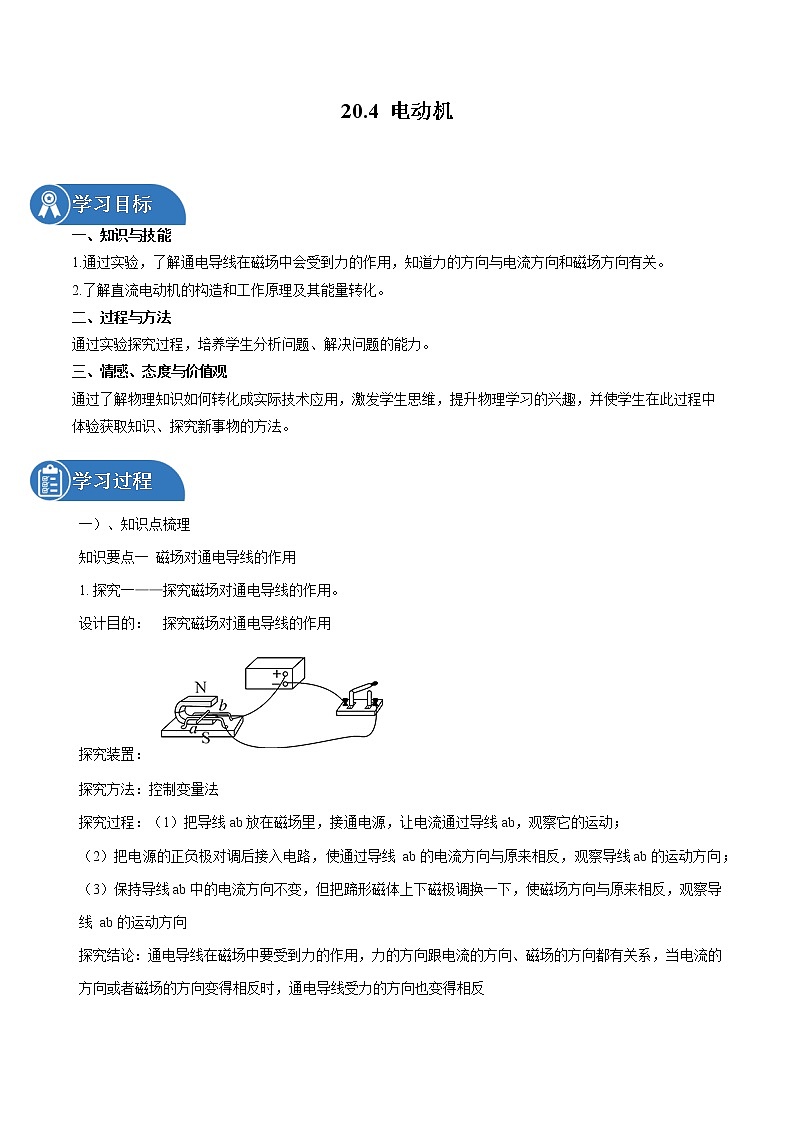

物理九年級全冊第4節 電動機導學案及答案

這是一份物理九年級全冊第4節 電動機導學案及答案，共29頁。學案主要包含了知識與技能，過程與方法，情感等內容，歡迎下載使用。
學習目標
一、知識與技能
1.通過實驗，了解通電導線在磁場中會受到力的作用，知道力的方向與電流方向和磁場方向有關。
2.了解直流電動機的構造和工作原理及其能量轉化。
二、過程與方法
通過實驗探究過程，培養學生分析問題、解決問題的能力。
三、情感、態度與價值觀
通過了解物理知識如何轉化成實際技術應用，激發學生思維，提升物理學習的興趣，并使學生在此過程中體驗獲取知識、探究新事物的方法。
學習過程
一）、知識點梳理
知識要點一 磁場對通電導線的作用
1.探究一——探究磁場對通電導線的作用。
設計目的： 探究磁場對通電導線的作用
探究裝置：
探究方法：控制變量法
探究過程：（1）把導線ab放在磁場里，接通電源，讓電流通過導線ab，觀察它的運動；
（2）把電源的正負極對調后接入電路，使通過導線 ab的電流方向與原來相反，觀察導線ab的運動方向；
（3）保持導線ab中的電流方向不變，但把蹄形磁體上下磁極調換一下，使磁場方向與原來相反，觀察導線 ab的運動方向
探究結論：通電導線在磁場中要受到力的作用，力的方向跟電流的方向、磁場的方向都有關系，當電流的方向或者磁場的方向變得相反時，通電導線受力的方向也變得相反

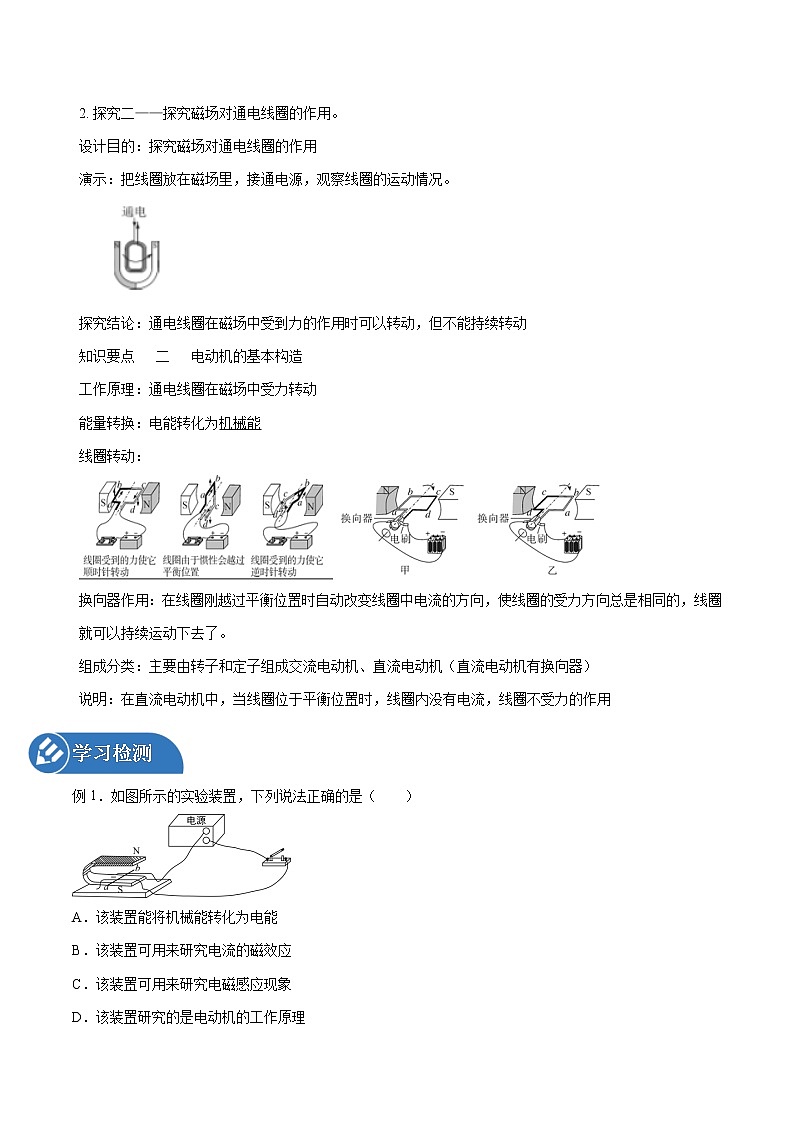

2.探究二——探究磁場對通電線圈的作用。
設計目的：探究磁場對通電線圈的作用
演示：把線圈放在磁場里，接通電源，觀察線圈的運動情況。

探究結論：通電線圈在磁場中受到力的作用時可以轉動，但不能持續轉動
知識要點 二 電動機的基本構造
工作原理：通電線圈在磁場中受力轉動
能量轉換：電能轉化為機械能
線圈轉動：
換向器作用：在線圈剛越過平衡位置時自動改變線圈中電流的方向，使線圈的受力方向總是相同的，線圈就可以持續運動下去了。
組成分類：主要由轉子和定子組成交流電動機、直流電動機（直流電動機有換向器）
說明：在直流電動機中，當線圈位于平衡位置時，線圈內沒有電流，線圈不受力的作用
學習檢測
例1．如圖所示的實驗裝置，下列說法正確的是（ ）
A．該裝置能將機械能轉化為電能
B．該裝置可用來研究電流的磁效應
C．該裝置可用來研究電磁感應現象
D．該裝置研究的是電動機的工作原理

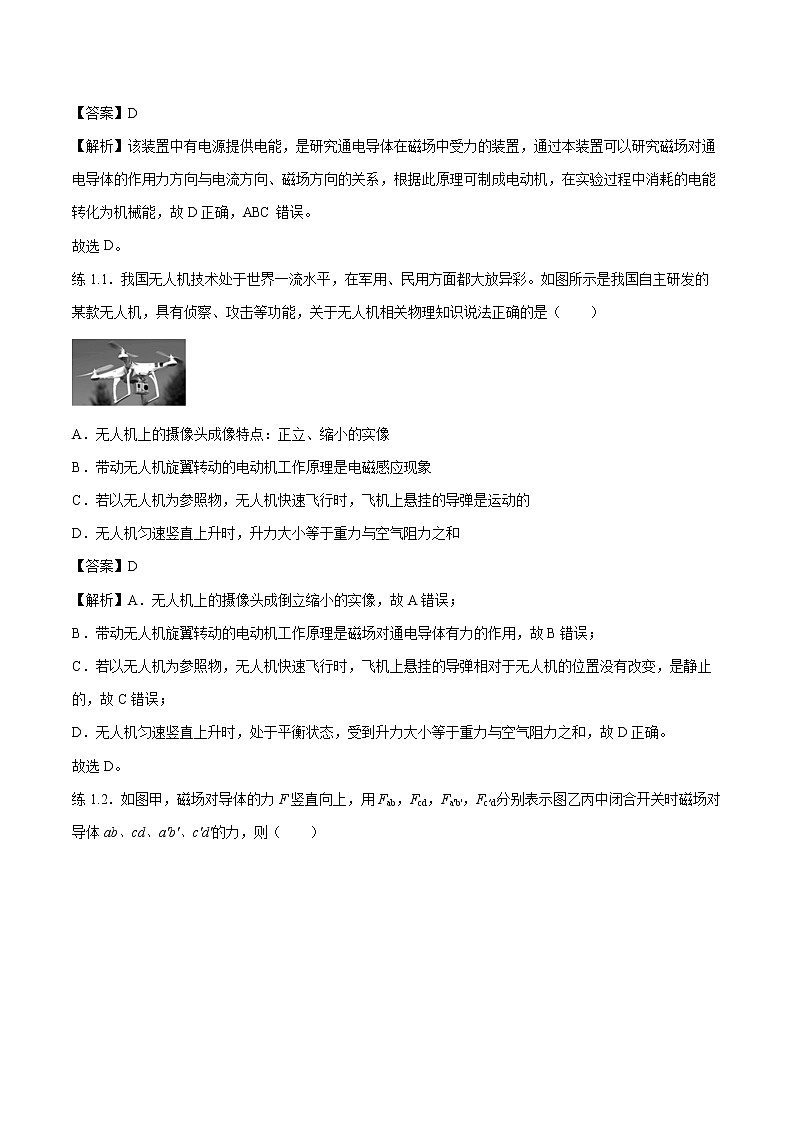

【答案】D
【解析】該裝置中有電源提供電能，是研究通電導體在磁場中受力的裝置，通過本裝置可以研究磁場對通電導體的作用力方向與電流方向、磁場方向的關系，根據此原理可制成電動機，在實驗過程中消耗的電能轉化為機械能，故D正確，ABC錯誤。
故選D。
練1.1．我國無人機技術處于世界一流水平，在軍用、民用方面都大放異彩。如圖所示是我國自主研發的某款無人機，具有偵察、攻擊等功能，關于無人機相關物理知識說法正確的是（ ）
A．無人機上的攝像頭成像特點：正立、縮小的實像
B．帶動無人機旋翼轉動的電動機工作原理是電磁感應現象
C．若以無人機為參照物，無人機快速飛行時，飛機上懸掛的導彈是運動的
D．無人機勻速豎直上升時，升力大小等于重力與空氣阻力之和
【答案】D
【解析】A．無人機上的攝像頭成倒立縮小的實像，故A錯誤；
B．帶動無人機旋翼轉動的電動機工作原理是磁場對通電導體有力的作用，故B錯誤；
C．若以無人機為參照物，無人機快速飛行時，飛機上懸掛的導彈相對于無人機的位置沒有改變，是靜止的，故C錯誤；
D．無人機勻速豎直上升時，處于平衡狀態，受到升力大小等于重力與空氣阻力之和，故D正確。
故選D。
練1.2．如圖甲，磁場對導體的力F豎直向上，用Fab，F(xiàn)cd，F(xiàn)a'b'，F(xiàn)c′d′分別表示圖乙丙中閉合開關時磁場對導體ab、cd、a′b′、c′d′的力，則（ ）
A．Fab豎直向下，F(xiàn)cd豎直向下B．Fab豎直向上，F(xiàn)cd豎直向下
C．Fa′b′豎直向上，F(xiàn)c′d′豎直向下D．Fa′b′豎直向下，F(xiàn)c′d′豎直向上
【答案】D
【解析】AB．磁場力方向影響因素有：磁場方向和電流方向，已知甲圖中磁場對導體的力F豎直向上，乙圖中磁場方向與甲圖一致，而導體ab電流方向與甲圖相反，所以Fab方向豎直向下，導體cd電流方向與甲圖一致，所以Fcd方向豎直向上，故AB錯誤；
CD．磁場力方向影響因素有：磁場方向和電流方向，甲圖中磁場對導體的力F豎直向上，圖丙磁場方向與圖甲相反，導體a′b′電流方向與圖甲相同，所以Fa′b′豎直向下，導體c′d′電流方向與圖甲相反，所以Fc′d′豎直向上，故C錯誤，D正確。
故選D
練1.3．下列有關電與磁的說法正確的是（ ）
A．磁感線是用來形象描述磁場的，是真實存在的
B．電流的周圍存在著磁場
C．同種電荷一定相互排斥，同名磁極可以相互吸引
D．電風扇的工作原理是電磁感應
【答案】B
【解析】A．磁場是真實存在的，為了描述磁場人為引入了磁感線，磁感線是一種模型，實際并不存在，故A錯誤；
B．奧斯特實驗證明了通電導線周圍存在磁場，故B正確；
C．電荷間的作用規律是：同種電荷相互排斥，異種電荷相互吸引。磁極間的作用規律：同名磁極相互排斥，異名磁極相互吸引，故C錯誤；
D．電風扇使用的是電動機，電動機的工作原理是通電導體在磁場中受力運動，故D錯誤。
故選B。
練1.4．一臺電動機的額定電壓為220V，正常工作時的電流為5A，線圈的電阻為4Ω。下列判斷中正確的是（ ）
A．電動機是利用電磁感應原理工作的
B．電動機工作時電能全部轉化為機械能
C．這臺電動機的額定功率是1.1kW
D．這臺電動機正常工作1min線圈產生的熱量是100J
【答案】C
【解析】A．電動機是利用通電導體在磁場中受力的原理工作的，故A錯誤；
B．電動機工作時主要將電能轉化為機械能，還有一部分電能由于電流熱效應轉化為內能，故B錯誤；
C．這臺電動機的額定功率是
P=UI=220V×5A=1100W=1.1kW
故C正確；
D．這臺電動機正常工作1min線圈產生的熱量是
Q=I2Rt=(5A)2×4Ω×60s=6000J
故D錯誤。
故選C。
練1.5．天氣越來越炎熱，媽媽給小偉買了一個手持式充電小風扇，下列與小風扇有關的說法中正確的是（ ）
A．小風扇的工作原理是電磁感應
B．小風扇工作時，將機械能轉化為電能
C．小風扇充電時，將化學能轉化為電能
D．小風扇的效率不可能達到100%
【答案】D
【解析】A．小風扇的工作是電動機帶動風扇轉動，原理是通電導線在磁場中受力的作用，故A錯誤；
B．小風扇工作時，消耗電能，將電能轉化為機械能，故B錯誤；
C．小風扇充電時，消耗電能，將電能轉化為化學能，故C錯誤；
D．任何機械的效率都不能達到100%，小風扇的效率也不可能達到100%，故D正確。
故選D。
練1.6．小丹同學在筆記本上記錄了以下四條結論，其中錯誤的是（ ）
A．煤油溫度計是根據液體熱脹冷縮的性質制成的
B．家用洗衣機是典型的熱機
C．受到平衡力作用的物體一定保持靜止?fàn)顟B(tài)或勻速直線運動狀態
D．物體是由大量分子組成的
【答案】B
【解析】A．常用的液體溫度計是根據液體的熱脹冷縮的性質制成的，所以，煤油溫度計是根據液體熱脹冷縮的性質制成的，故A正確，不符合題意；
B．家用洗衣機是利用電動機工作的，熱機會產生大量的廢氣，排放大量的熱量，故B錯誤，符合題意；
C．物體受平衡力的作用，可能處于靜止?fàn)顟B(tài)，也可能處于勻速直線運動狀態，故C正確，不符合題意；
D．由分子動理論知道，物質是由大量分子組成，組成物質的分子在永不停息地做無規則運動， 故D正確，不符合題意。
故選B。
練1.7．電風扇是我們生活中常見的電器，下列說法正確的是（ ）
A．人們吹風扇時感覺到?jīng)隹?，是因?yàn)殡婏L(fēng)扇工作降低了周圍空氣的溫度
B．風扇底盤做得又大又重可以提高風扇的穩度，保證風扇不易傾倒
C．電風扇的工作原理是電磁感應現象
D．小明將一個紙條放在工作的風扇下方，發現紙條向上飄起，這是因?yàn)榱黧w流速越快壓強越大
【答案】B
【解析】A．吹風扇感覺涼快是吹風加快人體表面空氣流速，讓人體表面的水分蒸發加快，而蒸發過程吸熱，所以感覺涼快，故A錯誤；
B．風扇底盤做得又大又重，可以降低風扇的重心，提高穩度，讓風扇不易傾倒。故B正確；
C．電風扇是靠電動機工作帶電扇葉轉動的，而電動機的工作原理是通電導體在磁場中受到力的作用，而不是電磁感應現象，故C錯誤；
D．將紙條放在工作的風扇的下方，紙條向上飄起，是因?yàn)榧垪l上方空氣流速大，壓強小，而下方空氣流速小，壓強大，于是產生一個向上的壓力，將紙條托起，故D錯誤。
故選B。
練1.8．關于電動機的說法中不正確的是（ ）
A．電動機是利用磁場對電流的作用的現象制成的
B．電動機工作時，電能轉化為機械能
C．直流電動機的換向器的作用就是改變磁場方向
D．直流電動機用一段時間后會發熱，說明電能也有一部分轉化為內能
【答案】C
【解析】A．電動機的工作原理是通電線圈在磁場中受到力的作用而轉動，所以電動機是利用磁場對電流的作用的現象制成的，A正確，故A不符合題意；
B．工作時需要消耗電能，將電能轉化為機械能，B正確，故B不符合題意；
C．換向器的作用是改變線圈中電流的方向，C不正確，故C符合題意；
D．直流電動機主要是將電能轉化為機械能，用一段時間后會發熱，說明電能也有一部分轉化為內能，D正確，故D不符合題意；
故選C。
練1.9．下列關于電磁現象的說法中，正確的是（ ）
A．電荷移動過程中，周圍一定存在磁場
B．磁場對放入其中的小磁針不一定有力的作用
C．磁體周圍存在磁場，磁場是由磁感線組成的
D．如果通電線圈在磁場作用下轉動，則線圈的機械能是由電能轉化來的
【答案】D
【解析】A．電荷移動過程中，不一定形成電流，所以不一定有磁場，故A錯誤；
B．磁場的基本性質是：對放入其中的磁體一定有力的作用，故B錯誤；
C．磁感線是一種理想化的物理模型，實際上并不存在，磁場不是由磁感線組成的，故C錯誤；
D．通電線圈在磁場中轉動，消耗了電能，得到了機械能，因此線圈轉動將電能轉化為了機械能，故D正確。
故選D。
練1.10．物理改變世界，科技改變生活。如圖所示為某一款掃地機器人，下列說法中正確的是（ ）
A．掃地機器人使用的集成電路芯片使用了超導材料
B．掃地機器人在自主充電過程中，化學能轉化為電能
C．掃地機器人在掃地過程中，其無刷電動機工作時將機械能轉化為電能
D．掃地機器人的外殼由塑料制成，是一種能夠不導電的絕緣材料
【答案】D
【解析】A．集成電路芯片主要使用半導體材料，故A錯誤；
B．自主充電過程中，是將電能轉化為電池的化學能，故B錯誤；
C．掃地過程中，是將電能轉化為機械能，故C錯誤；
D．為了保護人體不觸電，掃地機器人的外殼為絕緣材料，故D正確。
故選D。
練1.11．下列描述正確的是（ ）
A．圖甲：若電能表的轉盤在30s內轉了25轉，則這段時間內用電器消耗的電能為1kW·h
B．圖乙：閉合開關，小磁針靜止時N極指向左側
C．圖丙：軟木塞飛出，管內水蒸氣的內能減小，內能轉化為機械能
D．圖丁：通電線圈abcd在磁場中受力而轉動，發電機是根據這一原理制成的
【答案】C
【解析】A．圖甲：表示電路中每消耗的電能，電能表的轉盤轉3000轉。轉盤在30s內轉了25轉，在這段時間內用電器消耗的電能為
故A錯誤；
B．圖乙：開關閉合后，電流從螺線管的左側流入，由安培定則可知，螺線管的右端為N極、左端為S極，根據磁極間的相互作用規律可知，小磁針靜止時N極指向右側，故B錯誤；
C．圖丙：軟木塞飛出，管內的水蒸氣膨脹對軟木塞做功，水蒸氣的內能減小，內能轉化為機械能，故C正確；
D．圖?。簣D中有電源，若閉合開關，通電線圈abcd在磁場中受力而轉動，電動機是根據這一原理制成的，故D錯誤。
練1.12．放假了，小余和媽媽興高采烈乘動車去山邊的外婆家過年，當動車啟動時，小余發現了動車的動力系統與普通汽車的不同，采用額定工作電壓為 25kV 的電力驅動，如圖，在動車前進的過程中，能量轉化關系與下列哪種家用電器工作時相同（ ）
A．電磁爐B．電風扇C．電烙鐵D．電熱水器
【答案】B
【解析】
A．電磁爐是利用磁場感應渦流加熱，故A不符合題意；
B．電風扇是通電導線在磁場中受力的作用，電動機原理，故B符合題意；
C．電烙鐵是利用電流的熱效應，故C不符合題意；
D．電熱水器是利用電流的熱效應，故D不符合題意。
故選B。
例2．下列有關電與磁的說法，正確的是（ ）
A．磁場是由無數條磁感線組成的
B．磁場對放入其中的物體有力的作用
C．直流電動機是把機械能轉化為電能的裝置
D．在磁場中小磁針靜止時北極所指方向即為該點磁場的方向
【答案】D
【解析】A．磁場是磁體周圍存在的一種特殊的物質，它是看不見的，但它是真實的客觀存在，磁感線是為了形象直觀地描述磁場而畫出來的，它可以看得見，但不是真實的存在，故A錯誤；
B．磁場對放入其中的磁體有磁力的作用，故B錯誤；
C．直流電動機屬于用電器，是把電能轉化為機械能的裝置，故C錯誤；
D．根據磁場方向的規定可知，磁場中某點，小磁針靜止時北極所指的方向?yàn)樵擖c(diǎn)的磁場方向，故D正確。
故選D。
練2.1．有關如圖所示模型的說法正確的是（ ）
A．這是直流發電機模型
B．模型中線圈轉動方向只跟線圈中電流方向有關
C．動圈式揚聲器和此模型的工作原理相同
D．此模型的工作原理是通電導體周圍存在磁場
【答案】C
【解析】A．如圖，線圈通以直流電，在磁場中轉動，所以這是直流電動機模型，故A錯誤；
B．模型中線圈轉動方向跟線圈中電流方向以及磁場方向有關，故B錯誤；
C．動圈式揚聲器的線圈中通以音頻電流使線圈在磁場中振動，和此模型的工作原理相同，故C正確；
D．此模型的工作原理是通電導體在磁場中受到力的作用，故D錯誤。
故選C。
練2.3．如圖所示，這是一款迷你臺燈扇，它既可以照明又可以吹風且互不影響。下列說法正確的是（ ）
A．臺燈扇的燈和電動機是串聯的
B．電動機的工作原理是通電導體在磁場受到力的作用
C．臺燈扇的塑料外殼在正常情況下屬于導體
D．臺燈扇中的發光二極管是由超導體材料制成的
【答案】B
【解析】A．臺燈扇既可以照明又可以吹風且互不影響，這表明臺燈扇的燈和電動機在電路中是并聯的，故A錯誤；
B．電動機的工作原理是通電導體在磁場受到力的作用，故B正確；
C．塑料在正常情況下屬于絕緣體，故C錯誤；
D．臺燈扇中的發光二極管主要由硅、砷等半導體材料制成，故D錯誤。
故選B。
練2.4．下列說法不正確的是（ ）
A．蓄電池放電時，將化學能轉化為電能，是電源
B．蓄電池充電時，將電能轉化為化學能，相當于用電器
C．簡單電路中電流方向是從電源的正極流向電源的負極
D．電動機是將電能主要轉化為機械能的用電器
【答案】C
【解析】AB．蓄電池充電時，將電能轉化為化學能，所以相當于用電器，蓄電池放電，將化學能轉化為電能，所以相當于電源，故AB正確，不符合題意；
C．在電源外部，電路中電流方向是從電源的正極流出，經過用電器流向電源的負極，在電源內部，電流方向是從電源的負極流向正極，故C錯誤，符合題意；
D．電動機是用電器，工作時將電能主要轉化為機械能，故D正確，不符合題意。
故選C。
練2.5．如圖所示，閉合開關后，導體棒AB向右運動。根據該實驗所揭示的原理，可制成（ ）
A．指南針B．電磁鐵C．電動機D．發電機
【答案】C
【解析】如圖所示，閉合開關后，導體棒AB向右運動，這一現象表明，通電導體在磁場中受到力的作用，利用這一原理可制成電動機，故C符合題意，ABD不符合題意。
故選C。
練2.6．下列家用電器中，主要利用“磁場對通電導體有力的作用”這一原理工作的是（ ）
A．電風扇B．電飯煲C．微波爐D．冰箱
【答案】A
【解析】A．電風扇利用了通電線圈在磁場中受力從而產生了運動，故A符合題意；
B．電飯煲主要利用了電流的熱效應發熱，故B不符合題意；
C．微波爐利用食物在微波場中吸收微波能量而使自身加熱的烹飪器具，故C不符合題意；
D．電冰箱用低沸點的制冷劑，汽化時吸收熱量以達到制冷的目的制成的，故D不符合題意。
故選A。
練2.7．我國年僅24歲的優秀青年科學家曹原研究發現：當兩層石墨烯以一個“魔角”疊加在一起時，再加入一定數量的電子，“魔角”石墨烯的電阻突然消失。如果把這一技術應用于生產，它不能用來制作的是（ ）
A．電飯鍋B．電磁鐵C．電動機D．輸電導線
【答案】A
【解析】A．電飯鍋利用電流的熱效應工作，石墨烯的電阻突然消失后不會產生電熱，故A符合題意；
B．電磁鐵利用電流的磁效應工作，石墨烯的電阻突然消失后，電路中功率損耗降低，不影響電磁鐵的工作，故B不符合題意；
C．電動機的工作原理是磁場對電流受力的作用，石墨烯的電阻突然消失后不影響，故C不符合題意；
D．輸電導線的功耗損耗是電流對導線電阻做功，電阻突然消失后不會有功率損耗，故D不符合題意。
故選A。
練2.8．下列有關電學知識最符合實際的是（ ）
A．家庭電路中各用電器都是并聯的
B．電風扇的工作原理是電磁感應現象
C．教室里一盞40W的日光燈電流約為320mA
D．對人體的安全電壓為36V
【答案】A
【解析】A．在家庭電路中各用電器都互不影響，能獨立工作，它們是并聯的，故A符合題意；
B．電風扇使用的是電動機，電動機的工作原理是通電導體在磁場中受到力的作用，故B不符合題意；
C．教室里一盞40W的日光燈電流約為
≈0.18A=180mA
故C不符合題意；
D．對人體的安全電壓不超過36V，故D不符合題意。
故選A。
練2.9．下列說法正確的是（ ）
A．以天然氣為燃料，汽車發動機的效率可以達到100%
B．內能小的物體可以將熱量傳給內能大的物體
C．電動機工作時利用了電磁感應的原理
D．磁感線密集的地方磁場強，磁感線可以相交
【答案】B
【解析】A．無論用什么燃料，熱機都不可能將燃料釋放的熱量全部轉化為有用功，熱機效率不可能達到100%，故A錯誤；
B．熱傳遞的方向是熱量從溫度高的物體向溫度低的物體傳遞，如果內能小的物體溫度高，則內能小的物體可以將熱量傳給內能大的物體，故B正確；
C．電動機工作時利用了通電導體在磁場中受力的作用的原理，發電機工作時利用了電磁感應原理，故C錯誤；
D．磁感線密集的地方磁場強，因?yàn)榇艌?chǎng)中同一位置磁場方向是唯一的，故磁感線不可能相交，故D錯誤。
故選B。
例3．為了保護環境，國家鼓勵發展新能源汽車，新能源汽車被越來越多的家庭所接受。新能源汽車核心部件是電動機。圖中能說明電動機工作原理的是：（ ）
A．B．C． D．
【答案】C
【解析】A．圖中是奧斯特實驗的裝置圖，說明了通電導體周圍存在磁場，故A不符合題意；
B．圖為通電螺線管的原理圖，是根據電流的磁效應制成的，故B不符合題意；
C．當閉合開關后，通電導體在磁場中受力運動，是電動機的原理，故C符合題意；
D．圖中為異名磁極相互吸引，說明磁極間的相互作用。故D不符合題意。
故選C。
練3.1．如圖所示，這是一款迷你臺燈扇，它既可以照明又可以吹風且互不影響。下列說法正確的是（ ）
A．臺燈扇的燈和電動機是串聯的
B．臺燈扇中的發光二極管是由超導體材料制成的
C．長時間使用后扇葉會吸附很多灰塵是因?yàn)槟Σ羷?chuàng)造了電荷
D．電動機的工作原理是磁場對通電導體具有力的作用
【答案】D
【解析】A．依據題目，臺燈扇既可以照明又可以吹風，且互不影響，說明臺燈扇的燈和電動機是并聯的。故A錯誤；
B．發光二極管是由半導體材料制成的。故B錯誤；
C．摩擦不會創造電荷，只能使電荷發生轉移。故C錯誤；
D．通電導體在磁場中會受到力的作用，依據這一原理制成了電動機。故D正確。
故選D。
練3.2．如圖所示，這是生活中的一些工具或裝置，對其在工作或使用過程中所涉及的物理知識表述正確的是（ ）
A．圖甲：體溫計用水銀做測溫液體，主要是因?yàn)樗y的比熱容小
B．圖乙：揚聲器是利用電磁感應的原理工作的
C．圖丙：鉗子在使用時屬于費力杠桿
D．圖?。菏褂脺y(cè)電筆時，手不能接觸測電筆上的任何金屬
【答案】A
【解析】A．體溫計用水銀做測溫液體，主要是因?yàn)樗y的比熱容小，吸收相同熱升溫快，熱脹冷縮的效果明顯，故A正確；
B．揚聲器是將電信號轉化成聲信號，它是利用磁場對通電導體有力的作用原理工作的，故B錯誤；
C．鉗子在使用過程中，動力臂大于阻力臂，是省力杠桿，故C錯誤；
D．用測電筆辨別火線與零線時，手必須接觸筆尾的金屬體，故D錯誤。
故選A。
練3.3．如圖所示，揚聲器是把電信號轉化為聲信號的裝置，工作時線圈中通入攜帶聲音信息、時刻變化的電流。下列說法中錯誤的是（ ）
A．揚聲器工作過程利用的是電磁感應原理
B．錐形紙盆振動越快，產生的聲音音調越高
C．錐形紙盆振幅越大，產生的聲音響度越大
D．線圈中通入的是方向變化的電流，所以錐形紙盆來回振動，產生聲音
【答案】A
【解析】A．揚聲器是利用通電導體在磁場中受到力的作用原理工作的；故A錯誤；
B．音調是指聲音的高低，它和物體振動頻率有關。物體振動頻率越快，音調越高；振動頻率越慢，音調越低。故B正確；
C．在物理學中，把聲音的強弱叫做響度，把物體振動的幅度叫做振幅，物體的振幅越大產生聲音的響度越大，故C正確；
D．如圖，揚聲器中的線圈中通過變化電流時，線圈會受到永久磁鐵的磁場力的作用，而帶動與線圈相連的紙盆振動，發出聲音，此過程中將電信號轉化成聲信號，故D正確。
故選A。
練3.4．小明在復習中閱讀課本插圖并回憶了相關知識，下列說法中不正確的是（ ）
A．二力平衡的條件是作用在同一物體上的兩個力，大小相等，方向相反，在同一直線上
B．塑料繩端扎緊，用手從上向下捋幾下，另一端細絲張開，說明分子間存在斥力
C．引出線的一端接在電池正極，另一端不斷摩擦電池負極，能聽到揚聲器的紙筒振動發出的聲音，紙筒振動是因?yàn)榇艌?chǎng)對通電導體有力的作用
D．盧瑟福在粒子散射實驗的基礎上提出原子核式結構模型
【答案】B
【解析】A．作用在同一物體上的兩個力，如果大小相等、方向相反，并且在同一條直線上，這兩個力就彼此平衡，故A正確，A不符合題意；
B．塑料細絲與手摩擦，摩擦起電，手帶了一種電荷，細絲帶了另一種電荷；由于不同的塑料細絲帶有同種電荷，同種電荷相互排斥而導致細絲蓬散開來，故B錯誤，B符合題意；
C．把動圈式揚聲器引出線的一端接在電池正極，另一端不斷摩擦電池負極時，引起通過動圈式揚聲器的線圈的電流跟著也發生變化，使線圈產生的磁場強度跟著也發生變化，又使線圈帶動紙盤作相應的振動，在空氣中形成聲波，所以人會聽到聲音，紙筒振動是因?yàn)榇艌?chǎng)對通電導體有力的作用，故C正確，C不符合題意；
D．盧瑟福的實驗提出了帶核的原子結構模型：原子是由原子核和核外電子構成；原子核位于中心位置，核外電子繞核轉動，與太陽系結構相似，稱為核式結構，故D正確，D不符合題意。
故選B。
練3.5．下列關于揚聲器的說法正確的是（ ）
A．揚聲器是把聲信號轉換成電信號的一種裝置B．通過揚聲器線圈中的電流是交變電流
C．通過揚聲器線圈中的電流方向是不改變的 D．以上說法都不正確
【答案】B
【解析】揚聲器是把電信號轉換成聲信號的一種裝置，通過揚聲器線圈中的電流是動圈式話筒通過電磁感應產生的，由話筒產生的感應電流大小和方向是變化的，所以通過揚聲器線圈中的電流是交變電流。故ACD錯誤，B正確。
故選B。
練3.6．收音機、電視機、音響里都有揚聲器（如圖），揚聲器的工作原理是（ ）
A．磁極間相互作用規律B．磁場對通電導線有力的作用
C．電流周圍存在磁場D．電流的熱效應
【答案】B
【解析】揚聲器是把電信號轉換成聲信號的一種裝置，它主要由固定的永久磁體、線圈和錐形紙盆構成。當線圈中通過變化的電流時，根據磁場對通電導線有力的作用的原理可知，通電線圈會在永久磁體的磁場中受到變化的力的作用，即線圈所受力時而排斥，時而吸引，從而使得線圈振動，將電能轉化為機械能，同時線圈的振動也會帶動紙盆來回振動，于是揚聲器就發出了聲音。故ACD不符合題意，B符合題意。
故選B。
練3.7．如圖各圖中，有關電與磁的表述，正確的是（ ）
A．甲圖是水位自動報警器，該裝置的原理是通電導體在磁場中受力的作用
B．乙圖中實驗說明電磁鐵的磁性強弱只與電流的大小有關系
C．丙圖是揚聲器，水電站的發電機與其原理一樣
D．丁圖中閉合S，滑片P逐漸右移，條形磁鐵仍處于靜止?fàn)顟B(tài)，此時條形磁鐵受到水平向左的摩擦力
【答案】D
【解析】A．甲圖是水位自動報警器，該裝置使用了電磁繼電器，原理是通有電流的導線在其周圍產生磁場的現象，故A錯誤；
B．乙圖中，兩電磁鐵的電流相同，匝數不同，說明電磁鐵的磁性強弱與線圈匝數有關，故B錯誤；
C．揚聲器的工作原理是通電導體在磁場中受到里的作用，而水電站的發電機的工作原理是電磁感應現象，二者原理不同，故C錯誤；
D．根據安培定則，可以得到通電線圈左端為N極，所以條形磁鐵受到通電螺線管對它向右的吸引力，所受摩擦力向左，滑片P向右移動時，接入電路中電阻變小，電流變大，磁性增強，由于條形磁鐵仍處于靜止?fàn)顟B(tài)，受力平衡，所以條形磁鐵受到的向左的摩擦力增大，故D正確。
故選D。
練3.8．揚聲器工作時，要求
A．通過線圈的電流不變
B．線圈是靜止不動的
C．通過線圈的電流方向按一定規律變化
D．以上說法均不正確
【答案】C
【解析】揚聲器的線圈中通入攜帶聲音信息、時刻變化的電流，使得在一個瞬間和下一個瞬間產生不同方向的磁場，線圈就不斷地來回振動，紙盆也就振動起來，便發出了聲音。根據揚聲器的工作過程，可知：
A. 電流是時刻變化的，故錯誤；
B. 線圈是受力不斷來回振動的，故錯誤；
C. 電流方向按聲音的振動規律變化，故正確；
D. 因?yàn)镃正確，故D錯誤。
練3.9．如圖所示，下列說法正確的是（ ）
A．圖甲：說明電流周圍存在磁場，是法拉第最早發現的
B．圖乙：閉合開關，電磁鐵的右端是N 極
C．圖丙：此裝置是電動機，原理是磁場對電流的作用
D．圖丁：圖中揚聲器的原理與發電機的原理都是電磁感應
【答案】C
【解析】A．圖甲說明電流周圍存在磁場，是奧斯特最早發現的，故A錯誤；
B．電流右進左出，根據安培定則可知，螺線管的左端是N極，右端S極，故B錯誤；
C．圖中有電源，是是電動機，原理是磁場對電流的作用，故C正確；
D．動圈式揚聲器是將電信號轉化成聲信號，它是利用磁場對通電導體有力的作用原理工作的，故D錯誤。
故選C。
例4．我們已學習了多種物理方法，下列探究實驗涉及的方法中，其中一個與其余不同的是（ ）
A．探究磁場中通電導體受力方向與電流方向的關系
B．探究通過導體中電流大小與其電阻大小的關系
C．探究導體電阻的大小與導體長度的關系
D．探究串聯電路的等效電阻與各串聯電阻間的關系
【答案】D
【解析】當所探究的量跟多個因素都有關的時候，需要使用控制變量法，改變其中一個因素，同時使其它因素不變，用于探究變量之間的關系，本題中，磁場中通電導體受力方向與磁場方向和電流方向兩個因素有關，通過導體中電流大小與導體兩端電壓和導體電阻有關，導體電阻大小與導體長度、橫截面積及材料有關，所以均需要使用控制變量法，而探究串聯電路等效電阻與各串聯電阻關系沒有其它影響因素，不需要使用控制變量法。
故選D。
練4.1．如圖所示的四張圖片中，對應的物理知識闡述正確的是（ ）
A．甲圖中閉合開關后看到的現象稱為電磁感應現象
B．乙圖展示了發電機的原理
C．丙圖把拉線開關接在燈和火線之間更能保證用電安全
D．丁圖所示用毛皮摩擦橡膠棒，橡膠棒帶負電是由于毛皮束縛電子的能力比較強
【答案】C
【解析】A．圖中閉合開關后，通電直導線下的小磁針會發生偏轉，說明電流周圍存在磁場，故A錯誤；
B．乙圖中有電源，開關閉合后，磁場中的通電導體會受到磁場力的作用而運動，電動機是利用這個原理工作的，故B錯誤；
C．丙圖為家庭電路，將拉線開關接在燈和火線之間，當開關斷開時，電燈與火線斷開，更能保證用電安全，故C正確；
D．丁圖中，用毛皮摩擦橡膠棒，由于橡膠棒束縛電子的能力比較強，所以橡膠棒得到電子而帶負電，故D錯誤。
故選C。
練4.2．實驗現象或效果不明顯時，要對實驗進行優化改進。下列優化措施中，合理的是（ ）
A．探究影響動能大小的因素時，為比較動能大小應選用光滑的水平面
B．探究平面鏡成像時，為使棋子的像更清晰，應用手電筒對著玻璃板照射
C．在觀察磁場對通電直導線的作用時，選用鋁棒作為通電直導線可使現象更明顯
D．探究分子引力時，為使鉛塊下能懸掛更重的物體，應使鉛塊表面更粗糙
【答案】C
【解析】A．探究影響動能的因素時，為減小摩擦力對實驗現象的影響，木塊所在的平面應選用較光滑材料，但不能是無摩擦的材料，否則木塊將一直做勻速直線運動，無法停下來，故A不符合題意；
B．物體成像要清晰，就必須讓物體（棋子）有足夠光線射向平面鏡，而不是讓平面鏡（玻璃板）上有足夠的光線，故B不符合題意；
C．在觀察磁場對通電直導線的作用時，相同條件下，鋁的電阻小，電流大，并且鋁的密度較小，相同條件下質量小，慣性小，更容易運動起來，所以選用鋁棒作為通電直導線可使現象更明顯，故C符合題意；
D．探究分子引力時，為使鉛塊下能懸掛更重的物體，應使鉛塊表面光滑，盡可能增大分子間引力，故D不符合題意。
故選C。
練4.3．下列關于圖中的四幅圖的說法中錯誤的是（ ）
A．圖是發電機的工作原理
B．圖實驗說明電流周圍有磁場
C．圖中，使用測電筆時手一定不能觸碰金屬筆尖
D．圖中，有人觸電，應該立即切斷電源或用絕緣棒把導線挑開
【答案】A
【解析】A．圖中有電源，驗證通電導體在磁場中受力的實驗，利用此裝置原理制造了電動機而不是發電機，故A錯誤，符合題意；
B．圖中驗證了通電導體周圍存在磁場，這是奧斯特的實驗，說明了電流的磁效應，故B正確，不符合題意；
C．用測電筆辨別火線、零線時，手指一定要接觸測電筆上端的金屬帽，不能觸碰金屬筆尖，故C正確，不符合題意；
D．發現有人觸電時，應趕快切斷電源或用干燥木棍將電線挑開，不能用手直接拉，防止也觸電，故D正確，不符合題意。
故選A。
練4.4．如圖所示，閉合開關，導體棒ab水平向右運動，下列描述正確的是（ ）
A．該實驗是發電機的原理圖
B．該實驗驗證了法拉第的電磁感應現象
C．該實驗說明了磁可以生電
D．若將電源兩極對調，閉合開關，導體棒ab將水平向左運動
【答案】D
【解析】AB．據圖可知，通電后磁場中的導體會運動，所以說明通電導線在磁場中受力的作用，即電動機的原理圖，故AB錯誤；
C．此實驗說明通電導線在磁場中受力的作用，故C錯誤；
D．通電導體在磁場中受力運動，且所受力的方向與電流的方向和磁場的方向有關，故此時若將電源兩極對調，閉合開關，導體棒ab將向相反的方向運動，即水平向左運動，故D正確。
故選D。
練4.5．我國的新型航母將采用自行研制的電磁彈射器，當處于強磁場中的電磁彈射器內的導體通以強電流時，即可受到強大的推力。則電磁彈射器與下圖中的裝置工作原理一致的是（ ）
A．B．C．D．
【答案】B
【解析】由題意可知，電磁彈射器的彈射車與飛機前輪連接，并處于強磁場中，當彈射車內的導體通以強電流時，即可受到強大的推力，由此可知其原理是通電導體在磁場中受力而運動。
A．圖中是探究磁極間的相互作用，故A不符合題意；
B．圖中有電源，通電導體棒在磁場中受力而運動，即與電磁彈射器工作原理相同，故B符合題意；
C．該實驗為奧斯特實驗，說明了電流周圍存在著磁場，故C不符合題意；
D．圖中是用安培定則判定通電螺線管的磁極跟電流方向的關系，故D不符合題意。
故選B。
練4.6．下圖是探究“讓通電導線在磁場中動起來”的裝置圖，閉合開關，導線ab向左運動。要使導線ab向右運動，下列操作可行的是（ ）
A．將蹄形磁體換成磁性更強的磁體
B．通過調節滑動變阻器的滑片增大電流
C．改變電流的方向同時改變磁場的方向
D．改變電流的方向或改變磁場的方向
【答案】D
【解析】判斷通電導線在磁場中的受力方向用左手定則，閉合開關，導線ab向左運動：
A．將蹄形磁體換成磁性更強的磁體，導線受到向左更強的力的作用，故A不符合題意；
B．通過調節滑動變阻器的滑片增大電流，導線受到向左更強的力的作用，故B不符合題意；
C．改變電流的方向同時改變磁場的方向，導線仍受到向左的作用力，故C不符合題意；
D．改變電流的方向或改變磁場的方向，導線受到的力改變?yōu)橄蛴?，故D符合題意。
故選D。
練4.7．如圖所示，有關電與磁的下列描述中，正確的是（ ）
A．甲圖：該實驗探究通電導體在磁場中受力的作用
B．乙圖：開關閉合后，位于螺線管右側的小磁針將順時針旋轉
C．丙圖：該實驗與電動機工作原理相同
D．丁圖：探究電磁鐵磁性強弱與電流大小的關系
【答案】C
【解析】A．圖甲的實驗為奧斯特實驗，小磁針發生偏轉說明通電導體周圍存在磁場，故A錯誤；
B．乙圖中，開關閉合后，根據安培定則可知，螺線管的右端是N極，因同名磁極相互排斥、異名磁極相互吸引，則小磁針將逆時針轉動，故B錯誤；
C．圖中有電源，通電導體在磁場中會受力而運動，是電動機的工作原理，故C正確；
D．該圖是探究影響電磁鐵磁性強弱因素的實驗，圖中兩線圈串聯在電路中，通過的電流相同，但線圈的匝數不同，所以探究的是磁性強弱與線圈匝數的關系，故D錯誤。
故選C。
例5．在一次電與磁的探究活動中，小夢同學將一個銅線圈放在U型磁鐵中間，如圖所示，線圈通電后他驚訝地發現線圈轉動了，關于這種現象，下列說法正確的是（ ）
A．線圈轉動是因?yàn)榇盆F的吸引
B．線圈轉動是磁場對電流的作用
C．利用該現象原理可制成發電機
D．通電電流越大線圈轉動的越慢
【答案】B
【解析】A．銅線圈不導磁，不會被磁鐵吸引，故A錯誤；
B．有電流通過的銅線圈置于磁場中晃動，體現了通電導體在磁場中受到力的作用，故B正確；
C．利用該現象原理可制成電動機，故C錯誤；
D．通電電流越大，受到的安培力越大，則線圈轉動的越快，故D錯誤。
故選B。
練5.1．如圖所示，閉合開關，導體ab就會運動起來，下列說法正確的是（ ）
A．發電機是利用這一原理工作的
B．在此過程中，機械能轉化為電能
C．電動機是利用這一原理工作的
D．同時改變電流方向和磁場方向，可以改變導體ab的運動方向
【答案】C
【解析】A．發電機是利用電磁感應原理工作的，A錯誤
B．此過程電能轉化為機械能，B錯誤
C．電動機是利用磁場對電流的作用工作的，符合題意，C正確
D．同時改變電流方向和磁場方向，導體運動方向不變，D錯誤
故選C
練5.2．如圖所示，下列關于電與磁知識的說法中不正確的是（ ）
A．如圖，司南靜止時能指示南北是由于受到地磁場的作用
B．如圖，小磁針發生偏轉，說明通電導線周圍存在磁場
C．如圖，B線圈的匝數多，說明通過B線圈的電流大于通過A線圈的電流
D．如圖，該實驗說明磁場對通電導線有力的作用
【答案】C
【解析】A． 地球周圍存在地磁場，司南能指明方向是因?yàn)槭艿降卮艌?chǎng)的作用，故A正確，不符合題意；
B．圖為奧斯特實驗，通電后小磁針偏轉，說明了通電導線周圍存在磁場，故B正確，不符合題意；
C．圖中兩線圈串聯，所以通過B線圈的電流等于通過A線圈的電流，故C錯誤，符合題意；
D．由圖知道，當閉合開關時，導體中有電流通過，導體棒在磁場中運動起來，說明磁場對通電導體有力的作用，故D正確，不符合題意。
故選C。
練5.3．如圖所示，電動平衡車是一種新型交通工具，被廣大青少年所喜愛。圖中與電動平衡車驅動原理相同的是（ ）
A．B．
C．D．
【答案】C
【解析】電動平衡車工作時，消耗電能，得到機械能，是把電能轉化為機械能的。
A．橡膠棒與橡膠棒之間的相互作用，是由于同種電荷互相排斥，A項不合題意；
B．通電導線周圍存在磁場，是電流的磁效應，B項不合題意；
C．通電導體在磁場中受力的作用，把電能轉化為機械能，與電動平衡車驅動原理相同，選項C符合題意；
D．圖中電路是研究電磁鐵磁性的大小與線圈匝數的關系，D項不合題意。
故選C。
練5.5．如圖所示的實驗現象所揭示的物理原理或規律正確的是（ ）
A．甲說明力可以改變物體的運動狀態
B．乙說明發電機的工作原理
C．丙說明動能和勢能可以相互轉化
D．丁中紙片能托住紙杯說明水有壓強
【答案】C
【解析】A．彈簧在力的作用下形狀發生改變，應該說明力可以改變物體的形狀，不符合題意；
B．圖中由電源，閉合開關后導體運動，是電動機的工作原理；不符合題意；
C．滾擺在運動過程中，高度發生改變，動能與勢能發生改變，符合題意；
D．圖中演示的現象說明大氣存在壓強，不符合題意．
練5.6．關于電動機的工作原理，以下說法正確的是( )
A．磁極間的作用B．電流的磁效應
C．磁場對電流的作用D．電磁感應現象
【答案】C
【解析】電動機是根據通電線圈在磁場中受力而轉動的原理工作的，即磁場對電流的作用，故C符合題意．
練5.7．如圖所示的裝置中，當閉合開關、導體ab中有電流通過時，導體ab就會運動起來．關于這一現象的說法，正確的是
A．此現象說明磁可以生電
B．導體ab運動方向只與電流方向有關
C．電動機是利用這一原理來工作的
D．在該現象中，機械能轉化為電能
【答案】C
【解析】A．當閉合開關、導體ab中有電流通過時，導體ab就會運動起來，此現象說明電能生磁，不符合題意；
B．當電流方向和磁場方向有一個方向發生改變時，導體ab的運動方向就發生改變，說明導體ab運動方向與兩者方向有關，不符合題意；
C．由實驗現象可知磁場對通電導線有力的作用，這就是電動機原理，符合題意；
D．在該現象中是將電能轉化為機械能，不符合題意．
