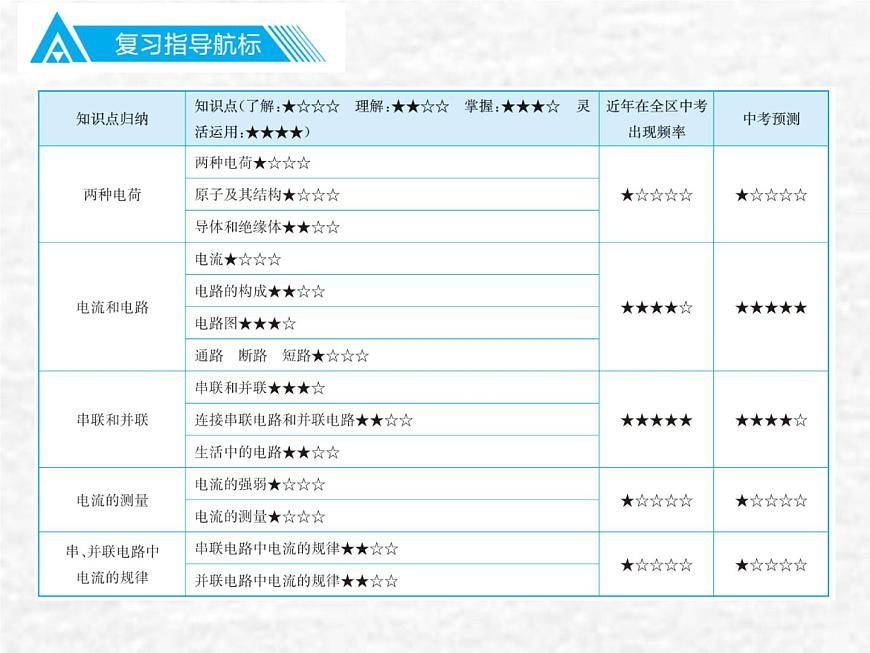

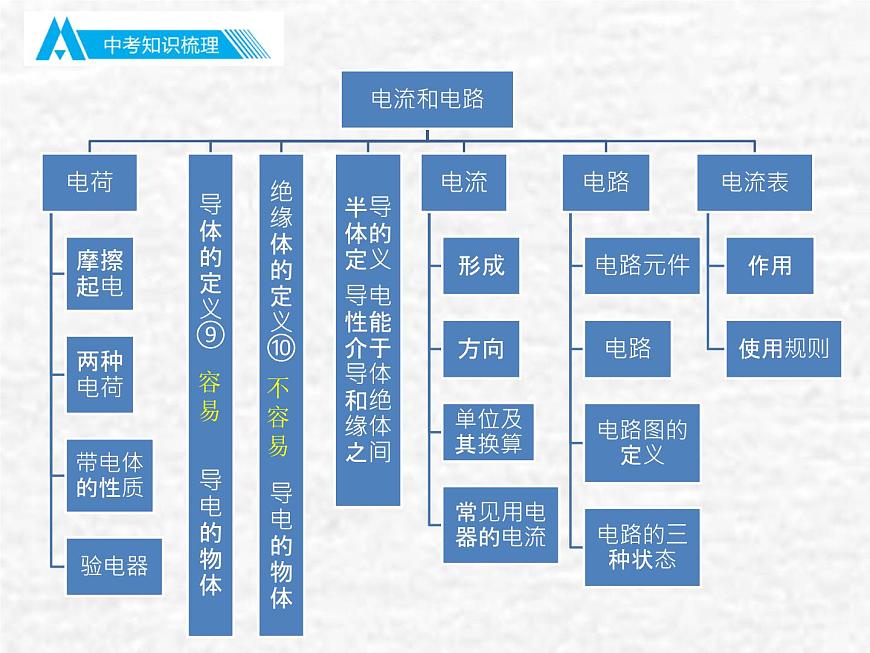

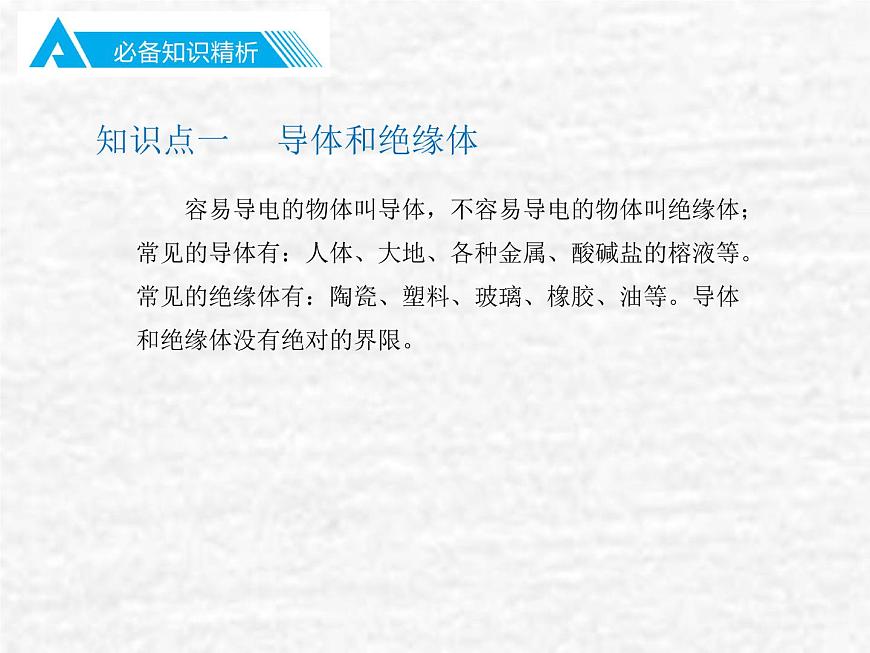

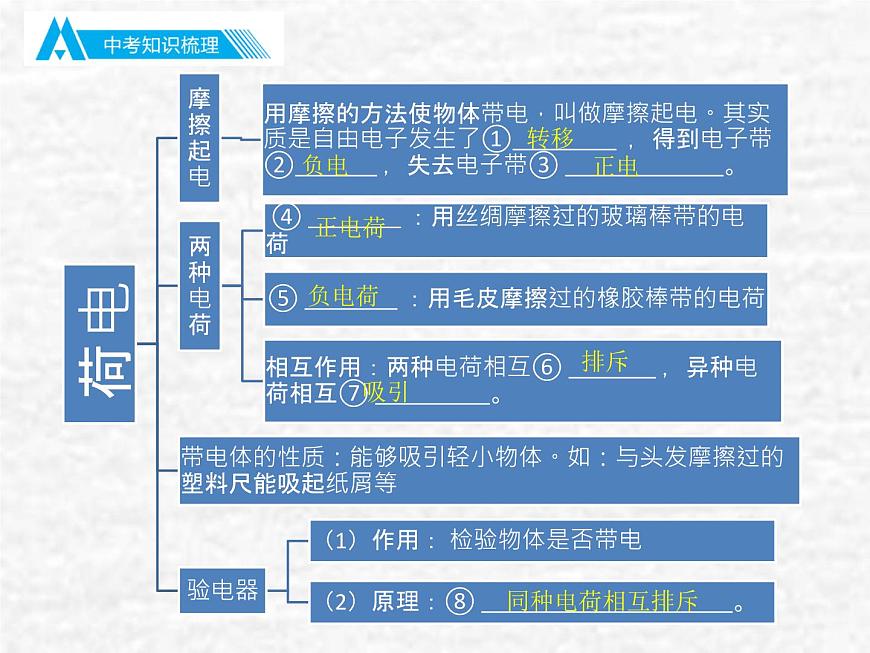

容易導電的物體叫導體，不容易導電的物體叫絕緣體；常見的導體有：人體、大地、各種金屬、酸堿鹽的榕液等。常見的絕緣體有：陶瓷、塑料、玻璃、橡膠、油等。導體和絕緣體沒有絕對的界限。
知識點一 導體和絕緣體
(2020 ·鄂州）如圖 1 所示，先后將不同材料接在電路的 A、B 兩點間，閉合開關，能使小燈泡發光的是（ ）。 A. 干木條 B. 銅絲 C. 塑料棒 D. 陶瓷棒
解析 干木條、塑料棒、陶瓷棒在通常情況下 均屬于絕緣體，不能使小燈泡發光；而銅絲是導體，能使小燈泡發光。 答案 B
1.（2019?北部灣經濟區模擬）圖 2 中標出了制成鉛筆的幾種材料，通常條件下屬于絕緣體的是（ ）。 A.木材、橡皮 B.石墨、鐵 C.木材、鐵 D.石墨、橡皮

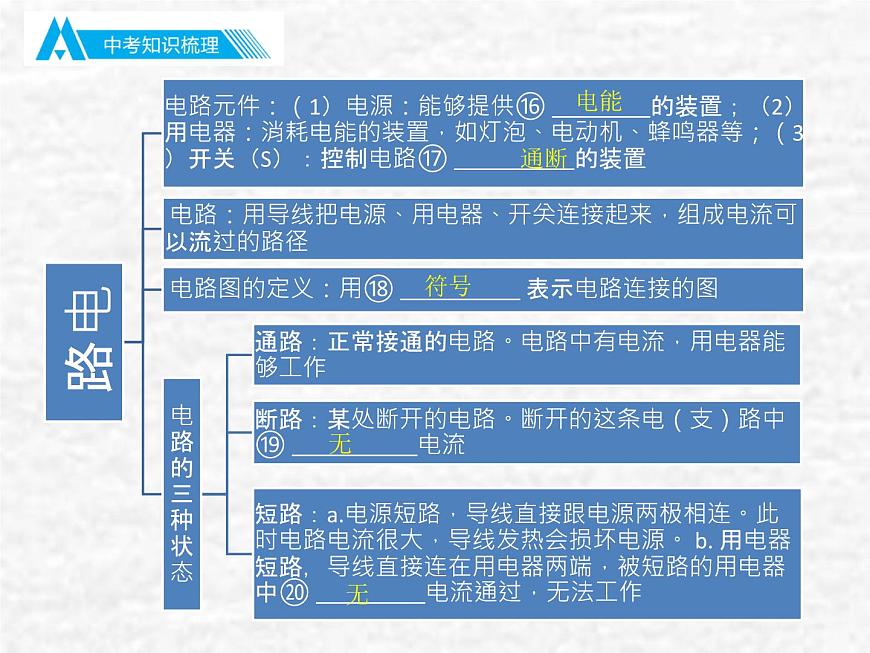

串聯電路中各用電器相互影響，開關控制整個電路；并聯電路中各支路用電器互不影響，干路開關控制整個電路，支路開關只控制所在支路。
知識點二 串聯與并聯
(2020 ? 十堪）某學校有前、后兩個大門，前、后門上各裝有一個按鈕開關，門衛室內有電池組和甲、乙兩盞電燈，前門有人按下開關時甲燈亮，后門有人按下開關時乙燈亮。下列電路圖中符合要求的是（ ）。
解析 由題意知，前門有人按下開關時甲燈亮，后門有人按下開關時乙燈亮，說明兩燈互不影響、能獨立工作，即甲、乙兩燈并聯，且前門的開關控制甲燈，后門的開關控制乙燈。由各選項電路圖可知，C 選項正確。 答案 C
2. (2019·北部灣經濟區）某型號的鎖設置了三種打開方式：密碼（S1）、特定指紋（S2）和應急鑰匙（S3），三者都可以單獨使鎖內的電動機 M 工作而打開門鎖，下列電路設計符合要求的是（ ）。

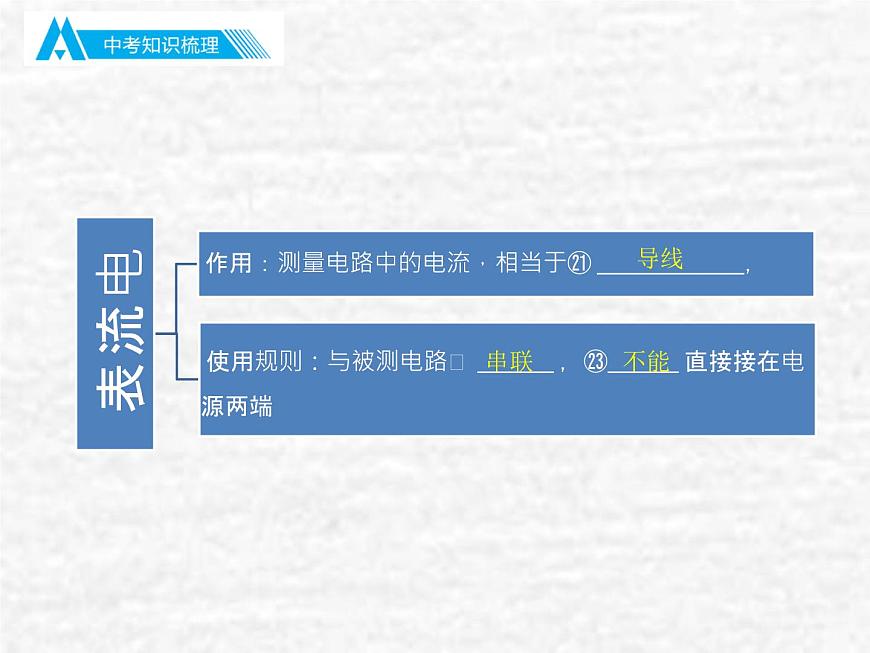

解決此類題目時，分析電路的連接情況以及電流表是測量哪一部分電路的電流是關鍵，必要時可畫出其等效電路圖，然后再根據串、并聯電路的電流規律得出正確結論。

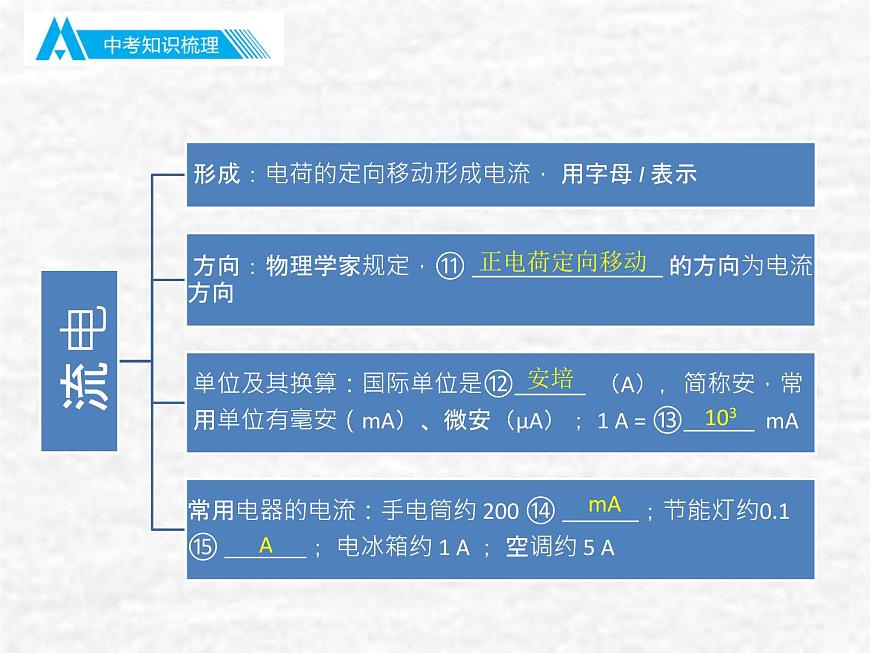

知識點三 串、并聯電路中電流的規律
（2020 ? 深圳模擬）如圖 3 甲所示，閉合開關后，兩燈均發光，且兩個電流表示數均如圖 3 乙所示，則通過燈 L1 和 L2 的電流分別是（ ）。
解析 由電路圖知，燈 L1 和 L2 并聯，電流表 A1 測通過L1 的電流，電流表 A2 測干路電流。因?yàn)椴⒙?lián)電路中干路電流等于各支路電流之和，干路電流大于任何一個支路的電流，而兩個電流表指針位置相同，所以干路電流表 A2 的量程為0～3 A，分度值為 0.1 A，示數 I 為 1.4 A；電流表 A1 的量程為 0～0.6 A，分度值為 0.02 A，示數 Il 為 0.28 A，即通過 L1 的電流是 0.28 A。由并聯電路的電流特點可知，通過 L2 的電流 I2 = I -Il = 1.4 A - 0.28 A = l.12 A。故 B 選項正確。。 答案 B
3. (2019?北部灣經濟區）如圖 4 所示，在探究并聯電路的電流規律時，閉合開關 S 后，電流表A1 的示數是0.1 A，電流表 A2 的示數是0.3 A，則電流表 A 的示數是（ ）。 A. 0.1 A B. 0.2 A C. 0.3 A D. 0.4 A
實驗一 探究串聯電路中各處電流的關系
圖 5 是“ 探究“串聯電路電流特點”的實驗電路圖。
（1）實驗前，在連接電路元件過程中，開關應 （填“斷開”或“閉合”）。 （2）閉合開關，發現電流表指針向左偏，原因是 。
電流表的正負接線柱接反了
（3）下表是某同學在實驗中測出的幾組電流值請指出表格所記錄的數據中，明顯錯誤的數值是 ，造成錯誤的原因是 。
電表選用小量程，卻按大量程讀數了
（4）實驗中某同學發現兩個串聯的小燈泡中，L1 發光，L2 不發光，可能的原因是 （填字母序號）。 A. L1 開路 B. L1 短路 C. L2 開路 D. L2 短路
解析 （l）實驗前，連接電路時，為了保證電路安全，開關必須斷開。（2）閉合開關，發現電流表指針向左偏（即指針?lè)聪蚱D(zhuǎn)），原因是電流表的正負接線柱接反了。（3）因?yàn)榇?lián)電路中各處的電流都相等，所以由表中的數據可知1.5 A 是錯誤的數值；原因是電流表選用小量程卻按大量程讀數了。（4）兩個燈泡串聯，如果一個燈泡斷路，則電路斷路，兩個燈泡都不亮，故 A、C 選項錯誤；如果燈 L1 短路，則 L1 不亮，另一個燈泡 L2 發光；若燈 L2 短路，則 L2 不亮，另 一個燈泡 L1 發光，故 B 選項錯誤，D 選項正確。 答案 (1）斷開 (2）電流表的正負接線柱接反了 (3) 1. 5 電流表選用小量程，卻按大量程讀數了 (4) D 。
實驗二 探究井聯電路中手路電流與各支路 電流的關系
某物理學習小組利用如圖 6 甲所示的電路圖探究并聯電路中干路電流與各支路電流的關系。按照電路圖連接電路，進行測量并將所得數據記錄在表格中。 （1） 測量A點電流時電流表示數如圖 6 乙所示，IA= A。
（2）小明指出僅測量一組實驗數據就得出結論存在偶然性，為改進這一不足，你認為接下來應進行的實驗操作是 。 （3）經過改進實驗后可以得出干路電流與各支路電流的關系是 。
更換不同規格的小燈泡進行多次實驗
IA = IB + IC
解析 （1）圖 6 乙中，電流表選用小量程，分度值為0.02 A，測量 A 點電流時電流表示數為 IA = 0.50 A。（2）僅測量一紐實驗數據就得出結論存在偶然性，為改進這一不足，接下來應進行的實驗操作是：更換不同規格的小燈泡進行多次實驗。（3）因?yàn)?.50 A = 0.28 A + 0.22 A，所以經過改進實驗后可以得出，并聯電路的干路電流等于各支路電流之和，即 IA = IB + IC 。 答案 (1) 0.5 (2）更換不同規格的小燈泡進行多次實驗 (3) IA = IB + IC
1. 如圖 7 所示的電路中，電源電壓不變，L1 和 L2 是完全相同的兩個小燈泡，閉合不同的開關，兩燈分別可連成串聯和井聯電路，且小燈泡都發光。
（1） 兩燈要連成串聯電路，應閉合的開關是 。 （2） 兩燈要連成并聯電路，應閉合的開關是 。 （3） 在 （填“并” 或“串” ）聯電路中，L2 的亮度較亮。
1. 下列事例中，不屬于靜電現象的是（ ）。 A.秋天夜晚，脫毛衣時常昕到 “啪啪”聲 B.夏季雷雨時，天空中劃過的閃電 C.冬季晴天，梳頭時?？吹筋^發隨塑料梳子飄動 D.春天花開時，會聞到撲鼻的花香
2. 教室內每一盞日光燈正常工作時的電流約為（ ）。 A. 0.02 A B. 0.2 A C. 2 A D. 20 A
3. 新冠肺炎疫情防控期間，口罩能起到很好的防護作用。在口罩防護作用當中，最重要的一步是使元紡布經過駐極處理后具有極好的靜電吸附能力。下列材料中可以檢驗口罩靜電吸附效果的是（ ) 。 A.小紙屑 B.鋁塊 C.石塊 D.銅塊
4. 欲測定流過燈 L1 的電流，下列電路圖中連接正確的是（ ）。
5. 用兩根細線分別將甲、乙兩個相同的輕質小球懸掛起來。兩個小球都帶負電，但甲球帶的電荷比乙球的多，在將乙球慢慢靠近甲球時，下列情形中可能出現的是（ ）。
6. 小麗用塑料梳子梳頭時，頭發隨著梳子飄起來，如圖 8 所示。若頭發相當于毛皮，塑料梳子相當于橡膠棒，則關于上述現象的說法中正確的是（ ）。 A.摩擦產生電荷的結果 B.有電荷從梳子轉移到頭發上 C.頭發帶負電 D.異種電荷相互吸引的結果
7. 某同學設計了道路井蓋移動報警電路,當井蓋沒有被移動，井蓋開關 S 閉合時，警示燈 L 不亮；當井蓋被移動，井蓋開關 S 斷開時，警示燈 L 發光，其中 R0 為保護電阻。下列電路圖中符合設計要求的是（ ）。
8. 圖中兩燈規格不同，能測出通過燈 L1 電流的電路是（ ）。
9. 如圖 9 所示 ，當開關 S 閉合時，關于三個電流表 A1、A2 和 A3 的示數，下列說法中正確的是（ ）。 A.電流表 A1 的示數等于通過燈泡 L1 的電流 B.電流表 A1 的示數一定等于 A2 和 A3 的示數之和 C. 三個電流表的示數相等 D. 電流表 A2 的示數等于通過燈泡 L2 和 L3 的電流之和
10. 在圖 10 甲所示的電路中 ，電流表 A1 的示數為 1.2 A，電流表 A2 的示數如圖 10 乙所示。下列判斷中正確的是（ ）。 A.通過 L1 的電流為 0.7 A B.通過 L1 的電流為 1.2 A C.通過 L2 的電流為 1.2 A D.通過 L2 的電流為 2.4 A
11. 小明用規格相同的三個電流表探究電路的電流規律實驗時，用了圖 11 中甲、 乙兩個電路，已知 R1 > R2，電流表A1 的示數為 I1，電流表 A2 的示數為 I2 ，電流表 A3 的示數為 I3 。 關于甲、乙兩個電路圖中電流表示數之間的大小關系正確的是（ ）。
A.圖甲中 I1 > I2 > I3 B.圖乙中 I1 < I2 < I3 C.圖甲中 I1 + I2 = I3 D.圖乙中 I1 = I2 = I3
12. 圖 12 是新一代代步工具電動獨輪車，依靠電力驅 動，低碳環保。當電源開關 S1 閉合時，指示燈亮起，獨 輪車處于待機狀態；再當人站在獨輪車上時，開關 S2 自 動閉合，電動機才能啟動，開始運動。下列電路設計符合 上述要求的是（ ）。
13. 車輛在探測到駕乘人員未系安全帶時，會在儀表盤上出現指示燈提示 ，當車速超過 20 km/h 時增加聲音提示。主駕駛和副駕駛的安全帶分別對應開關 S1 和 S2。系好安全帶，相當于閉合開關，車速超過 20 km/h 時開關 S3閉合，蜂鳴器響起。只有當主、副駕駛都系好安全帶時，指示燈熄滅，提示音消失。下列最合理的設計方案是（ ）。
14. 學過電學知識后，我們知道帶電體具有 的性質。如圖 13 所示，用跟絲綢摩擦過的玻璃棒去接觸驗電器的金屬球，金屬箔片張開一定的角度。此時金屬箔片 （填“失去”或“得到”）電子。
15. 如圖 14 所示是小美家個能吹冷熱風的家用電吹風的簡化電路。圖中 A 是吹風機，B 是電路絲。若閉合開關 （填“S1” “S2”或“S3”），吹出的是冷風；若閉合開關， （填“S1”“S2”或“S1 和 S2”），吹出的是熱風。小美洗完頭后想用電吹風機來吹干頭發，當她把電吹風的插頭插入插座時，家里的空氣開關跳閘了，原因可能是電吹風插頭內部發生了 。
16. 如圖 15 所示的電路，若要使燈和電鈴組成串聯電路，只需閉合開關 ；若要使燈和電鈴組成并聯電路，則需閉合開關 ；同時閉合 S2、S3，則燈 （填 “工作”或“不工作”，電鈴 （填“工作”或“不工作”）。
17. 在如圖 16 所示的電路中，若要使兩燈串聯，應閉合開關 ，斷開開關 ；若使兩燈并聯，應閉合開關 ，斷開開關 ；若閉合開關 S1 和 S2，斷開 S3，則燈 發光；若閉合開關 S2 和 S3，則會出現電源 現象。
18. 如圖 17 所示，要使燈 L1 和燈 L2 串聯在電路中，應閉合的開關是 ；要使燈 L1 和燈 L2 并聯在電路中，應閉合的開關是 ；開關 不能同時閉合，否則會發生短路。
19. 在“探究并聯電路電流規律”的實驗中，小鄧同學按圖 18 甲所示的電路圖連接好電路；當開關閉合后，兩燈都發光，兩個電流表 A1、A2 的指針?biāo)肝恢萌鐖D 18 乙所示，則通過燈 L1 的電流為 A。
20. 學校有前、后兩個門，現要在前、后門各裝一個按鈕開關，在學校傳達室裝甲、乙兩盞燈和電池組。要求：前門有人按下開關時甲燈亮，后門有人按下開關時 乙燈亮。請?jiān)谔摼€框內設計出電路圖，并在圖 19 所示的實物圖中連線。
