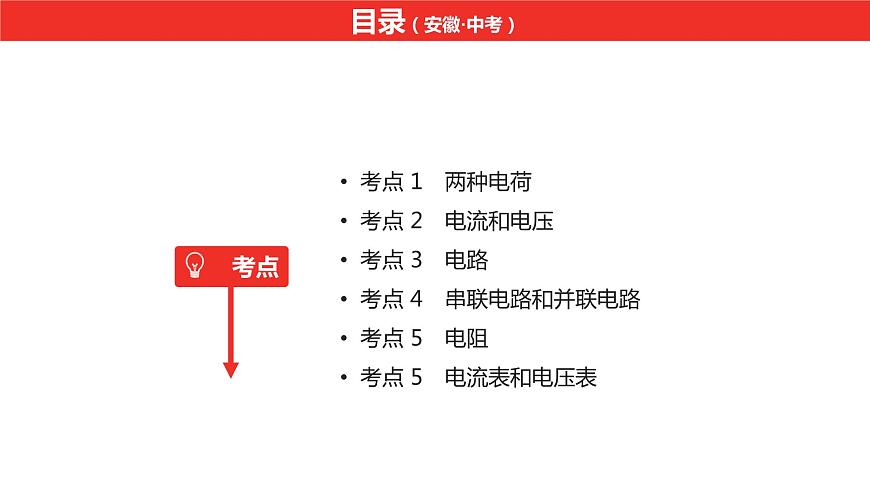

考點 1　兩種電荷考點 2　電流和電壓考點 3　電路考點 4　串聯電路和并聯電路考點 5　電阻考點 5　電流表和電壓表

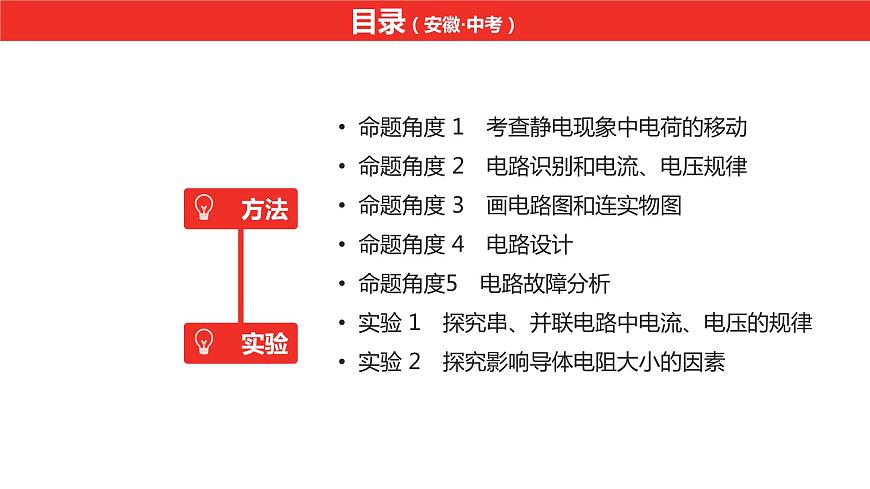

命題角度 1　考查靜電現象中電荷的移動命題角度 2　電路識別和電流、電壓規律命題角度 3　畫電路圖和連實物圖命題角度 4　電路設計命題角度5　電路故障分析實驗 1　探究串、并聯電路中電流、電壓的規律實驗 2　探究影響導體電阻大小的因素

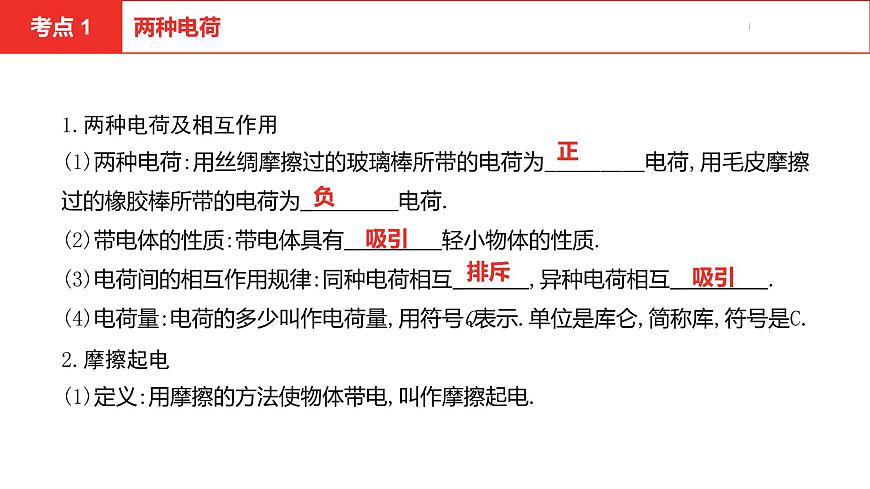

1.兩種電荷及相互作用(1)兩種電荷:用絲綢摩擦過的玻璃棒所帶的電荷為 　　　　電荷,用毛皮摩擦過的橡膠棒所帶的電荷為 　　　　電荷.?(2)帶電體的性質:帶電體具有 　　　　輕小物體的性質.?(3)電荷間的相互作用規律:同種電荷相互 　　　,異種電荷相互 　　　　.?(4)電荷量:電荷的多少叫作電荷量,用符號Q表示.單位是庫侖,簡稱庫,符號是C.2.摩擦起電(1)定義:用摩擦的方法使物體帶電,叫作摩擦起電.

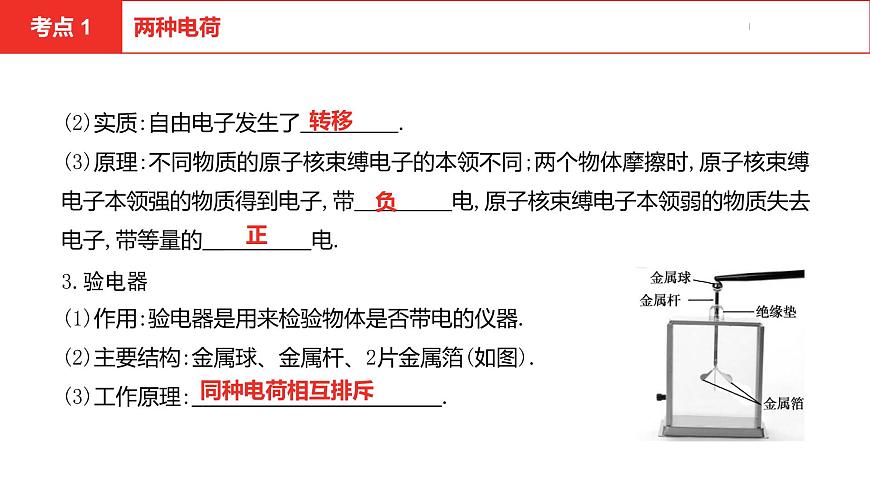

(2)實質:自由電子發生了 　　　　.?(3)原理:不同物質的原子核束縛電子的本領不同;兩個物體摩擦?xí)r,原子核束縛電子本領強的物質得到電子,帶 　　　　電,原子核束縛電子本領弱的物質失去電子,帶等量的 　　　　電.?3.驗電器(1)作用:驗電器是用來檢驗物體是否帶電的儀器.(2)主要結構:金屬球、金屬桿、2片金屬箔(如圖).(3)工作原理: 　　　　　　　　　　　.

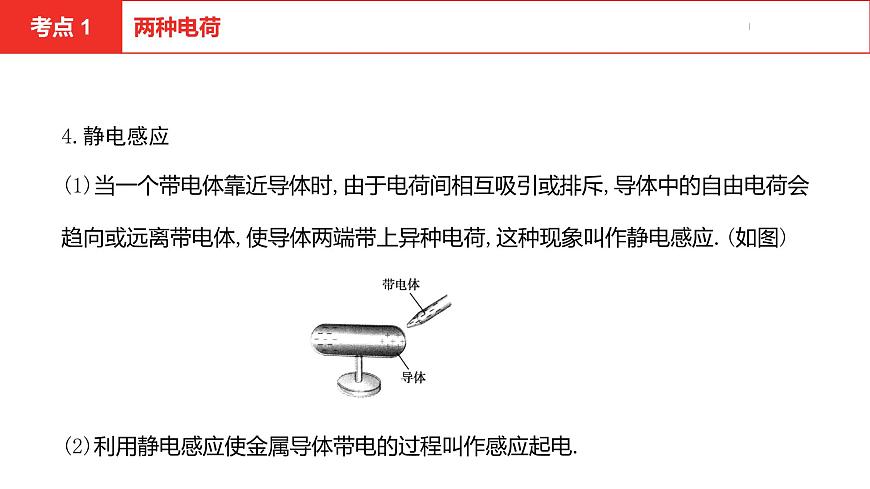

4.靜電感應(1)當一個帶電體靠近導體時,由于電荷間相互吸引或排斥,導體中的自由電荷會趨向或遠離帶電體,使導體兩端帶上異種電荷,這種現象叫作靜電感應.(如圖)(2)利用靜電感應使金屬導體帶電的過程叫作感應起電.

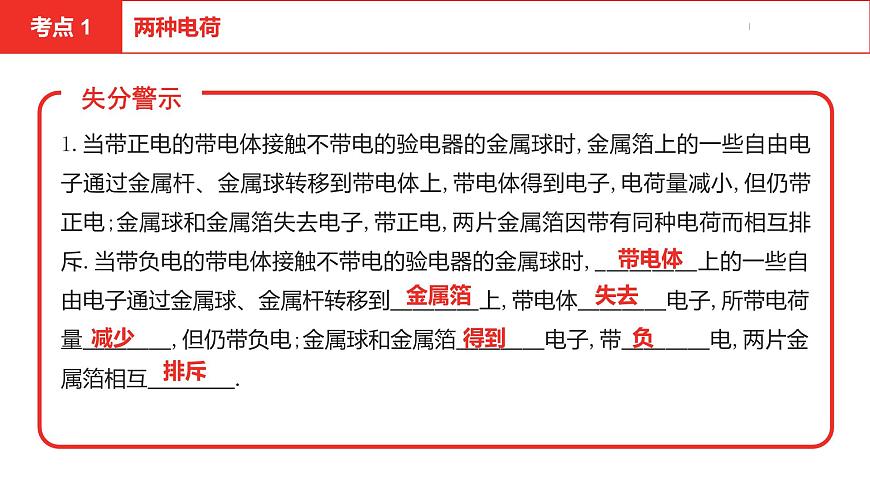

1.當帶正電的帶電體接觸不帶電的驗電器的金屬球時,金屬箔上的一些自由電子通過金屬桿、金屬球轉移到帶電體上,帶電體得到電子,電荷量減小,但仍帶正電;金屬球和金屬箔失去電子,帶正電,兩片金屬箔因帶有同種電荷而相互排斥.當帶負電的帶電體接觸不帶電的驗電器的金屬球時, 　　　　上的一些自由電子通過金屬球、金屬桿轉移到　　　　上,帶電體　　　　電子,所帶電荷量　　　　,但仍帶負電;金屬球和金屬箔　　　　電子,帶　　　　電,兩片金屬箔相互　　　　.?
2.判斷以下命題的正誤.(1)摩擦起電的過程就是產生正負電荷的過程. (　　)(2)摩擦起電時,帶正電的物體得到了正電荷. (　　)(3)兩個輕質小球靠近時互相吸引,則它們一定帶異種電荷. (　　)(4)原子對外不顯電性,是因?yàn)樵又袥]有電荷. (　　)(5)用帶電體接觸不帶電的驗電器的金屬球,帶電體帶的電荷越多,金屬箔張角越大. (　　)(6)用物體接觸帶正電的驗電器的金屬球,金屬箔張角變小,則物體一定帶負電. (　　)
1.電流(1)形成:電荷的　 　　　形成電流.?(2)方向ⅰ.將　　　　定向移動的方向規定為電流的方向;則　　　　定向移動的方向與電流方向相反.?ⅱ.電路中的電流方向:在電源外部,電流從電源的　　　　極流出,經過導線、用電器等流回到電源的　　　　極.?(3)電流的強弱——電流(符號為　　　　)?
ⅰ.大小:電流等于一定時間內通過導體任一橫截面的電荷量與時間的比值.公式:I=Q/t.ⅱ.電流的單位:　 　　,簡稱　 　　,符號為　 　　.1 A=　　　mA=　　　　 μA.?ⅲ.電流的估計:家庭節能燈中的電流約0.1 A,家用電冰箱的電流約1 A,家用空調器的電流約5 A,雷電電流可達2×105 A.
2.電壓(1)物理意義:電壓是電路中形成電流的原因.(2)符號:　　　　.?(3)單位:　　　　 ,簡稱　　　　,符號為　　　　.1 kV=　 　　　V,1 V=　　　　mV.?(4)常用電壓值:一節新干電池的電壓為　　　V,一節鉛蓄電池的電壓為_____V,我國家庭電路電壓為　　　　V,我國動力電路電壓為380 V,一般情況下人體的安全電壓不高于36 V.?
1.電路的組成:電路是由電源、用電器、導線和開關組成的電流的路徑.(1)電源:能夠提供　　　　的裝置,工作時將其他形式的能轉化成電能.如干電池、蓄電池將　　　　能轉化成電能,發電機將　　　　能轉化成電能等.?(2)用電器:消耗電能的裝置,工作時將電能轉化為其他形式的能.如電熱絲將電能轉化為　　　　能,電動機將電能轉化成　　　　能等.?(3)開關:控制電路通斷的裝置.有些電路中可以沒有開關.(4)導線:用來連接各個元件的導體.
2.電路圖(1)常用的元件符號
(2)畫電路圖的要求:ⅰ.使用規定的元件符號;ⅱ.連線要橫平豎直,電路圖大體呈矩形;ⅲ.除滑動變阻器以外,元件不要畫在拐角處;ⅳ.電路圖中各元件的順序和接入方式要與實際電路一致;ⅴ.一般從電源正極開始,沿著電流的流向依次連接,直到電源負極.3.電路的三種狀態(1)通路:正常連通的電路叫作通路;此時電路中有電流通過,用電器能夠工作.(2)斷路:某處被切斷的電路叫作斷路或開路;此時電路中沒有電流,用電器不能工作.
(3)短路:ⅰ.直接用導線將電源的兩極連接,稱為短路;此時電流不經過用電器,導線中的電流很大,容易燒壞電源.ⅱ.在電路中,用一根導線直接連接用電器的兩端,該用電器被短路;此時該用電器中沒有電流,不能工作.4.連接電路的注意事項ⅰ.連接電路時,開關要保持　 　　　;?ⅱ.一般不允許將電源的兩極用導線直接連接起來.
1.材料的導電性(1)導體:　　　　導電的物體,如大部分金屬、人體、大地、石墨、鹽水等.?(2)絕緣體:　　　 　導電的物體,如橡膠、玻璃、塑料、煤油等.?(3)半導體:導電性能介于導體和絕緣體之間的物體,如硅、鍺等.溫度、光照、雜質等外界因素對半導體的導電性有很大影響.(4)超導現象:某些物質在很低的溫度時,電阻會變成零.能發生超導現象的材料叫超導材料.2.電阻(1)物理意義:表示導體對電流　　　　作用的大小.?
(2)符號:　　　　.?(3)單位:　　　,簡稱　　　,符號是　　　.1 MΩ=　　Ω,1 kΩ= Ω.?3.影響電阻大小的因素:導體的電阻是導體本身的一種性質,它的大小與導體的　　　　、　　　　和　 　　　有關,還與　　　　有關;與電流、電壓等沒有直接的關系.?ⅰ.忽略溫度的影響,材料和橫截面積相同的導體,長度越　　　　,電阻越大;?ⅱ.忽略溫度的影響,材料和長度相同的導體,橫截面積越大,電阻越　　　　;?ⅲ.金屬導體的電阻一般隨溫度的升高而　　　　.?
4.滑動變阻器(1)原理:通過改變接入電路中的電阻絲的　　　　來改變電阻.?(2)銘牌參數:某滑動變阻器標有“50 Ω　2 A”,表示的意義是最大阻值是50 Ω,允許通過的最大電流是2 A.
(3)作用:通過改變接入電路中的電阻來改變電路中的電流、電壓;保護電路.(4)使用方法ⅰ.一般串聯在電路中,接入“一上一下”兩個接線柱(“限流式”接法),此時滑片與接入的下接線柱之間的電阻絲被接入電路;ⅱ.通電前應把阻值調至　　　　,即將滑片移到遠離接入的下接線柱的一端.?
實物圖　 示意圖
5.電阻箱(如圖)(1)特點:能調節電阻大小,并且能夠顯示電阻阻值;但電阻值不連續.(2)讀數方法:各旋鈕的讀數×倍數,再求和.
1.串、并聯電路中的電阻關系(1)把導體串聯起來,相當于增加了導體的長度,總電阻變大.串聯電路的總電阻等于各電阻之和,R=R1+R2.(2)把導體并聯起來,相當于增加了導體的橫截面積,總電阻變小.并聯電路的總電阻的倒數等于各支路電阻倒數之和, ,即 .
2.滑動變阻器的“分壓式”接法:如圖所示,被控制的元件L與滑動變阻器的部分電阻并聯,再與滑動變阻器的另一部分串聯.“分壓式”接法的優點是對被控制元件的調節作用比較強,電壓、電流的調節范圍比較大,尤其是可以使被控制元件兩端的電壓從零開始連續變化,這是“限流式”接法做不到的;但“分壓式”接法的電路效率一般較低.
判斷以下命題的正誤.1.電流可能是由正電荷定向移動形成的. (　　)2.人體的安全電壓是36 V. (　　)3.蓄電池充電時,在電路中相當于電源,將其他形式的能轉化成電能. (　　)4.通過兩個用電器的電流相等,則這兩個用電器一定串聯. (　　)5.兩個用電器兩端電壓相等,則這兩個用電器一定并聯. (　　)6.一個開關能控制整個電路,則這個電路一定是串聯電路. (　　)7.導體兩端的電壓越大,導體的電阻越大. (　　)8.導體和絕緣體在一定條件下可以相互轉化. (　　)
考查靜電現象中電荷的移動
例1　[2020淮南東部地區二模]如圖是某種物質的原子結構的模型,圖中處于中心的是原子核,周圍繞它運動的是核外電子,整個原子對外不顯電性.如果這種物質因與另一種物質相互摩擦而帶上了負電,則它　　　　　(選填“得到”或“失去”)了電子.?【思路分析】　“摩擦”不“生產”電荷,“摩擦”只是電子的搬運工.電子發生轉移后,物體內部的正、負電荷數量不相等,失去電子的帶正電,得到電子的帶負電.
例2 [2020合肥蜀山區模擬]如圖所示,有兩個相同的驗電器A和B,A帶負電,B帶正電,用帶有絕緣手柄的金屬棒把A和B連接起來,則金屬棒中的電流方向是　　　　.(選填“由A向B”或“由B向A”)??
例3 [2020四川達州]用絲綢摩擦過的玻璃棒去接觸原來帶電的驗電器的金屬球,發現驗電器的金屬箔片張角變大,則驗電器原來帶　　　　電;金屬箔片張角變大的瞬間,驗電器金屬桿里的電流方向是　　 　　　　　　(選填“從金屬箔片到金屬球”或“從金屬球到金屬箔片”).?
電路識別和電流、電壓規律
例4 [2019重慶B]下列對如圖所示電路的判斷,正確的是 (　　)A.只閉合開關S1時,燈泡L1、L3并聯B.只閉合開關S2時,燈泡L2、L3并聯C.只閉合開關S2、S3時,燈泡L2、L3串聯D.閉合所有開關時,燈泡L1、L2并聯,L3短路
例5 如圖甲所示的電路中,閉合開關,兩燈泡均發光,電壓表示數為2.5 V,兩個完全相同的電流表的指針偏轉情況均如圖乙所示,則通過燈泡L1的電流是　　　　A,電源電壓是　　　　V.?
例6 某一部件外殼上三個電壓表V1、V2、V3的示數分別為U1、U2、U3,三個電流表A1、A2、A3的示數分別為I1、I2、I3,它的內部結構如圖所示,以下對各數據的分析正確的是 (　　)?A.U1=U2=U3 B.I1=I2+I3 C.U1+U2=U3 D.以上都不正確
電路連接方式的判斷　　準確判斷電路的連接方式是處理電路問題的基礎,下面是一些常用的電路分析技巧.(以圖甲電路為例)“去表”法:如圖乙,將電壓表看作斷路,將電壓表所在的支路“拆去”;將電流表看作一條導線,從而達到簡化電路的目的.待判斷完電路的連接方式后,再判斷電表的測量對象.
電流流向法:如圖丙,從電源正極開始,沿著連通的導線依次用箭頭標出電流的路徑,最后回到電源負極.若電流只有一條路徑,則各元件串聯;若有一部分電路中電流的路徑不止一條,則該部分中各支路并聯.
節點變形法:標出所有三條或更多導線交匯的點,通過導線、開關、電流表等零電阻元件連接的相鄰交點看作同一個節點,如圖丁中,點1和點2看作一個節點,點3和點4看作一個節點,將電路變形成如圖戊所示的電路.拆除法:拆去某個元件后,若其他元件都不能通電,則該元件與其他元件串聯;若其他元件仍正常工作,則該元件與其他元件并聯.
類型1　根據實物圖畫電路圖例7 根據實物圖在方框中畫出其電路圖.
類型2　連接實物圖例8 根據圖甲所示的電路圖連接完成圖乙中的實物電路,要求滑動變阻器的滑片左移時滑動變阻器連入電路的電阻減小. 甲 乙
例9 請用筆畫線代替導線,完成實物電路的連接.要求:開關S1只控制燈泡L1的亮滅,開關S2只控制燈泡L2的亮滅;滑動變阻器的滑片向左移時,燈泡L1亮度不變,燈泡L2變亮.
根據電路圖連接實物圖1.分析電路圖,判斷各元件之間是串聯還是并聯.2.從電源正極出發,用筆畫線代替導線將所有元件按照電路圖中的順序和接入方法依次連接起來,導線不能交叉.3.電流表的連接:與被測部分串聯,注意“正進負出”和量程選擇.4.電壓表的連接:與被測部分并聯,注意“正接正、負接負”和量程選擇.5.滑動變阻器的連接:一般接入“一上一下”兩個接線柱,與被控制部分串聯,沒有特殊要求時,接入的下接線柱應與電路圖完全一致;若要求滑片向某端移動時電阻變小,則將該端的下接線柱接入電路.
類型3　實物圖改正例10 [2020吉林長春模擬]小陽用三個電流表和兩個小燈泡做實驗,檢驗并聯電路干路電流是否等于各支路電流之和,其連接的電路如圖所示.他連接的電路中有一根導線連接錯誤,請你在錯誤的導線上畫“?”,并用筆畫線代替導線,將電路修改正確.
類型3　實物圖改正例11 如圖是某品牌榨汁機,為保障安全,該榨汁機設置了電源開關S和安全開關S1.當杯體放在主機上時,S1自動閉合,此時再閉合S,電動機才能啟動,開始榨汁.下列電路圖符合上述要求的是 (　　)
【思路分析】　解決這類試題,可以根據題述情景直接判斷電路的連接方式,也可以依次檢驗選項中的電路,判斷哪一個電路符合題述情景.
例12 公交車后門左、右扶桿上各裝有一個按鈕開關(用S1、S2表示),當乘客按下任意一個開關時,電鈴響起,提醒司機有乘客要下車;待車停穩后,司機按下控制電動機的開關S,后門打開,乘客即可下車.下列四個電路設計符合要求的是(　　) A B C D
例13 有一種電動烤地瓜機,將地瓜放在托盤上,蓋上鍋蓋相當于閉合開關S1,托盤旋轉;再將溫控開關S2閉合,開始加熱;若只閉合開關S2,則不能加熱.下列電路圖中 是托盤的電動機,R是加熱電阻,對其內部電路設計合理的是 (　　) A B C D
例14 如圖所示,閉合開關S后,對下列可能的電路故障現象分析正確的是 (　　)
A.若電流表無示數、電壓表有示數,則R1短路B.若電流表無示數、電壓表無示數,則R2斷路C.若電流表有示數、電壓表有示數,則R1斷路D.若電流表有示數、電壓表無示數,則R2短路
例15 小明用如圖所示的電路研究并聯電路電流的規律,當閉合開關S試觸時,發現三只小燈泡均發光,電流表的指針正向偏轉并超過最大刻度.產生這種現象的原因可能是 (　　)
A.某只小燈泡發生斷路B.電流表使用的量程太小C.某只小燈泡發生短路D.電流表的接線柱接反了
電路故障分析1.串聯電路中短路和斷路故障的現象
2.并聯電路中短路和斷路故障的現象
3.電流表和電壓表正負接線柱接反、量程選得過大或過小、自身短路或斷路,滑動變阻器接入了兩個上接線柱或兩個下接線柱也是?？嫉碾娐饭收?4.利用導線判斷斷路位置的方法:存在斷路時電路中沒有電流;將導線接在某兩點間(試觸)時,如果電路中有了電流,說明斷路的位置在該兩點間(不含電源的一側).
1.如圖所示的電路中,各元件都完好,但閉合開關S1、S2后,只有燈泡L2發光,則故障原因可能是 (　　)A.干路部分電線斷了B.L1被短路了C.S1被短路了D.L1與燈座接觸不良
2.[2020四川廣元]如圖所示的電路中,電源電壓保持不變,閉合開關S,燈泡L發光,電流表有示數,電壓表的示數幾乎為零,則下列判斷中正確的是 (　　)A.電阻R斷路B.電阻R短路C.燈泡L斷路D.燈泡L短路
3.在圖示電路中,開關閉合后,無論怎樣移動滑片,小燈泡都不亮,電流表示數為零,電壓表有示數且不變.圖中除標有序號的四根導線外其他元件正常,則出現斷路的導線一定是 (　　)A.① B.② C.③ D.④
4.[2009安徽,15]小紅在做“用滑動變阻器改變電流”實驗時,連好如圖所示的電路,將滑動變阻器的滑片滑到最大阻值處,閉合開關S,發現小燈泡L不亮.接下來,以下做法最合理的是 (　　)
A.觀察電流表的示數是否為零,判斷電路是否斷路B.斷開開關S,更換額定功率更大的燈泡重新實驗C.斷開開關S,增加電池的個數重新實驗D.斷開開關S,拆掉導線重新連接電路
探究串、并聯電路中電流、電壓的規律
例16　小安和小徽一起做“探究并聯電路中電流的規律”實驗.(1)圖甲是他們設計的電路圖,圖乙是他們測量電流時連接的實驗電路,此時電流表測量的是　　　　(選填“A”“B”或“C”)處的電流.?(2)請?jiān)趫D乙中移動一根導線,測量另外一處的電流(在移動的導線上畫“?”并用筆畫線代替導線連接正確的電路).移動后電流表測量的是　　　　(選填“A”“B”或“C”)處的電流.?
(3)測出A、B、C三處的電流如表所示,由此得出初步結論:　　　　　　　　(只寫表達式).?小徽指出,為了得出更普遍的規律,應當進行多次實驗.操作方法是:_______________________________________.
規格的燈泡再次進行實驗
(4)小徽換用兩只相同規格的燈泡進行實驗,部分實驗數據如下.小徽在測量C處的電流時進行了“試觸”,發現電流表指針超出了滿偏刻度,則她應該　　　　　　 　;她根據實驗數據得出“并聯電路各支路電流相等”的結論,她的錯誤是　　　　　　 　.?
(5)小安利用原有的實驗器材,添加一個開關,又設計了一個電路.利用這個電路,不用更換電流表的位置,就可直接測出A、B、C三處的電流,同樣可得出三處電流的關系.請?jiān)谔摼€框中畫出電路圖.
(6)小徽利用原有的實驗器材連接了如圖丙所示的電路,探究串聯電路中電流的規律. 丙 丁①小徽在連接電路時,剛接好最后一根導線,小燈泡就亮了,小徽操作中存在的問題是　　 　　　　　　　　.?②電流表在A處時,小徽閉合開關,觀察到電流表示數IA如圖丁所示,為_____A.?
連接電路時沒有斷開開關
③小徽覺得電流值過小,會導致測量誤差較大,她可以對實驗器材進行的改進是____________________________________________________________(寫出一條即可).?④改進后,小徽將電流表先后接在A、B、C處,比較實驗數據,發現____________　　　(只寫表達式),初步得出了“串聯電路中電流處處相等”的結論.?⑤小徽在實驗中發現兩只燈泡的亮度不相同,原因是____________________________________________.?
增大電源電壓(或減小燈泡的電阻,或改用量程更小的電流表等)
兩只燈泡的實際功率不同
例17　“探究串聯電路的電壓關系”的實驗電路如圖甲所示.(1)為了使探究得出的結論具有普遍意義,L1、L2應該選擇　　　　(選填“相同”或“不相同”)的小燈泡.?(2)小明根據圖甲連接好電路,閉合開關,電壓表示數如圖乙所示,為了使實驗結果更準確,接下來他應該　　　　　　 　　.?
將電壓表換用0~3 V量程
(3)測出L1兩端的電壓后,小明斷開開關,準備拆下電壓表,改裝在B、C之間;小聰認為小明的操作太麻煩,只需將與A點相連的導線改接到C點即可.小聰?shù)霓k法是否正確?　　　　.為什么? .?
改接后電壓表的正負接線柱接反了
(4)測量完成后,同學們進行小組交流討論,如表所示選錄了四個小組的數據,你認為這些數據是否合理?　　　　.第2、3實驗小組的數據中串聯總電壓不等于兩燈泡兩端電壓之和的原因是　　　　　　　　　.?
(5)某小組在測量L2兩端的電壓時,發現電壓表示數變?yōu)?,則電路故障可能是燈　　　　________斷路或燈 短路;如果同時觀察到有一只燈亮,則說明故障是　　　 　 .?
1.畫電路圖或根據實物圖連接電路圖(參看方法).2.連接電路的注意事項(參看考點).3.電流表、電壓表的使用及讀數(參看考點).4.電路斷路或短路的故障分析(參看方法).5.電表指針異常偏轉的原因:①閉合開關前指針不指零,說明電表需要調零;②指針偏轉幅度過小,說明量程選擇偏大;③指針偏轉超出最大刻度,說明量程選擇偏小;④指針反向偏轉,說明正負接線柱接反.
6.換用不同規格的燈泡多次測量的目的:保證實驗結論的普遍性.7.實驗數據:記錄電路中不同位置的電流或各燈泡及電源兩端的電壓.8.實驗數據分析.9.實驗評價和改進.實驗結論:串聯電路中電流處處相等,并聯電路干路中的電流等于各支路中的電流之和;串聯電路中電源電壓等于各用電器兩端電壓之和,并聯電路中各支路兩端電壓與電源電壓都相等.
1.對燈泡亮度的分析:燈泡的亮度與實際功率有關.2.在電路(干路)中串聯接入滑動變阻器①好處:可用于改變兩燈泡兩端的總電壓,進行多次實驗;保護電路.②注意事項:滑動變阻器“一上一下”串聯接入電路,閉合開關前要將滑片移動到最大阻值處等.
探究影響導體電阻大小的因素
例18 王禹在復習“探究導體的電阻與哪些因素有關”實驗時,產生了一些疑惑:實驗中為什么選擇不常見的鎳鉻合金絲作為被研究的導體,而不選用常見的銅絲?難道選用銅絲會不利于探究?帶著這些思考,王禹決定進行實驗驗證.部分實驗裝置如圖甲,導體a、b為直徑分別為0.5 mm和0.7 mm的銅絲,導體c、d為直徑分別為0.5 mm和0.7 mm的鎳鉻合金絲.
(1)為了更好地反映電阻的變化,王禹可以在電路中接入　　　　,且與被研究導體串聯.?(2)連接電路時,開關必須處于　　　　狀態.?(3)實驗中,選擇一根帶鱷魚夾的導線,主要是為了方便改變　　　　　　　　.?(4)分別用銅絲、鎳鉻合金絲進行實驗,記錄實驗結果于下表,對比實驗記錄,發現用　　　　作為研究導體,實驗現象不明顯.不明顯之處是:______________________________________.?
(5)通過實驗,王禹解開了心中的疑惑,并進一步理解了滑動變阻器的原理.如在圖乙所示的電路中,將電阻R和滑動變阻器接入電路,閉合開關,若滑動變阻器的滑片向上端移動,電流表的示數會　　　　(選填“變大”“變小”或“不變”);電阻R在電路中起到　 　　　的作用.
(6)通過5、6、7三次實驗,可以探究導體的電阻大小與　 　　　的關系;通過　　　　兩次實驗,可以探究導體的電阻大小與橫截面積的關系;根據表格中的數據還可以得出導體電阻大小還與　　　　有關,對比的兩組數據的實驗條件應滿足　　　 　相同、　　　　不同.?(7)根據實驗數據可以得出:其他條件相同時,導體越長,導體的電阻越　　　　;其他條件相同時,導體的橫截面積越大,導體的電阻越　　　　.?(8)王禹找來一盞酒精燈,想探究金屬絲的電阻與溫度的關系,他應進行的操作是　　　　　　　　　　　　　　　　　　　　　 　　.?
閉合開關,用酒精燈對金屬絲加熱,觀察電流表示數或燈泡亮度如何變化
1.連接電路的注意事項(參看考點).2.小燈泡的作用:①通過小燈泡的亮度變化反映金屬絲電阻大小的變化;②保護電路.3.接入電流表的好處:對電阻變化的判斷更加準確、客觀.4.電流表的使用及讀數(參看考點).5.控制變量法的應用:需要控制的變量有導體長度、導體橫截面積、導體材料和溫度;在探究其中一個變量對電阻的影響時,要控制其他變量相同,如在探究導體長度對電阻的影響時,要選擇溫度相同、同種材料制成的長度不同、橫截面積相同的金屬絲.
6.實驗數據的分析①判斷某幾個實驗步驟探究的問題:對比幾個實驗步驟中的實驗條件,哪個因素變化了,探究的就是該因素對電阻的影響.②判斷探究某個因素對電阻的影響時應選擇的實驗步驟:選擇實驗條件中只有該因素不同、其他因素都相同的實驗步驟.7.多次測量的目的:使實驗結論具有普遍性.實驗結論:在一定溫度下,導體的電阻與導體的材料、長度和橫截面積有關.同種材料、橫截面積相同的導體,長度越長,電阻越大;同種材料、長度相同的導體,橫截面積越大,電阻越小;不同材料、長度和橫截面積相同的導體,電阻一般不相等.
1.只有一根金屬絲時如何探究:將不同長度的金屬絲接入電路,探究電阻與導體長度的關系;將金屬絲對折后接入電路,與將一半長度接入電路時對比,探究電阻與導體橫截面積的關系;無法探究導體電阻與材料的關系.2.探究溫度對導體電阻的影響①方法:閉合開關,對金屬絲加熱,觀察小燈泡亮度或電流表示數如何變化.②現象與結論:小燈泡變暗、電流表示數變小,說明金屬絲的電阻隨溫度升高而變大.
