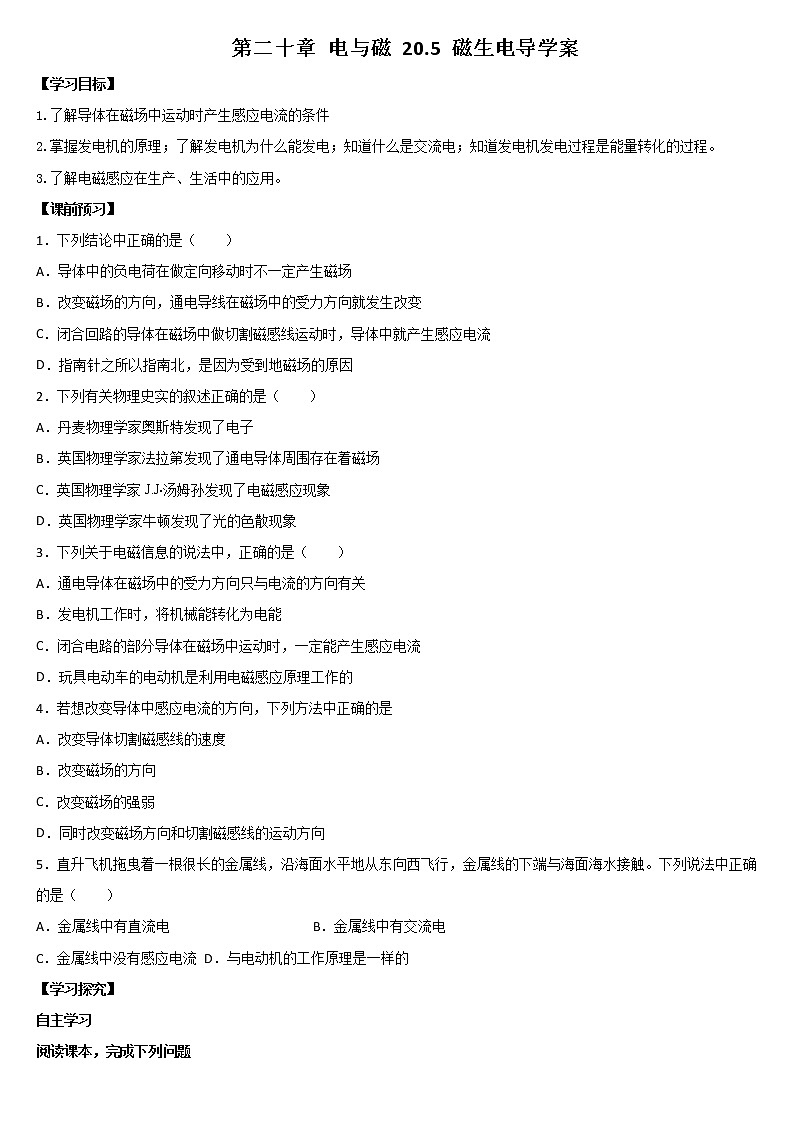

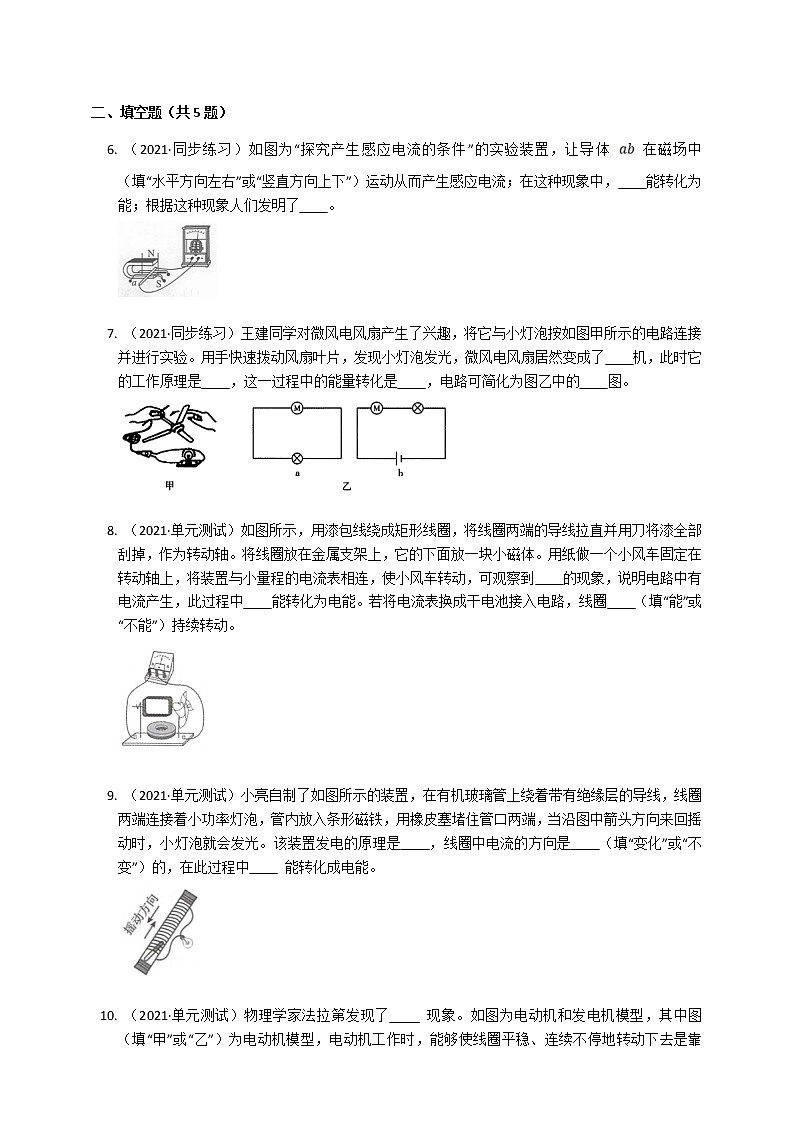

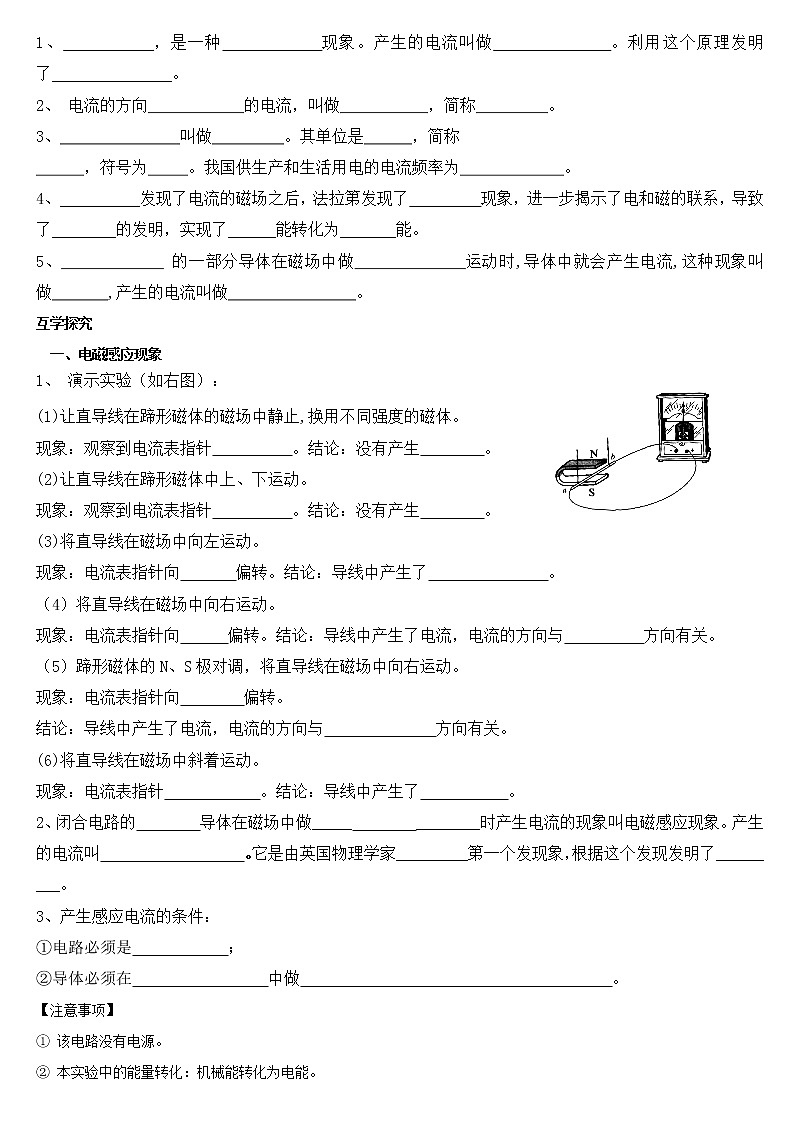

這是一份初中物理人教版九年級全冊第二十章 電與磁第5節 磁生電圖文ppt課件，文件包含205磁生電課件pptx、205磁生電學案docx、205磁生電教案doc、205磁生電練習doc等4份課件配套教學資源，其中PPT共25頁， 歡迎下載使用。

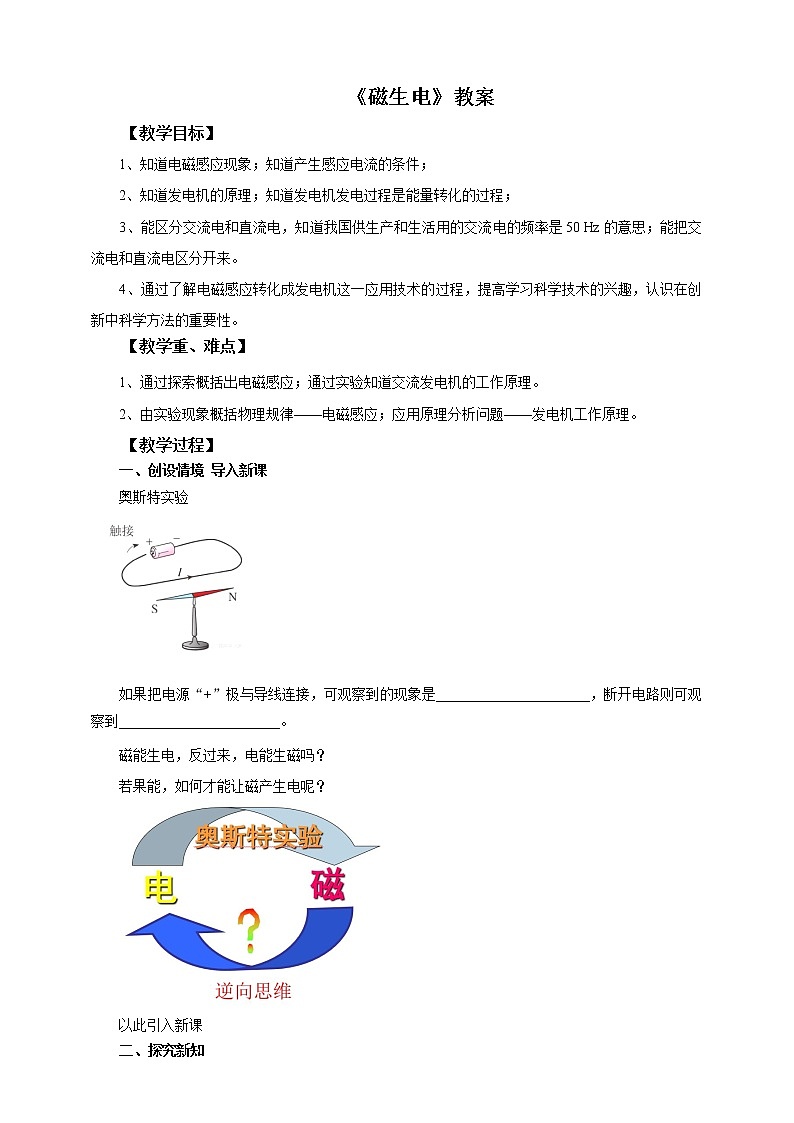

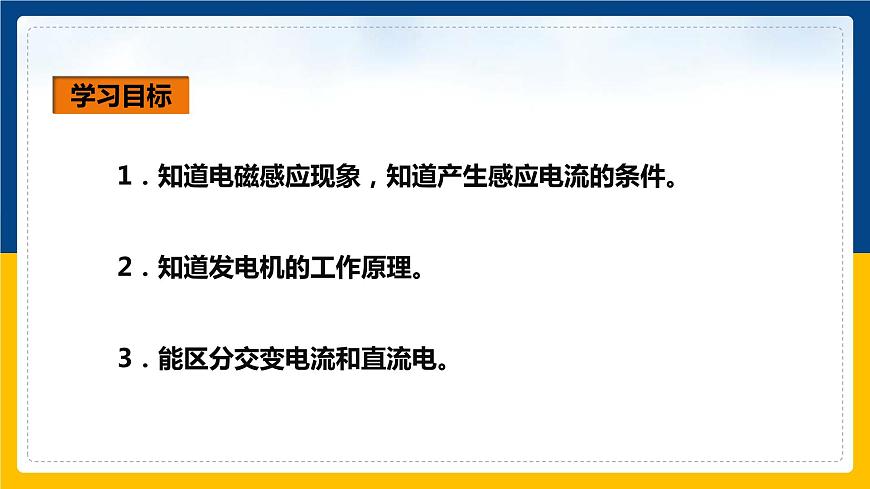

1．知道電磁感應現象，知道產生感應電流的條件。2．知道發電機的工作原理。3．能區分交變電流和直流電。

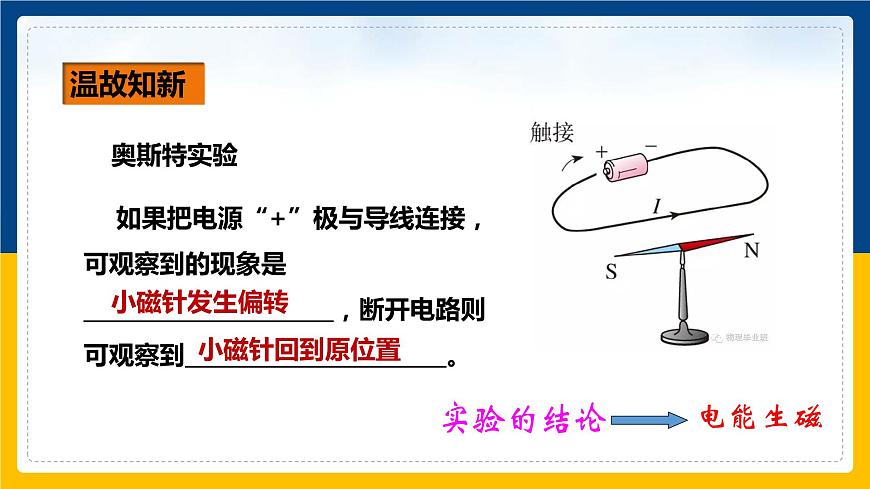

如果把電源“+”極與導線連接，可觀察到的現象是______________________，斷開電路則可觀察到_______________________。

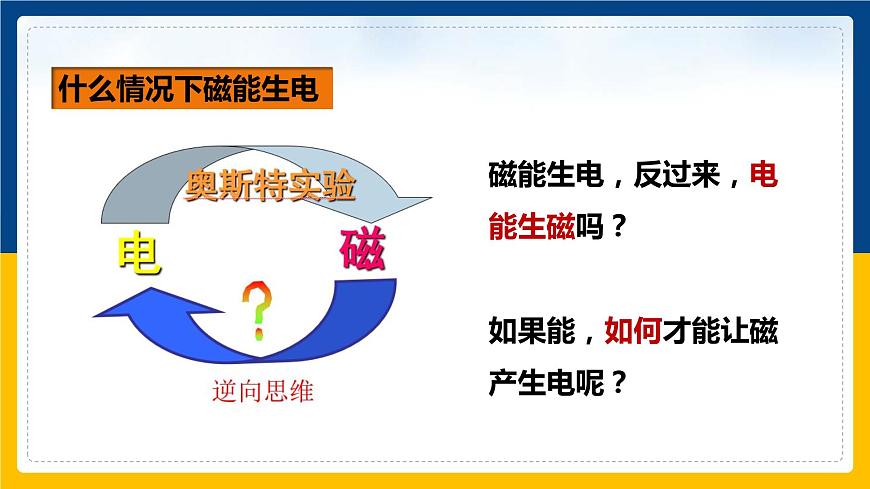

磁能生電，反過來，電能生磁嗎？如果能，如何才能讓磁產生電呢？

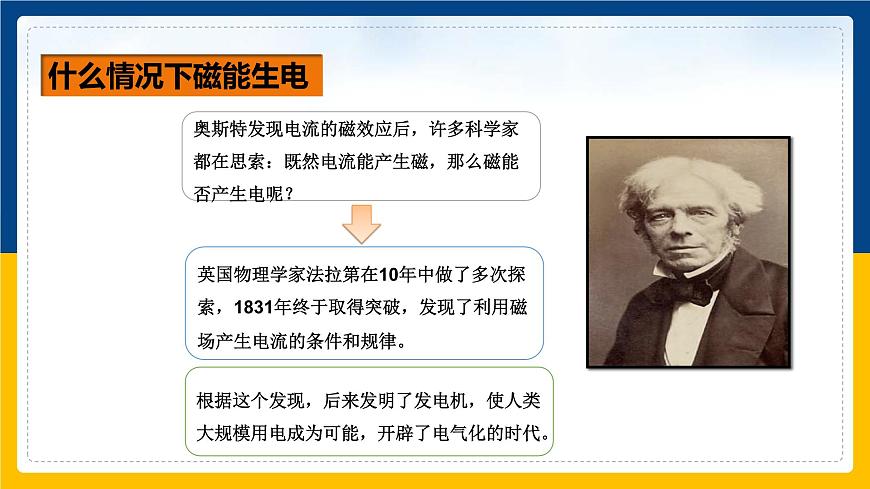

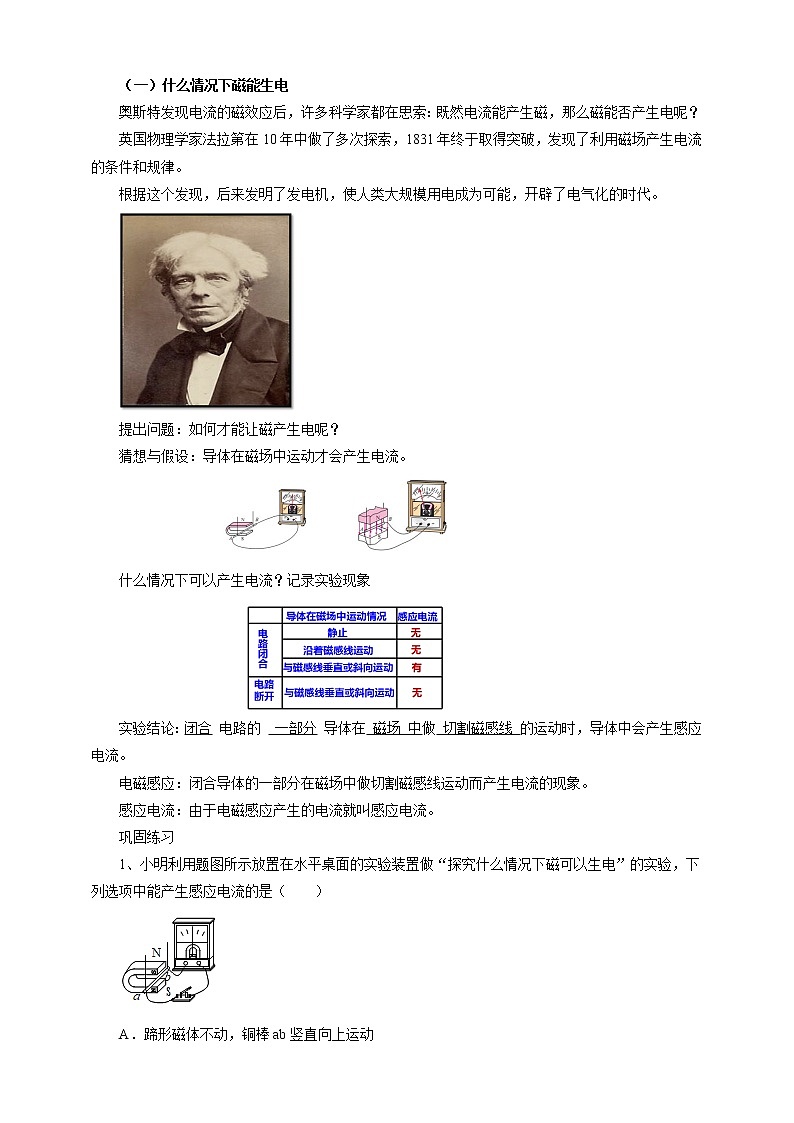

奧斯特發現電流的磁效應后，許多科學家都在思索：既然電流能產生磁，那么磁能否產生電呢？
英國物理學家法拉第在10年中做了多次探索，1831年終于取得突破，發現了利用磁場產生電流的條件和規律。
根據這個發現，后來發明了發電機，使人類大規模用電成為可能，開辟了電氣化的時代。

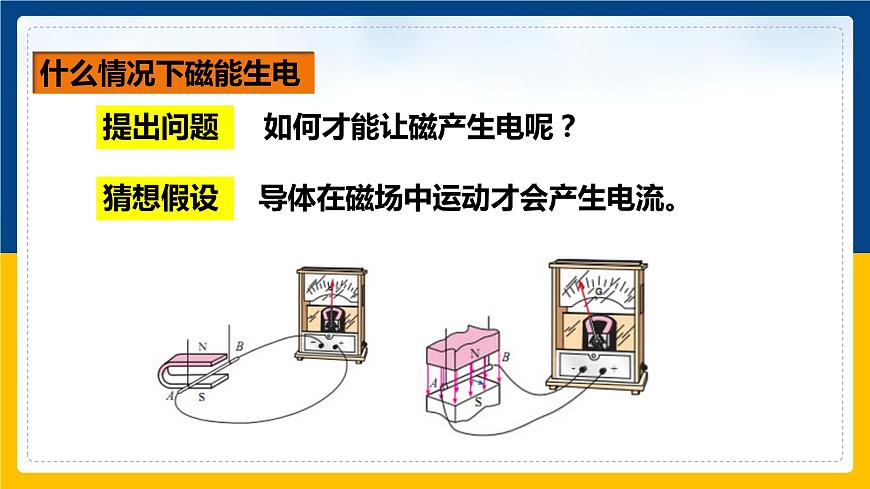

如何才能讓磁產生電呢？
導體在磁場中運動才會產生電流。

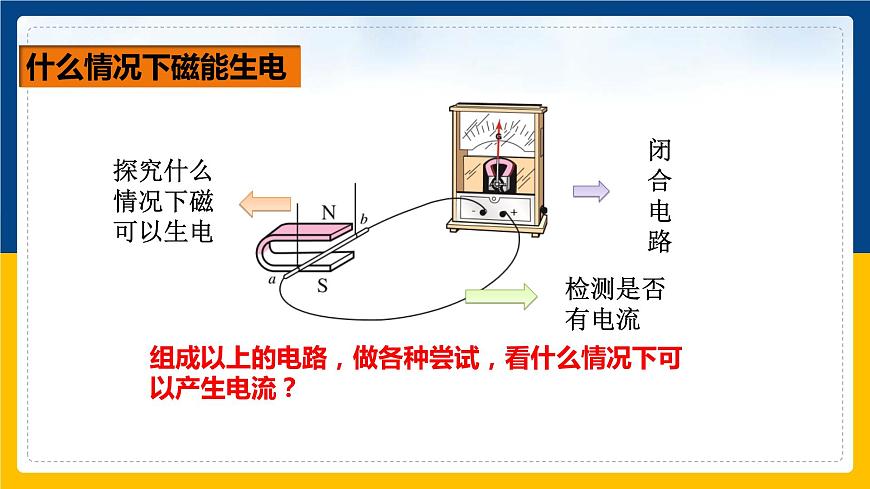

探究什么情況下磁可以生電
組成以上的電路，做各種嘗試，看什么情況下可以產生電流？

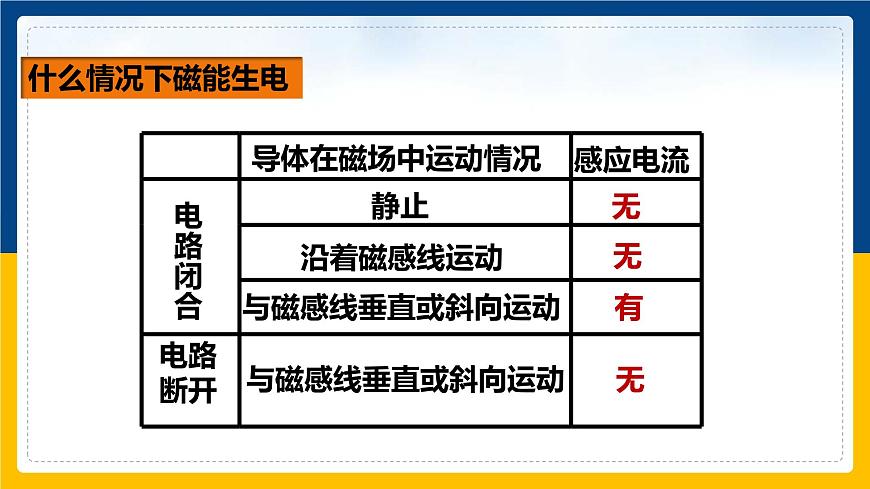

與磁感線垂直或斜向運動
電磁感應：閉合電路的一部分導體在磁場里做切割磁感線運動時，導體中就會產生電流，這種現象叫電磁感應。產生的電流就叫做感應電流
電流中感應電流的方向與導體切割磁感線的運動方向和磁場的方向有關

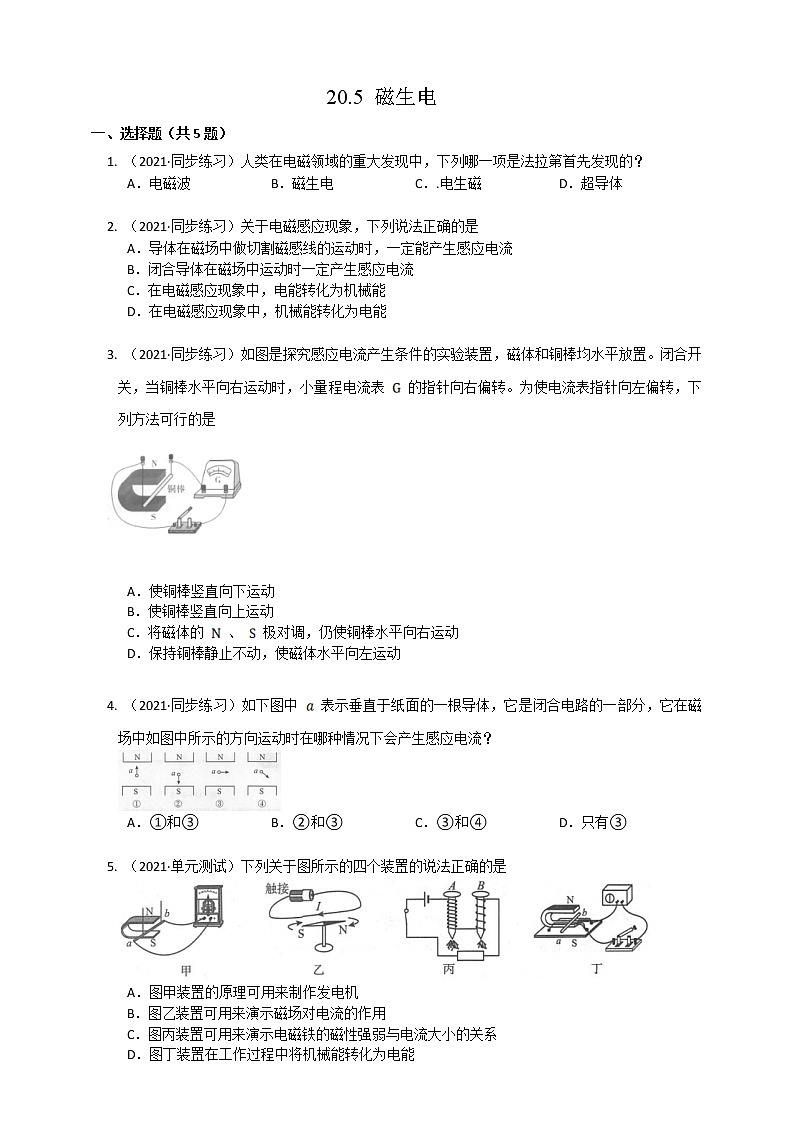

1、小明利用題圖所示放置在水平桌面的實驗裝置做“探究什么情況下磁可以生電”的實驗，下列選項中能產生感應電流的是（　　）A．蹄形磁體不動，銅棒ab豎直向上運動B．蹄形磁體不動，銅棒ab豎直向下運動C．銅棒ab不動，蹄形磁體水平向右運動D．將整個實驗裝置水平勻速移動
2、下面所說的幾種情況，哪一種一定能產生感應電流（　　）A．一段導體在磁場中做切割磁感線運動B．閉合電路的一部分導體在磁場里運動C．閉合電路的一部分導體在磁場里做切割磁感線運動D．閉合導體在磁場里做切割磁感線運動
發電機是根據電磁感應原理工作的是機械能轉化為電能的機器
1．發電機發出的電流的大小和方向是變化的。
（1）觀察手搖發電機的構造；（2）觀察發電機對小燈泡亮度的影響。。
（3）檢驗手搖發電機電流方向的變化。小燈泡發光說明電路中有了電流。線圈轉得越快，小燈泡越亮，說明感應電流越大。
方向不變的電流叫直流電；周期性改變電流方向的電流叫做交流電。
發電機分為：交流發電機和直流發電機。發電機線圈每轉動一圈，電流方向改變2次。
我國交流電周期是0.02秒，頻率為50赫茲，每秒電流方向改變100次
發電機的構造 發電機由轉子和定子兩部分組成。 大型發電機一般采用磁極旋轉的方式來發電。
　　當線圈在前半周轉動時，電流表指針偏轉，表明電路中產生了電流；當線圈在后半周轉動時，切割磁感線方向相反，電流表指針偏轉方向相反。
在電磁感應現象中，消耗了機械能，獲得了電能，實現了從機械能向電能的轉化。
發電機是把機械能轉化為電能的機器
發電機原理：電磁感應現象。
1．閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中就會產生感應電流， 這是一種電磁感應現象。
2．發電機利用了電磁感應原理發電，將其他形式能轉化為電能。
1、下列關于電磁感應的論述中，正確的是（ ）A．電磁感應就是電流的磁效應B．電磁感應現象說明了利用磁場可以產生電流C．奧斯特實驗說明了利用磁場可以產生電流D．以上說法都是正確的
2、要想改變導體中感應電流的方向，下列方法正確的是（　?。〢．加快導體的運動速度B．改變磁場的強弱C．改變導體切割磁感線的方向D．同時改變磁場方向和導體切割磁感線的方向
3. 發電機是利用 現象制成的，它工作時，把 能轉化為 ；發電機主要由 和 組成。
1、閱讀科學世界2、完成課后動手動腦學物理
