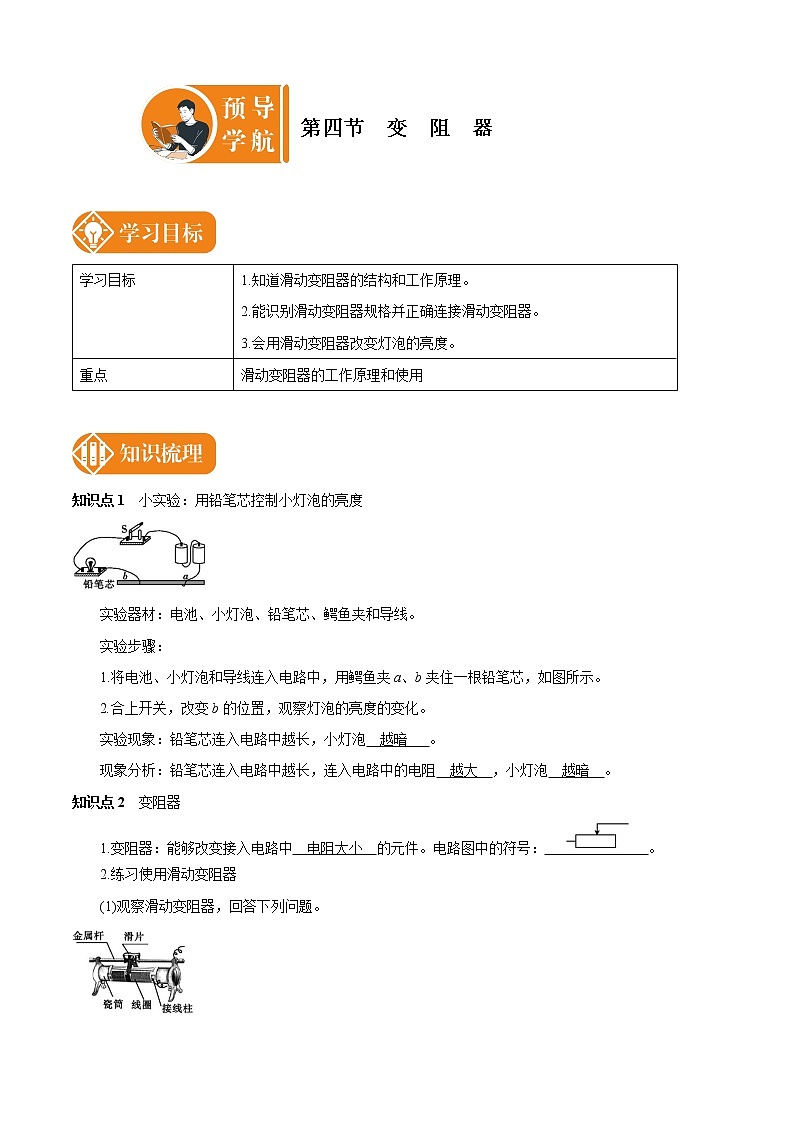

初中第4節 變阻器學案及答案

這是一份初中第4節 變阻器學案及答案，共4頁。

知識點1 小實驗：用鉛筆芯控制小燈泡的亮度
實驗器材：電池、小燈泡、鉛筆芯、鱷魚夾和導線。
實驗步驟：
1.將電池、小燈泡和導線連入電路中，用鱷魚夾a、b夾住一根鉛筆芯，如圖所示。
2.合上開關，改變b的位置，觀察燈泡的亮度的變化。
實驗現象：鉛筆芯連入電路中越長，小燈泡 越暗 。
現象分析：鉛筆芯連入電路中越長，連入電路中的電阻 越大 ，小燈泡 越暗 。
知識點2 變阻器
1.變阻器：能夠改變接入電路中 電阻大小 的元件。電路圖中的符號： 。
2.練習使用滑動變阻器
(1)觀察滑動變阻器，回答下列問題。

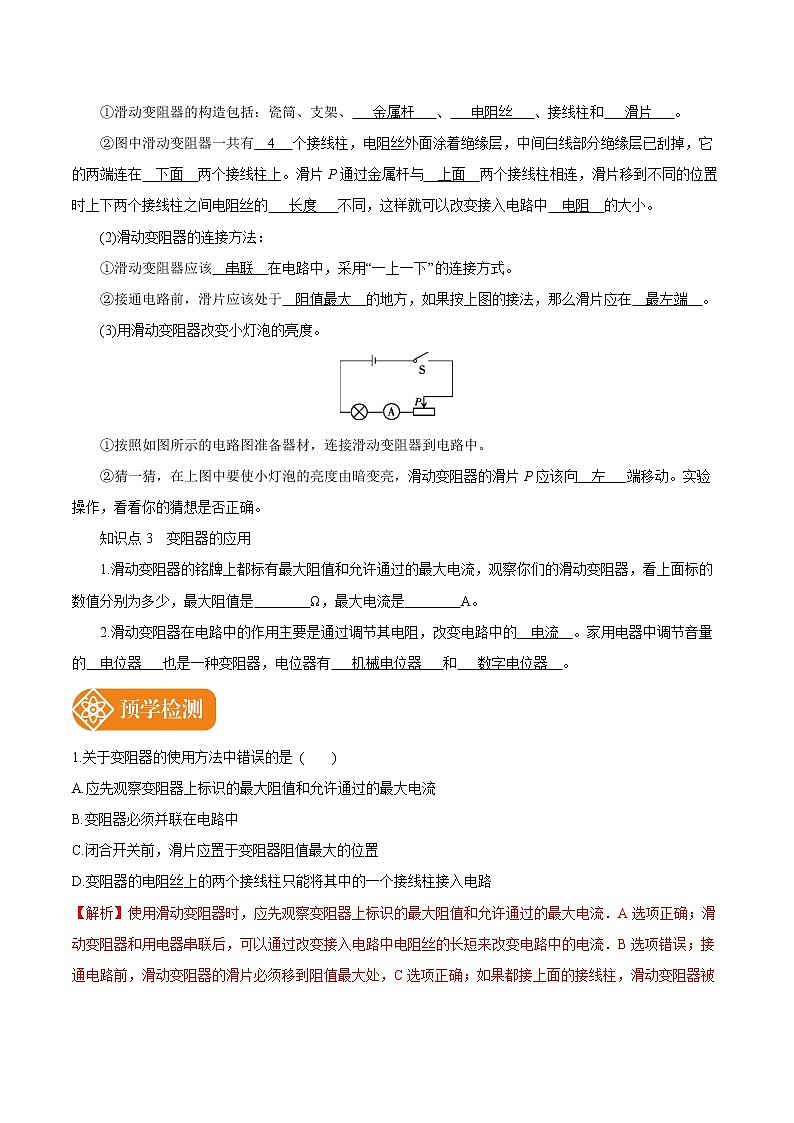

①滑動變阻器的構造包括：瓷筒、支架、 金屬桿 、 電阻絲 、接線柱和 滑片 。
②圖中滑動變阻器一共有 4 個接線柱，電阻絲外面涂著絕緣層，中間白線部分絕緣層已刮掉，它的兩端連在 下面 兩個接線柱上?；琍通過金屬桿與 上面 兩個接線柱相連，滑片移到不同的位置時上下兩個接線柱之間電阻絲的 長度 不同，這樣就可以改變接入電路中 電阻 的大小。
(2)滑動變阻器的連接方法：
①滑動變阻器應該 串聯 在電路中，采用“一上一下”的連接方式。
②接通電路前，滑片應該處于 阻值最大 的地方，如果按上圖的接法，那么滑片應在 最左端 。
(3)用滑動變阻器改變小燈泡的亮度。
①按照如圖所示的電路圖準備器材，連接滑動變阻器到電路中。
②猜一猜，在上圖中要使小燈泡的亮度由暗變亮，滑動變阻器的滑片P應該向 左 端移動。實驗操作，看看你的猜想是否正確。
知識點3 變阻器的應用
1.滑動變阻器的銘牌上都標有最大阻值和允許通過的最大電流，觀察你們的滑動變阻器，看上面標的數值分別為多少，最大阻值是 Ω，最大電流是 A。
2.滑動變阻器在電路中的作用主要是通過調節其電阻，改變電路中的 電流 。家用電器中調節音量的 電位器 也是一種變阻器，電位器有 機械電位器 和 數字電位器 。
1.關于變阻器的使用方法中錯誤的是 ( )
A.應先觀察變阻器上標識的最大阻值和允許通過的最大電流
B.變阻器必須并聯在電路中
C.閉合開關前，滑片應置于變阻器阻值最大的位置
D.變阻器的電阻絲上的兩個接線柱只能將其中的一個接線柱接入電路
【解析】使用滑動變阻器時，應先觀察變阻器上標識的最大阻值和允許通過的最大電流．A選項正確；滑動變阻器和用電器串聯后，可以通過改變接入電路中電阻絲的長短來改變電路中的電流．B選項錯誤；接通電路前，滑動變阻器的滑片必須移到阻值最大處，C選項正確；如果都接上面的接線柱，滑動變阻器被短路．都接下面的接線柱，滑動變阻器變?yōu)槎ㄖ惦娮瑁砸捎靡弧吧稀币弧跋隆钡倪B接方式．D正確，故選B．
【答案】B
2.如圖所示，當滑動變阻器的滑片向左移動時，變阻器連入電路的阻值變大的是 ( )
A. B.
C. D.
【解析】滑動變阻器電阻的大小是由滑動變阻器接入電路的電阻線的長度決定的，當滑動變阻器的滑片向左移動時，AD接入電阻長度不變，B變大，C變小；故選B。
【答案】B
3.如圖所示，電路用滑動變阻器控制燈泡的亮暗，若當滑片P向右移動時，燈泡由亮變暗，則滑動變阻器連入電路的方式是( )
A.C接N點，A接M點
B.D接N點，C接M點
C.B接N點，A接M點
D.D接N點，B接M點
【解析】要使滑片P向右移動時燈泡變暗，則P向右移動時電路中電流變小，即接入的電阻變大，因滑動變阻器接入電路中電阻的大小是由下方接線柱決定的，C接N點，A接M點時，P向右移動，滑動變阻器接入的電阻變大，A符合題意；D接N點，C接M點時，無論怎么移動P，滑動變阻器接入的電阻不變，B錯誤；B接N點，A接M點，沒有電阻接入電路，C錯誤；D接N點，B接M點，P向右移動，滑動變阻器接入的電阻變小，D錯誤；故選A。
【答案】A
4.右圖是一種收音機的音量兼開關的調節器(也稱電位器)，若使收音機的音量最大，滑片P應置于圖中的( )
A.a點 B.b點 C.c點 D.d點
【解析】電位器相當于一個滑動變阻器，當滑片P在d點時，滑動變阻器連入的電阻為0，此時電路中電阻最小，電流最大，故選D。
【答案】D
5.如圖所示的各種電路，同種元件的規格均相等，能利用滑動變阻器調節電燈從亮到熄滅的電路是（ ）
A. B.
C. D.
【解析】圖A中滑動變阻器與燈泡并聯，當滑片P滑到左端時，會引起電源短路，A不符合題意；圖B中滑動變阻器與燈泡串聯，當滑片P左右滑動時，只能改變燈泡亮度，不能使燈泡熄滅，B不符合題意；圖C中滑動變阻器與燈泡串聯，滑片P使燈泡處于短路狀態，無論怎樣滑到滑片燈泡都不亮，C不符合題意；圖D中滑動變阻器與燈泡并聯，當滑片P滑到右端時，會引起燈泡短路，實現燈泡由亮到滅，D正確，故選D．
【答案】D
學習目標
1.知道滑動變阻器的結構和工作原理。
2.能識別滑動變阻器規格并正確連接滑動變阻器。
3.會用滑動變阻器改變燈泡的亮度。
重點
滑動變阻器的工作原理和使用
