初中物理人教版九年級全冊第2節 歐姆定律課堂檢測

這是一份初中物理人教版九年級全冊第2節 歐姆定律課堂檢測，共11頁。試卷主要包含了歐姆定律表明等內容，歡迎下載使用。

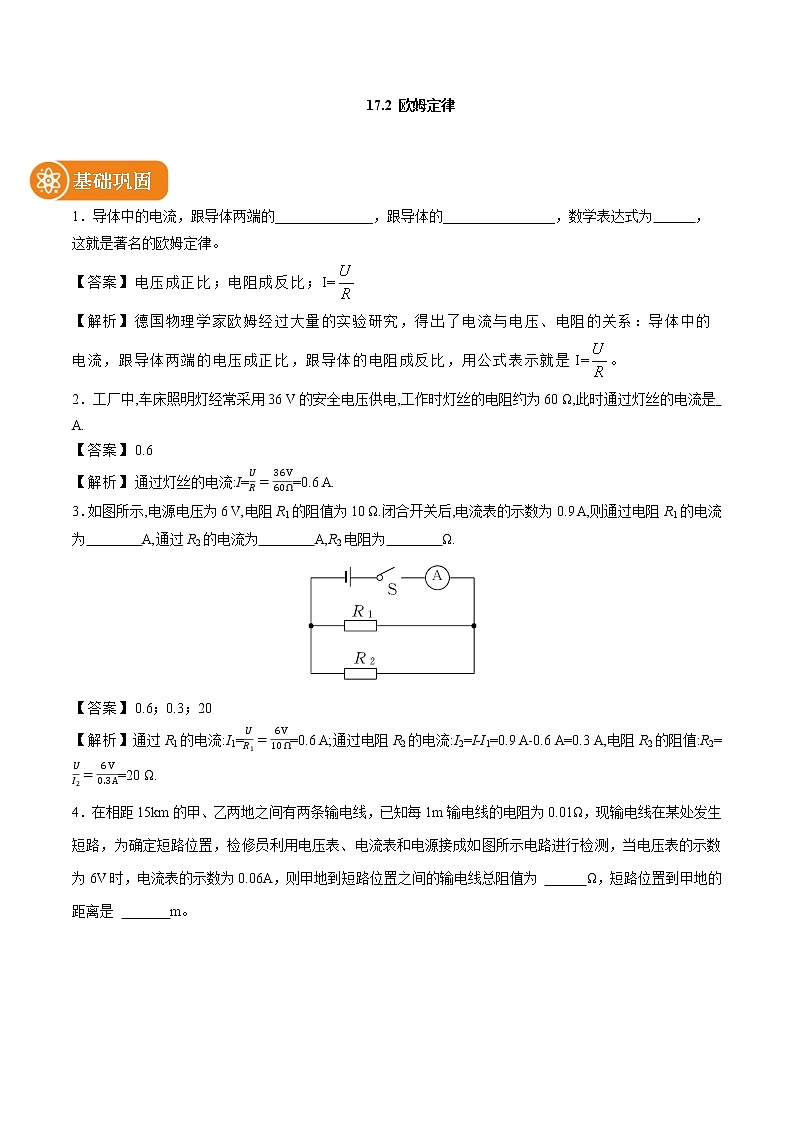

基礎鞏固
1．導體中的電流，跟導體兩端的______________，跟導體的________________，數學表達式為 ，這就是著名的歐姆定律。
【答案】電壓成正比；電阻成反比；I=
【解析】德國物理學家歐姆經過大量的實驗研究，得出了電流與電壓、電阻的關系：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比，用公式表示就是I=。
2．工廠中,車床照明燈經常采用36 V的安全電壓供電,工作時燈絲的電阻約為60 Ω,此時通過燈絲的電流是 A.
【答案】0.6
【解析】通過燈絲的電流:I=UR=36 V60 Ω=0.6 A.
3．如圖所示,電源電壓為6 V,電阻R1的阻值為10 Ω.閉合開關后,電流表的示數為0.9 A,則通過電阻R1的電流為 A,通過R2的電流為 A,R2電阻為 Ω.
【答案】0.6；0.3；20
【解析】通過R1的電流:I1=UR1=6 V10 Ω=0.6 A;通過電阻R2的電流:I2=I-I1=0.9 A-0.6 A=0.3 A,電阻R2的阻值:R2=UI2=6 V0.3 A=20 Ω.

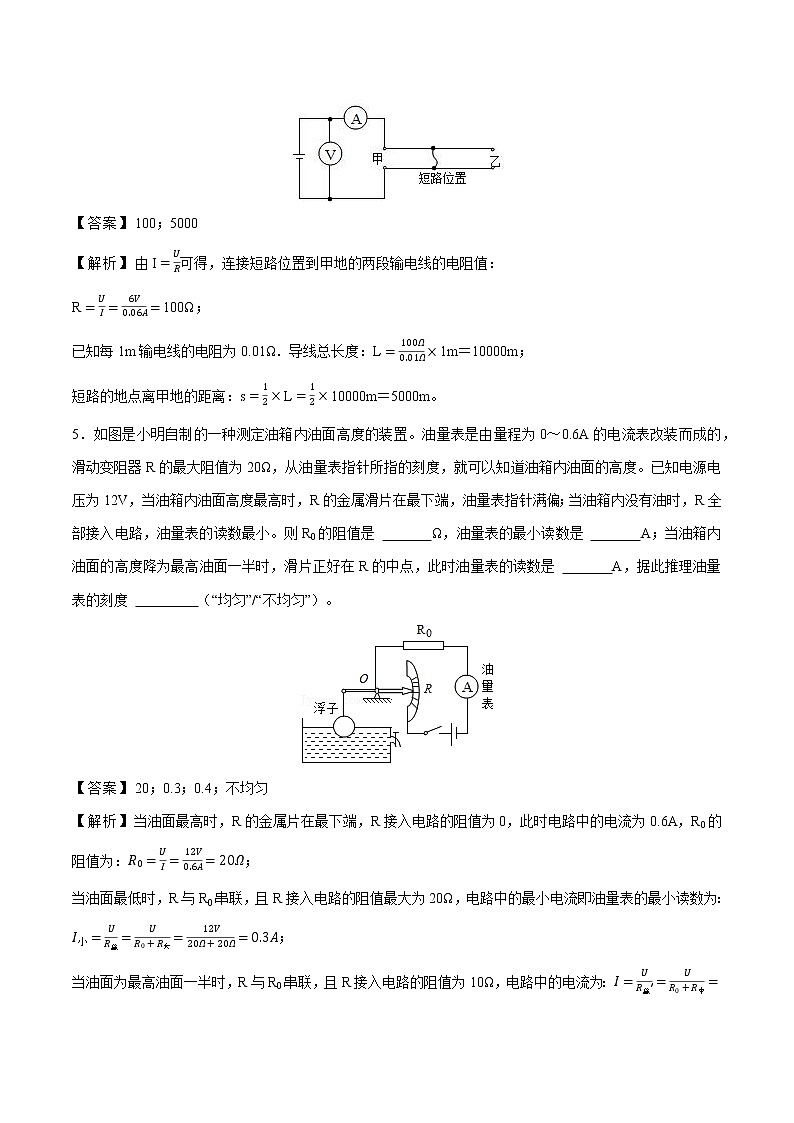

4．在相距15km的甲、乙兩地之間有兩條輸電線，已知每1m輸電線的電阻為0.01Ω，現輸電線在某處發生短路，為確定短路位置，檢修員利用電壓表、電流表和電源接成如圖所示電路進行檢測，當電壓表的示數為6V時，電流表的示數為0.06A，則甲地到短路位置之間的輸電線總阻值為 Ω，短路位置到甲地的距離是 m。
【答案】100；5000
【解析】由I=UR可得，連接短路位置到甲地的兩段輸電線的電阻值：
R=UI=6V0.06A=100Ω；
已知每1m輸電線的電阻為0.01Ω．導線總長度：L=100Ω0.01Ω×1m＝10000m；
短路的地點離甲地的距離：s=12×L=12×10000m＝5000m。
5．如圖是小明自制的一種測定油箱內油面高度的裝置。油量表是由量程為0～0.6A的電流表改裝而成的，滑動變阻器R的最大阻值為20Ω，從油量表指針?biāo)傅目潭?，就可以知道油箱?nèi)油面的高度。已知電源電壓為12V，當油箱內油面高度最高時，R的金屬滑片在最下端，油量表指針滿偏；當油箱內沒有油時，R全部接入電路，油量表的讀數最小。則R0的阻值是 Ω，油量表的最小讀數是 A；當油箱內油面的高度降為最高油面一半時，滑片正好在R的中點，此時油量表的讀數是 A，據此推理油量表的刻度 （“均勻”/“不均勻”）。
【答案】20；0.3；0.4；不均勻
【解析】當油面最高時，R的金屬片在最下端，R接入電路的阻值為0，此時電路中的電流為0.6A，R0的阻值為：R0=UI=12V0.6A=20Ω；
當油面最低時，R與R0串聯，且R接入電路的阻值最大為20Ω，電路中的最小電流即油量表的最小讀數為：I小=UR總=UR0+R大=12V20Ω+20Ω=0.3A；
當油面為最高油面一半時，R與R0串聯，且R接入電路的阻值為10Ω，電路中的電流為：I=UR總'=UR0+R中=12V20Ω+10Ω=0.4A；
在U和R0一定時，R最小時，油量表的最大讀數為0.6A，R最小時，油量表的讀數為0.3A，R在中點處，油量表的讀數為0.4A，可見油量表的讀數與R不成正比，故油量表刻度不均勻。
6．歐姆定律表明( )
A．導體電阻大小是由電流和電壓決定的
B．導體兩端的電壓跟電流成正比,跟電阻成反比
C．導體中的電流,跟導體兩端的電壓成正比,跟導體的電阻成反比
D．導體電阻大小跟電壓成正比,跟電流成反比
【答案】C
【解析】歐姆定律的內容是:導體中的電流,跟導體兩端的電壓成正比,跟導體的電阻成反比,故B,D錯誤,C正確;導體的電阻是導體本身具有的性質,與通過它的電流、它兩端的電壓無關,A錯誤.
7．根據歐姆定律可以導出公式R=UI，下列說法正確的是（ ）
A．當電壓U增大為原來的2倍時，電阻R也增大為原來的2倍
B．當電流I增大為原來的2倍時，電阻R減小為原來的二分之一
C．當導體兩端的電壓為零時，電阻不為零
D．當通過導體的電流為零時，電阻也為零
【答案】C
【解析】導體電阻是導體本身的一種性質，與通過導體的電流及導體兩端的電壓無關，
當電壓U增大為原來的2倍時、電流I增大為原來的2倍時、通過導體的電流為零時，導體的電阻不變，且不為0，所以，ABD不正確，C正確。

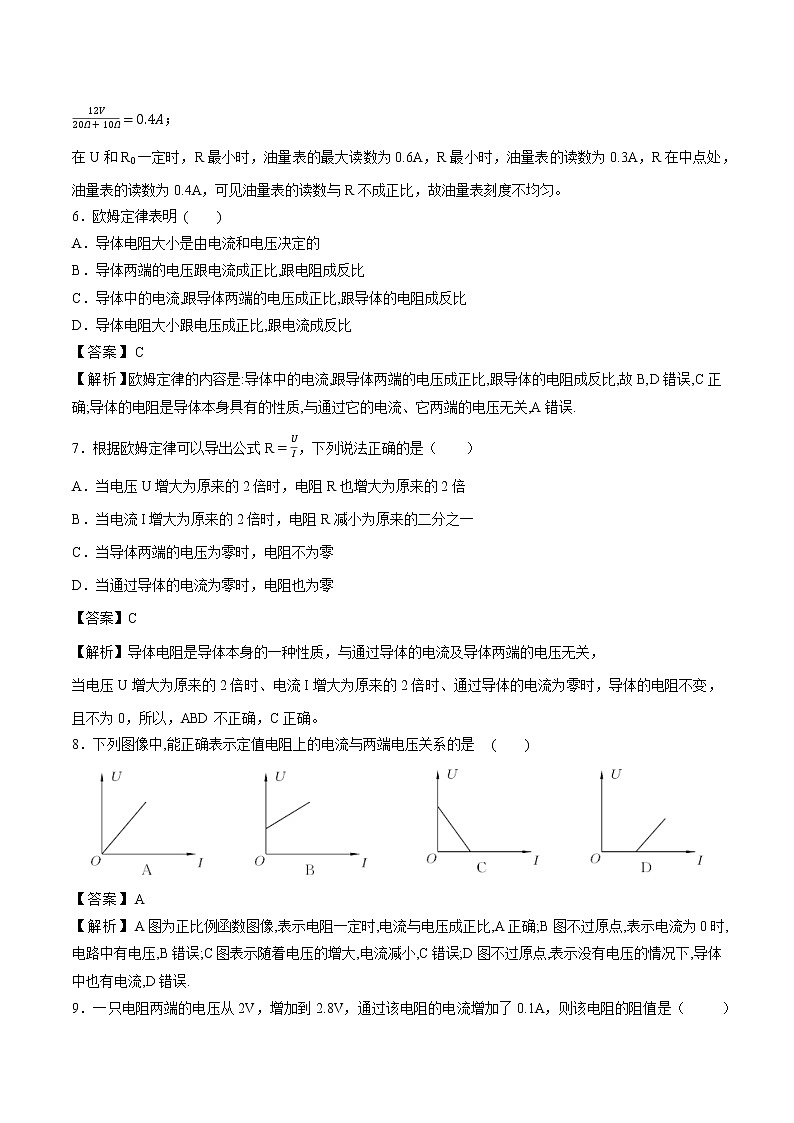

8．下列圖像中,能正確表示定值電阻上的電流與兩端電壓關系的是( )
【答案】A
【解析】A圖為正比例函數圖像,表示電阻一定時,電流與電壓成正比,A正確;B圖不過原點,表示電流為0時,電路中有電壓,B錯誤;C圖表示隨著電壓的增大,電流減小,C錯誤;D圖不過原點,表示沒有電壓的情況下,導體中也有電流,D錯誤.
9．一只電阻兩端的電壓從2V，增加到2.8V，通過該電阻的電流增加了0.1A，則該電阻的阻值是（ ）
A．8Ω B．20Ω C．28Ω D．無法確定
【答案】A
【解析】∵導體的電阻不變，
∴根據歐姆定律可知△U＝△IR，
∴導體的電阻為R=△U△I=2.8V?2V0.1A=8Ω。
10．如圖所示,R是一只光敏電阻,當光照射強度增大時,其電阻會減小.閉合開關S,減小對光敏電阻的照射強度,電壓表和電流表示數的變化情況是( )
A．兩表示數均減小B．電流表示數增大,電壓表示數減小
C．兩表示數均增大D．電流表示數減小,電壓表示數增大
【答案】D
【解析】光照射強度增大時,電阻R的阻值減小.若減小對光敏電阻的照射強度,電阻R的阻值增大,由歐姆定律可知電路中電流減小,燈泡兩端的電壓變小.由串聯電路的電壓規律可知,光敏電阻兩端的電壓與燈泡兩端的電壓之和等于電源電壓,因?yàn)殡娫措妷翰蛔?燈泡兩端的電壓變小,可知光敏電阻兩端的電壓增大,即電壓表示數增大.
11．在如圖所示的電路中，電源電壓保持不變。閉合開關S后，滑動變阻器的滑片P從中點向右滑動時（ ）
A．電流表示數減小，電壓表示數增大B．電流表示數增大，電壓表示數減小
C．電流表示數減小，電壓表示數不變D．電流表示數不變，電壓表示數不變
【答案】D
【解析】由電路圖可知，閉合開關S后，定值電阻R1與滑動變阻器R2并聯，電壓表測并聯電路兩端的電壓，電流表測通過R1的電流；
因?yàn)椴⒙?lián)電路中各支路互不影響，所以當滑片向右移動時，通過定值電阻R1的電流不變，即電流表示數不變；
由于電壓表測量并聯電路兩端的電壓（等于電源電壓），因此電壓表的示數始終不變，故D正確。
能力提升
12．如圖甲所示的電路，電源電壓恒定，滑動變阻器R上標有“20Ω 1A”的字樣，
R2＝6Ω，兩電表量程均保持不變，電路中各元件均在安全情況下工作。當閉合開關S1、斷開S2，滑片P移動到某一位置時，電流表和電壓表指針的位置如圖乙所示；當同時閉合開關S1、S2，滑動變阻器接入電路的阻值不變，此時電流表指針剛好達到所選量程的最大刻度值處。則R1的阻值是
Ω，電源電壓是 V。
【答案】7；7.2
【解析】當閉合開關S1、斷開S2，滑片P移動到某﹣位置時，R1與R2和滑動變阻器串聯，電流表和電壓表指針的位置如圖乙所示，電壓表測量滑動變阻器的電壓，由于滑動變阻器最大的電流為1A，故此時電流表選擇的小量程，為0.4A，
若滑動變阻器全部接入，此時滑動變阻器的電壓最大，最大為U滑＝IR＝0.4A×20Ω＝8V，
故電壓表選擇的是小量程，故此時電壓表的示數為2V，則滑動變阻器的電阻為R滑=UI=2V0.4A=5Ω，
則根據串聯電壓規律可以列等式U＝0.4A×（R1+R2+R滑）＝0.4A×（R1+11Ω），
當同時閉合開關S1、S2，滑動變阻器接入電路的阻值不變，此時電流表指針剛好達到所選量程的最大刻度值處，
R2被短路，只有滑動變阻器和R1接入電路，此時的電流為0.6A，
變阻器和R1接入電路，此時的電流為0.6A，
則可以列等式U＝0.6A×（R1+R滑）＝0.6A×（R+5Ω），
可以整理得出R1＝7Ω，
故R1的阻值是7Ω。
U＝0.6A×（R1+R滑）＝0.6A×（ 7Ω+5Ω）＝7.2V，故電源電壓是7.2V。
13．如圖所示，已知R1：R2＝3：1，當開關S閉合，甲、乙兩表為電壓表時，兩表示數之比U甲：U乙＝ ；當開關S斷開，甲、乙兩表為電流表時，兩表示數之比I甲：I乙＝ 。
【答案】4：1；3：4
【解析】當開關S閉合，甲、乙兩表都是電壓表，R1與R2串聯，電壓表甲測電源電壓、乙測R2兩端電壓，
串聯電路總電阻等于各分電阻之和，串聯電路各處電流相等，
由歐姆定律可知：U甲U乙=I(R1+R2)IR2=3+11=41；
若甲、乙兩表都是電流表，當開關S斷開時，R1與R2并聯，電流表甲測R2電流，乙測干路電流，
并聯電路各支路兩端電壓相等，由歐姆定律可得：I1I2=UR1UR2=R2R1=13，
并聯電路干路電流等于各支路電流之和，所以I甲I乙=I2I1+I2=31+3=34。
14．如圖甲，移動滑片使電阻R2的有效阻值從零逐漸變大，R1兩端電壓U的倒數與R2的阻值變化的圖象如圖乙所示，則電源電壓為 V，R1的阻值為 Ω。
【答案】4；6
【解析】由電路圖可知，閉合開關后，R1與R2串聯，電壓表V1測電源兩端的電壓，電壓表V2測R1兩端的電壓。
當滑片位于左端時，變阻器接入電路中的電阻為零，此時R1兩端的電壓最大，R1兩端電壓U的倒數最小，由圖乙可知，R1兩端電壓U的最小倒數為14V﹣1，則電源的電壓U＝4V；
由圖乙可知，當R2＝18Ω時，R1兩端電壓U的倒數為1V﹣1，即R1兩端的電壓U1＝1V，
因串聯電路中總電壓等于各分電壓之和，
所以，此時R2兩端的電壓U2＝U﹣U1＝4V﹣1V＝3V，
因串聯電路中各處的電流相等，
所以，電路中的電流I=U1R1=U2R2，即1VR1=3V18Ω，
解得：R1＝6Ω。
15．甲、乙、丙三根鎳鉻合金絲,其橫截面積關系S甲>S乙=S丙,長度關系為L甲=L乙I乙>I丙 B．I甲>I乙=I丙C．I甲
