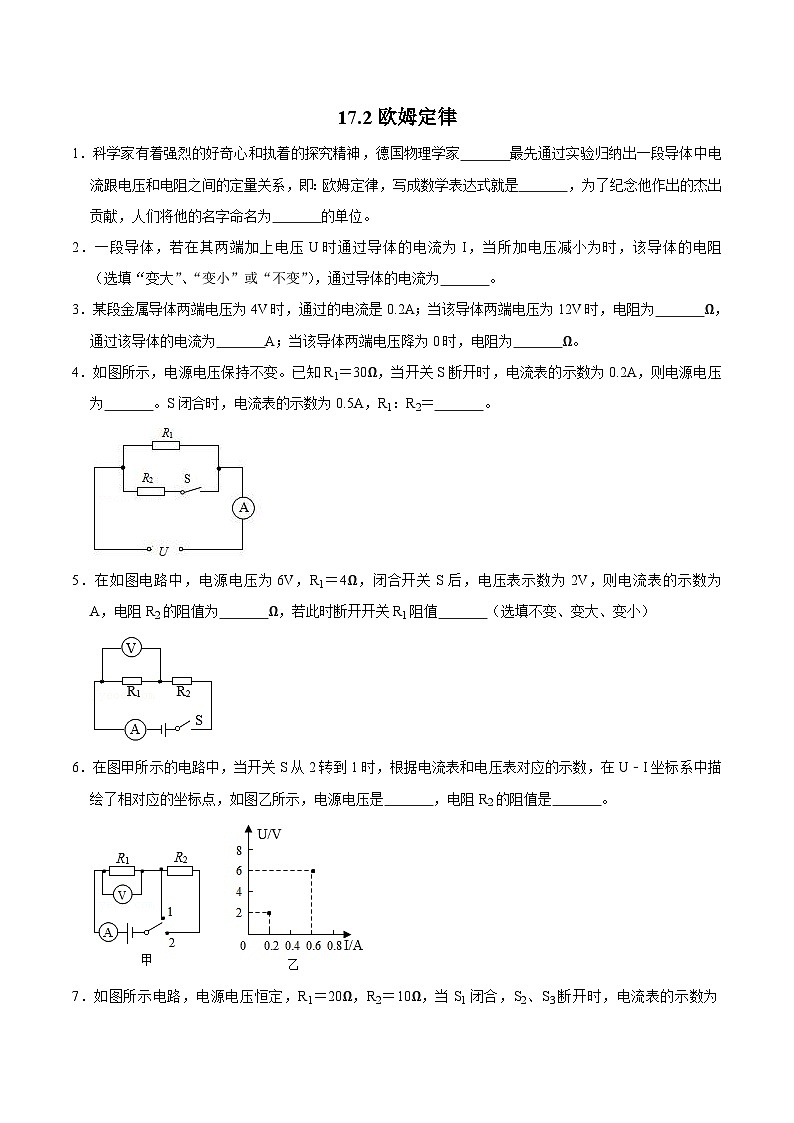

初中物理人教版九年級全冊第2節 歐姆定律優秀達標測試

這是一份初中物理人教版九年級全冊第2節 歐姆定律優秀達標測試，文件包含172歐姆定律練習原卷版-九年級物理全一冊同步精品備課人教版docx、172歐姆定律練習解析版-九年級物理全一冊同步精品備課人教版docx等2份試卷配套教學資源，其中試卷共19頁， 歡迎下載使用。

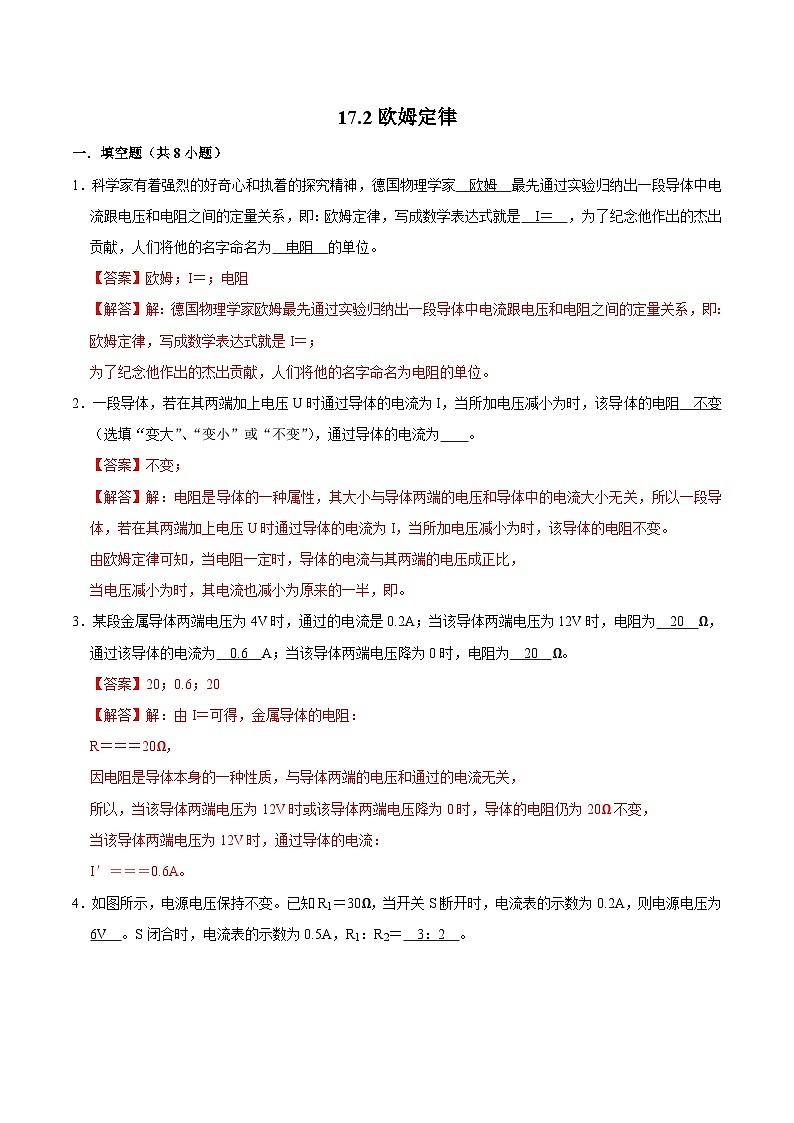

1．科學家有著強烈的好奇心和執著的探究精神，德國物理學家 歐姆 最先通過實驗歸納出一段導體中電流跟電壓和電阻之間的定量關系，即：歐姆定律，寫成數學表達式就是 I＝ ，為了紀念他作出的杰出貢獻，人們將他的名字命名為 電阻 的單位。
【答案】歐姆；I＝；電阻
【解答】解：德國物理學家歐姆最先通過實驗歸納出一段導體中電流跟電壓和電阻之間的定量關系，即：歐姆定律，寫成數學表達式就是I＝；
為了紀念他作出的杰出貢獻，人們將他的名字命名為電阻的單位。
2．一段導體，若在其兩端加上電壓U時通過導體的電流為I，當所加電壓減小為時，該導體的電阻 不變 （選填“變大”、“變小”或“不變”），通過導體的電流為 。
【答案】不變；
【解答】解：電阻是導體的一種屬性，其大小與導體兩端的電壓和導體中的電流大小無關，所以一段導體，若在其兩端加上電壓U時通過導體的電流為I，當所加電壓減小為時，該導體的電阻不變。
由歐姆定律可知，當電阻一定時，導體的電流與其兩端的電壓成正比，
當電壓減小為時，其電流也減小為原來的一半，即。
3．某段金屬導體兩端電壓為4V時，通過的電流是0.2A；當該導體兩端電壓為12V時，電阻為 20 Ω，通過該導體的電流為 0.6 A；當該導體兩端電壓降為0時，電阻為 20 Ω。
【答案】20；0.6；20
【解答】解：由I＝可得，金屬導體的電阻：
R＝＝＝20Ω，
因電阻是導體本身的一種性質，與導體兩端的電壓和通過的電流無關，
所以，當該導體兩端電壓為12V時或該導體兩端電壓降為0時，導體的電阻仍為20Ω不變，
當該導體兩端電壓為12V時，通過導體的電流：
I′＝＝＝0.6A。

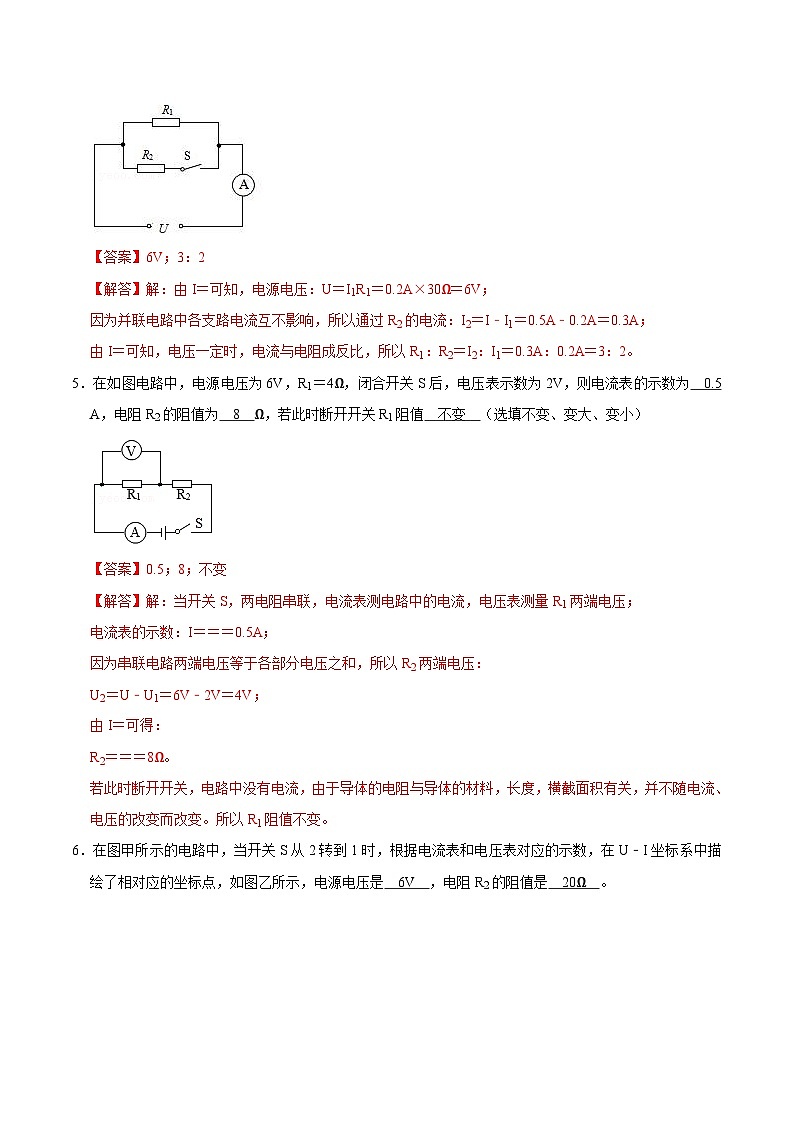

4．如圖所示，電源電壓保持不變。已知R1＝30Ω，當開關S斷開時，電流表的示數為0.2A，則電源電壓為 6V 。S閉合時，電流表的示數為0.5A，R1：R2＝ 3：2 。
【答案】6V；3：2
【解答】解：由I＝可知，電源電壓：U＝I1R1＝0.2A×30Ω＝6V；
因為并聯電路中各支路電流互不影響，所以通過R2的電流：I2＝I﹣I1＝0.5A﹣0.2A＝0.3A；
由I＝可知，電壓一定時，電流與電阻成反比，所以R1：R2＝I2：I1＝0.3A：0.2A＝3：2。
5．在如圖電路中，電源電壓為6V，R1＝4Ω，閉合開關S后，電壓表示數為2V，則電流表的示數為 0.5 A，電阻R2的阻值為 8 Ω，若此時斷開開關R1阻值 不變 （選填不變、變大、變?。?br>【答案】0.5；8；不變
【解答】解：當開關S，兩電阻串聯，電流表測電路中的電流，電壓表測量R1兩端電壓；
電流表的示數：I＝＝＝0.5A；
因為串聯電路兩端電壓等于各部分電壓之和，所以R2兩端電壓：
U2＝U﹣U1＝6V﹣2V＝4V；
由I＝可得：
R2＝＝＝8Ω。
若此時斷開開關，電路中沒有電流，由于導體的電阻與導體的材料，長度，橫截面積有關，并不隨電流、電壓的改變而改變。所以R1阻值不變。
6．在圖甲所示的電路中，當開關S從2轉到1時，根據電流表和電壓表對應的示數，在U﹣I坐標系中描繪了相對應的坐標點，如圖乙所示，電源電壓是 6V ，電阻R2的阻值是 20Ω 。
【答案】6V；20Ω
【解答】解：（1）由電路圖可知，當S接1時，電路為R1的簡單電路，電壓表測電源的電壓，電流表測電路中的電流；
由圖乙可知，電源的電壓U＝6V；
（2）當S接2時，兩電阻串聯，電壓表測R1兩端的電壓，電流表測串聯電路的電流；
由圖乙可知，U1＝2V，電路中的電流I＝0.2A，
因串聯電路中總電壓等于各分電壓之和，
所以，R2兩端的電壓：
U2＝U﹣U1＝6V﹣2V＝4V，
由I＝可得，電阻R2的阻值：
R2＝＝＝20Ω。
7．如圖所示電路，電源電壓恒定，R1＝20Ω，R2＝10Ω，當S1閉合，S2、S3斷開時，電流表的示數為0.6A，電源電壓為 6 V；當S2閉合，S1、S3斷開時，電流表示數為 0.2 A；當S1、S3閉合，S2斷開時，電流表示數為 0.9 A。
【答案】6；0.2；0.9
【解答】解：
（1）由電路圖知，當S1閉合，S2、S3斷開時，只有R2連入電路中，電流表測R2的電流，
由I＝可得電源電壓：
U＝U2＝I2R2＝0.6A×10Ω＝6V；
（2）由電路圖知，當S2閉合，S1、S3斷開時，R1與R2串聯，電流表測電路的電流，
由串聯電路電阻特點知：R＝R1+R2＝20Ω+10Ω＝30Ω，
則電流表示數：
I＝＝＝0.2A；
（3）由電路圖知，當S1、S3閉合，S2斷開時，R1與R2并聯，電流表測干路電流，
由并聯電路電壓特點知：U＝U1＝U2＝6V，
由并聯電路的電流特點和I＝可得，電流表示數：
I′＝I1+I2＝+I2＝+0.6A＝0.9A。
8．如圖所示，開關S閉合后，燈L1、L2都能發光，則甲是 電壓表 （選填“電壓表”或“電流表”），若開關S斷開后，燈L1、L2都能發光，且甲、乙兩表的示數之比為4：3，則L1、L2電阻之比為 3：1 。
【答案】電壓表；3：1
【解答】解：（1）開關S閉合后，甲乙表必須是相當于開路的電壓表，這樣電流才能通過燈泡L2、L1，燈L1、L2都能發光。
（2）當S斷開時，甲乙表必須是相當于導線的電流表，兩燈泡才能發光，并且兩電燈并聯，甲表測總電流，乙表測流過L2的電流，
已知甲、乙兩表的示數之比為4：3，設甲表中電流為I甲＝4I，則乙表中電流為I2＝I乙＝3I，
則由并聯電路的電流特點可知，流過R1中的電流I1＝I甲﹣I乙＝4I﹣3I＝I；
由歐姆定律I＝可得：＝＝＝＝。
二．選擇題（共13小題）
9．關于歐姆定律的表達式I＝U/R下列說法正確的是（ ）
A．導體兩端的電壓與通過導體的電流成正比
B．通過導體的電流與導體兩端的電壓成正比
C．電阻一定時，通過導體的電流與導體兩端的電壓成正比
D．電壓一定時，導體的電阻與通過導體的電流成反比
【答案】C
【解答】解：根據歐姆定律的內容可知：對于某一段導體來說電阻的阻值不變，即電阻一定時，導體中的電流與導體兩端的電壓成正比；當導體兩端的電壓一定時，通過導體的電流與導體的電阻成反比。故ABD選項不正確，C選項正確。
10．在利用歐姆定律I＝的一次實驗中，測得2Ω電阻的兩端電壓U＝1V，則通過該電阻的電流是（ ）
A．0.5AB．0.1AC．2AD．1A
【答案】A
【解答】解：根據歐姆定律可得，通過該電阻的電流：
I＝＝＝0.5A。
11．一段導體接在電源電壓為8V的電路中，通過導體的電流為0.4A，這段導體的電阻為（ ）
A．10ΩB．20ΩC．40ΩD．80Ω
【答案】B
【解答】解：由I＝可得，導體的電阻：
R＝＝＝20Ω，故ACD錯誤、B正確。
12．一個阻值為20Ω的電阻，測得通過它的電流為5A，那么此時加在這個電阻兩端的電壓是（ ）
A．4VB．10VC．0.25VD．100V
【答案】D
【解答】解：
由題已知電阻大小為20Ω，通過它的電流為5A，
根據I＝得電阻兩端的電壓：U＝IR＝5A×20Ω＝100V．所以ABC錯誤，D正確。
13．甲、乙兩電阻分別接在電壓比是2：1的電路中，已知它們的電阻之比是2：3，則通過它們的電流之比是（ ）
A．1：1B．2：1C．4：3D．3：1
【答案】D
【解答】解：通過甲、乙兩電阻的電流之比為：
I甲：I乙＝：＝×＝2×＝3。
14．在探究通過導體的電流與其兩端電壓的關系時，利用實驗數據作出了如圖所示的圖象。根據圖象，下列說法正確的是（ ）
A．導體甲的電阻大于導體乙的電阻
B．通過導體乙的電流與其兩端的電壓成反比
C．將兩導體并聯后接在3 V的電源上時，干路中的電流為0.6 A
D．當兩導體串聯后接在電壓為4.5 V的電源上時，電路消耗的功率為1.35W
【答案】D
【解答】解：A、由圖象可知，當通過甲、乙的電流都0.3A時，乙兩端電壓大于甲兩端電壓，由R＝可知乙的電阻大于甲的電阻，故A錯誤；
B、由圖象可知，通過導體乙的電流與兩端的電壓成正比例函數，即通過導體乙的電流與兩端的電壓成正比，故B錯誤；
C、由并聯電路的電壓特點可知，當導體甲與乙并聯后接入電路后它們的電壓相等，當U＝3V時，I甲＝0.6A，I乙＝0.3A，干路中的電流I＝IA+IB＝0.6A+0.3A＝0.9A，故C錯誤；
D、當兩導體串聯后接在電壓為4.5 V的電源上時，根據串聯電路特點結合圖象可知U甲＝1.5V，U乙＝3V，此時通過電路的電流為0.3A，電路消耗的電功率：P＝U′I＝4.5V×0.3A＝1.35W，故D正確。
15．在如圖1所示的電路中，開關S閉合時，電壓表V和V1的示數如圖2甲、乙所示，則該電路中的電流為（ ）
A．1 AB．0.4 AC．0.2 AD．0.6 A
【答案】D
【解答】解：由圖可看出，電壓表V測量總電壓U，電壓表V1測量燈泡L兩端電壓；
根據串聯電路的電壓規律為：U＝U1+U2；可知U大于U1，故電壓表甲使用大量程，示數為U＝6V；電壓表乙使用小量程，示數為U1＝2.4V；
電阻R兩端的電壓為U2＝U﹣U1＝6V﹣2.4V＝3.6V；
電流中電流為：I＝＝＝0.6A；
故ABC錯誤；D正確；
16．一電阻的兩端電壓為2V時，通過它的電流為0.5A，如果加在它兩端的電壓升高到6V，要測通過它的電流，實驗室具有量程為0.06A，0.1A和0.3A三種電流表，那么應選用的電流表的量程是（ ）
A．0.06AB．0.1A
C．0.3AD．量程太小，不能使用
【答案】D
【解答】解：由I＝可得，電阻的阻值：
R＝＝＝4Ω，
因電阻是導體本身的一種性質，與導體兩端的電壓和通過的電流無關，
所以，當電阻兩端的電壓升高到6V時，電阻的阻值仍為4Ω不變，
此時通過電阻的電流：
I′＝＝＝1.5A＞0.3A，
所以，三電流表的量程太小，不能使用。
17．如圖所示電路，當開關S閉合，甲、乙兩表為電壓表時，兩表讀數之比U甲：U乙＝1：4，則（ ）
A．R1：R2＝1：3
B．R1：R2＝4：1
C．若將開關S斷開，且將甲、乙兩表換為電流表，兩表讀數之比 I甲：I乙為3：4
D．若將開關S斷開，且將甲、乙兩表換為電流表，兩表讀數之比 I甲：I乙為 4：3
【答案】D
【解答】解：（1）當開關S閉合，甲、乙兩表為電壓表時，兩電阻串聯，乙電壓表測電源的電壓，甲電壓表測R2兩端的電壓，
因串聯電路中總電壓等于各分電壓之和，
所以，兩電阻兩端的電壓之比：
＝＝＝，
因串聯電路中各處的電流相等，
所以，由I＝可得，兩電阻的阻值之比：
＝＝＝，故AB錯誤；
（2）若將開關S斷開，且將甲、乙兩表換為電流表，兩電阻并聯，電流表乙測通過R2支路的電流，電流表甲測干路電流，
因并聯電路中各支路兩端的電壓相等，
所以，通過兩電阻的電流之比：
＝＝＝，
因并聯電路中干路電流等于各支路電流之和，
所以，兩電流表的示數之比：
＝＝＝，故C錯誤、D正確。
18．如圖所示的電路中，電源電壓保持不變，閉合開關S，當滑動變阻器滑片向左移動時（ ）
A．電流表示數不變，電壓表示數變小B．電流表示數變小，電壓表示數不變
C．電流表示數不變，電壓表示數變大D．電流表、電壓表示數均不變
【答案】C
【解答】解：由電路圖可知，燈泡L2與滑動變阻器串聯后再與L1并聯，電流表測通過L1的電流，電壓表測滑片右側部分兩端的電壓．
因并聯電路中各支路獨立工作、互不影響，
所以，滑片移動時，通過L1的電流不變，即電流表的示數不變；
因電壓表的內阻很大、在電路中相當于斷路，
所以，當滑動變阻器滑片向左移動時，接入電路中的電阻不變，滑片右側部分電阻絲的電阻變大，
由I＝可知，通過滑動變阻器的電流不變，
由U＝IR可知，滑片右側部分電阻絲兩端的電壓變大，即電壓表示數變大．
19．將粗細均勻的電阻絲圍成閉合的等邊三角形abc，如圖所示，分別將a、b和a、c兩端接在同一電源上，則兩次通過ab的電流大小之比是（ ）
A．1：1B．2：1C．1：2D．2：3
【答案】B
【解答】解：設電源的電壓為U，Rab＝Rbc＝Rac＝R，
當a、b接入電源時Rab、Racb并聯，
通過ab的電流為I1＝；
當a、c接入電源時Rabc、Rac并聯，
通過ab的電流為I2＝＝；
所以I1：I2＝：＝2：1。
20．如圖所示是一種煙霧報警器的電路圖，開關S處于閉合狀態，R0是定值電阻，R為感光電阻，光照越強，阻值越小。煙霧濃度增大時射向R的光被遮擋，R受到的光照變?nèi)?。?dāng)煙霧濃度增大時，下列判斷正確的是（ ）
A．電流表的示數變大B．電壓表的示數變小
C．電壓表與電流表的示數之比不變D．電壓表與電流表的示數之比變大
【答案】D
【解答】解：
AB．由電路圖可知，R0與R串聯，電壓表測R兩端的電壓，電流表測電路中的電流。因光敏電阻的阻值隨光照強度的減弱而增大，所以，當煙霧濃度增大時，光照變小，感光電阻R阻值變大，電路中的總電阻變大，由I＝可知電路中的電流變小，即電流表的示數變小，由串聯分壓規律可知R兩端的電壓變大，即電壓表的示數變大，故AB錯誤；
CD．電壓表的示數變大，電流表的示數變小，電壓表與電流表的示數之比變大，故C錯誤、D正確。
21．如圖所示是電阻甲和乙的I﹣U圖象，下列說法正確的是（ ）
A．電阻乙為定值電阻
B．當電阻甲兩端電壓為2V時，R甲＝0.4Ω
C．只將電阻甲和乙串聯，若電路電流為0.2A時，則電路總電阻為15Ω
D．只將電阻甲和乙并聯，若電源電壓為2V時，則電路總電流為0.4A
【答案】C
【解答】解：
A、由圖象可知，通過甲的電流與電壓成正比，通過乙的電流與電壓不成正比，根據歐姆定律可知，甲電阻的阻值不變，為定值電阻；乙電阻的阻值在變化，不是定值電阻，故A錯誤；
B、由圖象可知，當甲兩端電壓為2V時，通過甲的電流為0.4A，則R甲＝＝＝5Ω；故B錯誤；
C、只將電阻甲和乙串聯，當電路電流為0.2A時，通過甲、乙的電流均為0.2A，
由圖象可知，U甲＝1V，U乙＝2V，
因為串聯電路中總電壓等于各分電壓之和，
所以電路的總電壓：U＝U甲+U乙＝1V+2V＝3V，
電路的總電阻：
R總＝＝＝15Ω，故C正確；
D、只將電阻甲和乙并聯，當電源電壓為2V時，根據并聯電路的電壓特點可知兩電阻兩端的電壓都為2V，
由圖象可知，I甲＝0.4A，I乙＝0.2A，
因為并聯電路中干路電流等于各支路電流之和，
所以電路總電流：I＝I甲+I乙＝0.4A+0.2A＝0.6A，故D錯誤。
三．計算題（共1小題）
22．如圖所示，閉合開關，當滑片P移動到最左端A處時，電壓表示數為6V，電流表示數為0.6A：當滑片P移動到最右端B處時，電壓表示數為2V．電源電壓保持恒定，求：
（1）電源的電壓；
（2）R的阻值；
（3）滑動變阻器的最大阻值。
【答案】（1）電源的電壓為6V；
（2）R的阻值為10Ω；
（3）滑動變阻器的最大阻值為20Ω。
【解答】解：
（1）由圖知，當滑片P在A端時，只有R連接入電路，電壓表測R兩端電壓，即電源電壓，
所以電源的電壓U＝6V；
（2）滑片P在A端時，電壓表示數為6V，電流表示數為0.6A，
由歐姆定律可得R的阻值：
R＝＝＝10Ω；
（3）由圖知，當滑片P在B端時，R與變阻器的最大值串聯，電壓表測R兩端電壓，電流表測電路中電流，
由串聯電路特點和歐姆定律可得，此時電路中的電流：
I'＝I滑＝IR＝＝＝0.2A，
此時變阻器兩端的電壓：U滑＝U﹣UR＝6V﹣2V＝4V，
所以滑動變阻器的最大阻值：
R滑＝＝＝20Ω。
答：（1）電源的電壓為6V；
（2）R的阻值為10Ω；
（3）滑動變阻器的最大阻值為20Ω。
