2021學年第2節 歐姆定律精品隨堂練習題

這是一份2021學年第2節 歐姆定律精品隨堂練習題，共14頁。試卷主要包含了單選題，填空題，計算題等內容，歡迎下載使用。

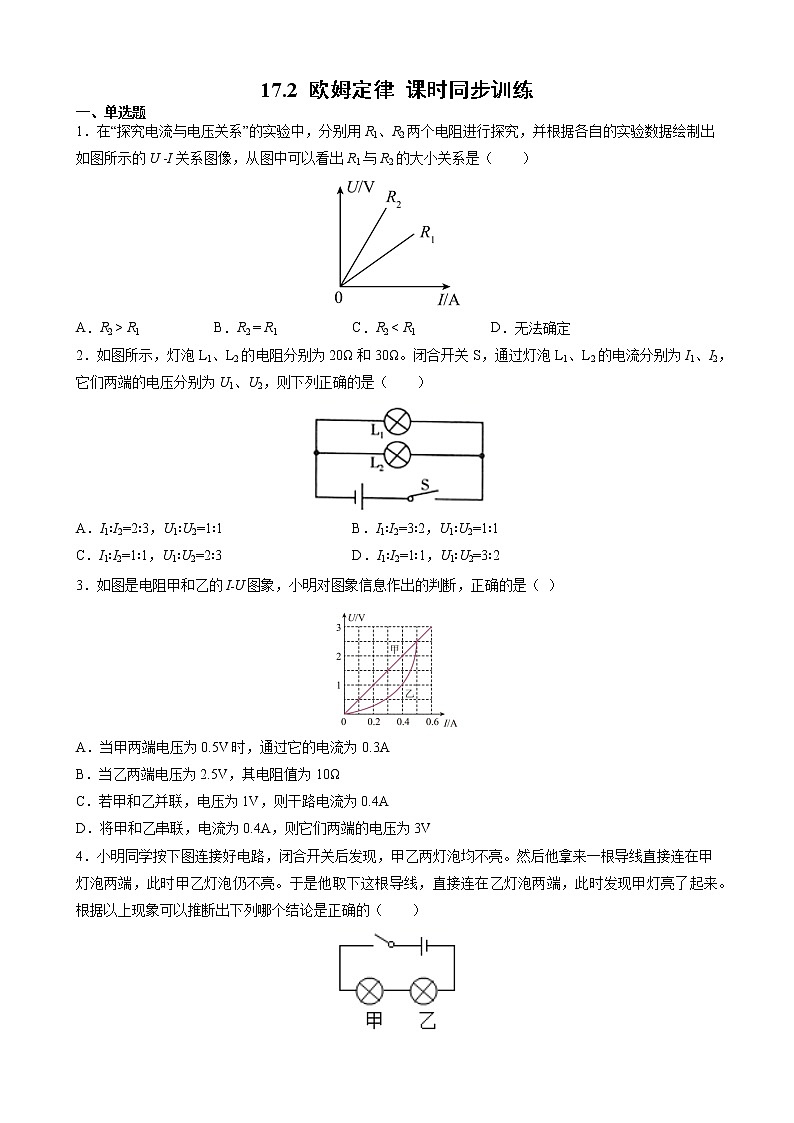

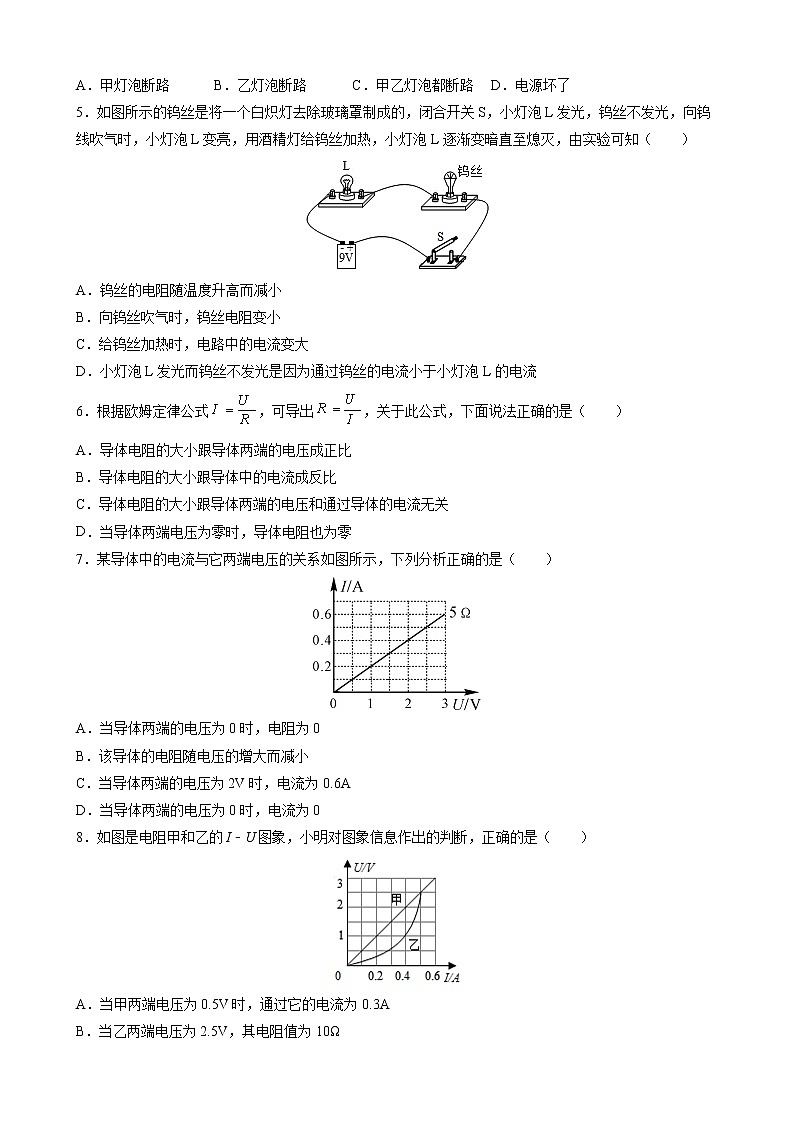

17.2 歐姆定律 課時同步訓練一、單選題1．在“探究電流與電壓關系”的實驗中，分別用R1、R2兩個電阻進行探究，并根據各自的實驗數據繪制出如圖所示的U -I關系圖像，從圖中可以看出R1與R2的大小關系是（　?。?/span>A．R2 > R1 B．R2 = R1 C．R2 < R1 D．無法確定2．如圖所示，燈泡L1、L2的電阻分別為20Ω和30Ω。閉合開關S，通過燈泡L1、L2的電流分別為I1、I2，它們兩端的電壓分別為U1、U2，則下列正確的是（　?。?/span>A．I1∶I2=2∶3，U1∶U2=1∶1 B．I1∶I2=3∶2，U1∶U2=1∶1C．I1∶I2=1∶1，U1∶U2=2∶3 D．I1∶I2=1∶1，U1∶U2=3∶23．如圖是電阻甲和乙的I﹣U圖象，小明對圖象信息作出的判斷，正確的是（ ）A．當甲兩端電壓為0.5V時，通過它的電流為0.3AB．當乙兩端電壓為2.5V，其電阻值為10ΩC．若甲和乙并聯，電壓為1V，則干路電流為0.4AD．將甲和乙串聯，電流為0.4A，則它們兩端的電壓為3V4．小明同學按下圖連接好電路，閉合開關后發現，甲乙兩燈泡均不亮。然后他拿來一根導線直接連在甲燈泡兩端，此時甲乙燈泡仍不亮。于是他取下這根導線，直接連在乙燈泡兩端，此時發現甲燈亮了起來。根據以上現象可以推斷出下列哪個結論是正確的（　?。?/span>A．甲燈泡斷路 B．乙燈泡斷路 C．甲乙燈泡都斷路 D．電源壞了5．如圖所示的鎢絲是將一個白熾燈去除玻璃罩制成的，閉合開關S，小燈泡L發光，鎢絲不發光，向鎢線吹氣時，小燈泡L變亮，用酒精燈給鎢絲加熱，小燈泡L逐漸變暗直至熄滅，由實驗可知（　?。?/span>A．鎢絲的電阻隨溫度升高而減小B．向鎢絲吹氣時，鎢絲電阻變小C．給鎢絲加熱時，電路中的電流變大D．小燈泡L發光而鎢絲不發光是因?yàn)橥ㄟ^(guò)鎢絲的電流小于小燈泡L的電流6．根據歐姆定律公式，可導出，關于此公式，下面說法正確的是（　?。?/span>A．導體電阻的大小跟導體兩端的電壓成正比B．導體電阻的大小跟導體中的電流成反比C．導體電阻的大小跟導體兩端的電壓和通過導體的電流無關D．當導體兩端電壓為零時，導體電阻也為零7．某導體中的電流與它兩端電壓的關系如圖所示，下列分析正確的是（　?。?/span>A．當導體兩端的電壓為0時，電阻為0B．該導體的電阻隨電壓的增大而減小C．當導體兩端的電壓為2V時，電流為0.6AD．當導體兩端的電壓為0時，電流為08．如圖是電阻甲和乙的I﹣U圖象，小明對圖象信息作出的判斷，正確的是（　?。?/span>A．當甲兩端電壓為0.5V時，通過它的電流為0.3AB．當乙兩端電壓為2.5V，其電阻值為10ΩC．將甲和乙串聯，若電流為0.3A，則它們兩端的電壓為2VD．若甲和乙并聯，若電壓為1V，則它們的干路電流為0.4A9．如圖所示，電源電壓保持不變，當開關S閉合后，使滑動變阻器的滑片P向右移動過程中，以下說法正確的是（　?。?/span>A．電壓表的示數變小 B．電流表A2的示數變小C．電流表A1的示數變小 D．以上的說法都不正確10．如圖所示，電壓U不變，當閉合開關S時，電流表示數變大的電路是（　?。?/span>A． B．C． D．

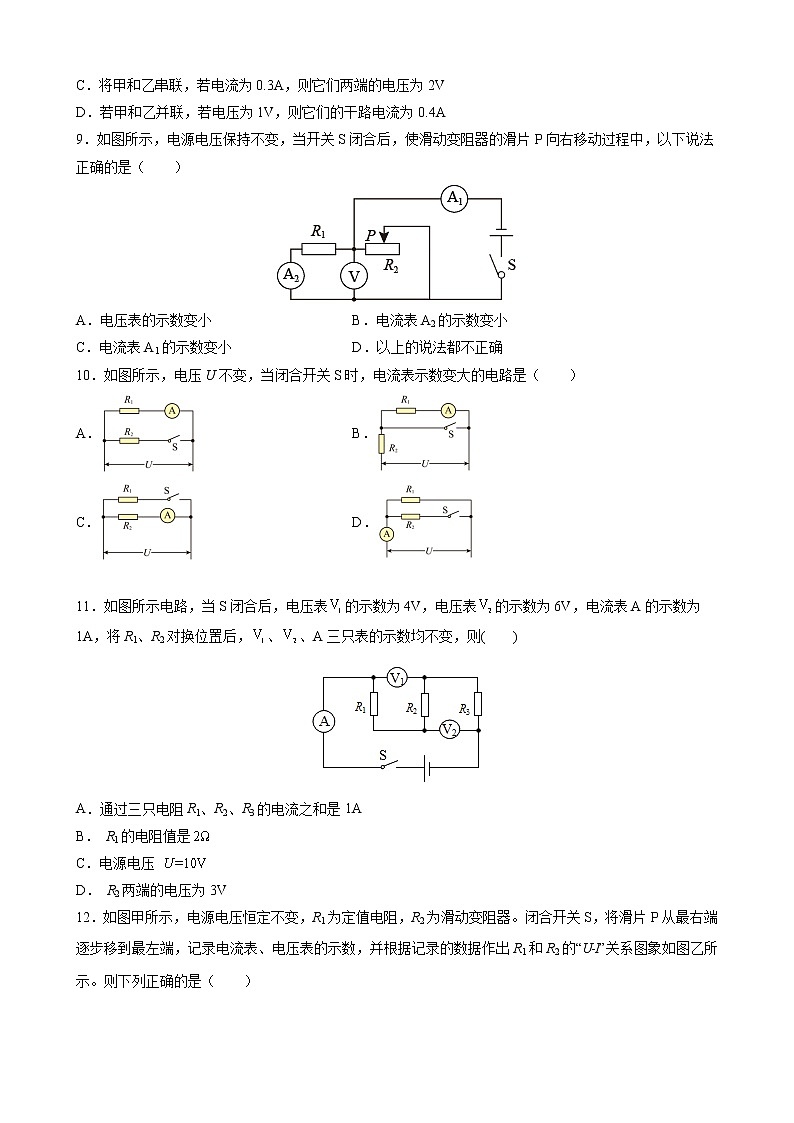

 11．如圖所示電路，當S閉合后，電壓表的示數為4V，電壓表的示數為6V，電流表A的示數為1A，將R1、R2對換位置后，、、A三只表的示數均不變，則(　　)A．通過三只電阻R1、R2、R3的電流之和是1AB． R1的電阻值是C．電源電壓 D． R2兩端的電壓為3V12．如圖甲所示，電源電壓恒定不變，R1為定值電阻，R2為滑動變阻器。閉合開關S，將滑片P從最右端逐步移到最左端，記錄電流表、電壓表的示數，并根據記錄的數據作出R1和R2的“U﹣I”關系圖象如圖乙所示。則下列正確的是（　　）A．圖Ⅱ為R2的“U﹣I”圖象 B．當R2＝R1時，電流的大小為0.2AC．電源電壓為8V D．R1的阻值為30Ω二、填空題13．如圖所示的電路中，電源電壓保持不變.閉合電鍵S，當滑片P向右移動時，電流表A的示數將_________，電流表A的示數和電壓表V的示數的乘積將_________.(將選填“變大”、“不變”或“變小”)14．如圖甲，移動滑片使電阻R2的有效阻值從零逐漸變大，R1兩端電壓U的倒數與R2的阻值變化的圖像如圖乙所示，則電源電壓為 ______V，R1的阻值為 ______Ω。15．一段導體兩端加5V電壓，通過的電流是0.2A，這段導體的電阻是___Ω，若通過的電流是0.4A，導體兩端的電壓為____V。16．如圖所示電路中，電阻R1=10歐滑動變阻器R2的滑片P移到最左端時電流表的示數為1.2安，滑動變阻器的滑片P移到最右端時電流表的示數為0.4安，則滑動變阻器的阻值變化范圍為_________歐.當滑動變阻器的滑片移到如圖所示位置時，電壓表V1的示數為8伏，則V2的示數為_________伏，當滑動變阻器的滑片向右移動時，電壓表V1的示數將_________，電壓表V2的示數將_________，電流表A的示數將_________.(選填“變大”、“變小”或“不變”)17．如圖所示，電源電壓保持不變，的阻值為，的阻值為，當開關S斷開時，電流表示數為，當開關S閉合時，電流表示數為，則I1∶I2=________。 三、計算題18．如圖所示的電路，電源電壓保持不變，電阻R1、R2分別為20Ω和30Ω，只閉合開關S1時，電流表的示數為0.3A，求：（1）電源電壓；（2）S1、S2均閉合時，電流表的示數。   19．實驗小組的同學設計了如圖所示的電路，已知電源電壓恒定不變，電阻R1的阻值為1Ω。閉合開關S，調節滑動變阻器滑片P的位置，根據電路中電壓表和電流表的數據描繪了如圖所示的兩條U-I圖線。其中利用電壓表V1和電流表A的數據描繪出甲圖線，利用電壓表V2和電流表A的數據描繪出乙圖線。求：(1)定值電阻R2的阻值；(2)電源電壓U。       20．如圖所示的電路中，電源電壓U不變，r、R1和R2均為定值電阻，其中r=1Ω，R1=14Ω，S1為單刀單擲開關，S2為單刀雙擲開關。閉合S1，將S2擲于1端，電壓表V的示數U1=2.8V；將S2切換到2端，電壓表V的示數U2=2.7V。求：（1）電源電壓U的大?。?/span>（2）電阻R2的阻值。           參考答案1．A【解析】由圖示可知，當電流相等時，電阻R2兩端的電壓較高，由可知，電阻R2的電阻值較大，故A項符合題意，BCD項不符合題意。 故選A。2．B【解析】兩燈并聯，燈泡L1、L2的電阻分別為20Ω和30Ω，由并聯電路各支路電壓相等，故兩端的電壓之比U1∶U2=1∶1在電壓相等時，通過燈的電流與燈的電阻成反比，通過燈泡L1、L2的電流之比為I1∶I2=R2∶R1=30Ω∶20Ω=3∶2故選B。3．D【解析】A．由圖象可知，當甲兩端電壓為0.5V時，通過它的電流為0.1A，故A錯誤；B．由圖象可知，當乙兩端電壓為2.5V時，通過的電流為0.5A，由可得，乙的阻值為故B錯誤；C．若甲和乙并聯，若電壓為1V，則它們兩端的電壓均為1V，由圖象可知此時，由并聯電路中干路電流等于各支路電流之和可知，干路電流：故C錯誤；D．將甲和乙串聯，電流為0.4A，則通過兩電阻的電流均為0.4A，由圖象可知此時 ，由串聯電路中總電壓等于各分電壓之和可知，它們兩端的電壓：故D正確。故選D。4．B【解析】由電路圖知，甲乙兩燈泡串聯，閉合開關后發現，甲乙兩燈泡不亮，說明電路處于斷路狀態；用一根導直接連在甲燈泡兩端，此時甲乙燈泡仍不亮，說明甲燈泡之外的電路處于斷路狀態；用一根導直接連在乙燈泡兩端，此時發現甲燈了起來，說明此時已經通路；所以，斷路故障在乙燈泡上，即乙燈泡斷路。故選B。5．B【解析】AC．用酒精燈對白熾燈的鎢絲加熱，鎢絲的溫度升高，觀察到小燈泡L的亮度明顯變暗，說明通過小燈泡L的電流變小，鎢絲的電阻增大，故AC不符合題意；B．閉合開關S，小燈泡L發光，鎢絲不發光，向鎢絲吹氣時，小燈泡L變亮，說明通過小燈泡的電流變大，則鎢絲的電阻減小，故B符合題意；D．由于鎢絲和小燈泡串聯接入電路中，則通過它們的電流是相同的，故D不符合題意。故選B。6．C【解析】A．當導體中電流一定時，應該是導體兩端電壓跟這段導體的電阻成正比，而不是導體電阻的大小跟導體兩端的電壓成正比，故A錯誤；B．導體兩端電壓一定時，電流跟電阻成反比，而不是導體電阻的大小跟導體中的電流成反比；故B錯誤；C．導體的電阻的大小由導體的材料長度橫截面積來決定，跟導體兩端的電壓和通過導體的電流無關，故C正確；D．當導體兩端電壓為零時，導體電阻不為零，故D錯誤。故選C。7．D【解析】ABD．由圖像上看出，當導體兩端的電壓為0時，電流為0，但是電阻不為零，因?yàn)殡娮枋菍?dǎo)體本身的一種性質，與材料、長度、橫截面積以及溫度有關，與電壓和電流沒有關系，故AB不正確，D正確；C．由圖知，當導體兩端電壓為2V時，對應的電流為0.4A，故C不正確。故選D。8．C【解析】A．由圖象可知，當甲兩端電壓為0.5V時，通過它的電流為0.1A，故A錯誤；B．由圖象可知，當乙兩端電壓為2.5V時，通過的電流為0.5A，由可得，乙的阻值故B錯誤；C．將甲和乙串聯，若電流為0.3A，則通過兩電阻的電流均為0.3A，由圖象可知此時，由串聯電路中總電壓等于各分電壓之和可知，它們兩端的電壓故C正確；D．若甲和乙并聯，若電壓為1V，則它們兩端的電壓均為1V，由圖象可知此時，由并聯電路中干路電流等于各支路電流之和可知，干路電流故D錯誤。故選C。9．C【解析】由電路圖可知，兩電阻并聯，電流表A1測干路電流，電流表A2測流過電阻R1的電流，等效電路圖如圖所示；A．電源電壓不變，電壓表示數不變，故A錯誤；B．由歐姆定律可知，流過R1的電流I1不變，電流表A2示數不變，故B錯誤；CD．滑片P向右移動過程中，滑動變阻器接入電路的阻值R2變大，由歐姆定律可知，流過滑動變阻器的電流I2變?。桓陕冯娏?/span>I=I1+I2變小，電流表A1示數變小，故A1示數變??；故C正確，D錯誤。故選C。10．D【解析】A．電壓U不變，原來為R1的簡單電路，電流表測R1的電流，當閉合開關S時，兩電阻并聯，根據并聯電路各支路互不影響，故電流表示數保持不變，故A不符合題意；B．原來兩電阻串聯，電流表測電路的電流，當閉合開關S時，R1和電流表短路，電流表示數為0，電流表示數變小，故B不符合題意；C．電流表測R2的電流，開關閉合前后，根據并聯電路各支路互不影響，電流表示數保持不變，故C不符合題意；D．原來為R1的簡單電路，電流表測R1的電流，當閉合開關S時，兩電阻并聯，電流表測干路電流，因通過R1的電流大小不變，根據并聯電路電流的規律，故電流表示數變大，故D符合題意。故選D。11．B【解析】A．由電路圖知，三個電阻串聯，所以串聯電路中電流處處相等，故A不符合題意；B．由題意可得，電壓表測R1、R2的總電阻，電壓表測R2、R3的總電阻，故將R1和R2對換位置后，電流表、電壓表示數均不變，說明則故B符合題意；C．電源電壓 故C不符合題意；D．R2兩端的電壓故D不符合題意。故選B。12．C【解析】A．兩電阻串聯，電壓表V1測R1的電壓，電壓表V2測R2的電壓，滑片在最左端時，R2接入電路的阻值為零，因此此時電壓表V2示數為零，由圖象可得，圖線I反映電壓表V2示數（即R2的電壓）隨電流的變化，則圖Ⅱ為R1的“U﹣I”圖象，故A錯誤；B．串聯電路各處的電流相等，當 時，由 ，則兩電阻的電壓相同，由圖乙知，即為兩圖線的交點，可知電流為0.4A，故B錯誤；C．由圖知，當電流為0.4A時，兩電壓表示數均4V，因電路的電壓等于兩電壓表示數之和，即電源電壓C正確；D．當滑片移動到最左端時，電路中只有R1，電壓表V2示數為0，電路的電流最大為0.8A，由歐姆定律故D錯誤。故選C。13．變大    變大    【解析】[1]當滑片P向右移動時，滑動變阻器接入電路的阻值變小，即總電阻變小，所以電流表的示數變大；[2]因?yàn)殡妷罕?/span>V測量定值電阻兩端的電壓，根據U=IR可得電壓表V示數變大，故電流表A的示數和電壓表V的示數的乘積將變大．14．4    6    【解析】[1]當R2為零，即滑動變阻器的阻值為零，只有電阻R1接入電路，則此時電壓表測量電源電壓，故電源電壓為故電源電壓為4V。[2]當滑動變阻器接入的電阻為18Ω時，定值電阻R1的電壓為1V，電阻R1和R2串聯，則電阻R2兩端的電壓為3V，電阻R1和R2電阻的電壓之比為1：3，那么電阻之比也為1：3，則電阻R1為6Ω。15．25    10    【解析】[1]一段導體兩端加5V電壓，通過的電流是0.2A，由歐姆定律，這段導體的電阻是[2]電阻的阻值不隨其兩端的電壓和通過的電流的改變而改變，當電流為0.4A時，導體兩端的電壓為U'=I'R=0.4A×25Ω=10V16．0--20    4    變小    變大    變小    【解析】[1]由電路圖可知，滑片在最左端時，滑動變阻器接入電路的阻值為0，只有電阻R1接在電源兩端，由I=得：電源電壓：U=U1=I1R1=1.2A×10Ω=12V；當滑動變阻器滑片在最右端時，滑動變阻器接入電路的阻值最大，由I=得：此時電路總電阻：R===30Ω，根據串聯電路的總電阻等于各電阻之和可得：滑動變阻器最大阻值：R2最大=R?R1=30Ω?10Ω=20Ω；因此滑動變阻器的阻值變化范圍為0--20歐；[2]當滑動變阻器的滑片移到如圖所示位置時，根據串聯電路的總電壓等于各電阻兩端的電壓之和可得：V2的示數為：U′2=U?U′1=12V?8V=4V；[3][4][5]當滑動變阻器的滑片向右移動時，滑動變阻器接入電路的阻值變大，根據歐姆定律可知電路中的電流變小，即電流表A的示數變小，電阻R1兩端的電壓變小，即電壓表V1的示數變小;根據串聯電路的總電壓等于各電阻兩端的電壓之和可知：變阻器兩端的電壓變大，即電壓表V2的示數變大．17．2∶5【解析】當開關S斷開時，只有R2的簡單電路，電流表測量通過R2的電流，當開關S閉合時，兩個電阻并聯，電流表測量干路中的電流，則18．（1）V；（2）A【解析】解：（1）電源電壓為（2）此時兩電阻并聯，流過R2電流為電流表的示數答：（1）電源電壓V；（2）S1、S2均閉合時，電流表的示數0.5A。19．(1)2Ω；(2)1.5V【解析】(1)由圖b可知，乙圖線表示電阻R2的I-U圖像，根據歐姆定律可得，定值電阻R2的阻值為(2)由串聯電路中電壓關系，得電源電壓為U=U1+IR1將圖b乙圖像的已知數據代入公式，得U=1.3V+0.2A×1Ω或U=1.0V+0.5A×1Ω解得U=1.5V。答：(1)定值電阻R2的阻值為2Ω；(2)電源電壓U為1.5V。20．（1）3.0V；（2）9Ω【解析】解：（1）閉合S1，將S2擲于1端，電阻R1和r串聯，電壓表測量R1兩端的電壓，通過電路的電流r兩端的電壓Ur=Ir=0.2A×1Ω=0.2V電源電壓U=U1+Ur=2.8V+0.2V=3.0V（2）將S2切換到2端，電阻R2和r串聯，電壓表測量R2兩端的電壓，r兩端的電壓電路中的電流電阻R2的阻值答：（1）電源電壓U的大小是3.0V；（2）電阻R2的阻值是9Ω。
