物理九年級全冊第3節 電阻的測量教案及反思

這是一份物理九年級全冊第3節 電阻的測量教案及反思，共3頁。教案主要包含了課堂練習等內容，歡迎下載使用。
課 題
17.2電阻的測量
課型
周次
序號
教學
目標
1．進一步掌握使用電壓表和電流表的方法。
2．學會用伏安法測量電阻
3．加深對歐姆定律及其應用的理解。
教學
重點
根據實驗原理設計電路圖,并且能用滑動變阻器來改變待測電阻兩端的電壓。
教學
難點
引導學生分析實驗,發現規律，加深對電阻概念的認識。
教學資源準備
電源、開關、定值電阻、小燈泡、滑動變阻器、電流表、電壓表、導線若干
教

學
流

程
（1）測量定值電阻的阻值
問題引入：如何測定一個定值電阻的阻值大??？
設計實驗:由歐姆定律的變形公式R=U/I可知，用電流表測出通過定值電阻的電流，用電壓表測出定值電阻兩端的電壓，把實驗數據代入公式，即可求出定值電阻的阻值大小。為了減少實驗誤差，實際測量中要改變待測電阻兩端的電壓，多次測量電壓及電流的值，求出每次的電阻值，最后求電阻的平均數。其中，串聯一個滑動變阻器，移動滑片,就可以改變定值電阻兩端的電壓和流過的電流。

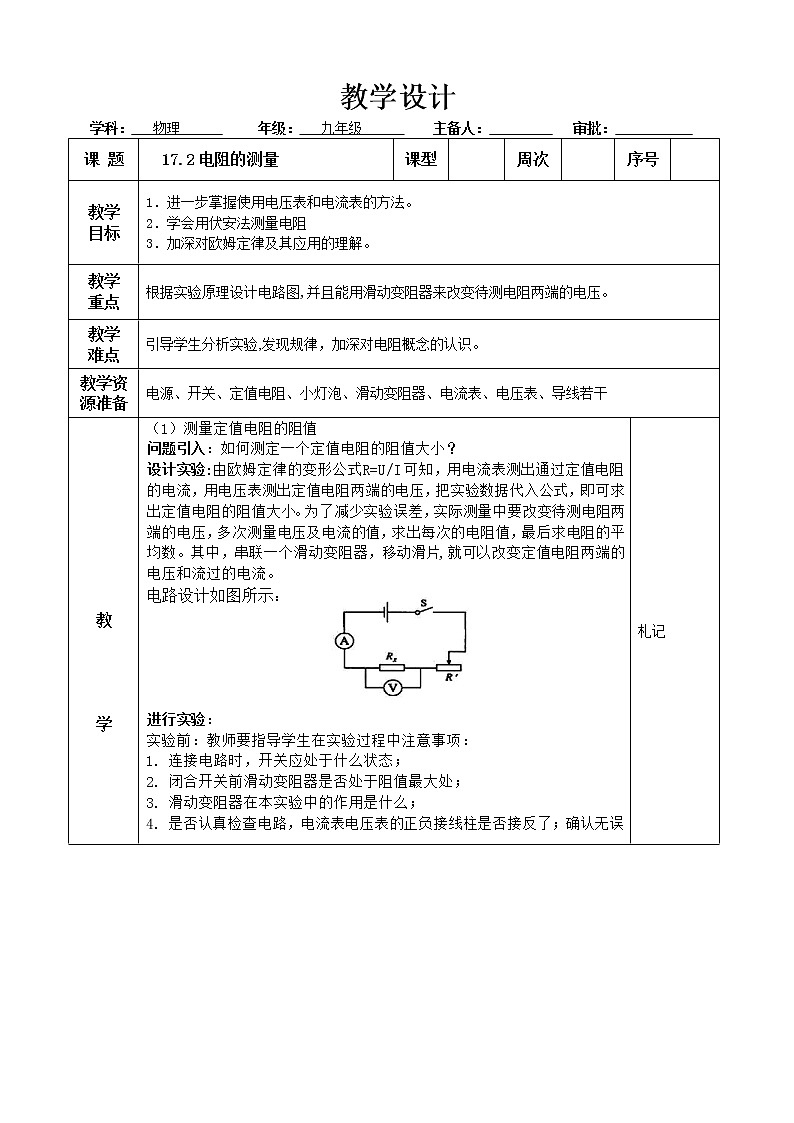

電路設計如圖所示：
進行實驗：
實驗前：教師要指導學生在實驗過程中注意事項：
1. 連接電路時，開關應處于什么狀態；
2. 閉合開關前滑動變阻器是否處于阻值最大處；
3. 滑動變阻器在本實驗中的作用是什么；
4. 是否認真檢查電路，電流表電壓表的正負接線柱是否接反了；確認無誤后才閉合開關等。
5. 是否通過“試觸”進行量程的選擇；
① 根據電路圖連接電路。
②閉合開關，移動滑動變阻器的滑片來改變待測電阻兩端的電壓，并記下相應的電壓表示數和電流表示數填在表格中。
③斷開開關，整理器材，結束實驗。
④算出待測電阻的阻值大小及電阻的平均值并填入表格中。
設計表格：
次數 電壓/V 電流/A 電阻/Ω 電阻平均值/Ω
1
2
3
分析與討論：
當定值電阻兩端的電壓改變時通過它的也隨之而改變，但電壓和電流的比值不變，即電阻不變，同時證明了電阻是導體自身的一種性質，它的大小由材料、長度和橫截面積決定，與電壓和電流無關。
（2）測量小燈泡的電阻
參照教科書“想想議議，用同樣的方法測定小燈泡的電阻，會發現燈絲的電阻是變化的。
分析與討論：
由于定值電阻是采用電阻受溫度影響小的材料制作的，因此當定值電阻兩端的電壓發生變化時，定值電阻的溫度雖然改變了，但阻值發生的變化卻很小，可以不計，但小燈泡的燈絲是采用阻值受溫度影響大的材料制成的，因此當燈泡兩端的電壓增大時，燈絲的溫度升高，燈絲的電阻受溫度的影響而增大，燈絲的電阻變化不是實驗誤差在起主導作用，因此燈絲的電阻不能求平均值。
五、課堂練習
動手動腦學物理1、2、3、4題。
札記
板書
設計
電阻
a) 原理：R=U/I
b) 電路圖：
表格設計：
次數 電壓/V 電流/A 電阻/Ω 電阻平均值/Ω
1
2
3
教學
反思
