魯教版 (五四制)九年級上冊第十二章 電壓和電阻第三節 電阻綜合訓練題

這是一份魯教版 (五四制)九年級上冊第十二章 電壓和電阻第三節 電阻綜合訓練題，共16頁。試卷主要包含了0分），5VD，【答案】B，【答案】C，【答案】D等內容，歡迎下載使用。
 12.3電阻同步練習魯教版（五四制）初中物理九年級上冊一、單選題（本大題共10小題，共20.0分）下列與電學知識有關的說法中，錯誤的是A. 對人體安全的電壓不高于36 V B. 一名初中生的人體電阻約為
C. 一節新的干電池電壓為 D. 家用空調的電流約為5 A 下列有關電阻的說法，不正確的是A. 電阻是導體對電流的阻礙作用
B. 一般情況下導體都有電阻
C. 電阻是導體本身的一種性質，電阻由導體本身決定
D. 通過導體的電流越大，導體的電阻越大下列說法正確的是A. 絕緣體不容易導電是因?yàn)榻^緣體中幾乎沒有電荷
B. 導體的電阻越小，表示導體對電流的阻礙作用越小
C. 兩個完全相同的燈泡串聯，靠近電源正極的燈泡較亮
D. 電壓一定的情況下，導體的電阻與導體中的電流成反比把一段粗細均勻的電阻線對折后使用，則電阻A. 不變 B. 變?yōu)樵瓉淼亩种?/span>
C. 變?yōu)樵瓉淼乃姆种?/span> D. 變?yōu)樵瓉淼?/span>2倍下列關于物理公式的理解，正確的是A. 由可知，有力作用在物體上時，一定對物體做功
B. 由可知，當液體密度一定時，液體內部的壓強與液體的深度成正比
C. 由可知，物質的密度與它的質量成正比
D. 由可知，導體的電阻跟通過它的電流成反比下列數據中，最接近實際情況的是A. 普通家用照明燈的工作電流約為2A
B. 家用手電筒燈絲的電阻約為
C. 對人體安全的電壓是36V

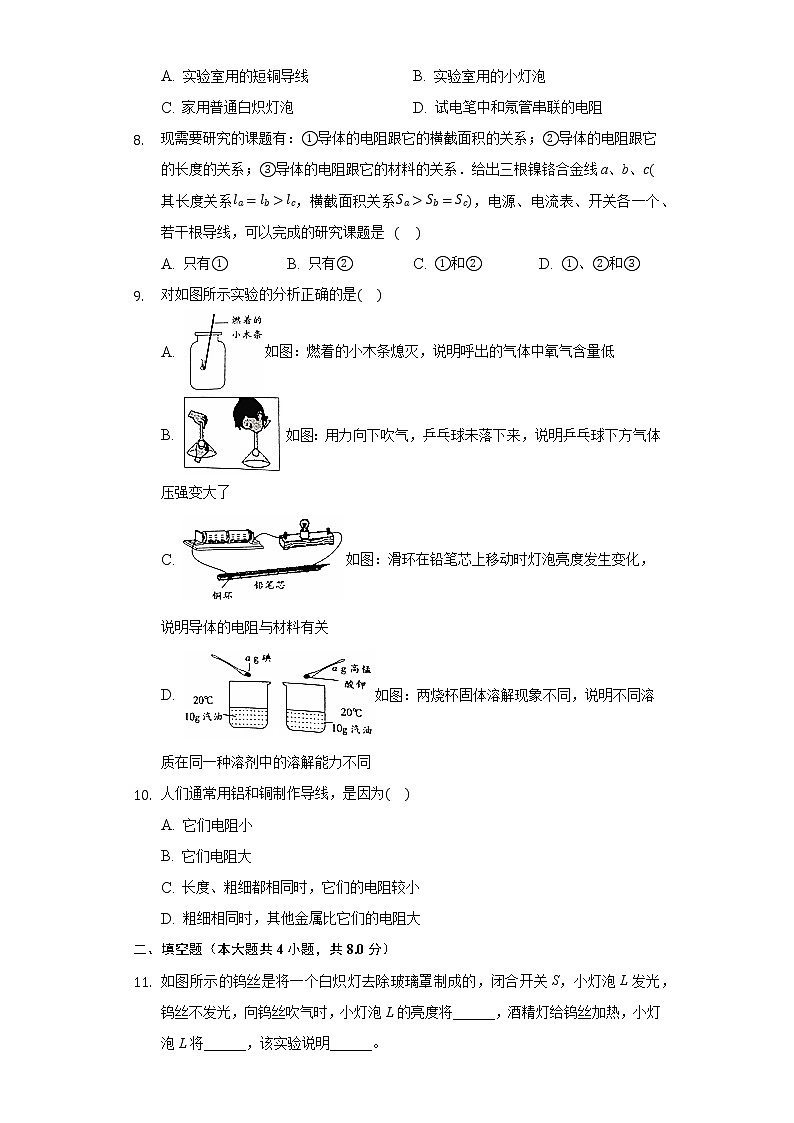

D. 一節新干電池的電壓為 V下列各電路元件中，阻值最大的是A. 實驗室用的短銅導線 B. 實驗室用的小燈泡
C. 家用普通白熾燈泡 D. 試電筆中和氖管串聯的電阻現需要研究的課題有：導體的電阻跟它的橫截面積的關系；導體的電阻跟它的長度的關系；導體的電阻跟它的材料的關系．給出三根鎳鉻合金線a、b、其長度關系，橫截面積關系，電源、電流表、開關各一個、若干根導線，可以完成的研究課題是      A. 只有 B. 只有 C. 和 D. 、和對如圖所示實驗的分析正確的是A. 如圖：燃著的小木條熄滅，說明呼出的氣體中氧氣含量低
B. 如圖：用力向下吹氣，乒乓球未落下來，說明乒乓球下方氣體壓強變大了
C. 如圖：滑環在鉛筆芯上移動時燈泡亮度發生變化，說明導體的電阻與材料有關
D. 如圖：兩燒杯固體溶解現象不同，說明不同溶質在同一種溶劑中的溶解能力不同人們通常用鋁和銅制作導線，是因?yàn)?/span>A. 它們電阻小
B. 它們電阻大
C. 長度、粗細都相同時，它們的電阻較小

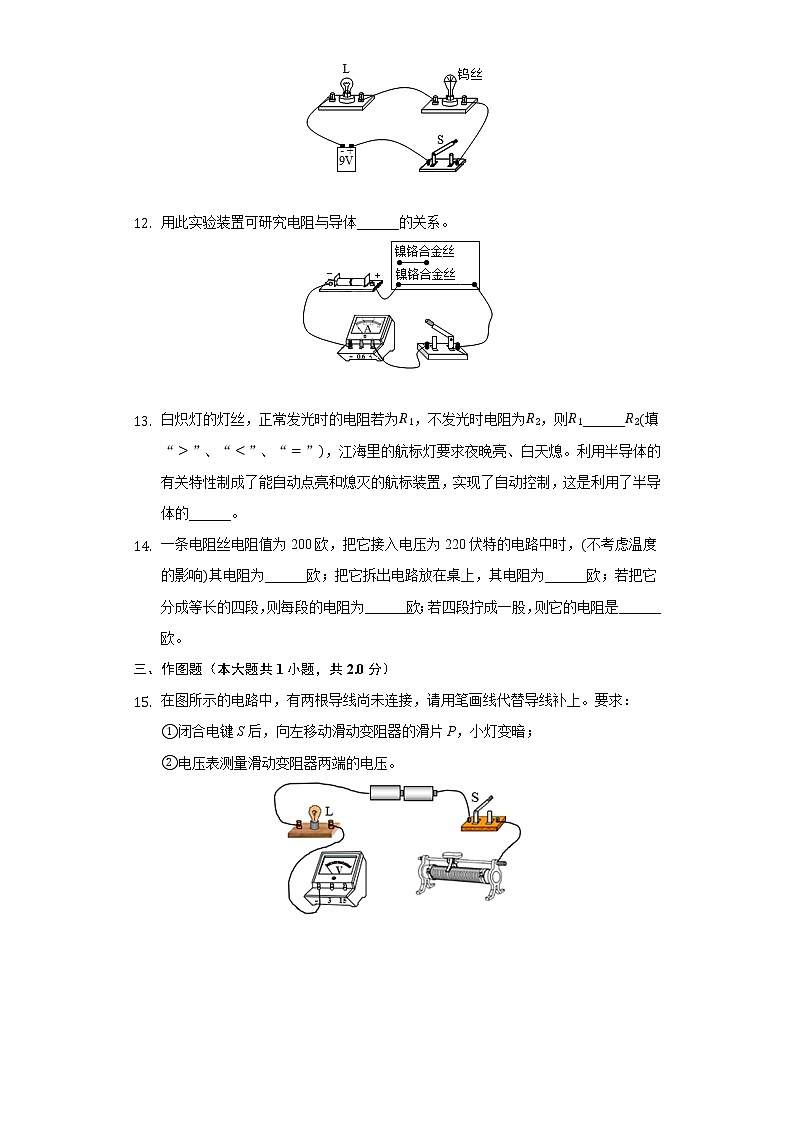

D. 粗細相同時，其他金屬比它們的電阻大二、填空題（本大題共4小題，共8.0分）如圖所示的鎢絲是將一個白熾燈去除玻璃罩制成的，閉合開關S，小燈泡L發光，鎢絲不發光，向鎢絲吹氣時，小燈泡L的亮度將______，酒精燈給鎢絲加熱，小燈泡L將______，該實驗說明______。
用此實驗裝置可研究電阻與導體______的關系。
白熾燈的燈絲，正常發光時的電阻若為，不發光時電阻為，則______填“”、“”、“”，江海里的航標燈要求夜晚亮、白天熄。利用半導體的有關特性制成了能自動點亮和熄滅的航標裝置，實現了自動控制，這是利用了半導體的______。一條電阻絲電阻值為200歐，把它接入電壓為220伏特的電路中時，不考慮溫度的影響其電阻為______歐；把它拆出電路放在桌上，其電阻為______歐；若把它分成等長的四段，則每段的電阻為______歐；若四段擰成一股，則它的電阻是______歐。三、作圖題（本大題共1小題，共2.0分）在圖所示的電路中，有兩根導線尚未連接，請用筆畫線代替導線補上。要求：
閉合電鍵S后，向左移動滑動變阻器的滑片P，小燈變暗；
電壓表測量滑動變阻器兩端的電壓。







 四、實驗探究題（本大題共2小題，共12.0分）在“探究影響導體電阻大小的因素”的實驗中，某實驗小組準備實驗時對每一個猜想都用三個實驗數據進行對比。如圖是同學們某次實驗時所用的器材，該次實驗他們是為了探究電阻的大小是否跟________有關。實驗時同學們通過觀察________來比較不同鎳鉻合金絲電阻的大小。下表給出可供實驗小組選擇的導體，分別用七個字母代表。導體代號長度橫截面積材料A鎳鉻合金B鎳鉻合金C鎳鉻合金D鎳鉻合金E鎳鉻合金F錳銅G鐵為檢驗“導體電阻跟長度有關”的猜想，應選用的三種導體是________。為檢驗“導體電阻跟橫截面積有關”的猜想，應選用的三種導體是________。為檢驗“導體電阻跟材料有關”的猜想，應選用的三種導體是________。小明在“探究影響電阻大小的因素”實驗中：有a、b、c、d四根不同的電阻絲，b、c、d取a相比，分別只有一個因素不同：b與a長度不同；c與a橫截面積不同；d與a材料不同?，F(xiàn)將電阻絲a、b、c、d串聯在如圖所示電路中，用電壓表分別測出每根電阻絲兩端的電壓。
電壓表的示數越大，表示被測的電阻絲阻值越______。
小明選擇______和______兩根電阻絲，可以探究電阻大小與材料的關系。
閉合開關后，小明發現c兩端的電壓比a兩端的電壓示數小，說明：在其他條件相同時，______，電阻絲的電阻越小。
此實驗除了用到轉換法，還用到了______法。
在保證電路安全的前提下，增大電源電壓，______選填“會”或“不會”影響實驗結論。
五、計算題（本大題共2小題，共16.0分）下表列出了一些材料制成的長1m、橫截面積為的導線在時的電阻值。導線銀銅鋁鎢鐵錳銅合金鎳鉻合金電阻根據表中數據回答：假如讓你架設一條輸電線路，在鋁線和鐵線之間，你應選用______；理由是______。假如要選用一根金屬絲來做滑動變阻器的電阻絲，在鎳鉻合金絲和錳銅合金絲之間，你應選用______；理由______。






 在研究學習活動中，小美同學用如圖所示的電路探究導體的電阻跟哪些因素有關，她選取了4根金屬絲做了4次實驗。其材料、規格和測得的電流值如表所示。 實驗次數金屬絲代號材料長度橫截面積電流1a銅12b鎳鉻合金13c鎳鉻合金14d鎳鉻合金比較實驗次數1和2可知，導體的電阻與導體的______ 有關。
比較實驗次數______ 可知，導體的電阻與導體的長度有關。
比較實驗次數______ 可知，導體的電阻與導體的橫截面積有關。







 六、綜合題（本大題共1小題，共10.0分）導體的電阻與導體的長度、橫截面積和材料等因素有關。如圖的甲、乙兩圖對比，反映導體的電阻與______有關，乙丙兩圖對比，反映了導體的電阻與______有關。

答案和解析1.【答案】B
 【解析】【分析】
此題考查對生活中常見物理量的估測，結合對生活的了解和對物理單位的認識，找出符合實際的選項即可。
首先要對選項中涉及的幾種物理量有個初步的了解，對于選項中的單位，可根據需要進行相應的換算或轉換，排除與生活實際相差較遠的選項，找出符合生活實際的答案。
【解答】
A.對人體的安全電壓是不高于36V，故A正確；
B.人體電阻約為幾千歐，故B錯誤；
C.一節新的干電池電壓為，故C正確；
D.家用空調的電流約為5A，故D正確。
故選B。  2.【答案】D
 【解析】解：A、導體的電阻是導體的一種性質，反映了導體對電流阻礙作用的大小，故A說法正確。
B、導體的電阻是導體的一種性質，所以一般情況下導體都有電阻，故B說法正確。
C、導體的電阻是導體的一種性質，反映了導體對電流阻礙作用的大小，由導體本身決定，故C說法正確。
D、電阻大小與導體的材料、長度、橫截面積、溫度有關，與導體中的電流、導體兩端的電壓大小無關，故D說法不正確。
故選：D。
導體的電阻是導體的一種性質，反映了導體對電流阻礙作用的大??；電阻大小與導體的材料、長度、橫截面積、溫度有關，與導體中的電流、導體兩端的電壓大小無關。
此題考查對電阻概念的理解和影響電阻大小因素的認識；要抓住導體的電阻是導體本身具有的一種性質。
 3.【答案】B
 【解析】解：A、絕緣體不容易導電的原因是絕緣體內部幾乎沒有自由移動的電荷，而不是幾乎沒有電荷，故A錯誤；
B、導體的電阻表示的是導體對電流的阻礙作用，電阻越小，說明導體對電流的阻礙作用越小，故B正確；
C、兩個完全相同燈泡的電阻相等，它們串聯時通過的電流相等，由可知兩燈泡的實際功率相等，兩燈泡的亮暗相同，故C錯誤；
D、由歐姆定律可知，電壓一定時，導體中的電流與導體兩端的電阻成反比，故D錯誤。
故選：B。
絕緣體不容易導電是因?yàn)榻^緣體中的自由電荷很少；
導體對電流阻礙作用的大小叫電阻；
兩個完全相同燈泡的電阻相等，它們串聯時通過的電流相等，根據比較兩燈泡的實際功率關系，然后判斷兩燈泡的亮暗關系；
根據歐姆定律可知：當導體兩端的電壓一定時，通過導體的電流與導體的電阻成反比。
本題綜合考查了絕緣體、影響電阻的因素、串聯電路的特點、歐姆定律等知識，屬于基礎知識。
 4.【答案】C
 【解析】解：在電阻絲溫度不變的條件下，電阻的影響因素是材料、長度、橫截面積，
當電阻線對折后，長度變?yōu)樵瓉淼?/span>，橫截面積變?yōu)樵瓉淼?/span>2倍，
導體的電阻與長度成正比，與橫截面積成反比，
此時電阻變?yōu)樵瓉淼乃姆种弧?/span>
故選：C。
影響導體電阻大小的因素：導體的長度、橫截面積以及材料。同樣的材料，橫截面積越小、長度越長，導體的電阻越大。
本題考查了影響電阻大小的因素，關鍵要知道導體電阻與長度成正比，與橫截面積成反比。
 5.【答案】B
 【解析】解：
A、由可知，做功的多少與力的大小、物體通過的距離有關；有力作用在物體上時，不一定對物體做功，物體還必須在力的方向上移動一段距離，此力對物體才會做功，故A錯誤。
B、由可知，當液體密度一定時，同一液體內部的壓強與液體的深度成正比，故B正確。
C、密度是物質本身的一種特性，同種物質在狀態一定時，密度是確定的；雖然密度等于質量m與體積V的比值，但與質量、體積的大小無關，故C錯誤。
D、電阻是導體對電流的阻礙作用，是導體本身的一種性質，其大小與導體的材料、長度、橫截面積、溫度有關，而與導體兩端的電壓、通過的電流無關，故D錯誤。
故選：B。
做功的兩個必要因素：一是作用在物體上的力，二是在力的方向上通過一段距離，二者缺一不可。
液體壓強的大小與液體的密度和深度有關。
密度是物質本身的一種特性，密度的大小等于質量與體積的比值，與物體的質量和體積沒有關系。
電阻是導體本身的一種屬性，其大小等于電壓與電流的比值，與導體兩端的電壓、通過的電流無關。
此題考查學生對做功的兩個必要因素、液體壓強特點、密度和電阻的理解，解答此題時應注意物理公式和數學公式是不一樣的，并不能完全像數學公式一樣來分析成正比或反比，因?yàn)槲锢砉接衅涮囟ǖ奈锢硪饬x。
 6.【答案】D
 【解析】解：A、普通家用照明燈的功率不超過40W，其工作電流不超過。故A不符合實際；
B、家用手電筒燈泡工作電壓一般是，通過的電流約，燈絲電阻為。故B不符合實際；
C、經驗證明，只有不高于36V的電壓對人體才是安全的。故不符合實際；
D、一節標準新干電池電壓為。故D符合實際。
故選：D。
首先對題目中涉及的物理量有個初步的了解，對于選項中的單位，可根據需要進行相應的換算或轉換，排除與生活實際相差較遠的選項，找出符合生活實際的答案．
物理學中，對各種物理量的估算能力，是我們應該加強鍛煉的重要能力之一，這種能力的提高，對我們的生活同樣具有很大的現實意義．
 7.【答案】D
 【解析】【分析】
本題考查電阻，知道電阻在電路中的作用。
電阻是表示導體對電流阻礙作用的大小。
【解答】
因?yàn)樵囯姽P接觸220V的電壓時，有電流通過人體，并且人不會感覺到，而其他接入220V的電路中，人會觸電，所以試電筆中和氖管串聯的電阻阻值最大。
故選D。  8.【答案】C
 【解析】三合金線的材料相同，在研究導體的電阻跟它的材料的關系時，無法達到控制變量的要求．
 9.【答案】D
 【解析】解：
A、瓶中燃著的木條熄滅，說明呼出氣體中氧氣含量比空氣中的含量低，故A錯誤；
B、從漏斗口向下用力吹氣時，乒乓球上部空氣流速大、壓強小，而乒乓球下部空氣流速小壓強大；吸氣時，乒乓球上方空氣壓強小，這樣在乒乓球的上、下部就會產生一個向上的壓力差，從而托起乒乓球，故B錯誤；
C、滑環在鉛筆芯上移動時，鉛筆芯接入電路的長度發生變化，燈泡亮度發生變化，說明導體的電阻與長度有關，故C錯誤；
D、兩燒杯固體溶解現象不同，說明不同物質在同一溶劑中溶解性是不相同的，同一種物質在不同溶劑中溶解性也是不相同的，故D正確。
故選：D。
氧氣能支持燃燒；
流動的氣體和液體都稱為流體，流體在流速大的地方壓強小，在流速小的地方壓強大；
電阻是導體本身的一種屬性，與導體的材料、長度、橫截面積和溫度有關；
根據物質溶解能力與溶質和溶劑的種類有關分析。
本題考查了流體的壓強與流速的關系、影響電阻大小的因素、氧氣的助燃性、溶解性的大小，難度不大。
 10.【答案】C
 【解析】解：家庭電路中，用銅或鋁做導線，是在相同的條件下，長度、粗細都相同時，銅或鋁的電阻小，根據，在電流和通電時間一定時，電阻越小，產生的電熱越小，能量損耗越少。
故選：C。
電流流過導體時導體發熱，這種現象是電流的熱效應。
電熱的多少與導體的電流、電阻和通電時間有關。而電阻的大小取決于導體的材料、長度、橫截面積。
本題考查產生電熱的影響因素，讓學生能利用所學知識找到減小由于熱效應而產生的能量損失，注意運用控制變量法分析。
 11.【答案】變亮  變暗  鎢絲電阻隨溫度的升高而增大
 【解析】解：閉合開關S，小燈泡L發光，鎢絲不發光，因鎢絲和小燈泡串聯接入電路中，則通過它們的電流大小相等；由于燈絲電阻較大，鎢絲電阻較小，燈絲產生的熱量較多而發熱發光；向鎢絲吹氣時，鎢絲的溫度降低，小燈泡L變亮，酒精燈給鎢絲加熱，鎢絲的溫度升高，小燈泡L將變暗，這表明鎢絲電阻隨溫度的升高而增大。
故答案為：變亮；變暗；鎢絲電阻隨溫度的升高而增大。
影響電阻大小的因素：材料、長度、橫截面積和溫度。
此題是探究溫度對導體電阻大小的影響，難度不大。
 12.【答案】長度
 【解析】解：在溫度不變時，導體的電阻由導體的材料、橫截面積和長度決定的，分析圖中的兩電阻絲的材料和橫截面積相同，長度不同，故通過觀察電流表示數研究導體的電阻與導體的長度是否有關。
故答案為：長度。
影響電阻大小的因素有：導體的材料、長度和橫截面積，以及溫度。
本題考查了影響導體電阻大小的因素，要熟練掌握控制變量的探究方法。
 13.【答案】  光敏性
 【解析】解：白熾燈燈絲由金屬鎢構成，金屬的電阻率隨溫度的升高而升高，故電阻變大，即白熾燈的燈絲隨溫度的升高導電性能變差，故通電后溫度升高，電阻變大，即；
航標燈要求夜晚亮、白天熄。而白天光線較強，夜晚光線弱，光照發生變化后實現了航標燈的自動控制，是由于光照變化導致半導體的電阻變化，從而引起電路的電流變化，因此是利用半導體的光敏性。
故答案為：；光敏性。
導體的電阻除了與導體的材料、長度、橫截面積有關外，還與導體的溫度有關，一般來說導體的溫度越高，電阻越大；
有光時自動熄滅，無光時自動點亮，對光線比較敏感，是光敏性。
本題關鍵要明確金屬電阻率與溫度的關系、二極管的特點，難度不大。
 14.【答案】200  200  50
 【解析】解：導體的電阻是導體的一種性質，它的大小與導體的長度、材料、橫截面積、溫度有關，與是否接入電路無關、與導體兩端的電壓高低以及通過的導體的電流大小無關，所以當將它接入電壓為220V的電路中時，不考慮溫度的影響其電阻為；
把它拆出電路放在桌上，即不接入電路，其電阻仍為；
若把它分成等長的四段，材料、橫截面積不變，每段的長度是原來的，所以每段電阻為；
若四段擰成一股，材料、長度不變，橫截面積變成原來的4倍，所以它的電阻是
故答案為：200；200；50；。
導體的電阻是導體的一種性質，它的大小與導體的長度、材料、橫截面積、溫度有關；與是否接入電路無關、與導體兩端的電壓高低以及通過的導體的電流大小無關。
此題考查了導體電阻的特點及影響因素，理解電阻與電壓、電流關系是解答的關鍵。
 15.【答案】解：經分析可知，燈泡的右接線柱與滑動變阻器右下方接線柱相連，電壓表并聯在變阻器兩端，
由電源的電壓為3V可知，電壓表的量程選，如下圖所示：

 【解析】由題意可知，向左移動滑動變阻器的滑片P，小燈變暗，說明滑動變阻器與燈泡串聯，且右下方接線柱必須接入電路中；電壓表測量滑動變阻器兩端的電壓，說明電壓表與滑動變阻器并聯，根據電源的電壓確定電壓表的量程，據此進行解答。
本題考查了實物圖的連接，根據題意得出各電路元件的連接方式和正確的確定電壓表的量程是關鍵。
 16.【答案】導體長度電流表示數、D、E 、B、C 、F、G
 【解析】【分析】在此實驗裝置中，運用轉換法，電阻的大小通過比較電流表示數的大小來判斷；
影響電阻大小的因素是：材料、長度、橫截面積、溫度，在探究過程中需用到控制變量法，不加特殊說明，認為溫度相同。本題考查影響電阻大小的因素及具體的關系，關鍵是會用控制變量法和轉換法進行分析。【解答】
由圖可知，此題中是控制導體的材料和橫截面積一定，而長度不同，故是研究導體的電阻大小跟長度的關系；
在電源電壓一定的情況下，導體電阻越大，電路電流越小，電流表的示數越?。粚?dǎo)體電阻越小，電路電流越大，電流表的示數越大；因此可以通過觀察電流表示數的大小判斷電阻的大小，應用了轉換法；
為了研究導體電阻與導體長度的關系，則需使導體的材料和橫截面積相同，長度不同，應選用的三種導體是B、D、E；
為了研究導體電阻與橫截面積的關系，則需使導體的材料和長度相同，橫截面積不同，應選用的三種導體是A、B、C；
為了研究導體電阻與導體材料的關系，則需使導體的長度和橫截面積相同，材料不同，應選用的三種導體是C、F、G；
故答案為：導體長度；電流表示數；、D、E；、B、C；、F、G。  17.【答案】大  a  d  橫截面積越大  控制變量  不會
 【解析】解：
將電阻絲a、b、c、d串聯在電路中，根據可知，電流相同時，電壓表的示數越大，表示被測的電阻絲阻值越大；
要研究探究電阻大小與材料的關系，需要控制長度和橫截面積不變，改變電阻絲的材料，則a與d兩根電阻絲符合題意；
與a只有橫截面積不同，閉合開關后，a與c串聯在電路中，電流相同，發現c兩端的電壓比a兩端的電壓示數小，說明c的電阻小，而由圖知c的橫截面積大，說明：在其他條件相同時，橫截面積越大，電阻絲的電阻越小。
根據知，此實驗除了用到轉換法，還用到了控制變量法；
電阻絲的阻值不變，在電源電壓增大時，電流增大，但每個電阻分得電壓的比例不變，所以不會影響實驗結論。
故答案為：大；；d；橫截面積越大；控制變量；不會。
根據并聯電路的分壓作用通過電壓表判斷電阻的大??；
要研究探究電阻大小與材料的關系，根據控制變量法分析解答；
用控制變量法，比較ac得出結論；
影響電阻的因素有材料、長度、橫截面積等因素有關，實驗中用到了控制變量法；
電源電壓增大，電流增大，但每個電阻分得電壓的比例不變，不影響實驗結論。
控制變量法是初中物理實驗中比較常用的研究方法之一，例如歐姆定律，焦耳定律等，只要某個物理量跟幾個因素有關，就要采用控制變量法。另外在初中物理實驗中較常用的探究方法還有：轉換法，類比法，理想實驗法。
 18.【答案】鋁線  橫截面積和長度相同時，電阻小  鎳鉻合金絲  橫截面積和長度都相同時，電阻值大
 【解析】解：若架設一條輸電線路，我們應該選擇電阻小的導線，在長度和橫截面積不變時，選擇電阻小的，故選鋁線；
做滑動變阻器的電阻絲，要選擇長度相同、橫截面積相同時，電阻較大，因此選擇鎳鉻合金絲。
故答案為鋁絲；橫截面積和長度相同時，電阻?。绘囥t合金絲；橫截面積和長度都相同時，電阻值大。
根據導體的電阻大小與導體的長度、橫截面積和材料有關：
材料和橫截面積相同的導體，長度越大，電阻越大；
材料和長度相同的導體，橫截面積越小，電阻越大；
長度和橫截面積相同的導體，材料不同，電阻不同；
根據實際需要進行選擇材料。
根據實際需要選擇導體材料時，要結合影響電阻大小的因素，利于控制變量法進行選擇。
 19.【答案】材料  2和4  2和3
 【解析】解：要探究導體電阻大小與材料是否有關，應控制長度和橫截面積一定，故選1、2。
要探究導體電阻大小與長度是否有關，應控制材料和橫截面積一定。故選2和4。
要探究導體電阻大小與橫截面積是否有關，應控制材料和長度一定。故選2和3。
故答案為：
材料；
和4；
和3。
電阻的大小在不考慮溫度的前提下，有三個決定因素：材料、長度、橫截面積。因此要研究電阻的大小與每一個因素的具體關系時，要用到控制變量法。即研究電阻的大小與哪個因素有關，就要讓這個因素變化，其余的因素都相同，去做對比實驗。根據這個思路可以解決此題。
探究導體電阻的決定因素，由于電阻的大小與多個物理量有關，因此探究時，要用到控制變量法。在探究性的實驗題中，若要探究的物理量與多個因素有關，都要用到控制變量法：如探究液體蒸發快慢與哪些因素有關；電磁鐵的磁性強弱與哪些因素有關；導體電流與電壓、電阻的關系時等等。
 20.【答案】橫截面積  長度
 【解析】解：從甲、乙兩圖中可以看出，導線的材料和長短相同，因此甲、乙反映了導體的電阻與導體的橫截面積有關；
從乙、丙圖中可以看出，導線的材料和橫截面積相同，因此乙、丙反映了導線的電阻與導體的長度有關。
故答案為：橫截面積；長度。
影響電阻大小的因素有：導體的長度、材料、橫截面積、溫度有關。根據圖片所給信息，進行分析判斷。
本題考查影響電阻大小的因素，牢記影響電阻的因素，即導體的長度、橫截面積、材料和溫度。
