人教版九年級 第17章 第3節 電阻的測量（靈活多變的測電阻的方法）

這是一份人教版九年級 第17章 第3節 電阻的測量（靈活多變的測電阻的方法），共12頁。

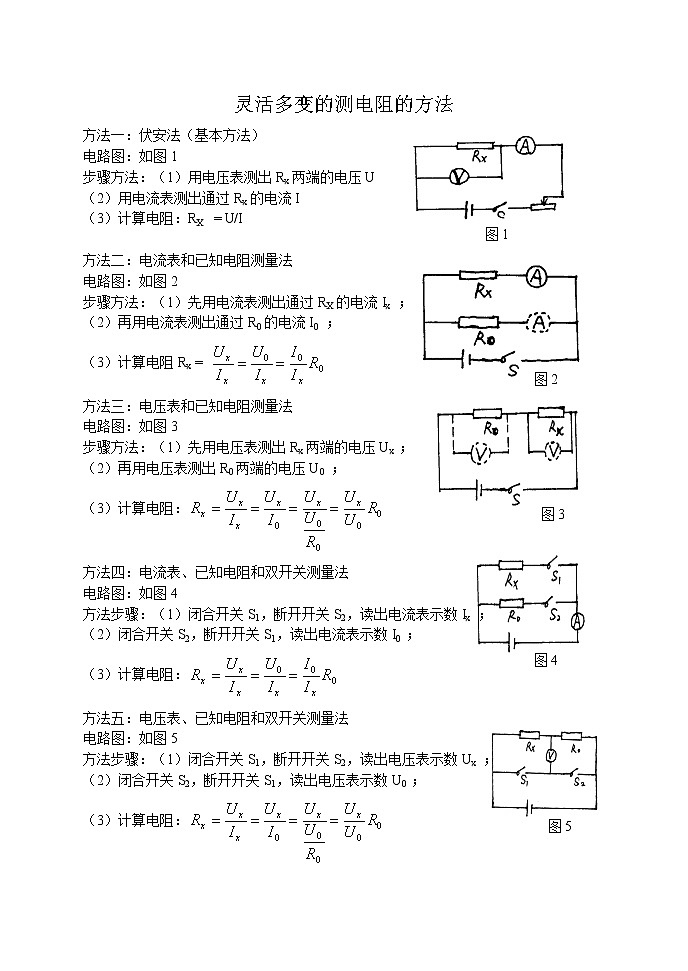

電路圖：如圖1
步驟方法：（1）用電壓表測出Rx兩端的電壓U
（2）用電流表測出通過Rx的電流I
（3）計算電阻：RX = U/I
圖2
方法二：電流表和已知電阻測量法
電路圖：如圖2
步驟方法：（1）先用電流表測出通過RX的電流Ix ；
（2）再用電流表測出通過R0的電流I0 ；
圖3
（3）計算電阻Rx =
方法三：電壓表和已知電阻測量法
電路圖：如圖3
步驟方法：（1）先用電壓表測出Rx兩端的電壓Ux ；
（2）再用電壓表測出R0兩端的電壓U0 ；
圖4
（3）計算電阻：
方法四：電流表、已知電阻和雙開關測量法
電路圖：如圖4
方法步驟：（1）閉合開關S1，斷開開關S2，讀出電流表示數Ix ；
（2）閉合開關S2，斷開開關S1，讀出電流表示數I0 ；
（3）計算電阻：
方法五：電壓表、已知電阻和雙開關測量法
圖5
電路圖：如圖5
方法步驟：（1）閉合開關S1，斷開開關S2，讀出電壓表示數Ux ；
（2）閉合開關S2，斷開開關S1，讀出電壓表示數U0 ；
（3）計算電阻：
圖6
方法六：電流表、已知電阻和單刀雙擲開關測量法
電路圖：如圖6
方法步驟：
（1）將開關S拔到位置1，讀出電流表示數Ix ；
（2）將開關S拔到位置2，讀出電流表示數I0 ；
（3）計算電阻Rx =
圖7
方法七：電壓表、已知電阻和單刀雙擲開關測量法
電路圖：如圖7
（1）將開關S拔到位置1，測出Rx兩端電壓Ux ；
（2）將開關S拔到位置2，測出電源電壓U ；
（3）計算電阻：
方法八：電流表和滑動變阻器測量法
電路圖：如圖8
方法步驟：（1）閉合開關S，將滑動變阻器滑片P滑到a端，讀出電流表示數I1 ；
（2）再將滑動變阻器滑片P滑到b端，讀出電流表示數I2 ；
圖8
（3）計算電阻：因為U =I1Rx U=I2（RX + Rab）
所以I1Rx =I2（RX + Rab）
方法九：電壓表和滑動變阻器測量法
電路圖：如圖9
（1）（1）閉合開關S，將滑動變阻器滑片P滑到a端，讀出電壓表示數U1 ；
（2）再將滑動變阻器滑片P滑到b端，讀出電流表示數U2 ；
圖9
（3）計算電阻：
