初中第4節 電流的測量練習題

這是一份初中第4節 電流的測量練習題，共5頁。試卷主要包含了4《電流的測量》課時練習，6 A B等內容，歡迎下載使用。

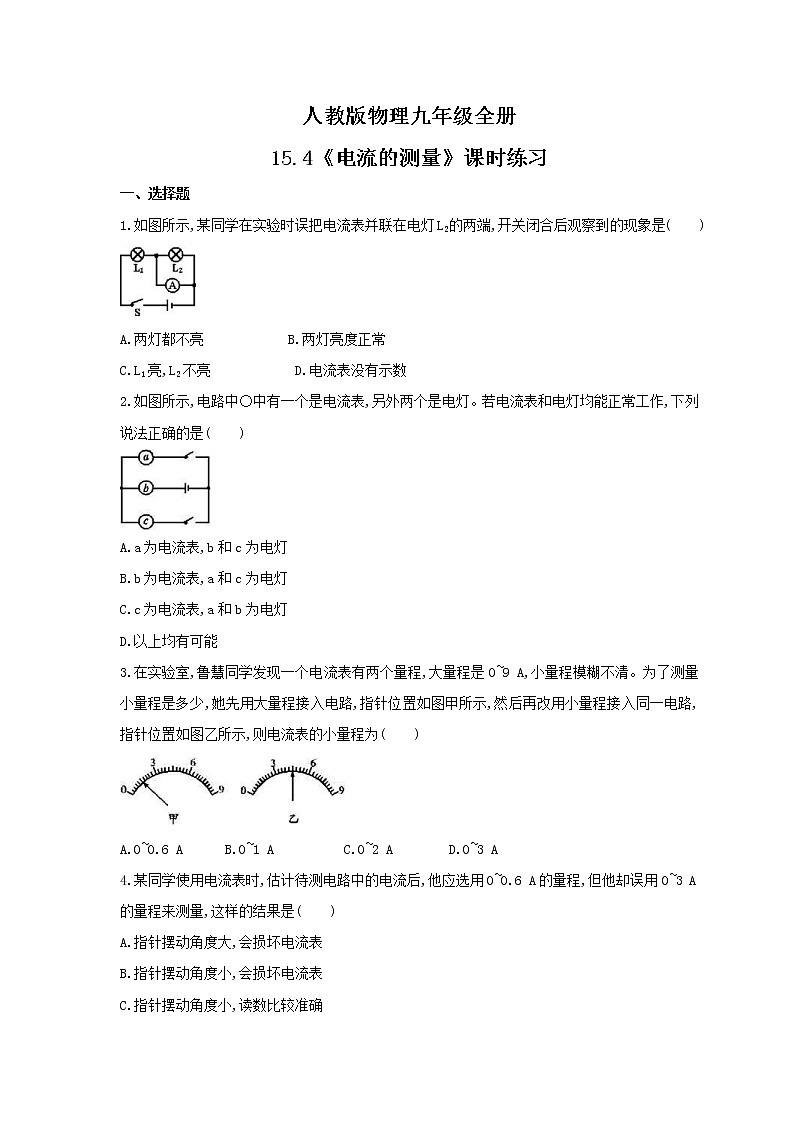

一、選擇題
1.如圖所示,某同學在實驗時誤把電流表并聯在電燈L2的兩端,開關閉合后觀察到的現象是( )
A.兩燈都不亮 B.兩燈亮度正常
C.L1亮,L2不亮 D.電流表沒有示數
2.如圖所示,電路中○中有一個是電流表,另外兩個是電燈。若電流表和電燈均能正常工作,下列說法正確的是( )
A.a為電流表,b和c為電燈
B.b為電流表,a和c為電燈
C.c為電流表,a和b為電燈
D.以上均有可能
3.在實驗室,魯慧同學發現一個電流表有兩個量程,大量程是0~9 A,小量程模糊不清。為了測量小量程是多少,她先用大量程接入電路,指針位置如圖甲所示,然后再改用小量程接入同一電路,指針位置如圖乙所示,則電流表的小量程為( )
A.0~0.6 A B.0~1 A C.0~2 A D.0~3 A
4.某同學使用電流表時,估計待測電路中的電流后,他應選用0~0.6 A的量程,但他卻誤用0~3 A的量程來測量,這樣的結果是( )
A.指針擺動角度大,會損壞電流表
B.指針擺動角度小,會損壞電流表
C.指針擺動角度小,讀數比較準確
D.指針擺動角度小,讀數不夠準確

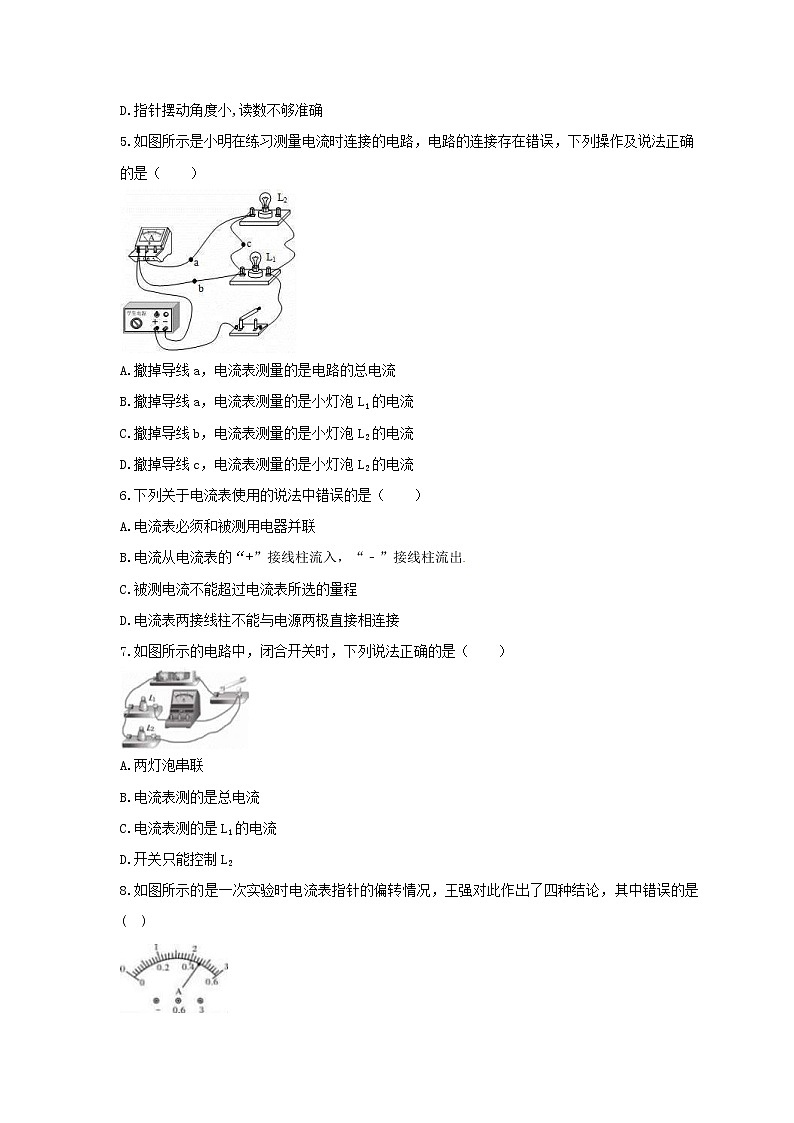

5.如圖所示是小明在練習測量電流時連接的電路，電路的連接存在錯誤，下列操作及說法正確的是（ ）
A.撤掉導線a，電流表測量的是電路的總電流
B.撤掉導線a，電流表測量的是小燈泡L1的電流
C.撤掉導線b，電流表測量的是小燈泡L2的電流
D.撤掉導線c，電流表測量的是小燈泡L2的電流
6.下列關于電流表使用的說法中錯誤的是（ ）
A.電流表必須和被測用電器并聯
B.電流從電流表的“+”接線柱流入，“﹣”接線柱流出
C.被測電流不能超過電流表所選的量程
D.電流表兩接線柱不能與電源兩極直接相連接
7.如圖所示的電路中，閉合開關時，下列說法正確的是（ ）
A.兩燈泡串聯
B.電流表測的是總電流
C.電流表測的是L1的電流
D.開關只能控制L2
8.如圖所示的是一次實驗時電流表指針的偏轉情況，王強對此作出了四種結論，其中錯誤的是( )
A.若使用“－”和“3”兩個接線柱接入電路，則指針所對的示數為2.3 A
B.若使用“－”和“0.6”兩個接線柱接入電路，則指針所對的示數為0.46 A
C.若原來使用“－”和“3”兩個接線柱接入電路，而后使用“－”和“0.6”兩個接線柱接入電路，則指針所對的示數不會改變
D.電流從電流表的“－”接線柱流出
二、填空題
9.下圖是實驗室常用的一種電流表,其零刻度不在表盤的最左端。當導線a、b 分別與標有“-”和“3”的接線柱相連時,電流表指針偏轉情況如圖所示。此時,電流是從導線 (選填“a”或“b”)流入電流表,其示數是 A。為了增大指針的偏轉角度從而減小讀數誤差,應將導線a與標有“ ”的接線柱相連,b與標有“ ”的接線柱相連。
10.如圖所示，電流表的示數為________A，電壓表的示數為________V。
11.如圖所示的電路中,開關閉合時電流表乙測量的是通過 (選填“L1”“L2”或“L1和L2”)的電流。L1和L2兩只燈泡是 (選填“串聯”或“并聯”)關系。
12.如圖所示是小明連接電流表時存在的問題，請在下面橫線上分別寫出造成其現象的原因.甲圖的問題：_________________；乙圖的問題：________________________.
13.如圖所示的電路中，閉合開關時，L1L2兩燈是 連接的，圖中的儀表是 表測的是 （填“L1 ”、“L2”或“ L1與L2”）的 。
14.如圖所示，合上開關，電流表A1的示數為1.4A，電流表A2的示數為0.5A，則通過燈L2的電流為 A，若用電流表單獨測燈泡L1的電流，應選用 量程（選“0～0.6A”或“0～3A”）。

三、作圖題
15.電路如圖所示,只需改變一根導線的連接,就能使電流表同時測出通過兩個燈泡的電流,在要改接的那根導線上打個“×”,再畫出改接的導線。
四、實驗題
16.如圖中，（A）是電學中常用的測量儀表，（B）是該儀表刻度盤的放大圖，請仔細觀察這個儀表，并結合已學過的知識，學出觀察的結果.
（1）它是 表；使用時應 聯在電路中，
（2）它有 個接線柱 個量程；
（3）當接“﹣”和“0.6”兩接線柱時，最小刻度是 ，量程是 ；
（4）當接“﹣”和“3”兩接線柱時，最小刻度是 ，量程是 ；現在的讀數是 .
參考答案
1.答案為：C；
2.答案為：B；
3.答案為：D；
4.答案為：D；
5.答案為：D
6.答案為：A.
7.答案為：C
8.答案為：C
9.答案為：答案為：A； 0.4 0.6 -
10.答案為：0.22 1.5
11.答案為：L1 并聯
12.答案為：（1）電流表的正、負接線柱接反了 （2）電流表的量程接大了
13.答案為：并聯 電流表 L1 電流
14.答案為：0.5，0～3A
15.答案為：如圖所示
解析：電路為并聯電路,此時電流表只測量通過燈泡L1的電流,要使電流表同時測出兩只燈泡的電流,可將電流表串聯在干路中,即將燈泡L2右接線柱上的導線與電流表負接線柱(或L1右接線柱)連接即可。
16.答案為：
（1）電流；串；（2）三；兩；（3）0.02A；0﹣0.6A；（4）0.1A；0～3A；0.5A.
