物理魯教版 (五四制)第一節 家庭電路優質課ppt課件

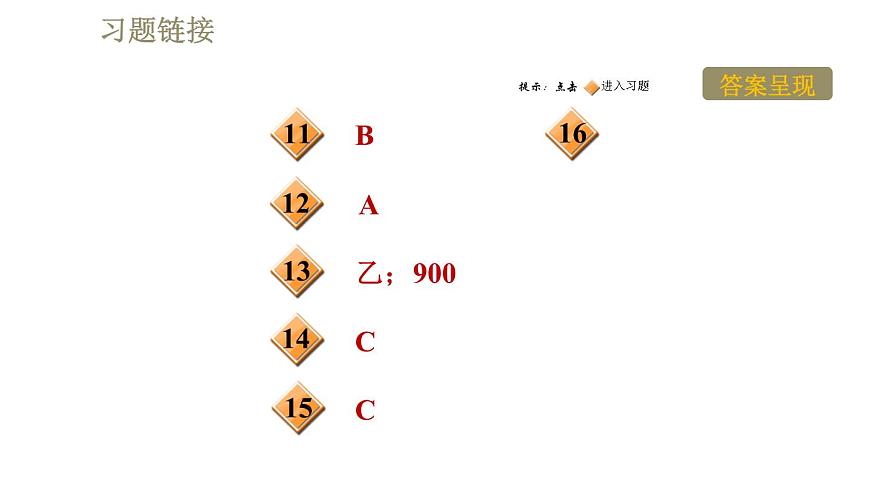

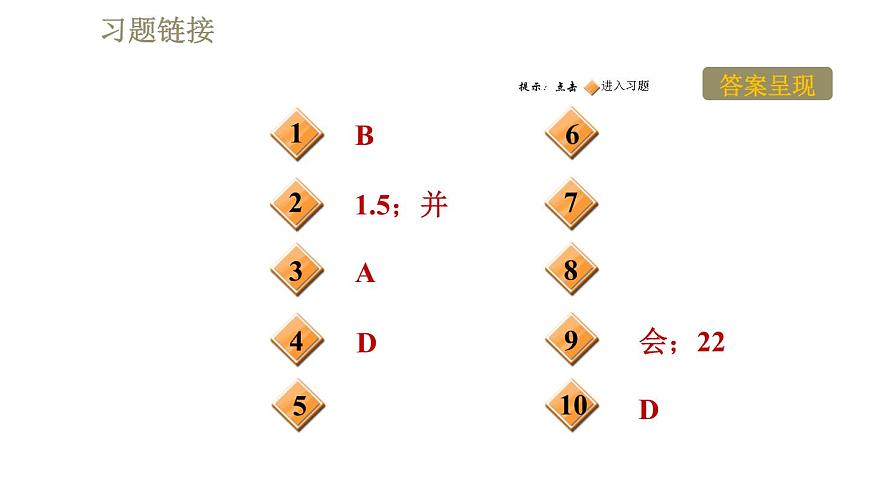

這是一份物理魯教版 (五四制)第一節 家庭電路優質課ppt課件，共33頁。PPT課件主要包含了答案呈現，會22，乙900，答案A，ab之間斷路，金屬外殼，臺燈所在的支路斷路，答案漏電保護器，答案會22，答案D等內容，歡迎下載使用。

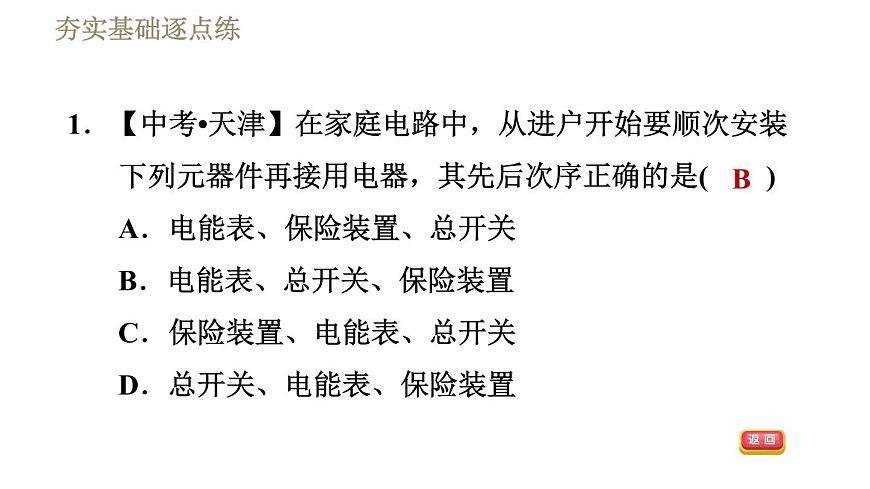

1．【中考?天津】在家庭電路中，從進戶開始要順次安裝下列元器件再接用電器，其先后次序正確的是(　　)A．電能表、保險裝置、總開關B．電能表、總開關、保險裝置C．保險裝置、電能表、總開關D．總開關、電能表、保險裝置

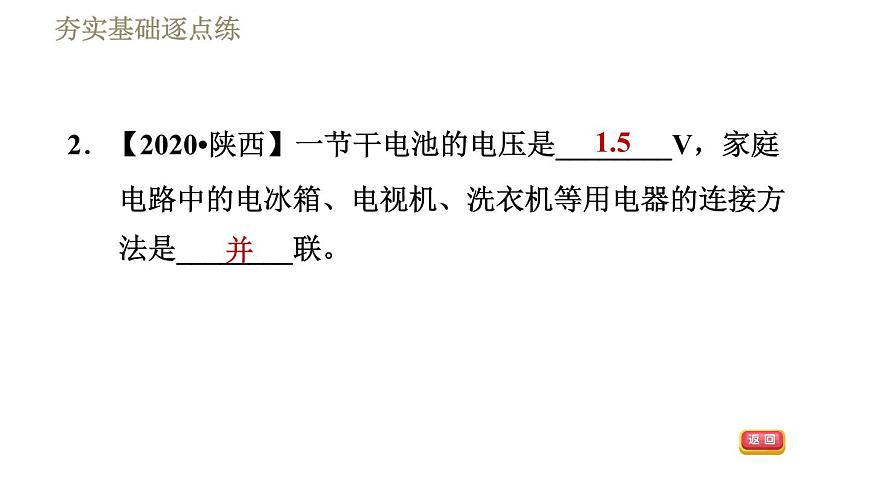

2．【2020?陜西】一節干電池的電壓是________V，家庭電路中的電冰箱、電視機、洗衣機等用電器的連接方法是________聯。

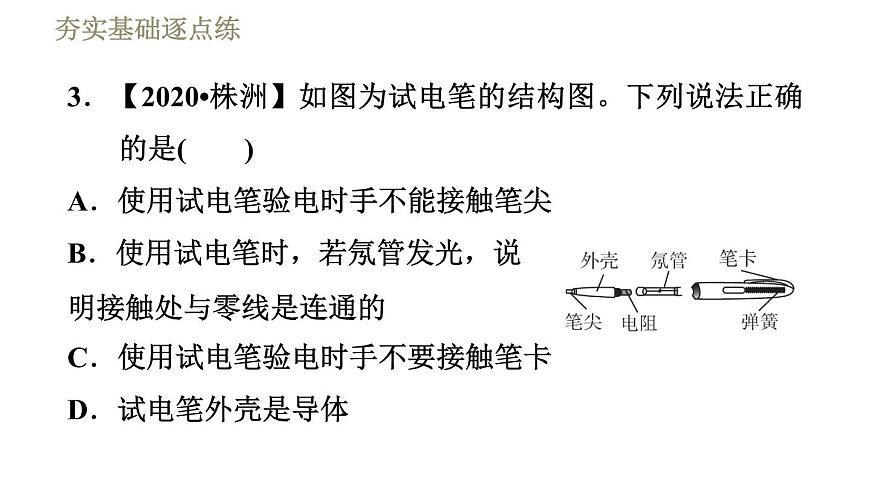

3．【2020?株洲】如圖為試電筆的結構圖。下列說法正確的是(　　)A．使用試電筆驗電時手不能接觸筆尖B．使用試電筆時，若氖管發光，說明接觸處與零線是連通的C．使用試電筆驗電時手不要接觸筆卡D．試電筆外殼是導體

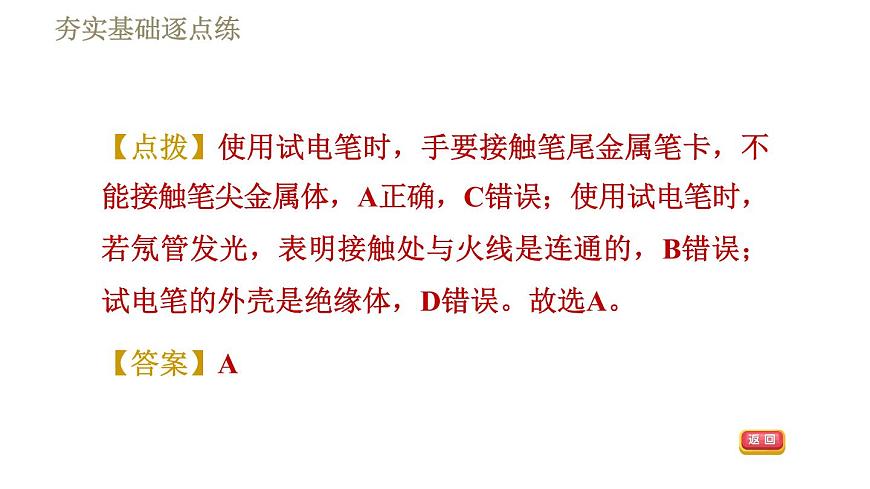

【點撥】使用試電筆時，手要接觸筆尾金屬筆卡，不能接觸筆尖金屬體，A正確，C錯誤；使用試電筆時，若氖管發光，表明接觸處與火線是連通的，B錯誤；試電筆的外殼是絕緣體，D錯誤。故選A。

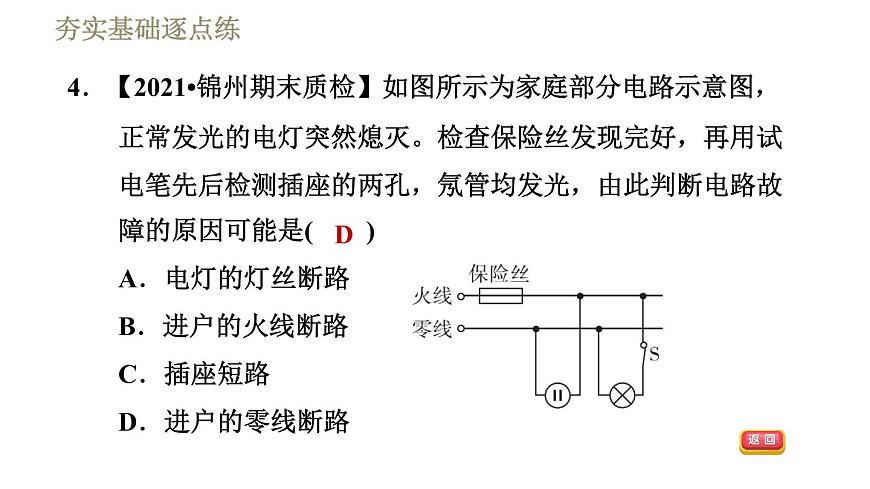

4．【2021?錦州期末質檢】如圖所示為家庭部分電路示意圖，正常發光的電燈突然熄滅。檢查保險絲發現完好，再用試電筆先后檢測插座的兩孔，氖管均發光，由此判斷電路故障的原因可能是(　　)　　　　　　　　　　　　　　　A．電燈的燈絲斷路 B．進戶的火線斷路C．插座短路 D．進戶的零線斷路
5．【中考·自貢】用試電筆可辨別火線和零線，使氖管發光的是________。如圖所示的電路，閉合開關S后，發現電燈不亮，用試電筆測試圖中的a、b、c、d四點，只有a點不發光，可能發生的故障是______________。
6．【2020?河北】在家庭電路中，為了防止觸電，必須把用電器的開關裝在________線上；電冰箱、微波爐等大功率家用電器的電源插座都用三孔插座，為了安全，三腳插頭的接地腳應與用電器的_____________相連。
7．【中考?哈爾濱】小明將電水壺插頭連接在如圖所示的三孔插座上，電水壺正常工作，同時電水壺金屬外殼與_______相連，此時將臺燈連接在圖中兩孔插座上，閉合開關后燈不亮，原因是_____________________。之后，小明成功地排除了故障。
8．調節客廳電扇的擋位器松脫，小軍找來一個長鐵釘將其固定，當他將鐵釘釘進墻內后，感覺到摸鐵釘?shù)氖直浑姄?，同時室內燈全部熄滅。經檢查發現，鐵釘觸碰到火線，導致火線經人體與大地構成通路，此時________會及時將電路斷開，避免觸電事故的發生。
【點撥】火線經人體與大地構成通路時，漏電保護器會“跳閘”斷開電路。
9．如圖是安裝了漏電保護器的家庭電路。當漏電保護器檢測到通過圖中A、B兩處的電流不相等(即發生漏電)時，會迅速切斷電路，從而起到保護作用。當家電維修人員在圖中C處不慎觸電時，漏電保護器________(填“會”或“不會”)切斷電路。若人體電阻為10 kΩ，觸電時通過人體的電流為________mA。
10．【中考?煙臺】如圖是小明設計的四盞螺絲口白熾燈的安裝圖，其中正確的是(　　)
【點撥】家庭電路某一支路中，開關的位置不影響其控制作用，螺絲口燈泡燈尾的接線不影響其用電，但從安全用電的角度考慮，開關應接在火線與用電器之間，螺絲口燈泡的燈尾應接火線。
11．如圖是插座與用電器之間的連接，對此，下列說法不正確的是(　　)
A．圖甲中，臺燈是接在火線與零線之間B．圖甲中，若導線b處斷開，臺燈仍能工作C．圖乙中，冰箱的金屬外殼通過插頭、插座與地線相連D．圖乙中，若導線d處斷開，冰箱仍能工作
【點撥】若導線b處斷開，電路斷開，臺燈不能工作。若導線d處斷開，壓縮機仍接在火線與零線之間，壓縮機仍能工作，只是冰箱外殼未接地，有觸電危險。
12．小虎同學為了安裝一個插座供晚上學習使用，他從家中控制電燈L1的開關S的接線柱上引出兩根導線，接上一個插座，然后將臺燈L2接入插座使用，則(　　)A．開關S閉合，L1正常發光B．開關S閉合，L2正常發光C．開關S閉合，L1和L2均正常發光D．開關S閉合，L1和L2均不能正常發光
【點撥】小虎的接線方法如圖所示，可以發現，開關S閉合，L1正常發光，L2被短路，不能發光。開關S斷開，L1、L2串聯，兩燈都能發光，但均不能正常發光。
13．【中考?攀枝花】如圖所示，試電筆正確的使用方法是________(填“甲”或“乙”)。已知試電筆的電阻約為1.1×106 Ω，氖管和人體的電阻比它小得多，可以忽略，請你計算“220 V　40 W”燈泡正常工作時的電流約為正確使用試電筆時通過人體電流的________倍(結果保留到整數)。
【點撥】使用試電筆時，手不能接觸試電筆前端的金屬體，但手必須接觸試電筆末端的金屬體，故乙是正確的使用方法。
14．家用漏電保護器是在用電器發生漏電故障或人體觸電時實施保護的設備，家庭電路漏電時，通過火線與零線的電流不相等，漏電保護器中有一特殊裝置(在圖中虛線框內，未畫出)檢測到這一差異后，便切斷電路，起到保護作用。漏電保護器中還有試驗電路，由一只開關S與電阻R組成，閉合開關S就能模擬漏電情形，試驗電路的連接符合要求的是(　　)
【方法規律】利用排除法解答。流過漏電保護器火線與零線的電流不相等時，漏電保護器才會跳閘，故A、B錯誤。D圖中，R中幾乎沒有電流，火線與零線中電流幾乎相等，不存在漏電現象，不能起到檢測作用。
15．一位“法師”在鋪有塑料地毯的舞臺上表演“不怕電”的功夫。他將一盞普通白熾燈泡接到兩導線頭A、B之間，燈泡正常發光；隨后將燈泡取下，“法師”兩手分別抓住兩導線頭A、B，如圖所示，其助手用試電筆分別測試A、B及“法師”的皮膚，發現試電筆的氖管都發光。對此表演的合理解釋是(　　)
A．“法師”有特異功能，確實不怕電B．“法師”的兩手均戴有特制絕緣手套C．在人、燈交替過程中，助手將零線斷開了D．在人、燈交替過程中，助手將火線斷開了
【點撥】當零線斷開后，用試電筆接觸“法師”，火線、“法師”、試電筆、大地之間構成通路，試電筆能夠發光，但“法師”無觸電危險。
16．家庭電路中，閘刀開關控制________，支路開關控制________。如圖為家庭電路常用的兩種安裝在墻壁上的支路開關，其按鈕可繞面板內轉軸轉動。由生活經驗可知，圖________較易損壞，因?yàn)榘磩?dòng)這種開關的________較小，按動需要的力較大。
