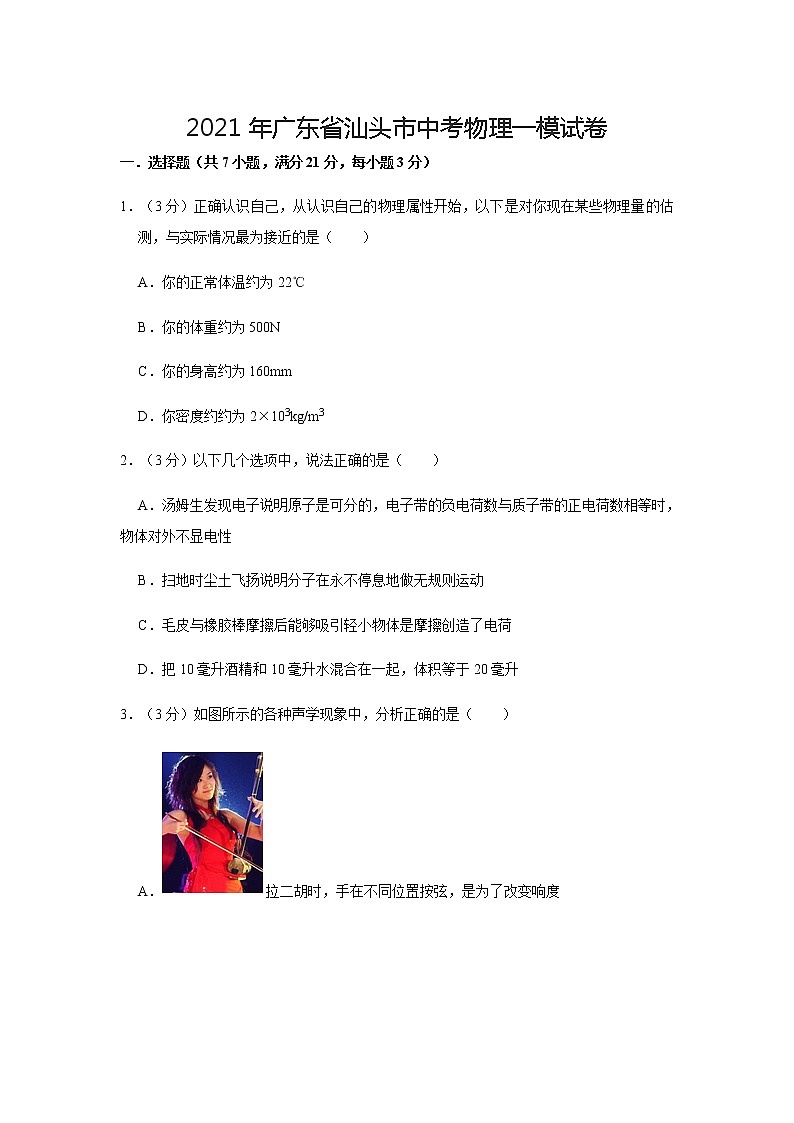

2021年廣東省汕頭市中考物理一模試卷

這是一份2021年廣東省汕頭市中考物理一模試卷，共26頁。
A．你的正常體溫約為22℃
B．你的體重約為500N
C．你的身高約為160mm
D．你密度約約為2×103kg/m3
2．（3分）以下幾個選項中，說法正確的是（ ）
A．湯姆生發現電子說明原子是可分的，電子帶的負電荷數與質子帶的正電荷數相等時，物體對外不顯電性
B．掃地時塵土飛揚說明分子在永不停息地做無規則運動
C．毛皮與橡膠棒摩擦后能夠吸引輕小物體是摩擦創造了電荷
D．把10毫升酒精和10毫升水混合在一起，體積等于20毫升
3．（3分）如圖所示的各種聲學現象中，分析正確的是（ ）
A．拉二胡時，手在不同位置按弦，是為了改變響度

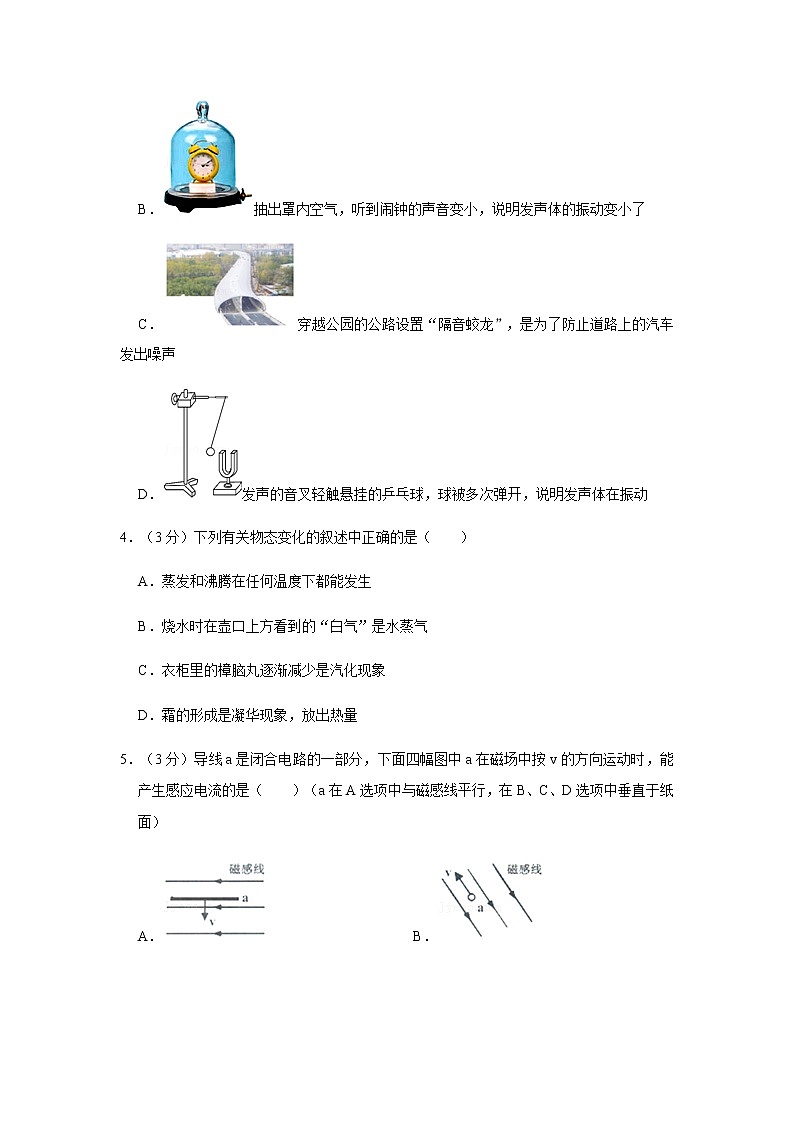

B．抽出罩內空氣，聽到鬧鐘的聲音變小，說明發聲體的振動變小了
C．穿越公園的公路設置“隔音蛟龍”，是為了防止道路上的汽車發出噪聲
D．發聲的音叉輕觸懸掛的乒乓球，球被多次彈開，說明發聲體在振動
4．（3分）下列有關物態變化的敘述中正確的是（ ）
A．蒸發和沸騰在任何溫度下都能發生
B．燒水時在壺口上方看到的“白氣”是水蒸氣
C．衣柜里的樟腦丸逐漸減少是汽化現象
D．霜的形成是凝華現象，放出熱量
5．（3分）導線a是閉合電路的一部分，下面四幅圖中a在磁場中按v的方向運動時，能產生感應電流的是（ ）（a在A選項中與磁感線平行，在B、C、D選項中垂直于紙面）
A．B．
C．D．
6．（3分）下列說法正確的是（ ）
A．物體靜止時不易推動，所以物體在靜止時比在運動時慣性大
B．靜止在斜面上的一只木箱，它所受的重力和支持力是一對平衡力
C．西瓜滑落掉到地面上摔碎了，地面沒有受損，是因?yàn)榕鲎矔r(shí)地面受到彈力
D．用錘子將鐵釘釘入木板，錘子對鐵釘?shù)淖饔昧εc鐵釘對錘子的作用力是一對相互作用力

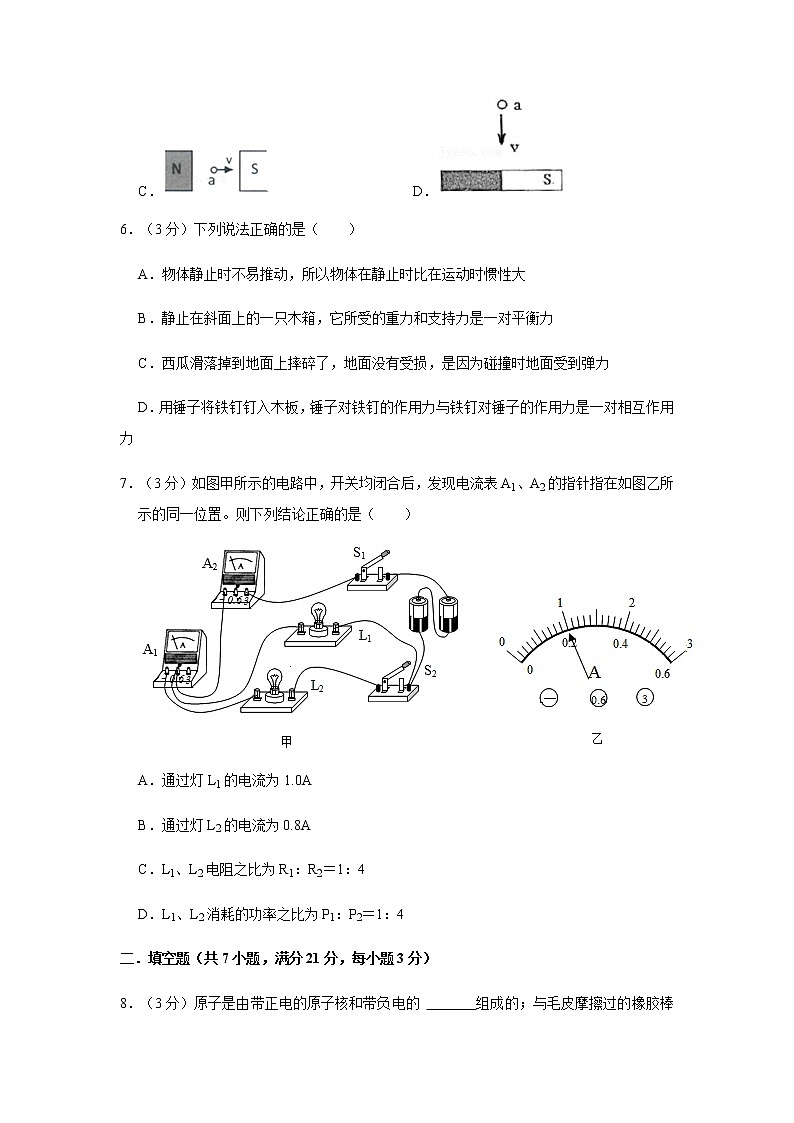

7．（3分）如圖甲所示的電路中，開關均閉合后，發現電流表A1、A2的指針指在如圖乙所示的同一位置。則下列結論正確的是（ ）
A．通過燈L1的電流為1.0A
B．通過燈L2的電流為0.8A
C．L1、L2電阻之比為R1：R2＝1：4
D．L1、L2消耗的功率之比為P1：P2＝1：4
二．填空題（共7小題，滿分21分，每小題3分）
8．（3分）原子是由帶正電的原子核和帶負電的 組成的；與毛皮摩擦過的橡膠棒所帶的電荷是 電荷；摩擦起電并不是創造了電荷，而是通過摩擦使電子在兩個相互接觸的物體間發生了 。
9．（3分）發光二極管具有 的性質。有一些材料，例如鍺、硅，導電性能介于導體和絕緣體之間，常常稱為 。20世紀初，科學家發現，某些物質在很低的溫度時，電阻就會突然變成0，這就是 現象。
10．（3分）如圖所示裝置是某同學做“觀察水的沸騰”的實驗描繪的水溫隨時間變化的圖像，由圖可知：水的沸點是 ℃；此時水面上方的氣壓 （填“高于”、“低于”或“等于”）標準大氣壓；第5分鐘后，繼續加熱，水的溫度會 （填“升高”“降低”或“不變”）。
11．（3分）科技之光﹣﹣2020年12月17日，“嫦娥五號”月球采樣返回器成功著陸地球。
（1）地面科技人員通過 給“嫦娥五號”發送指令，實施精準的控制。“嫦娥五號”的支撐腳面積做得較大（如圖1所示），是為了在月面著陸時 ；
（2）12月3日“嫦娥五號”上升器月面點火，成功實現我國首次地外天體起飛。它采集的1731g月球土壤樣本帶回地球后，其質量將 （選填“變大”、“變小”或“不變”）；
（3）“嫦娥五號”返回器返回地球時與大氣層劇烈摩擦，機械能轉化為 能，在表面產生3000℃的高溫?zé)g，故它身穿的防熱材料要耐高溫、強隔熱，還要密度 （選填“大”或“小”），采用“高速半彈道跳躍式再入返回”技術可以有效地緩解防熱壓力；
（4）如圖2表示返回器以第二宇宙速度11.2km/s進入亞太空的稀薄大氣層，下降至預定高度C點后，借助大氣層提供的升力向上躍起，跳出大氣層，到達跳出最高點后逐漸下降；之后，返回器再以第一宇宙速度7.9km/s二次進入大氣層返回地面，這就是“太空打水漂（高速半彈道跳躍式再入返回）”。圖中B、E是同一高度的兩點，返回器在B點的動能 （選填“大于”、“小于”或“等于”）E點的動能，從A→E的過程返回器的機械能 （選填“增大”、“減小”或“不變”）。
12．（3分）3月22日，吉林省的“逆行天使”返回家鄉，一汽派出了50輛紅旗轎車以80km/h的速度，將英雄們送往400km處的隔離賓館，則 h能到達；到達賓館時，車不能馬上停下來是因?yàn)檐?chē)具有 。
13．（3分）如圖所示為探究滑輪組作用的實驗裝置，每個鉤碼重2N．實驗時要豎直向上勻速直線拉動彈簧測力計，拉力大小如圖所示，則動滑輪重為 N，將彈簧測力計向上移動30cm，則鉤碼上升的高度為 cm．（不計一切摩擦及繩重）
14．（3分）如圖所示為電子式電能表表盤。小琴將電熱水壺單獨接在該電能表上正常工作6min，電能表指示燈閃爍了300次，電熱水壺消耗的電能是 J，其額定功率是 W，用它給1kg的水加熱210s，若消耗電能產生的熱量全被水吸收，可以使水的溫度上升 ℃。【c水＝4.2×103J/（kg?℃）】。
三．作圖題（共3小題）
15．如圖所示，人在水中看到空氣中有一個發光點S′，其實是由S發出的一束光，經過水面折射后到達了人的眼睛。
（1）畫出這個光路的入射光線、反射光線和折射光線。
（2）在光路圖中標出反射角。
16．按照題目要求作圖：
如圖杠桿B點掛一重物G，要使杠桿在圖示位置平衡，畫出最小動力F1的示意圖及其力臂；
17．家庭電路安裝各個電路元件時，不但要考慮各元件能否正常工作，更要考慮使用的安全性。請用筆畫線代替導線將圖中開關和電燈、三孔插座接入電路，使其符合安全用電的要求。
四．實驗探究題（共3小題，滿分20分）
18．（6分）（1）如圖1，體溫計的示數為 ℃。
（2）如圖2，彈簧測力計的示數為 N。
19．（7分）如圖是某學生小李、小王和小郭三人所做“探究凸透鏡成像規律”的實驗裝置圖。
（1）小郭將凸透鏡正對太陽光，在透鏡的另一側移動光屏，直至屏上呈現出 的光斑，量出透鏡到光斑的距離為10cm，則該凸透鏡的焦距為10cm；
（2）小王在凸透鏡成像實驗中，把蠟燭放在該凸透鏡的焦點上，凸透鏡固定不動，將光屏向遠離凸透鏡的方向移動的過程中，在光屏上觀察到的現象是大小 的光斑（選填“不變”、“變大”或“變小”）。
（3）小李同學做實驗時，發現燭焰在光屏上的像如圖，若要使?fàn)T焰在光屏中心成像，只調節光屏，小李應將光屏向 （選填“上”或“下”）移動，當蠟燭距離凸透鏡10.3cm時，無論怎么樣移動光屏都得不到像，原因是 。
A、像距過大，超過光具座的長度
B、不成像
（4）小郭將燭焰移至距凸透鏡5cm處，移動光屏， 在光屏上得到像（選填“能”或“不能”）， （選填“照相機”、“投影儀”或“放大鏡”）就是應用這一原理制成的，若拿下光屏，在透鏡右側移動眼睛的位置 （選填“能”或“不能”）看到像。
（5）小李同學將近視眼鏡片放在蠟燭與凸透鏡（靠近凸透鏡）之間，小郭調整蠟燭、透鏡和光屏的位置，直到在光屏上得到一個倒立縮小的清晰的像后，再將鏡片取下，發現光屏上的像變模糊了，為了使光屏上的像重新變得清晰，在不移動蠟燭和凸透鏡位置的前提下，小李應將光屏向 （選填“左”或“右”）移動。
20．（7分）小紅利用如圖甲所示的電路探究“電流與電阻的關系”，滑動變阻器的規格為“50Ω，1A”改變電阻箱R的阻值依次為5Ω、10Ω、20Ω，多次實驗得數據如表。
（1）開關閉合后電流表有示數而電壓表無示數，電路故障可能是 。
A.電流表壞了
B.滑動變阻器短路
C.電阻處接觸不良
D.電阻短路
（2）修正電路并完成第一組實驗，斷開開關，將電阻箱的阻值由5Ω調到10Ω。繼續操作有以下四步：
①閉合開關；
②將滑動變阻器的滑片移到最左端；
③記錄電流表示數；
④將滑動變阻器的滑片移到適當位置。
從安全和規范角度考慮，正確的順序是 。
（3）上述操作④中判斷滑片已處于適當位置的依據是 。本操作中滑動變阻器在實驗中的作用是 。
（4）在做第三次實驗時，電流指針如圖乙所示，此時通過R的電流為 A。
（5）依據表中數據作出了如圖圖象，能最直觀體現電流與電阻間關系的是 。
（6）要完成本次實驗，電源最多只能將 節干電池串聯。
五．計算題（共2小題，滿分13分）
21．（7分）已知大山同學的質量為60kg，每只鞋底與地面的接觸面積為0.015m2。大山在10s內用20N的水平拉力拉重為100N的物體沿拉力方向在水平地面上勻速前進了13m。（g取10N/kg）求：
（1）物體受到摩擦力的大??；
（2）大山前進的速度；
（3）拉力做功的功率；
（4）大山在水平地面上立正時對地面的壓強。
22．（6分）如圖所示，電源兩端的電壓U保持不變。閉合開關S、S1，電壓表示數為8V，電流表示數為2A．閉合開關S，斷開開關S1，電壓表示數為2V．求：
（1）電源兩端的電壓U。
（2）電阻R1的阻值。
六．綜合能力題（共3小題，滿分18分）
23．（5分）如圖所示是探究“電流產生的熱量與哪些因素有關”的裝置。甲乙兩圖的密閉容器中都裝有等量的空氣。
（1）圖甲裝置可研究電流產生的熱量與 的關系；
（2）圖乙兩密閉容器中的電阻絲阻值相等，在其中一容器外部并聯一個阻值相等的電阻e。若兩側U形管液面高度變化相同，則故障可能是 。排除故障后通電相同時間，發現左側U形管內液面高度變化明顯，這表明：在電阻和通電時間相同的情況下，通過導體的 越大，產生的熱量越多；
（3）為了使乙實驗中兩側U形管液面高度差更明顯，可將空氣盒外電阻換成 （選填“大于”或“小于”）5Ω的電阻；
（4）若圖甲和圖乙中兩套裝置的電源電壓相同，在相同時間內，b和c兩電阻產生的熱量之比為 ；
（5）生活中我們經常見到“電爐絲熱得發紅，而與它相連的導線卻不熱”這一現象，可用上面圖 的實驗結論來解釋。
24．（6分）為了檢驗飛船艙門的密封性能，科研人員將待檢驗的艙體M置于一個不漏氣的集氣空腔N中（如圖）。先對艙體M充入壓強為1×105Pa的空氣，然后把空腔N抽成真空，若艙門漏氣，一段時間后便會有氣體從艙體M進空腔N中，艙體M中的壓強將減小，空腔N中的壓強將增大。其中RM、RN是兩個完全相同的壓敏電阻，整個過程溫度不變。電路中R0的阻值為20Ω，電源電壓為12V，壓敏電阻RM、RN的阻值隨氣壓變化的關系如表：
（1）若艙門不漏氣，單刀雙擲開關S接b時，R0兩端電壓為多少V？
（2）若空氣從艙體M中逸出，經過一段時間后，M、N中的壓強相等，為0.5×105Pa。若開關S接在a處，此時整個電路消耗的總功率是多少W？
（3）在檢驗過程中的某時刻，開關接a時壓敏電阻RM兩端電壓為4.5V；開關接b時壓敏電阻RN兩端電壓為9V，則此時艙體M內外氣壓差是多少Pa？
25．（7分）閱讀短文，回答問題：
小細節大智慧
2020年12月17日，嫦娥五號返回器成功著陸后，貼滿“暖寶寶”的圖火遍全網，如圖所示?！芭瘜殞殹庇纸信N，是一種可供取暖的物品。很多人提出疑問，返回器返回地面時必然要與大氣層摩擦產生大量的熱，那為什么還要保溫？事實上，這與發動機用的燃料有關。嫦娥五號主要采用偏二甲肼和四氧化二氮作燃料，兩者通過化學反應燃燒時，能夠瞬間釋放極大的能量，非常適合航天推進器，是一種非常理想的燃料。但是，它們的熔點都較低，偏二甲肼的熔點為﹣57℃，四氧化二氦的熔點為﹣11.2℃。著陸區四子王旗當時的氣溫只有﹣20℃，為了防止燃料在返回器已經冷卻的情況下發生凝固，不方便排出，才給返回器貼滿了“暖寶寶”。正所謂，小細節彰顯中國大智慧，最高端的嫦娥五號也僅需要“暖寶寶”保溫即可。
（1）“返回器與大氣層摩擦生熱”這個過程中的能量轉化與熱機的 沖程相似；選用偏二甲肼和四氧化二氮作航天推進器的燃料，主要原因是 。
（2）在當時的氣溫下，容易發生凝固的燃料是 ，判斷的依據是 。
參考答案
一．選擇題（共7小題，滿分21分，每小題3分）
1．解：
A、人體正常體溫在37℃，變化幅度很小。故A不符合實際；
B、中學生的質量在50kg左右，受到的重力為50kg×10N/kg＝500N．故B符合實際；
C、成年人的身高在170cm左右，中學生的身高接近成年人，在160cm＝1600mm左右。故C不符合實際；
D、人體的密度和水的密度差不多，約為1×103kg/m3，故D不符合實際。
故選：B。
2．解：A、湯姆生發現了電子，從而說明了原子是可以再分的，電子帶的負電荷數與質子帶的正電荷數相等時，物體對外不顯電性。故A正確；
B、塵土飛揚是固體小顆粒的運動，不是分子的運動。故B錯誤；
C、毛皮與橡膠棒摩擦后能夠吸引輕小物體是摩擦起電現象，是電荷的轉移；故C錯誤；
D、把10毫升酒精和10毫升水混合在一起，由于分子之間有間隙，總體積小于20毫升。故D錯誤。
故選：A。
3．解：A、二胡是弦振動發出聲音的，當拉二胡時，手在不同位置按弦，弦振動的快慢會不一樣，所以聲音的音調就會發生變化，故A錯誤；
B、抽出罩內空氣，聽到鬧鐘的聲音變小，即說明聲音傳播需要介質，真空不能傳聲，故B錯誤；
C、穿越公園的公路設置“隔音蛟龍”是在在傳播過程中減弱噪聲，故C錯誤；
D、發聲的音叉靠近乒乓球，球多次被彈開，說明發聲體在振動，故D正確。
故選：D。
4．解：
A、蒸發可以在任何溫度下進行，沸騰必須達到一定的溫度。故A錯誤；
B、燒水時在壺口上方看到的“白氣”是溫度較高的水蒸氣遇冷液化形成的小水滴。故B錯誤；
C、樟腦丸減小，由固態直接變成氣態，屬于升華現象。故C錯誤；
D、霜是空氣中的水蒸氣遇冷凝華形成的冰晶，同時放出熱量。故D正確。
故選：D。
5．解：
A、如圖導體平行于磁感線方向，沒有切割磁感線運動，不會產生感應電流，故A不符合題意；
B、如圖導體運動方向與磁感線方向平行，沒有切割磁感線運動，不會產生感應電流，故B不符合題意；
C、如圖導體運動方向與磁感線方向平行，沒有切割磁感線運動，不會產生感應電流，故C不符合題意；
D、如圖，閉合電路的一部分在做切割磁感線運動，導體中會有感應電流的產生，故D符合題意。
故選：D。
6．解：A、慣性大小只與物體的質量有關，同一物體在靜止時和運動時的質量相同，其慣性大小相同，故A錯誤；
B、靜止在斜面上的木箱，它所受的重力豎直向下、支持力垂直于斜面向上，方向不在一條直線上，所以不是一對平衡力，故B錯誤；
C、物體間力的作用是相互的，西瓜滑落掉到地面上碰撞時，地面和西瓜都受到彈力的作用，地面沒有受損是因?yàn)槠溆捕却?，故C錯誤；
D、用錘子將鐵釘釘入木板，錘子對鐵釘?shù)淖饔昧εc鐵釘對錘子的作用力是一對相互作用力，大小相等，故D正確。
故選：D。
7．解：開關均閉合后，兩燈泡并聯，電流表A1測量通過L2的電流，電流表A2測量干路電流，故A2的示數大于A1的示數。
發現電流表A1、A2的指針指在如圖乙所示的同一位置，則A2選用大量程，分度值為0.1A，示數為1A，A1選用小量程，分度值為0.02A，示數為0.2A。
B、通過燈L2的電流為0.2A，故B錯誤；
A、根據并聯電路的電流特點可知通過燈L1的電流為：1A﹣0.2A＝0.8A，故A錯誤；
C、根據歐姆定律可知L1、L2電阻之比為：R1：R2＝＝＝＝1：4，故C正確；
D、根據P＝UI可知L1、L2消耗的功率之比為P1：P2＝＝＝＝4：1，故D錯誤。
故選：C。
二．填空題（共7小題，滿分21分，每小題3分）
8．解：原子是由帶正電的原子核和帶負電的電子組成的；
毛皮摩擦的橡膠棒帶負電；
摩擦起電的實質是發生了電子的轉移。
故答案為：電子；負；轉移。
9．解：（1）發光二極管是由半導體材料制成的，可將電能轉化為光能，而且二極管具有單向?qū)щ娦裕?br>（2）導電性能介于導體與絕緣體之間的叫半導體，利用半導體可以制成二極管、三極管、光敏電阻等；
（3）某些物質當溫度降低到一定程度時，電阻會減小到0，這就是超導現象。
故答案為：?jiǎn)蜗驅щ?；半?dǎo)體；超導。
10．解：由圖可知：水溫度升高到98℃時，不斷吸收熱量，溫度保持98℃不變，此時水沸騰，所以水的沸點是98℃；
1標準大氣壓下水的沸點是100℃，現在水的沸點是98℃，因?yàn)闅鈮涸礁撸悬c(diǎn)越高，所以此時大氣壓小于1標準大氣壓；
由圖像中數據知，水從第5min開始沸騰，在沸騰過程中溫度保持不變，所以第5分鐘后繼續加熱，水的溫度保持不變。
故答案為：98；低于；不變。
11．解：（1）月球上沒有空氣，電磁波可以在真空中傳播，故地面科技人員通過電磁波給“嫦娥五號”發送指令，實施精準的控制；
壓力相同時，受力面積越大，壓強越小，“嫦娥五號”的支撐腳面積做得較大（如圖1所示），是為了在月面著陸時增大受力面積減小對月球表面的壓強；
（2）質量是物體的一種基本屬性，與物體的狀態、形狀、溫度、所處的空間位置的變化無關，故月球土壤樣本帶回地球后，其質量不變；
（3）“嫦娥五號”返回器返回地球時與大氣層劇烈摩擦，摩擦生熱，機械能轉化為內能；
相同體積，密度越小，根據ρ＝可知物體質量越小，慣性小，便于改變運動狀態，故它身穿的防熱材料要耐高溫、強隔熱，還要密度小，采用“高速半彈道跳躍式再入返回”技術可以有效地緩解防熱壓力；
（4）從A→E的過程返回器要不斷克服阻力做功，故機械能減??；
機械能是指動能和勢能的總和，圖中B、E是同一高度的兩點，故返回器在這兩點的重力勢能相同，但返回器在B點的機械能大于E點的機械能，故返回器在B點的動能大于E點的動能。
故答案為：（1）電磁波；減小對月球表面的壓強；（2）不變；（3）內；??；（4）大于；減小。
12．解：由v＝可得，
將英雄們送往400km處的隔離賓館所用時間t＝＝＝5h；
到達賓館時，由于車具有慣性，還要繼續向前運動，所以車不能馬上停下來，
故答案為：5；慣性。
13．解：（1）彈簧測力計的分度值是0.2N，所以拉力大小是2.4N。
不計繩重和摩擦，根據F＝（G+G輪）可得：
動滑輪的重力G輪＝3F﹣G＝3×2.4N﹣6N＝1.2N；
由圖知，滑輪組由3段繩子承擔物重，則由s＝3h得：
鉤碼上升的高度h＝s＝×30cm＝10cm，
故答案為：1.2；10。
14．解：（1）“3000imp/（kW?h）”，表示電路中每消耗1kW?h的電能，電能表的指示燈閃爍3000次，
電能表指示燈閃爍300次時，電熱水壺6min消耗的電能：
W＝kW?h＝0.1kW?h＝3.6×105J；
電熱水壺正常工作時的電功率，即額定功率：
P＝＝＝1kW＝1000W；
（2）水吸收的熱量：
Q吸＝W′＝Pt′＝1000W×210s＝2.1×105J，
由Q吸＝cm△t得水上升的溫度：
△t＝＝＝50℃。
故答案為：3.6×105；1000；50。
三．作圖題（共3小題）
15．解：經分析，先連接人眼與發光點的像S'的連線，與水面交點為O，連接SO為入射光線，O與人眼連線為折射光線；過O作法線，根據反射角等于入射角畫出反射光線并標出反射角，如圖所示：
16．解：由杠桿平衡條件F1L1＝F2L2可知，在阻力跟阻力臂的乘積一定時，動力臂越長，動力越?。粓D中支點在O點，因此OA作為動力臂最長，由圖知?jiǎng)恿Φ姆较驊?yīng)該向下，過A點垂直于OA做出最小動力F1的示意圖，如下圖所示：
17．解：首先辨別上面三根線分別為火線、零線和地線。
（1）燈泡的接法：火線先進入開關，再進入燈泡頂端的金屬點，零線直接接在燈泡的螺旋套上，這樣在斷開開關時能切斷火線，接觸燈泡不會發生觸電事故。
（2）三孔插座的接法：上孔接地線；左孔接零線；右孔接火線。如圖所示：
四．實驗探究題（共3小題，滿分20分）
18．解：
（1）此溫度計一個大格表示1℃，里面有10個小格，因此它的分度值為0.1℃，因此它的讀數為36℃+0.5℃＝36.5℃；
（2）彈簧測力計上1N之間有5個小格，所以一個小格代表0.2N，即此彈簧測力計的分度值為0.2N，此時指針指在“3.6”處，所以彈簧測力計的示數為3.6N。
故答案為：（1）36.5；（2）3.6。
19．解：（1）屏上呈現出最小、最亮的光斑，這便是凸透鏡的焦點，透鏡到光斑的距離為10cm。則此凸透鏡的焦距約是10cm。
（2）把蠟燭放在該凸透鏡的焦點上，通過凸透鏡后的光線是平行的，所以將光屏向遠離凸透鏡的方向移動的過程中，在光屏上觀察到的現象是大小不變的光斑；
（3）由圖知，像偏上，所以應將光屏上移；當蠟燭距離凸透鏡10.3cm時，此時物距處于f和2f之間，且稍大于焦距，所以物距遠大于2f，無論怎么樣移動光屏都得不到像，原因可能是因?yàn)楣饩咦粔蜷L(zhǎng)造成的，故選A；
（4）小郭將燭焰移至距凸透鏡5cm處，此時的物距為5cm，小于1倍焦距，成正立放大的虛像，應用為放大鏡，虛像不能用光屏承接，但可以用眼睛看到；
（5）近視鏡是凹透鏡，對光線起了發散作用，因此去掉近視鏡后，光屏應向左移動才能成清晰的像。
故答案為：（1）最小、最亮；（2）不變；（3）上；A；（4）不能；放大鏡；能；（5）左。
20．解：（1）閉合開關，電流表有示數，說明電路為通路，而電壓表無示數，電路故障可能是電阻短路，故D正確；
（2）改接10歐的電阻。繼續操作的步驟：將滑動變阻器的滑片移到最左端；閉合開關；將滑動變阻器的滑片移到適當位置，記錄電流表示數；從安全和規范角度考慮，正確的順序是 ②①④③；
（3）研究“電流與電阻的關系“，要控制電阻的電壓不變，由表中數據知，這個電壓為：
U＝IR＝0.4A×5Ω＝2V，上述操作④中判斷滑片已處于適當位置的依據是：電壓表示數為2V；
本操作中滑動變阻器的作用是保持電阻兩端的電壓不變；
（4）電流表的示數如圖乙所示，電流表選用小量程，分度值為0.02A，此時電路中的電流為0.1A；
（5）由表中數據知，電阻為原來的幾倍，通過的電流為原來的幾分之一倍，即電壓不變時，電流與電阻成反比，A正確，D錯誤；
電流與電阻成反比，即電流與電阻的倒數成正比，B正確，C錯誤，但B能最直觀體現電流與電阻間關系，故選B；
（6）要控制電阻的電壓為2V不變，當電阻箱阻值為20Ω時，對應的變阻器的最大電阻不超過50Ω，由串聯分壓原理可知，變阻器的電壓不超過×2V＝5V，根據串聯電路電壓的規律，要完成本次實驗，電源最多為：2V+5V＝7V，因1節干電池為1.5V，故電源最多只能將4節干電池串聯。
故答案為：（1）D；（2）②①④③；（3）電壓表示數為2V；保持電阻兩端的電壓不變；（4）0.1；（5）B；（6）4。
五．計算題（共2小題，滿分13分）
21．解：
（1）物體在水平地面上勻速前進，所受拉力和摩擦力為平衡力，大小相等，
故物體受到摩擦力f＝F拉＝20N；
（2）大山前進的速度：v＝＝＝1.3m/s；
（3）拉力做功的功率：P＝＝＝F拉v＝20N×1.3m/s＝26W；
（4）大山在水平地面上立正時對地面的壓力：F壓＝G人＝m人g＝60kg×10N/kg＝600N，
則大山立正時對水平地面的壓強：p＝＝＝2×104Pa。
答：（1）物體受到摩擦力的大小為20N；
（2）大山前進的速度為1.3m/s；
（3）拉力做功的功率為26W；
（4）大山在水平地面上立正時對地面的壓強為2×104Pa。
22．解：
（1）由圖可知，當閉合開關S、S1，只有R2接入電路中，R1被短路，電壓表測其兩端電壓，即電源兩端的電壓，所以電源電壓U＝8V；
（2）由歐姆可得R2的電阻：
R2＝＝＝4Ω；
當閉合開關S，斷開開關S1，兩電阻串聯，電壓表測R2兩端電壓，電流表測電路中電流，
由串聯電路的電流特點和歐姆定律可得，電路中的電流：
I′＝I1′＝I2′＝＝＝0.5A，
由串聯電路的電壓特點可知：
U1＝U﹣U2＝8V﹣2V＝6V，
R1的阻值：
R1＝＝＝12Ω。
答：（1）電源兩端的電壓U為8V。
（2）電阻R1的阻值為12Ω。
六．綜合能力題（共3小題，滿分18分）
23．解：（1）如圖甲，兩個電阻串聯在電路中，電流相同，通電時間相同，電阻不同，運用控制變量法，探究電流產生熱量跟電阻的關系；
（2）若圖乙中c、d兩玻璃管內液面上升高度相同，則說明c、d兩玻璃管內電流產生熱量相同，由于c、d兩玻璃管里面的電阻相等，根據Q＝I2Rt可知，通過電阻的電流相等，由于是c玻璃管的一個5Ω的電阻與d玻璃管兩個5Ω的電阻并聯后再串聯，則說明d玻璃管兩個并聯的電阻外面的電阻沒有電流通過，即e電阻開路；
裝置中一個5Ω的電阻與兩個5Ω的電阻并聯后再串聯，根據串聯電路的電流特點可知，右端兩個電阻的總電流和左端的電阻電流相等，即I右＝I左，兩個5Ω的電阻并聯，根據并聯電路的電流特點知I右＝I1+I2，兩電阻阻值相等，則支路中電流相等，I1＝I2，所以右邊容器中的通過電阻的電流是左側通過電流的一半，由Q＝I2Rt可知，左邊容器中的電阻產生的熱量多，溫度升得較快；這表明：在相同時間內，電阻相同，電流越大，通過導體時產生的熱量越多；
（3）為了使乙實驗中兩側U形管液面高度差更明顯，需要增大左側電阻的電流，即需要減小電路的總電阻；根據并聯電路的電阻關系可知，如果減小右側上面的電阻的阻值，則并聯部分的總電阻減小，并聯部分分擔的電壓減小，則d兩端的電壓減小，根據歐姆定律可知，通過d的電流減小，這樣能是c和d的電流差值變大，則U形管液面高度差更明顯；
（4）甲裝置中5Ω的電阻與10Ω的電阻串聯，則總電阻R甲＝5Ω+10Ω＝15Ω；
乙裝置中d容器內外兩個5Ω的電阻并聯后再與c容器中5Ω的電阻串聯，則總電阻R乙＝Rc+Rd＝5Ω+×5Ω＝7.5Ω，
由于甲、乙兩次實驗的電源電壓相同，則根據歐姆定律可知：I甲：I乙＝R乙：R甲＝7.5Ω：15Ω＝1：2，
由于b、c中兩電阻的阻值不相等、通電時間相同，據Q＝I2Rt可知：Qb：Qc＝I甲2Rbt：I乙2Rct＝I甲2Rb：I乙2Rc＝×＝×＝1：2；
（5）電爐絲與導線串聯，電爐絲電阻較大，導線電阻非常小，電流和通電時間相同，電爐絲熱得發紅，而導線卻幾乎不發熱，說明電流產生的熱量與導體電阻大小的關系；
由甲裝置可知，兩個盒中的電阻絲串聯，通過兩電阻絲的電流和通電時間相同，而兩電阻絲的阻值不同，研究的是：當通過的電流和通電時間相同時，電流產生的熱量與導體電阻大小的關系；所以甲實驗可以解釋“電爐絲熱得發紅，而導線卻幾乎不發熱”現象。
故答案為：（1）電阻；（2）e電阻開路；電流；（3）小于；（4）1：2；（5）甲。
24．解：（1）由電路圖可知，當單刀雙擲開關S接b時，RN與R0串聯，電壓表測R0兩端的電壓，電流表測電路中的電流，由表中數據可知，N為真空時，RN＝100Ω，根據歐姆定律可得，
電路中的電流為Ib＝＝＝＝0.1A，
R0兩端電壓U0＝IbR0＝0.1A×20Ω＝2V；
（2）查表可知，M、N中的氣壓值均為0.5×105Pa時，RM、RN的電阻值均為25Ω，
開關S接在a處時，RM與R0串聯，電路中的總電阻R＝RM+R0＝25Ω+20Ω＝45Ω，
整個電路消耗的總功率：P＝＝＝3.2W；
（3）開關接a，且壓敏電阻RM兩端電壓為4.5V時，
根據串聯電路兩端的總電壓等于各分電阻兩端的電壓之和可知：
R0兩端電壓：U0a＝U﹣UM＝12V﹣4.5V＝7.5V，
此時電路中電流為：Ia＝＝＝0.375A，
RM的阻值為：RM＝＝＝12Ω，
查表可知，M中的氣壓值為0.8×105Pa，
開關接b，且壓敏電阻RN兩端電壓為9V時，
R0兩端電壓：U0b＝U﹣UN＝12V﹣9V＝3V，
此時電路中電流為：Ib＝＝＝0.15A，
RN的阻值為：RN＝＝＝60Ω，
查表可知，N中的氣壓值為0.2×105Pa，
所以，此時艙體M內外的氣壓差為：△p＝PM﹣PN＝0.8×105Pa﹣0.2×105Pa＝6×104Pa。
答：（1）若艙門不漏氣，且單刀雙擲開關S接b時，R0兩端電壓為2V；
（2）若開關S接在a處，此時整個電路消耗的總功率是3.2W；
（3）此時艙體M內外氣壓差是6×104Pa。
25．解：（1）“返回器與大氣層摩擦生熱”時將機械能轉化為了內能，所以與熱機的壓縮沖程是相似的；
依據原文中“嫦娥五號主要采用偏二甲肼和四氧化二氮作燃料，兩者通過化學反應燃燒時，能夠瞬間釋放極大的能量，非常適合航天推進器，是一種非常理想的燃料?！笨傻贸鲞x用四氧化二氮作航天推進器的燃料的原因是燃燒時能夠瞬間釋放極大的能量；
（2）對比偏二甲肼與四氧化二氮的熔點，發現四氧化二氮的熔點更高，而原文中表明“著陸區四子王旗當時的氣溫只有﹣20”，溫度低于四氧化二氮的熔點，高于偏二甲肼的熔點；所以發生凝固的燃料是四氧化二氮。
故答案為：（1）壓縮；燃燒時能夠瞬間釋放極大的能量；（2）四氧化二氦；當時氣溫低于四氧化二氦的熔點。
實驗組別
1
2
3
電阻R（Ω）
5
10
20
電流I（A）
0.4
0.2
壓敏電阻受到氣壓（×105Pa）
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
壓敏電阻對應的電阻值（Ω）
100
80
60
44
30
25
20
16
12
10
8
