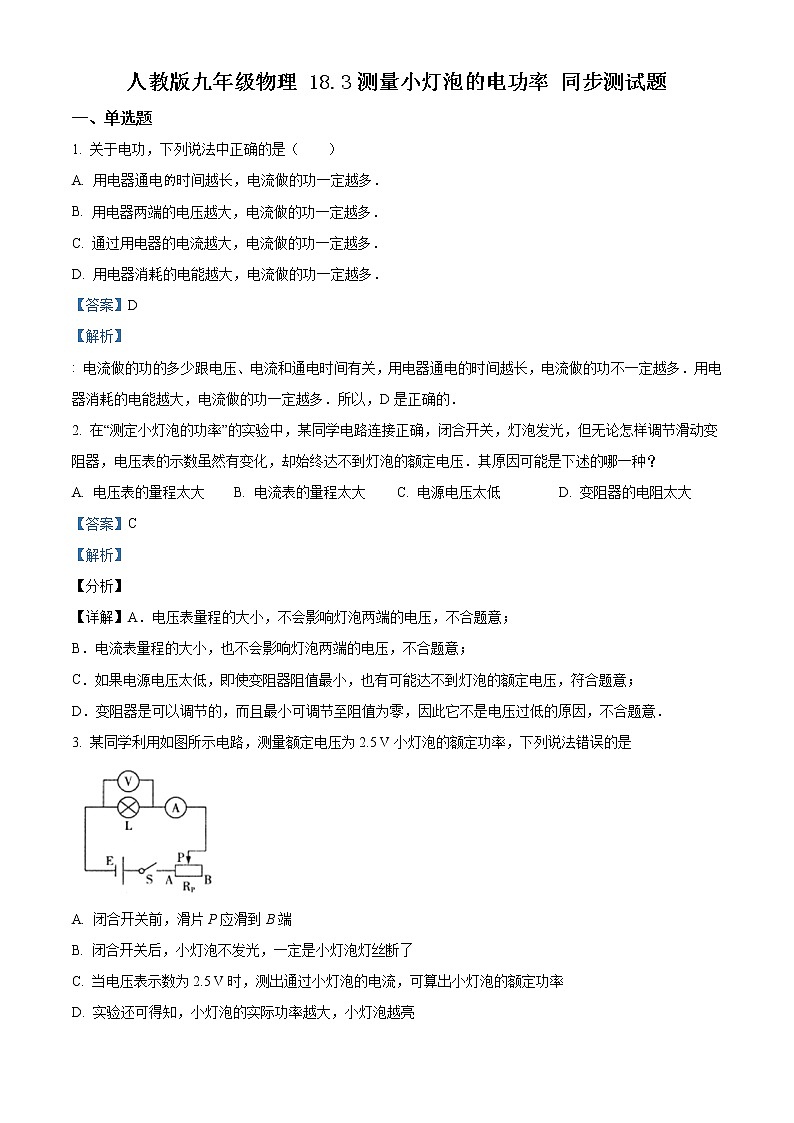

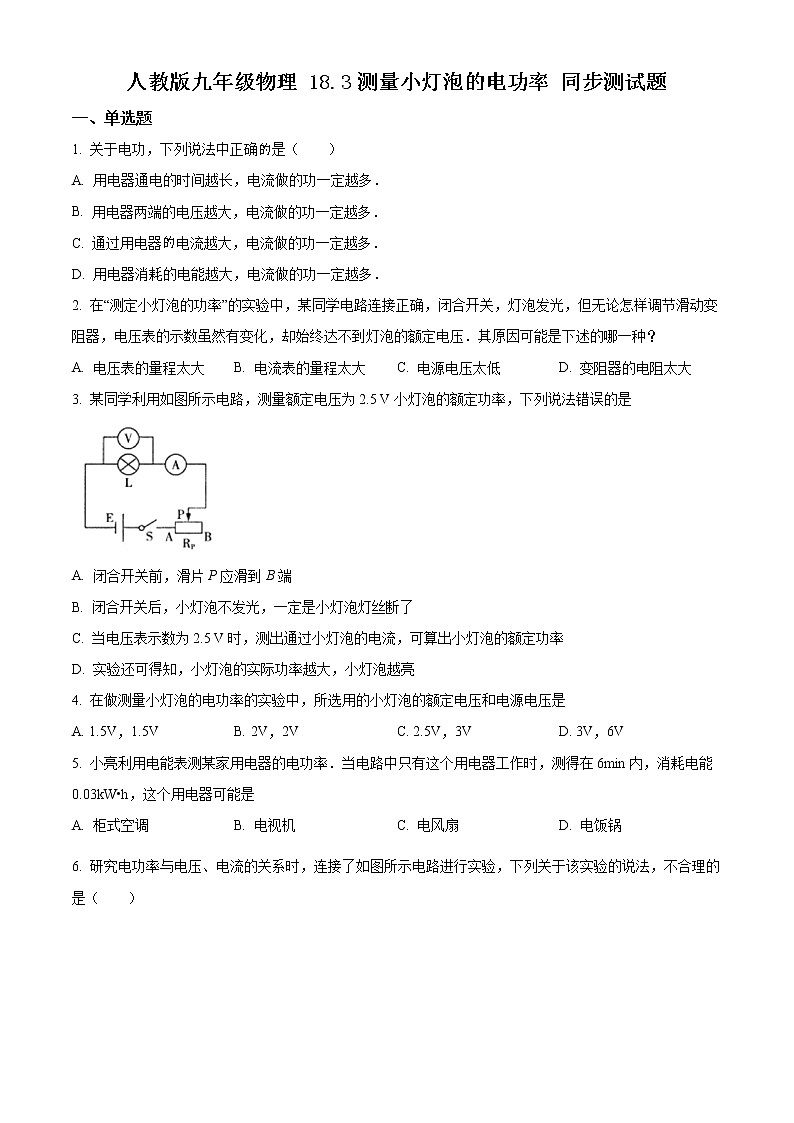

人教版九年級全冊第十八章 電功率第3節 測量小燈泡的電功率同步練習題

這是一份人教版九年級全冊第十八章 電功率第3節 測量小燈泡的電功率同步練習題，文件包含精品解析人教版九年級物理183測量小燈泡的電功率同步測試題原卷版doc、精品解析人教版九年級物理183測量小燈泡的電功率同步測試題解析版doc等2份試卷配套教學資源，其中試卷共27頁， 歡迎下載使用。
1. 關于電功，下列說法中正確的是（ ）
A. 用電器通電時間越長，電流做的功一定越多．
B. 用電器兩端的電壓越大，電流做的功一定越多．
C. 通過用電器的電流越大，電流做的功一定越多．
D. 用電器消耗的電能越大，電流做的功一定越多．
【答案】D
【解析】
: 電流做的功的多少跟電壓、電流和通電時間有關，用電器通電的時間越長，電流做的功不一定越多．用電器消耗的電能越大，電流做的功一定越多．所以，D是正確的．
2. 在“測定小燈泡的功率”的實驗中，某同學電路連接正確，閉合開關，燈泡發光，但無論怎樣調節滑動變阻器，電壓表的示數雖然有變化，卻始終達不到燈泡的額定電壓．其原因可能是下述的哪一種？
A. 電壓表的量程太大 B. 電流表的量程太大 C. 電源電壓太低 D. 變阻器的電阻太大
【答案】C
【解析】
【分析】
【詳解】A．電壓表量程的大小，不會影響燈泡兩端的電壓，不合題意；
B．電流表量程的大小，也不會影響燈泡兩端的電壓，不合題意；
C．如果電源電壓太低，即使變阻器阻值最小，也有可能達不到燈泡的額定電壓，符合題意；
D．變阻器是可以調節的，而且最小可調節至阻值為零，因此它不是電壓過低的原因，不合題意．
3. 某同學利用如圖所示電路，測量額定電壓為2.5 V小燈泡的額定功率，下列說法錯誤的是
A. 閉合開關前，滑片P應滑到B端
B. 閉合開關后，小燈泡不發光，一定是小燈泡燈絲斷了
C. 當電壓表示數為2.5 V時，測出通過小燈泡的電流，可算出小燈泡的額定功率
D. 實驗還可得知，小燈泡的實際功率越大，小燈泡越亮
【答案】B
【解析】
【分析】
（1）閉合開關前，滑動變阻器應滑到電阻最大位置；
（2）閉合開關后，小燈泡不發光的原因有：小燈泡燈絲斷路、小燈泡被短路、小燈泡接觸不良、電源電壓太小、滑動變阻器連入電路的電阻太大等原因；
（3）小燈泡的亮度就是看小燈泡的實際功率，實際功率越大，小燈泡越亮；
（4）當電壓表的示數為額定電壓時，根據電流表的示數和公式P=UI即可求出小燈泡的額定功率．
【詳解】A. 閉合開關前，滑動變阻器應滑到B端，即其電阻最大位置．故A正確；
B. 閉合開關后，小燈泡不發光的原因有很多，并不一定是小燈泡燈絲斷了，故B錯誤；
C. 小燈泡的亮度就是看小燈泡的實際功率，實際功率越大，小燈泡越亮，故C正確．
D. 當電壓表示數為2.5V時，測出通過小燈泡的電流，可算出小燈泡的額定功率，故D正確.
4. 在做測量小燈泡的電功率的實驗中，所選用的小燈泡的額定電壓和電源電壓是
A. 1.5V，1.5VB. 2V，2VC. 2.5V，3VD. 3V，6V
【答案】C
【解析】
在實驗中為了測得小燈泡的功率，應讓其達到額定功率，因電路中用到滑動變阻器，故分到小燈泡上的電壓比電源電壓要小一些，故電源電壓應稍大于小燈泡的額定電壓，但如果大太多，容易燒壞燈泡，最符合題意的是，，故C正確．
5. 小亮利用電能表測某家用電器的電功率．當電路中只有這個用電器工作時，測得在6min內，消耗電能0.03kW?h，這個用電器可能是
A. 柜式空調 B. 電視機 C. 電風扇 D. 電飯鍋
【答案】B
【解析】
由題意可求出該用電器的電功率為P=W/t=0.03kWh/（1/10h）=0.3kW=300W，空調的電功率要比這個高的多，而電風扇和電飯鍋的電功率要比這個值小的多，故可能是只能是電視機，故應選B．

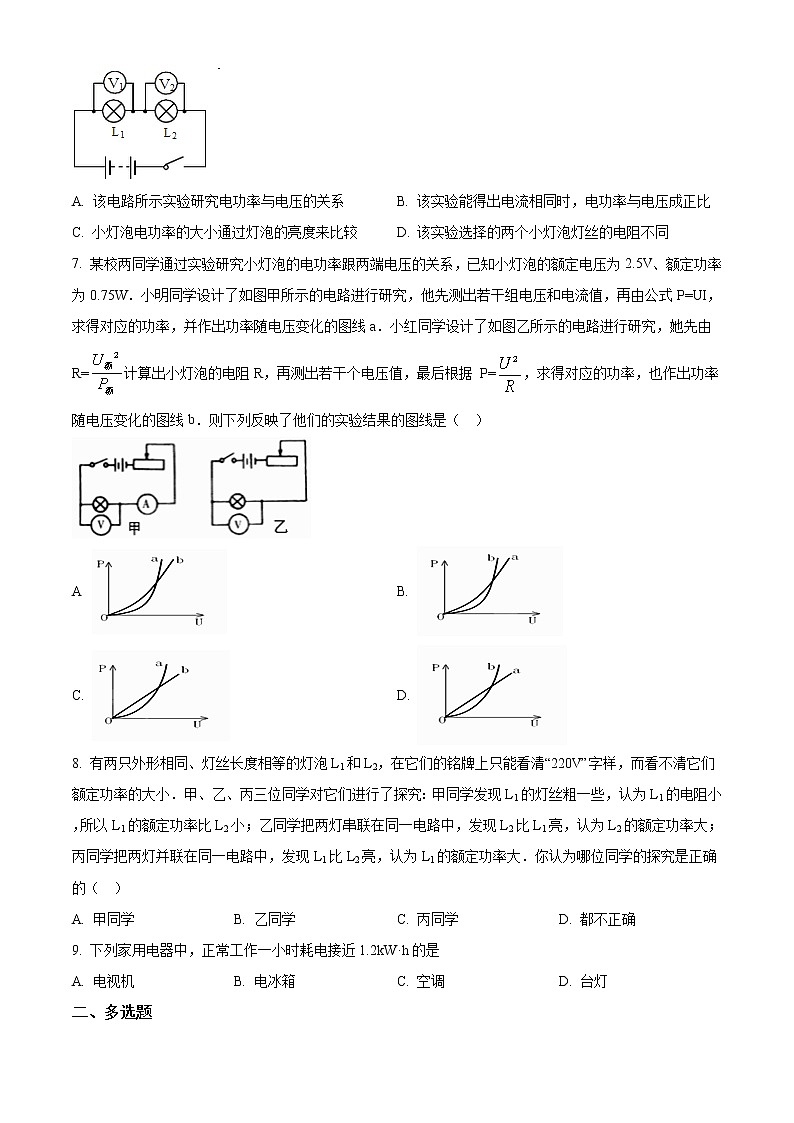

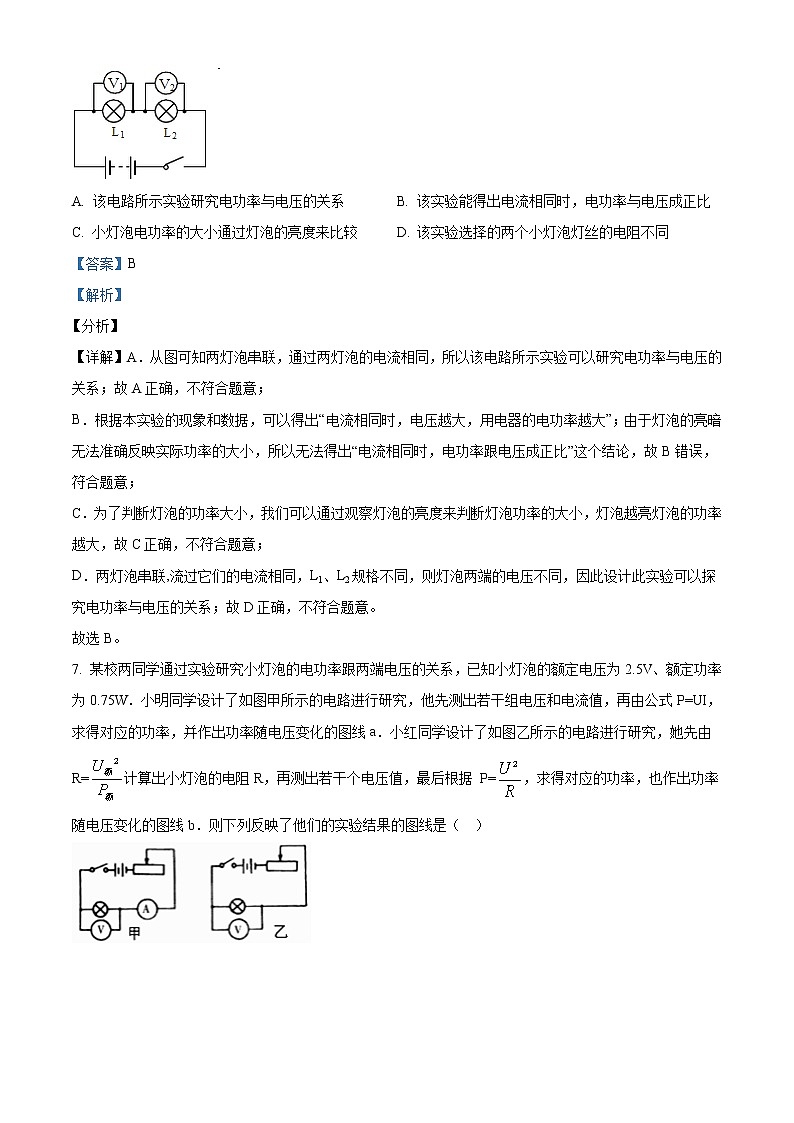

6. 研究電功率與電壓、電流的關系時，連接了如圖所示電路進行實驗，下列關于該實驗的說法，不合理的是（ ）
A. 該電路所示實驗研究電功率與電壓的關系B. 該實驗?zāi)艿贸鲭娏飨嗤瑫r(shí)，電功率與電壓成正比
C. 小燈泡電功率的大小通過燈泡的亮度來比較 D. 該實驗選擇的兩個小燈泡燈絲的電阻不同
【答案】B
【解析】
分析】
【詳解】A．從圖可知兩燈泡串聯，通過兩燈泡的電流相同，所以該電路所示實驗可以研究電功率與電壓的關系；故A正確，不符合題意；
B．根據本實驗的現象和數據，可以得出“電流相同時，電壓越大，用電器的電功率越大”；由于燈泡的亮暗無法準確反映實際功率的大小，所以無法得出“電流相同時，電功率跟電壓成正比”這個結論，故B錯誤，符合題意；
C．為了判斷燈泡的功率大小，我們可以通過觀察燈泡的亮度來判斷燈泡功率的大小，燈泡越亮燈泡的功率越大，故C正確，不符合題意；
D．兩燈泡串聯,流過它們的電流相同，L1、L2規格不同，則燈泡兩端的電壓不同，因此設計此實驗可以探究電功率與電壓的關系；故D正確，不符合題意。
故選B。
7. 某校兩同學通過實驗研究小燈泡的電功率跟兩端電壓的關系，已知小燈泡的額定電壓為2.5V、額定功率為0.75W．小明同學設計了如圖甲所示的電路進行研究，他先測出若干組電壓和電流值，再由公式P=UI，求得對應的功率，并作出功率隨電壓變化的圖線a．小紅同學設計了如圖乙所示的電路進行研究，她先由 R=計算出小燈泡的電阻R，再測出若干個電壓值，最后根據 P=，求得對應的功率，也作出功率隨電壓變化的圖線b．則下列反映了他們的實驗結果的圖線是（ ）
A. B.
C D.
【答案】B
【解析】
【分析】
【詳解】（1）∵∴燈泡正常發光時的電阻；
由題意知 ：和， 由此可見， 電功率P關于電壓U的二次函數（跟y=ax2+bx+c，且a＞0，b=0，c=0時相符合），
故圖象是經過原點開口向上的拋物線，故CD錯誤．
（2）∵ 和 ，燈泡電阻R隨溫度升高而變大，
∴①當小燈泡兩端電壓U＜2.5V時，小燈泡在低于額定電壓下工作，
它的電阻R＜8.3Ω，則P 甲＞P乙，此時拋物線a在拋物線b的上方．
②當小燈泡兩端電壓U=2.5V時，小燈泡在額定電壓下工作，
它的電阻R=8.3Ω，則P甲=P乙=0.75W，且此時兩拋物線相交．
③當小燈泡兩端電壓U＞2.5V，小燈泡在高于額定電壓下工作，
它的電阻R＞8.3Ω，則P甲＜P乙，此時拋物線a在拋物線b的下方．
綜上所述，B圖中的圖線反映了他們的實驗結果．
8. 有兩只外形相同、燈絲長度相等的燈泡L1和L2，在它們的銘牌上只能看清“220V”字樣，而看不清它們額定功率的大?。?、乙、丙三位同學對它們進行了探究：甲同學發現L1的燈絲粗一些，認為L(zhǎng)1的電阻小，所以L1的額定功率比L2?。灰彝瑢W(xué)把兩燈串聯在同一電路中，發現L2比L1亮，認為L(zhǎng)2的額定功率大；丙同學把兩燈并聯在同一電路中，發現L1比L2亮，認為L(zhǎng)1的額定功率大．你認為哪位同學的探究是正確的（ ）
A. 甲同學B. 乙同學C. 丙同學D. 都不正確
【答案】C
【解析】
A選項，因?yàn)閷?dǎo)體的電阻大小與橫截面積有關，橫截面積越大，電阻越小，的燈絲粗一些則電阻小，由可知，電壓一定時，電阻越小功率越大，因此L1的額定功率比L2大，故A錯誤．
B選項，串聯時電流相等，L2比L1亮，由公式知，又由可知，電壓一定時，電阻越小功率越大，因此L1額定功率比L2大，故B錯誤．
C選項，并聯時兩燈電壓相等，L1比L2亮，則L1額定功率更大，故C正確．
D選項，綜上所述，C正確，故D錯誤．
故本題答案為C．
9. 下列家用電器中，正常工作一小時耗電接近1.2kW·h的是
A. 電視機 B. 電冰箱 C. 空調 D. 臺燈
【答案】C
【解析】
正常工作一小時耗電接近1.2kW?h的用電器的功率為：P＝＝1.2kW，空調的功率大約是1000W，電冰箱的功率大約是100W；電視機的功率大約是200W；臺燈的功率大約是20W；正常工作一小時耗電接近1. 2kWh，此用電器的功率是1200W．故選C．
點睛：根據公式P＝，求出正常工作一小時消耗電能最接近1.2KW?h的用電器的功率，看哪個用電器的額定功率接近即可．
二、多選題

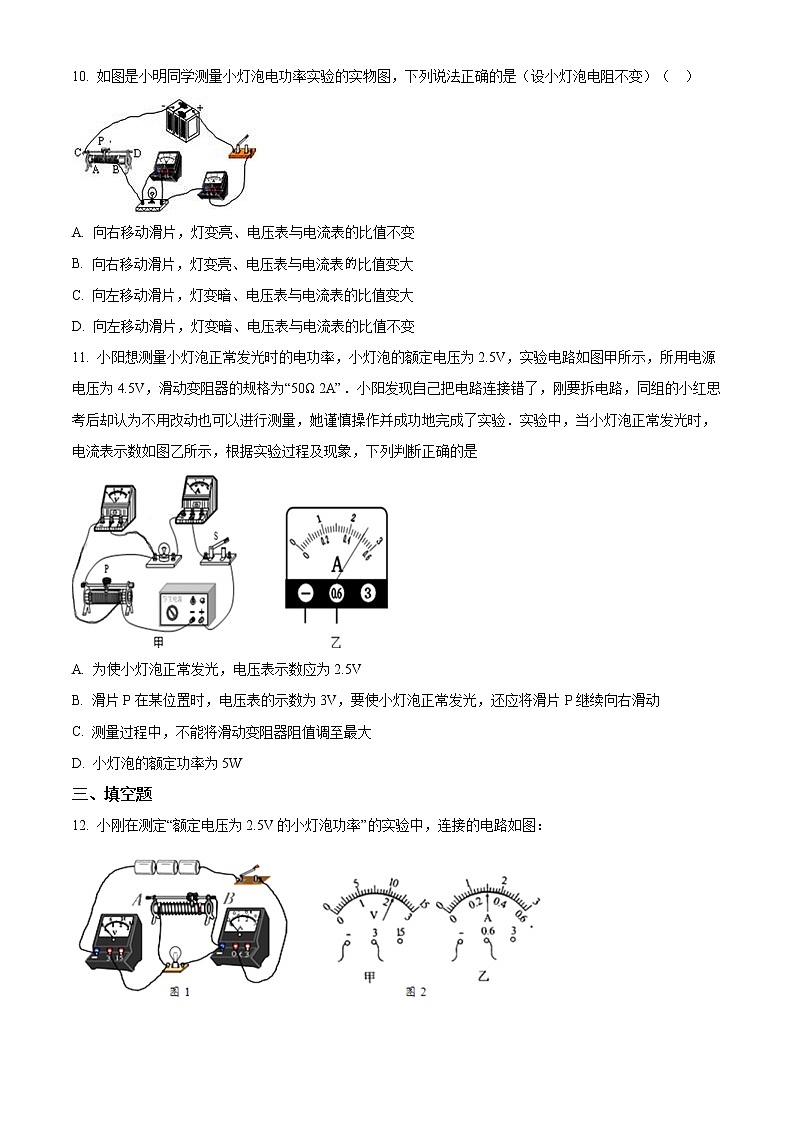

10. 如圖是小明同學測量小燈泡電功率實驗的實物圖，下列說法正確的是（設小燈泡電阻不變）（ ）
A. 向右移動滑片，燈變亮、電壓表與電流表的比值不變
B. 向右移動滑片，燈變亮、電壓表與電流表的比值變大
C. 向左移動滑片，燈變暗、電壓表與電流表的比值變大
D. 向左移動滑片，燈變暗、電壓表與電流表的比值不變
【答案】AD
【解析】
向右移動滑片時,接入電阻變小,電路中電流變大,燈泡變亮,燈泡電阻不變,故電壓表與電流表的比值不變,A對,B錯.
向左移動滑片時,接入電阻變大,電路中電流減小,燈泡變暗,電壓表與電流表的比值不變.C錯,D對.
所以A、D選項是正確的．
11. 小陽想測量小燈泡正常發光時的電功率，小燈泡的額定電壓為2.5V，實驗電路如圖甲所示，所用電源電壓為4.5V，滑動變阻器的規格為“50Ω 2A”．小陽發現自己把電路連接錯了，剛要拆電路，同組的小紅思考后卻認為不用改動也可以進行測量，她謹慎操作并成功地完成了實驗．實驗中，當小燈泡正常發光時，電流表示數如圖乙所示，根據實驗過程及現象，下列判斷正確的是
A. 為使小燈泡正常發光，電壓表示數應為2.5V
B. 滑片P在某位置時，電壓表的示數為3V，要使小燈泡正常發光，還應將滑片P繼續向右滑動
C. 測量過程中，不能將滑動變阻器阻值調至最大
D. 小燈泡的額定功率為5W
【答案】BC
【解析】
A.該電路中，滑動變阻器和小燈泡串聯，電壓表測量滑動變阻器兩端的電壓，電源電壓為4.5V，為使小燈泡的電壓等于其額定電壓，即2.5V，應使電壓表示數等于2V，故A錯誤；B. 電壓表的示數為3V，要使小燈泡正常發光，應減小電壓表示數，故應減小滑動變阻器連入電路中的電阻，滑動變阻器右側電阻絲接入電路，因此還應將滑片P繼續向右滑動，故B正確；C. 開關閉合前，將滑動變阻器阻值調至最大，測量過程中，為使小燈泡正常發光，不能將滑動變阻器阻值調至最大，故C正確；D. 當小燈泡正常發光時，電流表示數為0.5A，小燈泡的額定功率為:P ,故D錯誤．
三、填空題
12. 小剛在測定“額定電壓為2.5V小燈泡功率”的實驗中，連接的電路如圖：
（1）檢查電路，發現有一根導線連接錯誤，請你在連接錯誤的導線上打“×”________，若沒有發現錯誤，閉合開關，會出現________ 現象．在圖中補畫出正確的連線．閉合開關前，他應將滑動變阻器的滑片調到________ 端（填“A”或“B”）；
（2）小剛改正錯誤后，閉合開關，變阻器滑片P移至某處時，電壓表示數如圖甲，則電壓表示數為______ V，若想測量小燈泡的額定功率，應將變阻器滑片P向______ 端（填“A”或“B”）移動，使電壓表的示數為_________V時，小燈泡正常發光，此時電流表示數如圖乙所示，則小燈泡正常發光時的電阻約為_______Ω
（3）小剛繼續進行實驗，在對測量數據的記錄和處理時，他設計了如下表格．你認為這張表格的設計是________ （正確/錯誤）的．
【答案】 (1). (2). 燈不亮，電壓表示數超量程，電流表無示數 (3). B (4). 2.2 (5). A (6). 2.5 (7). 8.3 (8). 錯誤
【解析】
(1) ①電壓表的電阻很大，電壓表串聯在電路中，其他用電器相當于導線，所以電壓表有示數，接近電源電壓，所以指針偏轉較大．②電壓表電阻很大，電壓不變，電路中電流很小，電流表的指針幾乎不偏轉，電流很小，燈泡不亮．③從電源正極出發，依次接入開關、電流表、滑動變阻器、電燈到電源的負極．所以電燈和電流表之間的導線是錯誤的，去掉，然后把電壓表并聯在電燈兩端．④滑動變阻器下面的接線柱接的B端，滑片離左端越遠，接入電路的電阻越大，電流越小，對電路起到保護作用．電路如圖所示：
(2)圖甲中,電壓表選擇的是0～3V量程,分度值為0.1V,因此讀數為2.2V；若想測量小燈泡的額定功率，必須小燈泡兩端的電壓達到額定電壓2.5V，因此必須向A端移動滑片；由乙圖可見，小燈泡正常發光時，電流表示數為0.3A，因此小燈泡正常發光時的電阻約為：R＝＝8.3Ω. (3)燈泡電壓增大，電流增大，功率增大，設計功率的平均值一欄是錯誤的．
點睛：（1）電壓表的正確使用：電壓表要并聯在電路中，不要超過使用的量程，正接線柱靠近電源的正極，負接線柱靠近電源的負極；滑動變阻器有四個接線柱，選擇上面一個下面一個接入電路，滑片離接入的下面接線柱越遠，接入電路的電阻越大．（2）電壓表和電流表讀數時，要看清量程和分度值，然后根據指針的位置讀數；小燈泡只有在額定電壓下才會正常發光，根據R＝就可以算出小燈泡的電阻值．（3）燈泡兩端電壓增大，電流增大，功率增大，設計功率的平均值是錯誤的．
13. 一只小燈泡的額定電壓為2.5V，正常發光時的電流約為0.3A，小雨同學想測量這個小燈泡的額定功率，實驗室中有如下器材：一個電壓表、一個電流表、一個開關，電壓為6V的電源，滑動變阻器，導線若干。
（1）請你用筆畫線代替導線，將電路連接完整；
（ ）
（2）電路正確連接后，閉合開關，發現小燈泡不亮，電流表無示數，電壓表有示數，出現這一故障的原因可能是________；
（3）排除故障后，進行了三次測量，測量數據如下表．當小燈泡正常發光時，電流表示數如圖乙所示，此時電流為________A；小燈泡的額定功率為________W；
（4）利用所給器材，該實驗裝置________（選填“能”或“不能”）用來驗證歐姆定律中的電流與電壓的關系；
（5）完成上述實驗后，小雨用了一個已知阻值為R0的電阻和一個單刀雙擲開關，借助部分現有的實驗器材，設計了如圖所示的電路，也測出了燈泡的額定功率．請完成下列實驗步驟：
① 閉合開關Sl，將S2撥到觸點________（選填“1”或“2”），移動滑片，使電壓表的示數為________；
② 再將開關S2撥到觸點________（選填“1”或“2”），保持滑片的位置不動，讀出電壓表的示數U；
③ 燈泡額定功率的表達式為P額=________（用已知量和測量量表示）。
【答案】 (1). (2). 燈斷路 (3). 0.26 (4). 0.65 (5). 不能 (6). 2 (7). 2.5 (8). 1 (9).
【解析】
【分析】
【詳解】(1)[1]燈泡正常發光時的電流為0.3A，所以電流表選擇0～0.6A的量程，開關、燈泡、電流表串聯接入電路，電路圖如圖所示：
(2)[2]電路正確連接后，閉合開關，發現小燈泡不亮，電流表無示數，說明電路有斷路；電壓表有示數，說明在電壓表兩接線柱與電源相連形成通路，故電路故障為燈泡斷路，當燈泡斷路時，電壓表串聯在電路中，因?yàn)殡妷罕淼膬?nèi)阻很大，所以電路中的電流會很小，電流表測不出。
(3)[3][4]由圖知，電流表量程是0.6A，分度值是0.02A，電流表示數是0.26A，燈泡的額定電壓是2.5V，額定電流是0.26A，則燈泡的額定功率
P=UI=2.5V×0.26A=0.65W
(4)[5]要驗證歐姆定律中的電流與電壓的關系，應保持電阻阻值不變，但根據實驗數據發現小燈泡的電阻隨燈泡兩端電壓的變化而變化，所以利用此實驗裝置不能用來驗證歐姆定律中的電流與電壓的關系。
(5)[6]要測燈泡的額定功率就應該讓燈泡兩端的電壓等于額定電壓，使燈泡正常發光，因此先讓電壓表測量燈泡兩端電壓，調節滑動變阻器讓電壓表的示數為2.5V，使燈泡正常發光，然后在不改變電路連接的情況下，測出定值電阻兩端的電壓，再結合串聯電路的特點和歐姆定律求出電路中的電流，最后根據P=UI表示出燈泡的額定功率，具體方法是：
①[6][7]閉合開關Sl，將S2撥到觸點2，移動滑片，使電壓表的示數為2.5V；
②[8]再將開關S2撥到觸點1，保持滑片的位置不動，讀出電壓表的示數U，由于串聯電路兩端電壓等于各部分電壓之和，所以燈泡正常發光時，定值電阻R0兩端的電壓為
U-2.5V
由歐姆定律可得，此時通過燈泡的電流
I=
③[9]燈泡額定功率的表達式
P額=UI=2.5V×
14. 小王同學做“測定小燈泡的電功率”實驗，現有額定電壓為“2.5 V”“2.2 V”的小燈泡各一個．他選取一個小燈泡并正確連接電路，剛閉合開關時，觀察到電壓表、電流表的示數分別為1 V和0.14 A．他移動滑動變阻器的滑片，觀察到小燈泡逐漸變亮．突然，小燈泡熄滅，無論他怎樣移動變阻器的滑片，小燈泡都不亮，電壓表的示數始終如圖甲所示，則電源電壓為________V，滑動變阻器的最大阻值為________Ω．他將另一小燈泡接入該電路中，重新進行實驗，發現當小燈泡正常發光時，滑片的位置恰好在變阻器的中點上，電壓表的示數如圖乙所示，則此小燈泡的額定電壓為________V，額定功率為________W．
【答案】 (1). 8 (2). 50 (3). 2.5 (4). 0.55
【解析】
【分析】
【詳解】移動滑動變阻器的滑片，觀察到小燈泡逐漸變亮．突然，小燈熄滅，說明小燈泡兩端的電壓過大而造成了燈泡斷路，此時燈泡兩端的電壓等于電源電壓；
由a圖知，此時電壓表的量程應為0～15V，分度值為0.5V，所以電源電壓為8V；
當滑動變阻器阻值最大時，電壓表、電流表的示數分別為1伏和0.14安，則滑動變阻器兩端的電壓U=8V-1V=7V；
滑動變阻器的最大阻值為R===50Ω；
由圖b知，電壓表的量程應為0～3V，分度值為0.1V，所以另一燈泡的額定電壓為2.5V；
滑動變阻器兩端的電壓為U′=8V-2.5V=5.5V
滑動變阻器的阻值為R′=×50Ω=25Ω
所以燈泡的額定電流I額=I′==0.22A
P額=U額I額=2.5V×0.22A=0.55W
15. 小新在用實驗探究電功率跟電阻的關系時，記錄了如下表所示的數據，請你分析表中的數據，歸納出電功率P與電阻R的關系式________
【答案】36WΩ/R
【解析】
分析表格中數據可以發現，電功率P和電阻R的乘積為定值是36wΩ，因此P＝.
點睛：分別計算出在電流一定時每組中電功率與電阻的比值，將結果進行對比，然后推廣到一般，得到電功率與電阻的對應關系．
．
16. 小新在用實驗探究電功率跟電阻的關系時，記錄了如下表所示的數據，請你分析表中的數據，歸納出電功率P與電阻R的關系式________
【答案】36WΩ/R
【解析】
分析表格中數據可以發現，電功率P和電阻R的乘積為定值是36wΩ，因此P＝.
點睛：分別計算出在電流一定時每組中電功率與電阻的比值，將結果進行對比，然后推廣到一般，得到電功率與電阻的對應關系．
．
四、實驗探究題
17. 實驗桌上有如下實驗器材：滿足實驗要求的電源一個，電阻箱一個，滑動變阻器一個，已調零的電流表、電壓表各一塊，一個開關，導線若干．請用上述實驗器材，設計一個實驗證明：“當通過電阻的電流保持不變時，電阻消耗的電功率與電阻的關系為P=kR（k為常量）”．請你
（1）畫出實驗電路圖；
（ ）
（2）寫出實驗步驟；______
（3）畫出實驗數據記錄表．（要求：在實驗過程中不能拆卸電路）
（ ）
【答案】（1）；
（2）實驗步驟：
①把滑動變阻器滑片移到阻值最大處；斷開開關S，按照電路圖連接實驗電路；
②閉合開關S，調節電阻箱阻值為R1，移動滑動變阻器滑片至某位置，讀出電流表的示數I、電壓表的示數U1，并把數據I、R1和U1記錄在表格中；
③斷開開關，調節電阻箱阻值為R2，閉合開關，移動滑動變阻器滑片使電流表示數仍為I，讀出電壓表的示數U2，并把數據R2和U2記錄在表格中；
④仿照步驟②，再做4次實驗，把電阻箱的阻值R和電壓表示數U的每次數據記錄在表格中；
⑤根據表格中的數據，利用公式P=UI計算出6次電阻箱消耗的電功率P，并把數據記錄在表格中．
（3）實驗數據記錄表：
【解析】
試題分析：（1）實驗電路圖：如圖所示
（2）實驗步驟：
① 按照電路圖連接電路，滑動變阻器接入電路電阻
最大，電阻箱接入電路電阻為R．將R和定值電
阻的阻值R0記錄在表格中．
② 閉合開關S1和S2，用電壓表測出電阻箱兩端的電
壓U1，將U1的測量數據記錄在表格中．
③ 閉合開關S1和S3，用電壓表測出電阻箱和定值電阻兩端的電壓U2．將U2的測量數據記錄在表格中．
④ 再分別改變5次電阻箱接入的電阻R．閉合開關S1和S2，改變滑動變阻器接入
電路的電阻，使電阻箱兩端的電壓始終為U1不變．將R的阻值記錄在表格中．
并仿照步驟③，用電壓表測出各次相應的U2，將U2的測量數據記錄在表格中．
⑤ 利用公式P＝U1I1＝和測量數據，計算電阻箱的電功率P，將P的數值記錄在表格中．
（3）實驗數據記錄表格：

考點：控制變量法的正確使用和電功率公式的靈活應用
點評：本題考查學生根據題意畫電路圖的能力，并學會要用所畫的電路圖經過實驗分析得出結論的能力,綜合性強.
18. 在做“測定小燈泡的電功率”實驗時，選用的器材有電壓為6V的電源，額定電壓為2.5V的小燈泡，以及滑動變阻器、電流表、電壓表、開關和導線等．甲圖是沒有連接完的實物電路．
(1)根據題意，用筆畫線代替導線將電壓表正確連入電路____．
(2)若連接完電路后，閉合開關，發現燈泡較暗，電流表有示數，任意移動滑動變阻器的滑片，電壓表示數不變且較小，請分析主要原因是_____．
(3)排除故障后，按正確操作步驟進行實驗，測得實驗數據如表所示，小燈泡額定功率是__W (4)將小燈泡改為定值電阻，其它元件和電路連接都不改變，還可以完成的實驗有_____（寫一個即可）．
【答案】 (1). (2). 滑動變阻器兩個下接線柱接到電路中 (3). 0.75 (4). 伏安法測電阻或探究電壓與電阻的關系等
【解析】
【分析】
【詳解】試題分析：（1）小燈光的額定電壓是2.5V，接0～3V量程．
（2）若連接完電路后，閉合開關，發現燈泡較暗，電流表有示數，是因?yàn)殡娮栎^大，任意移動滑動變阻器的滑片，電壓表示數不變且較小，說明電阻不變是因?yàn)榛瑒?dòng)變阻器兩下接線．
（3）查表當電壓為2.5V時電流是0.3A，功率P=UI=2.5V×0.3A=0.75W，這個電路還可以做伏安法測電阻或探究電壓與電阻的關系電流與電阻的關系等．
考點：電路連接及電功率
19. 小明用“伏安法”測量小燈泡的電功率中，提供的實驗器材有:待測小燈泡（額定電壓為2.5V）、電源（二節新干電池）、滑動變阻器、電流表、電壓表、開關及導線若干．
（1）檢查電路連接無誤后，閉合開關S，燈泡不亮，電壓表有示數，電流表指針幾乎不動．產生這一現象的原因可能是________．
（2）故障排除后進行實驗，通過移動滑片記錄了多組數據，并作出了如圖乙所示的I-U圖像．據圖像可知小燈泡的額定功率為________W．
（3）小華利用小明的實驗器材，只增加了一個阻值為10Ω定值電阻R1、電阻箱R2 ， 來測量小燈泡的額定功率．如圖丙、丁是她設計的兩種不同方案的電路圖．則以下判斷正確的是_______（填字母）．
A. 兩種方案都能 B. 兩種方案都不能 C. 丙方案不能，丁方案能 D. 丙方案能，丁方案不能
（4）實驗結束后，小明將該小燈泡單獨與一個10Ω的定值電阻R0串聯后接入電壓為3V的電源兩端，此時R0的功率是________W．
【答案】 (1). 燈泡斷路 (2). 0.75 (3). D (4). 0.4
【解析】
（1）檢查電路連接無誤后，閉合開關S，燈泡不亮，電壓表有示數，電流表指針幾乎不動．即電流表無示數，說明電路中存在斷路性故障，而電壓表有示數，說明電壓表兩端到電源兩端是通的，所以故障原因可能是與電壓表并聯的小燈泡斷路．
（2）故障排除后進行實驗，通過移動滑片記錄了多組數據，并作出了如圖乙所示的I-U圖像．據圖像可知小燈泡電壓為2.5V時，電流為0.3A，則額定功率為：
．
（3）如圖丙方案，兩開關閉合，且S接1時，調整滑動變阻器，使電壓表為2.5V，即燈泡的正常工作電壓，保持滑片不動，將開關S接2，此時測量燈與R1的總電壓，則兩次電壓之差，可得R1兩端的電壓，結合阻值可求出電流，因?yàn)榇?lián)，此電流即燈的電流，所以丙方案可測量燈的額定功率；
如圖丁方案，可以通過電阻箱的調整，利用等效法進行測量，但電壓表也滑動變阻器并聯，不能準確得出燈的電壓，因?yàn)閮晒?jié)新干電池不能保證電壓正好3V，必須準確測量出才可用于計算，所以丁方案不能完成實驗．選D．
（4）將該小燈泡單獨與一個10Ω的定值電阻R0串聯后接入電壓為3V的電源兩端，則應根據串聯電路的電壓和電流特點，結合乙圖找出此時符合實際的電壓和電流．
如圖當燈兩端電壓為1V時，電流為0.2A，根據可知，此時電阻兩端的電燈為：
，則電源電壓正好為：，故此時R0的功率是：
．
五、綜合題
20. 小明同學做“測定小燈泡的電功率”實驗，電源電壓為6伏且保持不變，滑動變阻器標有“20Ω，1A”的字樣，所用小燈泡是額定電壓為“2.2V”和“2.5V”中的一個．（當所用小燈泡兩端的實際電壓超過額定電壓的五分之一時，小燈泡會立即燒壞）
圖甲 圖乙
（1）小明同學連接的電路如圖甲所示，圖中有一根導線尚未連接，請用筆畫線代替導線在圖中正確連線，要求導線連接后，此時滑動變阻器接入電路的阻值最大． _____
（2）閉合開關后，移動滑動變阻器的滑片，發現滑片在中點位置時，小燈泡正常發光，此時電流表的示數如圖乙所示，則該實驗中所用小燈泡的額定電壓為 _____V，小燈泡的額定功率為 _____W．接著，小明未改接電路僅移動滑動變阻器的滑片，發現小燈泡發出較耀眼的光但小燈泡和電壓表都未被損壞，由此可判斷此時電壓表的示數應在（范圍） _____V之間．
【答案】 (1). (2). 2.2V (3). 0.836W (4). 2.2V-2.64V
【解析】
試題分析：（1）滑動變阻器的右下方接線柱與燈泡的左接線柱相連，如下圖所示：
（2）①燈泡與滑動變阻器阻值的一半10Ω串聯，
由圖可知，電流表的量程為0～0.6A，分度值為0.02A，示數為0.38A，
根據歐姆定律可得：
滑動變阻器兩端的電壓，
∵串聯電路中總電壓等于各分電壓之和，且燈泡正確發光，
∴燈泡的額定電壓，
燈泡的額定功率：；
②小燈泡發出耀眼的亮光說明小燈泡的實際功率大于額定功率，小燈泡兩端的電壓大于額定電壓，小燈泡兩端的實際電壓超過額定電壓的五分之一，所以最高電壓為，所以電壓表的示數應在2.2V～2.64V之間．
考點： 電流表的讀數方法； 電功率的計算．
點評：關鍵是知道燈泡正常發光時的電壓和額定電壓相等以及燈泡的亮暗取決于實際功率的大?。?br>電壓U/V
1
2.5
2.8
電流I/A
0.18
0.28
R / W
R0/ W
U1 / V
U2/ V
P / W
