小學科學青島版 (六三制2017)四年級下冊22 制作小臺燈優質課件ppt

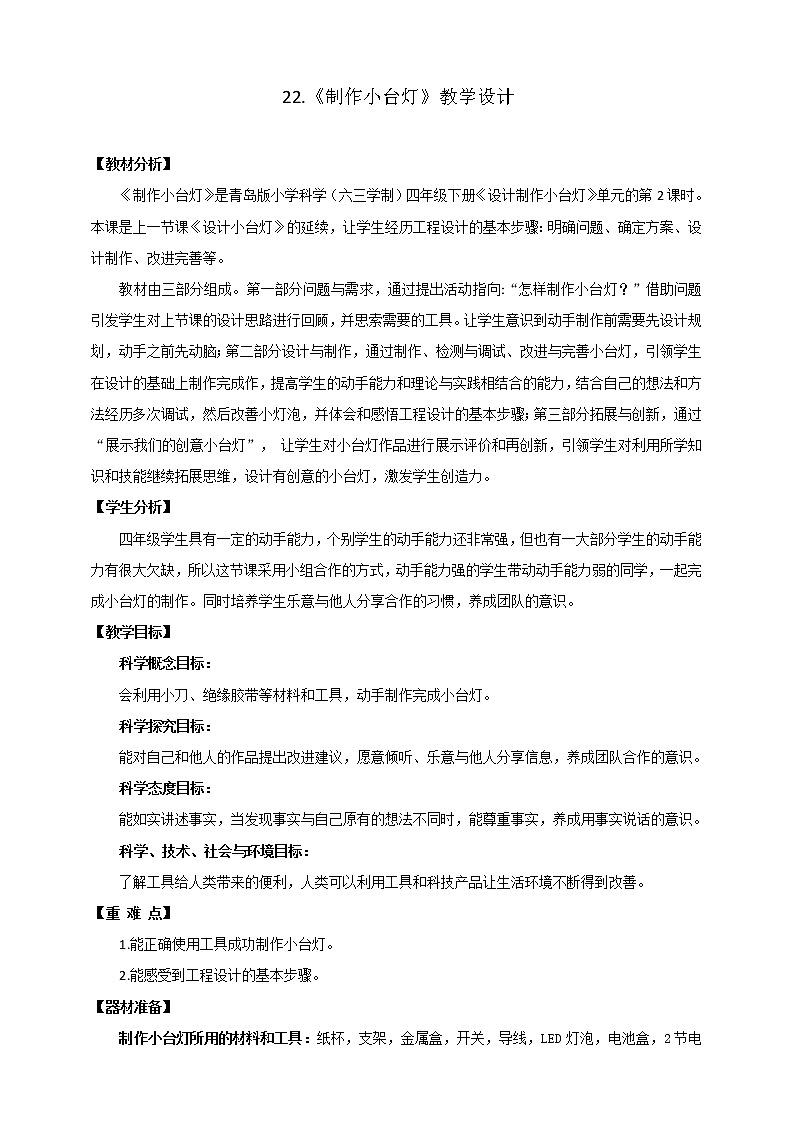

這是一份小學科學青島版 (六三制2017)四年級下冊22 制作小臺燈優質課件ppt，文件包含青島教版四下科學22《制作小臺燈》課件PPTppt、22《制作小臺燈》教學設計doc等2份課件配套教學資源，其中PPT共16頁， 歡迎下載使用。
讓我們動手做個小臺燈把！

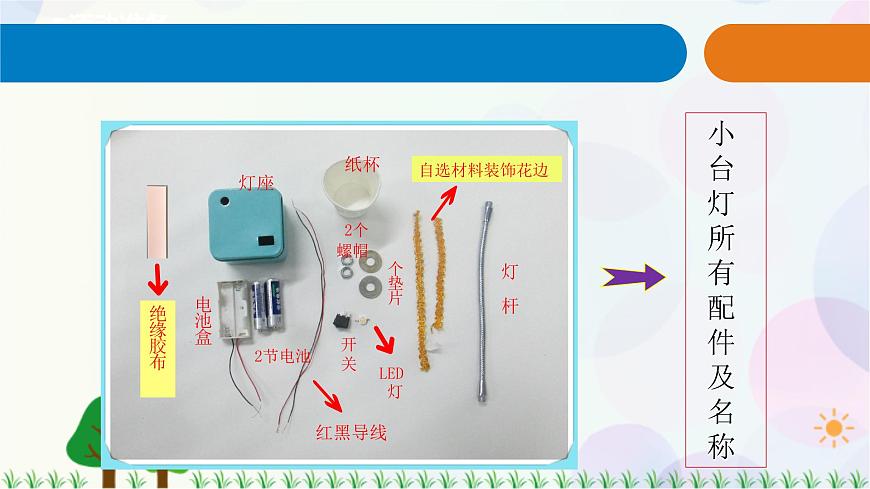

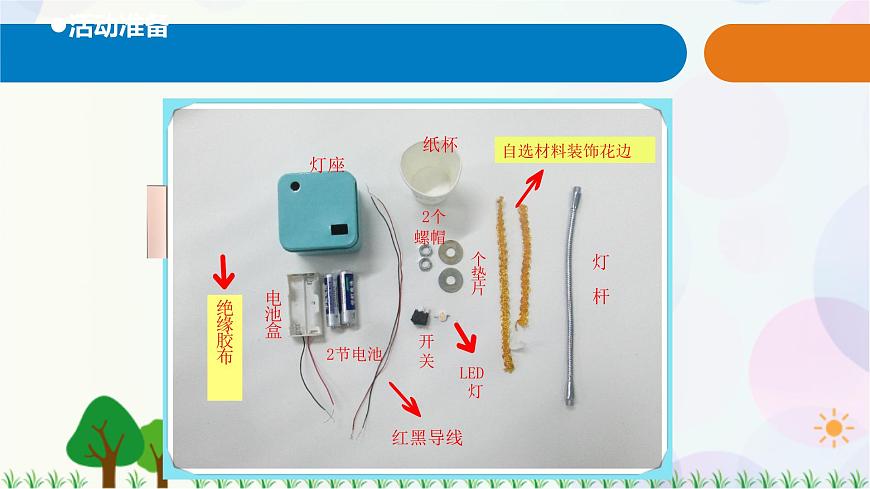

小 臺 燈 所 有 配 件 及 名 稱

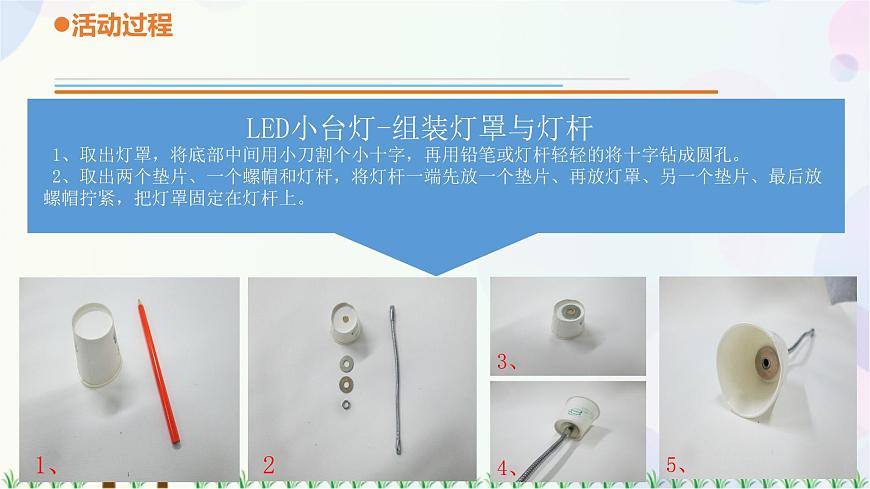

1、取出燈罩，將底部中間用小刀割個小十字，再用鉛筆或燈桿輕輕的將十字鉆成圓孔。 2、取出兩個墊片、一個螺帽和燈桿，將燈桿一端先放一個墊片、再放燈罩、另一個墊片、最后放 螺帽擰緊，把燈罩固定在燈桿上。
LED小臺燈-組裝燈罩與燈桿

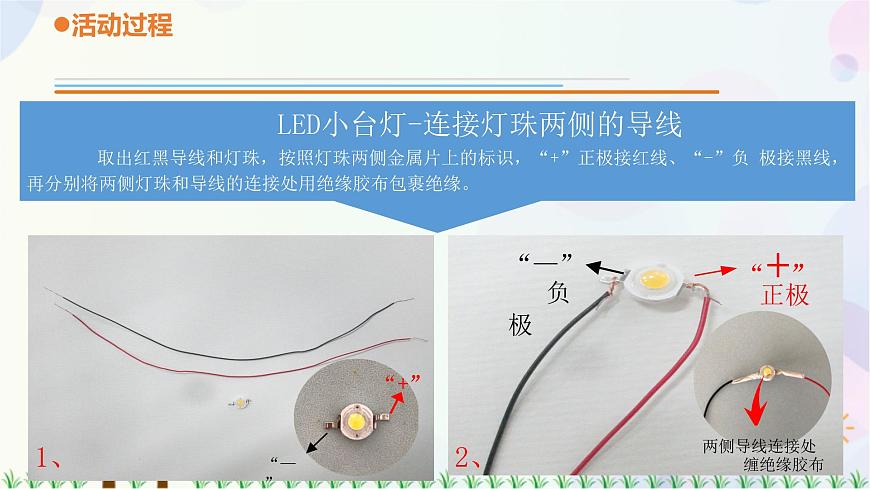

LED小臺燈-連接燈珠兩側的導線
兩側導線連接處 纏絕緣膠布
取出紅黑導線和燈珠，按照燈珠兩側金屬片上的標識，“+”正極接紅線、“-”負 極接黑線，再分別將兩側燈珠和導線的連接處用絕緣膠布包裹絕緣。
取出接制作好的燈線組和燈桿組，將燈線組的兩根導線拉直并將導線的金屬線部分對齊擰在一起，再把金屬線折回與紅黑導線擰在一起，把燈線組穿燈桿組中。
LED小臺燈-燈桿與燈線的組合
金屬線折回與導線擰在一起
LED小臺燈-開關、燈桿與底座連接
1、取開關底座蓋，將開關放入底蓋的長方形孔中壓緊。 2、取出燈桿組和一個螺帽，將燈桿從底蓋的圓形孔插入，用螺帽將其固定在底蓋上。
LED小臺燈-線路連接
1、將燈桿中的紅線和電池盒上的紅線分別連接開關下端的兩個金屬片擰緊。 2、將燈桿中的黑線和電池盒上的黑線相連接。 3、用絕緣膠布，分別將開關兩端的金屬片和紅色導線連接處及黑色導線的連接處包裹絕緣。 4、再將電池放入電池盒中。
LED小臺燈就完成了。
我可是同學們的 好幫手呀！
讓我們?cè)囋囆∨_(tái)燈亮不亮？
工程的基本步驟包括：
明確問題、確定方案、設計制作、改進完善等。
