2020-2021學年12.1 杠桿試講課ppt課件

這是一份2020-2021學年12.1 杠桿試講課ppt課件，文件包含第1節杠桿pptx、三種杠桿swf、怎樣畫力臂mp4、探究杠桿的平衡條件mp4、認識杠桿1mp4、認識杠桿的五要素mp4、認識杠桿的分類mp4等7份課件配套教學資源，其中PPT共33頁， 歡迎下載使用。
看古代戰爭片時,經常能看到一種攻城用的機械，即人力拋石機，亦稱牽引拋石機，這種機械最早出現于公元前5世紀戰國時期，北周和隋唐時期西傳，先為早期的阿拉伯人使用,后傳入歐洲。這種武器可把石彈、巨石或爆炸物投到敵方的城墻上、城內或兵陣內而造成破壞。你知道人力拋石機的原理嗎？其中有什么物理奧秘呢?

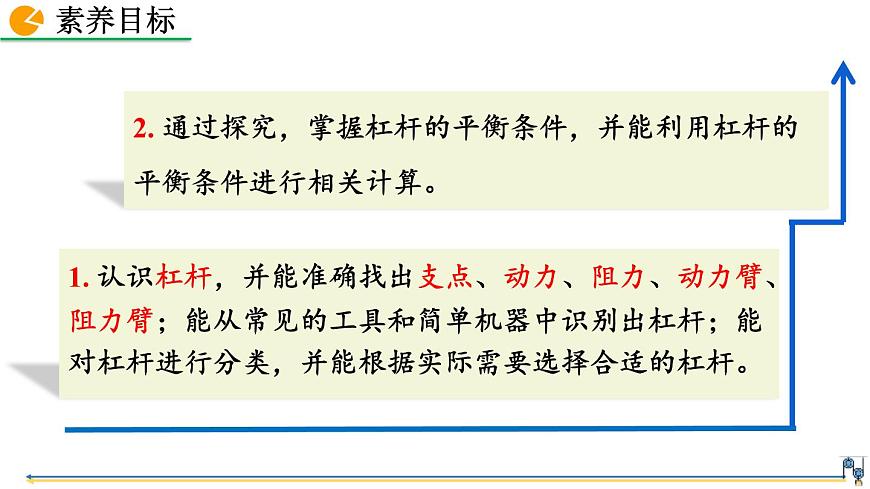

1. 認識杠桿，并能準確找出支點、動力、阻力、動力臂、阻力臂；能從常見的工具和簡單機器中識別出杠桿；能對杠桿進行分類，并能根據實際需要選擇合適的杠桿。
2. 通過探究，掌握杠桿的平衡條件，并能利用杠桿的平衡條件進行相關計算。

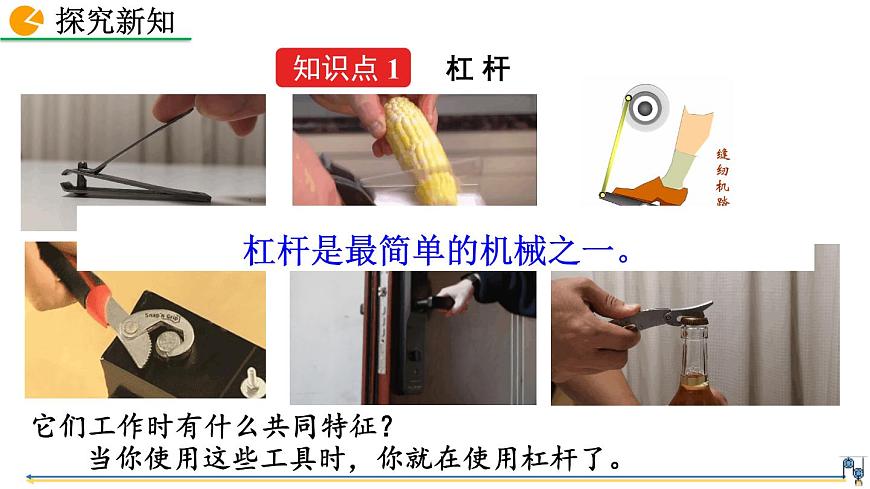

它們工作時有什么共同特征？
當你使用這些工具時，你就在使用杠桿了。
杠桿是最簡單的機械之一。

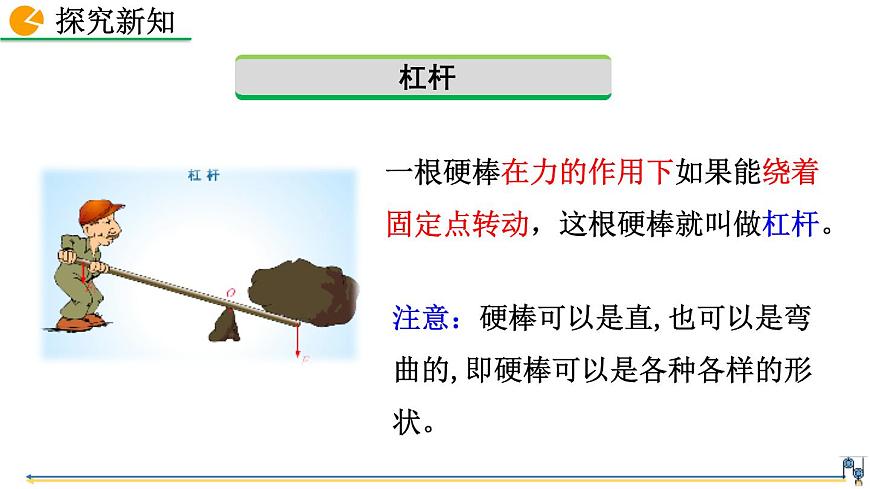

一根硬棒在力的作用下如果能繞著固定點轉動，這根硬棒就叫做杠桿。
注意：硬棒可以是直,也可以是彎曲的,即硬棒可以是各種各樣的形狀。

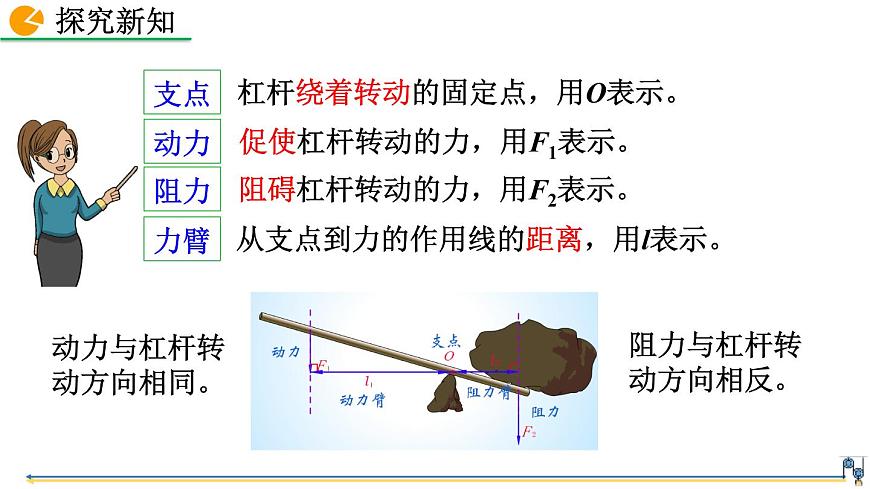

杠桿繞著轉動的固定點，用O表示。
促使杠桿轉動的力，用F1表示。

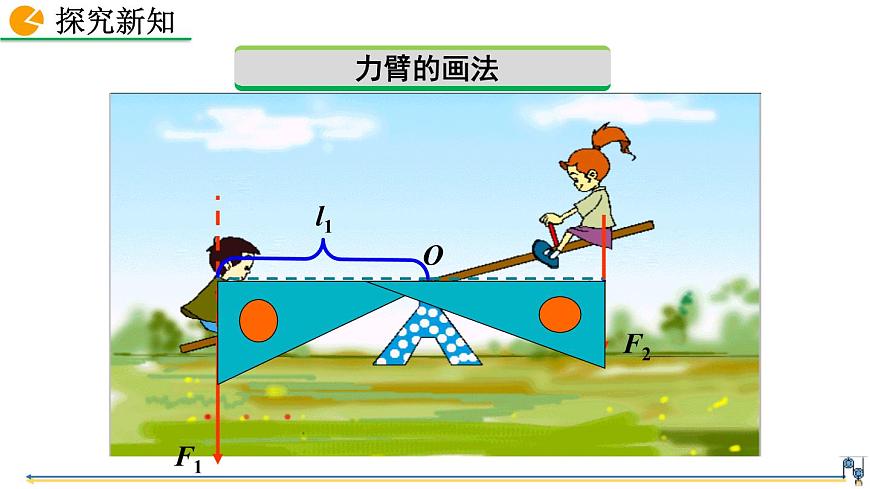

從支點到力的作用線的距離，用l表示。
阻礙杠桿轉動的力，用F2表示。
動力與杠桿轉動方向相同。
阻力與杠桿轉動方向相反。

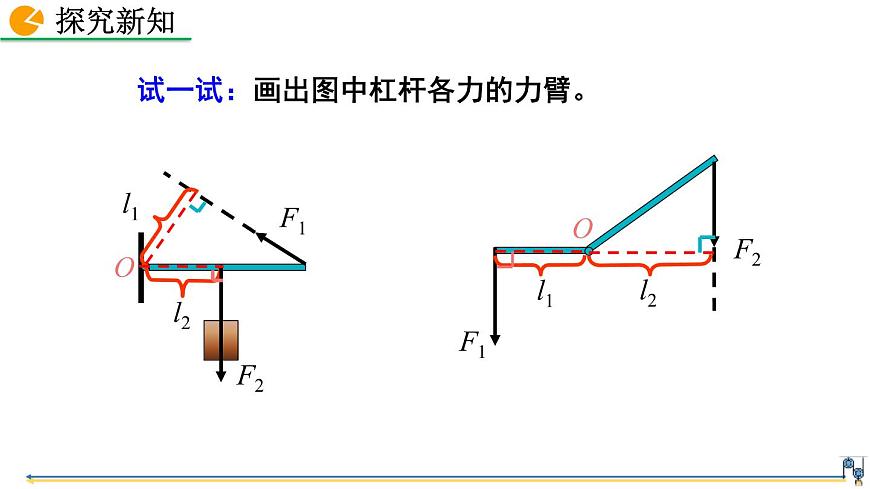

試一試：畫出圖中杠桿各力的力臂。
如圖所示，一個繞O點轉動的杠桿，已知阻力F2的方向，以及動力 F1的力臂l1 ，在圖中作出阻力F2的力臂l2以及動力F1的示意圖。
當杠桿在動力和阻力的作用下靜止時，或做緩慢地勻速轉動時，我們說杠桿平衡了。
在杠桿的使用中，杠桿的平衡狀態是一種非常重要的狀態。杠桿在滿足什么條件時會才平衡？
設計實驗：當杠桿平衡時，分別測出動力F1、阻力F2，動力臂l1、阻力臂l2。并多次改變力和力臂，獲取多組數據，從而分析總結出杠桿的平衡條件。
實驗器材：帶等分刻度的均質木尺、鉤碼、鐵架臺、彈簧測力計。
（1）調節平衡螺母，使杠桿水平平衡。
（2）杠桿兩端掛上不同數量的鉤碼，移動鉤碼的位置，使杠桿水平平衡。
目的：使杠桿的重力作用線通過杠桿支點，避免杠桿自身重力 對杠桿平衡的影響。
目的：保證力臂沿杠桿，便于測量力臂。
（3）將動力F1、阻力F2、動力臂l1、阻力臂l2記錄表格中。
調節方法：杠桿哪端高，就向哪端調節平衡螺母。
（4）改變阻力和阻力臂的大小，相應調節動力和動力臂的大小，再做幾次實驗。 （5）在杠桿的一側掛上鉤碼作為阻力，通過在其他位置上用彈簧測力計拉住杠桿的辦法使杠桿平衡。將動力F1、阻力F2、動力臂l1、阻力臂l2記錄表格中。
目的：使實驗結論具有普遍性。
　杠桿平衡時，動力×動力臂=阻力×阻力臂。
例題 據《杭州日報》報道，2001年6月22日，在杭州動物園內，一位物理老師利用杠桿原理，僅用小小的彈簧測力計就測出了一頭大象的質量。測量時利用了根長度為12m的槽鋼作為杠桿。吊鉤固定于槽鋼的中點O。當槽鋼水平靜止時，彈簧測力計示數F1為200N。測得l1為6m，l2為4cm。若不計鐵籠的質量，請估算大象的質量。g取10N/kg。
由F1l1＝F2l2 得：
=3×103kg＝3t
杠桿上離支點（O）最遠的點(A)作為作用點，且力的方向與OA垂直，此時所施加的力最小。
若l1＞l2，則F1 F2
若l1＝l2，則F1 F2
若l1＜l2，則F1 F2
判斷杠桿的類型，實際就是比較動力臂和阻力臂的大小。
若克服的阻力較大時，要用省力杠桿。
若克服的阻力較小時，要用費力杠桿。
使用費力杠桿，可以省距離。
例1（2019?河南）如圖開瓶器開啟瓶蓋時可抽象為一杠桿，不計自重。下圖能正確表示它工作示意圖的是（　?。? A B C D
例2 （2019?深圳）如右圖所示，在C點用力把桌腿A抬離地面時，桌腿B始終沒有移動，請在C點畫出最小作用力的示意圖。
例3 （2019?青島）如圖為探究杠桿平衡條件的實驗裝置，杠桿平衡時，鉤碼對杠桿的阻力F2=10N，阻力臂l2=20cm，測力計示數F1=25N，則動力臂l1為（　?。〢．15cm B．8cm C．50cm D．80cm
解析：根據杠桿的平衡條件F1l1=F2l2得動力臂：
例4（2019?北京）如圖所示的用具中，在使用時屬于費力杠桿的是（　?。〢．筷子 B．瓶蓋起子 C．撬棒 D．核桃夾
徒手無法完成，要用省力杠桿
1. 一位泰山挑山工用一根長1.8m的扁擔挑起貨物，如圖為扁擔示意圖，若在扁擔的A端掛200N的物體，B端掛300N的物體，挑起重物時使扁擔水平平衡，則挑山工肩膀需頂在距A端_________m遠的位置（不計扁擔的重力）。
2. 各式各樣的剪刀都是一對對杠桿。下列剪刀，最適合剪開較硬物體的是 （　?。? A B C D
3.小明小組利用如圖所示的裝置探究“杠桿平衡條件”時，在杠桿兩側掛上不同個數的鉤碼，移動鉤碼使杠桿在水平位置平衡，這樣三次實驗后得出結論：動力×支點到動力作用點的距離=阻力×支點到阻力作用點的距離。下列能幫助他得出正確結論的操作是 (　　)A.去掉一側鉤碼，換用彈簧測力計豎直向下拉B.去掉一側鉤碼，換用彈簧測力計斜向下拉C.去掉一側鉤碼，換用彈簧測力計豎直向上拉D.增加鉤碼個數，再多次實驗使結論更具普遍性
4.如圖所示的是吊車起吊貨物的結構示意圖，伸縮撐桿為圓弧狀，工作時它對吊臂的支持力始終與吊臂垂直，使吊臂繞O點緩慢轉動，從而將貨物提起。下列說法正確的是(　　)A.吊臂是一省力杠桿，但要費距離B.吊臂是一個費力杠桿，但可以省功C.勻速頂起吊臂的過程中，伸縮撐桿 支持力的力臂變小D.勻速頂起吊臂的過程中，伸縮撐桿 支持力漸漸變小
小明利用杠桿做了以下實驗，實驗時使用的每個鉤碼的質量均相等，杠桿上相鄰刻線間的距離相等，請回答下列問題：（1）如圖甲所示，將杠桿中點置于支架上，當杠桿靜止時，發現杠桿的左端下沉，若想使杠桿在水平位置平衡，應將杠桿的平衡螺母向_________調節。杠桿在水平位置平衡后，在A點懸掛2個鉤碼，要使杠桿在水平位置再次平衡，需在B點懸掛_________個鉤碼；之后在A、B兩點再各增加1個鉤碼，杠桿將_________（選填“不動”、“順時針旋轉”或“逆時針旋轉”）。
（2）如圖乙所示，小明在A、C兩點分別懸掛等重的載物盤，制作了一個天平，左盤盛放物體，右盤加減砝碼，此天平是利用了哪一類杠桿制作而成的？________________。（3）小明正確使用自制天平稱量 物體質量時：①假如支點O因某種原因向右偏移，則測量值_________真實值（選填“大于”“等于”或“小于”）；②假如砝碼因生銹等原因質量增大，則測量值_________真實值（選填“大于”“等于”或“小于”）。
