2019-2020學年黑龍江省哈爾濱市松北區九年級（上）期末物理試卷帶答案

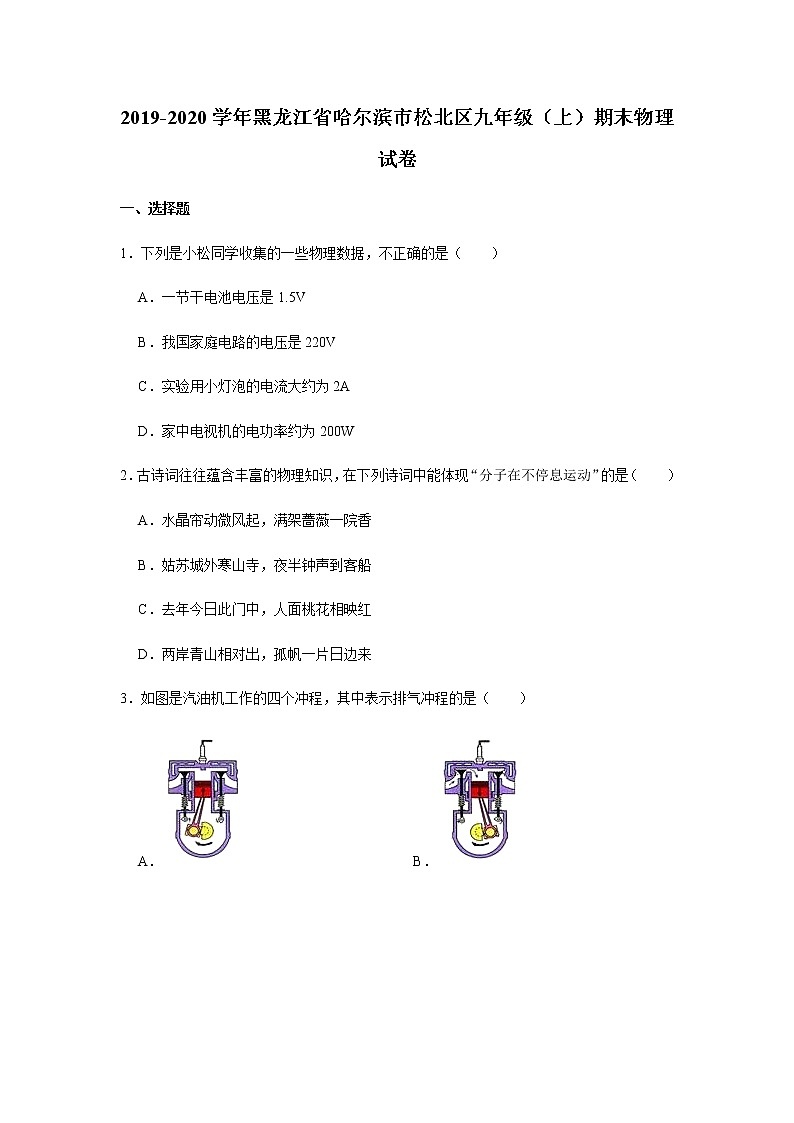

2019-2020學年黑龍江省哈爾濱市松北區九年級（上）期末物理試卷一、選擇題1．下列是小松同學收集的一些物理數據，不正確的是（　?。?/span>A．一節干電池電壓是1.5V B．我國家庭電路的電壓是220V C．實驗用小燈泡的電流大約為2A D．家中電視機的電功率約為200W2．古詩詞往往蘊含豐富的物理知識，在下列詩詞中能體現“分子在不停息運動”的是（　?。?/span>A．水晶簾動微風起，滿架薔薇一院香 B．姑蘇城外寒山寺，夜半鐘聲到客船 C．去年今日此門中，人面桃花相映紅 D．兩岸青山相對出，孤帆一片日邊來3．如圖是汽油機工作的四個沖程，其中表示排氣沖程的是（　　）A． B． C． D．4．下列圖中能夠說明電動機工作原理的實驗裝置是（　?。?/span>A． B． C． D．5．關于電表的使用，下列說法不正確的是（　?。?/span>A．電能表是測量電功的儀表 B．電流表測電流時必須串聯在待測電路中 C．電壓表測電壓時需并聯在待測電路的兩端 D．電流表測電流時需使用較大量程，否則會損害電流表6．關于分子熱運動，下列說法正確的是（　?。?/span>A．南極的年平均氣溫是﹣25℃，所以那里的冰山不具有內能 B．用手摩擦鉛筆可以使鉛筆熱起來，是通過熱傳遞來改變鉛筆的內能 C．兩塊經打磨后的鉛塊緊壓后結合在一起，說明此時分子間只存在引力 D．在一小杯清水中滴入紅墨水，一段時間后整杯水變紅，這是擴散現象 7．如圖所示，開關S閉合時，燈泡L1、L2組成并聯電路的是（　?。?/span>A． B． C． D．8．如圖所示，在探究“并聯電路的電流規律”時，閉合開關S后，電流表A1的示數是0.1A，電流表A2的示數是0.3A，則電流表A的示數是（　?。?/span>A．0.1A B．0.2A C．0.3A D．0.4A9．利用如圖電路探究串聯電路的規律，下列做法不正確的是（　?。?/span>A．分別把開關改接到 a、b、c 處，可以探究開關位置的改變對用電器控制作用的影響 B．分別將電壓表串聯在 a、b、c 處，可以探究電路中各用電器兩端電壓與電源兩端電壓的關系 C．分別將電流表串聯在 a、b、c 處，可以探究電路中各處電流的關系 D．為使探究結論更具普遍性，可更換不同的用電器或改變電源電壓進行多次實驗10．如圖所示的電路，閉合開關，當滑片P向上移動的過程中，電流表讀數和電壓表讀數的變化情況分別是（　?。?/span>A．變大，變大 B．變大，變小 C．變小，變小 D．變小，變大11．如圖所示，開關閉合后，發現電壓表的示數接近電源電壓，電流表幾乎無示數，如果電路中只有一處故障，則故障是（　?。?/span>A．小燈泡L1短路 B．小燈泡L1斷路 C．電流表短路 D．小燈泡L2斷路12．用電器甲和乙，其電流與其兩端電壓關系如圖所示，其中直線表示用電器甲的電流與其兩端電壓關系圖。下列說法正確的是（　?。?/span>A．用電器甲電阻不變，大小為0.1Ω B．用電器乙電阻隨著電流增大而變大，最大值為10Ω C．如果把這兩個用電器串聯接在6V的電源上，電路中的電流是0.43A D．如果把這兩個用電器并聯接在4V的電源上，干路中的電流是0.65A13．如圖所示，在量筒中裝一半清水，將硫酸銅溶液注入水的下方，靜置幾天后，界面逐漸模糊不清了，這是　   　現象，此類現象說明　   　。14．如圖所示，開關閉合后，電路的這種狀態叫做　   　，電路的這種狀態下小燈泡　   　（填“能”或“不能”）被燒壞，理由是　   　。15．小松家一個月消耗30m3的天然氣，這些天然氣如果完全燃燒，則可放出的熱量為　   　J（q天然氣＝4×107J/m3）。16．用毛皮摩擦過的橡膠棒去接觸不帶電的驗電器金屬球，看到驗電器兩片金屬箔張開，此現象中橡膠棒帶　   　電，驗電器的工作原理是　   　。17．如圖所示，路由器是一種支持有線和無線連接的網絡設備，通過后排接口可以同時連接多臺電腦，各接口之間是　   　（選填“串聯”或“并聯”）的。工作時間長了，外殼發燙，是由于電能轉化成了　   　能。18．如圖所示，電源電壓恒為6V，定值電阻R1＝20Ω，閉合開關S，電流表A2的示數為0.9A，則電流通過R1做功功率為　   　W，定值電阻R2的阻值為　   　Ω。19．如圖所示是探究“影響電阻大小的因素”實驗中的四根電阻絲，A為錳銅線，B、C、D為鎳鉻合金線。A、B、C的橫截面積為S，D的橫截面積為4S，當B、C、D分別接入同一檢測電路時，電流表示數分別為I1、I2、I3，比較發現：I3＞I1，說明導體的電阻跟導體的　   　有關；I1＞I2，說明導體的電阻跟導體的　   　有關。20．如圖為某種燈泡的電流I與電壓U的關系圖象。若有6只這種燈泡串聯接在電壓為6V的電源上，通過燈泡的電流為　   　A；若把一只這種燈泡與一電阻并聯接在電壓為6V的電源上，總電流為1.5A，則該電阻的阻值為　   　。 21．小松將某用電器單獨接入家庭電路，該用電器正常工作6min，電能表（如圖所示）旋盤轉300圈，該用電器在上述時間內消耗的電能為　   　kW?h，它的實際電功率是　   　W。22．如圖甲所示，已知電源電壓為10V，將滑動變阻器滑片P移到最左端，閉合開關S，燈泡發光，電流表示數為0.35A，電壓表示數如圖乙所示，則此時滑動變阻器接入電路的電阻是　   　Ω，當滑片P向右移動的過程中燈泡亮度　   　（選填“變亮”、“不變”或“變暗”）。23．閉合開關后，小磁針N極指向如圖所示，請在螺線管上標出它的磁極并畫出導線的繞法。24．如圖所示，小明利用一個單刀雙擲開關，設計了紅綠交通信號指示燈模型，根據電路圖連接實物圖。25．小松用如圖所示的實驗裝置探究“比較水與鐵砂的吸熱能力”，實驗數據如表：材料初始溫度/℃最終溫度/℃加熱時間/min水20456鐵砂20686（1）實驗中還要用到天平，目的是　   　；除天平和溫度計外此實驗應用到的測量儀器還有　   　。（2）用同一酒精燈分別對水和鐵砂加熱相同的時間表示水與鐵砂　   　；（3）根據表中的實驗數據得到的實驗結論是　   　，簡述你的判斷依據是：質量相同的水和鐵砂　   　。26．用如圖的電路研究通過導體的電流與電壓、電阻的關系。表一次數U/VI/A①1.00.20②1.50.30③2.00.40表二次數R1/ΩI/A①3.00.50②6.00.33③9.00.25（1）保持電源電壓和電阻箱R1的阻值不變，移動滑動變阻器R2的滑片P，測得電流、電壓如表1；根據表1中的數據，你得出的結論是　   　；這時R1的阻值為　   　Ω。（2）在研究電流與電阻的關系時，先將R1的阻值調為5歐姆進行實驗，使電壓表的示數為1.5V，然后將R1的阻值調為10歐姆時，某同學沒有改變滑動變阻器滑片的位置，合上開關后，電壓表的示數將　   　1.5V（選填“大于”、“小于或“等于”）。因此要向　   　（選填“右”或“左”）調節滑片，使電壓表的示數仍為1.5V。（3）李明同學用該電路測量電源電壓時，將滑動變阻器的滑片到適當位置保持不變，僅改變電阻箱R1的阻值，測得相應的電流值，如表2所示，利用表2中的數據求得電源電壓約為　   　。27．在“測量小燈泡的電功率”實驗中，提供的器材有：6V的電源一個，2.5V的小燈泡（電阻約為10Ω）一個，電流表（0～0.6A，0～3A）和電壓表（0～3V，0～15V）各一個，“50Ω 2A”的滑動變阻器A和“10Ω 1A”的滑動變阻器B各一個，開關一個，導線若干。（1）通過估算，你應選用的滑動變阻器是　   　（選填“A”或“B”）。（2）閉合開關前，經檢查發現某同學連接的電路有一根導線連接錯誤，請你在圖甲中錯誤的連線上畫“×”，并只移動一根導線，用筆畫線代替導線將電路連接正確。（3）連接好電路后，閉合開關，發現小燈泡不亮，電流表有示數，電壓表無示數，則故障原因可能是小燈泡　   　（選填“短路”或“斷路”）。（4）故障移除后，移動變阻器的滑片，當電壓表的示數為2.5V時，電流表的示數如圖乙所示，則小燈泡的額定功率是　   　W，小燈泡正常工作時的電阻是　   　Ω，（小數點后保留1位小數）（5）根據測出的數據，作出了小燈泡的電流I與電壓U的關系圖線，發現該圖線不是一條直線，如圖丙所示，其原因是溫度升高，燈絲電阻　   　（選填“增大”或“減小”）。28．養生壺是一種用于養生保健的烹飲容器，它采用新型電加熱材料，通電后產生熱量把壺內的水加熱。如圖是某款養生壺及其銘牌。求：型號CH﹣﹣M16額定電壓220V頻率50Hz額定功率1000W容量1.2L（1）養生壺正常工作時的電阻　   　；（2）若正常工作時，養生壺加熱效率為91%，將1kg水從20℃到85℃需要多長時間；【c水＝4.2×103J/（kg?℃）】（3）用電高峰期，養生壺將1kg水從20℃加熱到85℃，實際用時375s，求此時養生壺的實際電功率。（設養生壺的電阻和加熱效率不變）
參考答案與試題解析一、選擇題1-12CACBDDCDBDBD13．如圖所示，在量筒中裝一半清水，將硫酸銅溶液注入水的下方，靜置幾天后，界面逐漸 模糊不清了，這是　擴散　現象，此類現象說明　分子在永不停息地做無規則運動　。14．如圖所示，開關閉合后，電路的這種狀態叫做　短路　，電路的這種狀態下小燈泡　不能　（填“能”或“不能”）被燒壞，理由是　小燈泡中沒有電流通過　。15．小松家一個月消耗30m3的天然氣，這些天然氣如果完全燃燒，則可放出的熱量為　1.2×109　J（q天然氣＝4×107J/m3）。16．用毛皮摩擦過的橡膠棒去接觸不帶電的驗電器金屬球，看到驗電器兩片金屬箔張開，此現象中橡膠棒帶　負　電，驗電器的工作原理是　同種電荷相互排斥　。17．如圖所示，路由器是一種支持有線和無線連接的網絡設備，通過后排接口可以同時連接多臺電腦，各接口之間是　并聯　（選填“串聯”或“并聯”）的。工作時間長了，外殼發燙，是由于電能轉化成了　內　能。18．如圖所示，電源電壓恒為6V，定值電阻R1＝20Ω，閉合開關S，電流表A2的示數為0.9A，則電流通過R1做功功率為　1.8　W，定值電阻R2的阻值為　10　Ω。19．如圖所示是探究“影響電阻大小的因素”實驗中的四根電阻絲，A為錳銅線，B、C、D為鎳鉻合金線。A、B、C的橫截面積為S，D的橫截面積為4S，當B、C、D分別接入同一檢測電路時，電流表示數分別為I1、I2、I3，比較發現：I3＞I1，說明導體的電阻跟導體的　橫截面積　有關；I1＞I2，說明導體的電阻跟導體的　長度　有關。20．如圖為某種燈泡的電流I與電壓U的關系圖象。若有6只這種燈泡串聯接在電壓為6V的電源上，通過燈泡的電流為　0.2　A；若把一只這種燈泡與一電阻并聯接在電壓為6V的電源上，總電流為1.5A，則該電阻的阻值為　6Ω　。21．小松將某用電器單獨接入家庭電路，該用電器正常工作6min，電能表（如圖所示）旋盤轉300圈，該用電器在上述時間內消耗的電能為　0.1　kW?h，它的實際電功率是　1000　W。22．如圖甲所示，已知電源電壓為10V，將滑動變阻器滑片P移到最左端，閉合開關S，燈泡發光，電流表示數為0.35A，電壓表示數如圖乙所示，則此時滑動變阻器接入電路的電阻是　20　Ω，當滑片P向右移動的過程中燈泡亮度　不變　（選填“變亮”、“不變”或“變暗”）。    23．閉合開關后，小磁針N極指向如圖所示，請在螺線管上標出它的磁極并畫出導線的繞法。24．如圖所示，小明利用一個單刀雙擲開關，設計了紅綠交通信號指示燈模型，根據電路圖連接實物圖。解：根據電流流向，從電源正極先分別連接兩燈，再連接到單刀雙擲開關兩邊的接線柱，最后由單刀雙擲開關中間的接線柱回到負極。如圖所示：。25．1）讓鐵砂和水的質量相等；停表；（2）吸收的熱量相同；（3）水的吸熱能力比鐵砂強； 吸收相同的熱量，水升溫比鐵砂少。26（1）在電阻不變時，通過導體的電流與它兩端的電壓成正比； 5；（2）大于；右；（3）3V。27．解：（1）2.5V的小燈泡，電阻約為10Ω，由歐姆定律，燈的額定電流約為：I＝＝＝0.25A，由串聯電路的規律及歐姆定律，燈正常發時變阻器連入的電阻：R滑＝＝＝14Ω，故選滑動變阻器是A；（2）原電路中，燈短路了，電壓表串聯在電路中是錯誤的，燈與電流表串聯，電壓表與燈并聯，如下所示：（3）連接好電路后，閉合開關，電流表有示數，則電路為通路，發現小燈泡不亮，電壓表無示數，則故障原因可能是小燈泡短路；（4）故障移除后，移動變阻器的滑片，當電壓表的示數為2.5V時，電流表的示數如圖乙所示，電流表選用小量程，分度值為0.02A，電流為0.3A，則小燈泡的額定功率是：P＝UI＝2.5V×0.3A＝0.75W，由歐姆定律，小燈泡正常工作時的電阻是：R＝＝≈8.3Ω；（5）如圖丙所示，小燈泡的電流I與電壓U的關系圖線不是一條直線，其原因是溫度升高，燈絲電阻增大。28．解：（1）由P＝可得，養生壺正常工作時的電阻：R＝＝＝48.4Ω。（2）水吸收的熱量：Q吸＝cm△t＝4.2×103J/（kg?℃）×1kg×（85℃﹣20℃）＝2.73×105J，由η＝，消耗的電能：W總＝＝＝3×105J，可得，養生壺需要加熱的時間：由P＝ 可得，需要的加熱時間：t＝＝＝300s；（3）在用電高峰時，此時養生壺的實際功率：P實＝＝＝800W。
