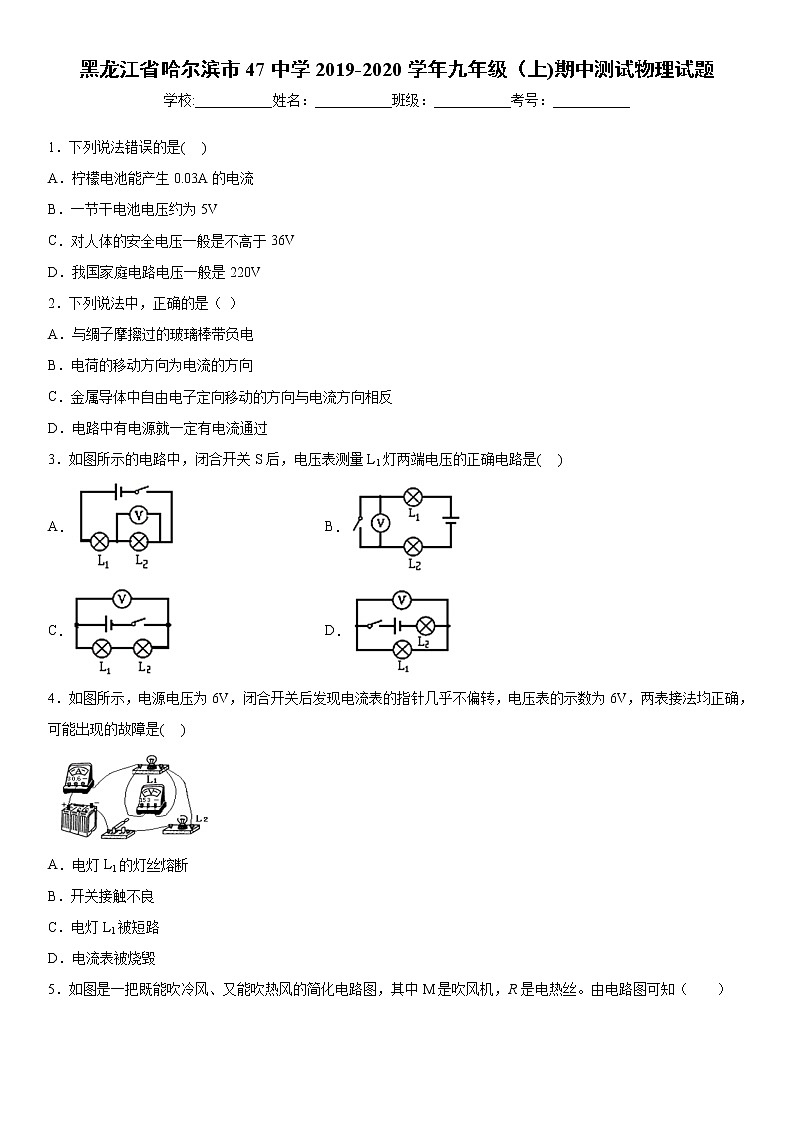

?黑龍江省哈爾濱市47中學2019-2020學年九年級（上)期中測試物理試題
學校:___________姓名：___________班級：___________考號：___________

1．下列說法錯誤的是( )
A．檸檬電池能產生0.03A的電流
B．一節干電池電壓約為5V
C．對人體的安全電壓一般是不高于36V
D．我國家庭電路電壓一般是220V
2．下列說法中，正確的是（ ）
A．與綢子摩擦過的玻璃棒帶負電
B．電荷的移動方向?yàn)殡娏鞯姆较?br /> C．金屬導體中自由電子定向移動的方向與電流方向相反
D．電路中有電源就一定有電流通過
3．如圖所示的電路中，閉合開關S后，電壓表測量L1燈兩端電壓的正確電路是( )
A． B．
C． D．
4．如圖所示，電源電壓為6V，閉合開關后發現電流表的指針幾乎不偏轉，電壓表的示數為6V，兩表接法均正確，可能出現的故障是( )

A．電燈L1的燈絲熔斷
B．開關接觸不良
C．電燈L1被短路
D．電流表被燒毀

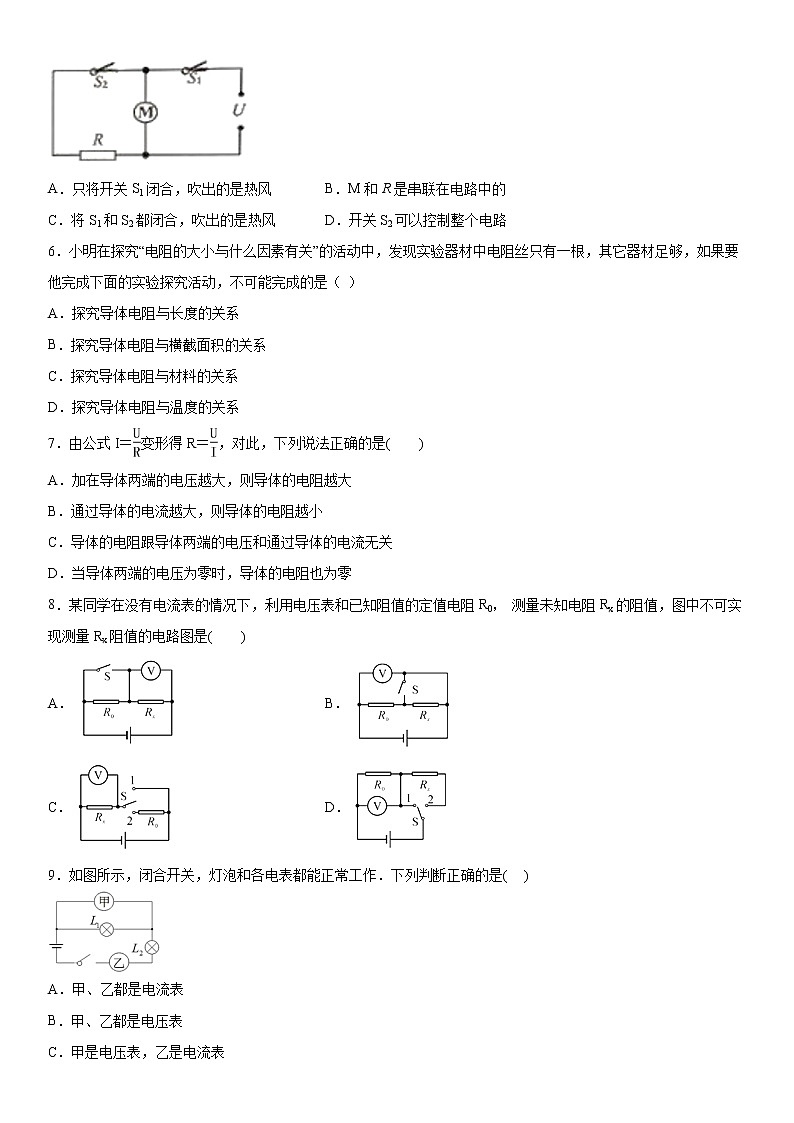

5．如圖是一把既能吹冷風、又能吹熱風的簡化電路圖，其中M是吹風機，R是電熱絲。由電路圖可知（　　）

A．只將開關S1閉合，吹出的是熱風 B．M和R是串聯在電路中的
C．將S1和S2都閉合，吹出的是熱風 D．開關S2可以控制整個電路
6．小明在探究“電阻的大小與什么因素有關”的活動中，發現實驗器材中電阻絲只有一根，其它器材足夠，如果要他完成下面的實驗探究活動，不可能完成的是（ ）
A．探究導體電阻與長度的關系
B．探究導體電阻與橫截面積的關系
C．探究導體電阻與材料的關系
D．探究導體電阻與溫度的關系
7．由公式I＝變形得R＝，對此，下列說法正確的是(　　)
A．加在導體兩端的電壓越大，則導體的電阻越大
B．通過導體的電流越大，則導體的電阻越小
C．導體的電阻跟導體兩端的電壓和通過導體的電流無關
D．當導體兩端的電壓為零時，導體的電阻也為零
8．某同學在沒有電流表的情況下，利用電壓表和已知阻值的定值電阻R0， 測量未知電阻Rx的阻值，圖中不可實現測量Rx阻值的電路圖是( )
A． B．
C． D．
9．如圖所示，閉合開關，燈泡和各電表都能正常工作．下列判斷正確的是( )

A．甲、乙都是電流表
B．甲、乙都是電壓表
C．甲是電壓表，乙是電流表
D．甲是電流表，乙是電壓表

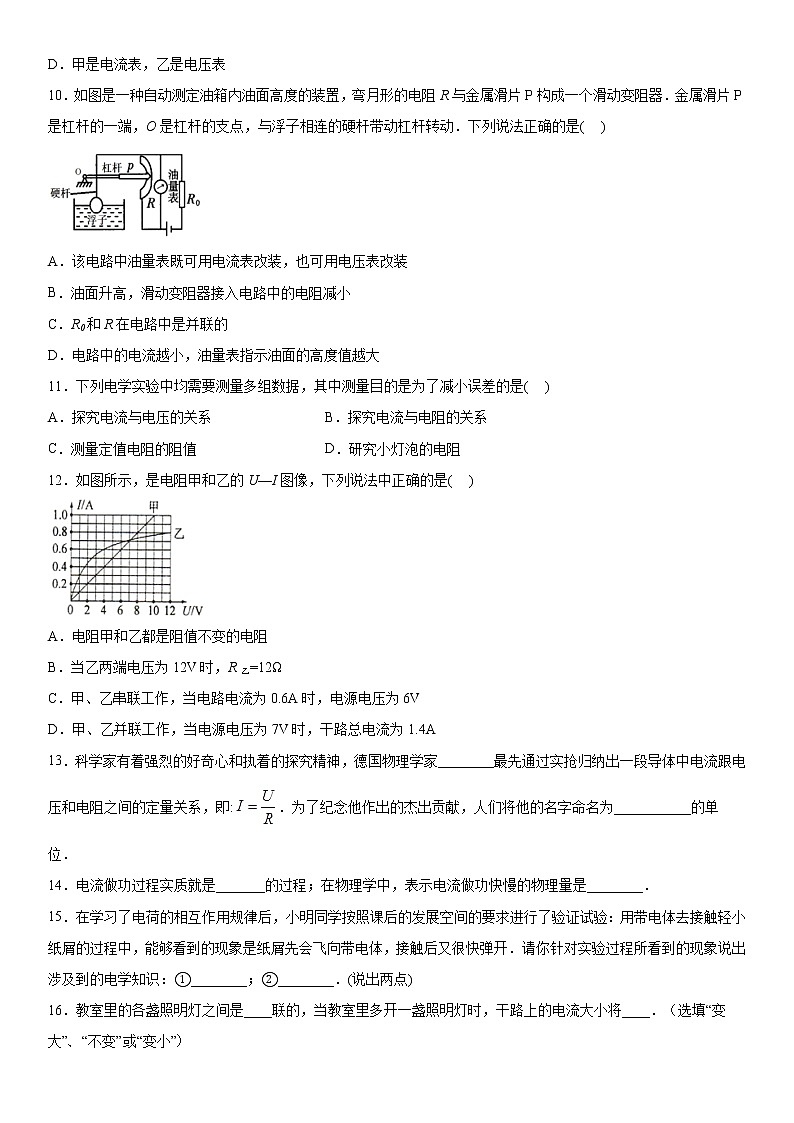

10．如圖是一種自動測定油箱內油面高度的裝置，彎月形的電阻R與金屬滑片P構成一個滑動變阻器．金屬滑片P是杠桿的一端，O是杠桿的支點，與浮子相連的硬桿帶動杠桿轉動．下列說法正確的是( )

A．該電路中油量表既可用電流表改裝，也可用電壓表改裝
B．油面升高，滑動變阻器接入電路中的電阻減小
C．R0和R在電路中是并聯的
D．電路中的電流越小，油量表指示油面的高度值越大
11．下列電學實驗中均需要測量多組數據，其中測量目的是為了減小誤差的是( )
A．探究電流與電壓的關系 B．探究電流與電阻的關系
C．測量定值電阻的阻值 D．研究小燈泡的電阻
12．如圖所示，是電阻甲和乙的U—I圖像，下列說法中正確的是( )

A．電阻甲和乙都是阻值不變的電阻
B．當乙兩端電壓為12V時，R乙=12Ω
C．甲、乙串聯工作，當電路電流為0.6A時，電源電壓為6V
D．甲、乙并聯工作，當電源電壓為7V時，干路總電流為1.4A
13．科學家有著強烈的好奇心和執著的探究精神，德國物理學家________最先通過實搶歸納出一段導體中電流跟電壓和電阻之間的定量關系，即:．為了紀念他作出的杰出貢獻，人們將他的名字命名為_(kāi)__________的單位．
14．電流做功過程實質就是_______的過程；在物理學中，表示電流做功快慢的物理量是________．
15．在學習了電荷的相互作用規律后，小明同學按照課后的發展空間的要求進行了驗證試驗：用帶電體去接觸輕小紙屑的過程中，能夠看到的現象是紙屑先會飛向帶電體，接觸后又很快彈開．請你針對實驗過程所看到的現象說出涉及到的電學知識：①________；②________．(說出兩點)
16．教室里的各盞照明燈之間是____聯的，當教室里多開一盞照明燈時，干路上的電流大小將____．（選填“變大”、“不變”或“變小”）
17．如圖甲所示的電路中，電燈L1的阻值為10Ω，開關閉合后，V1、V2的示數分別如圖乙所示，則V1的示數為_(kāi)______V，L1兩端的電壓為_(kāi)______V．

18．如圖所示，電源電壓恒為6V，R1的阻值為8Ω，R2兩端的電壓為4V，則通過b點的電流為_(kāi)_______ A，R2的阻值為_(kāi)_______Ω．

19．如圖所示，閉合開關，會觸電的小鳥是_____，該電路中的電源在供電時的能量轉化是______．

20．如圖所示，是某家庭用的電能表及某月月初、月末的兩次讀數，則他家在這段時間用電_______kW?h．將某用電器單獨接在該表上工作180s，電能表轉盤轉了20圈，該用電器的電功率是______W．

21．如圖所示，電源電壓3V，R1=5Ω、R2=10Ω，甲、乙可能是電壓表或電流表．若現發現甲、乙兩表示數之比為2:3，由上面的條件可知：開關S2是______(選填“斷開”或“閉合”)，乙表示數為_(kāi)_______．

22．如圖是正常工作電壓均為6V的甲、乙兩燈的電流隨其兩端電壓變化的曲線．現將兩燈并聯接在某電源兩端，要保證電路安全，干路中允許通過的最大電流為_(kāi)____A．將兩燈串聯后接某電路中，要保證電路安全，該電路兩端電壓最大為_(kāi)____V．

23．用筆劃線做導線將圖中各元件連成一個可以改變電機轉速的電路，滑片向右移時，電機轉速變快．
（______）

24．小滿暑假坐火車去北京，在火車上發現車廂后面有兩個廁所，只有當兩個廁所的門都關上時，車廂指示燈才會發光，指示牌才會顯示“廁所有人”字樣，提醒旅客兩個廁所都有人．請你把圖中的各元件符號連接成符合上述設計要求的電路圖．

25．創新小組的同學們?cè)谔骄俊安⒙?lián)電路的電流規律”，設計了如圖所示的電路圖．
I1/A
I2/A
I/A
0.20
0.20
0.40

（1）電流表與R1串聯能測出通過R1的電流，其依據的知識是___________________；
（2）小明同學經過正確操作將實驗數據記錄如表所示，從中分析能得出的結論是：
①_______________________________________________________；
②“各支路的電流相等”．
（3）小聰同學認為小明同學的實驗存在兩點不足，導致結論不具有普遍性，請你指出：
其一是_____________________________________________________；
其二是_____________________________________________________．
（4）小聰同學又從實驗室選取了一個滑動變阻器R，并在小明同學實驗的基礎上進行改進．請你簡要寫出小聰同學的改進措施．____________________________________________________
26．小明同學利用如圖所示的電路探究“電流跟電阻的關系”．已知電源電壓為6V且保持不變，實驗用到的電阻阻值分別為5Ω、10Ω、15Ω、20Ω．請你利用學過的知識回答下列問題．
次數
1
2
3
4
I/A
0.60
0.30
0.20
0.15
R/Ω
5
10
15
20

（1）該實驗中，滑動變阻器除具有保護電路的作用外，還起到的主要作用是___________．
（2）實驗中小明同學用5Ω的電阻做完實驗后，斷開開關，將5Ω的電阻換成10Ω的電阻，然后閉合開關，移動滑片，使電壓表示數為_(kāi)_____V，讀出電流表的示數．小明又更換15Ω、20Ω電阻重復上述實驗，將所得的數據填入表中．
（3）請你寫出該實驗數據分析處理的思路，并根據表中數據歸納結論 ________________________．
27．在“研究小燈泡電阻”的實驗中，創新小組的同學們?cè)O(shè)計了如圖所示電路進行實驗，所用燈泡規格為“2.5V 0.3A”．同學們進行了多次測量，將實驗證據記錄在表格中．
次數
1
2
3
4
U/V
1.3
1.7
2.1
2.5
I/A
0.22
0.26
0.28
0.30
R/Ω
5.9
6.5
7.5
8.3
亮度
較暗
稍亮
較亮
更亮

（1）請你只改動某一根導線的連接，將電路連接正確．在改動的導線上畫“×”，并畫出正確的連接．
（______）
（2）正確連接電路后，調節滑片，逐漸增大電壓表示數，觀察燈泡亮度，記錄了若干組電壓和電流值，并填入表中．實驗中測量燈絲阻值的原理是________；觀察燈泡亮度的目的是___________．
（3）小遠同學在算出燈絲的阻值后，認為所測燈絲的阻值不等是由于測量誤差導致的．請你寫出判斷小遠同學觀點錯誤的理由，并歸納結論．__________________________________
（4）達達同學又從實驗室選取了一個“3.8V 0.3A”的小燈泡，想要探究電功率與電壓的關系，請你寫出他需要收集的證據是___________________________________．
28．如圖甲所示，是創新小組的同學們?cè)O(shè)計的利用電壓表示數來表示質量大小的電子秤原理圖．托盤、彈簧上端和滑動變阻器滑片固定在一起，托盤和彈簧的質量不計，OA間是可伸縮的導線，當盤中沒有放物體時，滑片處于a端，當盤中放入物體質量為8kg時，滑片處于b端．已知電阻R0=5Ω，滑動變阻器的阻值0～20Ω，電源電壓為6V，不計摩擦，彈簧始終在彈性范圍內，且滑動變阻器的電阻值與長度成正比．求：

（1）當物體質量為8kg時，電壓表的示數是多少？
（2）達達同學在甲圖裝置的基礎上又設計了如圖乙所示的電路，利用電流表示數來表示質量大小，電流表所用量程為0～0.6A．
①若此電子秤待機(閉合開關，托盤中未放入物體時)10分鐘，則電路消耗的電能是多少焦？
②請你通過計算求出乙電子秤可稱最大質量是多少千克?


參考答案
1．B
【解析】
【詳解】
A．檸檬電池產生的電流可以達到30mA=0.03A，故A正確，不符合題意；
B．一節干電池的電壓是1.5V，故B錯誤，符合題意；
C．不高于36V的電壓對人體是安全的，故C正確，不符合題意；
D．在我國家庭電路電壓是220V，故D正確，不符合題意．
2．C
【解析】
【分析】
【詳解】
A．與綢子摩擦過的玻璃棒帶正電，故A錯誤．
B．電流是由于電荷的定向移動形成的，物理上規定正電荷移動的方向定義為電流的方向，故B錯誤．
C．電流是由于電荷的定向移動形成的，物理上規定正電荷移動的方向定義為電流的方向，那么負電荷定向移動的方向就是電流的反方向，故C正確．
D．電路中有電源，且電路是通路，則電路中一定有電流通過，故D錯誤．
3．D
【解析】
【詳解】
A．兩燈串聯，電壓表與L2并聯，測L2兩端的電壓，不符合題意；
B．開關斷開時，電壓表串聯在電路中，開關閉合時，電壓表被短路，不能測量L1燈兩端電壓，不符合題意；
C．開關閉合，兩個燈泡串聯，電壓表測量電源電壓，不符合題意；
D．開關閉合，兩個燈泡串聯，電壓表測量L1兩端的電壓，符合題意．
4．A
【解析】
【詳解】
當開關S閉合時，電流表的指針不動，說明電路是開路；電壓表的示數為6V，說明電壓表通過電流表和L2與電源兩極相連，因此L1處出現開路，故選A．
5．C
【解析】
【詳解】
由圖知道，吹風機和電熱絲可以獨立工作，所以是并聯的；當只將開關S1閉合時，吹風機工作，吹出的是冷風；當將S1和S2都閉合，吹風機和電熱絲都工作，吹出的是熱風；由于開關S2在支路上，與電熱絲串聯，只控制電熱絲，故只有C正確。
6．C
【解析】
【詳解】
A．可以把電阻絲弄成長短不同的兩段，探究電阻與長度的關系，故A可能完成；
B．把電阻絲把長度1：2分成兩段，把較長的一段對折，此時可探究電阻與橫截面積的關系，故B可能完成；
C．由于無法改變導體的材料，所以無法探究電阻與導體材料的關系，故C不可能完成；
D．可以通過給電阻絲加熱來探究電阻與溫度的關系，故D可能完成；
故應選C．

7．C
【解析】
【分析】
【詳解】
因電阻是導體本身的一種性質，只與導體的材料、長度、橫截面積、溫度有關，與兩端的電壓和通過的電流無關，所以A、B、D的說法均不正確，C的說法正確.
8．A
【解析】
【分析】
【詳解】
AB.由電路圖可知,開關S接1時,電路為Rx的簡單電路,電壓表測電源兩端的電壓U;開關S接2時,Rx與R0串聯,電壓表測Rx兩端的電壓Ux,由串聯電路中總電壓等于各分電壓之和可知R0兩端的電壓U0＝U?Ux,由串聯電路中各處的電流相等可知I＝,解得Rx＝，故AB不符合題意；C. 由電路圖可知,開關S閉合時,電路為R0的簡單電路,電壓表測電源兩端的電壓U;開關S斷開時,Rx與R0串聯,電壓表測R0兩端的電壓U0,由串聯電路中總電壓等于各分電壓之和可知Rx兩端的電壓Ux＝U?U0,由串聯電路中各處的電流相等可知I＝,解得Rx＝，故C不符合題意；D. 由電路圖可知,開關S閉合時,電路為Rx的簡單電路,電壓表測電源兩端的電壓;開關S斷開時,Rx與R0串聯,電壓表測電源兩端的電壓,無法推導出通過Rx的電流,故此電路不能測出Rx阻值，故D符合題意．故選D．
9．C
【解析】
【詳解】
A．甲、乙都是電流表，燈泡L1被甲電流表短路，燈泡L1不發光，不符合題意；
B．甲、乙都是電壓表，乙電壓表串聯在電路中，通過電路的電流很小，兩個燈泡不發光，不符合題意；
C．甲是電壓表，乙是電流表，兩個燈泡串聯，甲電壓表測量燈泡L1兩端的電壓，乙電流表串聯在電路中，測量電路中的電流，燈泡和各電表都能正常工作，符合題意；
D．甲是電流表，乙是電壓表，電流表和燈泡L1并聯，電壓表串聯在電路中，通過電路的電流很小，兩個燈泡不發光，不符合題意．
10．D
【解析】
【詳解】
A．油量表和滑動變阻器R是并聯的，油量表是電壓表，不符合題意；
B．油面越高，浮子上升，滑片上移，滑動變阻器連入電路的電阻越大，根據分壓原理，變阻器分得電壓越大，油量表示數越大，不符合題意；
C．由電路圖可知，R0和R在電路中是串聯的，不符合題意；
D．電路中的電流越小，由I=可知電路的總電阻越大，根據電阻的串聯得到變阻器連入電路的電阻越大，油量表指示油面的高度值越大，符合題意．
11．C
【解析】
【詳解】
A．探究電流與電壓關系時，測量了多組數據，是為了得出普遍性的規律，不符合題意；
B．探究電流與電阻關系時，測量了多組數據，是為了得出普遍性的規律，不符合題意；
C．測量定值電阻的阻值時，測量多組電壓和電流值，是為了取平均值減小誤差，符合題意；
D．研究小燈泡的電阻，測量不同狀態下小燈泡的電阻，得到小燈泡的電阻隨溫度的升高而增大，不能取平均值，不符合題意．
12．D
【解析】
【詳解】
A．由圖象可知，甲對應的電流與電壓成正比，而乙對應的電流與電壓不成正比，根據歐姆定律可知甲電阻的阻值不變，乙電阻的阻值變化，故A錯誤；
B．由圖象可知，當乙兩端電壓為12V時，通過乙的電流為0.8A，
R乙==15Ω；
故B錯誤；
C．甲、乙串聯在電路中，當電路電流為0.6A時，通過甲、乙的電流均為0.6A，由圖象可知，
U甲=4V，
U乙=6V，
因?yàn)榇?lián)電路中總電壓等于各分電壓之和，所以此時電源的電壓：
U=U甲+U乙=4V+6V=10V，
故C錯誤．
D．甲、乙并聯在7V電源時，根據并聯電路的電壓特點可知兩電阻兩端的電壓為7V，由圖象可知，
I甲=I乙=0.7A，
因?yàn)椴⒙?lián)電路中干路電流等于各支路電流之和，所以干路電流
I=I甲+I乙=0.7A+0.7A=1.4A，
故D正確．
13．歐姆 電阻
【解析】
【分析】
【詳解】
歐姆是德國物理學家，提出了經典電磁理論中著名的歐姆定律也就是．為紀念其重要貢獻，人們將其名字作為電阻單位．
14．能量轉化 電功率
【解析】
【詳解】
[1]電流做功的過程，實際上就是能量轉化的過程，電流做了多少功，就有多少電能轉化成其它形式的能；
[2]電功率是反映電流做功快慢的物理量．
15．帶電體吸引輕小物體 同種電荷相互排斥
【解析】
【詳解】
①②[1][2]因帶電體能吸引輕小物體，所以紙屑會被吸引過來，但接觸后，由于電子的轉移，紙屑也會帶上跟帶電體相同的電荷，由于同種電荷互相排斥，小球就立即離開．
16．并 變大
【解析】
【分析】
【詳解】
教室里各盞照明燈是并聯的，開亮的燈越多，并聯的支路越多，總電阻越??；由I=，電源電壓不變，則干路中的電流越大．
17．5.5 3
【解析】
【詳解】
[1]由圖甲可知，兩個燈泡串聯，電壓表V1測電源電壓，V2測L2兩端的電壓，電壓表V1的示數大于電壓表V2的示數；電壓表V1的量程為0～15V，分度值為0.5V，示數是5.5V，電源電壓是5.5V；
[2]電壓表V2的量程為0～3V，分度值為0.1V，燈泡L2兩端的電壓為2.5V；燈泡L1兩端的電壓為
U1=U-U2=5.5V-2.5V=3V．
18．0.25 16
【解析】
【詳解】
由電路圖可知，R1與R2串聯．因串聯電路中總電壓等于各分電壓之和，所以，電阻R1兩端的電壓：
U1＝U?U2＝6V?4V＝2V；
因串聯電路中各處的電流相等，所以，通過b點的電流：
Ib＝I2＝I1＝ ＝0.25A，
由I＝得電阻R2的阻值：
R2＝＝16Ω.
【點睛】
由電路圖可知，R1與R2串聯，根據串聯電路的電壓特點求出電阻R1兩端的電壓；根據歐姆定律和串聯電路的電流特點求出電路中的電流，再根據歐姆定律求出電阻R2的阻值．
19．乙 化學能轉化為電能
【解析】
【詳解】
[1]乙小鳥的兩腳分別接觸了電燈的兩端（并聯），有一定的電壓，有電流流過小鳥身上，乙會觸電；甲小鳥的兩腳在同一根電線上，兩點之間沒有電壓，沒有電流流過，甲不會觸電；
[2]圖中電源在供電時，化學能轉化為電能．
20．212 200
【解析】
【詳解】
[1]由圖可知，消耗的電能為：
W=W2-W1=1469.5kW?h-1257.5kW?h=212kW?h．
[2]電能表每轉20r，用電器消耗的電能為：
W′=kW?h=0.01kW?h，
用電器的功率為：
P==0.2kW=200W．
21．閉合 3V
【解析】
【詳解】

[1]假如甲、乙兩表為電流表，S2斷開，甲電流表測量干路中的電流，乙電流表測量通過R2的電流，甲、乙兩表示數之比
，
題目中甲、乙兩表示數之比為2:3，所以甲、乙兩表不是電壓表；
電壓表自身電阻非常大，識別電路時可以看作斷路．由電路圖可知，當開關S1、S2都閉合，甲、乙兩表為電壓表時，兩電阻串聯，甲測R2兩端的電壓，乙測總電壓，串聯電路中各處的電流相等，甲乙兩表的示數之比
，
題目中甲、乙兩表示數之比為2:3，所以甲、乙兩表是電壓表；
[2]乙表測量電源電壓，所以乙表的示數是3V．
22．1.5 8
【解析】
【詳解】
[1]將兩燈并聯在電路中，并保證電路安全，則根據兩燈的額定電壓都為6V可知，并聯電路的最大電壓為6V，由圖象可知：電壓為6V時，通過兩燈的電流分別為1A、0.5A，根據并聯電路的電流特點可知，干路中允許通過的最大電流為
I=1A+0.5A=1.5A；
[2]由圖象可知，當電壓為6V時，甲正常工作時的電流為1A，乙正常工作時的電流為0.5A；因?yàn)榇?lián)電路中各處的電流相等，所以兩燈泡串聯時，電路的最大電流為0.5A，此時乙燈泡正常發光；由圖象可知，電流為0.5A時所對應的電壓分別為2V和 6V；因?yàn)榇?lián)電路中總電壓等于各分電壓之和，所以電源電壓最大為
U=U甲+U乙=2V+6V=8V．
23．
【解析】
【詳解】
要改變電機轉速，需要電動機與滑動變阻器串聯；向右移動滑片時電動機的轉速變快，說明電路中電流變大，則滑動變阻器接入電路中的電阻變小，滑動變阻器的右下方接線柱與任意上方接線柱串聯在電路中，如下圖所示：

24．
【解析】
【分析】
【詳解】
廁所的門關上時開關閉合，兩個開關都閉合時指示燈才會亮，因此應把兩個開關串聯接入電路．如圖：

25．串聯電路中各處的電流相等 干路中電流等于各支路電流之和 詳見解析 詳見解析 詳見解析
【解析】
【詳解】
(1)[1]電流表與R1串聯，串聯電路中各處的電流相等，所以電流表能測出通過R1的電流；
(2)①[2]根據表中數據可得出的結論為：干路中電流等于各支路電流之和；
(3)[3]在實驗中選用了阻值相等的電阻進行的實驗；
[4]只憑一次實驗獲得的數據得出實驗結論，不具有普遍性和科學性；
(4)[5]為了多測量幾組數據，可在干路中串聯一個滑動變阻器，通過移動滑片的位置改變支路電流和干路電流．
26．控制電阻R兩端的電壓不變 3 詳見解析
【解析】
【詳解】
(1)[1]在本實驗中滑動變阻器除具有保護電路外，還起到的主要作用是：控制電阻R兩端的電壓不變；
(2)[2]當R=5Ω時，電流表的示數為0.6A，所以電阻兩端的電壓
U=IR=0.6A×5Ω=3V，
在整個過程中，R兩端的電壓保持3V變；將5Ω的電阻換為10Ω后，電壓表的示數變大，所以應增大滑動變阻器的阻值，將滑片向左滑動，保持電壓表的示數為3V，并讀出電流表的示數；
(3)[4]由實驗數據可知
U1=I1R1=0.6A×5Ω=3V，
U2=I2R2=0.3A×10Ω=3V，
U3=I3R3=0.2A×15Ω=3V，
U4=I4R4=0.15A×20Ω=3V，
四次實驗中電流和電壓的乘積不變，可以得到電壓一定時，電流與電阻成反比．
27． R= 比較燈泡亮度和電壓的關系 詳見解析 詳見解析
【解析】
【詳解】
(1)[1]測小燈泡的電阻時，電流表、滑動變阻器應與燈泡串聯，電壓表應與燈泡并聯，圖中電流表與燈泡并聯，電壓表與燈泡串聯了，只有一根導線連接錯誤，可作如圖所示修改：

(2)[2]伏安法測電阻的原理是：R=；
[3]觀察燈泡亮度，可以比較燈泡亮度和電壓的關系；
(3)[4]由表中實驗數據可知，隨電壓增大，電流也增大，電壓與電流的比值增大，則燈絲電阻阻值變大；這是因?yàn)殡S電壓與電流的增大，燈泡實際功率增大，燈絲溫度升高，燈絲電阻隨變大，燈絲電阻受溫度影響；
(4)[5]將兩燈串聯，需要測量?jī)蓚€(gè)燈泡兩端的電壓，觀察兩個燈泡的亮度，比較燈泡亮度和電壓的關系．
28．(1)4.8V；(2)①864J；②2kg．
【解析】
【詳解】
(1)當盤中放入物體質量為8kg時，滑片處于b端，電阻R0與滑動變阻器R串聯，根據歐姆定律可知，此時電路中的電流為
I==0.24A；
電壓表的示數為
U′=IR=0.24A×20Ω=4.8V；
(2)①若此電子秤待機，不稱量物體時，R0與R串聯，消耗的電能
W=×10×60s=864J；
②電流表所用量程為0～0.6A，當電流表的最大示數為0.6A時，電路的總電阻
R總==10Ω，
由串聯電路電阻的規律可知變阻器連入電路的電阻
R滑= R總-R0=10Ω-5Ω=5Ω，
由圖甲可知，當盤中放入物體質量為8kg時，滑片處于b端，變阻器的阻值是20Ω，由于滑動變阻器的電阻值與長度成正比，所以
，
m=2kg．
答：(1)當物體質量為8kg時，電壓表的示數是4.8V；
(2)①電路消耗的電能是864J；
②乙電子秤可稱最大質量是2千克．
