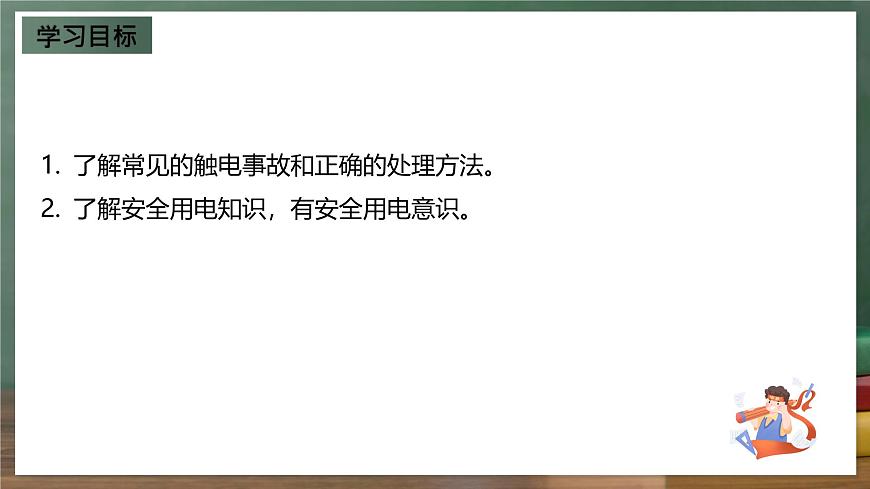

了解常見的觸電事故和正確的處理方法。了解安全用電知識，有安全用電意識。

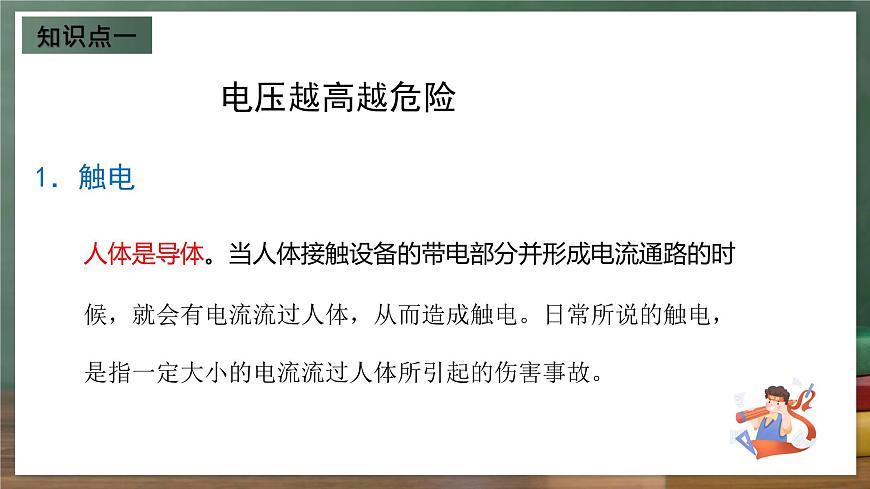

人體是導體。當人體接觸設備的帶電部分并形成電流通路的時候，就會有電流流過人體，從而造成觸電。日常所說的觸電，是指一定大小的電流流過人體所引起的傷害事故。

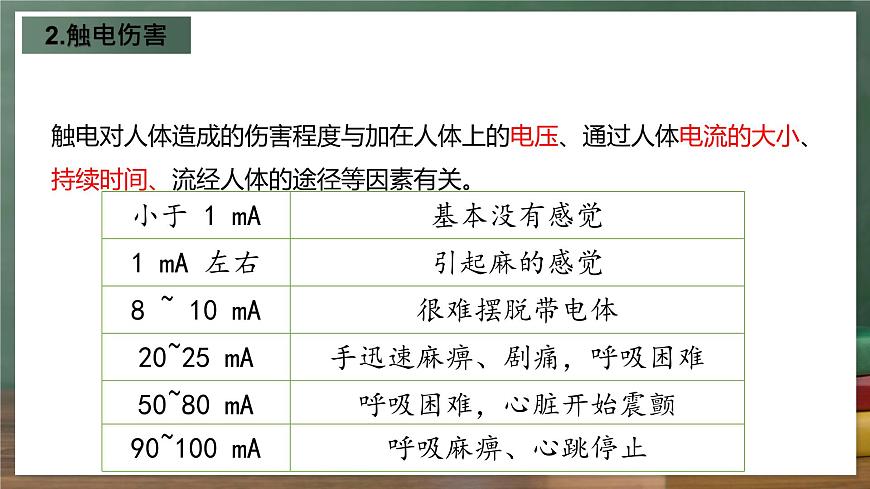

觸電對人體造成的傷害程度與加在人體上的電壓、通過人體電流的大小、持續時間、流經人體的途徑等因素有關。

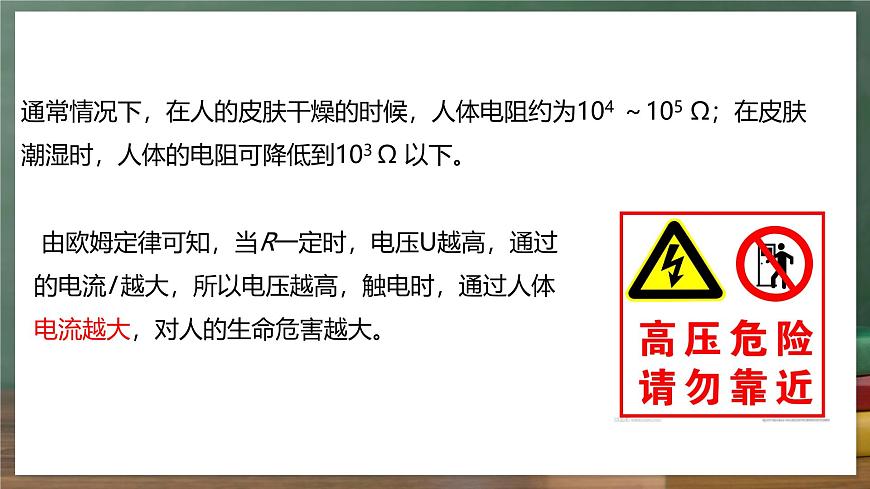

通常情況下，在人的皮膚干燥的時候，人體電阻約為104 ～105 Ω；在皮膚潮濕時，人體的電阻可降低到103 Ω 以下。
由歐姆定律可知，當R一定時，電壓U越高，通過的電流I 越大，所以電壓越高，觸電時，通過人體電流越大，對人的生命危害越大。

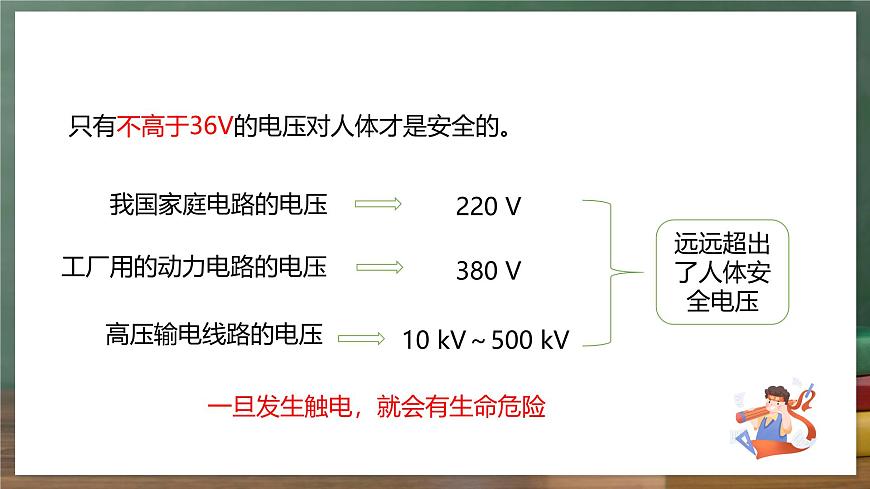

只有不高于36V的電壓對人體才是安全的。
遠遠超出了人體安全電壓
一旦發生觸電，就會有生命危險
工廠用的動力電路的電壓
10 kV～500 kV

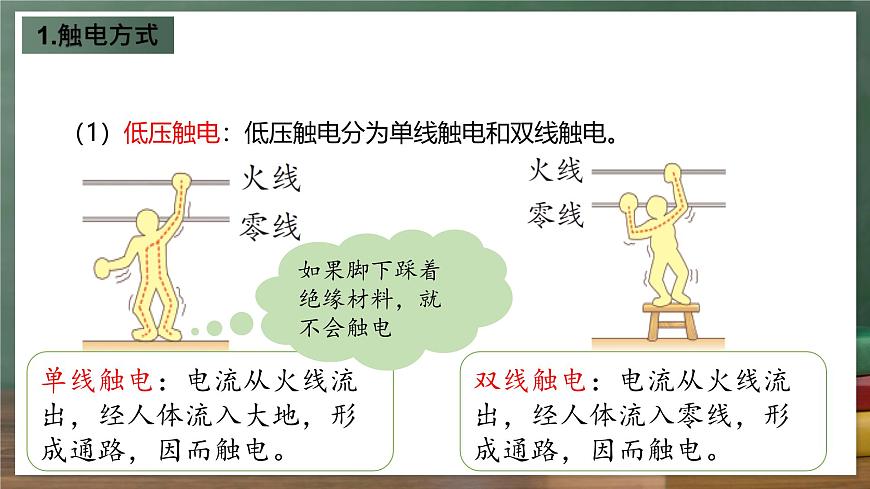

（1）低壓觸電：低壓觸電分為單線觸電和雙線觸電。
單線觸電：電流從火線流出，經人體流入大地，形成通路，因而觸電。
如果腳下踩著絕緣材料，就不會觸電
雙線觸電：電流從火線流出，經人體流入零線，形成通路，因而觸電。

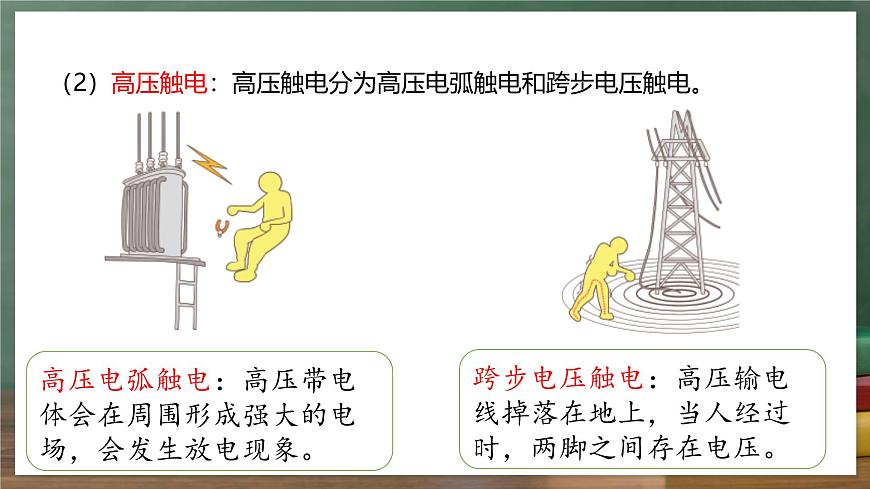

（2）高壓觸電：高壓觸電分為高壓電弧觸電和跨步電壓觸電。
高壓電弧觸電：高壓帶電體會在周圍形成強大的電場，會發生放電現象。
跨步電壓觸電：高壓輸電線掉落在地上，當人經過時，兩腳之間存在電壓。
2.可能引起觸電的情況
電工維修電路有時需要帶電操作，如圖所示的操作不會發生觸電事故的是圖 （ ）
解析：是否觸電的關鍵是看是否有電流從人體流過。
方法： （1）切斷電源；（2）用干燥的木棒、竹竿、扁擔等不導電的物體挑開電線，使觸電者盡快脫離電源。急救者切勿直接接觸傷員，防止防止自己也觸電。
當傷員脫離電源后，立即檢查全身情況，特別是呼吸和心跳。發現呼吸、心跳停止時，應立即就地搶救，同事?lián)艽?20求救。
1．家庭電路防范觸電措施
（1）不接觸低壓帶電體，不靠近高壓帶電體；（2）更換燈泡、搬動電器前應斷開電源開關；（3）不弄濕用電器，不損壞絕緣層；（4）保險裝置、插座、導線、家用電器等達到使用壽命應及時更換。
“珍愛生命，安全用電”是我們必須具備的安全意識。下列操作符合安全用電原則的是（　?。?A．維修電路時不需要斷開電源開關 B．做衛生時用濕抹布擦拭發光的燈泡 C．不接觸低壓帶電體，不靠近高壓帶電體 D．家用電器達到使用壽命后，只要外殼不破損就不需要更換
1.下列說法符合安全用電原則的是（　?。?A．用銅線代替熔斷的保險絲 B．用濕抹布擦拭正在工作的臺燈 C．使用絕緣層破損的電線 D．更換燈泡前斷開開關
2.為了用電方便，市場上出現了如圖所示塔式多孔插座，關于該插座的接線和使用方法正確的是（　?。?A．插座通電后可用濕布擦去表面灰塵 B．用電器停止工作后應與插座斷開 C．插座內可以只接火線和零線 D．使用金屬外殼用電器時，可以不接地線
3. 老師在學習家庭用電時，老師們總是會畫這樣的簡筆畫，如圖所示，甲站在干燥的木桌上一只手接觸到火線；乙站在地上一只手接觸到零線；丙站在干燥的木桌上一只手接觸到火線。此時，丁站在地面上用手去拉丙。則（　?。?A．甲、乙都會觸電 B．甲、丙都會觸電 C．丙、丁都會觸電 D．乙、丁都會觸電
