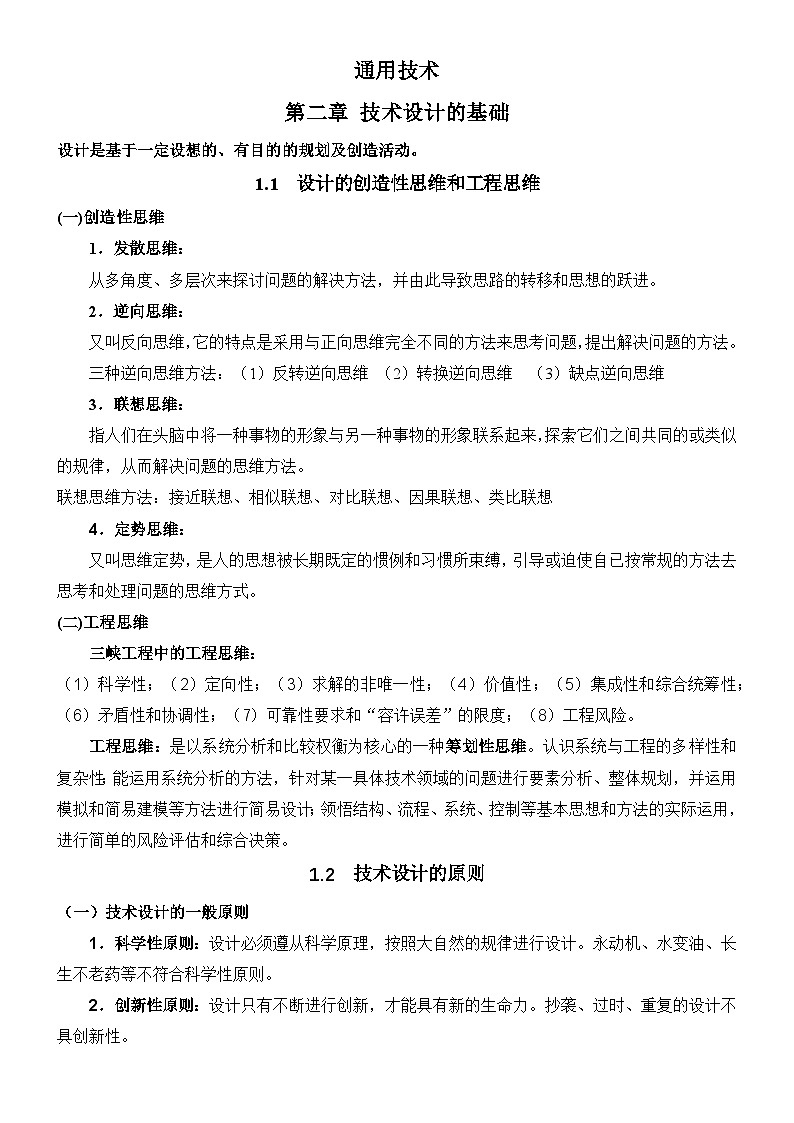

設計是基于一定設想的、有目的的規劃及創造活動。
1.1 設計的創造性思維和工程思維
(一)創造性思維
1．發散思維：
從多角度、多層次來探討問題的解決方法，并由此導致思路的轉移和思想的躍進。
2．逆向思維：
又叫反向思維，它的特點是采用與正向思維完全不同的方法來思考問題，提出解決問題的方法。
三種逆向思維方法：（1）反轉逆向思維 （2）轉換逆向思維 （3）缺點逆向思維
3．聯想思維：
指人們?cè)陬^腦中將一種事物的形象與另一種事物的形象聯系起來，探索它們之間共同的或類似的規律，從而解決問題的思維方法。
聯想思維方法：接近聯想、相似聯想、對比聯想、因果聯想、類比聯想
4．定勢思維：
又叫思維定勢，是人的思想被長期既定的慣例和習慣所束縛，引導或迫使自已按常規的方法去思考和處理問題的思維方式。
(二)工程思維
三峽工程中的工程思維：
（1）科學性；（2）定向性；（3）求解的非唯一性；（4）價值性；（5）集成性和綜合統籌性；
（6）矛盾性和協調性；（7）可靠性要求和“容許誤差”的限度；（8）工程風險。
工程思維：是以系統分析和比較權衡為核心的一種籌劃性思維。認識系統與工程的多樣性和復雜性；能運用系統分析的方法，針對某一具體技術領域的問題進行要素分析、整體規劃，并運用模擬和簡易建模等方法進行簡易設計；領悟結構、流程、系統、控制等基本思想和方法的實際運用，進行簡單的風險評估和綜合決策。
1.2 技術設計的原則
（一）技術設計的一般原則
1．科學性原則：設計必須遵從科學原理，按照大自然的規律進行設計。永動機、水變油、長生不老藥等不符合科學性原則。
2．創新性原則：設計只有不斷進行創新，才能具有新的生命力。抄襲、過時、重復的設計不具創新性。

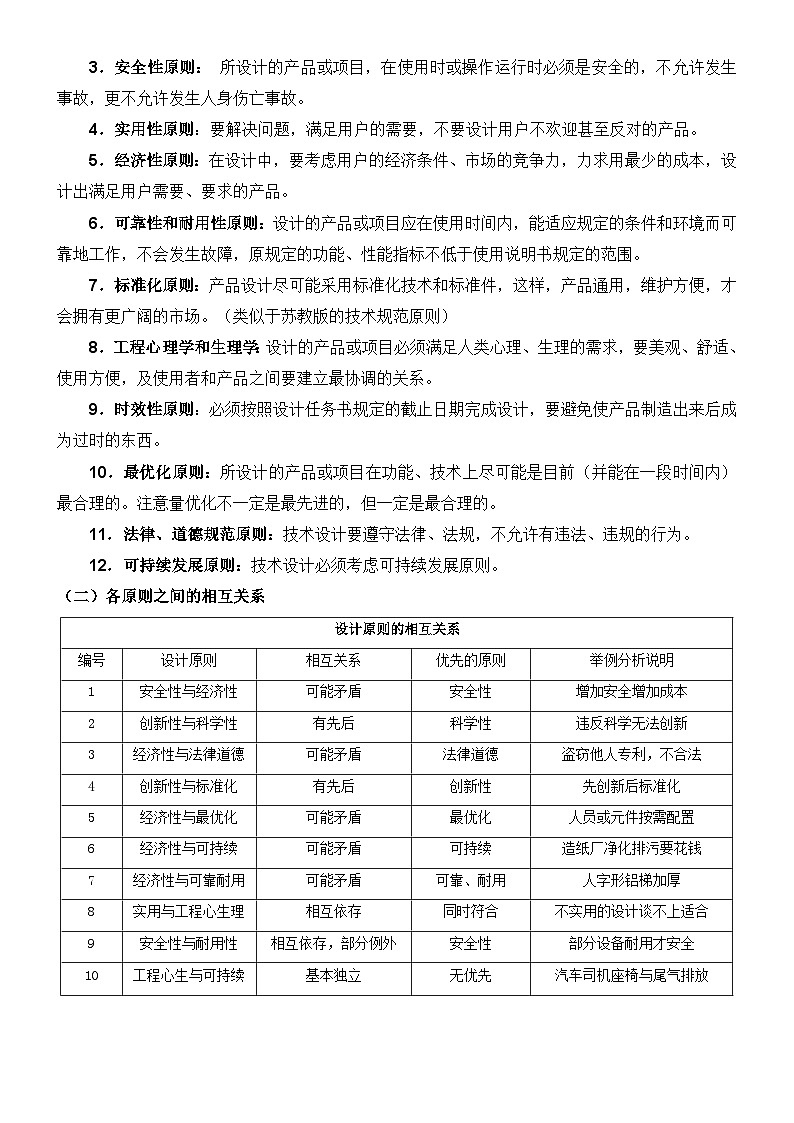

3．安全性原則： 所設計的產品或項目，在使用時或操作運行時必須是安全的，不允許發生事故，更不允許發生人身傷亡事故。
4．實用性原則：要解決問題，滿足用戶的需要，不要設計用戶不歡迎甚至反對的產品。
5．經濟性原則：在設計中，要考慮用戶的經濟條件、市場的競爭力，力求用最少的成本，設計出滿足用戶需要、要求的產品。
6．可靠性和耐用性原則：設計的產品或項目應在使用時間內，能適應規定的條件和環境而可靠地工作，不會發生故障，原規定的功能、性能指標不低于使用說明書規定的范圍。
7．標準化原則：產品設計盡可能采用標準化技術和標準件，這樣，產品通用，維護方便，才會擁有更廣闊的市場。（類似于蘇教版的技術規范原則）
8．工程心理學和生理學：設計的產品或項目必須滿足人類心理、生理的需求，要美觀、舒適、使用方便，及使用者和產品之間要建立最協調的關系。
9．時效性原則：必須按照設計任務書規定的截止日期完成設計，要避免使產品制造出來后成為過時的東西。
10．最優化原則：所設計的產品或項目在功能、技術上盡可能是目前（并能在一段時間內）最合理的。注意量?jī)?yōu)化不一定是最先進的，但一定是最合理的。
11．法律、道德規范原則：技術設計要遵守法律、法規，不允許有違法、違規的行為。
12．可持續發展原則：技術設計必須考慮可持續發展原則。
（二）各原則之間的相互關系

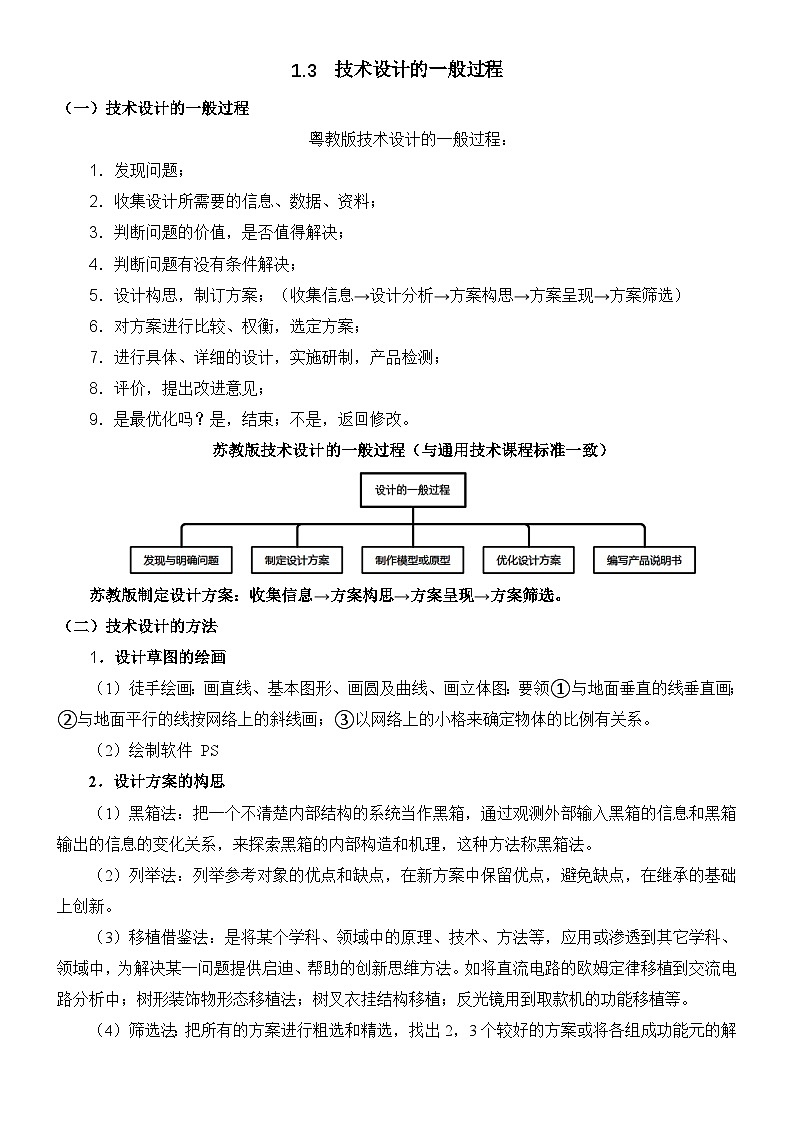

1.3 技術設計的一般過程
（一）技術設計的一般過程
粵教版技術設計的一般過程：
1．發現問題；
2．收集設計所需要的信息、數據、資料；
3．判斷問題的價值，是否值得解決；
4．判斷問題有沒有條件解決；
5．設計構思，制訂方案；（收集信息→設計分析→方案構思→方案呈現→方案篩選）
6．對方案進行比較、權衡，選定方案；
7．進行具體、詳細的設計，實施研制，產品檢測；
8．評價，提出改進意見；
9．是最優化嗎？是，結束；不是，返回修改。
蘇教版技術設計的一般過程（與通用技術課程標準一致）
蘇教版制定設計方案：收集信息→方案構思→方案呈現→方案篩選。
（二）技術設計的方法
1．設計草圖的繪畫
（1）徒手繪畫：畫直線、基本圖形、畫圓及曲線、畫立體圖：要領①與地面垂直的線垂直畫；②與地面平行的線按網絡上的斜線畫；③以網絡上的小格來確定物體的比例有關系。
（2）繪制軟件 PS
2．設計方案的構思
（1）黑箱法：把一個不清楚內部結構的系統當作黑箱，通過觀測外部輸入黑箱的信息和黑箱輸出的信息的變化關系，來探索黑箱的內部構造和機理，這種方法稱黑箱法。
（2）列舉法：列舉參考對象的優點和缺點，在新方案中保留優點，避免缺點，在繼承的基礎上創新。
（3）移植借鑒法：是將某個學科、領域中的原理、技術、方法等，應用或滲透到其它學科、領域中，為解決某一問題提供啟迪、幫助的創新思維方法。如將直流電路的歐姆定律移植到交流電路分析中；樹形裝飾物形態移植法；樹叉衣掛結構移植；反光鏡用到取款機的功能移植等。
（4）篩選法：把所有的方案進行粗選和精選，找出2，3個較好的方案或?qū)⒏鹘M成功能元的解羅列出來，對各種排列組合進行篩選，留下2，3個較好組合。
設計構思還有檢核表法、改進創造法、主體附加法、聯想法、頭腦風暴法
（三）設計的分析
1．設計的需求分析
解決“設計什么”和“如何實現設計”的問題。
設計什么：
業務需求，設計的必要性和可行性。包括產品開發的必要性、市場調查和預測、有關產品的國內外水平及發展趨勢、預期達到的技術水平、需要解決的技術問題、投資的費用及進度、現有條件下開發的可能性、經濟效益、社會效益等。
用戶需求：了解他們的想法，從用戶角度出發
系統需求，包括功能需求、非功能需求、設計約束。設計約束包括：時間限制、成本限制、技術和能力限制等。
2．設計的功能分析
產品功能分析的目的是解決“如何實現設計”的問題，包括功能原理分析、實現方法和途徑、方案的評價和決策等。如圖2-31。
（四）設計中的人機關系
人機關系：人在使用物品時，物品就與人產生了一種相互關系，這種
關系稱為人機關系。
人機關系要實現的目標： 高效 安全 健康 舒適
考慮因素：（1）考慮特殊人群的需要，必要時為他們進行專門的設計
（2）考慮人處于運動狀態或環境變遷，設計以動態角度展開
1.4 設計和交流中的技術語言
（一）技術語言的種類及其作用
技術語言定義：技術語言是指在技術活動中用于信息交流的語言形式
技術語言：口頭語言、文本語言、技術符號、技術圖紙、圖樣、圖表、模型、網頁和計算機演示等。
技術圖樣：三視圖、效果圖、裝配圖、機械制圖、電路圖等。
（二）三視圖
1．正投影及其特性
投影法的三要素：物體、投影線、投影面
投影面與投影線垂直所得的投影叫作正投影。
(1)真實性：當物體上的平面（或直線）與投影面平行時，它的投影反映實形（或?qū)嶉L(zhǎng)）,這種投影特性叫作真實性。
(2)積聚性：當物體上的平面（或直線）與投影面垂直時，它的投影積聚為一直線(或一點）,這種投影特性叫作積聚性。
(3)收縮性：當物體上的平面（或直線）與投影面傾斜時，它的投影縮?。ɑ蚩s短）并產生變形，這種投影特性叫作收縮性。
2．物體的三視圖
三視圖通常是指主視圖、俯視圖、左視圖。
三視圖之間的關系有以下投影規律。
(1)主視圖和俯視圖都反映了物體的長度，而且長對正。
(2)主視圖和左視圖都反映了物體的高度，而且高平齊。
(3)俯視圖和左視圖都反映了物體的寬度，而且寬相等。
（三）效果圖
效果圖能更直觀、形象地表現產品的樣式、材質和外觀效果。更能表達實物的造型結構和功能、能感受尺寸比例和色彩搭配及裝飾效果等。
（四）機械制圖的識讀
1．常見的圖線線型
輪廓線使用粗實線；尺寸線、尺寸界線使用細實線；軸線、對稱中心線使用細點畫線；不可見輪廓線使用細虛線。畫線時，在同一張圖中，同類圖線的寬度應一致。尺寸線必須單獨畫出，不能與其他圖線重合或在其延長線上，一般采用箭頭作為尺寸線的終端。尺寸界線可用輪廓線和軸線代替。
2．尺寸標注
①尺寸標注是零件的真實大小。默認以mm為單位，不用標注；使用其他單位時，要標注。
②標注圓的直徑、半徑的尺寸線須通過圓心。
③尺寸數字一般標注在尺寸線上方，且不可被任何圖線穿過。
④尺寸標注不應閉合。如圖甲所示，標明30、40的兩個尺寸，因30+40=7，只能標注30、40和70的三個尺寸中的任意兩個尺寸。
⑤標注尺寸時盡量使用符號和縮寫詞。如：直徑φ、半徑R、球直徑Sφ、球半徑SR等。如圖乙所示，半圓或不足半圓的圓弧要標注半徑。
⑥標注角度的尺寸數字一律寫成水平方向，并注寫在尺寸線的中斷處。尺寸線應畫成圓弧。尺寸應標注在圖形最明顯的位置，同一位置的尺寸在視圖中只能標明一次而不能重復。
3．剖視圖
為了清楚表達機件內部或被蓋部分的結構形狀，可采用
“剖視”畫法。
4．機械零件加工圖的識讀
（1）讀標題欄；（2）分析視圖；（3）分析尺寸；
（4）了解技術要求。（5）綜合考慮。
（五）裝配圖的識讀
表達機器或部件工作原理及裝配關系的圖樣。包括5個方面：一組視圖；尺寸；技術要求；序號及明細表；標題欄。
（六）電路圖的識讀
電路圖主要包括組成部分：
①元件符號：表示實際電路中的元件，使用標準化的符號，如電阻、電容、電感等。
②連線：表示實際電路中的導線，連接電路中的各個元件。
③結點：表示元件引腳或?qū)Ь€之間的連接關系。
④注釋：用來說明元件的型號、名稱等。
（2）電路圖識讀方法
①先找出該電路構成的功能單元，并定性分析各功能單元的工作原理。
②找出該電路的主要信號，然后找出該信號的流向。一般的規范畫法是輸入信號在左方，輸出信號在右方。
③找出供電電路（直流電源或交流整流濾波電源）。從供電電源的開始端到給每一單元電路是如何供電的。
④借助總體框圖進行整體分析。將每個功能單元電路用一個功能框圖來表示，并在每個框圖中用文字、公式、波形注明。然后根據信號流向、相互關系將各單元功能框圖連接起來，即可從整體上識讀電路圖。
⑤做定量分析或估算。
設計原則的相互關系
編號
設計原則
相互關系
優先的原則
舉例分析說明
1
安全性與經濟性
可能矛盾
安全性
增加安全增加成本
2
創新性與科學性
有先后
科學性
違反科學無法創新
3
經濟性與法律道德
可能矛盾
法律道德
盜竊他人專利，不合法
4
創新性與標準化
有先后
創新性
先創新后標準化
5
經濟性與最優化
可能矛盾
最優化
人員或元件按需配置
6
經濟性與可持續
可能矛盾
可持續
造紙廠凈化排污要花錢
7
經濟性與可靠耐用
可能矛盾
可靠、耐用
人字形鋁梯加厚
8
實用與工程心生理
相互依存
同時符合
不實用的設計談不上適合
9
安全性與耐用性
相互依存，部分例外
安全性
部分設備耐用才安全
10
工程心生與可持續
基本獨立
無優先
汽車司機座椅與尾氣排放
