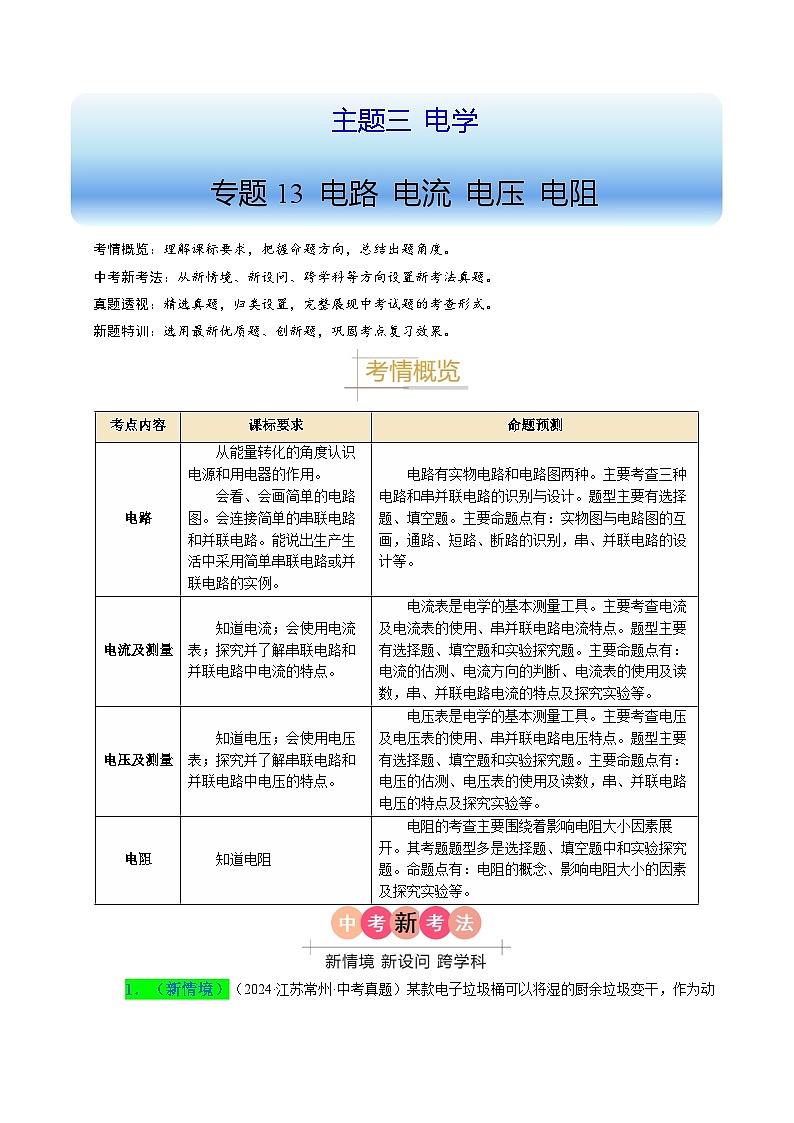

備戰2025年中考物理真題分類(江蘇專用)專題13電路電流電壓電阻(原卷版+解析)

這是一份備戰2025年中考物理真題分類(江蘇專用)專題13電路電流電壓電阻(原卷版+解析)，文件包含備戰2025年中考物理真題分類江蘇專用專題13電路電流電壓電阻原卷版docx、備戰2025年中考物理真題分類江蘇專用專題13電路電流電壓電阻解析版docx等2份試卷配套教學資源，其中試卷共58頁， 歡迎下載使用。
考情概覽：理解課標要求，把握命題方向，總結出題角度。
中考新考法：從新情境、新設問、跨學科等方向設置新考法真題。
真題透視：精選真題，歸類設置，完整展現中考試題的考查形式。
新題特訓：選用最新優質題、創新題，鞏固考點復習效果。

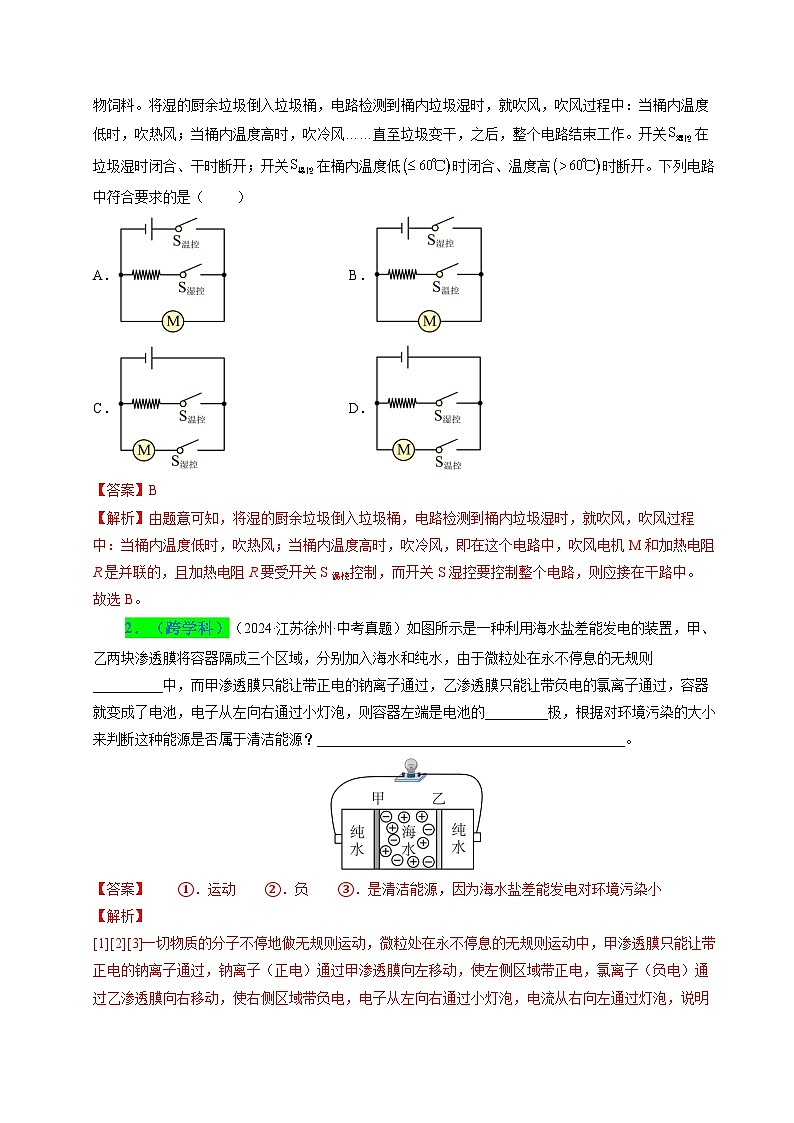

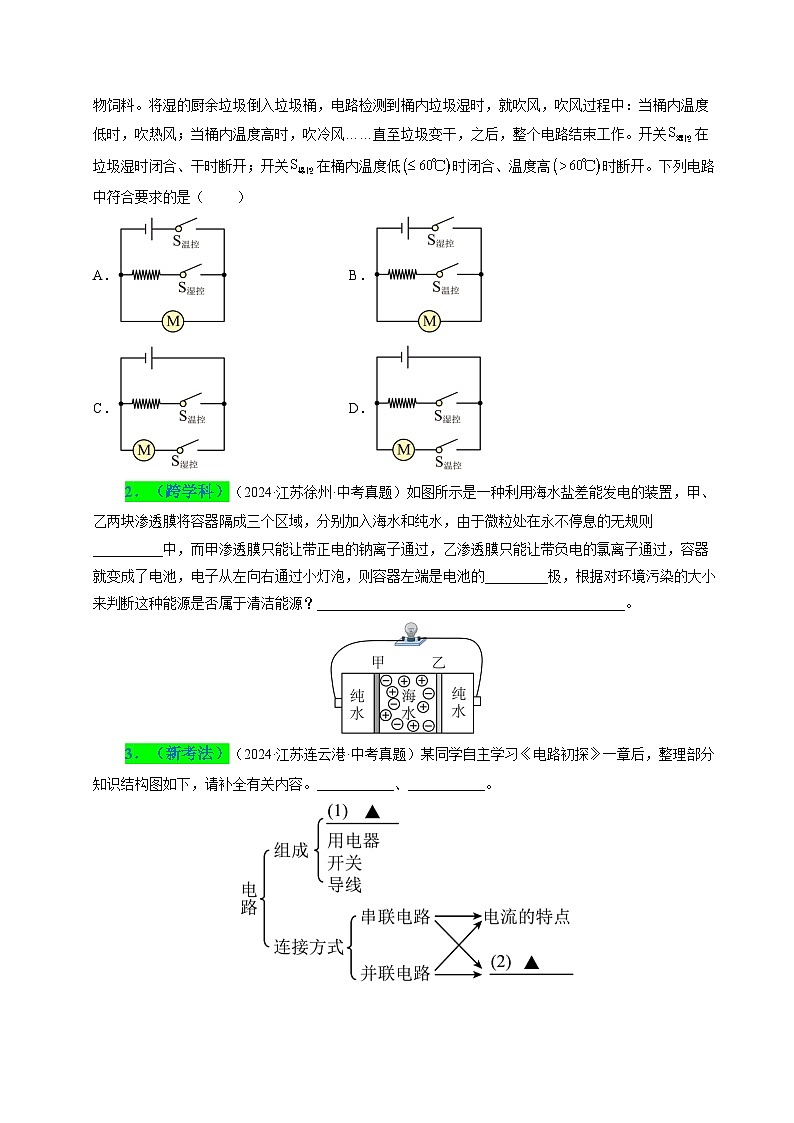

1．（新情境）（2024·江蘇常州·中考真題）某款電子垃圾桶可以將濕的廚余垃圾變干，作為動物飼料。將濕的廚余垃圾倒入垃圾桶，電路檢測到桶內垃圾濕時，就吹風，吹風過程中：當桶內溫度低時，吹熱風；當桶內溫度高時，吹冷風……直至垃圾變干，之后，整個電路結束工作。開關在垃圾濕時閉合、干時斷開；開關在桶內溫度低時閉合、溫度高時斷開。下列電路中符合要求的是（ ）
A．B．
C．D．
【答案】B
【解析】由題意可知，將濕的廚余垃圾倒入垃圾桶，電路檢測到桶內垃圾濕時，就吹風，吹風過程中：當桶內溫度低時，吹熱風；當桶內溫度高時，吹冷風，即在這個電路中，吹風電機M和加熱電阻R是并聯的，且加熱電阻R要受開關S溫控控制，而開關S濕控要控制整個電路，則應接在干路中。
故選B。
2．（跨學科）（2024·江蘇徐州·中考真題）如圖所示是一種利用海水鹽差能發電的裝置，甲、乙兩塊滲透膜將容器隔成三個區域，分別加入海水和純水，由于微粒處在永不停息的無規則__________中，而甲滲透膜只能讓帶正電的鈉離子通過，乙滲透膜只能讓帶負電的氯離子通過，容器就變成了電池，電子從左向右通過小燈泡，則容器左端是電池的_________極，根據對環境污染的大小來判斷這種能源是否屬于清潔能源？____________________________________________。
【答案】 ①．運動 ②．負 ③．是清潔能源，因?yàn)楹Ｋ}差能發電對環境污染小
【解析】
[1][2][3]一切物質的分子不停地做無規則運動，微粒處在永不停息的無規則運動中，甲滲透膜只能讓帶正電的鈉離子通過，鈉離子（正電）通過甲滲透膜向左移動，使左側區域帶正電，氯離子（負電）通過乙滲透膜向右移動，使右側區域帶負電，電子從左向右通過小燈泡，電流從右向左通過燈泡，說明右端是正極，左端為負極。由于鹽差能的產生過程不涉及有害物質的排放，對環境影響較小，是一種清潔能源。

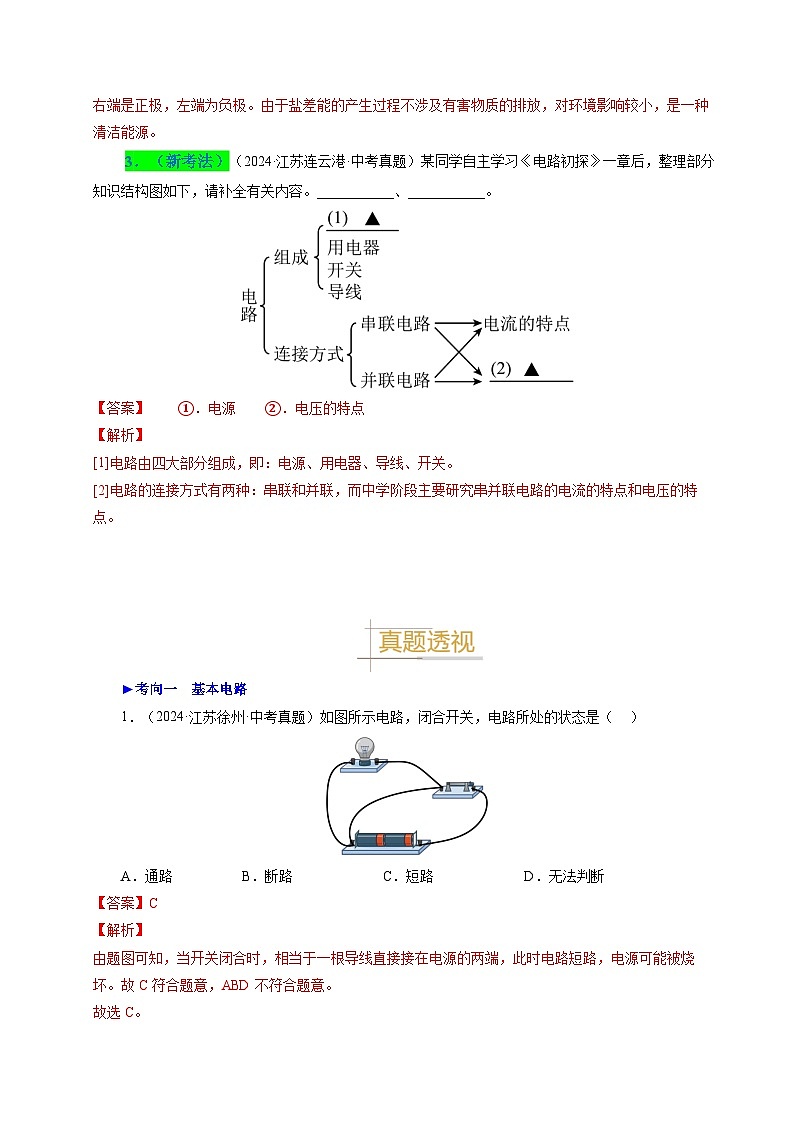

3．（新考法）（2024·江蘇連云港·中考真題）某同學自主學習《電路初探》一章后，整理部分知識結構圖如下，請補全有關內容。___________、___________。
【答案】 ①．電源 ②．電壓的特點
【解析】
[1]電路由四大部分組成，即：電源、用電器、導線、開關。
[2]電路的連接方式有兩種：串聯和并聯，而中學階段主要研究串并聯電路的電流的特點和電壓的特點。

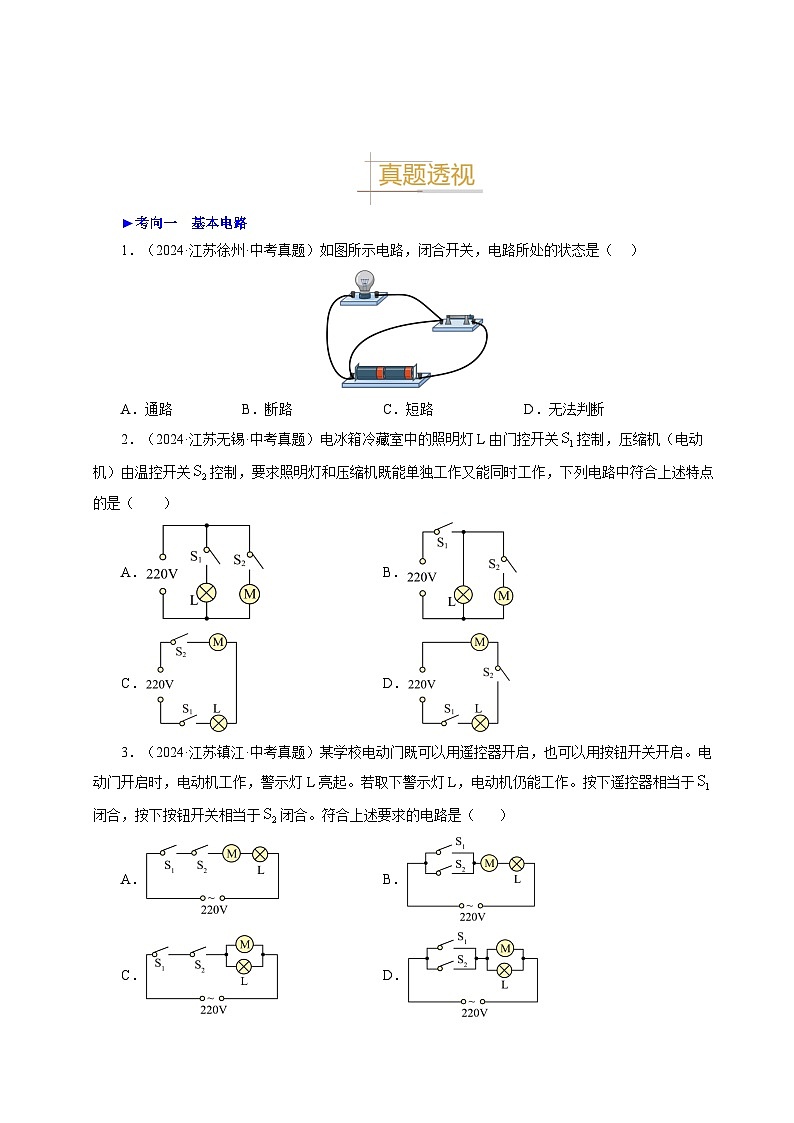

?考向一 基本電路
1．（2024·江蘇徐州·中考真題）如圖所示電路，閉合開關，電路所處的狀態是（ ）
A．通路B．?dāng)嗦稢．短路D．無法判斷
【答案】C
【解析】
由題圖可知，當開關閉合時，相當于一根導線直接接在電源的兩端，此時電路短路，電源可能被燒壞。故C符合題意，ABD不符合題意。
故選C。
2．（2024·江蘇無錫·中考真題）電冰箱冷藏室中的照明燈L由門控開關控制，壓縮機（電動機）由溫控開關控制，要求照明燈和壓縮機既能單獨工作又能同時工作，下列電路中符合上述特點的是（ ）
A．B．
C．D．
【答案】A
【解析】
由題意可知，電動機和燈泡并聯，各個支路各有一個開關。
A．圖中燈泡和電動機并聯，開關S1控制燈泡，開關S2控制電動機，故A符合題意；
B．圖中燈泡和電動機并聯，開關S1在干路中，只閉合開關S2，電動機不工作，故B不符合題意；
CD．圖中燈泡和電動機串聯，只有兩個開關都閉合時，電動機和燈泡都工作，故CD不符合題意。
故選A。
3．（2024·江蘇鎮江·中考真題）某學校電動門既可以用遙控器開啟，也可以用按鈕開關開啟。電動門開啟時，電動機工作，警示燈L亮起。若取下警示燈L，電動機仍能工作。按下遙控器相當于閉合，按下按鈕開關相當于閉合。符合上述要求的電路是（ ）
A．B．
C．D．
【答案】D
【解析】
根據題目描述，電動門既可以用遙控器開啟，也可以用按鈕開關開啟。這意味著遙控器和按鈕開關在電路中應該是并聯的，因?yàn)椴⒙?lián)電路中的各個支路可以獨立工作，互不影響。電動門開啟時，電動機工作，警示燈L亮起。但題目又指出，若取下警示燈L，電動機仍能工作。這說明電動機和警示燈L在電路中應該是并聯的，因?yàn)椴⒙?lián)電路中的各個用電器可以獨立工作，互不影響。
故選D。
?考向二 電流和電流表
4．（2024·江蘇宿遷·中考真題）在“探究并聯電路電流特點”的活動中，部分電路如圖所示，，，電流表有“”和“”兩個量程，測量了電阻的電流為。為完成實驗探究，做法正確的是（ ）
A．使用“”量程，只測量的電流
B．使用“”量程，只測量的電流
C．使用“”量程，分別測量支路和干路的電流
D．使用“”量程，分別測量支路和干路的電流
【答案】D
【解析】
R1、R2并聯，電壓相等，由歐姆定律得，R1、R2電壓為
R2電流為
干路電流為
則使用“”量程，分別測量支路和干路的電流，故ABC錯誤，D正確。
故選D。
5．（2024·江蘇鎮江·中考真題）（3）圖3中，電流表示數________。
【答案】（3）1.7
【解析】
由圖可知，電流表所選量程為0～3A，分度值為0.1A，即每小格代表0.1A。觀察指針位置，指針指在1.7A的刻度線上。所以，電流表的示數為1.7A。
6．（2024·江蘇蘇州·中考真題）探究串聯電路中電流的特點
（1）猜想：由于用電器耗電，電流流過用電器會減?。?br>（2）按圖甲接好電路，閉合開關后發現燈不亮，為了找出原因，將電壓表接在A、B兩點間，閉合開關發現電壓表有示數，說明有可能存在_________故障；
（3）排除故障后，用電流表測出A點電流，如圖乙所示，則_________A，再測出B點電流，得到A、B兩點電流相等。更換不同規格的燈泡，重復上述實驗，都得到相同結論．由此判斷猜想是_________的；
（4）為進一步得出兩個燈串聯時電流的規律，小明按圖丙連接電路，測量A、B、C三點的電流，得出；小華認為不需要再測量，在（3）結論的基礎上，通過推理也可以得出相同結論，請寫出小華的推理過程：_________。
【答案】 ①．L1?斷路 ②．0.3 ③．錯誤 ④．因?yàn)椋?，所?br>【解析】
（2）[1]電壓表有示數說明電壓表與電源是連通的，燈不亮說明電路斷路，即電壓表并聯的部分?jǐn)嗦?，即L1斷路。
（3）[2]電流表量程為0～0.6A，分度值為0.02A，示數為0.3A，即IA=0.3A。
[3]串聯電路中電流處處相等，故猜想：由于用電器耗電，電流流過用電器會減小是錯誤的。
（4）[4]串聯電路中電流處處相等，由（3）結論可知，IA=IB，又因?yàn)榇?lián)電路中電流處處相等，所以IB=IC，所以：
IA=IB=IC?
?考向三 電壓和電壓表
7．（2024·江蘇揚州·中考真題）下列數據接近實際的是（ ）
A．人感到舒適的環境溫度約40℃B．一只雞蛋的質量約50g
C．三層教學樓的高度約20mD．一節新干電池的電壓約220V
【答案】B
【解析】
A．人的正常體溫為37℃，感覺舒適的溫度在23℃左右，故A不符合題意；
B．一只雞蛋的質量約為50g，故B符合題意；
C．三層教學樓的高度約為10m，故C不符合題意；
D．一節新干電池的電壓約為1.5V，故D不符合題意。
故選B。
8．（2024·江蘇鹽城·中考真題）在探究串聯電路電壓的特點時，閉合開關，燈泡都不發光，電壓表無示數。以下可能的是（ ）

A．短路B．?dāng)嗦稢．短路D．?dāng)嗦?br>【答案】B
【解析】
A．由圖知，兩燈串聯，電壓表測量的是L2兩端電壓，閉合開關，燈泡都不發光，說明電路發生了斷路故障；電壓表無示數，說明電壓表不能連接電源兩極，說明是L1發生了斷路故障，故ACD不符合題意，B符合題意。
故選B。
9．（2024·江蘇淮安·中考真題）如圖所示，取一個橙子，把銅片、鐵片插入其中，制成一個水果電池。
（1）用電壓表測量電壓，該水果電池電壓為______V，水果電池是將______能轉化為電能；
（2）該水果電池正極是______（填“鐵片”或“銅片”）；
（3）為獲得更高電壓，可以將多個水果電池______聯。
【答案】（1） ①．0.6 ②．化學
（2）銅片 （3）串
【解析】
【小問1詳解】
[1]由圖可知，電壓表選用小量程，分度值為0.1V，示數為0.6V，即該水果電池電壓為0.6V。
[2]水果電池是利用水果中的化學物質與金屬片發生反應而產生電能，故是將化學能轉化為電能。
【小問2詳解】
使用電壓表時要讓電流從正接線柱流入，從負接線柱流出，故鐵片為負極，銅片為正極。
【小問3詳解】
串聯電壓等于各電池電壓之和，故將水果電池串聯后可以提供更高的電壓。
?考向四 電阻 導體和絕緣體、半導體
10．（2024·江蘇鎮江·中考真題）液冷充電樁可以提高電動汽車的充電速度。充電時導線產生的熱量通過________的方式轉移給周圍流動的液體。物體間溫差越大散熱效果越好，則應________液體的流動速度。為了減少充電時導線產生的熱量，在保持充電時間和電流不變的情況下，應選用長度相同、橫截面積較________的銅導線。
【答案】 ①．熱傳遞 ②．加快 ③．大
【解析】
[1]熱傳遞和做功都能改變物體的內能，充電時導線產生的熱量通過熱傳遞（或熱傳導）的方式轉移給周圍流動的液體。
[2]因?yàn)槲矬w間溫差越大，散熱效果越好，所以加快液體的流動速度，使溫差保持相對較大，加快熱傳遞。
[3]根據焦耳定律可知，為了減少充電時導線產生的熱量，在保持充電時間和電流不變的情況下，應選用長度相同、橫截面積較大的銅導線，這樣的銅導線電阻變小，產生的熱量較少。
11．（2024·江蘇揚州·中考真題）如圖所示，利用鉛筆做幾個小實驗：
（1）壓筆尖的手指比壓筆尾的手指疼，說明壓力相等時，壓力的作用效果與___________有關。
（2）將夾子M向右移動，小燈泡變暗，鉛筆芯接入電路的電阻變___________。
（3）用橡皮筋水平拉動厚書在水平桌面上勻速前進時，拉力與___________力大小相等。在書下墊幾支圓柱形鉛筆，再次水平勻速拉動，橡皮筋伸長的長度變___________。
【答案】 ①．受力面積 ②．大 ③．滑動摩擦 ④．小
【解析】
（1）[1]如圖，用兩手指分別壓筆的兩端，筆對兩手指的壓力相同，筆尖對手指的壓力的受力面積較小，壓筆尖的手指比壓筆尾的手指疼，說明壓力相等時，壓力的作用效果與受力面積有關。
（2）[2]如圖，鉛筆芯與小燈泡串聯在電路中，將夾子M向右移動，小燈泡變暗，說明電路中電流變小，鉛筆芯對電流的阻礙作用變大，所以，鉛筆芯接入電路的電阻變大。
（3）[3]用橡皮筋水平拉動厚書在水平桌面上勻速前進時，拉力與書受到滑動摩擦力是一對平衡力，拉力與滑動摩擦力大小相等。
[4]在書下墊幾支圓柱形鉛筆，將滑動摩擦變?yōu)榱藵L動摩擦，摩擦力減小，再次水平勻速拉動，則拉力也減小，所以，橡皮筋伸長的長度變小。
?考向五 變阻器
12．（2024·江蘇徐州·中考真題）如圖所示，小明用鉛筆芯做滑動變阻器，設計并制作一個模擬的調光燈，器材有：電池（電壓為3V）、小燈泡（2.5V 0.3A）、鉛筆芯、金屬回形針、開關、導線、電壓表。
（1）鉛筆芯和小燈泡的連接方式是___________聯；
（2）閉合開關，回形針向左移，小燈泡亮度變___________；
（3）把電壓表和小燈泡并聯，調節回形針的位置，當電壓表的示數為___________V時，在鉛筆芯上標記此時回形針的位置，為了安全使用調光燈，回形針向左調節不能超過此位置；
（4）甲、乙兩根鉛筆芯的長度都是17.5cm，甲的電阻為20Ω，乙的電阻為10Ω，調節效果可以從兩個方面評價：一是小燈泡亮度的變化范圍；二是調節的精度，回形針移動一定距離時，電阻變化越小調節精度越高，則鉛筆芯甲和乙相比（ ）
A．調節范圍大，調節精度高B．調節范圍大，調節精度低
C．調節范圍小，調節精度高D．調節范圍小，調節精度低
【答案】（1）串 （2）亮
（3）2.5 （4）B
【解析】
【小問1詳解】
用鉛筆芯做滑動變阻器，滑動變阻器應該與小燈泡串聯連接在電路中。
【小問2詳解】
閉合開關，回形針向左移，接入電路中鉛筆芯的電阻變小，根據串聯電阻規律，總電阻變小，根據歐姆定律，電源電壓不變，總電流變大，小燈泡亮度變亮。
【小問3詳解】
為了安全使用調光燈，小燈泡兩端的電壓不能超過額定電壓2.5V，把電壓表和小燈泡并聯，電壓表測量小燈泡的電壓，所以，電壓表示數為額定電壓，即2.5V時，在鉛筆芯上標記此時回形針的位置，根據串聯電路分壓規律，鉛筆芯最小的電阻為此標記回形針的位置，回形針向左調節，接入電路鉛筆芯長度變短，電阻變小，分得電壓會變小，小燈泡分得電壓會變大，所以，回形針向左調節不能超過此位置。
【小問4詳解】
甲、乙兩根鉛筆芯的長度都是17.5cm，甲的電阻為20Ω，乙的電阻為10Ω，甲的電阻比乙的電阻大，因此甲電阻串聯在電路中電阻阻值變化范圍大，對應小燈泡亮度的變化范圍大；回形針移動一定距離時，電阻變化越小調節精度越高，假設甲乙移動長度為l，甲電阻變化為
乙電阻變化為
乙電阻變化小，乙電阻的精度更高；則鉛筆芯甲和乙相比，調節范圍大，調節精度低，故B符合題意，ACD不符合題意。
故選B。
1．（2024·重慶·中考真題）下列物理量最接近實際的是（ ）
A．讓人舒適的室溫約為40℃B．中學生單臂長度約為2m
C．我國家庭電路電壓為220VD．中學生的質量約為500kg
【答案】C
【解析】A．讓人舒適的室溫約為25℃，故A不符合題意；
B．中學生單臂長度約為0.6m，故B不符合題意；
C．我國家庭電路電壓為220V，故C符合題意；
D．中學生的質量約為50kg，故D不符合題意。
故選C。
2．（2024·山東臨沂·中考真題）認真學習是青春最好的模樣！下列與學習有關的認知，最接近實際的是（ ）
A．讀書聲的傳播速度約B．一本物理課本的質量約450g
C．教室內空調的額定電流約0.1AD．教室內舒適的溫度約37℃
【答案】B
【解析】A．根據聲音的傳播特點可知，讀書聲的傳播速度約，故A不符合題意；
B．根據生活實際可知，一本物理課本的質量約450g，故B符合題意；
C．根據生活實際可知，教室內空調的額定電流約5A左右，故C不符合題意；
D．根據生活實際可知，人感覺舒適的氣溫約為25℃，故教室內舒適的溫度約25℃，故D不符合題意。
故選B。
3．（2024·四川成都·中考真題）了解我國科技發展成就，關注身邊的物理，是物理學習的基本要求。下列數據，符合實際的是（ ）
A．航空母艦福建艦排水量為80萬噸B．我國特高壓輸電的電壓為10千伏
C．我國家庭電路的電壓為220伏D．家用轎車空載時的質量為20噸
【答案】C
【解析】A．我國航空母艦福建艦排水量為8萬噸，故A不符合題意；
B．我國高壓輸電的電壓為10千伏，特高壓輸電的電壓可達1000千伏及以上，故B不符合題意；
C．我國居民用電電壓為220V，所以家庭電路的電壓為220伏，故C符合題意；
D．家用轎車空載時的質量為2000kg，合2噸，故D不符合題意。
故選C。
4．（2024·廣西·中考真題）如圖所示的電路元件是（ ）
A．電阻B．電池C．開關D．燈泡
【答案】A
【解析】
由圖可知，上面有不同顏色的環形條紋，電路元件為電阻。故A符合題意，BCD不符合題意。
故選A。
5．（2024·天津·中考真題）如圖所示的鋁芯電纜是一種輸電導線。在某村輸電線路改造工程中，更換的鋁芯電纜比舊鋁芯電纜電阻更小，主要是因?yàn)樾码娎|的（ ）
A．鋁芯更細B．鋁芯更粗C．絕緣皮更薄D．絕緣皮更厚
【答案】B
【解析】
更換的鋁芯電纜比舊鋁芯電纜電阻更小，材料相同、長度相同，電阻變小，橫截面積一定變大，即新電纜的鋁芯更粗。
故選B
6．（2024·廣西·中考真題）關于超導材料，下列說法正確的是（ ）
A．是絕緣體材料B．是半導體材料
C．常溫常壓下電阻為零D．用來輸電可減少電能損耗
【答案】D
【解析】
ABC．現今超導材料需要在很低的溫度才能實現超導，超導材料是一種電阻為零的材料，不是絕緣體，也不是半導體，故ABC錯誤；
D．超導體電阻為零，電能不會轉化為內能，能夠減少電能在傳輸過程中的消耗，故D正確。
故選D。
7．（2024·四川內江·中考真題）長短粗細都相同的銅導線和鎳鉻合金線，電阻分別為R1和R2，且R1＜R2，將它們串聯在電路中，通過的電流分別為I1和I2；將它們并聯在電路中，R1、R2兩端的電壓分別為U1和U2。則下列判斷正確的是（ ）
A．I1=I2B．I1＞I2C．U1＞U2D．U1＜U2
【答案】A
【解析】AB．將電阻R1和R2串聯在電路中，通過的電流分別為I1和I2，因?yàn)榇?lián)電路的電流處處相等，所以
I1=I2
故A正確，B錯誤；
CD．將R1和R2并聯在電路中，R1、R2兩端的電壓分別為U1和U2，由并聯電路電壓規律知道
故CD錯誤。
故選A。
8．（2024·廣東·中考真題）小明設計了一盞能調節亮度的臺燈。下列符合要求的電路圖是（ ）
A．B．
C．D．
【答案】C
【解析】
A．由A圖可知是只有臺燈一個用電器的簡單電路，臺燈不能調節亮度，故A不符合題意；
B．由B圖可知臺燈與定值電阻并聯在電路在，并聯電路的用電器工作時互不影響，故B不符合題意；
C．由C圖可知臺燈與滑動變阻器串聯在電路中，調節滑動變阻器可以調節臺燈的亮度，故C符合題意；
D．由D圖可知臺燈與滑動變阻器并聯在電路中，并聯電路的用電器工作時互不影響，調節滑動變阻器不可以調節臺燈的亮度，故D不符合題意。
故選 C。
9．（2024·遼寧·中考真題）手持小風扇的簡化電路如圖所示，下列說法正確的是（ ）
A．開關和電動機是并聯的
B．導線通常用半導體材料制成
C．電池的作用是為電動機提供電能
D．通電后電流從電池負極經電動機流向正極
【答案】C
【解析】A．開關要控制電動機的通斷，所以開關和電動機是串聯的，故A錯誤；
B．導線一般是用導體材料來制成的，故B錯誤；
C．電池是電源，電源的作用就是為電動機提供電能的裝置，故C正確。
D．通電后，電流從電池的正極經電動機流向電池的負極，故D錯誤。
故選C。
10．（2024·廣西·中考真題）下圖是水果電池和發光二極管（）組成的電路。下列電路圖與其對應的是（ ）
A．B．
C．D．
【答案】D
【解析】
水果電池相當于電源，由圖可知，電路中電池和發光二極管串聯，故ABC不符合題意，D符合題意。
故選D。
11．（2024·天津·中考真題）某興趣小組要為居家老人設計一個“應急呼叫器”電路，要求：開關斷開時，電燈和電鈴均不工作；開關閉合時，燈亮鈴響，即使電燈因斷路不亮，電鈴仍可工作。如圖所示的電路中，符合設計要求的是（ ）
A．B．
C．D．
【答案】C
【解析】
開關斷開時，電燈和電鈴均不工作，說明開關設在干路上控制所有用電器；開關閉合時，燈亮鈴響，即使電燈因斷路不亮，電鈴仍可工作，說明電燈和電鈴并聯，工作不相互影響。如圖所示的電路中，符合設計要求的是C。
故選C。
12．（2024·山東菏澤·中考真題）為確保安全，某品牌電動車須擰動鑰匙（相當于閉合開關）且按下按鍵（相當于閉合開關）才能啟動。下列電路設計符合要求的是（ ）
A．B．
C．D．
【答案】A
【解析】由題意可知，只有開關S1、S2都閉合后，才能啟動，電動機才開始工作，說明兩開關相互影響，則兩開關是串聯的，即兩開關、電動機與電源組成串聯電路。故A符合題意，BCD不符合題意。
故選A。
13．（2024·四川廣安·中考真題）黨的二十大報告指出“必須堅持科技是第一生產力”。某學校為了培養學生的科學素養，開展了STEM科創教育，在此期間，科創小組自制了“冰淇淋自動售貨機”。該作品可以通過掃碼（該開關閉合）或投幣（該開關閉合）完成自動出售服務；當光線較暗時，光控開關閉合，還可以提供照明。下列電路設計符合該要求的是（ ）
A．B．
C．D．
【答案】D
【解析】由題意可知，閉合開關掃碼或閉合開關投幣都能啟動電動機，故開關掃碼和投幣應并聯共同控制電動機；在光線較暗時，光控開關自動閉合，接通燈泡照明，則燈泡由光控開關控制，且與電動機并聯。綜上所述，圖D符合要求，故D符合題意，ABC不符合題意。
故選D。
14．（2024·湖南·中考真題）科技小組模擬“智能開鎖”設計的電路圖，有兩種開鎖方式。即“人臉識別”與輸入“密碼”匹配成功，或“人臉識別”與使用“鑰匙”匹配成功才可開鎖?，F(xiàn)用表示人臉識別，、表示密碼、鑰匙。匹配成功后對應開關自動閉合，電動機才工作開鎖。滿足上述兩種方式都能開鎖的電路是（ ）
A．B．
C．D．
【答案】B
【解析】由題意可知，“人臉識別”與輸入“密碼”匹配成功，或“人臉識別”與使用“鑰匙”匹配成功才可開鎖，即只要有一個條件滿足，電動機就工作，所以“人臉識別”開關與電動機應在干路上，“密碼”開關與“鑰匙”開關并聯，故B符合題意，ACD不符合題意。
故選B。
15．（2024·黑龍江龍東·中考真題）如圖為封閉小區常見的智能門禁系統，住戶可以通過刷卡或人臉識別進入小區，當門禁系統接通電源后，指示燈發光。住戶刷卡或人臉識別成功時（相當于分別閉合對應的開關），電動機工作，控制門打開。下列關于門禁系統的簡化電路設計合理的是（ ）
A．B．
C．D．
【答案】B
【解析】
由題可知，人臉識別、刷卡識別，只要其中一種方式識別成功，則相應開關閉合從而使電動機啟動工作，所以兩個開關應并聯，再與電動機串聯在電源上；燈泡與電動機能獨立工作，是并聯的。
故選B。
16．（2024·福建·中考真題）小閩設計家庭保險箱指紋鎖的電路圖，指紋識別成功相當于開關閉合，錄入兩人的指紋，其中任意一人的指紋識別成功就能開鎖。圖中符合要求的電路圖是（ ）
A．B．
C．D．
【答案】D
【解析】指紋識別成功相當于開關閉合，其中任意一人的指紋識別成功就能開鎖，說明每個開關都能控制指紋鎖，故兩個開關并聯后，與指紋鎖串聯。
故選D。
17．（2024·山東臨沂·中考真題）高鐵站的自動檢票閘機口設有身份證和人臉識別雙重驗證，兩個信息相符合后閘機門（電動機）自動打開，乘客可檢票通過。若每個信息驗證成功相當于閉合一個開關，下列模擬電路，符合要求的是（ ）
A．B．
C．D．
【答案】A
【解析】每個信息驗證成功相當于閉合一個開關，兩個信息都相符合后電動機自動打開，所以兩個開關應該串聯，故A符合題意，BCD不符合題意。
故選A。
18．（2024·四川瀘州·中考真題）如圖所示為第38屆瀘州市青少年科技創新大賽上展示的一件手臂骨骼模型，小明打算對該作品進行改進，加裝電動機帶動輪子轉動，使骨骼模型動起來，并加裝指示燈。電路設計要求為：只閉合開關，僅指示燈亮；再閉合開關，指示燈亮，電動機M轉動；斷開開關，指示燈熄滅，電動機M停止轉動。滿足該設計要求的電路是（ ）
A．B．
C．D．
【答案】B
【解析】A．只閉合開關，電動機和指示燈串聯，它們都工作，故A不符合題意；再閉合開關S2，電動機被短路，只有指示燈發光，故A不符合題意；
B．只閉合開關，只有指示燈的簡單電路，指示燈亮，再閉合開關，指示燈和電動機并聯，它們都工作，斷開開關，指示燈熄滅，電動機M停止轉動，故B符合題意；
C．只閉合開關，只有指示燈的簡單電路，指示燈亮，再閉合開關，指示燈和電動機并聯，它們都工作，斷開開關，指示燈熄滅，但電動機M轉動，故C不符合題意；
D．只閉合開關，只有指示燈的簡單電路，指示燈亮，再閉合開關，電源短路，它們都不工作，故D不符合題意。
故選B。
19．（2024·四川遂寧·中考真題）圖中的電動獨輪車依靠電力驅動，低碳環保。當電源開關S閉合時指示燈亮起，獨輪車處于待機狀態，當人站在獨輪車上時開關自動閉合，電動機工作，獨輪車才開始運動。下列電路設計符合上述要求的是（ ）
A．B．
C．D．
【答案】C
【解析】當電源開關S閉合時指示燈亮起，獨輪車處于待機狀態，當人站在獨輪車上時開關自動閉合，電動機工作，獨輪車才開始運動，說明指示燈和電動機并聯，可以獨立工作，同時開關S處在干路，開關處在電動機所在支路，故C符合題意，ABD不符合題意。
故選C。
20．（2024·重慶·中考真題）家用電動窗簾的電路主要由電源指示燈L和電動機M組成。先閉合開關，電源指示燈L亮；再閉合開關，電動機M工作拉動窗簾。當斷開時，電動機M不能工作。如圖所示電路中符合要求的電路是（ ）
A．B．
C．D．
【答案】B
【解析】由題意，先閉合開關S1，電源指示燈L亮；再閉合開關S2，電動機M工作拉動窗簾。當S1斷開時，電動機M不能工作，可知S1是總開關，S2只控制電動機所在電路，故ACD不符合題意，B符合題意。
故選B。
21．（2024·四川南充·中考真題）不戴頭盔存在安全隱患，于是張明同學設計以下方案：騎行前，掃碼成功后開關S1閉合，指示燈L亮，但電機不工作；從車頭取出頭盔并戴上后，頭盔內遙控設備遙控S2閉合，電動機才通電工作；若只戴頭盔不掃碼則無法騎行。下列電路符合以上設計要求的是（ ）
A．B．
C．D．
【答案】C
【解析】根據題意可知，騎行前，掃碼成功后開關S1閉合，指示燈L亮，但電機不工作，從車頭取出頭盔并戴上后，頭盔內遙控設備遙控S2閉合，電動機才通電工作，這說明燈泡與電機工作時互不影響，是并聯的，若只戴頭盔不掃碼則無法騎行，則開關S1在干路中控制整個電路，開關S2與電機在一條支路中。
故選C。
22．（2024·山東濰坊）共享電動助力單車極大方便人們的出行。如圖為某助力單車，使用前先搖晃車把檢查電量，此時開關閉合，只有電量指示燈亮起；確認電量充足后掃碼開鎖，此時開關閉合，日間行車燈亮起，電動機M啟動，且日間行車燈損壞時電動機M可正常工作；助力單車在規定區域內，開關始終處于閉合狀態，如果駛離規定區域，開關自動斷開，電動機M、行車燈均無法工作，指示燈可正常工作。下列電路設計符合要求的是（ ）
A．B．
C．D．
【答案】B
【解析】助力單車使用前先搖晃車把檢查電量，此時開關S1閉合，只有電量指示燈L1亮起，說明S1與L1串聯接入電源兩端；確認電量充足后掃碼開鎖，此時開關S2閉合，日間行車燈L2亮起，電動機M啟動，且日間行車燈L2損壞時電動機M可正常工作，說明L2與電動機M并聯，開關S2位于L2與電動機M并聯電路的干路上；助力單車在規定區域內，開關S3始終處于閉合狀態，如果駛離規定區域，開關S3自動斷開，電動機M、行車燈L2均無法工作，指示燈L1可正常工作，說明開關S3位于L2與電動機M并聯電路的干路上，故B符合題意，ACD不符合題意。
故選B。
23．（2024·四川成都·中考真題）如圖所示，紙盒外有兩只小燈泡和一個開關，閉合開關兩燈都亮，斷開開關兩燈都不亮。下列判斷正確的是（ ）
A．盒內一定有兩節電池B．盒內一定有電源供電
C．兩只燈泡一定是串聯關系D．兩只燈泡一定是并聯關系
【答案】B
【解析】AB．燈可以發光，則電路中一定由提供電能的電源，但電源的種類不能確定，故A錯誤，B正確；
CD．由一個電源、兩個小燈泡、一個開關和若干導線組成的電路可能是串聯電路，開關控制整個電路，開關斷開兩燈都不亮，也可能是并聯電路，當開關接在干路上，也可以控制兩盞燈同時亮同時滅，故CD錯誤。
故選B。
24．（2024·四川達州·中考真題）如圖所示電路，閉合開關后，整個電路正常工作。其中一盞燈突然熄滅，兩只電表示數均變大，則該電路可能發生的故障為（ ）
A．短路B．短路C．開路D．開路
【答案】A
【解析】由圖可知，兩燈串聯，電壓表測L2兩端電壓，電流表測串聯電路電流；
A．如果L1短路，則串聯電路的總電阻變小，由歐姆定律可知，電路中電流變大，則電流表示數變大。由于L1短路，電路中只有L2，L2兩端電壓等于電源電壓，電壓表示數變大。此時燈泡L2發光。則A符合題意；
B．如果L2短路，電路中電流變大，電流表的示數變大，由于電壓表測L2兩端電壓，則電壓表的示數為0，即電壓表的示數變小，故B不符合題意；
C．如果L1開路，兩個電表與電源不通，則兩個電表的示數都變?yōu)?，即示數都變小。故C不符合題意；
D．如果L2開路，電路斷路，電流表的示數變小。此時電壓表串聯在電路中測電源電壓，則電壓表的示數變大。故D不符合題意。
故選A。
25．（2024·重慶·中考真題）如圖所示電路，電源電壓保持不變，和是兩個相同的小燈泡。先閉合開關，記錄兩電表示數；再閉合開關，電流表和電壓表的示數變化情況是（ ）
A．電流表示數減小，電壓表示數減小B．電流表示數增大，電壓表示數減小
C．電流表示數增大，電壓表示數不變D．電流表示數不變，電壓表示數不變
【答案】C
【解析】由圖可知，L1和L2并聯，開關S1為干路開關，S2為L(zhǎng)1的支路開關，電流表測量干路電流，電壓表測量電源電壓。先閉合開關，只有L2工作，再閉合開關，L1和L2同時工作。根據并聯電路電流規律可知，閉合S2后，L1和L2并聯工作，干路電流變大，即電流表示數變大，電壓表測量電源電壓，示數不變，故C符合題意，ABD不符合題意。
故選C。
26．（2024·云南·中考真題）如圖所示的電路中，電源電壓恒定，閉合開關S、S1和S2，燈L1、L2都正常發光，下列說法正確的是（ ）
A．電流表A2測通過燈L2的電流B．電流表A1和A2示數相等
C．?dāng)嚅_S2，電流表A2示數變小D．?dāng)嚅_S2，燈L1變暗
【答案】C
【解析】AB．電路為并聯電路，電流表A1與L1串聯，所以測量L1所在支路的電流，電流表A2接在干路上，測量總電流，并聯電路總電流等于支路電流之和，所以電流表A1的示數小于A2的示數，故AB錯誤；
CD．?dāng)嚅_S2，電路為只有L1的簡單電路，并聯電路各支路互不影響，所以燈L1所在支路電流不變，燈亮度不變，電流表A2示數等于電流表A1的示數，所以電流表A2示數變小，故C正確，D錯誤。
故選C。
27．（2024·四川眉山·中考真題）如圖所示電路，閉合開關、，小燈泡和均正常發光，電流表和電壓表均有示數。下列關于電路分析正確的是（ ）
A．小燈泡和串聯
B．電流表測量電路的總電流
C．若只斷開，小燈泡熄滅，正常發光
D．若燈突然熄滅，是因?yàn)殡妷罕戆l(fā)生斷路
【答案】C
【解析】由圖可知，燈L1與燈L2并聯，開關S2控制干路，燈L1與開關S1在一條支路，燈L2與電流表串聯在另一條支路中，電壓表并聯在燈L1的電壓；
A．由圖可知，閉合開關S1、S2，燈L1和L2并聯，故A錯誤；
B．由圖可知，電流表與燈L2在一條支路上，所以電流表測量流過燈L2支路的電流，故B錯誤；
C．由圖可知，燈L1與L2并聯，若只斷開開關S1，燈L1熄滅，而燈泡L2不受影響，故C正確；
D．由圖可知，若電壓表發生斷路，燈L1仍正常發光，故D錯誤。
故選C。
28．（2024·陜西·中考真題）如圖，電源電壓不變。閉合開關和，小燈泡和均正常發光，電流表有示數。下列分析正確的是（ ）
A．小燈泡和串聯
B．若斷開開關，電流表示數會變小
C．若小燈泡比亮，原因是小燈泡兩端的電壓比兩端的電壓大
D．若只閉合開關，電路中只有小燈泡發光
【答案】B
【解析】A．根據實物圖可知，電流有兩條路徑回到電源負極，可知小燈泡和并聯，故A錯誤；
B．根據實物圖可知，由于小燈泡和并聯，電流表測干路的電流，若斷開開關，小燈泡所在的這條支路的電流為0，則電流表示數會變小，故B正確；
C．根據實物圖可知，小燈泡和并聯，所以小燈泡和兩端的電壓相等，故C錯誤；
D．根據實物圖可知，開關S控制小燈泡所在的支路，所以只閉合開關，電路中只有小燈泡發光，故D錯誤。
故選B。
29．（2024·江西·中考真題）生活中常用干電池作為 ，它是提供電壓的裝置，電壓是電路中形成 的原因。
【答案】 電源 電流
【解析】[1]電源是提供電能的裝置，將其他形式的能轉化為電能，包括發電機、電池等，它的作用是給電路兩端提供電壓。
[2]電壓是使電路中形成電流的原因，電源是提供電壓的裝置。
30．（2024·四川廣安·中考真題）LED燈已廣泛應用于展示臺裝飾、居家照明、城市夜景美化等，制作LED燈的材料是 （選填“半導體”或“超導體”）。如圖為某學校電子屏中滾動播放的標語，其顯示屏中的“增”字有一部分未顯示曾強文明意識出來，其它部分正常發光，由此可知，未發光部分與其它部分建設和諧校園之間是 聯的。
【答案】 半導體 并
【解析】[1]導電能力介于導體和絕緣體之間的材料叫半導體，半導體是制作二極管、三極管的材料，常用在電子元件上，LED燈中的發光二極管由半導體材料制成。
[2]其顯示屏中的“增”字有一部分未顯示曾強文明意識出來，其它部分正常發光，因此可知，未發光部分與其它部分是獨立工作，互不影響的，故未發光部分與其它部分建設和諧校園之間是并聯的。
31．（2024·四川內江·中考真題）我國家用電冰箱，正常工作時的電壓為 V；電冰箱內的壓縮機和燈都能夠獨立工作，互不影響，則壓縮機和燈之間的連接方式是 （選填“串聯”或“并聯”）。
【答案】 ①220 ②并聯
【解析】[1]我國家庭電路的電壓為220V，故我國家用電冰箱正常工作時的電壓為220V。
[2]電冰箱內的壓縮機和燈都能夠獨立工作，互不影響，則壓縮機和燈是并聯關系。
32．（2024·甘肅蘭州·中考真題）圖甲中電阻箱的示數為 Ω，圖乙中電能表的示數為 ，圖丙中溫度計的示數為 ℃。
【答案】 6564 3968.2 -13
【解析】[1]圖甲中電阻箱的示數為
6×1000Ω+5×100Ω+6×10Ω+4×1Ω=6564Ω
[2]電能表的最后一位數是小數，由圖乙可知，電能表示數為3968.2kW?h。
[3]由圖丙可知，圖中溫度計的分度值為1℃，刻度向上越來越小，所以示數為零下，故示數為-13℃。
33．（2024·吉林·中考真題）某調光臺燈簡化電路圖如圖所示，電源電壓保持不變。為使臺燈變亮，滑片應向_____________端移動。臺燈工作一段時間后，發現無論怎樣調節滑片，臺燈一直很亮且亮度不變，電路發生故障可能是滑動變阻器_____________。
【答案】 ①．左##A端 ②．短路
【解析】
[1]為使臺燈變亮，要增大電路中的電流，電源電壓不變，由歐姆定律可知應減小電路中的電阻，由圖可知滑片往左端（或A端）移動可減小接入電路的阻值。
[2]臺燈工作一段時間后，發現無論怎樣調節滑片，臺燈一直很亮且亮度不變，說明滑動變阻器不能改變接入阻值大小，故電路發生的故障可能為滑動變阻器短路。
34．（2024·青?！ぶ锌颊骖}）“飛天”興趣小組設計了如圖所示的頭盔兩側照明燈電路圖，其電路連接方式為 聯，照明燈兩端的電壓 （選填“相同”或“不同”）。
【答案】 ①并 ②相同
【解析】[1][2] 電流從電源的正極出發，分別經過兩個燈泡回到電源負極，因此小燈泡 L1和L2并聯連接；根據并聯電壓規律可知照明燈兩端的電壓相同。
35．（2024·山東濱州·中考真題）如圖所示，電源電壓為3V，閉合開關后，電流表的示數為0.6A，電流表的示數為0.2A，則通過燈泡的電流為________A，燈泡的阻值為________Ω。
【答案】 ①．0.4 ②．15
【解析】
[1][2]分析電路可知，、并聯，電流表測干路電流，電流表測電流。根據并聯電流規律可知通過燈泡的電流為
并聯電路中各支路電壓均等于電源電壓，則燈泡的阻值為
36．（2024·甘肅白銀·中考真題）電吹風的主要工作元件是發熱絲（）、電風扇（）及開關。閉合開關，電吹風即吹出風來；若同時還閉合，吹出熱風；若只閉合，不吹風也不發熱。請根據要求用筆劃線代替導線，完成電路設計。
【答案】
【解析】由于閉合開關S1，電吹風即吹出風來，同時還閉合S2，吹出熱風，則發熱絲與電風扇并聯；只閉合S2，不吹風也不發熱，則開關S1在干路中，開關S2與發熱絲串聯在其中一條支路
37．（2024·黑龍江大慶·中考真題）根據電路圖，用筆畫線代替導線連接實物圖。
要求：①電壓表量程用，電流表量程用；
②滑動變阻器的滑片置于a端時，接入電路的阻值最大。
【答案】
【解析】由實物圖得，燈泡與變阻器串聯，電壓表測量燈泡的電壓，電流表測量電路電流，電壓表量程用，電流表量程用；滑動變阻器的滑片置于a端時，接入電路的阻值最大，則變阻器的右下端接入電路中，根據電路圖從電源正極出發直到電源負極連接實物圖，如圖所示：
38．（2024·黑龍江綏化·中考真題）如圖甲是“探究并聯電路的電流規律”實驗裝置。
（1）連接電路時應__________開關；
（2）如圖甲，電流表測量的是燈泡__________的電流，實驗中和應該選擇規格__________（選填“相同”或“不同”）的燈泡；
（3）完成實驗后，利用已有器材又找來電壓表“探究串聯電路的電壓規律”，設計了圖乙所示電路。閉合開關，發現燈均不亮，電壓表示數接近電源電壓，故障原因可能是__________；（寫出一種即可）
（4）排除故障后，選擇合適的器材多次實驗并記錄數據，如圖丙所示，由此可得出率聯電路的電壓規律：________________。（用U、、寫表達式即可）
【答案】 ①．?dāng)嚅_ ②． ③．不同 ④．燈泡斷路（燈絲斷了或燈泡接線柱接觸不良） ⑤．
【解析】
（1）[1]連接電路時，為了保護電路，開關應斷開。
（2）[2]圖甲中，兩燈并聯在電路中，電流表與燈L1串聯在同一支路，測量燈L1電流。
[3]為了避免實驗的偶然性，實驗中應選擇規格不同的燈泡進行實驗。
（3）[4]圖乙中，兩燈串聯連接，電壓表測燈L1兩端的電壓，閉合開關，兩燈都不亮，可能是電路出現了斷路，電壓表示數接近電源電壓，電壓表測量電源電壓，則其并聯部分?jǐn)嗦妨?，所以故障原因是燈L1斷路了。
（4）[5]由表格數據知，每組對應的數據都有：L1兩端的電壓與L2兩端的電壓之和等于L1、L2兩端總電壓，所以有
U=U1+U2
39．（2024·四川成都·中考真題）在“探究并聯電路中的電流特點”實驗中，圖甲是某小組同學設計的電路圖。
（1）圖乙是該小組連接的電路，閉合開關S，電流表測通過 __ 的電流；
（2）該小組同學換用不同規格的小燈泡進行實驗，用電流表多次測A、B、C三點電流，記錄實驗數據如下表。
分析表中數據，以下說法不合理的是 ；
A．四次實驗中電流表選用量程為0~0.6A
B．表中的數據均在誤差范圍內
C．此實驗還可測量更多組數據
D．通過多次實驗，可避免偶然性
（3）小成同學測量通過燈泡L1電流時，L1正常發光，L2忽亮忽滅，他接下來的操作應該是 。（寫出一條即可）
【答案】 L2 B 將燈泡L2擰一擰
【解析】（1）[1]由圖乙可知，兩燈泡并聯，電流表在L2所在支路，因此測量的是通過L2電流。
（2）[2]A．由表中數據可知，分度值為0.02A，因此電流表選用的是0~0.6A量程，故A不符合題意；
B．由第4次實驗數據可知，IC處的電流不在誤差范圍內，故B符合題意；
CD．本實驗中多次測量可以避免偶然性，尋找普遍性規律，因此實驗還可測量更多組數據，故CD不符合題意。
故選B。
（3）[3]由題意可知，L2忽亮忽滅，說明L2接觸不良，因此可以將燈泡L2擰一擰。
40．（2024·廣東·中考真題）探究串聯電路中電壓的規律；
（1）根據圖甲所示的電路圖，用筆畫線代替導線將圖乙所示電路連接完整；
（2）連接電路時，開關應處于___________狀態，正確連接電路后，閉合開關，若燈斷路，則兩端___________（選填“有”或“無”）電壓；
（3）用電壓表分別測出電壓和。其中測時，電壓表的示數如圖丙所示，示數為___________V。接著更換不同規格的燈泡并多次實驗，數據記錄見表；
①分析表中數據，得到初步結論：串聯電路兩端的總電壓等于各部分電路兩端電壓___________；
②為使結論更具普遍性，小明將燈泡換成其他類型用電器并多次實驗。此外，還可以___________。
【答案】 ①． ②．?dāng)嚅_ ③．無 ④．1.20 ⑤．之和 ⑥．更換電壓不同的電源多次實驗
【解析】
（1）[1]如圖所示，電流從電池的正極出發，經過開關、燈泡L1、燈泡L2、回到負極，故用一個導線將燈泡L2的右端接線柱和燈泡L1左端接線柱相連，故電路圖如圖所示：
（2）[2][3]為了保護電路，開關需要斷開；閉合開關，若燈斷路，則沒有電流燈泡L1，則兩端無電壓。
（3）[4]電壓表的示數如圖丙所示，選擇小量程，分度值為0.1V，故讀數為1.20V。
①[5]分析表格中的數據可知，
故結論為串聯電路兩端的總電壓等于各部分電路兩端電壓之和。
②[6]為使結論更具普遍性，小明將燈泡換成其他類型用電器并多次實驗。此外，還可以更換電壓不同的電源多次實驗，避免偶然性。
41．（2024·北京·中考真題）利用兩端電壓不變的電源、兩個電流表、兩個不同規格的小燈泡、滑動變阻器、開關和導線若干，探究在串聯電路中，流入第二個燈泡的電流與流入第一個燈泡的電流是否相等。
（1）畫出實驗電路圖；
（2）畫出實驗數據記錄表格。
【答案】(1)
(2)
【解析】（1）探究在串聯電路中，則需要連接成串聯電路，流入第二個燈泡的電流與流入第一個燈泡的電流是否相等，兩個電流表，一個需要在第一個燈泡前，測量流入第一個燈泡的電流，靠近電源的正極，第二個電流表需要在第二個燈泡前，測量流入第二個燈泡，即兩個燈泡之間，故電路圖如下圖所示：
（2）需要記錄的物理量有A1的示數，A2的示數，一共需要三組實驗，尋找普遍規律，故表格為：
考點內容
課標要求
命題預測
電路
從能量轉化的角度認識電源和用電器的作用。
會看、會畫簡單的電路圖。會連接簡單的串聯電路和并聯電路。能說出生產生活中采用簡單串聯電路或并聯電路的實例。
電路有實物電路和電路圖兩種。主要考查三種電路和串并聯電路的識別與設計。題型主要有選擇題、填空題。主要命題點有：實物圖與電路圖的互畫，通路、短路、斷路的識別，串、并聯電路的設計等。
電流及測量
知道電流；會使用電流表；探究并了解串聯電路和并聯電路中電流的特點。
電流表是電學的基本測量工具。主要考查電流及電流表的使用、串并聯電路電流特點。題型主要有選擇題、填空題和實驗探究題。主要命題點有：電流的估測、電流方向的判斷、電流表的使用及讀數，串、并聯電路電流的特點及探究實驗等。
電壓及測量
知道電壓；會使用電壓表；探究并了解串聯電路和并聯電路中電壓的特點。
電壓表是電學的基本測量工具。主要考查電壓及電壓表的使用、串并聯電路電壓特點。題型主要有選擇題、填空題和實驗探究題。主要命題點有：電壓的估測、電壓表的使用及讀數，串、并聯電路電壓的特點及探究實驗等。
電阻
知道電阻
電阻的考查主要圍繞著影響電阻大小因素展開。其考題題型多是選擇題、填空題中和實驗探究題。命題點有：電阻的概念、影響電阻大小的因素及探究實驗等。
解題技巧
（1）電路是由電源、用電器、開關和導線四部分組成的
（2）短路有兩種情況，一是電源正負極之間沒有用電器，而用導線直接把正負極連接起來，這種情況下，發生短路的電路中電流會很大，很可能燒壞電源；二是部分電路的短路，如果有特殊需要，在電路設計中是允許的，此時被短路的用電器不工作。
（3）串聯電路和并聯電路的比較
串聯電路
并聯電路
連接特點
用電器逐個順次連接，只有一條電流的路徑，無分支
各用電器并列地連接在電路的兩個點之間，有干路與支路之分
工作特點
任意一個用電器不工作，其他用電器均不能工作
某一支路斷路時，其他支路上的用電器仍能工作
開關控制特點
電路中任意位置的一只開關，即可控制整個電路的工作
干路開關控制整個電路的所有用電器，支路上的開關只能控制所在支路上的用電器
連接方法和技巧
逐個順次，一一連接
“先串后并法”或“先并后串法”
（4）串、并聯電路的識別方法
①定義法：若電路中各元件是逐個順次首尾相連的，此電路就是串聯電路。若各元件（用電器）“首首相接，尾尾相接”并列地連在電路中（“首”即為電流流入用電器的那一端，“尾”即為電流流出用電器的那一端），此電路就是并聯電路。
②電流法：電流法是識別串、并聯電路最常用的方法。所謂“電流法”就是在識別電路時，讓電流從電源正極出發經過各用電器回到電源負極，如果途中不分流，電流始終沿一條路徑，這些用電器的連接方式就是串聯；如果電流在某處分為幾條支路，電流在電路中有分有合，則這些用電器之間的連接方式就是并聯。
③拆除法：拆除法是識別較難電路的一種重要方法，它的原理就是串聯電路中各用電器互相影響，并聯電路中各用電器互不影響。在串聯電路中，拆除任何一個用電器，其他用電器中就沒有電流；在并聯電路中，拆除任何一個用電器，其他支路上的用電器中仍有電流通過。
（5）由電路圖連接實物圖的方法
根據電路圖連接實物圖的一般方法：①按照電路圖把元件一一地放在對應的位置。②把所有的開關都斷開。③按照一定的順序連接各電路元件，一般從電源的正極開始，按照電流經過路徑順序逐個連接，最后接到電源的負極，也可以從電源的負極開始，以相反的順序連接，最后回到電源的正極。
解題技巧
（1）電荷的定向移動形成電流。定向移動的可以是電子，也可以是正、負離子，而電流方向規定為正電荷定向移動的方向，與電子的定向移動方向相反。
（2）在被測電流不超過其最大測量值的前提下，盡可能選擇小量程，這樣可使電流表指針偏轉角度盡可能大些，便于精確讀數，從而能減小測量的誤差。在不能預先估計被測電流大小的情況下，要先接入大量程，將電路中的開關迅速閉合再斷開，看指針偏轉情況。如果指針偏角太小，應換用小量程；如果指針偏轉迅速超過最大值，應換大量程的電流表。
（3）串、并聯電路中電流的計算
首先分析電路的連接方式，然后根據串、并聯電路中電流的特點進行有關計算：串聯電路中各處電流相等，并聯電路干路中的電流等于各支路中的電流之和。
解題技巧
（1）某電路有電流通過，則該電路兩端一定有電壓
（2）運用“去表法”分析電路
在電路中同時出現多個電流表和電壓表，導致電路變得較為復雜，為了弄清電路中用電器或電阻的連接形式，找出電流和電壓的規律，可以先用“去表法”處理電路。在用“去表法”時，把電流表看成導線，把電壓表看成斷開的開關。
（3）電壓表一定跟被測電路的用電器并聯。若錯接成串聯，用電器不能工作，但此時電壓表有示數，且示數等于電源電壓；電壓表在量程允許的情況下，可以直接連接在電源兩極測電源電壓。
（4）串、并聯電路電壓的計算
首先對電路進行分析，判斷出電壓表的測量范圍，然后再根據串、并聯電路電壓的規律進行計算，串聯電路兩端的總電壓等于各部分電路兩端的電壓之和（即）；并聯電路各支路兩端的電壓相等（即）。
解題技巧
電阻是導體本身的一種性質，不同導體的電阻一般不同，它只取決于導體的材料、長度、橫截面積和溫度，在導體材料、橫截面積相同時，導體越長，電阻越大。在導體材料、長度相同時，導體的橫截面積越大，電阻越小。導體的電阻跟導體兩端的電壓、通過導體的電流無關，也跟導體是否通電無關。
解題技巧
（1）使用滑動變阻器一定要“一上一下”連接接線柱，同時接金屬桿上兩接線柱C與D，電阻絲未接入電路，起不到變阻的作用，且會形成短路；直接接電阻絲兩端的接線柱，這樣相當于在電路中接入一個阻值很大的定值電阻，起不到變阻作用。
（2）分清滑動變阻器是哪一段電阻絲接入電路，當滑片P向左（或向右）移動時，其電阻怎么變化；閉合關前，要使滑片P處在連入電路的電阻值最大的位置。
（3）通過滑動變阻器的電流不要超過變阻器標示的允許值。
實驗次數
兩端
電壓
兩端
電壓
、兩端
總電壓U/V
1
1.3
1.5
2.8
2
1.2
1.2
2.8
3
1.1
1.1
2.8
實驗次數
IA/A
IB/A
IC/A
1
0.30
0.22
0.50
2
0.22
0.28
0.50
3
0.24
0.22
0.46
4
0.28
0.30
0.28
實驗次序
電壓/V
電壓/V
電壓/V
1
1.7
29
2
1.3
1.6
2.9
3
1.1
1.8
2.9
實驗次數
電流表A1的示數/A
電流表A2的示數/A
1
2
3
實驗次數
電流表A1的示數/A
電流表A2的示數/A
1
2
3
