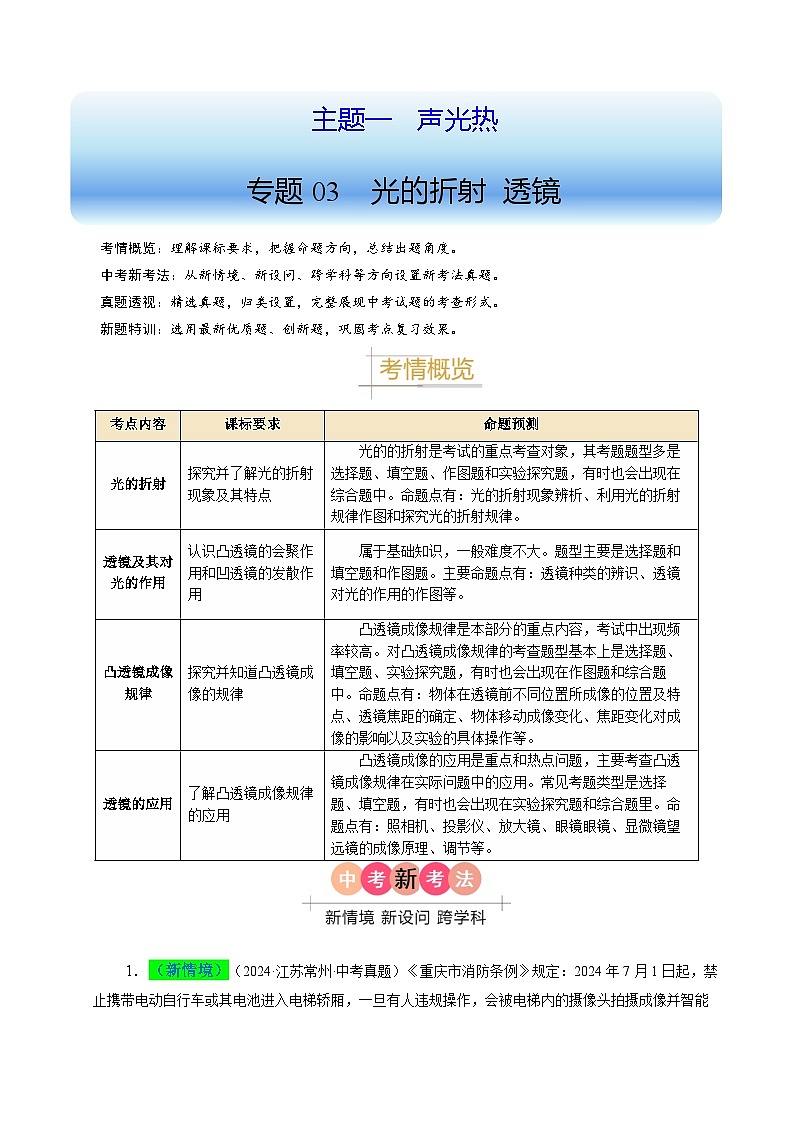

備戰2025年中考物理真題分類(江蘇專用)專題03光的折射(原卷版+解析)

這是一份備戰2025年中考物理真題分類(江蘇專用)專題03光的折射(原卷版+解析)，文件包含備戰2025年中考物理真題分類江蘇專用專題03光的折射原卷版docx、備戰2025年中考物理真題分類江蘇專用專題03光的折射解析版docx等2份試卷配套教學資源，其中試卷共43頁， 歡迎下載使用。
考情概覽：理解課標要求，把握命題方向，總結出題角度。
中考新考法：從新情境、新設問、跨學科等方向設置新考法真題。
真題透視：精選真題，歸類設置，完整展現中考試題的考查形式。
新題特訓：選用最新優質題、創新題，鞏固考點復習效果。

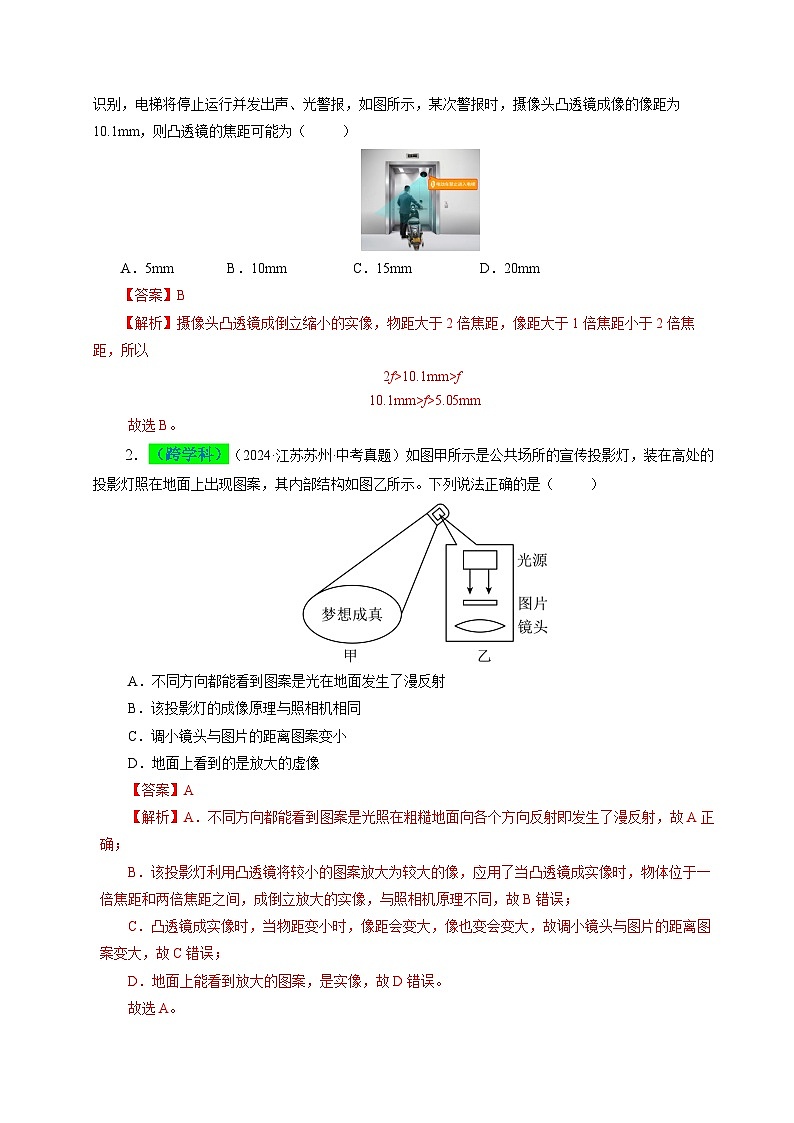

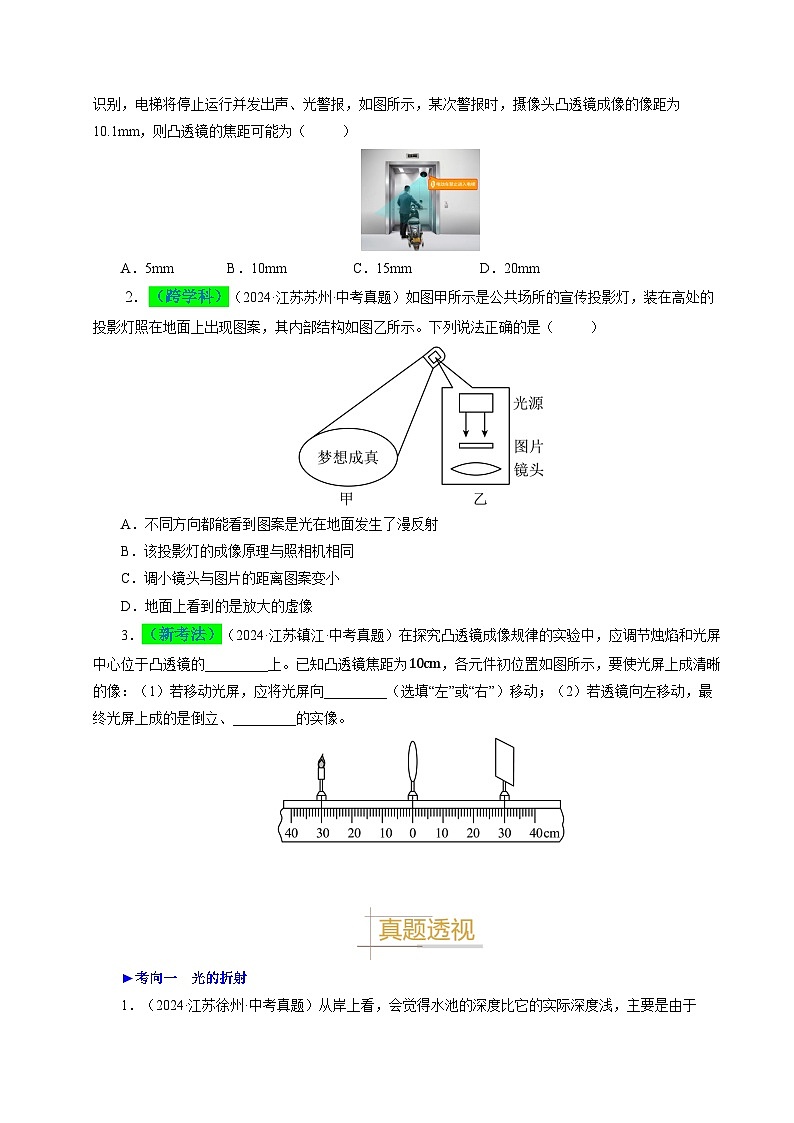

1．（新情境）（2024·江蘇常州·中考真題）《重慶市消防條例》規定：2024年7月1日起，禁止攜帶電動自行車或其電池進入電梯轎廂，一旦有人違規操作，會被電梯內的攝像頭拍攝成像并智能識別，電梯將停止運行并發出聲、光警報，如圖所示，某次警報時，攝像頭凸透鏡成像的像距為10.1mm，則凸透鏡的焦距可能為（ ）
A．5mmB．10mmC．15mmD．20mm
2．（跨學科）（2024·江蘇蘇州·中考真題）如圖甲所示是公共場所的宣傳投影燈，裝在高處的投影燈照在地面上出現圖案，其內部結構如圖乙所示。下列說法正確的是（ ）
A．不同方向都能看到圖案是光在地面發生了漫反射
B．該投影燈的成像原理與照相機相同
C．調小鏡頭與圖片的距離圖案變小
D．地面上看到的是放大的虛像

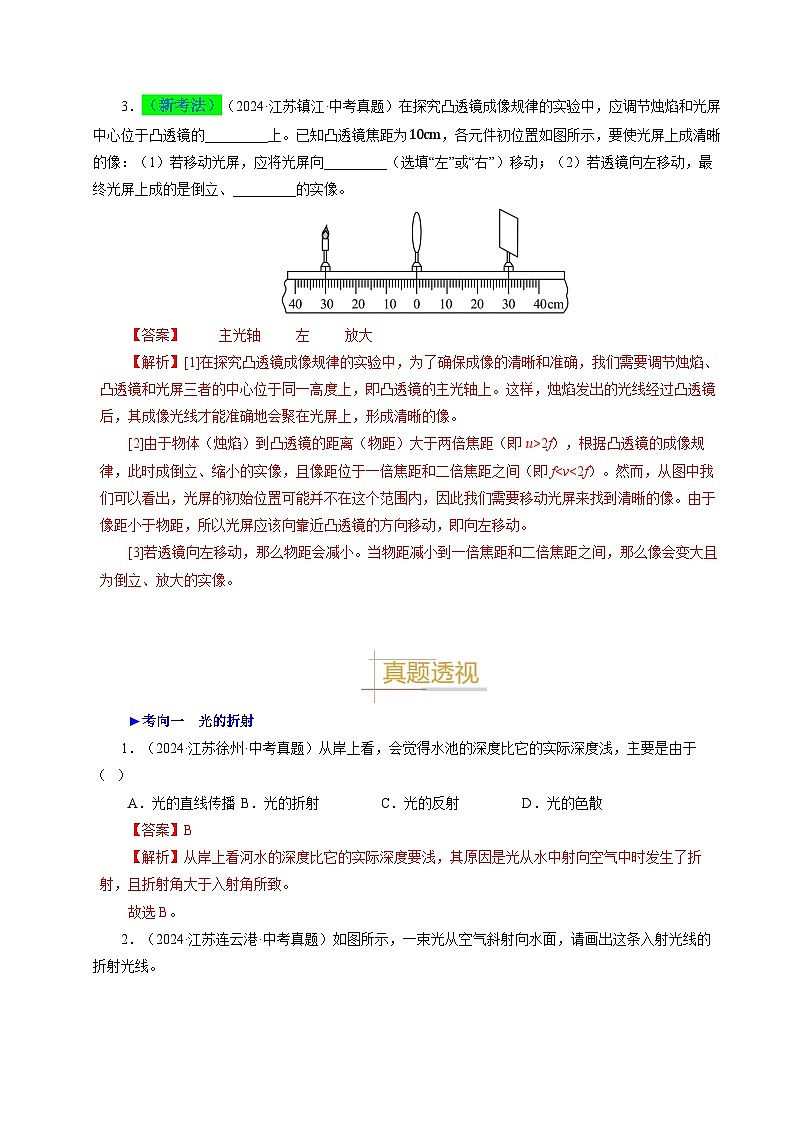

3．（新考法）（2024·江蘇鎮江·中考真題）在探究凸透鏡成像規律的實驗中，應調節燭焰和光屏中心位于凸透鏡的_________上。已知凸透鏡焦距為10cm，各元件初位置如圖所示，要使光屏上成清晰的像：（1）若移動光屏，應將光屏向_________（選填“左”或“右”）移動；（2）若透鏡向左移動，最終光屏上成的是倒立、_________的實像。
?考向一 光的折射

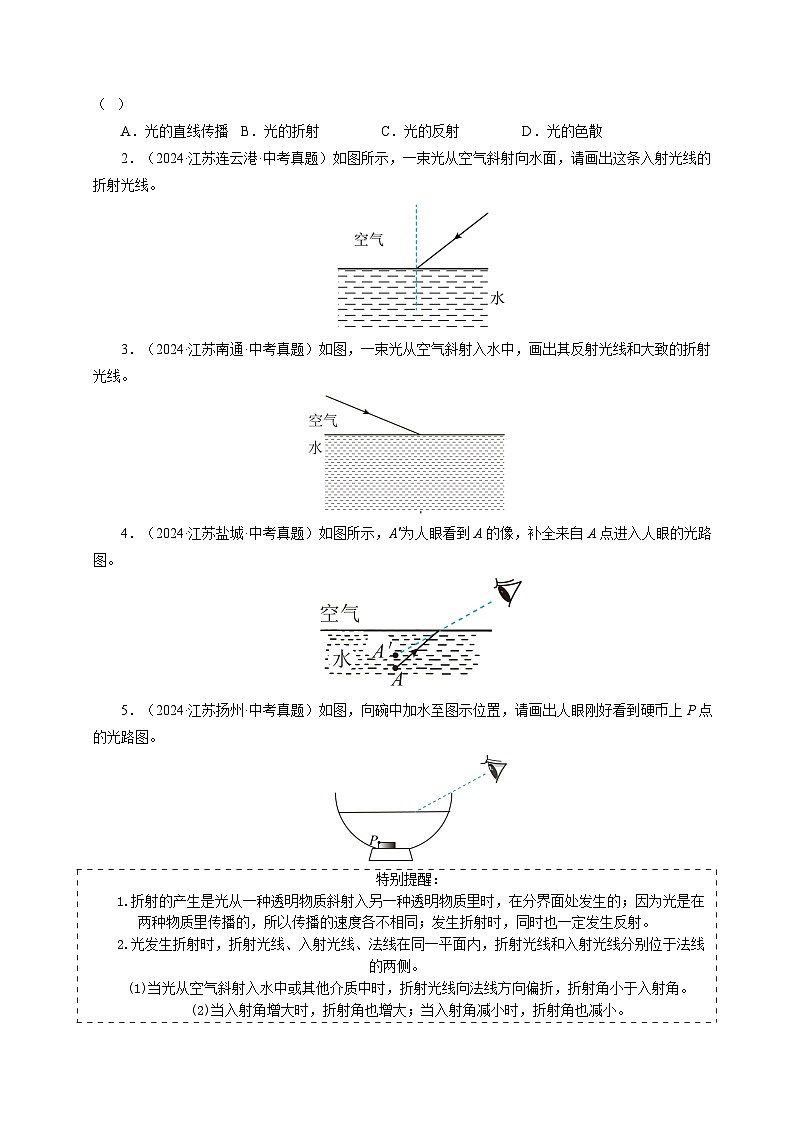

1．（2024·江蘇徐州·中考真題）從岸上看，會覺得水池的深度比它的實際深度淺，主要是由于（ ）
A．光的直線傳播B．光的折射C．光的反射D．光的色散
2．（2024·江蘇連云港·中考真題）如圖所示，一束光從空氣斜射向水面，請畫出這條入射光線的折射光線。
3．（2024·江蘇南通·中考真題）如圖，一束光從空氣斜射入水中，畫出其反射光線和大致的折射光線。
4．（2024·江蘇鹽城·中考真題）如圖所示，A'為人眼看到A的像，補全來自A點進入人眼的光路圖。
5．（2024·江蘇揚州·中考真題）如圖，向碗中加水至圖示位置，請畫出人眼剛好看到硬幣上P點的光路圖。
?考向二 透鏡及其對光的作用
6．（2024·江蘇連云港·中考真題）小明將凸透鏡正對太陽光，在距離凸透鏡10cm的白紙上呈現一個最小、最亮的光斑，此凸透鏡的焦距為_________cm。如圖是他用該凸透鏡觀看書本上“中國夢”三個字時的情況，如果他想看到更大的正立的“國”字，小明需要將凸透鏡_________書本（選填“遠離”或“靠近”），凸透鏡和書本的距離應滿足的條件是__________________。
?考向三 凸透鏡成像的規律
7．（2024·江蘇無錫·中考真題）用焦距為10cm的凸透鏡探究凸透鏡成像的規律，將點燃的蠟燭、凸透鏡、光屏置于光具座上如圖所示的位置，下列說法中正確的是（ ）
A．只向左移動光屏至適當位置，光屏上能呈現燭焰縮小的像
B．只向右移動光屏至適當位置，光屏上能呈現燭焰放大的像
C．只向右移動蠟燭至適當位置，光屏上能呈現燭焰放大的像
D．只移動凸透鏡至適當位置，光屏上能呈現燭焰等大的像
8．（2024·江蘇宿遷·中考真題）在“探究凸透鏡成像規律”的活動中，利用了如圖所示裝置。
（1）調節器材，使?fàn)T焰和光屏的中心位于凸透鏡的_________；
（2）改變蠟燭和光屏的位置，多次實驗，并將數據記錄在表格中，分析數據可知凸透鏡焦距為_________cm，第3次實驗中，光屏上成倒立、_________的實像；
（3）智能汽車通過車載攝像頭，識別行人、路標和其他車輛，實現自動導航和駕駛，車載攝像頭根據的是第_________次實驗的原理；
（4）物距u=8cm不變，要想在光屏上看到像，應更換焦距較_________的凸透鏡。
9．（2024·江蘇淮安·中考真題）在“探究凸透鏡成像規律”實驗中：
（1）如圖甲所示，S為燭焰中心，凸透鏡的焦距f=10cm，O為光心，畫出光線SP經過凸透鏡后的折射光線；
（2）蠟燭、凸透鏡和光屏在光具座上的位置如圖乙所示，此時光屏上承接到燭焰清晰的像，生活中的 就是根據這一原理制成的。若蠟燭和光屏位置不變，將凸透鏡移至_________cm刻度線處，光屏上能再次承接到燭焰清晰的像；
（3）凸透鏡成像規律被廣泛應用于攝像器材中，小明發現手機無需像數碼相機那樣“調焦”，也能獲得清晰的像，他將手機拿到實驗室去探究，實驗數據如表所示：
根據表中數據，判斷手機鏡頭的焦距最接近_________。
A．5mB．0.5mC．0.05mD．0.005m
?考向四 透鏡的應用
10．（2024·江蘇揚州·中考真題）在探究凸透鏡成像規律時，蠟燭、凸透鏡和光屏的位置如圖所示，光屏上的像清晰，此成像規律的應用是（ ）
A．照相機B．放大鏡C．?dāng)z像機D．投影儀
11．（2024·江蘇蘇州·中考真題）探究凸透鏡成像規律的實驗中，蠟燭、凸透鏡、光屏的位置如圖所示，光屏上恰好成清晰的像，該像是倒立、_________的實像，此凸透鏡的焦距是_________cm。凸透鏡和光屏位置不動，將蠟燭遠離凸透鏡，給凸透鏡“戴上”合適的_________鏡，可再次獲得清晰的像。
12．（2024·江蘇南通·中考真題）在探究“凸透鏡成像規律”的實驗中。
（1）為使?fàn)T焰的像成在光屏中央，小麗的調節場景如圖甲，操作中的不當之處是__________。
（2）如圖乙，光屏上恰能呈現燭焰倒立、__________的清晰實像，此時光在光屏上發生__________反射；若在凸透鏡左側附近放置一鏡片，將光屏向左移動，光屏上可再次呈現清晰的像，該鏡片是__________透鏡。
（3）保持凸透鏡位置不變，為使圖乙中光屏上的像變大，小麗的操作應是__________________________________________________。
1．（2024·廣西·中考真題）如圖所示的眼鏡片是（ ）
A．凸面鏡B．凹面鏡C．凸透鏡D．凹透鏡
2．（2024·山東濟南·中考真題）物理實踐活動課上，小明將半透明紙蒙在較粗紙筒的P端，將凸透鏡安裝在較細紙筒的Q端（凸透鏡未畫出），兩紙筒套在一起組成模擬照相機，如圖所示。通過調節P、Q的間距，他看到了桌子上蠟燭的火焰在半透明紙上成的等大的像，再次調節P、Q的間距，他看到了窗外更遠處大樹在半透明紙上成的像。下列對大樹的像描述正確的是（ ）
A．倒立、縮小的實像B．倒立、放大的實像
C．正立、放大的虛像D．正立、縮小的虛像
3．（2024·重慶·中考真題）如圖所示，智能快遞車正在運送包裹，用戶通過人臉識別取貨。下列分析正確的是（ ）
A．用戶看見快遞車，是因?yàn)楣庠谒砻姘l(fā)生了折射
B．地面出現快遞車的影子，是光的直線傳播形成的
C．智能快遞車上的攝像頭利用了光的反射原理工作
D．人臉識別時，人通過攝像頭成倒立、等大的虛像
4．（2024·山東淄博·中考真題）在探究凸透鏡成像規律時，蠟燭和凸透鏡的位置如圖所示，光屏上承接到燭焰等大的像（圖中未畫出光屏）。若保持凸透鏡位置不變，將蠟燭調至10cm刻度線處時，下列判斷正確的是（ ）
A．向右移動光屏能承接到燭焰的像
B．移動光屏能承接到燭焰縮小的像
C．像的位置在50~60cm刻度線之間
D．投影儀應用了該次實驗的成像規律
5．（2024·河南·中考真題）在“愛眼日”宣傳活動中，小明用圖所示的裝置研究眼睛的成像，此時燭焰在光屏上成清晰的像，用此模擬正常眼睛的成像。接下來下列操作可模擬近視眼的是（ ）
A．向水透鏡注水，燭焰的像成在光屏右側
B．向水透鏡注水，燭焰的像成在光屏左側
C．從水透鏡抽水，燭焰的像成在光屏右側
D．從水透鏡抽水，燭焰的像成在光屏左側
6．（2024·江蘇常州·一模）如圖所示，小明在一圓柱形水杯后面，緊靠水杯放置一個小泥娃，他將泥娃逐漸遠離水杯，在該過程中，透過水杯觀察，他看到的小泥娃像（ ）
A．一直變瘦B．變高C．先變高后變矮D．先變胖后變瘦
7．（2024·山東泰安·中考真題）在“探究凸透鏡成像的規律”實驗中，當蠟燭、凸透鏡、光屏放置的位置如圖所示時，燭焰在光屏上成清晰的倒立、等大的像。下列說法中（ ）
①該凸透鏡的焦距為20cm
②將蠟燭放在d點時成像規律與投影儀成像原理相同
③將蠟燭由b點移至a點時，移動光屏，可在光屏上成更小的像
④將蠟燭放在c點，移動光屏，可在光屏上成倒立、放大的像
A．只有①③正確B．只有④正確C．只有②④正確D．只有③④正確
8．（2024·山東德州·中考真題）某款廣告投影燈及其內部結構如圖所示，它主要由光源、廣告片和凸透鏡組成，下列說法正確的是（ ）
A．該投影燈的原理與照相機相同
B．廣告片到鏡頭的距離應在一倍焦距以內
C．為從不同角度看見地面上的廣告圖標，應選擇光滑的地面
D．若要在地面上得到清晰、更大的廣告圖標像，可適當減小鏡頭到廣告片距離，增大投影燈離地距離
9．（2024·陜西·中考真題）“強行透視法”是一種富有創意的拍攝技巧。拍攝時，讓兩個物體離鏡頭遠近不同，再調整拍攝角度，使兩物體的像在同一張照片中呈現出有趣的效果。如圖，是利用該技巧拍攝的照片，下列說法正確的是（ ）
A．照相機鏡頭對光有發散作用
B．拍攝該照片時，花比人更靠近照相機鏡頭
C．花和人通過照相機鏡頭成的是正立、縮小的實像
D．若要使花的像更大一些，可將花移到照相機鏡頭一倍焦距之內
10．（2024·江蘇無錫·一模）如圖所示，“探究凸透鏡成像的規律”實驗，O為凸透鏡光心，位于“50cm”刻度處，刻度尺與主光軸重合。來自蠟燭的光束a、b均平行于主光軸，光束a經透鏡折射后，折射光過主光軸上“60cm”刻度處。下列說法中正確的是（ ）
A．該凸透鏡的焦距為60cm
B．燭焰經透鏡成像的特點與投影儀成像特點相同
C．光束b經透鏡折射后，折射光交主光軸上“50cm－60cm”刻度之間
D．僅改用焦距為5cm的凸透鏡繼續實驗，蠟燭的像將左移
11．（2024·江蘇鹽城·二模）小明在利用太陽光測完凸透鏡的焦距后，再將凸透鏡正對太陽光，把火柴頭放在凸透鏡的焦點處，一段時間后火柴被點燃，他猜想透鏡對火柴的點燃效果與透鏡的直徑和透鏡的焦距有關，他選用直徑相同，焦距不同的透鏡多次實驗，記錄到火柴被點燃的時間基本相等，下列說法正確的是（ ）
A．火柴被點燃的時間越長，透鏡對火柴的點燃效果越好
B．要將火柴頭在透鏡后方反復移動，直至火柴頭上出現最小光斑再開始計時
C．小明實驗的結果可驗證透鏡對火柴的點燃效果與透鏡的焦距有關
D．下一步驗證透鏡對火柴的點燃效果與透鏡的直徑關系時，可以選用焦距不同的透鏡
12．（2024·江蘇泰州·二模）光刻機以紫外線為信息載體，通過凸透鏡將畫在模板上的電路圖投影到微小的半導體材料——晶板上，利用曝光反應進行縮刻，原理如圖所示。下列說法正確的是（ ）
A．以紫外線為信息載體，是利用了其熱效應
B．實驗人員可以一直照射紫外線，有助于健康
C．要使硅晶板上成像，模板應放置在凸透鏡的兩倍焦距以內
D．模板遠離透鏡，硅晶板靠近透鏡會使硅晶板上的電路圖更小
13．（2024·江蘇連云港·一模）將一個帶箭頭的白色卡片放置于裝滿水的圓桶形玻璃容器后方某位置，小明在前方透過容器觀察到如圖所示的現象，則當撤去容器后可能看到的箭頭圖像是（ ）
A．B．C．D．
14．（2024·江蘇揚州·二模）小明與小剛用鐵絲繞成了兩個內徑約4mm的圓環，各自將圓環在清水中浸一下后取出，圓環內部形成了一個水膜。小明透過水膜近距離看課本上的字，他看到了正立、放大的字，而小剛卻說看到了正立、縮小的字。小明很奇怪，于是他經過一項操作，很快也得到了與小剛同樣的實驗現象，你認為小明最有可能的操作應是（ ）
A．將水膜靠近課本一段距離
B．將水膜將遠離課本一段距離
C．將圓環輕輕翻了過來
D．輕輕甩掉一部分水，仍保持水膜完整
15．（2024·山東威?！ぶ锌颊骖}）攝影愛好者拍攝到“站”在水面上的水黽（一種昆蟲）纖細的腿使水面發生了形變，如圖甲所示；同時看到水底有帶“光環”的暗影，如圖乙所示，此時“形變的水”相當于 （填光學元件名稱）：當水黽游到水淺的地方，暗影面積會 （選填“變小”“不變”“變大”）。
16．（2024·廣東·中考真題）廣東生產的無人駕駛電動垂直起降航空器首飛成功，彰顯了我國科技在城市空中交通領域的領先地位。航空器可用于高空攝影、旅游觀光等，航空器的攝像頭相當于_________透鏡，遠處的物體通過攝像頭成倒立縮小的_________（選填“實”或“虛”）像。在攝像頭遠離物體的過程中，像的大小將變_________。
17．（2024·新疆·中考真題）在“探究凸透鏡成像規律”的實驗中，用如圖所示的實驗器材進行實驗，若凸透鏡的焦距為10cm，將蠟燭放在距離凸透鏡_________（填“5.0”或“15.0”）cm位置時，移動光屏，可以在光屏上呈現清晰的_________（填“縮小”或“放大”）的像。若使光屏上能呈現清晰的等大的像，選用的凸透鏡的焦距最大為_________cm。
18．（2024·江蘇蘇州·二模）如圖所示中的顯微鏡和望遠鏡用到了我們所學的很多光學知識。

（1）甲圖是顯微鏡，它的反光鏡有一面是凹面鏡，它對光起到_________作用（選填“會聚”、“發散”），可在光線較_________（“亮”、“暗”）時使用。
（2）乙圖是望遠鏡，圖丙表示它的原理，圖中L1是物鏡，L2是目鏡。分析原理圖可知物鏡的作用相當于的_________鏡頭（選填“放大鏡”、“投影儀”或“照相機”），成_________像（選填“放大”、“縮小”或“等大”）；此時物鏡的像AB相當于放在目鏡前的物，此時目鏡的物距u與目鏡焦距f的關系是_________。
19．（2024·安徽·中考真題）據晉代張華的《博物志》記載：“削冰令圓，舉以向日，以艾承其影，則得火?！边@種利用冰透鏡向日取火的方法，體現了我國古代勞動人民的智慧。如圖所示，若把冰塊制成的凸透鏡正對著太陽，將太陽光看成平行光，冰透鏡的焦點為F，請?jiān)趫D中完成光路。
20．（2024·河南·中考真題）如圖，觀光水池中，一束紅光沿AO方向從水射入空氣，折射光線為OA'。若另一束紅光沿BO方向從水射入空氣，請大致畫出入射光線BO的折射光線，并標出對應的折射角r。
21．（2024·福建·中考真題）在圖中，根據折射光線畫出對應的入射光線。
22．（2024·四川宜賓·中考真題）如圖所示，根據透鏡對光的作用，將圖中三條光線補充完整。
23．（2024·山東青島·中考真題）小明用焦距為10cm的凸透鏡探究凸透鏡成像規律．
（1）將蠟燭、凸透鏡和光屏依次放置在光具座上，調節燭焰的中心、凸透鏡的光心和光屏的中心，使它們?cè)赺_________________。
（2）如圖甲所示，將蠟燭固定在光具座上10cm刻度處，凸透鏡固定在50cm刻度處，光屏應在_________ 刻度范圍內移動，直到在光屏上看到_________、倒立清晰的像，根據這一成像特點可制成_________。
（3）S是燭焰上一點，請?jiān)趫D乙中畫出它發出的兩條光線經凸透鏡折射后的光路_________。
（4）保持蠟燭和光屏位置不變，要使光屏上的像變大，應將凸透鏡向_________移動。
24．（2024·湖北武漢·中考真題）實驗小組在探究凸透鏡成像規律的實驗中：
（1）圖甲中，點燃蠟燭后，光屏上恰能成清晰的像，_________（填“照相機”“投影儀”或“放大鏡”）就是根據該成像特點制成的。將蠟燭向左移動一段距離，光屏上的像變模糊了，為了使光屏上再次成清晰的像，同學們提出了兩種不同的解決方案：
方案一：僅將光屏向_________移動一段距離；
方案二：僅換用焦距較_________的凸透鏡。
（2）某同學利用焦距為20cm的凸透鏡觀察指紋，保持指紋到眼睛的距離為40cm不變，將凸透鏡調整到如圖乙所示的位置，看到了指紋正立放大的像，此時該同學的眼睛通過凸透鏡在另一側能成_________（填“倒立縮小”“倒立放大”或“正立放大”）的像。
25．（2024·江蘇常州·三模）【實驗探究】如圖甲所示，一束太陽光通過三棱鏡后，在光屏上呈現彩色光帶。
（1）這種現象叫做光的_________現象；
（2）根據上述實驗現象推測可知：紫光照射下某凸透鏡的焦距_________（小于/等于/大于）紅光照射下該凸透鏡的焦距；
【創新應用】光刻機是制造芯片的核心裝備，某種光刻機的原理如圖乙所示，先在硅片表面涂一層光刻膠，再用光束透過事先設計好集成電路圖的鏤空掩膜，調整鏤空掩膜和縮圖透鏡之間的距離，硅片上就會出現縮小的電路圖案，被光照射到的光刻膠會發生反應，從面實現納米緩集成電路的“雕刻”；
（3）縮圖透鏡是_________（凹/凸）透鏡，若其焦距為f，要使硅片上能出現清晰的電路圖案，鏤空掩膜到縮圖透鏡的距離u應該滿足_________；
（4）要制造出含有更多元件的集成電路，則應將鏤空掩膜版_________（靠近/遠離）縮圖透鏡，同時將硅片_________（靠近/遠離）縮圖透鏡；
（5）當用紫光照射掩膜時，在硅片上恰好成一清晰的像；若改用紫光外側能使熒光物質發光的_________（填一種不可見光）照射時，應將硅片適當_________（靠近/遠離）縮圖透鏡，才能呈現清晰的像，此時所成的像比紫光照射時所成的像要小。
考點內容
課標要求
命題預測
光的折射
探究并了解光的折射現象及其特點
光的的折射是考試的重點考查對象，其考題題型多是選擇題、填空題、作圖題和實驗探究題，有時也會出現在綜合題中。命題點有：光的折射現象辨析、利用光的折射規律作圖和探究光的折射規律。
透鏡及其對光的作用
認識凸透鏡的會聚作用和凹透鏡的發散作用
屬于基礎知識，一般難度不大。題型主要是選擇題和填空題和作圖題。主要命題點有：透鏡種類的辨識、透鏡對光的作用的作圖等。
凸透鏡成像規律
探究并知道凸透鏡成像的規律
凸透鏡成像規律是本部分的重點內容，考試中出現頻率較高。對凸透鏡成像規律的考查題型基本上是選擇題、填空題、實驗探究題，有時也會出現在作圖題和綜合題中。命題點有：物體在透鏡前不同位置所成像的位置及特點、透鏡焦距的確定、物體移動成像變化、焦距變化對成像的影響以及實驗的具體操作等。
透鏡的應用
了解凸透鏡成像規律的應用
凸透鏡成像的應用是重點和熱點問題，主要考查凸透鏡成像規律在實際問題中的應用。常見考題類型是選擇題、填空題，有時也會出現在實驗探究題和綜合題里。命題點有：照相機、投影儀、放大鏡、眼鏡眼鏡、顯微鏡望遠鏡的成像原理、調節等。
特別提醒：
1.折射的產生是光從一種透明物質斜射入另一種透明物質里時，在分界面處發生的；因?yàn)楣馐窃趦煞N物質里傳播的，所以傳播的速度各不相同；發生折射時，同時也一定發生反射。
2.光發生折射時，折射光線、入射光線、法線在同一平面內，折射光線和入射光線分別位于法線的兩側。
(1)當光從空氣斜射入水中或其他介質中時，折射光線向法線方向偏折，折射角小于入射角。
(2)當入射角增大時，折射角也增大；當入射角減小時，折射角也減小。
(3)當光從空氣垂直射入水中或其他介質中時，傳播方向不變。
易錯警示：
會聚作用是指經透鏡折射后的光線相對于入射光線更“靠攏”主光軸，發散作用是指經透鏡折射后的光線相對于入射光線更“遠離”主光軸，不能將會聚理解成會聚于一點
實驗序號
物距u/cm
像距v/cm
光屏上看到的像
1
60
15
倒立、縮小、實像
2
24
24
倒立、等大、實像
3
20
30
倒立、___________、實像
4
8
未找到像
實驗次數
1
2
3
4
5
6
物距/m
10.00
5.00
2.00
1.00
0.50
0.10
像距/cm
0.500
0.501
0.502
0.503
0.505
0.526
解題技巧：
1.口訣法巧記凸透鏡成像規律
口訣：“一倍焦距分虛實，二倍焦距分大?。怀蓪?shí)像，物近像遠像變大；成虛像，物近像近像變小”。
2.兩個性質：
(1)焦點分界：是成放大實像與縮小實像的分界點，是成實像與虛像的分界點。
(2)動態特性：物體沿主光軸移動時，物距(物體到凸透鏡的距離)減小(增大)，像距(像到凸透鏡的距離)增大(減小)，且像變大(小)。
解題技巧：
1.照相機、投影儀、放大鏡比較
照相機
投影儀或幻燈機
放大鏡
原理
成像
性質
倒立、縮小的實像
倒立、放大的實像(實際像的正、倒與透明膠片的方位有關)
正立、放大的虛像
調節
物近像遠像變大(要想膠片上成的像大一些，則鏡頭要離人近一些，即鏡頭往前伸)
物近像遠像變大(要想屏幕上成的像大一些，則鏡頭要離透明膠片近一些，即鏡頭往下調節)
物遠像遠像變大(要想看到的像大一些，則放大鏡要離物體遠一些)
