中考物理復習第4講第2課時光的折射和色散課件

這是一份中考物理復習第4講第2課時光的折射和色散課件，共60頁。PPT課件主要包含了知識點1光的折射，同一平面，分居法線，橙黃綠，看不見的光，驗鈔機，答案見解析，紅外線，紫外線，答案見解析圖等內容，歡迎下載使用。
過教材 串知識 夯基礎

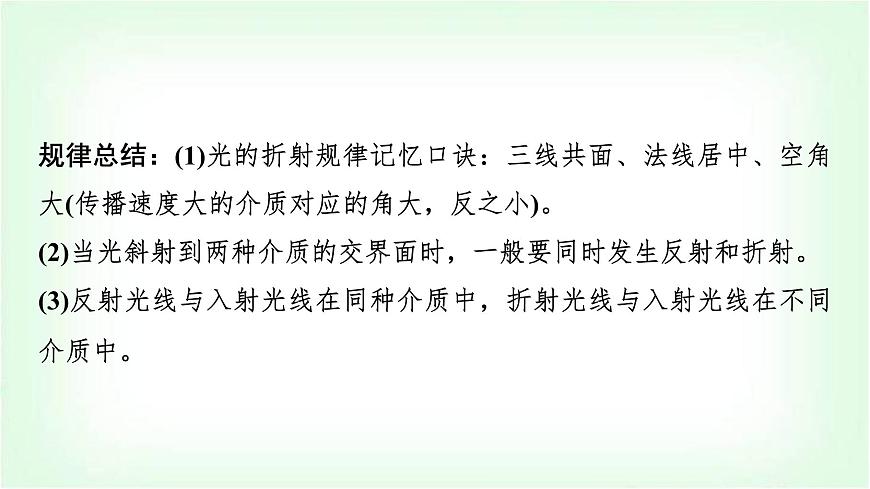

規律總結：(1)光的折射規律記憶口訣：三線共面、法線居中、空角大(傳播速度大的介質對應的角大，反之小)。(2)當光斜射到兩種介質的交界面時，一般要同時發生反射和折射。(3)反射光線與入射光線在同種介質中，折射光線與入射光線在不同介質中。

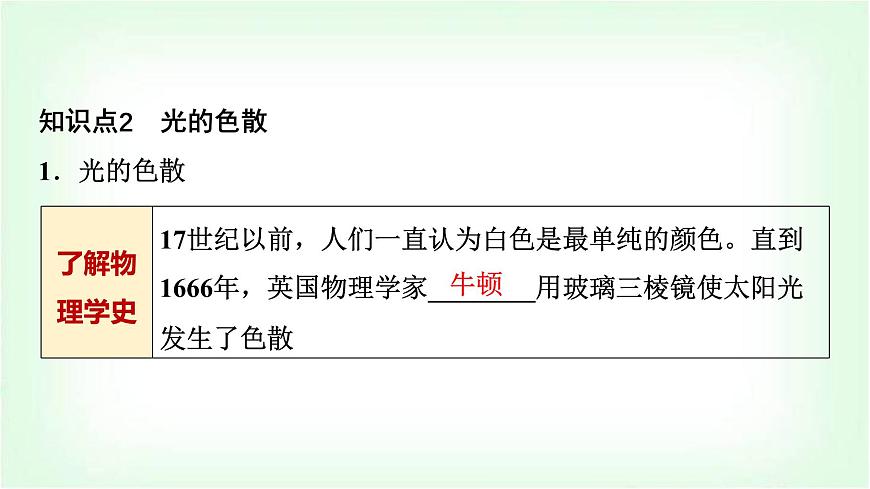

知識點2　光的色散1．光的色散

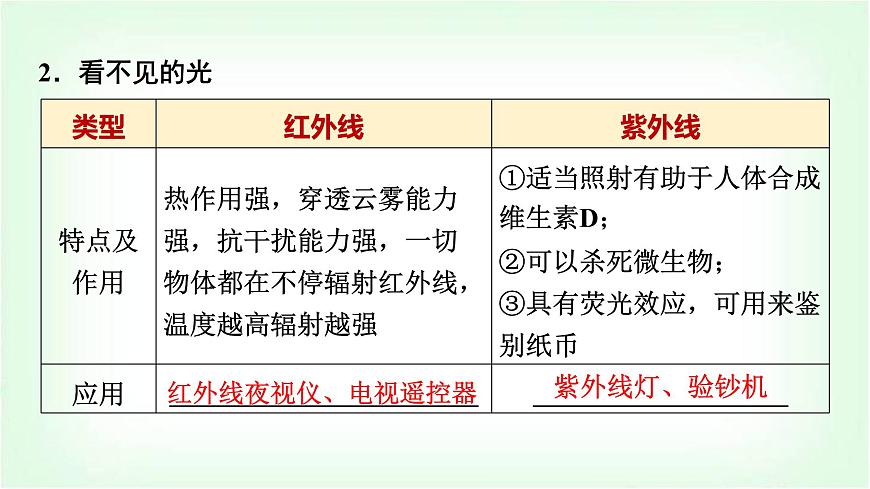

紅外線夜視儀、電視遙控器
研重難 學方法 提能力
重難點1　辨識光的折射現象【典例1】　如圖所示的光學現象中，屬于光的折射形成的是(　　)
A． 墻上的手影B． 鉛筆的彎折
C． 日食的形成D． 水中的月亮
B　[墻上的手影，影子的形成利用了光沿直線傳播的原理，A錯誤；杯中“折斷”的鉛筆，這是光的折射現象，B正確；日食是由光的直線傳播形成的，C錯誤；水中的“倒影”屬于平面鏡成像，平面鏡成像是利用光的反射原理，D錯誤。]
【變式1】　如圖所示，將一枚硬幣放在空碗底部，然后退到眼睛恰好看不到硬幣的位置，保持眼睛、碗和硬幣的位置不變，緩緩向碗里倒水，隨著水面升高，又看到了“硬幣”。其實看到的“硬幣”是變淺的________(選填“實像”或“虛像”)，這是光的________造成的。
解析：硬幣反射的光線由水中斜射入空氣時，在水面處發生折射，折射角大于入射角；折射光線進入人眼，人會認為光是沿直線傳播的，會逆著折射光線的方向看去，就會看到硬幣變淺了的虛像，所以看到“硬幣”是由于光的折射造成的。
【變式2】　下列光現象：①手影游戲；②海市蜃樓；③小孔成像；④池水變“淺”，________(選填序號)是由于光沿直線傳播產生的，________(選填序號)是由于光的折射產生的。
解析：①手影是光沿直線傳播形成的，光傳播到不透明的物體時，被物體擋住，就形成了影子；②海市蜃樓是光在不均勻介質中發生折射形成的；③小孔成像是光沿直線傳播形成的；④池水變“淺”是光由水中斜射入空氣時，在水面上發生折射，折射角大于入射角，折射光線進入人眼，人眼會逆著折射光線的方向看去，看到的是比真實位置要淺的虛像；所以，由于光沿直線傳播產生的是①③，由于光的折射產生的是②④。
重難點2　光的折射和反射規律綜合作圖【典例2】　(2024·薛城區模擬)光從玻璃斜射入到空氣中，在玻璃與空氣的交界面上發生折射和反射，反射光線OC如圖所示，請?jiān)趫D中畫出入射光線AO和折射光線OB的大致方向。
解析：由光的反射定律可知，反射角等于入射角，入射光線和反射光線分別位于法線兩側，畫出入射光線AO；由光的折射規律可知，入射光線和折射光線分別位于法線兩側，折射角大于入射角，故折射光線應遠離法線，據此畫出折射光線OB，如圖所示。
【變式3】　(2024·棗莊一模)如圖所示，人眼在A點看見河里B點有一條小魚，則水中的小魚實際位置在(　　)A．B點　　　　　　　　B．B點上方C．B點下方 D．B點右方
重難點3　光的色散【典例3】　小羽入住新居，換了一臺嶄新的大屏幕電視，屏幕上色彩絢麗的畫面是由紅、________、藍三種色光組成的；冬天，沐浴時常打開浴霸來加熱浴室，這是利用了_________具有熱作用強的特點。
解析：電視機上絢麗多彩的畫面都是由紅、綠、藍三種色光組成的；沐浴時常打開浴霸來加熱浴室，這是利用了紅外線的熱作用強的特點。
【變式4】　驗鈔器利用了________可以使熒光物質發光。
解析：驗鈔器利用了紫外線可以使熒光物質發光的特點。
1．我國成功發射的世界首顆量子科學實驗衛星被命名為“墨子號”。墨子是春秋時期的思想家，是第一個用科學方法解釋光沿直線傳播的，啟發了量子通信。如圖所示光現象的原理與墨子的這一解釋相符的是(　　)
課時分層評價卷(四)　光現象
(說明：選擇題每題2分，填空題每空1分，總分56分)
[A]水中倒影　　[B]泰山皮影
[C]雨后彩虹　　[D]耀眼幕墻
2．(2024·棗莊三模)下列與光有關的現象，說法正確的是(　　)[A]能從不同角度看到桌椅，是因?yàn)楣獾闹本€傳播[B]樹葉縫隙下的地面上形成的圓形光斑，是太陽的虛像[C]游泳池注水后看起來變淺，是光的反射現象[D]入射光線靠近法線時，反射光線也靠近法線
3．關于光現象，下列說法中正確的是(　　)[A]光發生漫反射時，反射角一定等于對應的入射角[B]當一束光垂直入射到平面鏡上，反射角大小為90°[C]一束光從空氣射到水中，傳播速度不發生改變[D]電視機的遙控器主要是利用紫外線進行遙控的
4．檢查視力時要求被測者距離視力表5 m，由于室內空間不足，醫生找來一塊平面鏡掛在墻壁上，讓小明觀察平面鏡中視力表的像。如圖是“C”形視力表上面醫生所指的原圖，則小明看到的圖象形狀應該是(　　)
5．一束光由空氣斜射向水中，同時發生反射和折射，下列光路圖中正確的是(　　)
6．發生月食的時候，三球處在一條直線上，它們的排列位置依次是(　　)[A]太陽月亮地球 [B]月亮地球太陽[C]月亮太陽地球 [D]以上都不對
7．同學們游玩時，見到了“潭中魚可百許頭，皆若空游無所依，日光下澈，影布石上”的美景。下列相關說法正確的是(　　)[A]看到的魚是由光的反射形成的[B]潭底魚的影子是由光的折射形成的[C]潭水看起來比實際的淺[D]看到的魚是魚的實像
8．下列現象中：①夜視儀、②遙控器、③醫院用的消毒燈、④使鈔票上的防偽熒光物質發光，屬于紫外線應用的有(　　)[A]只有①②正確　　　　　 [B]只有①④正確[C]只有②③正確 [D]只有③④正確
9．(2023·棗莊一模)如圖所示現象中，由于光的反射形成的是(　　)
[A]樹蔭下的圓形光斑　　
[C]墻上的手影　 [D]海市蜃樓
10．(2024·棗莊二模)幸福小區電梯內壁是拋光的不銹鋼板。電梯門打開時，小玉看到的“自己”是________(選填“實”或“虛”)像；逐漸走進電梯時，“像”的大小________(選填“變大”“變小”或“不變”)。
解析：拋光的不銹鋼板相當于平面鏡。小玉看到不銹鋼板“里面”的“自己”，這是由于光發生反射而形成的虛像。走進電梯，物距減小，像距也會減小，此時“像”會靠近自己，但像的大小不變。
11．小明和同學們雨中登山，雨后天邊出現了彩虹，彩虹是光的________現象，他們看到山中的花兒紅艷艷一片，美極了，這是由于山花________(選填“反射”或“吸收”)紅光。
解析：雨過天晴時，常在天空出現彩虹，這是太陽光通過懸浮在空氣中細小的水珠折射而成的，白光經水珠折射以后，分成各種彩色光，這種現象叫做光的色散現象，所以說雨后的天空出現彩虹是由光的色散形成的；紅花只能反射陽光中的紅光，所以我們看到的花是紅色的。
12．(2024·棗莊二模)當一架無人機掠過水面時，岸邊的人在水中看到無人機的倒影的光路圖如圖甲所示；在水中潛游的人看到無人機的像的光路圖如圖乙所示。其中，看到像的光路圖正確的是________(選填“甲”或“乙”)；兩次所成的像都是__________(選填“虛”或“實”)像。
解析：岸邊的人在水中看到無人機的倒影是光在水面反射進入了人眼，屬于光的反射現象，像是反射光線反向延長線的交點，不是實際光線會聚而成，像是虛像，故甲圖是正確的；在水中潛游的人看到無人機的像是光從空氣中斜射入水，在水面發生了折射形成的，像是折射光線反向延長線的交點，不是實際光線會聚而成，也是虛像，乙圖的光線應從空氣射到水中，圖中畫反了，故乙是錯誤的。故看到像的光路圖正確的是甲；兩次所成的像都是虛像。
14．中華古詩詞意境優美，同時也蘊含了許多物理知識。下列詩句中說法正確的是(　　)①“接天蓮葉無窮碧，映日荷花別樣紅”，人們看到了紅花，是因?yàn)榛ㄎ樟思t光；②“綠樹陰濃夏日長，樓臺倒影入池塘”，詩句中的“倒影”是光的折射形成的；③“安得五彩虹，駕天作長橋”，彩虹是光的色散現象；④“峰多巧障日，江遠欲浮天”，山峰遮住太陽是由于光沿直線傳播。[A]只有①③正確 [B]只有③④正確[C]只有②④正確 [D]只有③正確
B　[“接天蓮葉無窮碧，映日荷花別樣紅”，人們看到了紅花，是因?yàn)榛ǚ瓷淞思t光，故①錯誤；“綠樹陰濃夏日長，樓臺倒影入池塘”，詩句中的“倒影”是平面鏡成像現象，是光的反射形成的，故②錯誤；“安得五彩虹，駕天作長橋”，彩虹是復色光變成七色光的色散現象，故③正確；“峰多巧障日，江遠欲浮天”，山峰遮住太陽是光沿直線傳播現象，故④正確，故A、C、D錯誤，B正確。故選B。]
15．夜里，剛下過雨的路面十分潮濕，小元出門時拿著手電筒照亮前方路面。以下說法正確的是(　　)[A]手電筒發出的光在水泥路面上主要發生鏡面反射[B]手電筒發出的光在水坑水面上主要發生漫反射[C]手電筒在水坑水面反射的光大多進入小元的眼睛，小元感覺水坑很亮[D]為了不踩進水坑，小元應當踩較亮不踩較暗的
D　[水泥路面的表面比較粗糙，光會發生漫反射， A不符合題意；水坑水面相當于一個平面鏡，手電筒發出的光在水坑水面上主要發生鏡面反射，B不符合題意；由于手電筒發出的光在水坑水面上主要發生鏡面反射，因此大部分光反射出去，進入小元的眼睛的光就少，因此看到水坑就較暗，C不符合題意；由于手電筒發出的光在水泥路面上主要發生漫反射，因此進入小元眼睛的光就較多，看到路面就較亮，且看到水坑較暗，所以為了不踩進水坑，小元應當踩較亮不踩較暗的，D符合題意。]
16．如圖所示，一幅圖畫放在小紅頭部的后上方，圖中的畫在鏡中的像與小紅相距(　　)[A]5 m [B]4.6 m[C]2.5 m [D]2.1 m
B　[畫到平面鏡的距離是2.5 m，畫的像到平面鏡的距離是2.5 m，小紅到平面鏡的距離是s1＝2.5 m－0.4 m＝2.1 m，題圖中的畫在鏡中的像與小紅相距s2＝2.5 m＋2.1 m＝4.6 m，故B符合題意。故選B。]
17．如圖所示，是光在空氣和玻璃兩種介質中傳播的情況，下列說法正確的是(　　)[A]入射光線為CO[B]折射角等于50°[C]NN′是界面[D]MM′的右邊是空氣
A　[由∠AOM＝20°可知，∠AON＝90°－20°＝70°，而題圖中已知∠CON＝70°，所以NN′為法線，則MM′為界面，CO是入射光線，OA是反射光線，OB為折射光線，MM′的右邊是玻璃；∠BON′＝90°－50°＝40°，為折射角；∠CON為入射角，等于70°，A正確。]
18．小明同學站在平面鏡前5米處，若他向平面鏡走近2米，則在鏡中“他”與小明之間的距離為________米。
解析：小明同學站在平面鏡前5米處，若他向平面鏡走近2米，則他距離平面鏡的距離為5 m－2 m＝3 m，根據平面鏡成像特點可知，像與物到鏡面的距離相等，即像到平面鏡距離也為3 m，則鏡中“他”與小明之間的距離為3 m＋3 m＝6 m。
19．(2分)牙醫借助平面鏡觀察患者的牙齒背面，請?jiān)趫D中畫出牙醫通過平面鏡觀察到患者牙齒的光路圖。
解析：先作出牙齒A關于平面鏡的對稱點A′，即像的位置，連接像A′和眼睛B，與平面鏡交于O點，即為入射點，連接AO為入射光線，OB為反射光線，如圖所示。
20．(5分)(2024·棗莊三模)在如圖探究“平面鏡成像特點”的實驗中：
(1)是否要透過玻璃板才能觀察到蠟燭A所成的像？答：________；能否用家用鏡子的鏡片替代玻璃板？答：________。(2)用玻璃板是為了便于確定像與物的________關系；(3)選用和A相同的蠟燭B是為了比較像與物的________關系；(4)當蠟燭A靠近玻璃板時，要使蠟燭B與A的像重合，蠟燭B應________玻璃板。
解析：(1)玻璃既能透光，又能反光，既可以看到前面物體在后面成的像，又可以看到后面的物體。所以透過玻璃板才能觀察到蠟燭A所成的像，不能用家用鏡子的鏡片替代玻璃板。(2)用玻璃板既可以看到前面物體在后面成的像，又可以看到后面的物體，這樣就可以利用等效替代的辦法準確確定像的位置。
(3)兩支蠟燭大小相同，后面的蠟燭又和前面蠟燭的像完全重合，這樣就證明了像與物大小相同，所以兩支蠟燭等長是為了比較像與物的大小關系。(4)當蠟燭A靠近玻璃板時，要使蠟燭B與A的像重合，由平面鏡成像特點可知，物距等于像距，則必須使蠟燭B也靠近玻璃板。
21．(2023·棗莊T5)如圖所示的光現象中，與小孔成像原理相同的是(　　)
[A]樹蔭下的圓形光斑 　[B]水中橋的倒影
[C]水中“彎折”的筷子　 [D]雨后的彩虹
A　[樹蔭下的圓形光斑是光沿直線傳播形成的，與小孔成像的原理相同，故A正確；水中橋的倒影是光的反射，與小孔成像的原理不相同，故B錯誤；水中“彎折”的筷子是光的折射形成的，與小孔成像的原理不相同，故C錯誤；雨后的彩虹是光的折射形成的，與小孔成像的原理不相同，故D錯誤。]
22．(2021·棗莊T3)如圖是光源S發出的光線從水中斜射入空氣中的光路圖，下列關于人在岸上觀察到光源S所成像的說法正確的是(　　)[A]光源S所成的虛像在直線①上[B]光源S所成的虛像在直線②上[C]光源S所成的實像在直線①上[D]光源S所成的實像在直線②上
A　[人在岸上觀察到水中點光源S成的像S′，是水中S射向水面的光在水面發生折射后進入人的眼睛，人眼逆著折射光線看到了比S淺的虛像S′(S′在直線①上)，故A正確，BCD錯誤。故選A。]
23．(2023·泰安)“海市蜃樓”在我國古書《史記》《夢溪筆談》中都有記載，下列光現象中與“海市蜃樓”形成原理相同的是(　　)[A]樹木在水中的倒影[B]池水看起來比實際的淺[C]樹蔭下圓形的光斑[D]陽光下人的影子
B　[“海市蜃樓”形成原理是光在不均勻介質中的折射現象。樹木在水中的倒影是平面鏡成像，利用的是光的反射，故A不符合題意；池水看起來比實際的淺是因?yàn)楣庠谒c空氣兩種介質的傳播中發生折射，故B符合題意；樹蔭下圓形的光斑、陽光下人的影子都是光的直線傳播現象，故C、D不符合題意。故選B。]
24．(2024·煙臺)藍藍的天上白云飄，站在湖邊的小明看到清澈的水中魚兒在云中游動，下列說法正確的是(　　)[A]看到的水中的魚是實像　[B]看到的水中的云是實像　[C]看到的水中的云是由于光的折射形成的　[D]看到的水中的魚是由于光的折射形成的
D　[看到的水中的魚是由魚反射的光線從水中斜射入空氣時，在水面發生折射形成的虛像；看到的水中的云屬于平面鏡成像，是由光的反射形成的虛像，D正確。]
25．(2021·棗莊T13)如圖所示，三條互相平行的光線入射到凹凸不平的物體表面上，三條反射光線________(選填“會”或“不會”)平行射出，這種反射________(選填“遵循”或“不遵循”)光的反射定律。
解析：由題圖可知，物體表面凹凸不平，平行光射到粗糙的物體表面時，反射光不再平行，而是射向各個方向，這種反射叫做漫反射，鏡面反射和漫反射都遵守光的反射定律。
26．(4分)(2022·棗莊T20)如圖是某同學利用光具盤探究光從空氣斜射入玻璃中時的光路，經過多次實驗并記錄了如下數據：
(1)實驗中，光具盤除了能讀出入射角和折射角大小外，還具有__________的作用；(2)分析表格中的數據，你能得出的結論(寫出一條即可)：___________________________________________________。
當光從空氣斜射入玻璃中時，折射角小于入射角
(3)根據表格中的數據還可以判斷：當光以35°的入射角從空氣射入玻璃中時，其折射角________(選填“大于”“小于”或“等于”)30°；(4)當光以30°的入射角從玻璃射入空氣中時，其折射角是________。
