人教版九年級物理寒假提升練習專題20 電與磁（11題型）（2份，原卷版+解析版）

這是一份人教版九年級物理寒假提升練習專題20 電與磁（11題型）（2份，原卷版+解析版），文件包含人教版九年級物理寒假提升練習專題20電與磁11題型解析版docx、人教版九年級物理寒假提升練習專題20電與磁11題型學生版docx等2份試卷配套教學資源，其中試卷共73頁， 歡迎下載使用。

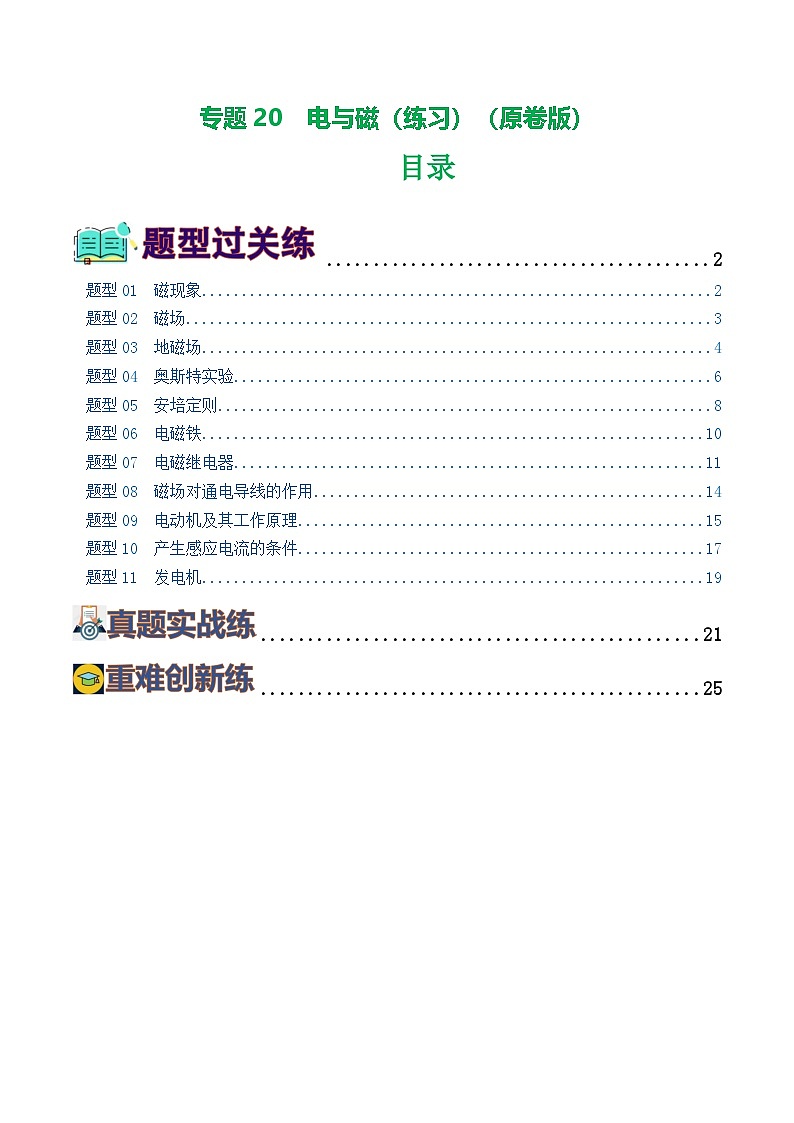

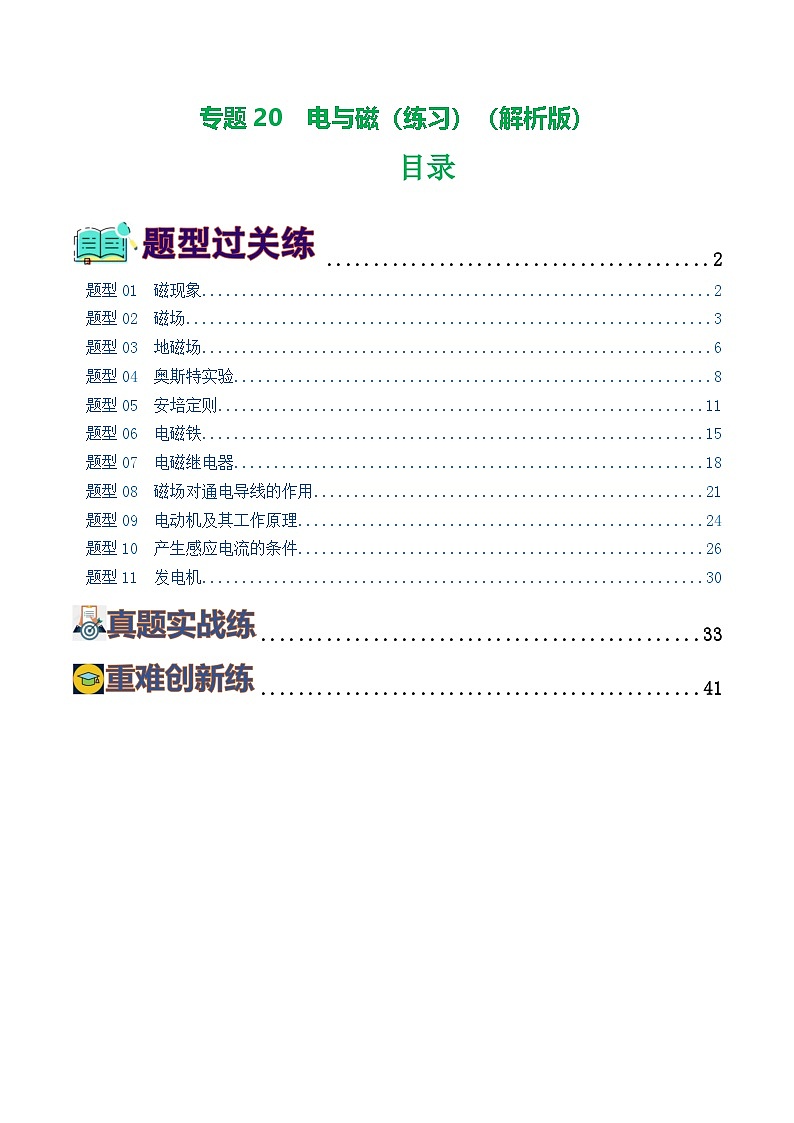

\l "_Tc14943" 題型01 磁現象 PAGEREF _Tc14943 \h 2
\l "_Tc24297" 題型02 磁場 PAGEREF _Tc24297 \h 3
\l "_Tc19958" 題型03 地磁場 PAGEREF _Tc19958 \h 4
\l "_Tc32255" 題型04 奧斯特實驗 PAGEREF _Tc32255 \h 6
\l "_Tc31942" 題型05 安培定則 PAGEREF _Tc31942 \h 8
\l "_Tc120" 題型06 電磁鐵 PAGEREF _Tc120 \h 10
\l "_Tc12096" 題型07 電磁繼電器 PAGEREF _Tc12096 \h 11
\l "_Tc1917" 題型08 磁場對通電導線的作用 PAGEREF _Tc1917 \h 14
\l "_Tc23163" 題型09 電動機及其工作原理 PAGEREF _Tc23163 \h 15
\l "_Tc29202" 題型10 產生感應電流的條件 PAGEREF _Tc29202 \h 17
\l "_Tc20106" 題型11 發電機 PAGEREF _Tc20106 \h 19
\l "_Tc4248" PAGEREF _Tc4248 \h 21
\l "_Tc16511" PAGEREF _Tc16511 \h 25

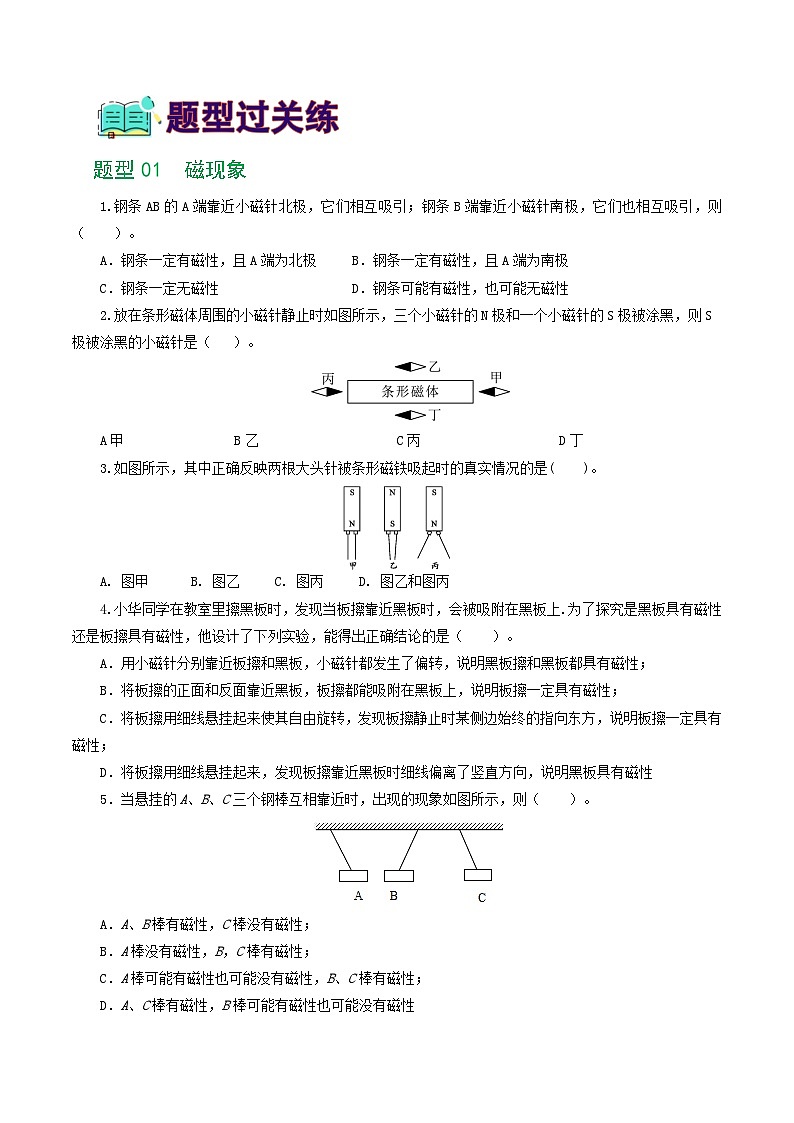

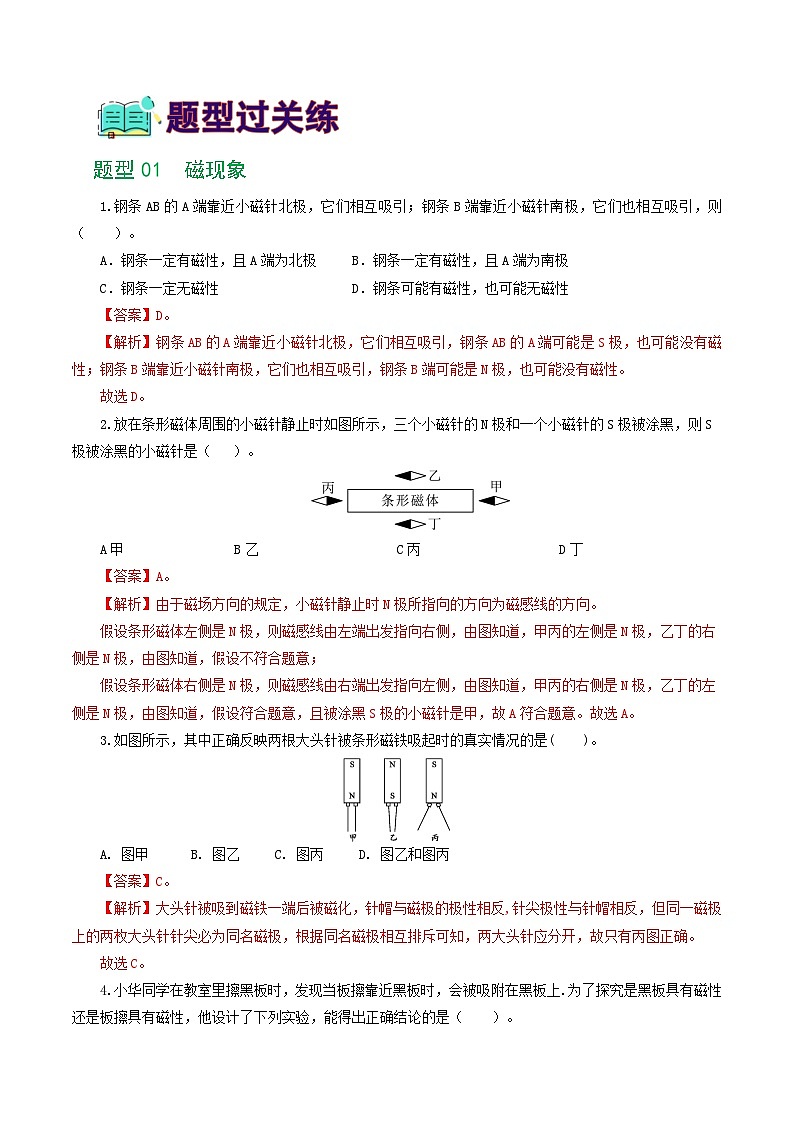

題型01 磁現象
1.鋼條AB的A端靠近小磁針北極，它們相互吸引；鋼條B端靠近小磁針南極，它們也相互吸引，則（ ）。
A．鋼條一定有磁性，且A端為北極 B．鋼條一定有磁性，且A端為南極
C．鋼條一定無磁性 D．鋼條可能有磁性，也可能無磁性
2.放在條形磁體周圍的小磁針靜止時如圖所示，三個小磁針的N極和一個小磁針的S極被涂黑，則S極被涂黑的小磁針是（ ）。
A甲B乙C丙D丁
3.如圖所示，其中正確反映兩根大頭針被條形磁鐵吸起時的真實情況的是( )。
A. 圖甲 B. 圖乙 C. 圖丙 D. 圖乙和圖丙
4.小華同學在教室里擦黑板時，發現當板擦靠近黑板時，會被吸附在黑板上.為了探究是黑板具有磁性還是板擦具有磁性，他設計了下列實驗，能得出正確結論的是（ ）。
A．用小磁針分別靠近板擦和黑板，小磁針都發生了偏轉，說明黑板擦和黑板都具有磁性；
B．將板擦的正面和反面靠近黑板，板擦都能吸附在黑板上，說明板擦一定具有磁性；
C．將板擦用細線懸掛起來使其自由旋轉，發現板擦靜止時某側邊始終的指向東方，說明板擦一定具有磁性；
D．將板擦用細線懸掛起來，發現板擦靠近黑板時細線偏離了豎直方向，說明黑板具有磁性

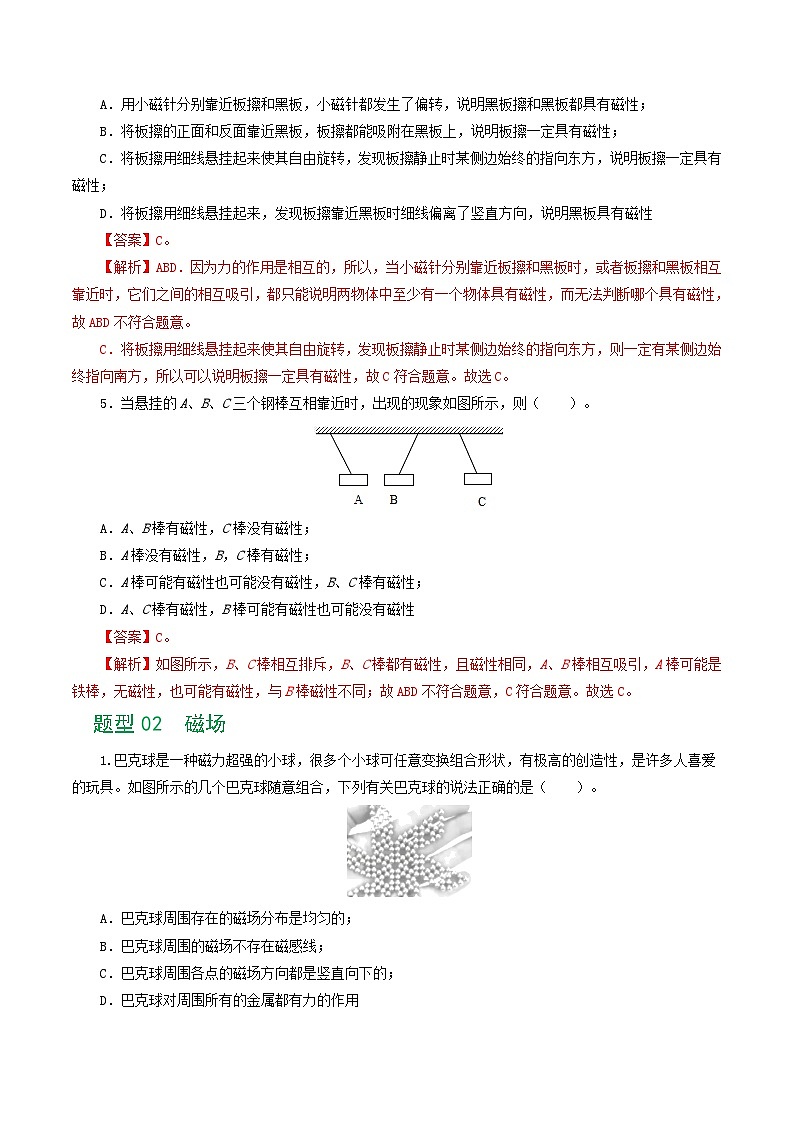

5．當懸掛的A、B、C三個鋼棒互相靠近時，出現的現象如圖所示，則（ ）。
A．A、B棒有磁性，C棒沒有磁性；
B．A棒沒有磁性，B，C棒有磁性；
C．A棒可能有磁性也可能沒有磁性，B、C棒有磁性；
D．A、C棒有磁性，B棒可能有磁性也可能沒有磁性

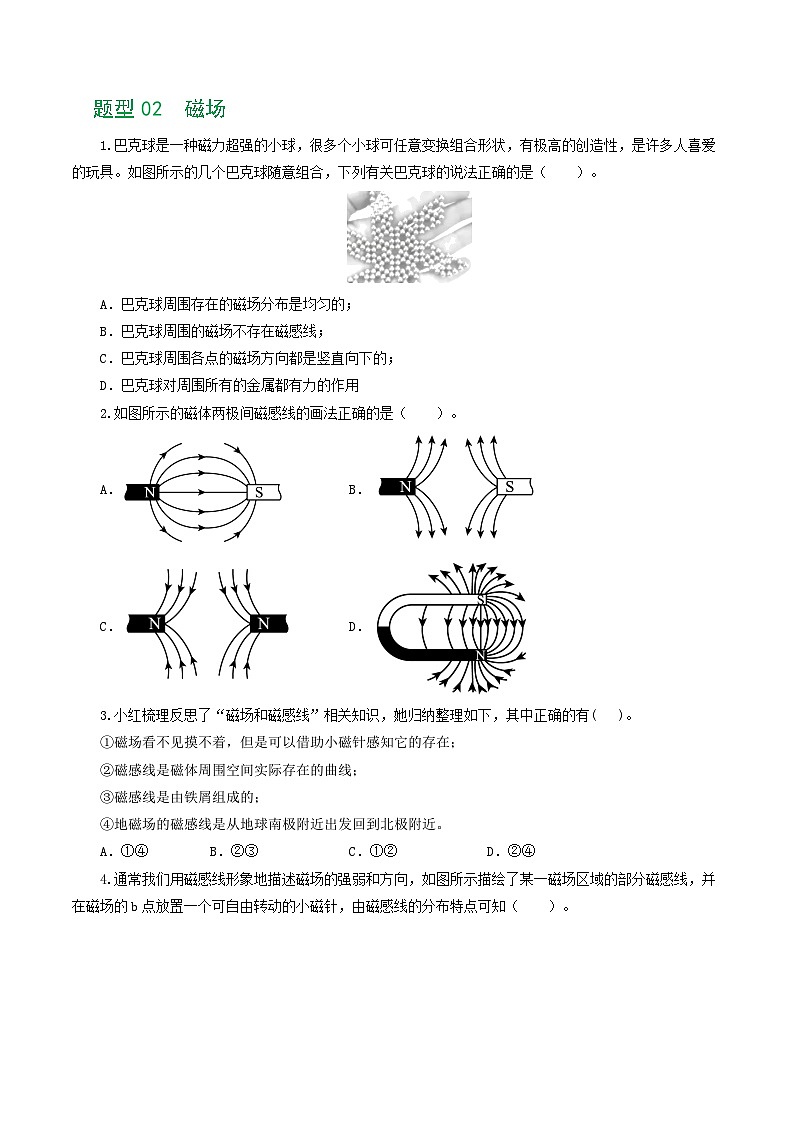

題型02 磁場
1.巴克球是一種磁力超強的小球，很多個小球可任意變換組合形狀，有極高的創造性，是許多人喜愛的玩具。如圖所示的幾個巴克球隨意組合，下列有關巴克球的說法正確的是（ ）。
A．巴克球周圍存在的磁場分布是均勻的；
B．巴克球周圍的磁場不存在磁感線；
C．巴克球周圍各點的磁場方向都是豎直向下的；
D．巴克球?qū)χ車械慕饘俣加辛Φ淖饔?br>2.如圖所示的磁體兩極間磁感線的畫法正確的是（ ）。
A．B．
C．D．
3.小紅梳理反思了“磁場和磁感線”相關知識，她歸納整理如下，其中正確的有( )。
①磁場看不見摸不著，但是可以借助小磁針感知它的存在；
②磁感線是磁體周圍空間實際存在的曲線；
③磁感線是由鐵屑組成的；
④地磁場的磁感線是從地球南極附近出發回到北極附近。
A．①④B．②③C．①②D．②④
4.通常我們用磁感線形象地描述磁場的強弱和方向，如圖所示描繪了某一磁場區域的部分磁感線，并在磁場的b點放置一個可自由轉動的小磁針，由磁感線的分布特點可知（ ）。
A.b點的磁場比a點的磁場弱，小磁針靜止時N極指向Q處；
B.b點的磁場比a點的磁場弱，小磁針靜止時N極指向P處；
C.b點的磁場比a的磁場強，小磁針靜止時N極指向P處；
D.b點的磁場比a點的磁場強，小碰針靜止時N極指向Q處
5.磁體與磁體之間會有力的作用，是因?yàn)榇朋w周圍存在______；綠海龜是著名的航海能手，它是利用______進行導航的。
6.如圖， 畫出條形磁體N極發出的一條磁感線及其方向、標出小磁針的S極。
7.在我們熟悉的各種磁體的磁場中，通電螺線管外部的磁場可能與哪種磁體的相似？小偉用小磁針、條形磁體、通電螺線管來進行探究，實驗操作及現象如圖所示。
（1）比較甲、乙兩圖可知，通電螺線管的外部磁場與______周圍的磁場相似；
（2）比較乙、丙兩圖可知，通電螺線管的外部磁場方向與通過它的______方向有關。
題型03 地磁場
1.（多選）關于地磁場的描述正確的是（ ）。
A．地磁場的北極在地理南極附近；
B．赤道附近地磁場的方向和地面平行；
C．地球上任何地方的地磁場方向都是和地面平行的；
D．在地面上放置一個小磁針，小磁針的南極指向地磁場的南極
2.如圖所示，我國早期的指南針（司南），它是把天然磁石磨成勺子的形狀，放在水平光滑的“地盤”上制成的。東漢學者王充在《論衡》中記載：“司南之杓，投之于地，其柢指南”。關于指南針，下列說法中正確的是（ ）。
A．有的指南針只有一個磁極；
B．自由轉動的指南針，其靜止時指南北是由于地磁場的作用；
C．指南針的指向不會受到附近磁鐵的干擾；
D．指南針周圍不存在磁場
3．如圖所示，這是一個自制的小指南針。用硬紙板和大頭針制作指南針的底座，使縫衣針磁化后，穿過按扣的兩孔，放在底座的針尖上，當小指南針靜止后，針尖指向北方，則下列說法中正確的是（ ）。
A．針尖能指北，是受到磁感線的作用 B．針尖指的是地磁場的南極
C．針尾是指南針的N極 D．針尾所指方向，是該點地磁場的磁場方向
4.《論衡》中記載：“司南之杓、投之于地，其柢指南”。如圖。“柢”即握柄，是磁體的_______極，司南之所以能指南北，是由于受到_______的作用。
5.如圖所示的司南是我國的四大發明之一，司南靜止時能夠指南北說明地球是一個巨大的______；如圖所示，地磁的南極在地理的______附近，地理的兩極和地磁的兩極并不重合，這一現象是我國宋代學者沈括發現的，比西方早400多年。

題型04 奧斯特實驗
1.關于如圖所示的實驗，下列說法中正確的是（ ）。
A這是模擬法拉第電磁感應實驗的場景；
B移走小磁針，電流的磁場消失；
C根據這一現象的原理，制成了電磁鐵；
D將導線斷開，小磁針N極將指向地磁場的北極
2.在探究通電螺線管的磁場特點時，通電螺線管在某狀態下的兩個實驗現象如圖所示，其中小磁針（黑色一端為N極）靜止時的指向情況如圖甲所示。鐵屑靜止時的分布情況如圖乙所示。圖中能正確用磁感線描述這兩個實驗現象的是（ ）。
A.B．C．D．
3.奧斯特實驗：
（1）如圖甲所示，將導線放在靜止的小磁針上方且平行，觸接電源負極后發現小磁針發生偏轉，由此可得出結論，通電導體周圍有___________。
（2）如圖乙所示，將電源正負極對調，重復上述實驗步驟，發現小磁針___________改變。由此可以得出結論 ；___________方向，與電流方向有關。
4．小明在課下通過查閱資料，知道通電線圈相當于一匝通電螺線管，其兩側的磁極與線圈中電流方向的關系也符合安培定則--用右手握住線圈，讓四指指向線圈中電流的方向，則大拇指所指的那端就是線圈的N極。
（1）請你猜想，如圖所示，把兩個線圈A和B掛在水平光滑的固定細桿MN上，且平行靠近放置，當線圈通入如圖所示的方向相同的電流，線圈A和B將互相______（選填：“靠近”“遠離”）。
（2）你猜想的依據是______。
5.如圖示是探究通電直導線周圍磁場的實驗裝置。
（1）小磁針放置在桌面上靜止時，將直導線AB沿______（選填“東西”“南北”或“任意”）方向放置在小磁針正上方，實驗時效果最明顯；
（2）接通電路后，觀察到小磁針偏轉，說明電流周圍存在______，此現象最早是由物理學家______發現的，此時若移去小磁針，上述結論是否成立？______（選填“是”或“否”）；
（3）改變直導線中電流方向，小磁針的偏轉方向發生了改變，說明電流周圍的磁場方向與______有關；
（4）實驗中小磁針的作用是______。
6.小華和小軍在老師辦公室看到一個如圖甲所示的儀器，用一根銅線和一個有兩排孔的平板玻璃制成，銅線依次穿過相鄰的孔繞成一個線圈。老師告訴他這是螺線管。于是，在老師的指導下，他和同學們一起把螺線管接入電路，探究其特點。
（1）他們把一個小磁針放在桌面上，小磁針靜止時指向南北方向。將螺線管通電后靠近該小磁針，發現小磁針發生_______，說明通電螺線管周圍存在磁場。
（2）接著，小華將細鐵屑均勻地灑在玻璃板上，輕輕敲擊玻璃板后，細鐵屑的排列情況如圖乙所示。
①觀察發現靠近螺線管兩端的地方鐵屑分布比較密集，說明螺線管兩端磁場比較_______。
②小華繼續仔細觀察細鐵屑的整體分布情況，發現通電螺線管外部的磁場分布與我們學過的_______磁體的磁場分布情況相似。
③隨后小軍在未通電的螺線管外部放置了八個小磁針，閉合開關磁針指向如圖丙所示，放入小磁針是為了顯示_______。
（3）法國科學家安培認為，通電螺線管的磁場可以看成多個圓形通電線圈的磁場組合而成。他研究提出了著名的分子電流假說：在原子、分子等物質微粒內部，存在著一種_______電流——分子電流（由原子內部電子的繞核運動形成的），分子電流使每個物質微粒都成為微小的磁體，它的兩側相當于兩個磁極。
題型05 安培定則
1.（多選）小磁針靜止在通電螺線管內部，小磁針涂黑的一端為N極，如圖所示。則（ ）。
A．電源的a端是正極，通電螺線管的右端是N極；
B．電源的a端是負極，通電螺線管的右端是S極；
C．電源的b端是正極，通電螺線管的左端是N極；
D．電源的b端是負極，通電螺線管的左端是S極
2.如圖所示，閉合開關S，滑片P向右移動，則螺線管（ ）。
A．左端為S極，磁性增強 B．左端為S極，磁性減弱
C．左端為N極，磁性增強 D．左端為N極，磁性減弱
3.如圖甲是“奮斗”小組制作的“磁浮地球儀”。在地球儀中裝入條形磁鐵，底座中的電磁鐵就可將其穩定地“漂浮”在空中，其工作原理如圖乙所示。下列判斷正確的是（ ）。
A．電磁鐵的上端為N極；
B．電源的左端為正極；
C．地球儀是通過異名磁極互相排斥實現“漂浮”的；
D．滑片P向左移動可增加地球儀“漂浮”的高度
4.攀枝花市某學校研學小組在探究通電螺線管磁場的實驗中，小磁針和螺線箮放置于同水平面內，螺線管為東西朝向，小磁針可在水平面內自由轉動。開關S閉合后，小磁針的指向如圖所示，則電源A端為______（選填“正”或“負”）極。當開關S斷開時，小磁針N極將______（選填“不”、“向北”或“向南”）偏轉。
5.在如圖所示的電路中，請用筆畫線代替導線將電路補全。要求：將滑動變阻器和螺線管組成串聯電路，閉合開關后，螺線管左端為N極，且滑動變阻器的滑片向左移動時，螺線管的磁性增強。
6.放有條形磁體的小車靜止在水平地而上，閉合開關S，條形磁體因受磁力向左運動，請?jiān)趫D中括號里標明電源左端的極性和電磁鐵右端的磁極。
7.通電螺線管左側放一條形磁體，閉合開關后，小磁針靜止在如圖所示的位置。請標出：（1）電源右側的極性（用“+”或“-”表示）；（2）a點磁感線方向；（3）小磁針靜止時右端的磁極（用“N”或“S”表示）。
題型06 電磁鐵
1.圖甲是磁懸浮臺燈，燈泡內部裝有磁體和半導體芯片，燈座內有如圖乙所示電磁鐵。燈座通電后，燈泡會懸浮在燈座上方，半導體芯片發光。下列說法正確的是（ ）。
A. 發光的半導體芯片電阻為零；
B. 燈泡懸浮是利用同名磁極相互排斥的原理；
C. 通電后電磁鐵具有磁性說明磁能生電；
D. 通電后電磁鐵的下端為S極
2.如圖所示，用漆包線（導線表面涂有絕緣漆）繞在圓筒上做成了一個螺線管，用來研究通電螺線管磁性強弱與哪些因素有關。閉合開關后，發現該通電螺線管的磁性較弱，下列措施能夠使它的磁性增強的是（ ）。
A．在圓筒中插入一根鐵芯B．減少線圈匝數
C．滑動變阻器的滑片P向右滑動D．將電源正負極互換
3.如圖所示電路，開關S接到a后，電磁鐵左端為______極，小磁針靜止時，A端是______極。將開關S由a換到b，調節變阻器的滑片P，保持電流表的示數不變，電磁鐵的磁性______（選填“增強”、“減弱”或“不變”）。
4.在“研究電磁鐵”實驗的一組示意圖中，其中 A、B、C三圖線圈的匝數相同，而D圖中線圈的匝數是前面圖的2倍，已知I2＞I1，則比較圖 A、C可知：外形相同的電磁鐵，______一定時，電流越 ______，電磁鐵磁性越強。
5.如圖是研究電磁鐵磁性強弱的實驗裝置，其中E是電磁鐵。只利用此裝置可以研究電磁鐵磁性強弱與______是否有關。閉合開關S后，發現電磁鐵吸引起少量大頭針。為了讓電磁鐵能吸引起更多的大頭針，只利用圖中的器材，可以將滑動變阻器滑片向______移動。（選填“左”或“右”）
6.在探究“影響電磁鐵磁性強弱的因素”的實驗中，小明制成簡易電磁鐵甲、乙，并設計了如圖所示的電路。
（1）實驗中，通過觀察_______來判斷電磁鐵磁性的強弱；
（2）根據圖示的情景可知，_______（選填“甲”或“乙”）吸引的大頭針個數較多，說明電流一定時，線圈的匝數越多，電磁鐵的磁性越_______（選填“強”或“弱”）；當滑動變阻器的滑片向左移動時，電磁鐵甲、乙吸引大頭針的個數增加，說明電流越_______，電磁鐵的磁性越強；
（3）根據右手螺旋定則，可判斷出乙電磁鐵的上端是_______（選填“N”或“S”）極；
（4）電磁鐵吸引的大頭針下端分散的原因是_______。
題型07 電磁繼電器
1.如圖是一種溫度自動報警器的原理圖，在水銀溫度計中封入一段金屬絲下端所指示的溫度為90℃，下列說法錯誤的是（ ）。
A．報警器利用了水銀導電和熱脹冷縮的性質；
B．報警器利用了電磁鐵通電時有磁性斷電時磁性消失的特點；
C．報警器中，水銀溫度計和電磁鐵串聯在電路中；
D．溫度達到90℃時，報警器中的燈亮同時鈴響
2.創新小組的同學們?yōu)閷W(xué)校食堂設計了一個可自動注水的儲水池。如圖是它的簡化裝置圖，電源電壓一定?？刂齐娐分校琑N為壓敏電阻，其阻值隨壓力的變化而變化，R0為定值電阻。閉合開關S1、S2，當池中水位上升到一定高度時，觸點分離，工作電路斷開，注水裝置自動停止注水，當池中水位下降到一定位置時，觸點連接，工作電路接通，注水裝置自動開始注水。下列分析正確的是（ ）。
A水位上升時，電磁鐵磁性變?nèi)魾水位上升時，通過R0電流變小
C水位下降時，R0的電功率變大D水位下降時，RN的阻值會變大
3.（多選）如圖所示是燃油汽車啟動裝置的電路簡圖。汽車啟動時，需將鑰匙插入儀表盤上的鑰匙孔并旋轉，則下列分析正確的是（ ）。
A．旋轉鑰匙相當于閉合開關；
B．電磁鐵是利用電流的熱效應來工作的；
C．電磁鐵通電后電磁鐵的上端為N極；
D．電動機工作時將電能全部轉化為機械能
4.如圖所示，R0是一個光敏電阻，光敏電阻的阻值隨光照強度的增加而減小，R是電阻箱（已調至合適阻值），它們和繼電器組成自動控制電路來控制路燈，白天燈熄，夜晚燈亮。下列說法正確的是（ ）。
A．白天流過R0的電流比夜晚大；
B．給路燈供電的電源應接在b、c兩端；
C．白天R0兩端的電壓比夜晚大；
D．白天，如果將電阻箱R的阻值調大則路燈也可能變成亮
5.如圖甲所示的智能電梯在有、無人乘坐時會以不同的速度運行，這樣可以節約用電。圖乙所示是其控制電路圖，R是一個壓敏電阻，其阻值隨壓力的減小而增大。當有人走下電梯后，左側電路中電流______（選填“增大”、“減小”或“不變”），則圖中電磁鐵的磁性將______（選填“增強”、“減弱”或“不變”），電動機的功率將______（選填“變大”、“變小”或“不變”）。
6.2021年12月9日，三位航天員在我國自己的空間站為我們上了一堂生動的太空課，葉光富老師讓我們親眼目睹了心肌細胞跳動有力，心肌細胞需要在恒溫箱中培養，如圖甲所示為一恒溫箱溫控電路，控制電路電源電壓為24V，電熱絲和熱敏電阻R均置于恒溫箱內，熱敏電阻R的阻值隨溫度變化關系如圖乙所示。恒溫箱溫控電路工作原理是：當電流小于0.6A時，電熱絲通電加熱；當電流大于0.8A時，電熱絲停止加熱。
（1）則加熱電路電源應接在______（選填“a、b”“c、d”或“e、f”）兩端；
（2）當滑動變阻器R' =20Ω時，通過計算說明恒溫箱內的溫控范圍；( )
（3）當溫度為30℃，R' =25Ω時，滑動變阻器工作1min產生的熱量。( )
題型08 磁場對通電導線的作用
1．下列家用電器中，主要利用“磁場對通電導體有力的作用”這一原理工作的是（ ）。
A．電風扇B．電飯煲C．微波爐D．冰箱
2．如圖所示，閉合開關，銅棒向右運動，為使開關閉合后銅棒向左運動，下列操作可行的是（ ）。
A．換用更細的銅棒 B．將磁體的N、S極對調
C．向左移動滑動變阻器的滑片 D．將電源正、負極和磁體N、S同時對調
3．如圖所示，磁鐵上下擺放形成穩定磁場，取閉合回路的一部分直導體ab沿東西方向放置于兩磁鐵中間，當閉合開關，該磁場對導體ab產生向北的作用力，則下列哪種方式可以使得該磁場對導體ab的作用力方向向東（ ）。
導體ab沿東西方向放置
A．導體ab沿南北方向B．導體ab沿南北方向
C．導體ab沿東西方向 D．導體ab沿東西方向
4.如圖所示的實驗中，閉合開關，觀察到鋁棒向左運動，實驗現象說明磁場對____________有力的作用，利用這一原理可以制成____________機；斷開開關，對調電源正、負兩極，重新接入電路，再次閉合開關，觀察到鋁棒向____________運動。
5.如圖所示，放在磁場中的導體棒ab通過水平光滑金屬導軌與螺線管、開關和電源構成閉合回路，可自由轉動的小磁針靜止在圖示位置。
（1）在圖中標出閉合開關瞬間螺線管中電流方向、螺線管左端的極性和小磁針N極的偏轉方向______；
（2）閉合開關后導體棒將沿______（選填“水平”或“豎直”）方向運動。
題型09 電動機及其工作原理
1.下列裝置，主要部件不是電動機的是（ ）。
A．電飯鍋 B．吸塵器 C．洗衣機 D．吸排油煙機
2.圖示為直流電動機的工作原理圖。線圈abcd處于向右的磁場中，兩個銅半環E和F跟線圈兩端相連，可隨線圈一起轉動，兩半環中間斷開，彼此絕緣；A和B是電刷，它們分別跟兩個半環接觸，使電源和線圈組成閉合電路。在圖示位置，電流沿dcba流過線圈，dc邊受到磁場的作用力向下，則（ ）。
A．線圈在圖示位置時，ab邊受到磁場的作用力向下；
B．線圈由圖示位置轉過180時，電流沿dcda流過線圈；
C．線圈由圖示位置轉過180°時，dc邊受到磁場的作用力向下；
D．線圈由圖示位置轉過180°時，ab邊受到磁場的作用力向下
3．如圖所示，小明同學做了一個小直流電動機模型。同學們圍著觀看線圈的持續轉動，一起分享著他的成果。下列關于此直流電動機模型的說法，你認為正確的是（ ）。
A．此電動機模型是根據電磁感應的原理制成的；
B．線圈兩端（作為轉軸）的漆皮應全部刮去，這樣才可持續轉動；
C．轉動過程中，CD邊始終受方向不變的磁場力；
D．線圈兩端（作為轉軸）的漆皮應一端全部刮去，另一端刮去半周，這樣才可持續轉動下去
4.下列與電動機工作原理相同的是（ ）。
A．B． C．D．
5.在直流電動機結構中,換向器的作用是( )。
A.改變磁感線的方向 B.改變線圈的轉動方向
C.改變線圈中的電流方向 D.使線圈中的電流方向和轉動方向同時改變
6.如圖所示，是某同學在科技節上展示的作品結構圖。該作品的工作原理是通電線圈在______中受力轉動，它就是一個自制的______機模型圖。
7.如圖所示是一種動圈式耳機的內部結構示意圖。當音圈中有大小和方向反復變化的電流通過時，音圈帶動音膜振動發聲，這是由于磁場對______有力的作用，此現象中能量的轉化情況是______。
題型10 產生感應電流的條件
1.下列關于電與磁的說法中正確的是（ ）。
A．發電機能夠把機械能轉化為電能；
B．導體中的負電荷在做定向移動時不一定產生磁場；
C．導體在磁場中做切割磁感線運動時，導體中就會產生感應電流；
D．電磁鐵磁性強弱只與通過電磁鐵線圈的電流大小有關
2.在科學晚會上，小明所在的科技小組展示了一個“隔物推物”的節目，其原理如圖所示，甲、乙兩線圈分別懸掛在兩個蹄形磁鐵的磁場中，兩線圈通過導線連接構成一個閉合電路。用手推動甲線圈擺動時，乙線圈會隨之?dāng)[動。對于這個過程下列說法正確的是（ ）。
A．甲線圈相當于用電器，乙線圈相當于電源 B．推動甲線圈擺動時機械能轉化為電能
C．乙線圈隨之?dāng)[動時機械能轉化為電能 D．乙線圈擺動是電磁感應現象
3.（多選）手機無線充電方便了人們的生活，如圖所示，它的原理是送電線圈通過一定頻率的交流電，線圈的周圍形成交變的磁場，通過電磁感應在受電線圈中產生一定的感應電流，從而將能量從發射端轉移到接收端。關于無線充電下列說法中正確的是（ ）。
A．利用受電線圈的原理可以制成電動機 B．送電線圈是利用電磁感應原理工作的
C．受電線圈的原理與發電機工作原理相同 D．手機充電時將電能轉化為化學能
4.如圖所示，AB和CD是兩根固定且平行的水平金屬導軌，符號“×”表示垂直于紙面指向紙而里的磁場的磁感線。現將銅棒EF和GH垂直放在金屬導軌上，當拉動GH使其向左或向右移動時，發現EF也向左或向右移動。則GH棒上發生的能量的轉化是__________；請解釋發生上述現象的原因_______。
5.同學們做實驗的裝置如圖所示，閉合開關，先將導體ab靜止，導體cd也靜止；然后將導體ab豎直上下移動，導體cd還靜止；再將導體ab水平向右移動，導體cd也隨之運動起來。初步可知：閉合電路的一部分導體在磁場中做______運動時，導體中就產生電流。實驗裝置右側這部分相當于______（選填“電動機”或“發電機”）；如果導體ab水平變?yōu)橄蜃筮\(yùn)動，則導體cd的運動方向______（選填“會”或“不會”）改變。
6.如圖甲所示是探究“感應電流產生的條件”的實驗裝置。
（1）閉合開關，導體ab上下運動時，靈敏電流計的指針______（選填“偏轉”或“不偏轉”）；
（2）在實驗中，發現靈敏電流計的指針偏轉角度較小，請寫出一種增大感應電流的方法______；
（3）同學們把實驗裝置改裝成圖乙所示，閉合開關，當讓導體棒ab做切割磁感線運動時，導體棒cd將會______（選填“運動”或“靜止”），原因是______。
7.如圖，在“探究什么情況下磁可以生電”實驗中：
（1）比較1、2（或1、3）實驗想象可知，閉合電路的一部分導體在磁場中做________運動時，導體中就產生電流；
（2）要使感應電流方向發生改變，可采取的具體措施是：___________；（選填字母）
A．使用磁性更強的磁體
B．保持磁體靜止，只改變導體水平運動的方向
C．上下調換磁極，同時改變導體水平運動的方向
（3）從能量的角度來分析，感應電流的產生過程是___________能轉化為電能：
（4）如果將電流表換成___________，可以探究磁場對通電導體的作用。
題型11 發電機
1.家用電磁爐的內部有一金屬線圈，當線圈中通入交流電后會產生變化的磁場。金屬器皿放在電磁爐上時，金屬器皿內就會產生電流，將電能轉化為內能來加熱食物。下列設備中利用“磁生電”原理工作的是（ ）。
A．電風扇B．電飯鍋C．電磁繼電器D．動圈式話筒
2.細心的同學發現許多地區的很多山頭都安裝有如圖所示的風力發電機，下列說法正確的是（ ）。
A．風力發電機是根據電磁感應原理制成的；
B．風力發電機是根據通電導體在磁場中受力運動的原理制成；
C．風力發電是根據電流的磁效應制成的；
D．風力發電是把電能轉化為機械能
3.如圖所示為直流電動機的工作原理圖，以下相關的分析中正確的是（ ）。
A．電動機的工作原理是電磁感應；
B．電動機工作過程中，消耗的電能全部轉化為機械能；
C．電動機工作過程中，線圈中的電流方向保持不變；
D．電動機工作過程中，線圈中也產生感應電流
4．（多選）圖中的a表示垂直于紙面的一根導線，它是閉合電路的一部分。當它在磁場中按箭頭方向運動時，能夠產生感應電流的是（ ）。
A．B．C．D．
5.如圖所示，一種環保型手電筒，筒內有一個能滑動的圓柱形永磁鐵，外圈套著一個線圈。只要將手電簡沿圖中箭頭方向來回?fù)u動，手電筒的小燈就能發光。下列與此手電筒工作原理相同的是（ ）。
A. 電動機B. 電熱水壺
C. 發電機D. 揚聲器
6.圖是一種手壓電筒，按壓手柄，塑料齒輪帶動線圈內磁性飛輪高速旋轉，使燈泡發光。圖中能反映這一過程工作原理的是（ ）。
A．B．C． D．
1. （2023·深圳）下列現象中可以證明地磁場客觀存在的是（ ）。

A. 如圖A兩個綁著磁鐵的小車他們相對的兩面分別是N級和S級他們相互吸引；
B. 如圖B“司南之杓，投之于地，其柢指南”；
C. 如圖C通電螺線管吸引鐵釘；
D. 如圖D小白同學制作的手搖發電機
2. （2023·武威）如圖所示的現象中，下列說法不正確的是（ ）。

A. 圖甲中，驗電器的金屬箔片張開，是因?yàn)楫惙N電荷相互吸引；
B. 圖乙中，放在通電導線下方的小磁針發生偏轉，說明電流周圍存在磁場；
C. 圖丙中，導體運動時靈敏電流計指針發生偏轉，說明利用磁場可以產生電流；
D. 圖丁中，閉合開關后，向右移動滑動變阻器滑片時，電磁鐵的磁性會減弱
3. （2023·龍東）如圖所示的四個實驗，反映揚聲器的工作原理的是（ ）。
A. B.
C. D.
4. （2023·廣東）如題圖所示，小明用線圈、條形磁鐵和靈敏電流計來驗證電磁感應現象，下列不能使靈敏電流計指針發生偏轉的操作是（ ）。
A. 線圈不動，磁鐵快速向上B. 線圈不動，磁鐵快速向下
C. 磁鐵不動，線圈快速向上D. 線圈和磁鐵同時同速向上
5. （2023·牡丹江）下列設備中，利用磁場對通電導體的作用而工作的是（ ）。
A. 發電機B. 電動機C. 電磁繼電器D. 電水壺
6. （2023·綏化）如圖是巨磁電阻（GMR）的特性原理示意圖，巨磁電阻的阻值隨所在磁場強度的增強而減小，如果閉合S1、S2并使滑片P向右滑動，下列說法正確的是（ ）。
A. 電壓表示數變小B. 指示燈亮度變暗
C. 電流表示數變大D. 巨磁電阻（GMR）阻值變小
7. （2023·宜昌）如圖甲把一臺手搖發電機跟小燈泡連接起來，使線圈在磁場中轉動，可以看到小燈泡會發光。下列說法正確的是（ ）。
A. 發電機是利用電流的磁效應來工作的；
B. 發電機將電能轉化為了機械能；
C. 線圈轉得越快，小燈泡越亮；
D. 如果將小燈泡換成如圖乙的電流表，指針一直偏向右邊
8. （2023·湘潭）（多選）圖是汽車尾氣中CO濃度的檢測電路示意圖。氣敏電阻R1的阻值隨CO濃度增大而減小，R2是滑動變阻器，開關S閉合，當CO濃度高于某一設定值時，電鈴報警。下列說法正確的是（ ）。
A. 電磁鐵的上端是N極；
B. 電鈴應接在A和B之間；
C. 當CO濃度升高時電磁鐵的磁性減弱；
D. 電源用久后，U1減小，CO的報警濃度會變高
9. （2023·恩施州）如圖所示，學習奧斯特，探究通電導體周圍的磁場。
（1）當閉合開關的瞬間，會觀察到小磁針___________；通過改變電池___________的連接，可以改變電路中的電流方向；
（2）此現象說明，電流方向會影響電流所產生磁場的___________。
10. （2023·懷化）法拉第發現“閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中就產生感應電流”的現象，能產生這一現象的實驗裝置是圖_______（選填“甲”或“乙”）。丙圖是電動機的工作原理，該電動機工作時能量轉化是______________（選填“機械能轉化為電能”或“電能轉化為機械能”）。
11. （2023·南京）利用大頭針可以說明一些物理知識。
（1）圖甲所示，小明所說“多”是指鐵釘?shù)腳_____比大頭針大；
（2）圖乙所示，燈泡發光，說明大頭針具有______性；
（3）圖丙所示，大頭針被吸引，說明通電線圈周圍存在______。
12. （2023·大慶）如圖，用筆畫線代替導線將圖中實物連接起來。要求：閉合開關后，通電螺線管的上端為N極，當滑動變阻器的滑片P向左移動時，通電螺線管的磁性增強。
13. （2023·吉林）請?jiān)趫D中標出通電螺線管的電流方向和磁感線方向。
14. （2023·鄂州）物理小組的同學們利用如圖所示的實驗裝置，探究導體在磁場中運動時產生感應電流的條件。
（1）磁鐵不動，閉合開關，導體棒沿___________（選填“上下”、“左右”或“前后”）方向運動時，靈敏電流計指針會發生偏轉；
（2）斷開開關，無論磁鐵如何放置、導體棒怎樣運動，靈敏電流計指針都不發生偏轉。由此得出結論：___________電路的一部分導體在磁場中做切割磁感線運動時，電路中就產生感應電流；
（3）該實驗在探究過程中，是將___________能轉化成電能，生活中的___________（填“電動機”或“發電機”）是根據這一原理制成的。
15. （2023·濟南）實驗室備有嵌入螺線管的玻璃板和電源，小明和小亮分別選用鐵屑和小磁針來“探究通電螺線管外部磁場的方向”。
（1）小明在螺線管周圍的玻璃板上均勻地撒上一層鐵屑。給螺線管通電后，輕敲玻璃板，小明觀察到螺線管周圍鐵屑的分布情況如圖甲所示。

小明的實驗說明，通電螺線管外部的磁場和_________外部的磁場相似；
（2）小亮在螺線管周圍的玻璃板上整齊、均勻地放置了32個小磁針，如圖乙所示。給螺線管通電后，小亮觀察到這32個小磁針的指向更接近于下圖中的_________。
A． B． C． D．
（3）小明的實驗方案具有明顯的不足，其不足之處是_________；
（4）為了彌補小明實驗方案的不足，請?zhí)岢鲆粭l改進建議：_________。
1. （2023·濟寧）現在醫學上使用的心肺機的功能之一是用“電動泵”替代心臟，推動血液循環。如圖所示，當線圈中的電流從a流向b時，線圈的左端為______極，此時活塞將向______運動。
2. （2023·株洲）根據人教版初中物理教材電與磁內容繪制的知識結構如圖甲所示。

（1）圖甲中A為發電機的原理，即______；B為廣播、移動電話傳遞信息的載體，即______；
（2）圖乙為兩個磁極間的磁感線分布情況。根據磁感線的方向可知，這是一對______（填“同名”或“異名”）磁極，位于圖中C點的小磁針靜止時北極指向______（填“上”或“下”）方。
3. （2023·廣州）用電動機豎直提升重物。

（1）圖1中重物上升過程經過M、N、O、P點，其速度在MN段不斷增大，在NO段不變，在OP段不斷減小，忽略空氣阻力，則重物在（ ）。
A.MN段動能不變 B.MN段機械能不變
C.NO段機械能增大 D.OP段重力勢能減小
（2）圖1中ab邊所受磁場的作用力為F。把電源的正負極對調再接入電路，閉合開關，線圈abcd轉至圖2所示位置，則（ ）。
A.圖1中流過ab邊的電流方向是從b到a
B.圖1中cd邊受到磁場作用力的方向與F的相同
C.圖2中ab邊受到磁場作用力的方向與F的相反
D.圖2中cd邊受到磁場作用力的方向與F的相反
4.（2023·牡丹江）【細心觀察，勤于思考】
（1）如圖甲所示，將小鐵釘靠近磁鐵N極，小鐵釘被吸引獲得______性。此時，小鐵釘相當于一個______，釘尖是______極。如圖乙所示，給磁鐵加熱一段時間后，小鐵釘會掉落，表明磁鐵的磁性可能與______有關；
（2）用一個磁性很強的磁鐵球靠近一塊鋁板，鋁板______（選填“能”或“不能”）被吸引。如圖丙所示，把磁鐵球做成單擺懸掛起來，使其來回?cái)[動，將鋁板放到擺的下方，當磁鐵球靠近鋁板時，擺動速度明顯變小，并且很快停止擺動。磁鐵球在鋁板上方擺動，相當于鋁板在磁場中運動，可能會產生______。
5. （2023·寧夏）如圖甲是電接水銀溫度計某結構時，在水銀溫度計的密封玻璃管中裝入一段金屬絲，金屬絲上端與調溫相連，轉動調溫螺桿金屬絲在管內上下移動，水銀和金屬絲分別與電源兩極相連。有的同學制作了一個電磁鐵利用此溫度計及其他元件，設計了一個恒溫電熱器，如圖乙所示，當溫度升高到設定值，電熱絲停止加熱，溫度低于設定值，電熱絲開始加熱，達到保持恒溫的目的。
（1）水銀溫度計相當于電路中的______（填組成電路的元件名稱）；
（2）工作原理：
①當溫度升高到設定值，______，電熱絲停止工作；
②當溫度低于設定值，______，電熱絲開始工作；
（3）按照該設計組裝好電路測試時發現，當溫度上升，控制電路接通后，動靜觸點沒有斷開試分析原因（寫出一條即可）______
（4）若電熱絲的額定功率為500w，正常工作10分鐘產生的熱量是多少？（ ）
序號
實驗操作
電流表指針偏轉情況
1
保持導體與磁體靜止
不偏轉
2
保持磁體靜止，導體水平向左切割磁感線
向右偏轉
3
保持磁體靜止，導體水平向右切割磁感線
向左偏轉
…
