人教版九年級物理寒假提升練習專題17 電功率（7題型）（2份，原卷版+解析版）

這是一份人教版九年級物理寒假提升練習專題17 電功率（7題型）（2份，原卷版+解析版），文件包含人教版九年級物理寒假提升練習專題17電功率7題型解析版docx、人教版九年級物理寒假提升練習專題17電功率7題型學生版docx等2份試卷配套教學資源，其中試卷共67頁， 歡迎下載使用。

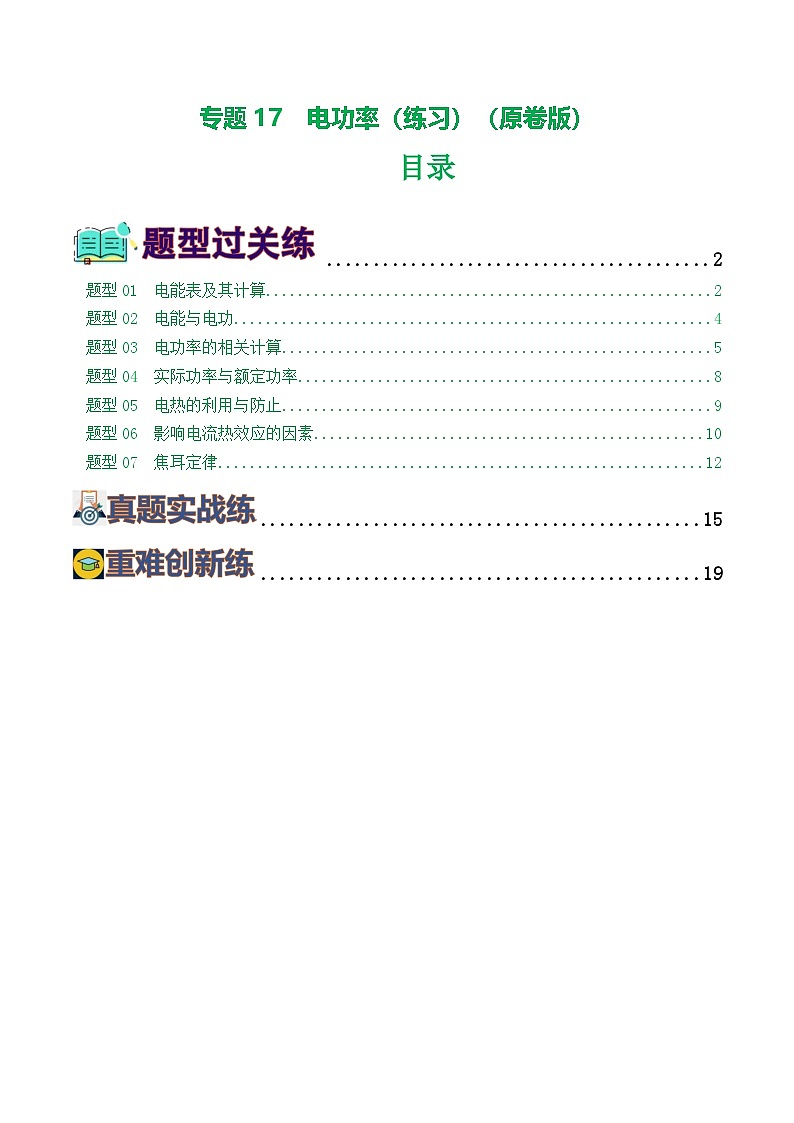

TOC \ "1-3" \h \u \l "_Tc27856" PAGEREF _Tc27856 \h 2
\l "_Tc28128" 題型01 電能表及其計算 PAGEREF _Tc28128 \h 2
\l "_Tc22067" 題型02 電能與電功 PAGEREF _Tc22067 \h 4
\l "_Tc19937" 題型03 電功率的相關計算 PAGEREF _Tc19937 \h 5
\l "_Tc15186" 題型04 實際功率與額定功率 PAGEREF _Tc15186 \h 8
\l "_Tc573" 題型05 電熱的利用與防止 PAGEREF _Tc573 \h 9
\l "_Tc6579" 題型06 影響電流熱效應的因素 PAGEREF _Tc6579 \h 10
\l "_Tc222" 題型07 焦耳定律 PAGEREF _Tc222 \h 12
\l "_Tc11305" PAGEREF _Tc11305 \h 15
\l "_Tc2962" PAGEREF _Tc2962 \h 19

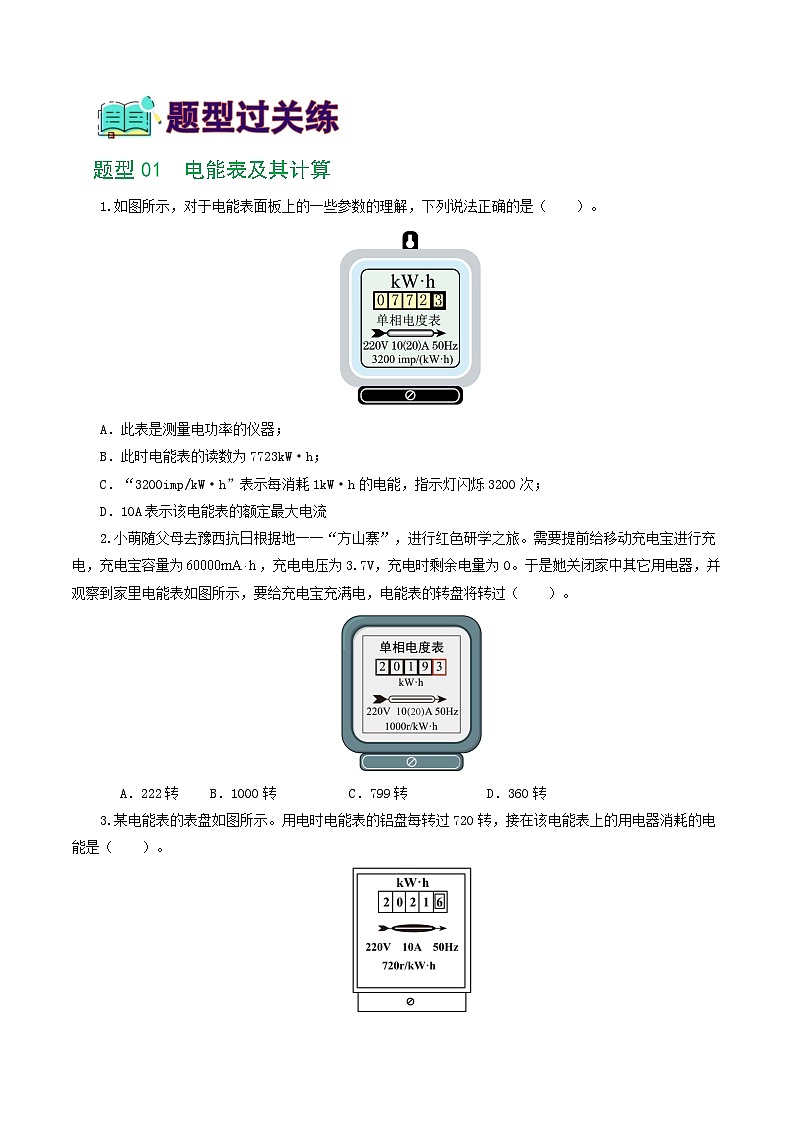

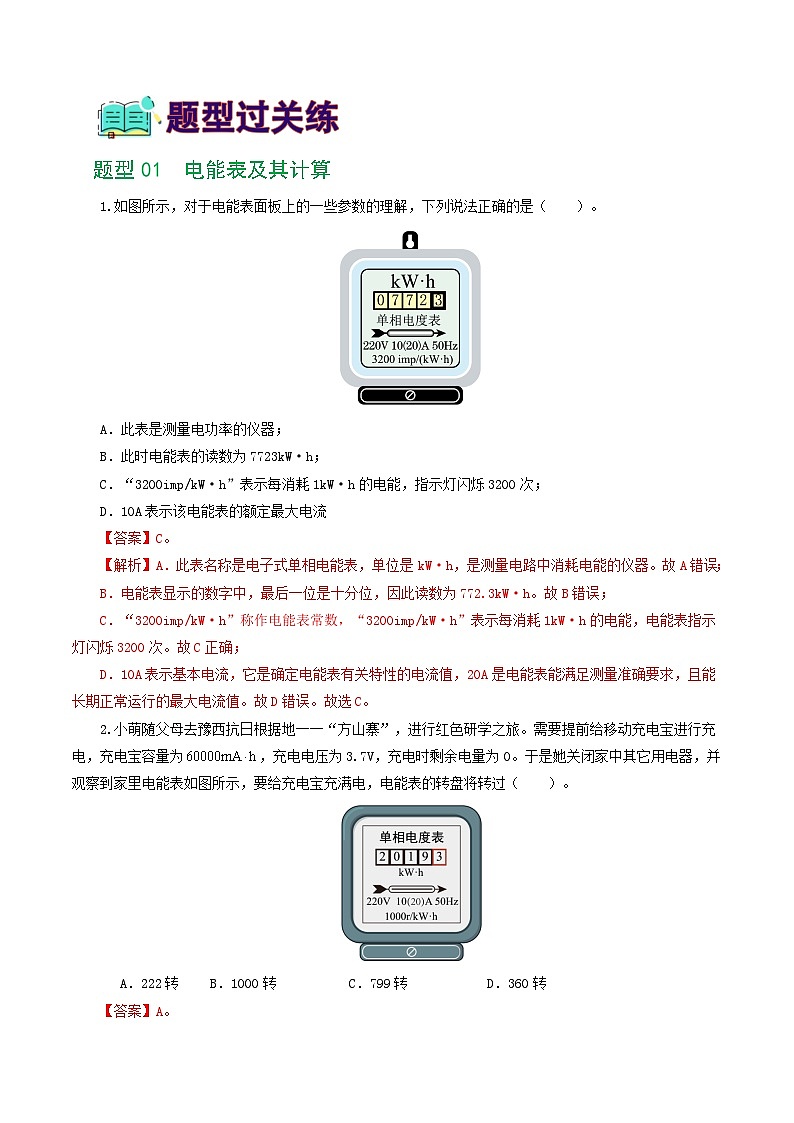

題型01 電能表及其計算
1.如圖所示，對于電能表面板上的一些參數的理解，下列說法正確的是（ ）。
A．此表是測量電功率的儀器；
B．此時電能表的讀數為7723kW·h；
C．“3200imp/kW·h”表示每消耗1kW·h的電能，指示燈閃爍3200次；
D．10A表示該電能表的額定最大電流
2.小萌隨父母去豫西抗日根據地一一“方山寨”，進行紅色研學之旅。需要提前給移動充電寶進行充電，充電寶容量為，充電電壓為3.7V，充電時剩余電量為0。于是她關閉家中其它用電器，并觀察到家里電能表如圖所示，要給充電寶充滿電，電能表的轉盤將轉過（ ）。
A．222轉B．1000轉C．799轉D．360轉

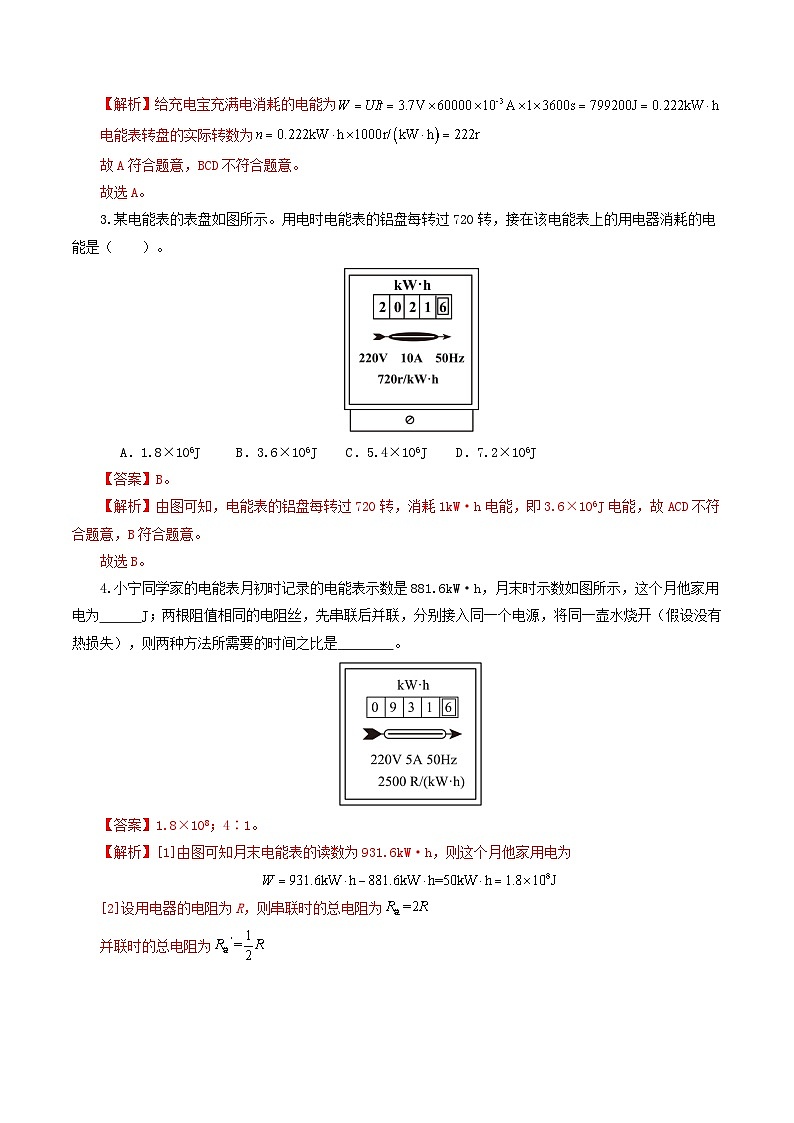

3.某電能表的表盤如圖所示。用電時電能表的鋁盤每轉過720轉，接在該電能表上的用電器消耗的電能是（ ）。

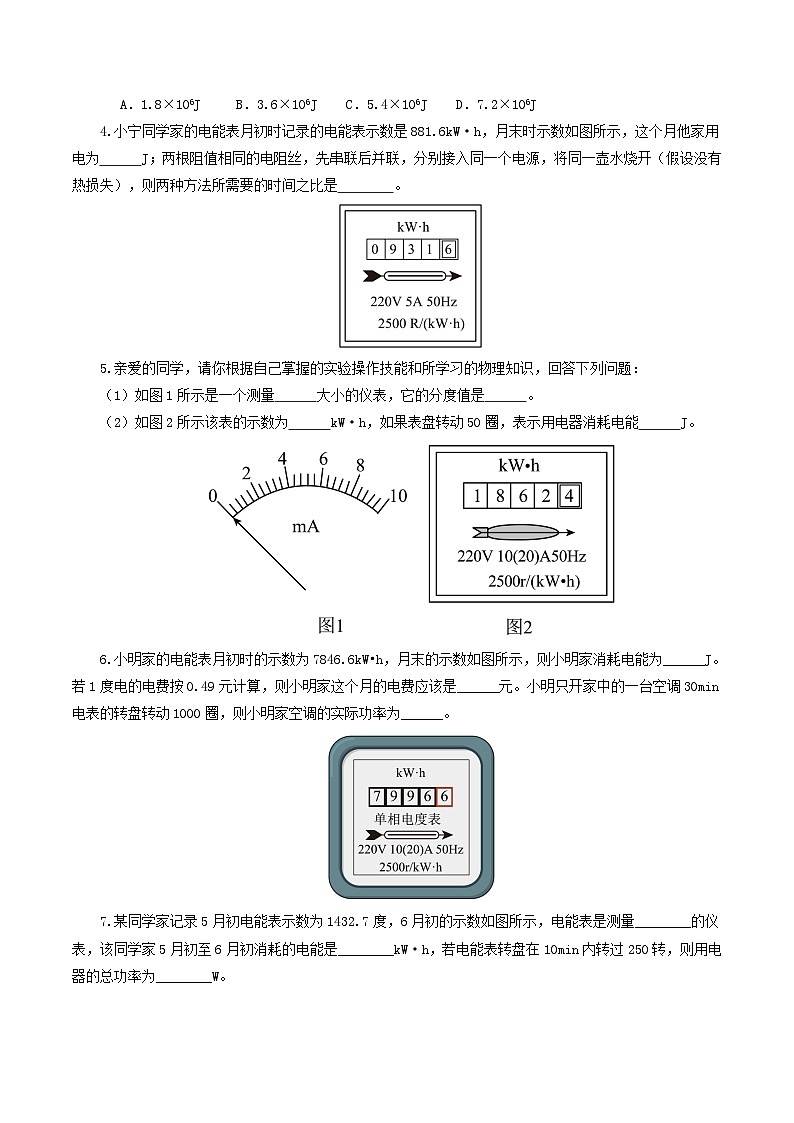

A．1.8×106J B．3.6×106J C．5.4×106J D．7.2×106J
4.小寧同學家的電能表月初時記錄的電能表示數是881.6kW·h，月末時示數如圖所示，這個月他家用電為 J；兩根阻值相同的電阻絲，先串聯后并聯，分別接入同一個電源，將同一壺水燒開（假設沒有熱損失），則兩種方法所需要的時間之比是 。
5.親愛的同學，請你根據自己掌握的實驗操作技能和所學習的物理知識，回答下列問題：
（1）如圖1所示是一個測量 大小的儀表，它的分度值是 。
（2）如圖2所示該表的示數為 kW·h，如果表盤轉動50圈，表示用電器消耗電能 J。
6.小明家的電能表月初時的示數為7846.6kW?h，月末的示數如圖所示，則小明家消耗電能為______J。若1度電的電費按0.49元計算，則小明家這個月的電費應該是______元。小明只開家中的一臺空調30min電表的轉盤轉動1000圈，則小明家空調的實際功率為______。
7.某同學家記錄5月初電能表示數為1432.7度，6月初的示數如圖所示，電能表是測量________的儀表，該同學家5月初至6月初消耗的電能是________kW·h，若電能表轉盤在10min內轉過250轉，則用電器的總功率為________W。
題型02 電能與電功
1．關于電能、電功，下列說法正確的是( )。
A．導體兩端的電壓越大，通電時間越短，消耗的電能就越多；
B．通過導體的電流越大，通電時間越長，電流做功就越大；
C．電流通過用電器的過程就是電能轉化為其他形式的能的過程；
D．白熾燈消耗的電能一定比節能燈多
2.如圖所示的家用電器中，工作時主要將電能轉化為機械能的是（ ）。
A．電飯鍋B．筆記本電腦
C．電風扇D．電視機
3.甲乙兩個小燈泡串聯，閉合開關，甲乙兩燈兩端的電壓之比為1∶2，工作一段時間后甲乙兩燈消耗的電能之比是（ ）。
A．1:2B．3:1C．2:1D．1:3
4.甲、乙、丙三個導體串聯在電路中，它們材料相同、均為圓柱體，規格如表所示，通電1min，電流通過甲、乙、丙做的功分別為，則（ ）。
A． B． C． D．
5.某款手機的超級快充充電器最大充電電流可達5A。查詢到使用手機電池型號如圖所示。假設充電器始終以最大充電電流充電，且把電池充滿，只需要______min，電池充滿電后存儲的電能為______J。若手機的待機電流為15mA，則該手機最長待機時間為______h。
6.如圖所示是某家用電子式電能表的表盤，該電能表的標定電流是_____A，表盤上顯示已用電_____kW?h。若將某用電器單獨接在該電能表上正常工作3min，電能表指示燈閃爍了32次，該用電器在上述時間內消耗的電能為______kW?h。
7.如圖甲所示，當開關S由接點1轉到接點2時，電壓表示數變化如圖乙所示，則開關接2時，燈泡L2兩端的電壓是 V；此時L1和L2消耗的電能之比W1：W2＝ 。
題型03 電功率的相關計算
1.兩燈泡L1、L2（R1＝3R2）。若將其串聯在某電源上，兩燈的總功率為P串，若將其并聯在同一電源上，兩燈的總功率為P并，則P串：P并為（ ）。
A．3:16B．3:4C．4:3D．1:3
2.標有“220V24W”的甲燈和標有“220V40W”的乙燈銘牌如圖所示，下列說法中正確的是（ ）。
A．兩燈均正常發光時，甲燈的電阻小于乙燈的電阻；
B．串聯后接在220V的電路中，因?yàn)橥ㄟ^它們的電流相等，所以一樣亮；
C．串聯后接在220V的電路中，因?yàn)榧谉魧?shí)際功率較大，所以甲燈較亮；
D．串聯后接在220V的電路中，因?yàn)橐覠纛~定功率較大，所以乙燈較亮
3.有兩只燈泡L1、L2，分別標有“220V 100W”和“220V 40W”的字樣。若不考慮溫度對燈絲電阻的影響，下列說法中正確的是（ ）。
A．兩燈正常發光時，L1的電阻較大；
B．兩燈并聯接入220V的電路，L1、L2消耗功率之比是2∶5；
C．兩燈串聯接入220V的電路，L2燈更亮；
D．兩燈正常發光時，甲消耗的電能比乙多
4.如圖所示，電源電壓和燈L的電阻不變，燈L上標有“6V 3W”字樣。當開關S閉合，滑片P移至a端時，電流表的示數為1.0A，燈L正常發光；當開關S斷開，滑片P移至b端時，電源電壓U和燈L消耗的電功率P為（ ）。
A．6V、1.5WB．6V、0.75WC．3V、1.5WD．3V、0.75W
5.如圖1所示，電源電壓保持不變，閉合開關時，滑動變阻器的滑片從端滑到端，電壓表示數與電流表示數的變化關系如圖2所示，下列說法不正確的是（ ）。
A．電源電壓是；
B．定值電阻的阻值是；
C．滑動變阻器的阻值范圍是；
D．若電壓表的示數為時，則電路的總功率為
6.如圖所示，小五同學設計了一種煙霧報警裝置，R0為定值電阻，R為光敏電阻，其阻值隨激光的光照強度減弱而增大。當電路中電流小于或等于0.2A時，煙霧報警器報警。若S閉合后，當電流從0.2A變化為0.5A時，光敏電阻R的電功率從3.2W變化為2W，在此變化過程中，下列說法正確的是（ ）。
A．煙霧濃度逐漸減小時，電壓表的示數變大；
B．電源電壓為20V，R0的電阻為40Ω；
C．當電壓表的示數為4V時，煙霧報警器報警；
D．R0消耗的電功率變化了8.4W
7．（多選）燈泡L上標有“6V 6W”字樣，測得該燈泡的電流隨電壓變化關系如圖（甲）所示．現把燈泡L接入如圖（乙）所示的電路中，若電路電壓為10V不變，電流表的量程為“0﹣0.6A”，電壓表的量程為“0﹣15V”．則下列說法正確的是（ ）。
A．燈泡L正常發光時，電壓表的示數為6V；
B．當電流表示數為0.4A時，電壓表的示數為9V；
C．燈泡L的電阻值隨電壓表的示數的增大而增大；
D．為了保證電路安全，整個電路消耗的最大功率為6W
8．（多選）如圖甲所示電路中,電源電壓恒定不變,電流表所選量程為，電壓表所選量程為，小燈泡L標有“6V 3.6W”,滑動變阻器R標有“50Ω 1.5A”?閉合開關S，調節滑動變阻器使其阻值在某一范圍內變化時，電壓表與電流表示數的變化情況如圖乙所示。下列說法正確的是（ ）。
A．電壓表測量的是燈泡L兩端的電壓；
B．滑片P向右移動時，電壓表示數變大；
C．電源電壓為8.5V；
D．閉合開關后，滑動變阻器阻值可以調節的范圍是5~50Ω
9.標有“6 V 3 W”字樣的小燈泡，它的電流—電壓圖象如圖所示，則它正常工作10 s消耗的電能是____J；將它與一個10 Ω的定值電阻串聯在8 V的電路中，則電路消耗的總功率為____W。
10.如圖甲所示，定值電阻R1與滑動變阻器R2串聯在電路中，電源電壓保持不變，滑動變阻器R2的功率隨其接入電路中的阻值變化規律如圖乙所示，則電源電壓是______V，滑動變阻器的最大功率是______W。
題型04 實際功率與額定功率
1.關于用電器的額定功率和實際功率，下列說法正確的是（ ）。
A．額定功率大的用電器，其實際功率一定大；
B．實際功率大的用電器，其額定功率一定大；
C．用電器的實際功率會隨所加電壓的改變而改變；
D．用電器的額定功率會隨所加電壓的改變而改變
2.一只標有“PZ220—100”字樣的白熾燈泡，當其兩端電壓為110V時，它的實際功率為（不計溫度對電阻的影響）（ ）。
A．50WB．10WC．75WD．25W
3.將一個標有“36V，40W”的燈泡接入電路時，通過它的實際電流是1A，它的實際功率（ ）。
A．大于40W B．等于40W C．小于40W D．等于36W
4.如圖所示電路，電源電壓不變，R是定值電阻。將一個“6V 2W”的小燈泡L1接在a、b兩點間，L1恰能正常發光；若換個“6V 3W”的小燈泡L2接在a、b兩點間，假設小燈泡L1、L2的電阻均保持不變，則L2（ ）。
A．消耗的電能一定比L1多B．兩端的電壓仍為6V
C．阻值一定比L1大D．實際功率小于3W
5.如圖甲所示電路，電流表A1的量程為0~3A，A2的量程為0~0.6A，閉合開關S，電壓表V示數為12V，小燈泡正常發光。在電路安全的情況下最大范圍調節滑動變阻器R的滑片，電流表A1示數與R連入的阻值的關系圖象如圖乙所示。則下列說法正確的是（ ）。
A．小燈泡的額定功率為4.8W；
B．滑動變阻器的阻值范圍為12Ω～20Ω；
C．滑動變阻器功率變化范圍為2.4W～7.2W；
D．滑動變阻器功率變化范圍為8.4W～10.8W
題型05 電熱的利用與防止
1.下列家用電器，利用電流的熱效應工作的是（ ）。
A．洗衣機B．電視機C．電冰箱D．電飯煲
2.電爐絲通電一段時間后熱得發紅，而連接電爐絲的導線卻不怎么熱，這主要是因?yàn)椋? ）。
A．導線的絕緣皮隔熱 B．導線的電阻遠小于電爐絲的電阻
C．導線散熱比電爐絲快 D．通過導線的電流小于通過電爐絲的電流
3．（多選）通電后，電爐絲熱得發紅，而跟電爐絲連接的銅導線卻不太熱，這是因?yàn)椋? ）。
A．電爐絲有電流的熱效應，銅導線沒有電流的熱效應；
B．通過電爐絲的電流大，通過銅導線的電流小；
C．電爐絲的電阻比銅導線的電阻大；
D．電爐絲消耗的電功率比銅導線消耗的電功率大
4.成都的冬天比較濕冷，有的家庭使用了如圖所示的電暖氣片取暖。電暖氣片是利用電流的________效應來工作的，電暖氣片使用水來進行加熱，是利用了水的比熱容________的特點（選填“較大”或“較小”）。
5.20世紀初，科學家發現，某些物質在很低的溫度時，電阻就變成了______，這就是超導現象。如果能制造出常溫下的超導體，它可以在下列哪些情景中得到應用______（選填字母）。
A．用作輸電線
B．.制成白熾燈泡的燈絲
C．電烤箱的電熱絲
D．用作電吹風的電熱絲
6.電爐通電后電爐絲發熱逐漸變紅，此過程______能轉化為______能，電爐絲熱的發紅而導線卻幾乎不發熱，原因是導線的電阻遠遠______（選填“大于”或“小于”）電爐絲的電阻。
題型06 影響電流熱效應的因素
1.電爐中的電阻絲通電一段時間后變得很燙，而連接的導線卻不怎么熱，主要是（ ）。
A．通過導線的電流小于通過電阻絲的電流 B．導線的絕熱皮隔熱
C．導線的電阻遠小于電阻絲的電阻 D．導線散熱比電阻絲快
2.小明在探究某個科學問題時，把阻值恒定為R1、R2（R1=R2）的兩段電熱絲分別放在兩個完全相同的燒瓶中，燒瓶中分別盛有質量和初溫均相同的兩種不同液體，并連接成如圖所示的實驗電路，實驗中所用溫度計完全相同。則下列說法正確的是（ ）。
A．該裝置可用來探究物質的吸熱能力跟物體的種類是否有關；
B．該裝置可用來探究物質的吸熱能力跟物體的質量是否有關；
C．該裝置可用來探究電流通過導體產生熱量跟導體的電阻是否有關；
D．該裝置可用來探究電流通過導體產生熱量跟導體中的電流是否有關
3.如圖所示，甲、乙裝置中的透明容器內密封有等量的空氣，所連接的U形管內的液柱可以顯示空氣溫度的變化。小華將兩套裝置分別接到電壓相同的電源上，來探究“電流通過導體產生熱量的多少跟什么因素有關”。得出四個結論：①甲圖實驗裝置是控制電壓、通電時間一定時，探究電熱與電流的關系；②乙圖實驗裝置是控制電流、通電時間一定時，探究電熱與電阻的關系；③甲圖中閉合開關后，A管中液面上升較快；④乙圖中閉合開關后，A管中液面上升較快。以上結論正確的是（ ）。
A．只有①②B．只有①④C．只有②③D．只有③④
4.如圖所示，電爐絲與兩根導線串聯連接到家庭電路中，電爐子通電電爐絲很快就熱得發紅，而導線卻幾乎不熱。你能根據這個現象可以提出的最有探究價值且易于探究的科學問題是（ ）。
A．電流通過電爐絲產生的熱量跟哪些因素有關？
B．電流通過導體產生的熱量跟電流大小有什么關系？
C．電流通過導體產生的熱量跟導體電阻有什么關系？
D．電流通過導體產生的熱量跟哪些因素有關？
5．（多選）如圖是探究電流通過導體產生熱量與哪些因素有關的實驗，將甲和乙裝置的AB、CD分別連到相同的電源上，其中電阻R1為10Ω，其他電阻均為5Ω。下列分析正確的是（ ）。
A．甲裝置是為了探究電流通過導體產生熱量與導體電阻的關系；
B．乙裝置中的電阻R5的作用主要是使通過R3和R4的電流不相等；
C．通電一段時間后，乙裝置右側容器連接的U形管液面高度差較大；
D．通電相同時間，R1、R2產生的熱量之比為
6.如圖所示為“探究電流通過導體時產生的熱量與什么因素有關”的實驗裝置，左右兩側透明的容器中密閉著質量相同的空氣。閉合S1、S2，就能探究電熱與___________的關系，當工作相同的時間，R1和R2產生的熱量Q1︰Q2=_________；______（選填“左”或“右”）側的U形管中液面高度差較大。
7.小輝用如圖所示裝置探究兩種液體的吸熱能力，兩燒瓶中的電阻絲相同。
（1）實驗中，選用的兩根電阻絲的阻值應______（選填“相同”或“不同”），實驗中必須取______（選填“質量”或“體積”）相等的甲、乙兩種液體；
（2）實驗中用______（選填“加熱時間”或“溫度計示數的變化”）間接反映液體吸收熱量的多少；
（3）下表是某次的實驗數據，分析可知______（選填“甲”或“乙”）液體的吸熱能力較強。若選擇甲、乙兩種液體做“暖手寶”中裝的儲熱液，你選______（選填“甲”或“乙”）液體；
（4）若在甲、乙兩瓶中液體是質量相同的同種液體，電阻絲的阻值不同，則該套裝置可用來探究電流產生的熱量與______的關系。
題型07 焦耳定律
1.甲、乙兩電熱器的電阻之比為4∶3，通過的電流之比為1∶2，則相同時間內產生的熱量之比為（ ）。
A．1∶3B．2∶3C．3∶8D．3∶2
2.下面是小剛家電火鍋銘牌的部分信息，小剛家電能表的示數如圖所示。把電火鍋接在家庭電路中使用時，下列說法錯誤的是（ ）。
A．電火鍋是利用電流的熱效應工作的；
B．若家中只接入電火鍋在高溫檔正常工作30min，電能表示數將變成7326.6kW·h；
C．電火鍋在低溫檔正常工作時電熱絲阻值比高溫檔正常工作時?。?br>D．電火鍋在中溫檔正常工作10min，消耗的電能為7.2×105J
3.如圖甲所示，兩電熱絲R1與R2并聯，R1=20Ω，電源電壓保持不變，閉合開關，電流表A1和電流表A2表盤指針均指如圖乙所示位置，則以下判斷正確的是（ ）。
①R1︰R2=4︰1；
②電源電壓是10V；
③R2的電功率是20W；
④R2工作1min所放出的熱量為1200J。
A．①②③B．①②④C．②③④D．①②③④
4.如圖甲所示，電源電壓為12V，電流表量程為，滑動變阻器標有“30Ω 1A”，當開關閉合，滑動變阻器滑片P滑至中點時，電壓表的示數如圖乙所示，下列說法正確的是（ ）。
A．定值電阻R的阻值為10Ω；
B．滑動變阻器的最大電功率為7.2W；
C．滑動變阻器可接入電路的阻值范圍為；
D．滑動變阻器滑片在中點時，定值電阻R在10s內產生的熱量是162J
5.電風扇正常工作的同時要產生小部分熱量，這是電流的______效應，一臺標有“220V 110W”的電風扇，線圈電阻是2Ω，電風扇正常工作時發熱功率是______W。
6.兩個電阻的電流隨電壓變化的關系圖象如圖甲所示，將它們連接在如圖乙所示的電路中．當閉合開關S1，斷開開關S2、S3時，電阻R1、R2兩端的電壓之比為_____；當斷開開關S1，閉合開關S2、S3時，經過一段時間，電流通過電阻R1、R2產生的熱量之比為_____。
7.如圖所示，電源電壓恒定，小燈泡L標有“6V 3W”的字樣（燈絲的電阻不隨溫度變化而變化）。當只閉合開關S1時，小燈泡恰好正常發光；當同時閉合S1和S2時，電流表的示數為0.8A。求：
(1)只閉合S1時，電流表的示數；
(2)R0的阻值；
(3)同時閉合S1和S2時，通電1min電路產生的總熱量。
8.下圖為某燒水機的加熱保溫部分的簡化電路圖，R1和R2是兩個阻值相等的發熱電阻（阻值變化忽略不計），S為轉換開關，可在關、加熱、保溫之間切換，其部分技術參數如下表所示，求：
（1）R2的阻值是多大？
（2）該燒水機的保溫功率是多大？
（3）該燒水機按最大注水量裝入水，使用加熱功能正常工作5分鐘，水溫升高了50℃，則該過程的加熱效率是多少？
1. （2023·株洲）給電動車充電，計算它充滿電后儲存電能的公式是（ ）。
A. W=UItB. W=I2RtC. tD. W=Fs
2. （2023·湘潭）如圖是電能表表盤示意圖，下列說法正確的是（ ）。
A. 電能表是用來測電功率的儀器；
B. 此時電能表的讀數為61985kW·h；
C. 這個電能表通過的電流一定為 10A；
D. 這個電能表應該在 220V的電路中使用
3. （2023·龍東）標有“6V；3W”和“6V；6W”的燈L1和L2（假設兩燈燈絲電阻不變），若將它們串聯在某電源上，使其中一個燈正常發光時，下列說法正確的是（ ）。
A. 通過燈L1和L2的電流之比為1∶2 B. 燈L1和L2兩端電壓之比為2∶1
C. 燈L2和L1的發光亮度相同 D. 能夠正常發光的燈應是燈L2
4. （2023·深圳）已知，，琴琴同學分別按圖甲和圖乙兩種方式將兩電阻連接在一起，則（ ）。
A. 圖甲中R1與R2電流比B. 圖乙中R1與R2的電壓比
C. 圖甲與圖乙的總功率比D. 圖甲與圖乙的總功率比
5. （2023·金昌）學?？萍夹〗M設計了一個室內天然氣泄漏檢測儀，原理如圖所示，其中R是檢測天然氣的電阻（氣敏電阻），天然氣濃度增大時，R減小，R0為定值電阻，電源電壓不變，閉合開關S，下列判斷正確的是（ ）。
A. 顯示儀一定是電流表；
B. 室內有天然氣泄漏時，顯示儀示數變?。?br>C. 室內有天然氣泄漏時，電路消耗的電功率變小；
D. 若調低報警濃度，可將R0換成阻值大一點的電阻
6. （2023·蘭州）小明設計的質量測量儀如圖所示，電源電壓保持不變，閉合開關S后，下列說法中正確的是（ ）。
A. 不放重物時，小燈泡L的亮度最暗；
B. 與電流表相比，用電壓表的示數表示重物的質量，更符合人們的思維習慣；
C. 重物的質量越大，電流表示數越小，電壓表示數也越?。?br>D. 重物的質量越小，電路消耗的總功率越小
7. （2023·齊齊哈爾）（多選）如圖所示電路，電源電壓為且恒定。電流表量程為，電壓表的量程為，小燈泡規格為“”（燈絲阻值不變），滑動變阻器規格為“”。保證電路中各元件都不損壞，下列說法正確的是（ ）。
A. 電流表示數變化范圍；
B. 電壓表示數變化范圍；
C. 滑動變阻器阻值變化范圍；
D. 小燈泡實際功率變化范圍
8. （2023·綏化）如圖甲所示電路中，小燈泡標有“10V 5W”字樣（忽略溫度對燈絲電阻的影響），a、b為滑動變阻器兩端點?；瑥腷端滑動到某一位置的過程中，滑動變阻器消耗的電功率P與其兩端電壓U的關系圖像如圖乙所示，則下列說法正確的是（ ）。
A. 電源電壓為16V；
B. 小燈泡的阻值為20Ω；
C. 滑動變阻器的最大阻值為100Ω；
D. 該電路消耗的最大功率為6W
9. （2023·岳陽）如圖，電源電壓為18V，小燈泡規格為“10V，10W”且不考慮燈絲電阻隨溫度變化，R1為定值電阻。R2為滑動變阻器，最大阻值為60Ω。甲乙是同種電表，可供選擇的電表為雙量程電壓表（量程分別為0~3V，0~15V）和電流表（量程分別為0~0.6A；0~3A）。閉合開關，在保證電路安全的情況下，調節滑動變阻器R?，兩表示數均有變化且小燈泡亮度發生改變。當小燈泡正常發光時，甲、乙兩表示數之比為8:13。下列表述均正確且無遺漏的一組是：（ ）。
①甲、乙同為電流表 ；
②R?阻值為5Ω；
③調節R?，通過R?最小的電流為0.24A ；
④調節R?，小燈泡的最小功率為3.6W。
A. ①③B. ②④C. ①④D. ②③
10. （2023·成都）小強同學利用家庭實驗室中的器材，設計了一個可調節功率的簡易“電飯鍋”，如圖所示，電源電壓為6V，電阻絲，，a、b是兩個觸點。閉合開關S，當開關接通觸點______時，“電飯鍋”的功率更大。將接入電路工作3min產生的熱量是______J。
11. （2023·齊齊哈爾）將電能輸送到幾百千米之外的用戶，在輸電線上會有能量的損耗，這主要是由于電流的______效應引起的。某段輸電線路的總電阻為0.5Ω，輸送電流為100A，每輸電1min，這段線路便會損耗______J的電能。
12. （2023·益陽）有三個用電器，一個是“220V 60W”的電風扇，一個是“220V 40W”的電熱毯，另一個是“220V 45W”的LED節能燈，都正常工作相同的時間，產生熱量最多的用電器是______，若該用電器工作時的實際電壓只有額定電壓的80%，則它在100s內產生的熱量為______J（不考慮溫度對其電阻的影響）。
13. （2023·龍東）如圖甲所示的電路中電源電壓不變，小燈泡L的額定電壓為24V，當把滑片P滑到最左端時，小燈泡恰好正常發光。圖乙為通過燈泡L的電流與其兩端電壓的關系，當小燈泡正常發光時燈絲的電阻為__________Ω。調節滑動變阻器R，當其連入電路的阻值是__________Ω時，小燈泡的實際功率為3.6W。
14. （2023·綏化）如圖是某電加熱器的工作電路圖，電加熱器有“高溫”和“低溫”兩擋，其中R1=44Ω，R2=176Ω。當開關S1閉合，S2_______時是高溫?fù)?。該電加熱器低溫?fù)跽９ぷ?min產生的熱量是______J。
15. （2023·綏化）如圖，電源電壓恒定不變，R1為定值電阻，R2為滑動變阻器（a、b為滑動變阻器兩端點），小燈泡標有“6V 3W”字樣。當開關S1、S2閉合，滑片P置于b端時，小燈泡正常發光，電流表的示數為0.9A，滑動變阻器最大阻值是___________Ω；當開關S1閉合，S2斷開，滑片P置于a端時，電流表示數為0.2A，此時R1的功率為___________W。
16. （2023·武威）如圖甲所示為小藝同學家的電中藥壺，有“猛火”和“文火”兩個擋位，工作電路簡化為圖乙所示，其中S'為擋位開關，R1、R2為發熱電阻（假定工作時電阻不變），A、B為阻值可忽略不計的指示燈。當電中藥壺處于猛火擋時，紅燈亮；處于文火擋時，綠燈亮。已知電中藥壺額定電壓為220V，猛火擋的額定功率為2420W，R2的阻值為180Ω。

（1）判斷A燈是___________（選填“紅燈”或“綠燈”），你的判斷依據是什么？（ ）
（2）求電中藥壺“文火”擋的額定功率？（ ）
（3）某天用電高峰時，小藝用電中藥壺幫奶奶熬藥，為了計算家里電路的實際電壓，她關了家里其它用電器，只將電中藥壺調到猛火擋上，電中藥壺工作1min，電能表（如圖丙所示）的電能表表盤轉了100轉，由此她計算出家庭電路的實際電壓是多少？（ ）
1.（2023·成都）（多選）如圖所示的電路，電源電壓U恒定不變，，，滑動變阻器標有“”字樣，電壓表量程為0~15V，電流表量程為0~3A。當滑動變阻器滑片移到最左端，開關S接通觸點1時，電流表的示數為0.8A；當開關S接通觸點2，為保障電路安全，滑動變阻器接入電路的阻值為；當改變滑片位置、開關S接不同觸點，在保障電路安全的情況下，電路工作的最大電流和最小電流分別為和。下列計算正確的是（ ）。
A. B. 的范圍為
C. D. 電路工作的最小功率
2. （2023·廣元）如圖甲所示的電路，電源電壓不變，是定值電阻，通過的電流與兩端的電壓關系如圖乙所示。當M、N都是電流表，且閉合、斷開時，M的示數為0.4A、電路的總電阻為；當M、N都是電壓表，且、都閉合時，N的示數為2V，電路的總電阻為。下列說法正確的是（ ）。
A. 電阻的阻值為；
B. ；
C. 當M、N都是電壓表，、都閉合時、與的功率之比為；
D. 當M、N都是電流表，只閉合時，M、N兩表示數之比為
3. （2023·廣安）如圖甲所示，電源電壓保持不變，閉合開關S，滑動變阻器的滑片P從a端移至b端的過程中，消耗的電功率P1隨阻值變化關系如圖乙所示。下列分析錯誤的是（ ）。
A. 定值電阻為10Ω；
B. 電源電壓為12V；
C. 滑片P置于b端時，閉合開關S，電壓表的示數為10V；
D. 滑片P置于b端時，閉合開關S，通電1分鐘產生的熱量為24J
4. （2023·瀘州）如圖所示，已知電源電壓為3V，小燈泡L的規格“3V 0.9W”，滑動變阻器的規格“20Ω 1A”，電流表量程為0~3A，則小燈泡正常發光時阻值RL=_______Ω。當開關S1、S2同時閉合，改變滑動變阻器的接入電阻，小燈泡的亮度將 _______（選填“變亮”、“變暗”或“不變”）；保持開關S1始終閉合，調節電路，使電路消耗的最大功率為P1，最小功率為P2，則P1︰P2=_________。
5. （2023·成都）某品牌電吹風銘牌上標有“220V 2000W”字樣，有“斷開、冷風、慢速中溫、快速高溫”四個擋位。物理興趣小組同學把此款電吹風拆解后，發現有兩條不同的電阻絲繞于支架上并置于出風筒內，經研究后畫出了簡化電路圖（如圖）。
（1）同學們研究說明書和電吹風內部結構后，有以下認識，其中不合理的是______；
A．說明書提示“請勿在手濕的情況下使用”，主要是為了防止觸電或引發短路
B．說明書提示“請勿在使用過程中用手觸摸出風口”，主要是為了避免燙傷
C．電吹風額定功率是指電吹風正常工作時的最大發熱功率
D．繞電阻絲的支架應采用絕緣、耐高溫材料制作
（2）開關S與0、1兩觸點接觸時，電吹風處于“慢速中溫”擋；開關S與2、3兩觸點接觸時，電吹風處于“快速高溫”擋。兩擋相比，電動機在“快速高溫”擋轉得更快，原因是______；
（3）同學們進一步研究發現該電吹風具有過熱自動斷電保護功能，其內部有一個雙金屬片開關，當溫度達到設定值，雙金屬片開關自動斷開，電吹風停止工作，待溫度下降到安全值后又自動接通，則雙金屬片開關應安裝在圖中的______點（選填“a”、“b”、“c”或“d”）；
（4）同學們?cè)诮M長家中采用以下步驟測量電吹風的實際功率；
①測量開始前關閉家中所有用電器，記錄智能電能表示數為；
②將電吹風調至“快速高溫”擋工作4分鐘斷開開關，記錄電能表示數為；
③根據實驗數據，計算電吹風在“快速高溫”擋工作實際功率為______W。
導體
長度/cm
橫截面積/cm2
甲
5
1
乙
10
1
丙
5
2
質量
初始溫度（℃）
加熱時間
最終溫度（℃）
液體甲
150
20
3
45
液體乙
150
20
3
62
額定電壓
220V
頻率
50Hz
額定功率
高溫檔
2000W
中溫檔
1200W
低溫檔
800W
額定電壓（V）
220
加熱功率（W）
800
最大注水量
1
