第三章光的折射透鏡同步練習2024-2025學年蘇科版八年級上冊物理

這是一份第三章光的折射透鏡同步練習2024-2025學年蘇科版八年級上冊物理，共15頁。

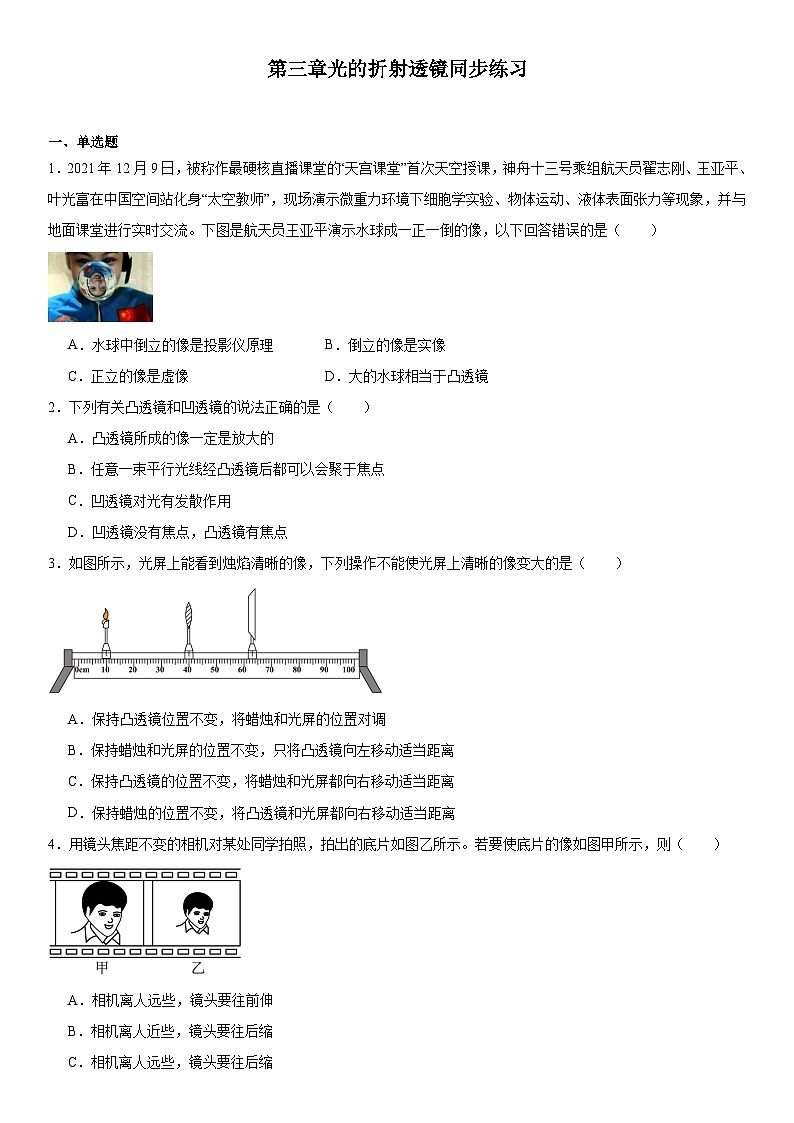

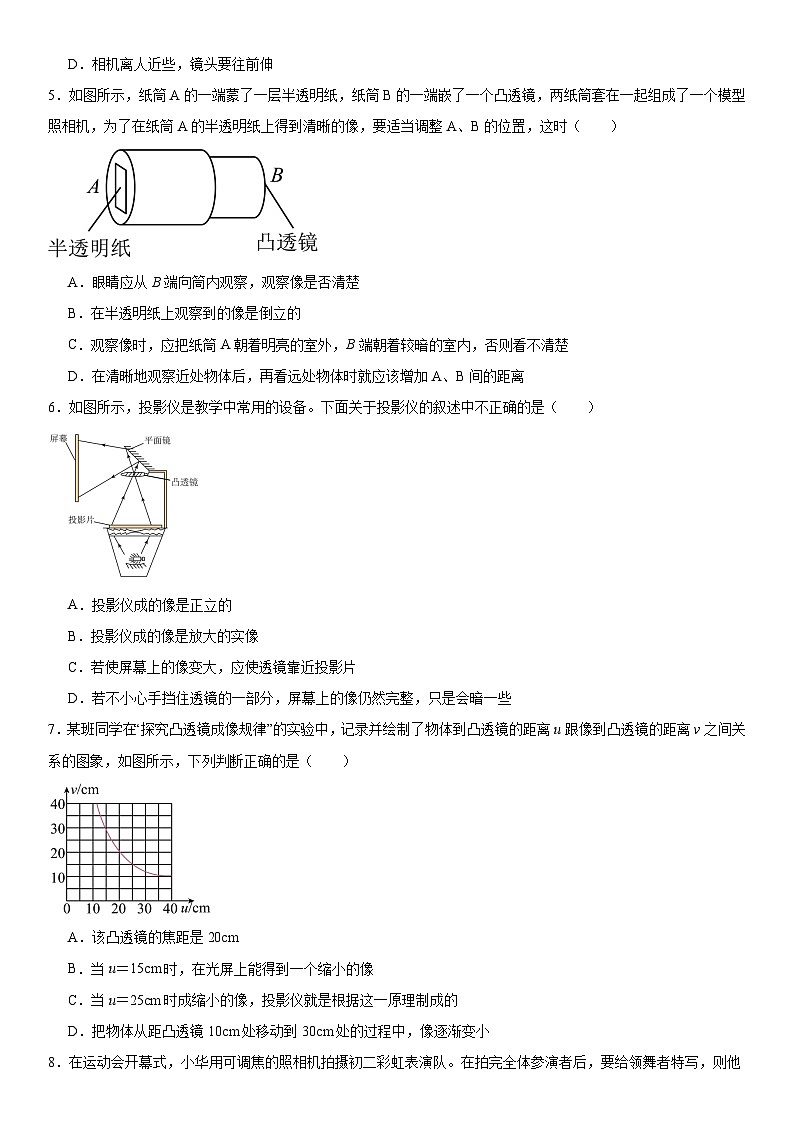

第三章光的折射透鏡同步練習 一、單選題 1．2021年12月9日，被稱作最硬核直播課堂的“天宮課堂”首次天空授課，神舟十三號乘組航天員翟志剛、王亞平、葉光富在中國空間站化身“太空教師”，現場演示微重力環境下細胞學實驗、物體運動、液體表面張力等現象，并與地面課堂進行實時交流。下圖是航天員王亞平演示水球成一正一倒的像，以下回答錯誤的是（　?。? A．水球中倒立的像是投影儀原理 B．倒立的像是實像 C．正立的像是虛像 D．大的水球相當于凸透鏡 2．下列有關凸透鏡和凹透鏡的說法正確的是（　　） A．凸透鏡所成的像一定是放大的 B．任意一束平行光線經凸透鏡后都可以會聚于焦點 C．凹透鏡對光有發散作用 D．凹透鏡沒有焦點，凸透鏡有焦點 3．如圖所示，光屏上能看到燭焰清晰的像，下列操作不能使光屏上清晰的像變大的是（　　） A．保持凸透鏡位置不變，將蠟燭和光屏的位置對調 B．保持蠟燭和光屏的位置不變，只將凸透鏡向左移動適當距離 C．保持凸透鏡的位置不變，將蠟燭和光屏都向右移動適當距離 D．保持蠟燭的位置不變，將凸透鏡和光屏都向右移動適當距離 4．用鏡頭焦距不變的相機對某處同學拍照，拍出的底片如圖乙所示。若要使底片的像如圖甲所示，則（　　） A．相機離人遠些，鏡頭要往前伸 B．相機離人近些，鏡頭要往后縮 C．相機離人遠些，鏡頭要往后縮 D．相機離人近些，鏡頭要往前伸 5．如圖所示，紙筒A的一端蒙了一層半透明紙，紙筒B的一端嵌了一個凸透鏡，兩紙筒套在一起組成了一個模型照相機，為了在紙筒A的半透明紙上得到清晰的像，要適當調整A、B的位置，這時（　?。? A．眼睛應從B端向筒內觀察，觀察像是否清楚 B．在半透明紙上觀察到的像是倒立的 C．觀察像時，應把紙筒A朝著明亮的室外，B端朝著較暗的室內，否則看不清楚 D．在清晰地觀察近處物體后，再看遠處物體時就應該增加A、B間的距離 6．如圖所示，投影儀是教學中常用的設備。下面關于投影儀的敘述中不正確的是（　?。? A．投影儀成的像是正立的 B．投影儀成的像是放大的實像 C．若使屏幕上的像變大，應使透鏡靠近投影片 D．若不小心手擋住透鏡的一部分，屏幕上的像仍然完整，只是會暗一些 7．某班同學在“探究凸透鏡成像規律”的實驗中，記錄并繪制了物體到凸透鏡的距離u跟像到凸透鏡的距離v之間關系的圖象，如圖所示，下列判斷正確的是（　?。??? A．該凸透鏡的焦距是20cm B．當u＝15cm時，在光屏上能得到一個縮小的像 C．當u＝25cm時成縮小的像，投影儀就是根據這一原理制成的 D．把物體從距凸透鏡10cm處移動到30cm處的過程中，像逐漸變小 8．在運動會開幕式，小華用可調焦的照相機拍攝初二彩虹表演隊。在拍完全體參演者后，要給領舞者特寫，則他可以采用的方法是（　?。?A．小華往后移動，鏡頭往外伸 B．小華往前移動，鏡頭往內伸 C．將焦距調大，鏡頭往外伸 D．將焦距調小，鏡頭往內伸 9．疫情防控，人人有責。如圖所示，為了更高效的防疫，當前人們進入公共場所需要測溫掃碼，下列有關說法正確的是（　?。? A．手機屏幕顯示的彩色畫面是由紅、黃、藍三種色光混合而成的 B．測溫槍是利用紫外線工作的 C．手機鏡頭的成像規律與投影儀的成像規律相同 D．靠近二維碼，手機鏡頭成的像變大 10．如圖是湯勺放入裝有水的玻璃杯中，置于平面鏡前的情景。下列有關說法正確的是（　　） ???? A．燈光下玻璃杯的影子是光的折射形成的 B．水中放大的“勺頭”是光的反射形成的 C．水中彎折的“湯勺”是光的直線傳播形成的 D．看到平面鏡中的“杯子”是等大的虛像 11．炎炎夏日，防溺水是重要的暑期校園安全工作之一、在不熟悉的水域，千萬不要冒然下水，以免對水的深度估計不足而發生危險。能正確說明產生這一錯覺的光路圖是（　　） ?? A．?? B．?? C．?? D．?? 二、填空題 12．用放大鏡觀察一只螞蟻時的情形，由圖可知，通過放大鏡看到的螞蟻的像是由光的 （填“反射”或“折射”）形成的，所成的像是 （填“倒立”或“正立”）、 （填“放大”或“縮小”）的像。若要看到螞蟻的像大一些凸透鏡應 （填靠近或遠離）螞蟻。 13．如圖所示，將一束太陽光投射到玻璃三棱鏡上，在三棱鏡后側的白色光屏上B區域，觀察到不同顏色的光，這是光的 現象。將溫度計的玻璃泡放在 （選填“A”“B”或“C”）處時，會發現溫度計的示數增大。將照相底片放在 （選填“A”“B”或“C”）處時，會發現照相底片被感光了。 14．一束平行于主光軸的光經過某凸透鏡后的光路圖如圖甲所示，凸透鏡的光心在0cm處。把物體MN放在凸透鏡前某位置，如圖乙所示；請你把圖乙中N點發出的兩條光線的光路補充完整 ；（a平行于主光軸，b過0cm處）。 （選填“照相機”“放大鏡”或“投影儀”）就是利用該原理成像的。 15．在一個圓柱形的玻璃瓶里面裝滿水，把一支鉛筆水平地放在玻璃瓶的一側，將鉛筆由靠近玻璃瓶的位置向遠處慢慢的移動，如圖甲所示，這個裝滿水的圓柱形的玻璃瓶對光線具有 作用（選填“發散”、“會聚”或者“平行”）。如圖乙所示，透過玻璃瓶不可能看到的現象是 （選填字母）。 16．手機掃碼支付極大方便了人們的生活。如圖所示，手機掃描二維碼，相當于給二維碼拍了一張照片，手機攝像頭相當于一個 透鏡，二維碼經攝像頭掃描成倒立、 （選填“縮小”、“等大”或“放大”）的實像。攝像頭靠近二維碼時，所成的像 （選填“變大”、“變小”或“不變”）。 ?? 17．為了做好疫情防控工作，商場的工作人員每天噴灑消毒液，并對進入商場的人員測量體溫。安裝在商場入口的自動測溫系統是利用人體發出的 （選填“紅外線”、“紫外線”或“超聲波”）來測量體溫的。噴灑到地面的消毒液不久之后會消失，這是 （填物態變化名稱）現象，此過程需要 （選填“吸熱”或“放熱”）。 18．因?yàn)樾鹿谝咔?，進入校園的人員要測量體溫。如圖，常用的測溫槍是利用了 （填“紅外線”或“紫外線”）的熱效應來測量體溫的。小明測完體溫后，走進走廊，發現正對自己放置的平面鏡中還有另一個“自己”，如果小明以1.2m/s的速度走向平面鏡，他在鏡中的像的大小 （填“變大”、“變小”或“不變”）。 19．如圖是投影儀成像示意圖，其中平面鏡的作用是 。在一次練習調節投影儀實踐活動中，小明通過調節，使屏幕上出現了清晰畫面，但是，畫面超出了屏幕范圍。為此，小明的操作應當是：適當 （填“增大”或“減小”）投影儀與屏幕的距離，并將凸透鏡適當向 （填“上”或“下”）移動。在屏幕上發生的是 （選填“鏡面”或“漫”）反射。 三、實驗題 20．在探究凸透鏡成像規律時，小明用9個紅色的發光二極管按“F”字樣鑲嵌排列在白色方格板上替代蠟燭作為光源，又用同樣的白色方格板做成光屏，實驗使用的凸透鏡焦距為10cm，實驗裝置如下圖所示。 （1）實驗時，首先調節光源、凸透鏡和光屏的高度,使它們的中心大致在同一高度上，其目的是 ； （2）凸透鏡固定在光具座零刻度線上，小明將光源移至40cm時，在光屏上出現 （選填“倒立”或“正立”）、 （選填“放大”或“縮小”）的實像；如果小明將光源“F”與光屏位置對調，屏上 （選填“會”或“不會”）出現清晰完整的像；如果在光源“F”與透鏡間加一眼鏡，屏上的像變模糊，向左移動光屏，像再次變清晰，則該眼鏡為 （選填“凸”或“凹”）透鏡； （3）同學們對小明使用的實驗裝置進行如下評價，其中錯誤的是( ) A．與燭焰相比,實驗使用的光源不會晃動，光屏上所成的像比較穩定 B．光源鑲嵌在白色方格板上，用同樣的白色方格板做光屏，便于比較像與物的大小 C．零刻度線刻在光具座標尺的中央，可直接測出物距和像距 D．若凸透鏡的焦距未知，則利用此實驗裝置不能測量凸透鏡的焦距 （4）光源“F”放在15cm處，其大小如圖所示，凸透鏡固定在光具座零刻度線上。如果用遮光罩將凸透鏡的上半部分罩住，則光屏上所成的像是( ) A．???B．???C．???D． 21．在利用光具座進行凸透鏡成像的實驗探究中： （1）如圖甲，一束平行于凸透鏡主光軸的光線經過凸透鏡后，在光屏上形成了一個最小、最亮的光斑，由圖可知，該凸透鏡的焦距是 cm； ?? （2）當燭焰位于如圖乙所示位置時，移動光屏，可在光屏上得到一個清晰的倒立、 的像，此成像規律常應用在 （放大鏡/照相機/投影儀）上； （3）當燭焰再次位于如圖乙所示位置時，若將蠟燭稍遠離凸透鏡，光屏上的像變模糊，若要再次在光屏上得到清晰的像，可采用下列方法： ①若移動光屏，則應將光屏 （遠離/靠近）凸透鏡，此時像的大小比原來的像要 些； ②若不移動光屏，則可在蠟燭和凸透鏡之間再放上一個焦距合適 （近視眼鏡/遠視眼鏡）； （4）窗外陽光明媚，小明看到窗邊飲水機的水桶旁有一條亮線，如圖丙所示。由此，他認為裝有水的水桶相當于凸透鏡。他又找來一個圓柱形玻璃杯，在玻璃杯后面的白紙上畫一水平方向的箭頭，如圖丁所示，慢慢向玻璃杯中注入水至水面高過箭頭位置，透過玻璃杯看紙上的“箭頭”，不可能是圖戊中的 。 ?? 參考答案： 1．A 【詳解】A．水球中倒立的像是縮小的實像，照相機應用此原理制成的，故A錯誤，符合題意； BC．實像是倒立的，虛像是正立的，故BC正確，不符合題意； D．大的水球中間厚，邊緣薄，相當于凸透鏡，故D正確，不符合題意。 故選A。 2．C 【詳解】A．凸透鏡所成的像可以是放大的、縮小的、等大的，不一定是放大的，故A錯誤； B．只有平行于主光軸的平行光線經凸透鏡后會聚于焦點，不平行于主軸，不是會聚在焦點上，故B錯誤； C．根據凹透鏡對光的作用可知，凹透鏡對光有發散作用，故C正確； D．凹透鏡有虛焦點，凸透鏡有實焦點，故D錯誤。 故選C。 3．D 【詳解】A．從圖中可以看到，燭焰的物距大于像距，由于在光屏上能看到燭焰清晰的像，根據凸透鏡的成像規律可知，這個像應該是倒立、縮小的實像；當保持凸透鏡位置不變，將蠟燭和光屏的位置對調后，根據光路的可逆性可知，在光屏上也能看到燭焰清晰的像，此時物距小于像距，根據凸透鏡的成像規律可知，這個像應該是倒立、放大的實像，這個操作可以使光屏上清晰的像變大，故A不合題意； B．保持蠟燭和光屏的位置不變，只將凸透鏡向左移動適當距離，那么物距會變小，像距會變大，當物距變?yōu)樵瓉硐窬?、像距變?yōu)樵瓉淼奈锞鄷r(shí)，根據光路的可逆性可知，在光屏上也能看到燭焰清晰的像，此時物距小于像距，根據凸透鏡的成像規律可知，這個像應該是倒立、放大的實像，故這個操作可以使光屏上清晰的像變大，故B不合題意； C．保持凸透鏡的位置不變，將蠟燭和光屏都向右移動適當距離，根據凸透鏡的成像規律可知，當物距變小時，像距變大時，像會變大，能使光屏上清晰的像變大，故C不合題意； D．保持蠟燭的位置不變，將凸透鏡和光屏都向右移動適當距離，此時物距變大，所以能使光屏上清晰的像變小，故D符合題意。 故選D。 4．D 【詳解】由圖知，甲的像比乙的像大，根據凸透鏡成像的規律，成的像越大，此時的物距越小，像距越大；若要使底片的像如圖甲所示，相機的焦距不變，需要減小物距，增大像距，所以相機離人近些，鏡頭要往前伸。故ABD錯誤，不符合題意；故D正確，符合題意。 故選D。 5．B 【詳解】A．由凸透鏡的成像規律可知，應該對著A端觀察半透明的紙，此時半透明紙相當于光屏，而不對著B端向內方向觀察，故A不符合題意； B．據照相機的成像原理可知，所成的是倒立，縮小的實像，故在半透明紙上觀察到的像是倒立的，故B符合題意； C．為使半透明紙上得到的像更亮一些，要成像的物體就應該在明亮的地方，所以應該把模型照相機的B端朝著室外面，A端朝著較暗的室內，故C不符合題意； D．在清晰地觀察近處物體后，再看遠處物體時，即物距變大，相距應該變小，所以應該減小A與B間的距離，故D符合題意。 故選B。 6．A 【詳解】A．投影儀成的像相對于投影片是倒立的，故A不正確，符合題意； B．投影儀成的像是倒立的放大的實像，故B正確，不符合題意； C．當透鏡靠近投影片時，屏幕上的像變大，故C正確，不符合題意； D．手擋住透鏡的一部分，只會讓物體經過透鏡的光線變少，但是屏幕上的像仍然是完整的，只是會變暗一些，故D正確，不符合題意。 故選A。 7．D 【詳解】A．當u＝v＝2f時，凸透鏡成倒立、等大的實像，由圖可知 則該凸透鏡的焦距為 故A錯誤； B．當u＝15cm時，2f＞u＞f，成倒立、放大的實像。故B錯誤； C．當u＝25cm時，u＞2f，成倒立、縮小的實像，應用于照相機。故C錯誤； D．物體從距凸透鏡10cm處移動到30cm處的過程中，凸透鏡的物距大于焦距，成實像，凸透鏡成實像時，物距增大，像距減小，像變小。故D正確。 故選D。 8．C 【詳解】根據凸透鏡成像規律知，拍集體照時，像要小，這樣才能拍到全部同學，物距大，像距小；當拍特寫時，像變大，要求物距要變小，像距增大，所以增大焦距即減小物距，鏡頭外伸，相當于增大像距，綜上分析，故ABD不符合題意，C符合題意。 故答案為C。 9．D 【詳解】A．手機屏幕顯示的彩色畫面是由光的三原色，紅、綠、藍三種色光混合而成的，故A錯誤； B．測溫槍是利用紅外線工作的，故B錯誤； C．手機鏡頭的成像規律是物距在兩倍的焦距開外成像規律，而投影儀的成像是利用物體在凸透鏡一倍到兩倍焦距之間成像規律，故C錯誤； D．靠近二維碼，物體靠近，像遠離，手機鏡頭成的像變大，故D正確。 故選D。 10．D 【詳解】A．影子是光遇到不透光物體，在其后面留下的陰影，是光的直線傳播形成的，所以玻璃杯的影子是光的直線傳播形成的，故A錯誤； B．勺子放在水中，此時的水杯中間厚，邊緣薄，相當于放大鏡，勺頭被放大了，是光折射現象，故B錯誤； C．水中的湯勺變彎折了，是光從水中斜射向空氣時，發生了偏折形成的，故C錯誤； D．物體在平面鏡中所成的像是正立等大的虛像，所以杯子在平面鏡中的像是等大虛像，故D正確。 故選D。 11．D 【詳解】水底的光線由水中進入空氣時，在水面上發生折射，折射角大于入射角，折射光線進入人眼，人眼會逆著折射光線的方向看去，就會覺得池底變淺了，而實際的池水比看起來要深。 A．光從空氣中斜射入水里，折射角應小于入射角，且光的傳播方向應是從水里斜射入空氣中，故A不符合題意； B．光從水中斜射入空氣中，折射角應大于入射角，故B不符合題意； C．圖中應是光從水中斜射入空氣中，光的傳播方向錯誤，故C不符合題意； D．圖中光線從水中斜射入空氣中，折射角大于入射角，故D符合題意。 故選D。 12． 折射 正立 放大 遠離 【詳解】[1][2][3]放大鏡是凸透鏡，凸透鏡對光線具有會聚作用，其原理是光的折射；用放大鏡在近處觀察螞蟻時，螞蟻在凸透鏡1倍焦距之內，成正立、放大的虛像。 [4]若要看到螞蟻的像大一些，應增大物距，即凸透鏡應遠離螞蟻。 13． 色散 A C 【詳解】[1]將一束太陽光投射到玻璃三棱鏡上，在白色光屏上B區域從上往下可觀察到紅、橙、黃、綠、藍、靛、紫七種顏色，這一現象叫做光的色散，最早由英國物理學家牛頓發現。 [2]紅色光之外為紅外線，紅外線的熱效應強，因此將溫度計的玻璃泡放在A處，發現溫度計的示數明顯上升。 [3]在C處有紫外線，紫外線可使熒光物質發光，將照相底片放在C處時，會發現照相底片被感光了。 14． 投影儀 【詳解】[1]根據圖甲可知，平行于主光軸的光線經過凸透鏡后過焦點，所以焦距為2cm；光線a平行于主光軸，經凸透鏡的折射后過另一側的焦點；光線b經凸透鏡的光心后傳播方向不改變，據此作圖： [2]由圖知，物距在一倍焦距和二倍焦距之間，由凸透鏡成像規律可知此時成倒立、放大的實像，生活中投影儀就是依據此原理制成的。 15． 會聚 B 【詳解】[1]裝滿水的玻璃瓶相當于一個凸透鏡，對光線有會聚作用。 [2]當筆離玻璃瓶較近時，玻璃瓶相當于放大鏡，成正立放大的虛像；當筆離玻璃瓶較遠時（物距大于焦距），成倒立的實像，且由近到遠的過程中，先后成倒立放大、倒立等大、倒立縮小的像。整個過程中，像的變化過程為：正立放大的虛像、倒立放大的實像、倒立等大的實像、倒立縮小的實像，不可能成正立等大的像，故B不可能看到。 故選B。 16． 凸 縮小 變大 【詳解】[1][2]手機攝像頭相當于一個透鏡，使用手機時，物距大于2f，像距大于f而小于2 f，成的像是縮小、倒立的實像。 [3]攝像頭靠近二維碼時，物距減小，像距變大，根據“物近像遠像變大”可得所成的像變大。 17． 紅外線 汽化 吸熱 【詳解】[1]根據紅外線的知識可知，安裝在商場入口的自動測溫系統是利用人體發出的紅外線來測量體溫的。 [2][3]噴灑到地面的消毒液不久之后會消失，是由液態變成了氣態，屬于汽化現象，消毒液在這個過程中吸熱。 18． 紅外線 不變 【詳解】[1]紅外線測溫槍可以“收集物體發射的紅外線”并轉變?yōu)橄鄳?yīng)的電信號。該信號經過放大器和信號處理電路計算后，轉變?yōu)楸粶y目標的溫度值。故測溫槍是利用人體發出的紅外線來測量體溫的。 [3]因?yàn)槠矫骁R成像時像與物大小相等，故當他走向平面鏡時，他在鏡中的像的大小不變。 19． 改變光路 減小 上 漫 【詳解】[1]投影儀是利用當物距大于一倍焦距小于兩倍的焦距時，凸透鏡使物體成倒立、放大實像的原理制成的。本來應該折射到天花板的光線經平面鏡反射后至豎直的屏幕上，所以平面鏡的作用是改變了光的傳播路徑。 [2][3]畫面超出了，屏幕范圍，說明像太大，根據凸透鏡成實像時，物距增大，像距減小，像減小的變化規律可知，適當減小投影儀與屏幕的距離（減小像距），并將透鏡適當向上移動（增大物距）。 [4]投影儀的屏幕是粗糙的幕布做成的，這樣是為了更利于像在幕布上發生漫反射，讓室內各個角落的人能夠看清楚屏幕上的內容。 20． 使像成在光屏中央 倒立 縮小 會 凸 D C 【詳解】（1）[1]蠟燭、凸透鏡、光屏，三者在同一條直線上，且三者的中心大致在同一高度，像才能呈在光屏的中央。 （2）[2][3][4]凸透鏡焦距為10.0cm，光源移至40.0cm時，u＞2f，成倒立、縮小的實像。此時，小明將蠟燭和光屏的位置對換，2f＞u＞f，根據光路可逆，在光屏上仍能成一清晰的像，此時像的性質是倒立、放大的實像。 [5]如果在光源“F”與透鏡間加一眼鏡，屏上的像變模糊，向左移動光屏，像再次變清晰，說明該眼鏡對光線有會聚作用，則該眼鏡為凸透鏡。 （3）[6]A．發光二極管作為光源與燭焰相比，像更穩定，故A正確，不符合題意； B．用同樣的白色方格板做光屏，便于比較像與物的大小，故B正確，不符合題意； C．零刻度線刻在光具座標尺的中央，這樣可以直接從光具座讀出物距和像距，故C正確，不符合題意； D．若凸透鏡的焦距未知，可調節物距及像距，當成等大的實像時，物距便等于2倍焦距，這樣可以測出凸透鏡的焦距，故D錯誤，符合題意。 故選D。 （4）[7]用遮光罩將凸透鏡的上半部分罩住，只能影響像的亮暗，不影響像的性質，光源“F”放在15cm處，物距處于一倍和二倍焦距之間，成倒立放大的實像，與原物體相比，上下顛倒、左右相反，故ABD不符合題意，C符合題意。 故選C。 21． 11.0 放大 投影儀 靠近 小 近視眼鏡 D 【詳解】（1）[1]平行于主光軸的光線經凸透鏡折射后，會聚在主光軸上一點，這點是凸透鏡的焦點，焦點到光心的距離是凸透鏡的焦距，所以凸透鏡的焦距是 （2）[2]當燭焰位于如圖乙所示位置，此時 物距在一倍焦距二倍焦距之間，成倒立、放大的實像。 [3]投影儀成倒立、放大的實像。 （3）[4]當燭焰再次位于如圖乙所示位置時，若將蠟燭稍遠離凸透鏡，此時物距變大，根據凸透鏡成實像時，物遠像近像變小，可知，此時像成在光屏的左側，若移動光屏，應將光屏靠近凸透鏡。 [5]物遠像近像變小，所以像的大小要比原來小。 [6]若不移動光屏，則可在蠟燭和凸透鏡之間再放上一個焦距合適近視眼鏡，近視眼鏡是凹透鏡，凹透鏡對光線具有發散作用，會將光線推遲會聚成像。 （4）[7]A．中的像相對于物體是正立放大的，當物體在凸透鏡的焦距之內時可以成正立、放大的虛像，故A不合題意； B．相對于物體是倒立、縮小的，當物體在凸透鏡的二倍焦距以外時可以成倒立、縮小的實像，故B不符合題意； C．像相對于物體是倒立、放大的，物體在大于一倍焦距小于二倍焦距時可以成倒立、放大的實像，故C不符合題意； D．像是倒立、變粗的像，由于玻璃杯上下的形狀是相同的，所以像在上下方向的大小是不變的，故D符合題意。 故選D。
