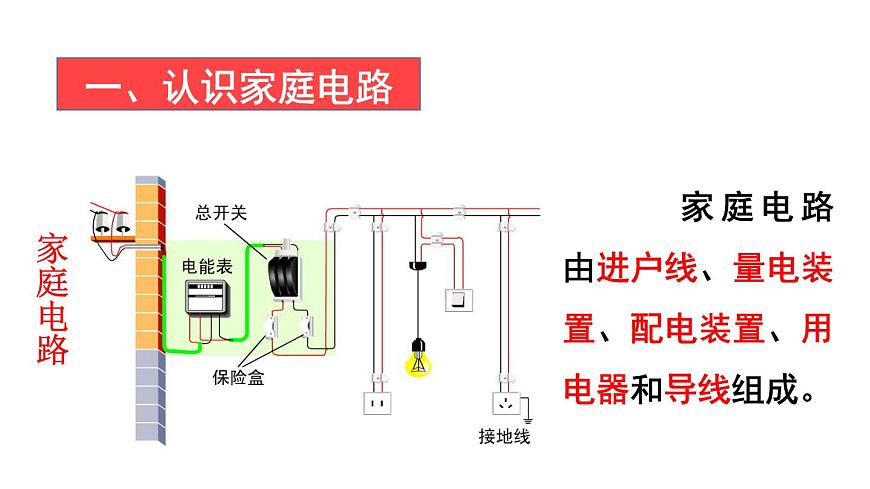

家庭電路由進戶線、量電裝置、配電裝置、用電器和導線組成。

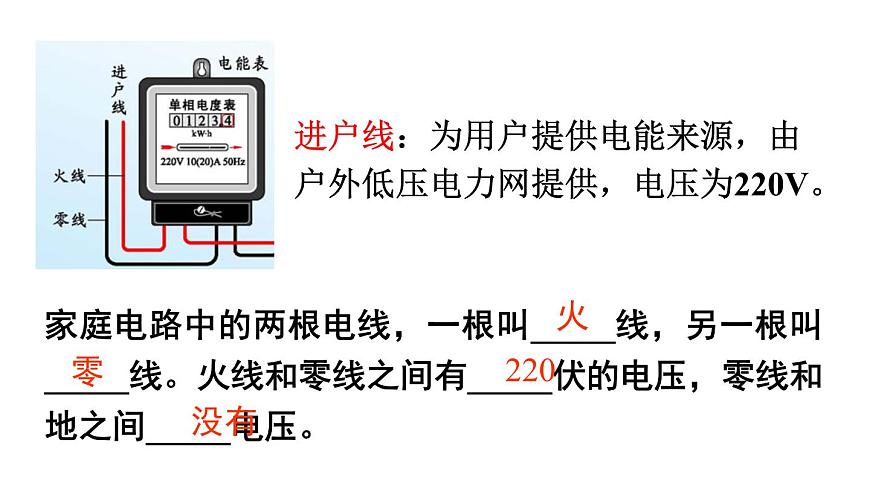

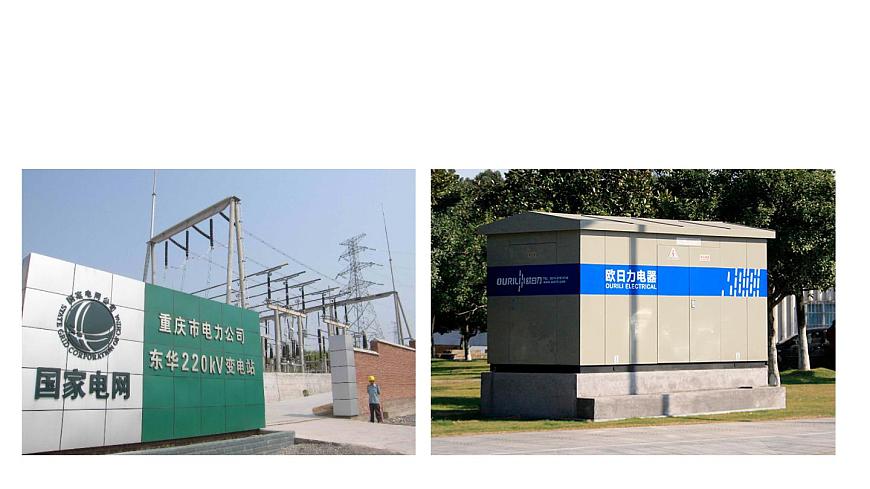

進戶線：為用戶提供電能來源，由戶外低壓電力網提供，電壓為220V。
家庭電路中的兩根電線，一根叫_____線，另一根叫_____線?；鹁€和零線之間有_____伏的電壓，零線和地之間_____電壓。

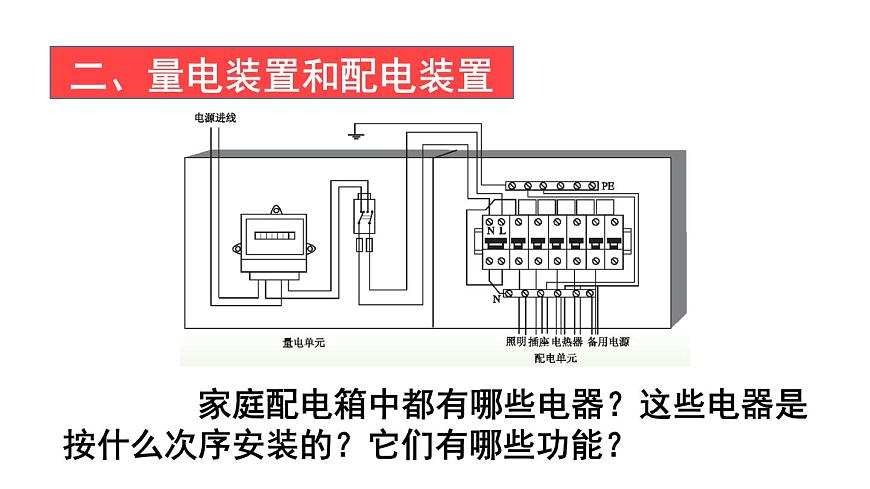

二、量電裝置和配電裝置
家庭配電箱中都有哪些電器？這些電器是按什么次序安裝的？它們有哪些功能？

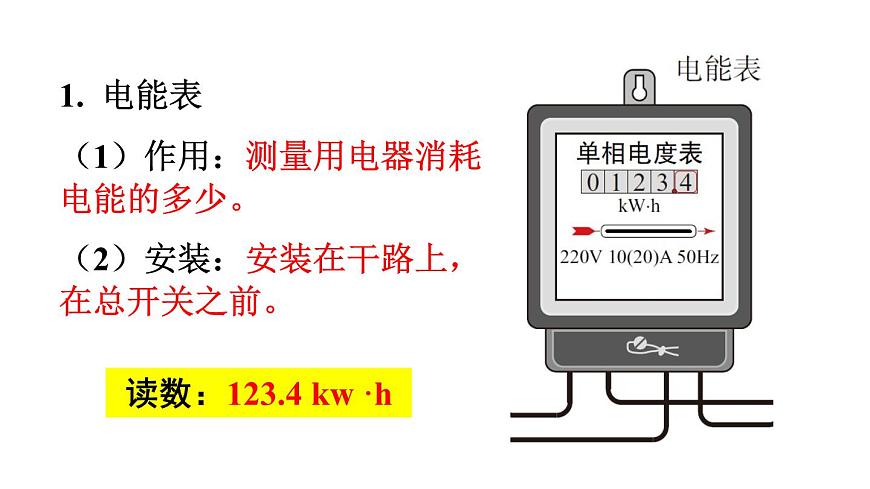

（1）作用：測量用電器消耗電能的多少。
（2）安裝：安裝在干路上，在總開關之前。
讀數：123.4 kw ·h

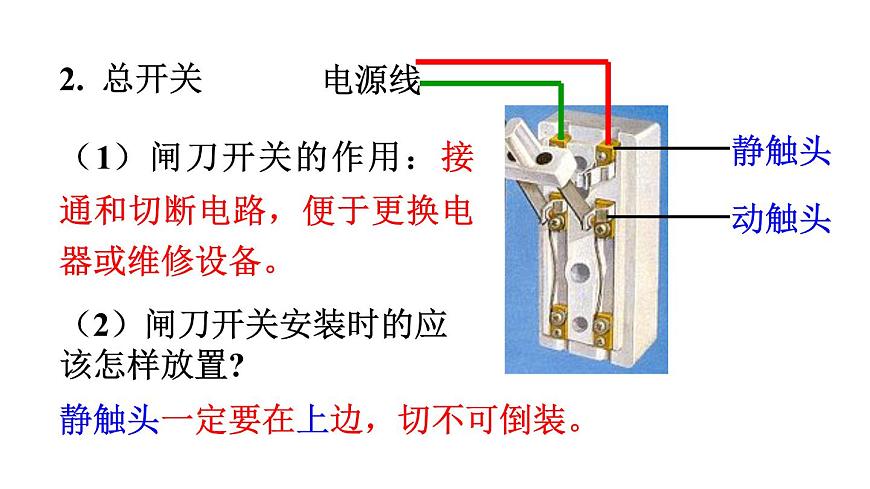

（1）閘刀開關的作用：接通和切斷電路，便于更換電器或維修設備。
（2）閘刀開關安裝時的應該怎樣放置?
靜觸頭一定要在上邊，切不可倒裝。
3. 保險裝置——保險絲
（1）作用：電路中電流過大時，保險絲熔斷，自動切斷電路，起到保護作用。
（2）材料：由電阻率較大、熔點較低的鉛銻合金制成。
（3）注意：選用合適規格的保險絲，不能用銅絲或者鐵絲代替。
3. 保險裝置——空氣開關（低壓斷電器）
現在新建居民樓電路中的保險裝置一般采用空氣開關，空氣開關安裝在電能表后，當電路中的電流過大時，空氣開關自動斷開，切斷電路，俗稱跳閘。
3. 保險裝置——漏電保護器
作用：可以對人身觸電、導線漏電、插座接錯線、用電器短路等故障起保護作用。
（1）各燈具以及插座相互并聯，工作時互不影響；
（2）控制各燈具的開關都裝在相線上，確保斷開開關時燈具上不帶電。
我們常用的白熾燈，螺絲口燈座中心的金屬片接相線，螺絲套接中性線，以防止人身觸電。
動手做：安裝模擬家庭電路
請按圖安裝模擬家庭電路。
（1）按照進戶線——電能表——總開關——熔斷器——用電器順序安裝；
（2）控制各燈具的開關都應裝在相線上；
（3）所有家用電器和插座都是并聯的，而用電器要與它的開關串聯；
（4）三孔插座需要接地；
常用電器較多，負載功率較大。
家庭電路的控制電器和保護電器
1.如圖所示，是一種常用的斷路器，也叫空氣開關.若空氣開關跳起后，復位，又立刻跳起，這一定不是下列哪種現象引起的（ ）A.電路中出現了斷路現象B.電路中有短路現象C.電路中總電流過大D.空氣開關的額定電流過小
2.一天晚上，照明一直正常的居民樓突然停電，經檢查是配電盒里的總保險絲熔斷了.李叔叔換上跟原來一樣規格的保險絲，閉合開關，全樓的燈馬上都亮了.可是經過幾分鐘，保險絲又熔斷了.請你分析其中的原因（ ）A.一定是電路某處發生了短路B.可能是電路某處開路C.可能是電路中新連入了大功率的用電器D.保險絲不合適，應當換用更粗的保險絲
3.家庭電路中，控制電燈的開關與電燈是____聯的，電燈與其他用電器是____聯的，教室里的電風扇與日光燈是____聯，電風扇正常工作時電壓為____ V，根據表中所提供的數據，可以確定適宜制作保險絲的是____.（提示:制作保險絲的材料要求電阻率大、熔點低）
4.請把如圖電路元件接入照明電路中，且符合安全用電原則.（要求保險盒與三孔插座相連）
