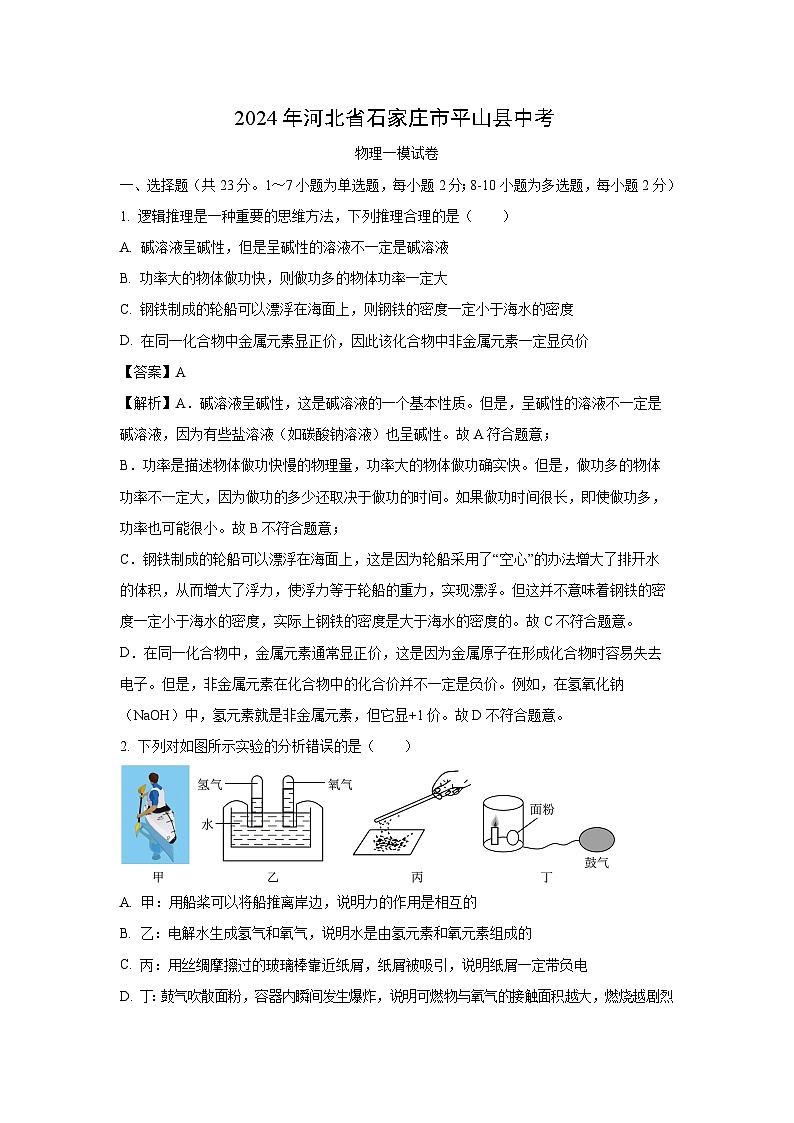

河北省石家莊市平山縣2024年中考一模物理試卷（解析版）

這是一份河北省石家莊市平山縣2024年中考一模物理試卷（解析版），共17頁。試卷主要包含了選擇題，填空及簡答題，實驗探究題，計算應用題等內容，歡迎下載使用。
一、選擇題（共23分。1～7小題為單選題，每小題2分；8-10小題為多選題，每小題2分）
1. 邏輯推理是一種重要的思維方法，下列推理合理的是（ ）
A. 堿溶液呈堿性，但是呈堿性的溶液不一定是堿溶液
B. 功率大的物體做功快，則做功多的物體功率一定大
C. 鋼鐵制成的輪船可以漂浮在海面上，則鋼鐵的密度一定小于海水的密度
D. 在同一化合物中金屬元素顯正價，因此該化合物中非金屬元素一定顯負價
【答案】A
【解析】A．堿溶液呈堿性，這是堿溶液的一個基本性質。但是，呈堿性的溶液不一定是堿溶液，因為有些鹽溶液（如碳酸鈉溶液）也呈堿性。故A符合題意；
B．功率是描述物體做功快慢的物理量，功率大的物體做功確實快。但是，做功多的物體功率不一定大，因為做功的多少還取決于做功的時間。如果做功時間很長，即使做功多，功率也可能很小。故B不符合題意；
C．鋼鐵制成的輪船可以漂浮在海面上，這是因為輪船采用了“空心”的辦法增大了排開水的體積，從而增大了浮力，使浮力等于輪船的重力，實現漂浮。但這并不意味著鋼鐵的密度一定小于海水的密度，實際上鋼鐵的密度是大于海水的密度的。故C不符合題意。
D．在同一化合物中，金屬元素通常顯正價，這是因為金屬原子在形成化合物時容易失去電子。但是，非金屬元素在化合物中的化合價并不一定是負價。例如，在氫氧化鈉（NaOH）中，氫元素就是非金屬元素，但它顯+1價。故D不符合題意。
2. 下列對如圖所示實驗的分析錯誤的是（ ）
A. 甲：用船槳可以將船推離岸邊，說明力的作用是相互的
B. 乙：電解水生成氫氣和氧氣，說明水是由氫元素和氧元素組成的
C. 丙：用絲綢摩擦過的玻璃棒靠近紙屑，紙屑被吸引，說明紙屑一定帶負電
D. ?。汗臍獯瞪⒚娣?，容器內瞬間發生爆炸，說明可燃物與氧氣的接觸面積越大，燃燒越劇烈

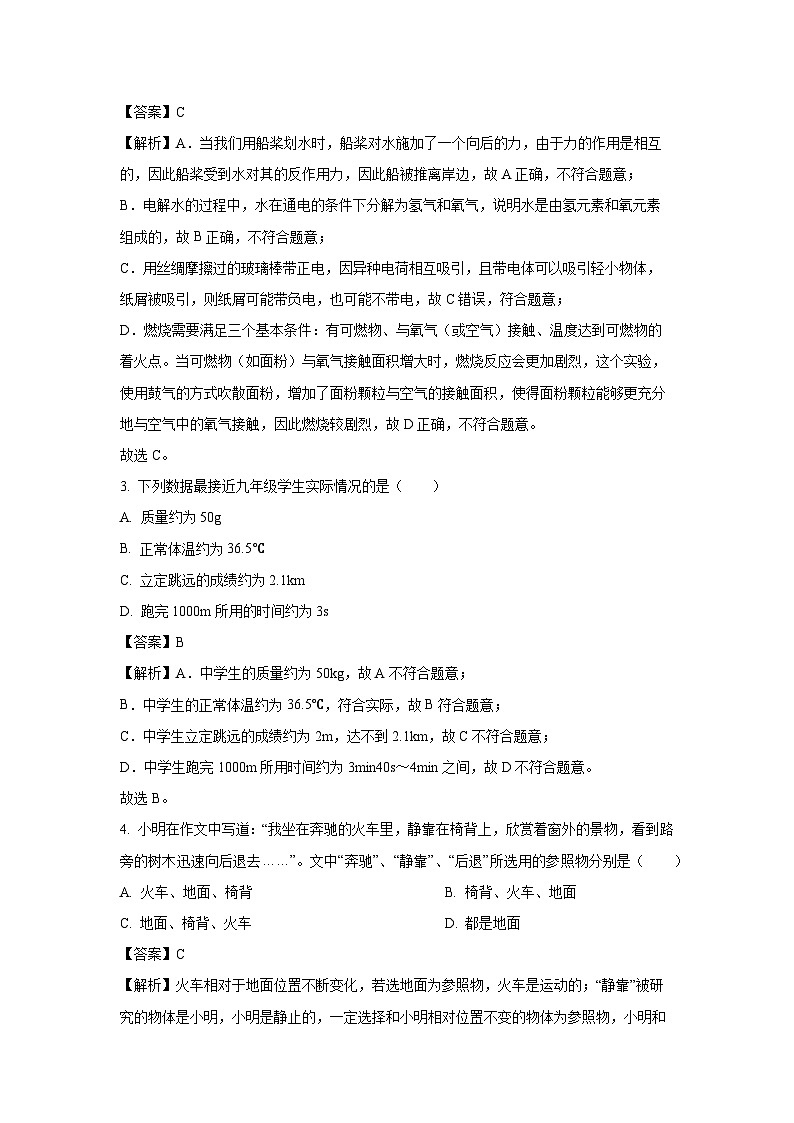

【答案】C
【解析】A．當我們用船槳劃水時，船槳對水施加了一個向后的力，由于力的作用是相互的，因此船槳受到水對其的反作用力，因此船被推離岸邊，故A正確，不符合題意；
B．電解水的過程中，水在通電的條件下分解為氫氣和氧氣，說明水是由氫元素和氧元素組成的，故B正確，不符合題意；
C．用絲綢摩擦過的玻璃棒帶正電，因異種電荷相互吸引，且?guī)щ婓w可以吸引輕小物體，紙屑被吸引，則紙屑可能帶負電，也可能不帶電，故C錯誤，符合題意；
D．燃燒需要滿足三個基本條件：有可燃物、與氧氣（或空氣）接觸、溫度達到可燃物的著火點。當可燃物（如面粉）與氧氣接觸面積增大時，燃燒反應會更加劇烈，這個實驗，使用鼓氣的方式吹散面粉，增加了面粉顆粒與空氣的接觸面積，使得面粉顆粒能夠更充分地與空氣中的氧氣接觸，因此燃燒較劇烈，故D正確，不符合題意。
故選C。
3. 下列數據最接近九年級學生實際情況的是（ ）
A. 質量約為50g
B. 正常體溫約為36.5℃
C. 立定跳遠的成績約為2.1km
D. 跑完1000m所用的時間約為3s
【答案】B
【解析】A．中學生的質量約為50kg，故A不符合題意；
B．中學生的正常體溫約為36.5℃，符合實際，故B符合題意；
C．中學生立定跳遠的成績約為2m，達不到2.1km，故C不符合題意；
D．中學生跑完1000m所用時間約為3min40s～4min之間，故D不符合題意。
故選B。
4. 小明在作文中寫道：“我坐在奔馳的火車里，靜靠在椅背上，欣賞著窗外的景物，看到路旁的樹木迅速向后退去……”。文中“奔馳”、“靜靠”、“后退”所選用的參照物分別是（ ）
A. 火車、地面、椅背B. 椅背、火車、地面
C. 地面、椅背、火車D. 都是地面
【答案】C
【解析】火車相對于地面位置不斷變化，若選地面為參照物，火車是運動的；“靜靠”被研究的物體是小明，小明是靜止的，一定選擇和小明相對位置不變的物體為參照物，小明和椅背之間沒有發生位置的改變，所以以椅背為參照物，小明是靜止的；“路旁的樹木迅速向后退”是以行駛的火車為參照物，樹木向后運動。故ABD不符合題意，C符合題意。
故選C。

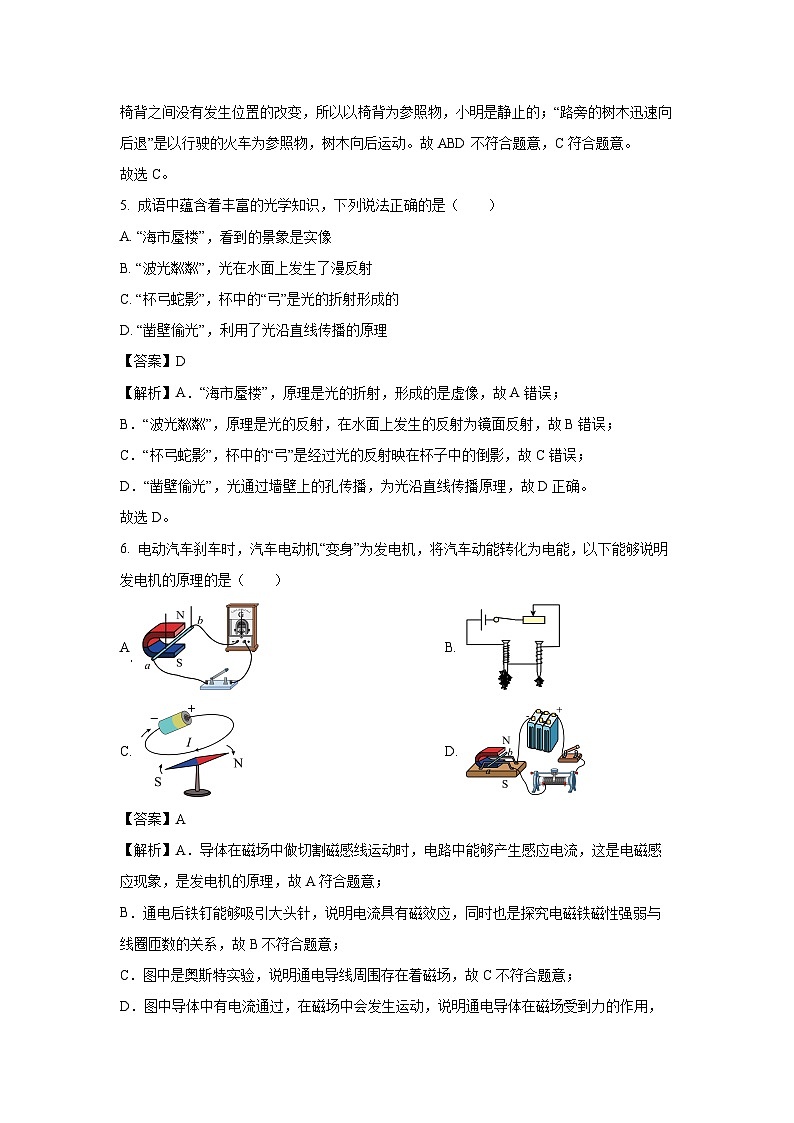

5. 成語中蘊含著豐富的光學知識，下列說法正確的是（ ）
A. “海市蜃樓”，看到的景象是實像
B. “波光粼粼”，光在水面上發生了漫反射
C. “杯弓蛇影”，杯中的“弓”是光的折射形成的
D. “鑿壁偷光”，利用了光沿直線傳播的原理
【答案】D
【解析】A．“海市蜃樓”，原理是光的折射，形成的是虛像，故A錯誤；
B．“波光粼粼”，原理是光的反射，在水面上發生的反射為鏡面反射，故B錯誤；
C．“杯弓蛇影”，杯中的“弓”是經過光的反射映在杯子中的倒影，故C錯誤；
D．“鑿壁偷光”，光通過墻壁上的孔傳播，為光沿直線傳播原理，故D正確。
故選D。
6. 電動汽車剎車時，汽車電動機“變身”為發電機，將汽車動能轉化為電能，以下能夠說明發電機的原理的是（ ）
A B.
C. D.
【答案】A
【解析】A．導體在磁場中做切割磁感線運動時，電路中能夠產生感應電流，這是電磁感應現象，是發電機的原理，故A符合題意；
B．通電后鐵釘能夠吸引大頭針，說明電流具有磁效應，同時也是探究電磁鐵磁性強弱與線圈匝數的關系，故B不符合題意；
C．圖中是奧斯特實驗，說明通電導線周圍存在著磁場，故C不符合題意；
D．圖中導體中有電流通過，在磁場中會發生運動，說明通電導體在磁場受到力的作用，故D不符合題意。
故選A。
7. 如圖所示是某款智能音箱，其智能語音控制系統可通過網絡讓用戶以語音對話的交互方式點播歌曲、了解天氣等，也可以對智能家居設備進行控制，下列說法中錯誤的是（ ）

A. 智能音箱是通過電磁波來發射和接收信號的
B. 音箱發出的聲音是通過空氣傳入人耳的
C. 當接收“大點兒聲”的指令后，紙盆振動加快
D. 播放音樂時，人們能分辨出不同樂器的聲音，依據的是聲音的音色
【答案】C
【解析】A．智能音箱是通過網絡讓用戶以語音對話的交互方式點播歌曲、了解天氣等，沒有網絡就不能控制智能設備，可見智能音箱是通過電磁波來發射和接收信號的，故A正確，不符合題意；
B．空氣可以傳播聲音，音箱發出的聲音是通過空氣傳入人耳的，故B正確，不符合題意；
C．紙盆振動加快，說明聲音的音調升高。當接收“大點兒聲”的指令后，目的是改變聲音的響度大小，并不能改變聲音的音調，故C錯誤，符合題意；
D．不同人、樂器發出的聲音的音色不同。播放音樂時，人們能分辨出不同樂器的聲音，依據的是聲音的音色，故D正確，不符合題意。
故選C。
8. 在研學旅行活動中，某同學運用所學物理知識，將一瓶結了冰的礦泉水與食物一起放在泡沫塑料箱中給食物保鮮。下列說法正確的是（ ）
A. 礦泉水結冰是凝固現象
B. 食物保鮮利用了冰熔化放熱
C. 食物被拿出后，外包裝上出現小水珠是液化現象
D. 一段時間后食物外包裝上的小水珠消失了是升華現象
【答案】AC
【解析】A．礦泉水結冰是液體水變成固態的冰，屬于凝固現象，故A正確；
B．食物保鮮利用了冰熔化吸熱，故B錯誤；
C．食物被拿出后，外包裝上出現小水珠是因為水蒸氣遇冷液化形成的，故C正確；
D．一段時間后食物外包裝上的小水珠消失了，這是因為小水珠汽化成了水蒸氣，故D錯誤。
故選AC。
9. 如圖所示，與壓強有關的事例中所涉及的物理知識表述正確的是（ ）
A. 甲：注射器注射藥液——利用了大氣壓強
B. 乙：在安全線外候車——氣體流速大的地方壓強大
C. 丙：高壓鍋煮飯容易熟——氣壓越大，沸點越高
D. ?。捍髩紊险聦挕后w壓強隨深度增加而增大
【答案】CD
【解析】A．注射器注射藥液時，醫生用外力將針筒內的藥液推入病人肌肉中，與大氣壓強無關，故A錯誤；
B．人離列車比較近時，列車的速度很大，人和列車的之間的空氣流動速度很大，壓強小，人外側的壓強不變，人受到外側壓強大于人內側受到的壓強，人靠太近列車，在較大的壓強差作用下很容易被駛過的列車“吸”進的危險，所以站臺設置黃色安全線，故B錯誤；
C．高壓鍋能增大鍋內氣壓，使沸點升高，故C正確；
D．大壩上窄下寬，是因為液體內部的壓強隨深度的增加而增大，為了能承受更大的壓強，下面更寬，故D正確。
故選CD。
10. 在如圖甲所示的電路中，定值電阻R2的阻值為5Ω，若只閉合S1和S2時，電壓表的示數為4V。若只閉合S1和S3，滑動變阻器R1的滑片P位于中點時，電壓表的示數為2V。圖乙是電路中額定電壓為4V的小燈泡的I﹣U關系圖像，下列說法正確的是（ ）
A. 小燈泡正常發光時電阻為5Ω
B. 電源電壓8V
C. 只閉合S1和S2時，10s內電流通過R2產生的熱量為48J
D. 若將電壓表換成電流表，開關均閉合時，電路中的最小電功率為16W
【答案】ABD
【解析】A．燈泡的額定電壓為4V，根據歐姆定律可知，燈泡的電阻
故A錯誤；
BC．只閉合S2和S2時，燈泡和定值電阻R2串聯接入電路，電壓表測燈泡兩端的電壓，
串聯電路各處電流相等，由圖乙可知，當燈泡正常發光時，通過電路電流為4.8A，串聯電路總電壓等于各部分電壓之和，則電源電壓
10s內電流通過R2產生的熱量為
故B正確，C錯誤；
D．只閉合S2和S3，燈泡和滑動變阻器串聯接入電路，電壓表測燈泡兩端的電壓，
滑動變阻器R1的滑片P位于中點時，電壓表的示數為2V，根據串聯電路電壓規律結合歐姆定律可得此時滑動變阻器接入電路的阻值
則滑動變阻器的最大阻值
將電壓表換成電流表，開關均閉合時，兩電阻并聯接入電路，并聯電路兩端電壓相等，根據歐姆定律可得，通過定值電阻的電流
滑動變阻器接入電路的阻值最大時，通過滑動變阻器的電流最小為
干路最小電流
電路中的最小電功率為
故D正確。
故選ABD。
二、填空及簡答題（15題3分，其他小題每空1分，共14分）
11. 家庭電路中，導線絕緣皮容易破損或老化，裸露的導線相接觸會發生______，造成電路中電流過大；為防止觸電事故發生，用電器的金屬外殼必須接______線。
【答案】短路 地
【解析】[1] 導線絕緣皮容易破損或老化，裸露的導線相接觸導致零線和火線直接接觸會導致短路，造成電路中電流過大。
[2] 為防止觸電事故發生，用電器的金屬外殼必須接地線，可以將用電器的金屬外殼與大地相連，漏電時可以防止人觸電。
12. 如圖所示的游戲情境中，小朋友將毽子向上踢出，表明力可以改變物體的_________；由于 _______，毯子會繼續向上運動，在上升過程中，毽子的動能 _______（選填“變大”“變小”或“不變”）。
【答案】運動狀態 慣性 變小
【解析】[1]小孩給毽子一個力將毽子向上踢出，毽子在力的作用下速度的方向發生改變，表明力可以改變物體的運動狀態。
[2]毽子被踢出后，由于毽子具有慣性保持原來的運動狀態，因此毯子會繼續向上運動。
[3]毽子在上升的過程中，由于質量不變，速度變小，動能變小。
13. 冬天吃一碗熱騰騰的牛肉板面能使人感到暖和，碗端起來感覺很燙手，是通過 ______的方式增加了手的內能；如圖甲所示是用筷子夾起一塊牛肉的情景，圖乙是筷子的示意圖，請作出阻力F2的阻力臂l2，_____；此時筷子是 ______（選填“省力”“等臂”或“費力”）杠桿。
【答案】熱傳遞 費力
【解析】[1]碗端起來感覺很燙手，手吸收熱量，通過熱傳遞的方式改變手的內能。
[2]在使用筷子時筷子繞著C點轉動，所以C點即為支點，阻力的作用點為A點，即線段AC的長度為阻力臂l2，作圖如下：
[3]筷子使用過程中，動力臂小于阻力臂，是費力杠桿。
14. 為了豐富校園生活，某校舉行了一場班級拔河比賽，如圖是兩班比賽時的場景，雙方處于相持靜止階段時，繩子受到______（選填“平衡力”或“非平衡力”）的作用。某班在組隊時挑選體重較大的同學參加比賽，這是通過______的方式增大腳與地面間的摩擦力的，同時在比賽時隊員應該穿鞋底花紋較______（選填“深”或“淺”）的鞋。
【答案】平衡力 增大壓力 深
【解析】[1]雙方處于相持靜止階段時，繩子處于靜止狀態，受到平衡力的作用。
[2]體重大的同學對地面的壓力大，挑選體重較大的同學參加比賽，這是通過增大壓力的方式增大腳與地面間的摩擦力的。
[3]在比賽時隊員應該穿鞋底花紋較深的鞋，通過增大接觸面粗糙程度來增大腳與地面間的摩擦力。
15. 2023年9月17日，石家莊首批10輛氫能源公交車正式上線。全部投入到216路公交線路運營，標志著省會公交正式邁入氫能源時代。氫能源與化石燃料相比，具有的顯著優勢是____________________，它燃燒時將_______能轉化為內能。質量為0.6kg的氫燃料完全燃燒，若放出的熱量有50%被質量為200kg、溫度為15℃的水吸收，能使水溫升高 _______℃。[c水＝4.2×103J/（kg·℃），q氫＝1.4×108J/kg]
【答案】氫氣與氧氣燃燒后只生成水，不會污染環境 化學 50
【解析】[1]氫能源有很多優勢：通常情況下，氫氣與氧氣燃燒后只生成水，不會污染環境；氫燃料的熱值大，在放出相等熱量時，消耗的氫能源少等。
[2]氫燃燒時，消耗燃料的化學能，獲得內能，所以氫燃料燃燒時將化學能轉化為內能。
[3]0.6kg的氫燃料完全燃燒放出的熱量為
Q放＝m氫q氫＝0.6kg×1.4×108J/kg＝8.4×107J
由題意可知，水吸收的熱量為
Q吸＝Q放×50%＝8.4×107J×50%＝4.2×107J
由Q吸＝cmΔt得，水升高溫度為
三、實驗探究題（第18題4分，第19題6分，第20題7分，共17分）
16. 小明用凸透鏡、蠟燭、光屏和光具座等器材，探究“凸透鏡成像的規律”。
（1）為了便于從不同方向都能觀察到光屏上的像，應選用較 _______（選填“光滑”或“粗糙”）的光屏；
（2）當蠟燭、凸透鏡、光屏在如圖所示的位置時，光屏上出現了等大、清晰的像，則此凸透鏡的焦距為 _________cm；
（3）保持凸透鏡位置不動，在（2）實驗基礎上，小明想要在光屏上得到放大清晰的燭焰像，使之位于 ________________（選填“焦點處”“一倍焦距與二倍焦距之間”或“一倍焦距內”），并將光屏適當向右移動，直到光屏上出現燭焰清晰的像________（舉出一例）應用的成像原理相同。
【答案】（1）粗糙 （2）10.0 （3）一倍焦距與二倍焦距之間 投影儀
【解析】（1）實驗中選用粗糙的光屏，這樣光屏發生漫反射時，在不同方向都能觀察到光屏上的像。
（2）由圖可知，此時u=v=20.0cm=2f
此時光屏上成倒立、等大的實像，故焦距f=10.0cm。
（3）[1][2]要在光屏上得到放大清晰的燭焰像，物距應該在一倍焦距與二倍焦距之間，故將蠟燭適當向右移動，使之位于一倍焦距與二倍焦距之間時，并將光屏適當向右移動，光屏上出現燭焰清晰的像；此時光屏上成倒立、放大的實像，與投影儀的成像原理一致。
17. 學習了浮力的相關知識后，小明所在的實驗小組利用彈簧測力計、燒杯、小桶、石塊、細線等器材，探究“浮力大小與排開液體的重力的關系”。
（1）實驗操作步驟如圖1甲所示，最合理的步驟順序是________（用實驗步驟對應的序號表示）；
（2）小明進行實驗并把數據記錄在表中，由表可知石塊受到的浮力是__________N。小明根據表中數據歸納出了實驗結論并準備結束實驗，同組的小紅認為實驗還沒有結束，理由是________；
（3）實驗結束后，小明還想進一步探究“浮力大小是否與物體的密度有關”，可以取________（選填“質量”或“體積”）相同的鐵塊和鋁塊，使其浸沒在同種液體中，比較浮力的大??；
（4）另一小組利用兩個相同的彈簧測力計A和B、薄塑料袋（質量忽略不計）、飲料瓶和吸管組成的溢水杯對實驗進行改進，裝置如圖1乙所示。向下移動橫桿，使重物緩慢浸入盛滿水的溢水杯中，觀察到A的示數和B的示數都在變化，且A、B示數的變化量________（選填“相等”或“不相等”）；
（5）若該小組記錄到重物在浸入水中前彈簧測力計A的示數為4.8N，完全浸入水中后（未接觸溢水杯底），彈簧測力計A的示數如圖2所示，已知水的密度為1g/cm3，g取10N/kg，則該重物的密度為________kg/m3。
【答案】（1）④①③② （2）0.2 只通過一組實驗數據得出的結論具有偶然性 （3）體積 （4）相等 （5）4×103
【解析】（1）[1]實驗時先測出空桶的重力，然后測出物體的重力，再將物體浸在溢水杯中，讀出彈簧測力計的示數，根據F浮=G-F示求出受到的浮力，最后測出小桶和水的總重力，從而測出物體排開水的重力，因此合理的順序為：④①③②。
（2）[2]由實驗步驟A、B可知，物體浸在液體中時受到的浮力為
F浮=G-F示=FB-FA=1.8N-1.6N=0.2N
[3]由于只測了一組實驗數據，這樣得出的結論會有偶然性，所以為了尋找普遍規律，做完一次試驗后，需要換用不同液體重新實驗。
（3）[4]想進一步探究浮力大小是否與物體的密度有關，根據控制變量法，需要選用體積相同，密度不同的物體，使其浸沒在同種液體中（保證了液體密度相同、排開液體的體積相同），比較浮力大小。
（4）[5]如圖乙所示，向下移動水平橫桿，使重物緩慢浸入盛滿水的溢水杯中，重物排開水的體積變大，受到的浮力變大，由稱重法F浮=G-F示可知彈簧測力計A的示數變??；重物排開水的體積越大時薄塑料袋內水的重力越大，即彈簧測力計B的示數越大，薄塑料袋的質量忽略不計時，由阿基米德原理可知，彈簧測力計A、B示數的變化量相等。
（5）[6]根據彈簧測力計的分度值讀數可得完全浸入水中后（未接觸溢水杯底），彈簧測力計A的示數為3.6N；重物在浸入水中前和完全浸入水中后（未接觸溢水杯底），則重物浸在水中時受到的浮力為
F浮1=G1-F示1=FA1-FA2=4.8N-3.6N=1.2N
由F浮=ρgV排可得，重物排開水的體積為
重物的質量為
因為重物全部浸沒，所以
V=V排=1.2×10-4m3
則重物的密度為
18. 小明測量標有“2.5V”字樣（燈絲電阻約為10Ω）小燈泡的額定功率。現有器材：電池組（三節干電池串聯，電壓為4.5V）、開關、電壓表、電流表、導線若干，另有三種規格的滑動變阻器可供選擇：R1（5Ω，1A）、R2（20Ω，0.5A），R3（50Ω，0.2A）。小明設計了如圖1甲所示的電路圖進行實驗，請回答下列問題：
（1）圖1乙是小明連接的實物電路，其中有一根導線連接錯誤，請在錯誤的導線上畫“×”（導線不要交叉）_______。通過估算，他選用的滑動變阻器是 _______（選填“R1”“R2”或“R3”）；
（2）正確連接電路后閉合開關，小燈泡不亮，但電壓表和電流表都有示數，出現這種情況的原因是_____________。
（3）解決問題后，移動滑片P至某一點時，電壓表示數如圖1丙所示，應將滑動變阻器的滑片P向 _____（選填“A”或“B”）端移動；
（4）通過移動滑動變阻器的滑片P，觀察小燈泡的亮度，并根據記錄的多組數據繪制出了如圖2所示的I﹣U關系圖象。由圖象可知小燈泡的額定功率是 __________W。小燈泡變亮時，小燈泡燈絲的電阻 _______（選填“變大”“變小”或“不變”）。
【拓展】小明還想測量一個定值電阻的阻值，但電流表被其他小組同學借去了，于是利用上面實驗用的小燈泡和剩余器材設計了圖3所示的實驗電路圖，實驗步驟如下：
①先將小燈泡接在圖中a、b兩點之間，閉合開關，調節滑動變阻器的滑片P，使電壓表的示數為1.5V；
②保持滑片位置不動，再取下小燈泡，將待測電阻接在a、b兩點間，讀出電壓表的示數恰好為2V；
③待測電阻Rx＝_______Ω。
【答案】（1） R2 （2）燈泡實際功率太小 （3）A （4）0.625 變大 12
【解析】（1）[1]在測小燈泡的額定功率實驗中，燈泡、滑動變阻器和電流表串聯，電壓表并聯在燈泡兩端，如下圖所示：
[2]小燈泡的額定電壓為2.5V，正常工作電流約為
由串聯電路的規律及歐姆定律，燈正常發時滑動變阻器連入的電阻
由于額定電流為0.25A，滑動變阻器最小電阻為8Ω，故選滑動變阻器是R2。
（2）閉合開關，發現小燈泡不亮，電壓表、電流表都有示數，說明電路是通路，可能滑動變阻器接入電路的阻值太大，燈泡實際功率太小。
（3）電壓表示數如圖1丙所示，電壓表的量程是0~3V，分度值是0.1V，電壓表的示數是2.1V，小于燈泡的額定電壓2.5V，若要測量小燈泡的額定功率，應增大燈泡兩端的電壓，根據串聯電路電壓規律，應減小滑動變阻器兩端的電壓，根據分壓原理，應減小滑動變阻器接入電路的阻值，故應將圖甲中的滑片P向A端移動。
（4）[1]由圖2可知，當燈泡兩端電壓為2.5V時，通過燈泡的額定電流為0.25A，則小燈泡額定功率為
PL=ULIL=2.5V×0.25A=0.625W
[2]燈泡的亮度由實際功率決定，小燈泡變亮時，實際功率變大，溫度升高，燈絲的電阻隨溫度的升高而變大。
[3]先將小燈泡接在圖中a、b兩點之間，閉合開關，調節滑動變阻器的滑片P，使電壓表的示數為1.5V，由圖丙可知，電路中電流為I1=0.2A，滑動變阻器兩端的電壓為
U滑1=U-U1=4.5V-1.5V=3V
滑動變阻器連入電路的電阻為
保持滑片位置不動，再取下小燈泡，將待測電阻接在a、b兩點間，閉合開關，讀出電壓表的示數恰好為2V；此時滑動變阻器兩端的電壓為U滑2=U-U2=4.5V-2V=2.5V
電路中的電流為
定值電阻的阻值為
四、計算應用題（第21題6分，第22題7分，共13分）
19. 在杭州第19屆亞運會某場館的建設中。工人用如圖甲所示的滑輪組將400N的重物勻速提起，拉力F＝250N。重物上升的高度h與所用時間t的關系圖像如圖乙所示，不計繩重和摩擦。已知工人的重力為800N，每只腳與地的接觸面積為200cm2。求：（g取10N/kg）
（1）在勻速提升重物的過程中，工人拉繩子的速度；
（2）工人提升重物時，雙腳站在地面上對地面的壓強；
（3）不考慮繩子的承重，該滑輪組的最大機械效率。
【答案】（1）0.2m/s （2）1.375×104Pa （3）93.75%
【解析】（1）由圖乙可知，在20s內重物上升的高度h＝2m，物體上升的速度為
由圖甲圖可知，與動滑輪相連的繩子股數n＝2，則小明拉繩子的速度為
v繩=2v物=2×0.1m/s=0.2m/s
（2）工人提重物上升過程中，小明對地面的壓力為
F壓＝G人﹣F拉＝800N﹣250N＝550N
雙腳站在地面上時，地的受力面積為
S＝200cm2×2＝400cm2＝0.04m2
對地面的壓強為
（3）不計繩重和摩擦，拉力為
則動滑輪的重力為
G動＝nF拉﹣G＝2×250N﹣400N＝100N
人施加的最大拉力為F拉大＝G人＝800N
滑輪組能提升的最大物重為
G大＝nF拉大﹣G動＝2×800N﹣100N＝1500N
因為滑輪組的機械效率為
所以滑輪組的最大機械效率為
20. 如圖所示的電路中，電源電壓保持不變，電阻R1的阻值為20Ω。閉合開關S，兩電流表的示數分別為0.9A和0.4A。
（1）求電源電壓；
（2）求電阻R2的阻值；
（3）現用電阻R0替換電阻R1、R2中的一個，替換前后，只有一個電流表的示數發生了變化，且電路的總功率變化了2.4W，求滿足要求的電阻R0的阻值。
【答案】（1）8V （2）16Ω （3）10Ω或40Ω
【解析】（1）由電路圖可知，閉合開關S，R1與R2兩電阻并聯，電流表A測干路中的電流，電流表A1測R1支路中的電流。因為并聯電路各支路兩端的電壓相等，等于電源電壓，所以電源電壓為
U=U1=I1R1=0.4A×20Ω=8V
（2）由并聯電路的電流特點可得通過R2的電流
I2=I-I1=0.9A-0.4A=0.5A
并聯電路中各支路兩端的電壓相等，根據歐姆定律可知電阻R2的阻值
（3）用電阻R0替換電阻R1、R2中的一個，替換前后，只有一個電流表的示數發生了變化，若用R0替換電阻R1，則電流表A1所在支路的電阻發生變化，電流表A1的示數會發生變化，同時干路電流也會發生變化，即電流表A的示數發生變化，不符合題意，因此只能是用R0替換電阻R2；替換前電路的總功率
P總=UI=8V×0.9A=7.2W
替換后電路的總功率變化了2.4W，則此時電路的總功率可能為
P總′=P總+ΔP=7.2W+2.4W=9.6W
P總″=P總-ΔP=7.2W-2.4W=4.8W
并聯電路中各支路獨立工作、互不影響，所以，替換前后R1的電流和功率均不變，則R1消耗的功率
P1=UI1=8V×0.4A=3.2W
因替換后R1與R0并聯，且電路的總功率等于各支路消耗功率之和，所以，電阻R0消耗的功率可能為
P0=P總′-P1=9.6W-3.2W=6.4W
P0′=P總″-P1=4.8W-3.2W=1.6W
R0的阻值可能為
或
即電阻R0的阻值為10Ω或40Ω能滿足題中的要求。
實驗步驟
①
②
③
④
彈簧測力計示數/N
1.8
0.5
1.6
0.3
