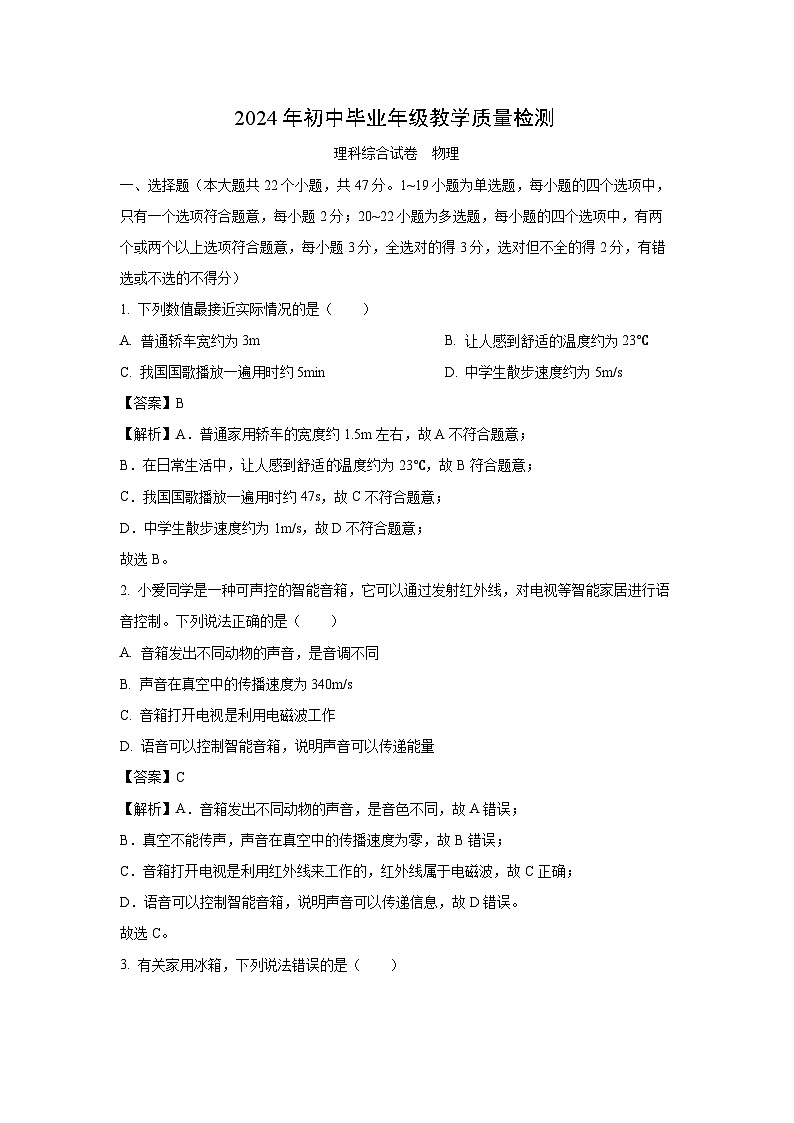

[物理][一模]河北省石家莊市長安區2024年中考理綜試題(解析版)

這是一份[物理][一模]河北省石家莊市長安區2024年中考理綜試題(解析版)，共17頁。試卷主要包含了選擇題，填空題，實驗探究題等內容，歡迎下載使用。
一、選擇題（本大題共22個小題，共47分。1~19小題為單選題，每小題的四個選項中，只有一個選項符合題意，每小題2分；20~22小題為多選題，每小題的四個選項中，有兩個或兩個以上選項符合題意，每小題3分，全選對的得3分，選對但不全的得2分，有錯選或不選的不得分）
1. 下列數值最接近實際情況的是（ ）
A. 普通轎車寬約為3mB. 讓人感到舒適的溫度約為23℃
C. 我國國歌播放一遍用時約5minD. 中學生散步速度約為5m/s
【答案】B
【解析】A．普通家用轎車的寬度約1.5m左右，故A不符合題意；
B．在日常生活中，讓人感到舒適溫度約為23℃，故B符合題意；
C．我國國歌播放一遍用時約47s，故C不符合題意；
D．中學生散步速度約為1m/s，故D不符合題意；
故選B。
2. 小愛同學是一種可聲控的智能音箱，它可以通過發射紅外線，對電視等智能家居進行語音控制。下列說法正確的是（ ）
A. 音箱發出不同動物的聲音，是音調不同
B. 聲音在真空中的傳播速度為340m/s
C. 音箱打開電視利用電磁波工作
D. 語音可以控制智能音箱，說明聲音可以傳遞能量
【答案】C
【解析】A．音箱發出不同動物的聲音，是音色不同，故A錯誤；
B．真空不能傳聲，聲音在真空中的傳播速度為零，故B錯誤；
C．音箱打開電視是利用紅外線來工作的，紅外線屬于電磁波，故C正確；
D．語音可以控制智能音箱，說明聲音可以傳遞信息，故D錯誤。
故選C。

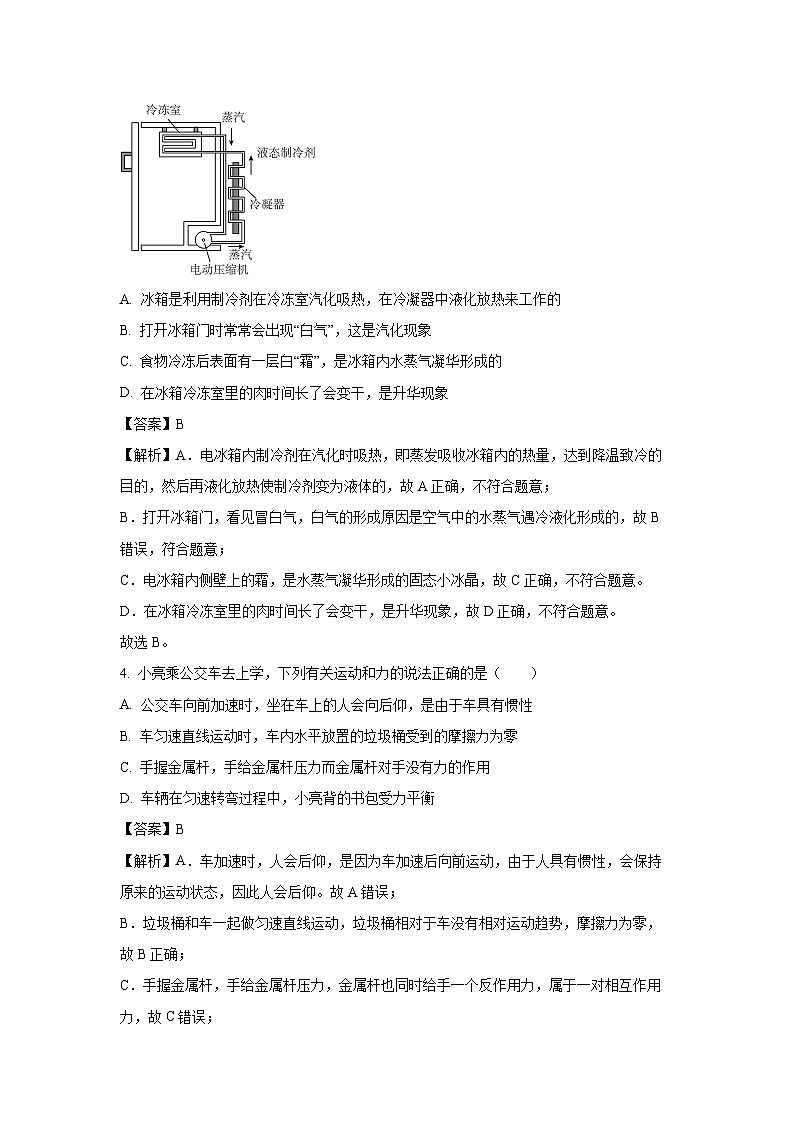

3. 有關家用冰箱，下列說法錯誤的是（ ）
A. 冰箱是利用制冷劑在冷凍室汽化吸熱，在冷凝器中液化放熱來工作的
B. 打開冰箱門時常常會出現“白氣”，這是汽化現象
C. 食物冷凍后表面有一層白“霜”，是冰箱內水蒸氣凝華形成的
D. 在冰箱冷凍室里的肉時間長了會變干，是升華現象
【答案】B
【解析】A．電冰箱內制冷劑在汽化時吸熱，即蒸發吸收冰箱內的熱量，達到降溫致冷的目的，然后再液化放熱使制冷劑變?yōu)橐后w的，故A正確，不符合題意；
B．打開冰箱門，看見冒白氣，白氣的形成原因是空氣中的水蒸氣遇冷液化形成的，故B錯誤，符合題意；
C．電冰箱內側壁上的霜，是水蒸氣凝華形成的固態小冰晶，故C正確，不符合題意。
D．在冰箱冷凍室里的肉時間長了會變干，是升華現象，故D正確，不符合題意。
故選B。
4. 小亮乘公交車去上學，下列有關運動和力的說法正確的是（ ）
A. 公交車向前加速時，坐在車上的人會向后仰，是由于車具有慣性
B. 車勻速直線運動時，車內水平放置的垃圾桶受到的摩擦力為零
C. 手握金屬桿，手給金屬桿壓力而金屬桿對手沒有力的作用
D. 車輛在勻速轉彎過程中，小亮背的書包受力平衡
【答案】B
【解析】A．車加速時，人會后仰，是因為車加速后向前運動，由于人具有慣性，會保持原來的運動狀態，因此人會后仰。故A錯誤；
B．垃圾桶和車一起做勻速直線運動，垃圾桶相對于車沒有相對運動趨勢，摩擦力為零，故B正確；
C．手握金屬桿，手給金屬桿壓力，金屬桿也同時給手一個反作用力，屬于一對相互作用力，故C錯誤；
D．車在轉彎過程中，運動方向發生改變，受力不平衡，因此小亮背的書包受力不平衡。故D錯誤。
故選B。

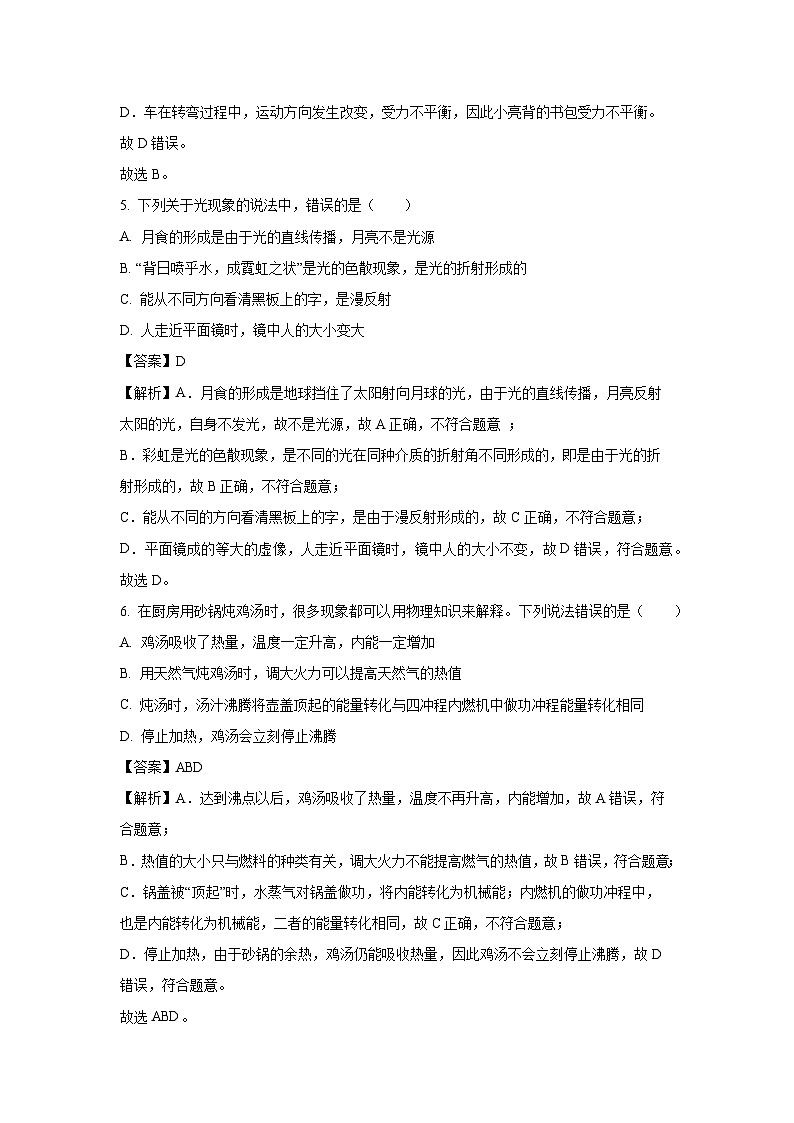

5. 下列關于光現象的說法中，錯誤的是（ ）
A. 月食的形成是由于光的直線傳播，月亮不是光源
B. “背日噴乎水，成霓虹之狀”是光的色散現象，是光的折射形成的
C. 能從不同方向看清黑板上的字，是漫反射
D. 人走近平面鏡時，鏡中人的大小變大
【答案】D
【解析】A．月食的形成是地球擋住了太陽射向月球的光，由于光的直線傳播，月亮反射太陽的光，自身不發光，故不是光源，故A正確，不符合題意 ；
B．彩虹是光的色散現象，是不同的光在同種介質的折射角不同形成的，即是由于光的折射形成的，故B正確，不符合題意；
C．能從不同的方向看清黑板上的字，是由于漫反射形成的，故C正確，不符合題意；
D．平面鏡成的等大的虛像，人走近平面鏡時，鏡中人的大小不變，故D錯誤，符合題意。
故選D。
6. 在廚房用砂鍋燉雞湯時，很多現象都可以用物理知識來解釋。下列說法錯誤的是（ ）
A. 雞湯吸收了熱量，溫度一定升高，內能一定增加
B. 用天然氣燉雞湯時，調大火力可以提高天然氣的熱值
C. 燉湯時，湯汁沸騰將壺蓋頂起的能量轉化與四沖程內燃機中做功沖程能量轉化相同
D. 停止加熱，雞湯會立刻停止沸騰
【答案】ABD
【解析】A．達到沸點以后，雞湯吸收了熱量，溫度不再升高，內能增加，故A錯誤，符合題意；
B．熱值的大小只與燃料的種類有關，調大火力不能提高燃?xì)獾臒嶂?，故B錯誤，符合題意；
C．鍋蓋被“頂起”時，水蒸氣對鍋蓋做功，將內能轉化為機械能；內燃機的做功沖程中，也是內能轉化為機械能，二者的能量轉化相同，故C正確，不符合題意；
D．停止加熱，由于砂鍋的余熱，雞湯仍能吸收熱量，因此雞湯不會立刻停止沸騰，故D錯誤，符合題意。
故選ABD。
7. 小亮在探究凸透鏡成像規律時，將蠟燭，凸透鏡，光屏三者安裝在光具座上如圖所示，光屏上成清晰的像，下列描述正確的是（ ）
A. 該透鏡焦距在10cm~20cm之間
B. 如圖所成的是倒立縮小的實像，與投影儀的工作原理相同
C. 光屏不動，將另一凸透鏡安置在透鏡前，將蠟燭向右調，可再次成清晰的像
D. 將不透明的黑色卡片遮擋住透鏡的上半部分，像顯示為原來的下半部分
【答案】AC
【解析】A．由圖可知，此時u＞v，此時的像是倒立縮小的實像，則
u=40cm＞2f
2f＞20cm＞f
解得
10cm＜f＜20cm
故A正確；
B．此時的像是倒立縮小的實像，與照相機的成像原理一致，故B錯誤；
C．將另一凸透鏡安置在透鏡前，凸透鏡對光有會聚作用，使像距變小，光屏不動，將蠟燭向右調，根據物近像遠像變大，可再次成清晰的像，故C正確；
D．凸透鏡成實像時，所有透過透鏡的光會聚到光屏上成像，當將透鏡的上半部分擋住后，整個物體發出的光雖有一部分被擋住，但總會有一部分光通過下半部分凸透鏡而會聚成像，因此，像與原來相同顯示像的全部；由于透鏡的一半被遮住，因此折射出的光線與原來相比減少了一半，故像會變暗，故D錯誤。
故選AC。
8. 如圖甲是燈泡L的電流隨電壓變化的圖像，燈泡上標有“6V 4.8W”的字樣，電R1=10Ω，將它們按圖乙所示的電路連接，滑動變阻器上標有“40Ω 0.7A”，電流表使用的量程是0~3A，電源電壓恒為12V，下列說法正確的是（ ）
A. 燈泡L正常發光時的電流I=0.8A
B. 只閉合S、S2，燈泡L的功率為1W時，滑片P位于滑動變阻器中點處
C. 調節開關與滑動變阻器，使得電路總功率最大，滑動變阻器分得最大電壓為10V
D. 只閉合開關S、S1通過R1電流范圍為0.24A~1.2A
【答案】ABC
【解析】 A．由燈泡的規格參數，由電功率計算公式可得，燈泡L正常發光時的電流
故A正確；
B．只閉合S、S2，燈泡L和變阻器R串聯，電流表測量電路中的電流，由圖甲可知：燈泡兩端的電壓為2V時，燈泡中的電流是0.5A，由P= UI可知，燈泡的功率為1W，所以只閉合S、S2，燈泡L的功率為1W時，燈泡 兩端的電壓U'L= 2V，燈泡中的電流是I'L = 0.5A，根據串聯電路電壓等于各部分電路兩端電壓之 和可得，變阻器兩端的電壓
U'R=U-U'L= 12V - 2V = 10V
根據串聯電路電流規律可得，通過變阻器的電流
I'R=I'L = 0.5A
由歐姆定律可得，變阻器的接入電阻
即滑片P位于滑動變阻器中點處，故B正確；
C．由變阻器規格參數可知，變阻器允許通過 的最大電流為0.7A，電流表使用的量程是0~3A，所以可知電路中的最大電流I大=0.7A；當開關都閉合時，燈泡L與定值電阻R1并聯后的電阻再與變阻器R串聯，若變阻器分的電壓UR= 10V，根據串聯電路電壓規律可得，并聯電路兩端分的電壓
U并=U-UR= 12V- 10V = 2V
由圖甲可知，燈泡兩端電壓U'L=2V時，通過燈泡的電流為I'L= 0.5A，由歐姆定律可得，R1兩端電壓U1 =2V時，通過R1的電流
由并聯電路電流干路電流等于各支路電流之和可得，并聯電路(干路)的電流
I并= I1 + I'L=0.2A +0.5A=0.7A=I大
電源電壓不變，當電路中的電流最大時，由P= UI可知，電路消耗的電功率最大，所以調節開關與滑動變阻器，使得電路總功率 最大，滑動變阻器分得最大電壓為10V，故C正確；
D．只閉合開關S、S1，R1和變阻器R串聯，若變阻器接入電阻為0時，電路中的電流最大
因為變阻器允許通過的最大電流為0.7A， 0.7A < 1.2A，所以電路中實際最大電流I實大= 0.7A；變阻器的接入電阻最大時，電路中的電流即通過R1的電流最小，根據串聯電路電阻規律可得，電路中的最大電阻
R大=R1+R=10Ω+40Ω=50Ω
由歐姆定律可得，通過R1的最小電流
所以只閉合開關S、S1，通過R1的電流范圍為 0.24A~0.7A，故D錯誤。
故選ABC。
二、填空題（本大題共9個小題；每空1分；共31分）
9. 如圖所示，為小紅家的電能表，此時讀數為_________kW·h。若他把一個標有“220V 1200W”的電熱器單獨接入電路正常工作6min，電能表表盤旋轉_________r。他家除電熱器外還能同時使用的用電器的總功率為__________W。
【答案】1032.5 360 3200
【解析】[1]電能表的最后一位數是小數，單位是kW?h，圖示電能表的示數為1032.5kW?h。
[2]電熱器正常工作時的電功率
正常工作6min=0.1h消耗的電能
3000r/（kW?h）表示電路中用電器每消耗1kW?h的電能，電能表的轉盤轉動3000r，這段時間內電能表轉盤的轉數
[3]由圖知道，電能表的工作電壓是220V，電能表平時工作允許通過的最大電流為20A，小紅家同時使用的用電器最大總功率
還能同時使用的用電器的總功率
10. 如圖是人體身高測量儀的電路簡化圖，R0=12Ω，R是滑動變阻器，電源電壓U=12V保持不變，滑片會隨身高上下移動。當開關閉合，被測身高增加時，電流表的示數_________（選填“變大”“變小”或“不變”）；當電壓表的示數為4V時，滑動變阻器接入電路的阻值為________Ω，若電壓表與電流表互換位置，閉合開關，電壓表示數為_________V。
【答案】變大 6 12
【解析】[1]由電路圖知道，定值電阻R0與滑動變阻器R串聯接入電路，電壓表測滑動變阻器R兩端電壓，電流表測電路中的電流；當被測身高增加時，滑動變阻器滑片向上滑動，滑動變阻器接入電路的阻值變小，電路中的總電阻變小，由知道，電路中的電流變大，即電流表的示數變大。
[2]已知電壓表的示數為4V，即滑動變阻器兩端的電壓UR=4V，根據串聯電路電壓規律知道，定值電阻兩端的電壓
則電路中的電流
所以滑動變阻器接入電路的阻值
[3]電流表和電壓表位置互換后，電壓表就串聯接入電路，由于電壓表電阻很大，因此電路中的電流就很小，故定值電阻的電壓很小，因此電壓表示數接近電源電壓，即為12V。
11. 籃球從A點拋出，飛過最高點C到達D點過程中，被頻閃照相機以每隔0.02s曝光一次的形式記錄下來，如圖所示，球從B點到D點用時________s，球的機械能________（選填“不變”“變小”或“變大”）；B到C克服重力做功平均功率與C到D重力做功平均功率之比為___________。
【答案】0.14 變小 4:3
【解析】[1]由圖可知，球從B點到D點經歷7個時間間隔，用時
0.02s×7=0.14s
[2]籃球從A點拋出，飛過最高點C到達D點過程中，克服空氣阻力做功，機械能變小，一部分機械能轉化成內能。
[3]由W=Gh可知，B到C克服重力做功與C到D重力做功相等，由圖可知，B到C經歷的時間為
0.02s×3=0.06s
C到D經歷的時間為
0.02s×4=0.08s
大于B到C經歷的時間，由可知 ，B到C克服重力做功平均功率與C到D重力做功平均功率之比為
12. 如圖甲、乙兩條曲線，描繪了某天唐山南湖公園氣溫及園內人工湖水溫隨時間的變化，其中______（選填“甲”或“乙”）是人工湖水溫的變化圖線。質量為500kg的水在太陽光的照射下，溫度升高了2℃，則水吸收的熱量為______J，這是通過______的方式改變水的內能[]。
【答案】乙 熱傳遞
【解析】[1]陸地與水吸收相同的熱量，由于水的比熱容較大，溫度變化較小，因此乙是公園人工湖的水溫變化圖線。
[2]水吸收的熱量為
[3]水通過吸收熱量溫度升高，內能增加，是通過熱傳遞改變內能的。
13. 如圖所示，物體A以2cm/s的速度在水平地面上做勻速直線運動，則繩子自由端拉動速度為______cm/s，若此時彈簧測力計的示數為5N，物體A在2s內克服摩擦力做的功為______J。（滑輪、彈簧測力計的重力及滑輪處的摩擦忽略不計）
【答案】4 0.4
【解析】[1]根據圖中繩子的股數是n=2，拉力移動的距離是物體距離的2倍數，速度也是2倍，即4cm/s。
[2]動滑輪省一半力，拉力F是摩擦力的一半，摩擦力
物體A的路程
克服摩擦力做功
三、實驗探究題（本大題共4個小題；第32小題4分，第33小題6分；第34，35小題各7分，共24分）
14. 關于通電導線周圍磁場分布的實驗進行如下：
（1）如圖甲是奧斯特實驗裝置，接通電路后發現小磁針偏轉了，此現象說明：_____________________；
（2）在嵌入螺線管的玻璃板上均勻散些細鐵屑，通電后________（填操作方法）玻璃板，細鐵屑排列如圖乙所示，可知通電螺線管磁場分布與__________磁鐵周圍磁場分布相似；
（3）查資料得知，通電直導線周圍的磁場分布是以導線為中心軸的同心圓圈，如圖丙所示；當小磁針上方導線中通有如圖丁所示的電流時，小磁針N極將____________（選填“轉向紙內”、“轉向紙外”“保持不動”）
【答案】（1）通電導線周圍有磁場 （2）輕輕敲擊玻璃板 條形 （3）轉向紙內
【解析】（1）圖中是著名的奧斯特實驗，實驗中，開關閉合時，小磁針發生偏轉，說明通電導體周圍存在著磁場。
（2）[1][2]由于周圍鐵屑會被磁化，但由于其與紙板的摩擦力太大，它不能自己轉動，因此實驗中輕敲玻璃板的目的是減小鐵屑與玻璃板的摩擦，使鐵屑受到磁場的作用力而有規律地排列。由以上實驗探究的結果是：通電螺線管外部磁場與條形磁體相似。
（3）根據丙圖知道，丁圖下方的磁場向紙內，小磁針靜止時N極的指向就是該點處磁場的方向，故小磁針N極將轉向紙內。
15. 學習了阿基米德原理，小明進行了關于浮力的相關測量，如圖甲所示，將重為3N的長方體物塊緩慢放入裝滿水的溢水杯，靜正時如圖乙所示，進而測量小桶和排開液體總重力，如圖丙所示。
（1）為了探究F浮與G排的關系，需要在圖中操作的基礎上增加一個步驟，即：用彈簧測力計測量_____________；
（2）由乙圖和丁圖可知，浮力的大小跟：__________有關；
（3）下列繼續進行的操作或分析中不合理的是（ ）
A. 為了得到更普遍的結論，可將原來方案中的水換成鹽水重復實驗
B. 溢水杯中未裝滿水時F浮>G排，阿基米德原理不成立
C. 若用密度小于水的木塊取代實驗中長方體物塊進行實驗，則圖乙步驟中可不使用彈簧測力計
（4）分析圖中數據，可以得知：
①乙圖中長方體上表面受到水的壓力為2N，則長方體下表面受到水的壓力為________N；
②丁圖中未知液體的密度為__________kg/m3；
（5）驗證完阿基米德原理后，裝滿水的溢水杯放在電子秤上，如圖戊所示；將長方體物塊緩慢浸入溢水杯；直到全部浸沒并下降適當距離（未觸碰到容器底），則電子秤的讀數F與物體底面浸入液體深度h之間關系是（ ）
A. B.
C. D.
【答案】（1）空小桶重力 （2）液體密度 （3）B （4）4 1.1×103 （5）B
【解析】（1）要測量物體排開水的重力，還需測出空小桶的重力G桶。
（2）由乙圖和丁圖知道，物體排開液體的體積相等，液體的密度不同，彈簧測力計的示數不同，受到的浮力不同，由此可知，浮力大小與液體的密度有關。
（3）為了得到更普遍的結論，應該選不同的液體，不同的固體多次實驗，找出普遍規律，驗證結論，溢水杯中未裝滿水時F浮＞G排，但阿基米德原理成立，若用密度小于水的木塊取代實驗中長方體物塊進行實驗，木塊漂浮，浮力等于自身重力，故圖乙步驟中可不使用彈簧測力計。故B不合理，AC合理。
故選B。
（4）[1]由題意知道，乙圖中長方體在水中的浮力
根據F浮=G-F知道，長方體上表面受到水的壓力為2N，則長方體下表面受到水的壓力為
[2]物體在未知液體中所受浮力為
圓柱體排開液體的體積不變，由知道
則圓柱體排開未知液體的體積不變，由知道
（5）溢出的液體重力等于物體受到的浮力，根據力的作用是相互的，減小的液體重力等于物體給液體向下的作用，故電子秤的示數不變，則電子秤的讀數F與物體底面浸入液體深度h之間關系是圖中的B。
16. 小紅用如圖所示電路“探究通過導體的電流與電壓和電阻的關系”，電源電壓為6V，滑動變阻器的規格為RP“40Ω 1A”。
（1）參照甲圖，要求滑動變阻器滑到最右端時阻值最大，請用筆畫線代替導線將圖乙補畫完整_____；
（2）電路連接正確后閉合開關，發現電壓表示數為0，電流表有示數，則原因可能是_________；
（3）實驗時小紅設計并記錄了表格如下，其中第______上次實驗數據一定不是這次做實驗得到的；修正后，通過分析表格中有效數據，可得結論：____________；
（4）接下來探究電流與電阻的關系，先用5Ω的定值電阻進行實驗，閉合開關S，調節滑片P到合適位置，電流表示數如圖丙所示，則此時電流大小為______A，并記錄電壓表示數。再將5Ω的定值電阻依次更換為10Ω、15Ω、20Ω繼續探究，移動滑片P，直到電壓表示數每次均為______V，并記錄數據；
（5）小紅還想使用3Ω的電阻繼續完成第5次實驗；發現無論怎樣調節滑動變阻器，都無法使電壓表的示數與之前相同，為了讓前4次數據有效利用；下列解決方案可行的有（ ）
A. 將定值電阻兩端電壓改為3V
B. 電源改為3節干電池的串聯
C. 在電流表附近串聯一個10Ω的定制電阻
【答案】（1） （2）見解析 （3）1 電阻一定時，通過導體的電流與其兩端電壓成正比 （4）0.4 2 （5）B
【解析】（1）滑動變阻器滑到最右端時阻值最大，且滿足使電流從正接線柱流入電壓表，滑動變阻器應接左下端的接線柱與電阻左接線柱相連，電路圖如圖所示
（2）電路連接正確后閉合開關，發現電流表有示數，說明電路是通路，電壓表示數為0，說明電壓表并聯的電路短路或電壓表短路或電壓表斷路，即原因可能是電阻R短路或電壓表短路或電壓表斷路。
（3）[1]由表中第1組數據可知，當定值電阻兩端電壓為1.0V時，通過定值電阻的電流為0.1A，根據串聯電路電壓規律，滑動變阻器兩端電壓為
根據串聯電路電流特點結合歐姆定律可知，滑動變阻器接入電路的阻值
故第1次實驗數據一定不是這次做實驗得到的。
[2]去掉第1組數據，由剩余表中數據可知 當定值電阻兩端增大為原來的幾倍 通過定值電阻的電流也增大為原來的幾倍 故可得結論：當電阻一定時，通過導體的電流與導體兩端的電壓成正比。
（4）[1] 如圖丙所示，電流表選用小量程，分度值0.02A，其示數為0.4A。
[2] 則定值電阻為5Ω時兩端電壓為
再將5Ω的定值電阻依次更換為10Ω、15Ω、20Ω繼續探究，移動滑片P，直到電壓表示數每次均為，并記錄數據；
（5）A．控制定值電阻兩端電壓由2V改為3V，雖然此時滑動變阻器分得的電壓減小，當3Ω的電阻接入電路中時，滑動變阻器接入電路的阻值減小，但該方案改變了定值電阻兩端的電壓，需要分別用不同阻值的定值電阻重新進行實驗，而根據題意可知其余各組數據不變，故A方案不正確；
B．將電源更換為3節干電池，即4.5V，定值電阻兩端的電壓是2 V，根據串聯電路電壓的規律，滑動變阻器分得的電壓
滑動變阻器分得的電壓為電壓表示數的
根據分壓原理，當接入電阻時，滑動變阻器連入電路中的電阻為
沒有超過滑動變阻器的最大阻值，可以完成實驗，故B方案正確；
C．為了能完成這次實驗，滑動變阻器的最小電阻為
即
解得滑動變阻器的最大電阻為
再串聯一個定值電阻的阻值可以為
故C方案不正確。
故選B。
17. 斜面是一種簡單機械，盤山公路可近似處理為斜面。鐵過門是距離石家莊最近的盤山公路，從山腳的紀念碑到山頂，小明駕車以10m/s的速度勻速向上行駛，車的總質量為1.1×103kg，汽車行駛時的功率恒為40kW，經過11min后到達高為600m的頂峰。（g取10N/kg）求：
（1）汽車所受重力；
（2）該斜面的機械效率；
（3）若汽油完全燃燒釋放的熱量轉化為汽車牽引力做功的效率為η=30%，求該過程消耗汽油的質量。（汽油的熱值q=4.6×107J/kg，保留一位小數）
【答案】（1）1.1×104N （2）25% （3）1.9kg
【解析】（1）汽車所受的重力
（2）汽車做的有用功為
汽車做的總功
斜坡的機械效率為
（3）由于
所以
由知道，該過程消耗汽油的質量
18. 有一種變阻器叫電阻箱，它是應用電阻串聯的規律制成的。圖甲是旋鈕式電阻箱的外形示意圖，圖乙是此狀態下的內部結構示意圖，每圈中的9個電阻阻值相同；電阻箱在電路示意圖中用表示，A，B是將它連入電路的接線柱；將電阻箱與標有“40Ω 2A”的滑動變阻器RP串聯接入電路，如圖丙所示，當電阻箱示數為40Ω且滑片Р滑到滑動變阻器中點時，電流表示數為0.3A。求：
（1）參考甲圖和乙圖，請計算求得電阻箱示數；
（2）求電源電壓；
（3）調節電阻箱為某一數值并保持不變，在電路安全的前提下（電流表量程為0~3A，電壓表量程為0~15V），充分滑動滑動變阻器滑片P，發現電路中最大電流是最小電流的3倍，求此時電阻箱示數。
【答案】（1）3608Ω （2）18V （3）見解析
【解析】（1）電阻箱由若干電阻串聯，可知圖乙電阻箱阻值為
（2）丙所示，電阻箱R1與滑動變阻器RP串聯，滑動變阻器在中點時接入電路阻值為RP=20Ω，此時電源電壓
（3）電路中最大電流是最小電流的3倍，當滑動變阻器電阻為0是，電流最大，電源電壓
當滑動變阻器的電阻最大為40Ω，電路的總電阻
電源電壓
解得。
實驗次數
1
2
3
4
5
U/V
1
1.5
2
2.5
3
I/A
0.10
0.15
0.20
0.25
0.3
