2023-2024學年廣東省東莞市九年級（上）期中復習物理試卷.

這是一份2023-2024學年廣東省東莞市九年級（上）期中復習物理試卷.，共9頁。試卷主要包含了選擇題，填空題，作圖題，實驗題等內容，歡迎下載使用。

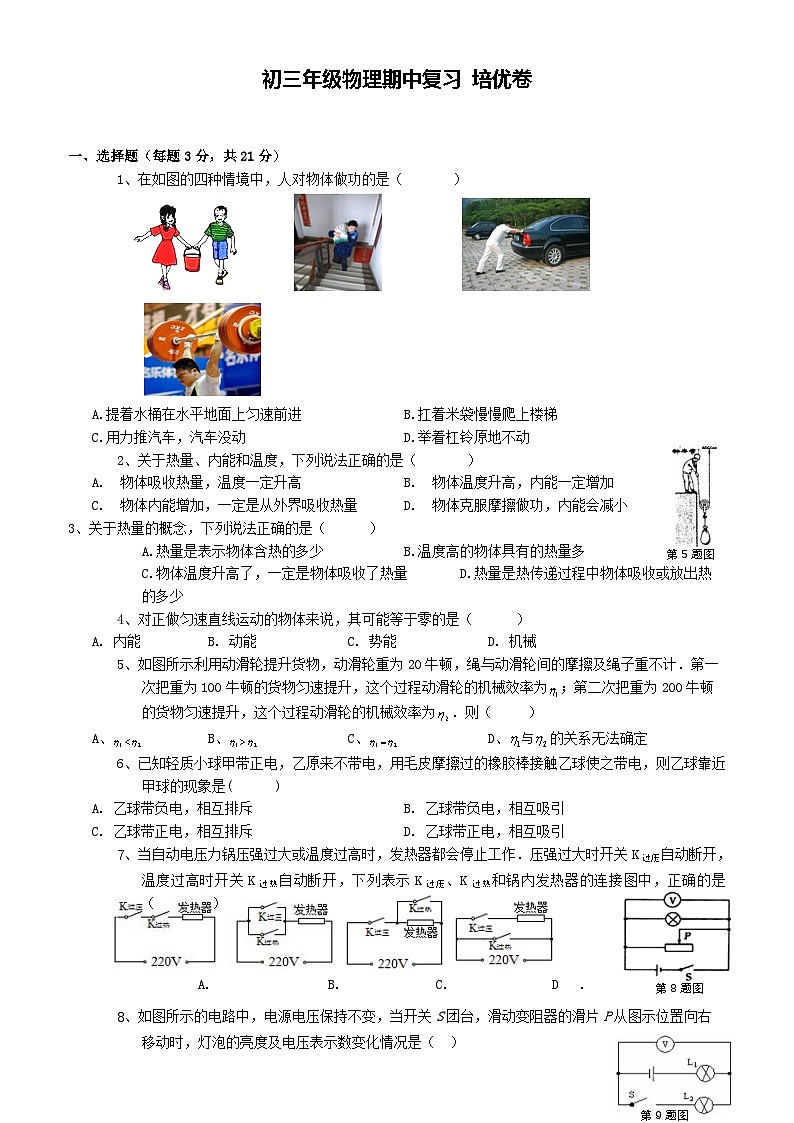

一、選擇題（每題3分，共21分）
1、在如圖的四種情境中，人對物體做功的是（ ）

A.提著水桶在水平地面上勻速前進 B.扛著米袋慢慢爬上樓梯
第5題圖
C.用力推汽車，汽車沒動 D.舉著杠鈴原地不動
2、關于熱量、內能和溫度，下列說法正確的是（ ）
A. 物體吸收熱量，溫度一定升高 B. 物體溫度升高，內能一定增加
C. 物體內能增加，一定是從外界吸收熱量 D. 物體克服摩擦做功，內能會減小
3、關于熱量的概念，下列說法正確的是（ ）
A.熱量是表示物體含熱的多少B.溫度高的物體具有的熱量多
C.物體溫度升高了，一定是物體吸收了熱量D.熱量是熱傳遞過程中物體吸收或放出熱的多少
4、對正做勻速直線運動的物體來說，其可能等于零的是（ ）
A. 內能 B. 動能 C. 勢能 D. 機械
5、如圖所示利用動滑輪提升貨物，動滑輪重為20牛頓，繩與動滑輪間的摩擦及繩子重不計．第一次把重為100牛頓的貨物勻速提升，這個過程動滑輪的機械效率為；第二次把重為200牛頓的貨物勻速提升，這個過程動滑輪的機械效率為．則（ ）
A、 B、 C、 D、的關系無法確定
6、已知輕質小球甲帶正電，乙原來不帶電，用毛皮摩擦過的橡膠棒接觸乙球使之帶電，則乙球靠近甲球的現象是( )
A. 乙球帶負電，相互排斥 B. 乙球帶負電，相互吸引
C. 乙球帶正電，相互排斥 D. 乙球帶正電，相互吸引
第8題圖
7、當自動電壓力鍋壓強過大或溫度過高時，發熱器都會停止工作．壓強過大時開關K過壓自動斷開，溫度過高時開關K過熱自動斷開，下列表示K過壓、K過熱和鍋內發熱器的連接圖中，正確的是（ ）
A. B. C. D .

第9題圖

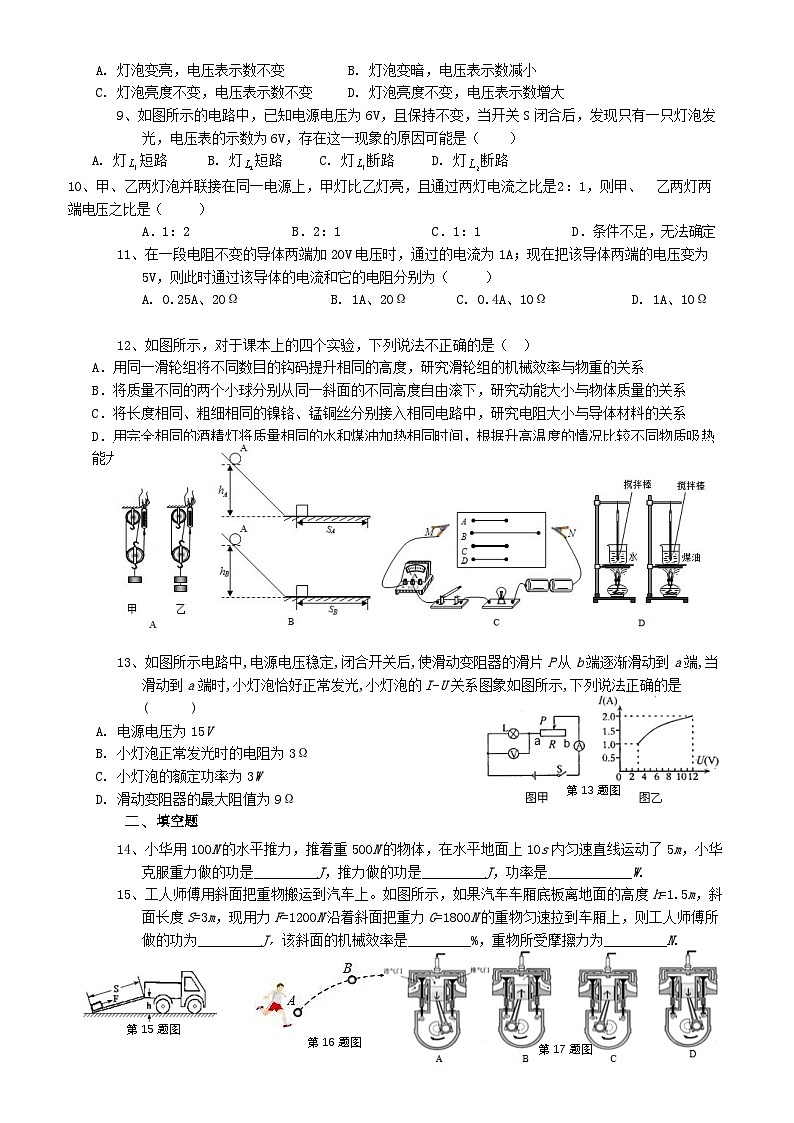

8、如圖所示的電路中，電源電壓保持不變，當開關S團臺，滑動變阻器的滑片P從圖示位置向右移動時，燈泡的亮度及電壓表示數變化情況是（ ）
A. 燈泡變亮，電壓表示數不變B. 燈泡變暗，電壓表示數減小
C. 燈泡亮度不變，電壓表示數不變D. 燈泡亮度不變，電壓表示數增大
9、如圖所示的電路中，已知電源電壓為6V，且保持不變，當開關S閉合后，發現只有一只燈泡發光，電壓表的示數為6V，存在這一現象的原因可能是（ ）
A. 燈短路B. 燈短路C. 燈斷路D. 燈斷路
10、甲、乙兩燈泡并聯接在同一電源上，甲燈比乙燈亮，且通過兩燈電流之比是 2：1，則甲、 乙兩燈兩端電壓之比是（ ）
A．1：2B．2：1C．1：1D．條件不足，無法確定
11、在一段電阻不變的導體兩端加20V電壓時，通過的電流為1A；現在把該導體兩端的電壓變?yōu)?V，則此時通過該導體的電流和它的電阻分別為（ ）
A. 0.25A、20Ω B. 1A、20Ω C. 0.4A、10Ω D. 1A、10Ω
12、如圖所示，對于課本上的四個實驗，下列說法不正確的是（ ）
A．用同一滑輪組將不同數目的鉤碼提升相同的高度，研究滑輪組的機械效率與物重的關系
B．將質量不同的兩個小球分別從同一斜面的不同高度自由滾下，研究動能大小與物體質量的關系
C．將長度相同、粗細相同的鎳鉻、錳銅絲分別接入相同電路中，研究電阻大小與導體材料的關系
D．用完全相同的酒精燈將質量相同的水和煤油加熱相同時間，根據升高溫度的情況比較不同物質吸熱能力的強弱
第13題圖
13、如圖所示電路中,電源電壓穩定,閉合開關后,使滑動變阻器的滑片P從b端逐漸滑動到a端,當滑動到a端時,小燈泡恰好正常發光,小燈泡的I?U關系圖象如圖所示,下列說法正確的是( )
A. 電源電壓為15V
B. 小燈泡正常發光時的電阻為3Ω
C. 小燈泡的額定功率為3W
D. 滑動變阻器的最大阻值為9Ω
二、填空題
14、小華用100N的水平推力，推著重500N的物體，在水平地面上10s內勻速直線運動了5m，小華克服重力做的功是_________J，推力做的功是_________J，功率是____________W.
第15題圖
第16題圖
第17題圖
15、工人師傅用斜面把重物搬運到汽車上。如圖所示，如果汽車車廂底板離地面的高度h=1.5m，斜面長度S=3m，現用力F=1200N沿著斜面把重力G=1800N的重物勻速拉到車廂上，則工人師傅所做的功為_________J，該斜面的機械效率是_________%，重物所受摩擦力為_________N.

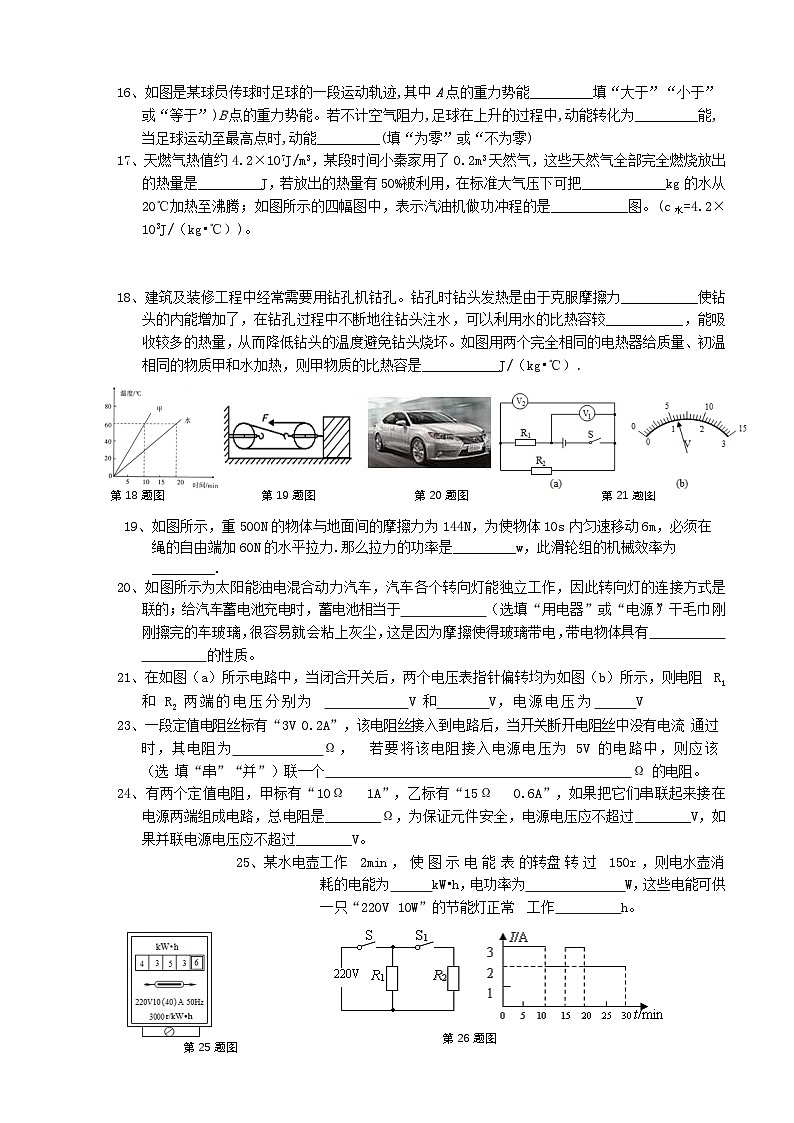

16、如圖是某球員傳球時足球的一段運動軌跡,其中A點的重力勢能_________填“大于”“小于”或“等于”)B點的重力勢能。若不計空氣阻力,足球在上升的過程中,動能轉化為_________能,當足球運動至最高點時,動能_________(填“為零”或“不為零)
17、天燃氣熱值約4.2×107J/m3，某段時間小秦家用了0.2m3天然氣，這些天然氣全部完全燃燒放出的熱量是_________J，若放出的熱量有50%被利用，在標準大氣壓下可把____________kg的水從20℃加熱至沸騰；如圖所示的四幅圖中，表示汽油機做功沖程的是___________圖。(c水=4.2×103J/（kg?℃）)。
18、建筑及裝修工程中經常需要用鉆孔機鈷孔。鉆孔時鉆頭發熱是由于克服摩擦力___________使鉆頭的內能增加了，在鉆孔過程中不斷地往鉆頭注水，可以利用水的比熱容較___________，能吸收較多的熱量，從而降低鉆頭的溫度避免鉆頭燒壞。如圖用兩個完全相同的電熱器給質量、初溫相同的物質甲和水加熱，則甲物質的比熱容是___________J/（kg?℃）．
第21題圖
第18題圖
第19題圖
第20題圖
19、如圖所示，重500N的物體與地面間的摩擦力為144N，為使物體10s內勻速移動6m，必須在繩的自由端加60N的水平拉力.那么拉力的功率是_________w，此滑輪組的機械效率為_________.
20、如圖所示為太陽能油電混合動力汽車，汽車各個轉向燈能獨立工作，因此轉向燈的連接方式是 聯的；給汽車蓄電池充電時，蓄電池相當于 （選填“用電器”或“電源”）”干毛巾剛剛擦完的車玻璃，很容易就會粘上灰塵，這是因為摩擦使得玻璃帶電，帶電物體具有 的性質。
21、在如圖所示電路中，當閉合開關后，兩個電壓表指針偏轉均為如圖所示，則電阻 R1 和 R2 兩端的電壓分別為 V 和 V， 電源電壓為V
23、一段定值電阻絲標有“3V 0.2A”，該電阻絲接入到電路后，當開關斷開電阻絲中沒有電流 通過時，其電阻為 Ω， 若要將該電阻接入電源電壓為 5V 的電路中，則應該 （選 填“串”“并”）聯一個 Ω 的電阻。
24、有兩個定值電阻，甲標有“10Ω 1A”，乙標有“15Ω 0.6A”，如果把它們串聯起來接在電源兩端組成電路，總電阻是________Ω，為保證元件安全，電源電壓應不超過________V，如果并聯電源電壓應不超過________V。
25、某 水 電 壺 工 作 2min ，使圖示電能表的 轉 盤轉過 150r ， 則 電 水 壺 消 耗 的 電 能 為 kW?h，電功率為W，這些電能可供一只“220V 10W”的節能燈正常 工作 h。
第26題圖
第25題圖
26、新型電飯鍋采用“聰明火”技術，智能化地控制食物在不同時間段的溫度，以得到最佳的營養和口感，其簡化電路如圖甲所示。R1和R2均為電熱絲，S1是自動控制開關．煮飯時，把電飯鍋接入220V電路中，在電飯鍋工作的30min內，電路中總電流隨時間變化的圖象如圖乙所示。.求：
（1）S和S1都閉合時電飯鍋的電功率為________W； （2）電熱絲R2的阻值為________Ω；
（3）這30min內電飯鍋消耗的電能為________J。
三、作圖題
27、（1）電冰箱的壓縮機（電動機）是由溫控開關控制的，冷藏室中的照明燈是由門控開關控制的，即開冰箱門時照明燈亮、關冰箱門時照明燈滅。請在圖中用筆畫線連接好符合上述特點的電冰箱工作電路圖。
（2）在圖甲中，閉合開關后，通過燈泡Ll的電流為0.5A，通過燈泡L2的電流為0.4A．試根據圖甲將圖乙中的實物用鉛筆線表示導線連接起來。
四、實驗題
28、小明在“探究物體的動能大小跟哪些因素有關”的實驗中，他用質量不同的兩個鋼球m和M（M的質量大于m），分別從不同的高度h和H（H> h）靜止開始滾下，觀察木塊B被撞擊后移動的距離，實驗過程如圖1所示。
(1)小明通過 來判斷小球動能的大小，這種研究方法是______________（選填“控制變量法”或“轉換法”）。若水平面絕對光滑，本實驗將___________（選填“能”或“不能”）達到探究目的。
(2)由甲、乙兩圖可得實驗結論：物體的動能大小與____________有關。
(3)小明根據圖上甲、丙兩圖得出結論：物體的動能大小與質量有關，她的看法是否正確？________（選填“正確”或“錯誤”），理由是：________________________________。
(4)另同學用圖2所示的方法探究動能的大小與速度的關系，他將相同質量的小球從不同高度（h2>h1）由靜止開始釋放，通過觀察木塊在鐵板和毛巾上滑行的距離來判斷小球動能的大小，這種方法是___________（選填“正確的”或“錯誤的”）。
29、在探究“比較不同物質吸熱能力”的實驗中：
（1）在兩個完全相同的燒杯中分別裝入___________(選填“質量”或“體積”)、初溫都相同的水和煤油．
（2）實驗中選擇相同規格的電加熱器，可以認為在相同時間內水和煤油___________相同，然后通過比較____________________來完成探究實驗．
（3）根據實驗測得的數據分別描繪出了水和煤油兩種液體的溫度隨加熱時間變化的圖象，如圖所示，則_______的吸熱能力更強，因此“暖手寶”中裝的儲熱液具有的比熱容_________(選填“較大”或“較小”)．
（4）由圖象可得，煤油的比熱容為______________J/(kg·℃)．
30、小亮和同學們在“測量小燈泡電阻”的實驗中，設計了如圖甲所示的電路圖。小燈泡上標有“”字樣，電源電壓為12V．請完成下列問題：
（1）圖乙是小亮連接的電路。連接電路時，斷開開關，并將滑動變阻器滑片P調到 端（選“左”、“右”）。
（2）小亮所在的小組連接完電路閉合開關后，發現小燈泡不亮，但電流表有示數，接下來的操作是 。A.更換燈光 B.檢查電路是否斷路 C.移動滑動變阻器滑片,觀察小燈泡是否發光
戊
丁
（3）另一小組的同學針對乙電路實物圖，按正確的順序操作，閉合開關后小燈泡亮，但電壓表指針在刻度盤右側且偏離最右側的刻度線。要清除出現的故障，你的做法是 。
（4）小亮的實驗方案和操作過程均正確，實驗中所用的電流表、電壓表以及兩表的連接和示數如圖丙所示。電壓表的示數為 V，但通過觀察發現電流表指針偏轉過小，這樣會導致實驗誤差偏 ，解決這一問題的措施是 。
（5）某次測量，電流表與電壓表的示數如圖丁所示，小燈泡的電阻為 。
（6）小亮分別測出了幾組小燈泡的電壓和電流值。從數據中發現，燈泡的電阻是變化的，影響其變化的主要因素是 。
（7）該小組想用一塊電流表和一個定值電阻 R0，測未知電阻 Rx 的阻值。于是他們設計了如圖戊所示的電路圖，并進行如下實驗操作：
①閉合 S 和 S1，此時電流表的示數為 I1。
②閉合 S 斷開 S1，此時電流表的示數為 I2。
③請用已知量 R0 和測出量 I1、I2 表示出未知電阻 Rx 的表達式，則 Rx＝ 。
四、計算題
31、一輛汽車以恒定的功率在平直的公路上做直線運動，其v-t圖像如圖所示，在第10s時速度達到15m/s，通過的路程為80m。求∶
(1)設汽車在勻速行駛過程中所受阻力不變，大小為f=4000N，則汽車勻速行駛時的功率；
(2)在0~10s內汽車發動機產生的牽引力所做的功。
(3)若發動機的轉化效率為40%，則0～10s內需要完全燃燒多少千克汽油才能使發動機做這么多功？（已知汽油的熱值大約為6×107J/kg）。
32、如圖所示電源電壓保持不變，R1=R2=20Ω，R3=10Ω當S1、S2都斷開， 電流表示數是0.3A，求：
（1）電源電壓；（2）S1，S2都閉合時，電流表示數是多少？
（2）S1，S2都閉合時，電路消耗的總功率是多少？
綜合能力題
33、測量如圖所示滑輪組的機械效率，部分實驗數據如下表。
實驗過程中，應緩慢拉動彈簧測力計，使鉤碼豎直向上做_________運動。第1次實驗時，彈簧測力計示數如圖所示，為____________N。
第2次實驗時所做的有用功為____________J，滑輪組的機械效率是____________。
分析1、2、3次實驗的數據可知，使用同一滑輪組提升重物時，重物重力越____________(選填“大”或“小”)，滑輪組的機械效率越高；分析3、4次實驗的數據可知，滑輪組的機械效率與鉤碼上升的高度____________(選填“有關“或“無關”)。
結合生產生活實際，用滑輪組提升重物時，下列選項中也可提高機械效率的是____________。
A.增大繩重B.減輕動滑輪重C.加快物體提升的速度
34、熱敏電阻溫度計
熱敏電阻是用半導體材料制成的電阻，其阻值隨溫度的變化而變化，如圖甲所示為某型號熱敏電阻的實物圖，阻值隨溫度升高而變小的，稱為負溫度系數熱敏電阻；阻值隨溫度升高而變大的，稱為正溫度系數熱敏電阻，利用熱敏電阻的特性做成的溫度計，叫做熱敏電阻溫度計。
圖乙所示為熱敏電阻R1的阻值隨溫度t變化的圖像（為方便計算，已將圖線作了近似處理）。圖丙是用R1做測溫探頭的某熱敏電阻溫度計的電路圖，其中電源電壓可在0.60~1.20V之間調節，R2為定值電阻，阻值為100Ω。該電路工作原理是：當保持通過R1的電流不變時，R1兩端的電壓隨電阻均勻變化（即隨溫度均勻變化），故只需將電壓表V1表盤的刻度改成相應的溫度刻度，就可以直接從V1表盤上讀出溫度值。測量時，將R1放入待測溫度處，閉合開關，調節電源電壓，使V2表的示數保持0.20V不變（即電路中的電流保持2mA不變），再從V1表盤上讀出待測溫度t。
(1)熱敏電阻R1是__________（選填“正”或“負”）溫度系數熱敏電阻。在標準大氣壓下，將R1放入冰水混合物中時，R1的阻值是__________Ω；
(2)測溫時，保持R2兩端電壓為0.20V，R1兩端的電壓隨溫度升高而__________（選填“變大”、“變小”或“不變”）；
(3)某次測溫時，V1表盤上顯示的溫度是20℃，此時電源電壓為__________V；
第34題圖
第35題圖
(4)該熱敏電阻溫度計測量溫度的范圍為__________℃。
35、小明觀察到高速公路進出口處設有測量貨車重力檢測裝置，他利用學過的物理知識設計了一套測量貨車重力的模擬裝置，其工作原理如圖甲所示。OAB為水平杠桿，OB長1m，O為支點，OA∶AB=1∶4，平板上物體所受重力大小通過電流表讀數顯示。已知定值電阻R0的阻值為10Ω，壓力傳感器R固定放置，R的阻值隨所受壓力F變化的關系如圖乙所示。平板、壓桿和杠桿的質量均忽略不計。
(1)當電池組電壓U0＝12V，平板上物體所受重力分別是80N和100N時，閉合開關S，電流分別為 A和 A；
(2)電池組用久后電壓變小為U1，這時平板上物體重100N時，電流表讀數為0.3A，求U1＝ V；
(3)在第(2)問情況中，電池組電壓大小為U1，要求平板上重為100N的物體對應的電流表讀數和電池組電壓U0＝12V的情況下相同，小明采取了兩種解決辦法：
①其它條件不變，只更換電阻R0，試求出更換后的R0＝ 。
②其它條件不變，只水平調節杠桿上觸點A的位置，試判斷并計算觸點A應向 移動 厘米。
電功率補充
如圖所示電路中,電源電壓保持不變,當滑動變阻器的滑片P由中點向右端移動的過程中,電流表的示數將______,燈泡L消耗的電功率將______.(選填“變大”“變小”或“不變”)

第5題圖
第1題圖
第2題圖
第4題圖
如圖所示電路圖，=20Ω，U=6V。若只閉合開關、，則、的連接方式是 聯，此時電流表示數為0.5A，則= Ω，消耗的功率P1＝ W。
一臺電動機正常工作時線圈兩端的電壓為380V，線圈的電阻為2Ω，通過線圈的電流為10A。這臺電動機正常工作時，10s消耗的電能為 J，產生的熱量為J，該電動機的效率為 。
某水電壺工作5min ，使圖示電能表的轉盤轉過300r，該電能表允許接入的最大電功率為 W電水壺消耗的電能為 kW?h，電功率為W。
如圖所示電路中，電源電壓恒為6V，電流表量程為0～0.6A，電壓表量程為0～15V，滑動變阻器R2規格為“50Ω 0.5A”。滑片P在中點時，電流表示數為0.2A，電壓表示數為5V．下列說法中正確的有（ ）
A．定值電阻R1為5ΩB．如果出現電壓表示數為6V，可能是R1斷路
C．滑動變阻器阻值可調節范圍為5Ω～50Ω
D．R2的功率占電路總功率的比值最小時，電流表示數為0.6A
圖所示是一款電蒸鍋的簡化電路圖，它具有高溫和低溫兩個擋位。高溫擋加熱功率為2000W．R1、R2均為加熱電阻絲，R2的電阻為72.6Ω．求：
（1）電阻R1的阻值是多少？（2）電蒸鍋低溫擋的功率是多少？
（3）若不計熱量損失，用電蒸鍋高溫擋將2.5kg水從20℃加熱到100℃，需要多長時間？[c水=4.2×103J/（kg?℃）]
溫度計
研究“電流通過導體產生的熱量跟哪些因素有關”的實驗電路如圖所示．甲、乙、丙為三只規格相同的燒瓶，其中裝有質量相同的煤油，燒瓶中電阻絲的阻值 R甲=R丙
