滬科版九年級物理上學期第17章從指南針到磁浮列車單元綜合檢測(練習)(原卷版+解析)

這是一份滬科版九年級物理上學期第17章從指南針到磁浮列車單元綜合檢測(練習)(原卷版+解析)，共26頁。

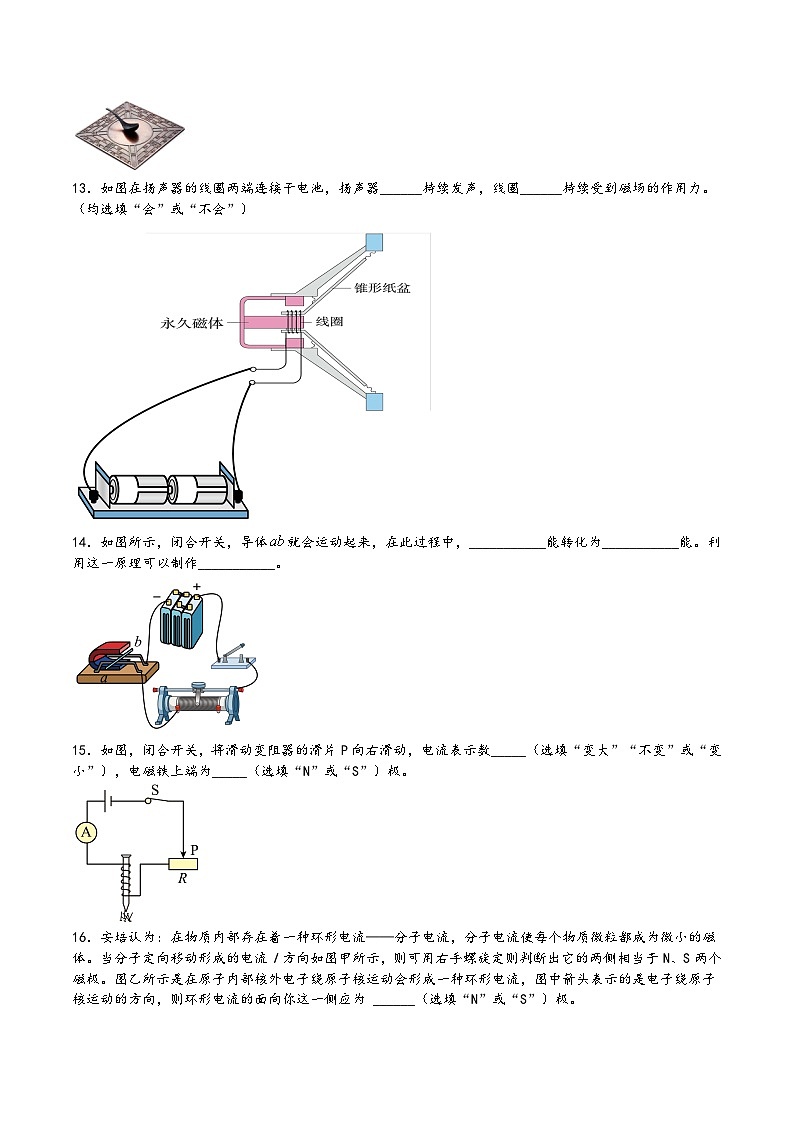

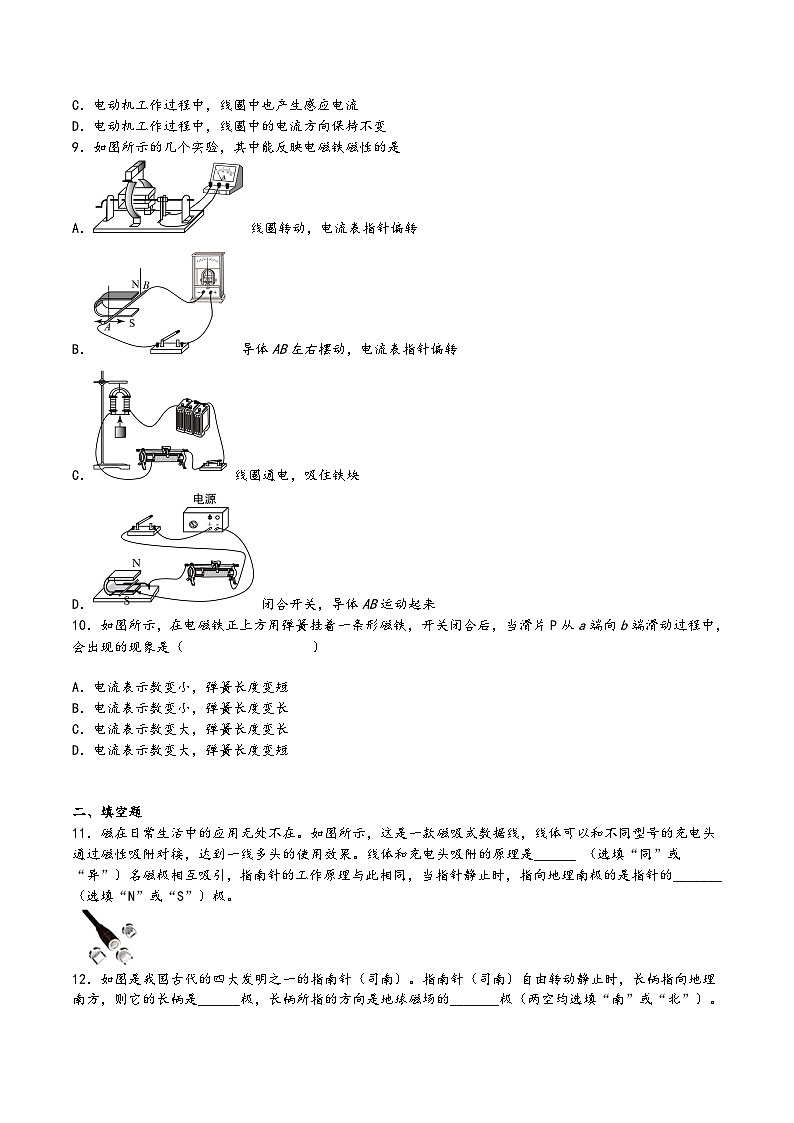

第17章 從指南針到磁浮列車 單元綜合檢測 一、單選題 1．地磁場的磁極和地理兩極并不重合，最早發現這一現象的人是 A．歐姆????? B．奧斯特????? C．法拉第????? D．沈括 2．電磁鐵通常彎成U形，這樣做的目的是 A．使用方便???? B．形狀美觀???? C．加強磁性???? D．便于操作 3．關于磁場，下列說法中正確的是（　?。?A．磁體周圍的磁感線從磁體N極發出，回到磁體S極 B．磁極間的相互作用不都是通過磁場發生的 C．磁感線是磁場中真實存在的一些曲線 D．地磁場的N極在地理北極附近，S極在地理南極附近，與地球兩極并不完全重合 4．下列措施中，一定能夠使電磁鐵的磁性增強的是 A．改變通電線圈中電流的方向????? B．改變通電線圈中電流的大小 C．增加線圈的匝數??????? D．減少線圈的匝數 5．如圖所示是電磁學中的一個實驗場景，下列關于它的說法（　　） ①這是模擬奧斯特實驗的一個場景； ②圖示實驗說明了通電導線周圍存在磁場； ③改變導線中的電流方向，小磁針偏轉方向不變； ④若圖中導線無電流，小磁針N極將指向地磁的北極。 A．只有①②正確 B．只有②④正確 C．只有①④正確 D．只有③④正確 6．要想使一直流電動機的轉速增大，下列措施不可能達到目的是 A．將磁體的磁極對調 B．增加電源電壓 C．增加磁體，使磁體產生的磁場方向與原磁場方向一致??? D．增大線圈中的電流 7．下列各圖中通電螺線管旁的小磁針靜止時的指向正確的是（　?。? A．甲、乙 B．乙、甲 C．甲、丁 D．丙、丁 8．電動機在日常生活中有著極其重要的作用，如圖所示為直流電動機的工作原理圖，以下說法中正確的是 A．電動機工作過程中將機械能轉化為電能 B．電動機工作工程中效率可以達到100% C．電動機工作過程中，線圈中也產生感應電流 D．電動機工作過程中，線圈中的電流方向保持不變 9．如圖所示的幾個實驗，其中能反映電磁鐵磁性的是 A． 線圈轉動，電流表指針偏轉 B． 導體AB左右擺動，電流表指針偏轉 C． 線圈通電，吸住鐵塊 D． 閉合開關，導體AB運動起來 10．如圖所示，在電磁鐵正上方用彈簧掛著一條形磁鐵，開關閉合后，當滑片P從a端向b端滑動過程中，會出現的現象是（????????） A．電流表示數變小，彈簧長度變短 B．電流表示數變小，彈簧長度變長 C．電流表示數變大，彈簧長度變長 D．電流表示數變大，彈簧長度變短 二、填空題 11．磁在日常生活中的應用無處不在。如圖所示，這是一款磁吸式數據線，線體可以和不同型號的充電頭通過磁性吸附對接，達到一線多頭的使用效果。線體和充電頭吸附的原理是______ （選填“同”或“異”）名磁極相互吸引，指南針的工作原理與此相同，當指針靜止時，指向地理南極的是指針的_______（選填“N”或“S”）極。???? 12．如圖是我國古代的四大發明之一的指南針（司南）。指南針（司南）自由轉動靜止時，長柄指向地理南方，則它的長柄是______極，長柄所指的方向是地球磁場的_______極（兩空均選填“南”或“北”）。 13．如圖在揚聲器的線圈兩端連接干電池，揚聲器______持續發聲，線圈______持續受到磁場的作用力。（均選填“會”或“不會”） 14．如圖所示，閉合開關，導體就會運動起來，在此過程中，___________能轉化為___________能。利用這一原理可以制作___________。 15．如圖，閉合開關，將滑動變阻器的滑片P向右滑動，電流表示數_____（選填“變大”“不變”或“變小”），電磁鐵上端為_____（選填“N”或“S”）極。 16．安培認為：在物質內部存在著一種環形電流——分子電流，分子電流使每個物質微粒都成為微小的磁體。當分子定向移動形成的電流I方向如圖甲所示，則可用右手螺旋定則判斷出它的兩側相當于N、S兩個磁極。圖乙所示是在原子內部核外電子繞原子核運動會形成一種環形電流，圖中箭頭表示的是電子繞原子核運動的方向，則環形電流的面向你這一側應為 ______（選填“N”或“S”）極。 17．小紅設計了一種微機室防盜報警器，如圖，在微機室房門處安裝開關S，電鈴安裝在傳達室。當微機室房門被推開時，開關S閉合，電磁鐵_____（填“有”或“無”）磁性，B端與金屬彈性片上的磁鐵相互_____，電鈴電路_____，從而起到報警作用。 18．磁體與磁體間的相互作用，可以不相互接觸，這是因?yàn)榇朋w周圍存在磁場。 （1）在磁體周圍，磁體兩極處的磁場_______（選填“最強”或“最弱”）； （2）我們可以用磁感線來表示磁體周圍的磁場，下列關于磁感線的說法，正確的是________； A．磁感線是真實存在的 B．磁感線能表示磁體周圍各處磁場的強弱 C．磁感線能表示磁體周圍各處磁場的方向 （3）圖是某同學繪制的條形磁體周圍的磁感線，請指出圖中磁感線的主要錯誤并說明理由：_____。 三、作圖題 19．根據圖中兩個磁極間的磁感線方向，標出磁極的名稱，并標出小磁針N極。 20．根據圖丙中小磁針靜止時的指向，標出通電螺線管磁感線的方向和電源左端的極性（“+”或“-”）。 21．如圖所示是探究通電導線在磁場中受力作用的實驗裝置。圖中圓圈代表垂直紙面放置的導體ab，“⊙”表示電流沿導線垂直紙面向外流出，“”表示電流沿導線垂直紙面向里流進。 ①請用箭頭在圖乙中標出磁感線的方向； ②圖甲畫出了導體ab受到磁場作用力F的受力情況，請?jiān)趫D乙中畫出導體ab受到磁場作用力F的方向。 四、實驗題 22．小謙在探究“磁體間相互作用規律”時發現：磁體間的距離不同，作用力大小也不同。他想：磁體間作用力的大小與磁極間的距離有什么關系呢？ (1)小謙用如圖所示的實驗進行探究。由于磁體間作用力的大小不便測量，他通過觀察細線與豎直方向的夾角的變化，來判斷磁體間力的變化，用到的科學方法是________法。 (2)小謙分析三次實驗現象，得出結論：兩磁鐵磁極間的________，相互作用力越大，小月認為：這個結論還需要進一步實驗論證，聯想到磁體間的相互作用規律，還須研究甲、乙兩塊磁鐵相互________時，磁體間作用力與距離的關系。 23．在探究“磁場對通電導體的作用”的實驗中，小明設計了如圖所示的電路，導體棒ab用絕緣細線懸掛在蹄形磁鐵的兩極之間。 （1）磁體周圍和通電導線周圍都存在一種特殊物質是 _____（選填“磁場”或“磁感線”）； （2）閉合開關前，導體棒ab靜止，閉合開關后，導體棒ab向右運動，說明磁場對 _____有力的作用； （3）斷開開關，將圖中磁鐵的N、S極對調，再閉合開關，會發現導體a、b的運動方向與對調前的運動方向 _____，說明通電導體在磁場中的受力方向與 _____有關； （4）斷開開關，將圖中電源的正、負極對調，再閉合開關，會發現導體a、b的運動方向與對調前的運動方向 _____，說明通電導體在磁場中的受力方向與 _____有關； （5）如果同時改變磁場方向和電流方向，_____（填“能”或“不能”）確定受力方向與磁場方向或電流方向是否有關。 24．研究電動機的工作過程。 （1）電動機的工作原理是磁場對 _____有力的作用。甲圖中，線圈左右兩邊框ab、cd的受力方向相反，其原因是 _____； （2）乙圖中的線圈可以持續轉動，是因?yàn)樗友b了 _____，該裝置能在線圈 _____（選填“剛轉到”、“即將轉到”或“剛轉過”）平衡位置時，自動改變線圈中的電流方向； （3）丙圖中用漆包線繞成矩形線圈，將線圈兩端的漆全部刮去后放入磁場，閉合開關，可觀察到線圈在磁場中_____（選填“能”或“不能”）沿某一方向持續轉動，圖中線圈 _____（選填“處于”或“不處于”）平衡位置。 25．如圖所示進行“通電導線在磁場中受力運動”實驗，回答下列問題： （1）若想使ab的運動方向與原來方向相反，下列操作可行的是 _____； A．將導體棒ab對調 B．保持磁體不動，對調電源的正負極 C．電源的正負極和磁體的磁極同時對調 （2）通電導線在磁場中受力運動過程中的能量轉化情況是 _____； （3）小明想要讓導體棒ab運動的速度更快，以下實驗改進方案可行的有 _____。 A．換用更強磁性的磁體 B．換用更大電壓的電源 C．換用更輕、導電性更好的導體棒 26．探究磁體與通電螺線管周圍的磁場： (1)小明用小磁針探究磁體周圍磁場如圖1所示，實驗時將小磁針先后放在條形磁體周圍不同位置處，記錄小磁針在各處靜止時N極的指向。通過實驗可知，磁場具有方向，磁場中各點的磁場方向一般 ______ （選填“相同”或“不同”）； (2)小紅用鐵屑探究磁體周圍的磁場如圖2所示 ①將玻璃板平放在磁體上，并在玻璃板上均勻撒上一層鐵屑，輕輕敲擊玻璃板，觀察鐵屑的分布情況。輕敲玻璃板的目的是 ______ ，鐵屑在磁場中被 ______ 成一個個小磁針，從而在磁場中有序地排列起來； ②再在玻璃板上放一些小磁針，記錄這些小磁針靜止時N極的指向； ③人們仿照鐵屑在磁場中排列的情況和小磁針N極的指向畫出一些帶箭頭的曲線來形象地描述磁場，物理學中把這樣的曲線叫作 ______ ； ④實驗中小磁針的作用是 ______ 。 27．為了探究電磁鐵的磁性強弱跟哪些因素有關，小明同學用漆包線（表面涂有絕緣漆的導線）在大鐵釘上繞若干圈，制成簡單的電磁鐵，下圖中甲、乙、丙、丁為實驗中觀察到的四種情況。 （1）實驗中判斷電磁鐵磁性強弱的方法是______；這一方法體現了“轉換法”的思想； （2）比較圖乙和圖______可知：線圈數相同時，電磁鐵的電流越大磁性越強； （3）根據實驗情況，你還能得出什么實驗結論？______；該實驗結論可由圖______驗證； （4）如下圖，閉合開關，通過滑動變阻器改變同一線圈中的電流大小，當滑片P向______移動，會發現電磁鐵吸引大頭針的數目變少； （5）如下圖，實驗中采用串聯的方式是為了控制______不變，探究電磁鐵的磁性強弱與______的關系； （6）將下圖中滑動變阻器滑片移至中點，吸引大頭針；然后將鐵釘抽離，用通電螺線管吸引大頭針，發現吸引大頭針數目______，這就說明了鐵芯具有______的作用。 28．小娟為了弄清電動機的工作原理，做了如下實驗； （1）她利用圖所示裝置探究磁場對通電導體的作用，為了使實驗順利進行，導體棒ab應選用______（選填“鐵棒”或“銅棒”）； （2）閉合開關時，發現導體棒ab向右運動，若只對調磁體兩極，再次閉合開關，觀察到導體棒ab將向左運動，說明磁場對通電導體的作用力的方向與______方向有關，這一過程中電能主要轉化為______能； （3）將導體棒換成線圈放入磁場中，如圖甲所示，閉合開關，線圈中的電流方向是從a至b，此時a邊受到磁場對它豎直向上的力，使線圈順時針轉動，當線圈轉至如圖乙所示的位置時，ab邊中電流方向______發生改變（選填“會”或“不會”），此時ab邊所受磁場對它作用力的方向不變，力會阻礙線圈繼續轉動； （4）為使電動機的線圈能持續轉動，在如圖甲所示結構的基礎上加上兩個半銅環，用電刷與銅環接觸，如圖丙所示。當線圈轉至圖丙所示的位置時，電流方向從a至b，ab邊所受磁場對它作用力方向豎直向上，線圈轉至圖丁所示的位置時，ab邊中電流方向從______，ab邊所受磁場對它作用力的方向______，從而使得線圈能夠持續轉動，所加的這個結構稱為______。  第17章 從指南針到磁浮列車 單元綜合檢測 一、單選題 1．地磁場的磁極和地理兩極并不重合，最早發現這一現象的人是 A．歐姆????? B．奧斯特????? C．法拉第????? D．沈括 【答案】D 【解析】A．歐姆經過近十年的努力，發現了歐姆定律，故A不符合題意． B．奧斯特發現電流周圍存在著磁場，揭示了電與磁的聯系，故B不符合題意． C．法拉第發現了電磁感應現象，故C不符合題意． D．第一個發現地磁場的磁極和地理兩極并不重合的科學家是我國宋代的沈括，他的這一發現比西方國家早了400多年．故D正確為答案． 2．電磁鐵通常彎成U形，這樣做的目的是 A．使用方便???? B．形狀美觀???? C．加強磁性???? D．便于操作 【答案】C 【分析】在磁體的周圍，磁感線從磁體的N極出發，回到S極．磁感線越密集，磁性越強． 【解析】電磁鐵通常彎成U形，它的兩個極是異名磁極，磁體外部，磁感線從磁體的N極出發，回到S極，磁感線比較密集，磁場比較強，兩極都可以產生磁力，這樣做的目的是加強磁性． 故選C． 3．關于磁場，下列說法中正確的是（　　） A．磁體周圍的磁感線從磁體N極發出，回到磁體S極 B．磁極間的相互作用不都是通過磁場發生的 C．磁感線是磁場中真實存在的一些曲線 D．地磁場的N極在地理北極附近，S極在地理南極附近，與地球兩極并不完全重合 【答案】A 【解析】A．磁體外部的磁感線是從N極出發，回到S極的，磁體內部的磁感線是從S極出發，回到磁體N極的，故A正確； B．磁極間的相互作用是通過磁場而發生的，故B錯誤； C．磁感線是科學家為了研究起來形象、直觀，是通過想象而描繪出來的，所以不是真實存在的，故C錯誤； D．地磁場的北極在地理南極附近，地磁場南極在地理北極附近，地磁場的兩極與地理的兩極相反，且與地球的兩極并不完全重合，故D錯誤。 故選A。 4．下列措施中，一定能夠使電磁鐵的磁性增強的是 A．改變通電線圈中電流的方向????? B．改變通電線圈中電流的大小 C．增加線圈的匝數??????? D．減少線圈的匝數 【答案】C 【分析】影響電磁鐵磁性強弱的因素主要有線圈的匝數、電流的強弱、鐵芯的有無． 【解析】A、改變通電線圈中電流的方向，只能改變電磁鐵的磁極，不會影響電磁鐵磁性的強弱，不符合題意； B、改變電流的大小可能使其磁性增強，也可能使其磁性減弱，不符合題意； C、增加線圈的匝數，可以使電磁鐵磁性增強，符合題意； D、減少線圈的匝數，電磁鐵的磁性會減弱，不符合題意． 故選C． 5．如圖所示是電磁學中的一個實驗場景，下列關于它的說法（　?。?①這是模擬奧斯特實驗的一個場景； ②圖示實驗說明了通電導線周圍存在磁場； ③改變導線中的電流方向，小磁針偏轉方向不變； ④若圖中導線無電流，小磁針N極將指向地磁的北極。 A．只有①②正確 B．只有②④正確 C．只有①④正確 D．只有③④正確 【答案】A 【解析】①由圖可知，該實驗是用于模擬奧斯特實驗的一個場景，則①正確； ②該實驗中，若給導線通電，下面的小磁針會轉動，即說明通電導線周圍存在著磁場，則②正確； ③由于磁場的方向與電流的方向有關，改變導線中的電流方向，小磁針偏轉方向改變，則③錯誤； ④將圖中導線斷開，小磁針由于地磁場的緣故，N極將指向地磁場的南極，地理的北極，則④錯誤。 故BCD不符合題意，A符合題意。 故選A。 6．要想使一直流電動機的轉速增大，下列措施不可能達到目的是 A．將磁體的磁極對調 B．增加電源電壓 C．增加磁體，使磁體產生的磁場方向與原磁場方向一致??? D．增大線圈中的電流 【答案】A 【分析】要增大直流電機的轉速則應增大線圈所需要的磁力，則根據影響磁力的影響因素可知可行的辦法． 【解析】A、對調磁極只會將線圈受力方向相反，不會改變線圈受力的大小，故A符合題意； B、增大電壓后也可增大線圈中的電流，從而增大線圈受力，電動機的轉速增大，故B不符合題意； C、增加磁體可使磁體的磁性更強，可以增大線圈受力，電動機的轉速增大，故C不符合題意； D、增大線圈中通過的電流后，線圈受力將增大，線圈轉動的速度將變大，故D不符合題意． 故選A． 7．下列各圖中通電螺線管旁的小磁針靜止時的指向正確的是（　?。? A．甲、乙 B．乙、甲 C．甲、丁 D．丙、丁 【答案】D 【解析】甲中根據安培定則可知，螺線管的左端為N極，右端為S極，根據異名磁極相互吸引可知，小磁針的N極應向左，故甲錯誤； 乙中根據安培定則可知，螺線管的下端為N極，上端為S極，根據異名磁極相互吸引可知，小磁針的N極應向下，故乙錯誤； 丙中根據安培定則可知，螺線管的左端為S極，右端為N極，根據異名磁極相互吸引可知，小磁針的N極應向左，故丙正確； 丁中根據安培定則可知，螺線管的左端為S極，右端為N極，根據異名磁極相互吸引可知，小磁針的S極應向左，故丁正確。 綜上所述，ABC錯誤，D正確。 故選D。 8．電動機在日常生活中有著極其重要的作用，如圖所示為直流電動機的工作原理圖，以下說法中正確的是 A．電動機工作過程中將機械能轉化為電能 B．電動機工作工程中效率可以達到100% C．電動機工作過程中，線圈中也產生感應電流 D．電動機工作過程中，線圈中的電流方向保持不變 【答案】C 【分析】直流電動機是根據通電線圈在磁場中受力轉動的原理制成的； 通電線圈在磁場中受力轉動，將電能轉化為機械能，同時會產生少量的內能； 閉合電路的一部分導體切割磁感線會產生感應電流； 電動機轉動過程中，線圈中的電流方向在不停變化． 【解析】A、電動機工作時，消耗電能，產生機械能，將電能轉化為機械能，故A錯誤； B、電動機工作過程中，由于電流的熱效應，有少量的內能產生，因此效率不可能達到100%，故B錯誤； C、電動機工作時，也在切割磁感線，會產生感應電流，故C正確； D、電動機工作時，線圈中的電流方向不斷改變，線圈才能持續轉動，D錯誤． 故選C． 9．如圖所示的幾個實驗，其中能反映電磁鐵磁性的是 A． 線圈轉動，電流表指針偏轉 B． 導體AB左右擺動，電流表指針偏轉 C． 線圈通電，吸住鐵塊 D． 閉合開關，導體AB運動起來 【答案】C 【解析】A、線圈在磁場里轉動，切割磁感線，產生感應電流，故該選項不符合題意； B、閉合開關，使導體AB左右擺動，電流表指針發生偏轉，該現象是電磁感應現象，發電機就是根據該原理制成的，故該選項不符合題意； C、閉合開關，電磁鐵產生磁性，吸引鐵塊，即該現象說明了通電導線周圍存在著磁場，故該選項符合題意； D、閉合開關，導線中有電流通過時，它就會運動起來，即說明通電導線在磁場中受力的作用，即是電動機的制作原理，故該選項不符合題意． 故選C． 【點睛】注意分清楚研究電磁感應和磁場對通電導線作用力的兩個原理，從能的轉化看，兩者是相反的，即電磁感應現象中將機械能轉化為電能，制成了發電機，而磁場對通電導線的作用力，將電能轉化為機械能，制成了電動機． 10．如圖所示，在電磁鐵正上方用彈簧掛著一條形磁鐵，開關閉合后，當滑片P從a端向b端滑動過程中，會出現的現象是（????????） A．電流表示數變小，彈簧長度變短 B．電流表示數變小，彈簧長度變長 C．電流表示數變大，彈簧長度變長 D．電流表示數變大，彈簧長度變短 【答案】D 【解析】AC．電流由下方流入，則由右手螺旋定則可知，螺線管上端為N極；因同名磁極相互排斥，異名磁極相互吸引，所以，兩磁鐵同名相對，相互排斥；當滑片P從a端向b端滑動過程中，滑動變阻器接入電阻減小，電路中的總電阻減小，由 可知，電路中電流變大，即電流表的示數變大，故AC錯誤； BD．此時條形磁鐵受向上的力增強，彈簧長度變短，故B錯誤、D正確． 二、填空題 11．磁在日常生活中的應用無處不在。如圖所示，這是一款磁吸式數據線，線體可以和不同型號的充電頭通過磁性吸附對接，達到一線多頭的使用效果。線體和充電頭吸附的原理是______ （選填“同”或“異”）名磁極相互吸引，指南針的工作原理與此相同，當指針靜止時，指向地理南極的是指針的_______（選填“N”或“S”）極。???? 【答案】???? 異???? S 【解析】[1]充電頭為磁性材質，線體端同樣為磁性材質，同名磁極相互吸引，異名磁極相互排斥，故線體和充電頭為異名磁極。 [2]地磁場的北極在地理南極附近，地磁場的南極在地磁場的北極附近，指針靜止時，因異名磁極相互吸引，地理南極是地磁場北極，故指針的S極指向地理南極。 12．如圖是我國古代的四大發明之一的指南針（司南）。指南針（司南）自由轉動靜止時，長柄指向地理南方，則它的長柄是______極，長柄所指的方向是地球磁場的_______極（兩空均選填“南”或“北”）。 【答案】???? 南???? 北 【解析】[1][2]地球本身是一個大磁體，司南是用天然磁石磨制成的勺子，即其實質就是一塊磁鐵，在地球的磁場中受到磁力的作用，其靜止時其勺柄指向地理南方，即指南的南極用S表示，而地磁的北極在地理的南極附近，故長柄所指的方向是地球磁場的北極。 13．如圖在揚聲器的線圈兩端連接干電池，揚聲器______持續發聲，線圈______持續受到磁場的作用力。（均選填“會”或“不會”） 【答案】???? 不會???? 會 【解析】[1]通電線圈在磁場中的受力方向與電流方向和磁場方向有關，由于電池提供的電流是直流電，即電流的方向不變，同時揚聲器內的永磁體的磁場方向不變，故線圈的受力方向不變，始終受到向某一方向的力，無法持續振動發聲。 [2]只要有電流持續通過線圈，線圈就會持續受到磁場力的作用，但不能振動發聲。 14．如圖所示，閉合開關，導體就會運動起來，在此過程中，___________能轉化為___________能。利用這一原理可以制作___________。 【答案】???? 電???? 機械???? 電動機 【解析】[1][2]如圖，閉合開關，導體ab中有電流通過，通電導體在磁場中受力而運動，將電能轉化為機械能。 [3]利用通電導體在磁場中受力而運動原理可以制作電動機。 15．如圖，閉合開關，將滑動變阻器的滑片P向右滑動，電流表示數_____（選填“變大”“不變”或“變小”），電磁鐵上端為_____（選填“N”或“S”）極。 【答案】???? 變小???? N 【解析】[1]由圖可知，該電路為串聯電路，電流表測量電路中的電流，閉合開關，將滑動變阻器的滑片P向右滑動，滑動變阻器接入電路的電阻變大，總電阻變大，根據歐姆定律可知，電路中的電流變小，則電流表示數變小。 [2]電磁鐵中的電流方向向右，根據安培定則可知，四指指向電流方向，拇指指向電磁鐵的上方，所以電磁鐵上端為N極。 16．安培認為：在物質內部存在著一種環形電流——分子電流，分子電流使每個物質微粒都成為微小的磁體。當分子定向移動形成的電流I方向如圖甲所示，則可用右手螺旋定則判斷出它的兩側相當于N、S兩個磁極。圖乙所示是在原子內部核外電子繞原子核運動會形成一種環形電流，圖中箭頭表示的是電子繞原子核運動的方向，則環形電流的面向你這一側應為 ______（選填“N”或“S”）極。 【答案】N 【解析】電子帶負電，電流的方向與電子定向移動方向相反。由右手螺旋定則可知環形電流的面向你這一側應為N極。 17．小紅設計了一種微機室防盜報警器，如圖，在微機室房門處安裝開關S，電鈴安裝在傳達室。當微機室房門被推開時，開關S閉合，電磁鐵_____（填“有”或“無”）磁性，B端與金屬彈性片上的磁鐵相互_____，電鈴電路_____，從而起到報警作用。 【答案】???? 有???? 排斥???? 接通 【解析】[1][2][3]讀圖可知，左側為控制電路，當開關閉合時，電磁鐵獲得磁性，利用安培定則判斷可知，B端為N極，因?yàn)閺椈善髠?cè)也是N極，同名磁極相互排斥，故兩觸點接通，使右側工作電路開始工作，電鈴報警。 18．磁體與磁體間的相互作用，可以不相互接觸，這是因?yàn)榇朋w周圍存在磁場。 （1）在磁體周圍，磁體兩極處的磁場_______（選填“最強”或“最弱”）； （2）我們可以用磁感線來表示磁體周圍的磁場，下列關于磁感線的說法，正確的是________； A．磁感線是真實存在的 B．磁感線能表示磁體周圍各處磁場的強弱 C．磁感線能表示磁體周圍各處磁場的方向 （3）圖是某同學繪制的條形磁體周圍的磁感線，請指出圖中磁感線的主要錯誤并說明理由：_____。 【答案】???? 最強???? BC???? 主要錯誤：圖中磁感線交叉了；理由：磁感線表示磁體周圍磁場，磁場中任一點的磁場只有一個確定的方向，交叉處的磁場方向有兩個 【解析】[1]在磁體周圍，磁體兩極處的磁感線最密集，而磁感線越密集，表示磁性越強。 [2] A．磁場是真實存在的，而磁感線是假想的曲線，為了方便研究磁場而引入的，故A錯誤； B．磁感線能表示磁體周圍各處磁場的強弱，磁感線越密集，磁場越強，故B正確； C．磁感線能表示磁場的方向，故C正確。 故選BC。 [3]存在的錯誤之處是圖中磁感線交叉了，因?yàn)榇鸥芯€表示磁體周圍磁場，磁場中任一點的磁場只有一個確定的方向，而交叉處的磁場方向有兩個，故存在錯誤。 三、作圖題 19．根據圖中兩個磁極間的磁感線方向，標出磁極的名稱，并標出小磁針N極。 【答案】 【解析】由于在磁體外部，磁感線的方向是由磁鐵的N極出發回到磁鐵的S極，所以，左側磁極是N極，右側磁極是S極，又因?yàn)槟滁c(diǎn)磁場的方向?qū)嶋H就是小磁針靜止時北極所指的方向，所以，小磁針右側是N極，如下圖 20．根據圖丙中小磁針靜止時的指向，標出通電螺線管磁感線的方向和電源左端的極性（“+”或“-”）。 【答案】 【解析】由圖可知，小磁針左側為S極，右側為N極，由磁極間的相互作用規律可知，通電螺線管的左側為S極，右側為N極，磁體外部的磁感線由N極指向S極，根據安培定則，伸出右手握住通電螺線管，大拇指指向通電螺線管的N極，四根手指所指方向?yàn)殡娏鞣较?，由此可知，電源左?cè)為正極，如圖所示： 21．如圖所示是探究通電導線在磁場中受力作用的實驗裝置。圖中圓圈代表垂直紙面放置的導體ab，“⊙”表示電流沿導線垂直紙面向外流出，“”表示電流沿導線垂直紙面向里流進。 ①請用箭頭在圖乙中標出磁感線的方向； ②圖甲畫出了導體ab受到磁場作用力F的受力情況，請?jiān)趫D乙中畫出導體ab受到磁場作用力F的方向。 【答案】 【解析】①磁體外部磁感線是從磁體的N極出發回到磁體的S極，故乙圖中磁感線的方向是從下向上。 ②通電導體在磁場中受到力的作用，力的方向與磁場方向和電流方向有關。當磁場方向與電流方向之一發生改變時，受力方向發生改變；當兩者都改變時，受力方向不變。甲圖中的磁感線方向是從上向下，電流沿導線垂直紙面向外流出，而乙圖中磁感線的方向是從下向上，電流沿導線垂直紙面向里流進，即電流方向和磁場方向同時改變，則受力方向不變，與甲圖受力方向相同，故乙圖受力方向水平向右，作圖如下： 四、實驗題 22．小謙在探究“磁體間相互作用規律”時發現：磁體間的距離不同，作用力大小也不同。他想：磁體間作用力的大小與磁極間的距離有什么關系呢？ (1)小謙用如圖所示的實驗進行探究。由于磁體間作用力的大小不便測量，他通過觀察細線與豎直方向的夾角的變化，來判斷磁體間力的變化，用到的科學方法是________法。 (2)小謙分析三次實驗現象，得出結論：兩磁鐵磁極間的________，相互作用力越大，小月認為：這個結論還需要進一步實驗論證，聯想到磁體間的相互作用規律，還須研究甲、乙兩塊磁鐵相互________時，磁體間作用力與距離的關系。 【答案】???? 轉化（或轉換）???? 距離越小???? 排斥 【解析】(1)[1]由題意可知，磁體間作用力越大，細線與豎直方向的夾角也越大，那么可以通過觀察這個夾角的大小得知磁體間力的變化，用到的科學方法是轉換法。 (2)[2]從三次實驗可看到，夾角越大時，相互作用力越大，這時兩磁鐵磁極間的距離越小，可得出結論：兩磁鐵磁極間的距離越小，相互作用力越大。 [3]磁體間的相互作用規律有吸引也有排斥，所以還須研究甲、乙兩塊磁鐵相互排斥時，磁體間作用力與距離的關系。 23．在探究“磁場對通電導體的作用”的實驗中，小明設計了如圖所示的電路，導體棒ab用絕緣細線懸掛在蹄形磁鐵的兩極之間。 （1）磁體周圍和通電導線周圍都存在一種特殊物質是 _____（選填“磁場”或“磁感線”）； （2）閉合開關前，導體棒ab靜止，閉合開關后，導體棒ab向右運動，說明磁場對 _____有力的作用； （3）斷開開關，將圖中磁鐵的N、S極對調，再閉合開關，會發現導體a、b的運動方向與對調前的運動方向 _____，說明通電導體在磁場中的受力方向與 _____有關； （4）斷開開關，將圖中電源的正、負極對調，再閉合開關，會發現導體a、b的運動方向與對調前的運動方向 _____，說明通電導體在磁場中的受力方向與 _____有關； （5）如果同時改變磁場方向和電流方向，_____（填“能”或“不能”）確定受力方向與磁場方向或電流方向是否有關。 【答案】???? 磁場???? 通電導體???? 相反???? 磁場方向???? 相反???? 電流方向???? 不能 【解析】（1）[1]磁體周圍和通電導線周圍都存在一種特殊物質是磁場，而磁感線是不存在的。 （2）[2]將一根導體ab置于蹄形磁鐵的兩極之間，未閉合開關前，電路中沒有電流，導體靜止不動，閉合開關后，電路中有電流，導體運動，說明磁場對通電導體有力的作用。 （3）[3][4]斷開開關，將圖中磁鐵的N、S極對調，磁場方向改變，再閉合開關，電流方向不變，會發現導體ab的運動方向與對調前的運動方向相反，向左運動，這說明通電導體在磁場中的受力方向與磁場方向有關。 （4）[5][6]斷開開關，將圖中電源的正、負極對調，電流的方向發生了變化，再閉合開關，會發現導體a、b的運動方向與對調前的運動方向相反，這說明通電導體在磁場中的受力方向與電流的方向有關。 （5）[7]同時改變磁場方向和電流方向，導體運動的方向不變，不能確定受力方向與磁場方向或電流方向是否有關。 24．研究電動機的工作過程。 （1）電動機的工作原理是磁場對 _____有力的作用。甲圖中，線圈左右兩邊框ab、cd的受力方向相反，其原因是 _____； （2）乙圖中的線圈可以持續轉動，是因?yàn)樗友b了 _____，該裝置能在線圈 _____（選填“剛轉到”、“即將轉到”或“剛轉過”）平衡位置時，自動改變線圈中的電流方向； （3）丙圖中用漆包線繞成矩形線圈，將線圈兩端的漆全部刮去后放入磁場，閉合開關，可觀察到線圈在磁場中_____（選填“能”或“不能”）沿某一方向持續轉動，圖中線圈 _____（選填“處于”或“不處于”）平衡位置。 【答案】???? 電流???? 電流方向相反???? 換向器???? 剛轉過???? 不能???? 處于 【解析】（1）[1]由于通電導體在磁場中受到力的作用，所以有電流通過的線圈在磁場中能夠轉動。 [2]由于ab、cd通過的電流方向相反，而它們所受的磁場方向相同，所以所受的磁場的作用力相反。 （2）[3][4]圖乙中，線圈通過平衡位置后， 兩邊框通過的電流方向、磁場方向不變，則兩者所受的力的方向與原來的相反，那么力的作用與線圈的轉動方向相反，線圈不能連續轉動。所以加裝了換向器，讓線圈剛轉過平衡位置便改變電流的方向，保證線圈所受的力讓其連續轉動。 （3）[5]圖丙中，線圈中所受的電流方向不變、磁場方向保持不變，線圈轉過平衡位置后，線圈所受的力與轉動方向相反，不能沿某方向持續轉動。 [6]線圈在圖丙位置時，受到磁場的作用力一個向上，一個向下，且大小相等，是一對平衡力，所以線圈處于平衡位置。 25．如圖所示進行“通電導線在磁場中受力運動”實驗，回答下列問題： （1）若想使ab的運動方向與原來方向相反，下列操作可行的是 _____； A．將導體棒ab對調 B．保持磁體不動，對調電源的正負極 C．電源的正負極和磁體的磁極同時對調 （2）通電導線在磁場中受力運動過程中的能量轉化情況是 _____； （3）小明想要讓導體棒ab運動的速度更快，以下實驗改進方案可行的有 _____。 A．換用更強磁性的磁體 B．換用更大電壓的電源 C．換用更輕、導電性更好的導體棒 【答案】???? B???? 電能轉化為機械能???? ABC 【解析】（1）[1]A．將導體棒ab對調，通過導體的電流的方向不變、磁場方向不變，受力方向不變；故A不符合題意； B．保持磁體不動，對調電源的正負極，通過導體的電流的方向發生了改變，受力方向改變；故B符合題意； C．電源的正負極和磁體的磁極同時對調，電流方向、磁場方向同時發生了變化，受力方向不變；故C不符合題意。 故選B。 （2）[2]通電導線在磁場中受力運動過程中，消耗電能，將電能轉化為機械能。 （3）[3]小明想要讓導體棒ab運動的速度更快，可以增大電路中的電流（提高電源電壓）、換用更強磁性的磁體、換用更輕、導電性更好的導體棒，故ABC正確。故選ABC。 26．探究磁體與通電螺線管周圍的磁場： (1)小明用小磁針探究磁體周圍磁場如圖1所示，實驗時將小磁針先后放在條形磁體周圍不同位置處，記錄小磁針在各處靜止時N極的指向。通過實驗可知，磁場具有方向，磁場中各點的磁場方向一般 ______ （選填“相同”或“不同”）； (2)小紅用鐵屑探究磁體周圍的磁場如圖2所示 ①將玻璃板平放在磁體上，并在玻璃板上均勻撒上一層鐵屑，輕輕敲擊玻璃板，觀察鐵屑的分布情況。輕敲玻璃板的目的是 ______ ，鐵屑在磁場中被 ______ 成一個個小磁針，從而在磁場中有序地排列起來； ②再在玻璃板上放一些小磁針，記錄這些小磁針靜止時N極的指向； ③人們仿照鐵屑在磁場中排列的情況和小磁針N極的指向畫出一些帶箭頭的曲線來形象地描述磁場，物理學中把這樣的曲線叫作 ______ ； ④實驗中小磁針的作用是 ______ 。 【答案】???? 不同???? 減小摩擦力的影響???? 磁化???? 磁感線???? 顯示磁場的方向 【解析】(1)[1]磁場中各點自由小磁針的N極指向一般不同，表明磁場中各點的磁場方向一般不同。 (2)①[2]輕敲玻璃板的目的是減小摩擦力的影響，使鐵屑可以自由移動。 [3]鐵屑是磁性材料，在磁場中被磁化，具有磁性。 ③[4]物理學中，用來描述磁場強弱和方向的帶箭頭的曲線叫做磁感線。 ④[5]實驗中小磁針的作用是通過它在磁場中受力轉動到不同位置來顯示磁場的方向。 27．為了探究電磁鐵的磁性強弱跟哪些因素有關，小明同學用漆包線（表面涂有絕緣漆的導線）在大鐵釘上繞若干圈，制成簡單的電磁鐵，下圖中甲、乙、丙、丁為實驗中觀察到的四種情況。 （1）實驗中判斷電磁鐵磁性強弱的方法是______；這一方法體現了“轉換法”的思想； （2）比較圖乙和圖______可知：線圈數相同時，電磁鐵的電流越大磁性越強； （3）根據實驗情況，你還能得出什么實驗結論？______；該實驗結論可由圖______驗證； （4）如下圖，閉合開關，通過滑動變阻器改變同一線圈中的電流大小，當滑片P向______移動，會發現電磁鐵吸引大頭針的數目變少； （5）如下圖，實驗中采用串聯的方式是為了控制______不變，探究電磁鐵的磁性強弱與______的關系； （6）將下圖中滑動變阻器滑片移至中點，吸引大頭針；然后將鐵釘抽離，用通電螺線管吸引大頭針，發現吸引大頭針數目______，這就說明了鐵芯具有______的作用。 【答案】???? 用電磁鐵吸引大頭針的多少???? 丙???? ①電磁鐵通電時有磁性，不通電沒有磁性；??②電磁鐵磁性強弱與線圈匝數有關???? ①甲、乙 ； ②丁???? 右???? 通過兩個電磁鐵的電流???? 通過電磁鐵電流大小???? 減少???? 增強電磁鐵磁性 【解析】（1）[1]實驗中用電磁鐵吸引大頭針的多少來反映電磁鐵磁性的強弱，屬于轉換法。 （2）[2]探究電磁鐵磁性強弱與電流大小關系時，應控制線圈匝數相同，通過調節滑動變阻器滑片位置，改變電磁鐵中電流大小，應選乙、丙兩圖。 （3）[3]還能得出的實驗結論：①螺線管通電時有磁性，不通電沒有磁性；②電磁鐵磁性強弱與線圈匝數有關。 [4]①由甲、乙兩圖可知，電磁鐵中有電流通過時能吸引大頭針，說明電磁鐵通電時有磁性。 ②丁圖中兩個電磁鐵串聯，通過電磁鐵的電流相等，匝數越多的電磁鐵吸引大頭針越多，磁性越強，說明通過電磁鐵的電流相等時，電磁鐵磁性強弱與線圈匝數有關，線圈匝數越多磁性越強。 （4）[5]當滑片P向右移動時，滑動變阻器接入電路的電阻變大，電路中的電流變小，電磁鐵的磁性變?nèi)?，會發現電磁鐵吸引大頭針的數目變少。 （5）[6][7]實驗中兩個電磁鐵采用串聯的方式，為了控制通過兩個電磁鐵的電流不變，通過兩個電磁鐵的電流相等，線圈的匝數不同，可以探究電磁鐵的磁性強弱與通過電磁鐵電流大小的關系。 （6）[8][9]如圖實驗，將鐵釘抽離，電磁鐵磁性減弱，用通電螺線管吸引大頭針，電磁鐵吸引大頭針數目減少；這就說明了鐵芯具有增強電磁鐵磁性的作用。 28．小娟為了弄清電動機的工作原理，做了如下實驗； （1）她利用圖所示裝置探究磁場對通電導體的作用，為了使實驗順利進行，導體棒ab應選用______（選填“鐵棒”或“銅棒”）； （2）閉合開關時，發現導體棒ab向右運動，若只對調磁體兩極，再次閉合開關，觀察到導體棒ab將向左運動，說明磁場對通電導體的作用力的方向與______方向有關，這一過程中電能主要轉化為______能； （3）將導體棒換成線圈放入磁場中，如圖甲所示，閉合開關，線圈中的電流方向是從a至b，此時a邊受到磁場對它豎直向上的力，使線圈順時針轉動，當線圈轉至如圖乙所示的位置時，ab邊中電流方向______發生改變（選填“會”或“不會”），此時ab邊所受磁場對它作用力的方向不變，力會阻礙線圈繼續轉動； （4）為使電動機的線圈能持續轉動，在如圖甲所示結構的基礎上加上兩個半銅環，用電刷與銅環接觸，如圖丙所示。當線圈轉至圖丙所示的位置時，電流方向從a至b，ab邊所受磁場對它作用力方向豎直向上，線圈轉至圖丁所示的位置時，ab邊中電流方向從______，ab邊所受磁場對它作用力的方向______，從而使得線圈能夠持續轉動，所加的這個結構稱為______。 【答案】???? 銅棒???? 磁場???? 機械???? 不會???? 從b到a???? 豎直向下???? 換向器 【解析】（1）[1]因?yàn)殂~的導電性比鐵好，所以探究磁場對通電導體的作用時，用銅棒的實驗效果更明顯，有助于實驗探究。 （2）[2]實驗中，只改變磁場方向，導體棒的運動方向反向，所以可以推出磁場對通電導體的作用力的方向與磁場方向有關。 [3]電流通過導體棒，導體棒在磁場力作用下發生運動，獲得機械能，將大部分電能轉化為機械能，還有部分電能轉化為內能。 （3）[4]圖甲和乙中，電源正極和線圈a點相連，電源負極和線圈d點相連，所以圖甲和乙中，線圈中電流方向始終是從a至b至c至d。 （4）[5]圖丁中，電源正極和線圈d點相連，電源負極和線圈a點相連，電路中電流方向是從d至c至b至a。 [6]整個過程中磁場方向沒變，當電流從a至b，a邊受到磁場對它豎直向上的力，則當電流從b至a，a邊受到磁場對它豎直向下的力。 [7]要實現線圈持續向一個方向轉動，所以線圈每轉動90°就要改變線圈中電流方向，這就靠圖丙和丁中的兩個半銅環來實現，我們將這兩個半銅環稱之為換向器。
