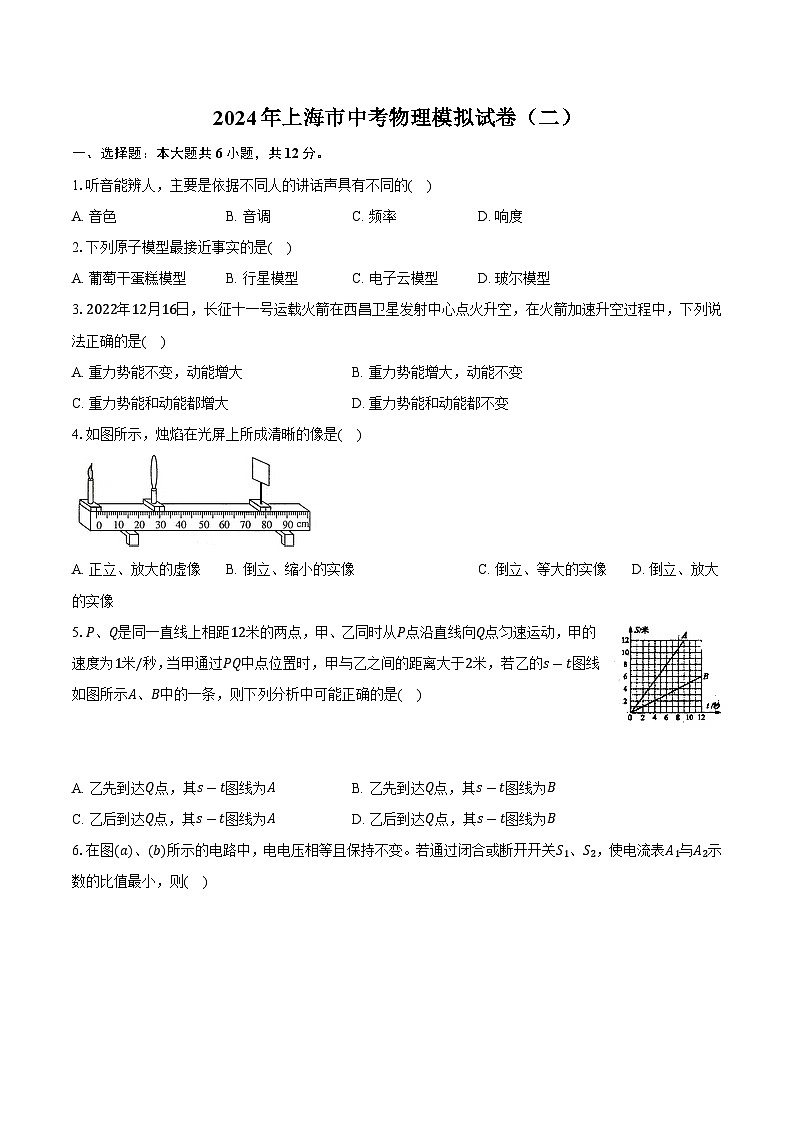

2024年上海市中考物理模擬試卷（二）

這是一份2024年上海市中考物理模擬試卷（二），共8頁。試卷主要包含了選擇題，填空題，作圖題，解答題等內容，歡迎下載使用。
1.聽音能辨人，主要是依據不同人的講話聲具有不同的( )
A. 音色B. 音調C. 頻率D. 響度
2.下列原子模型最接近事實的是( )
A. 葡萄干蛋糕模型B. 行星模型C. 電子云模型D. 玻爾模型
3.2022年12月16日，長征十一號運載火箭在西昌衛星發射中心點火升空，在火箭加速升空過程中，下列說法正確的是( )
A. 重力勢能不變，動能增大B. 重力勢能增大，動能不變
C. 重力勢能和動能都增大D. 重力勢能和動能都不變
4.如圖所示，燭焰在光屏上所成清晰的像是( )
A. 正立、放大的虛像B. 倒立、縮小的實像C. 倒立、等大的實像D. 倒立、放大的實像
5.P、Q是同一直線上相距12米的兩點，甲、乙同時從P點沿直線向Q點勻速運動，甲的速度為1米/秒，當甲通過PQ中點位置時，甲與乙之間的距離大于2米，若乙的s-t圖線如圖所示A、B中的一條，則下列分析中可能正確的是( )
A. 乙先到達Q點，其s-t圖線為AB. 乙先到達Q點，其s-t圖線為B
C. 乙后到達Q點，其s-t圖線為AD. 乙后到達Q點，其s-t圖線為B

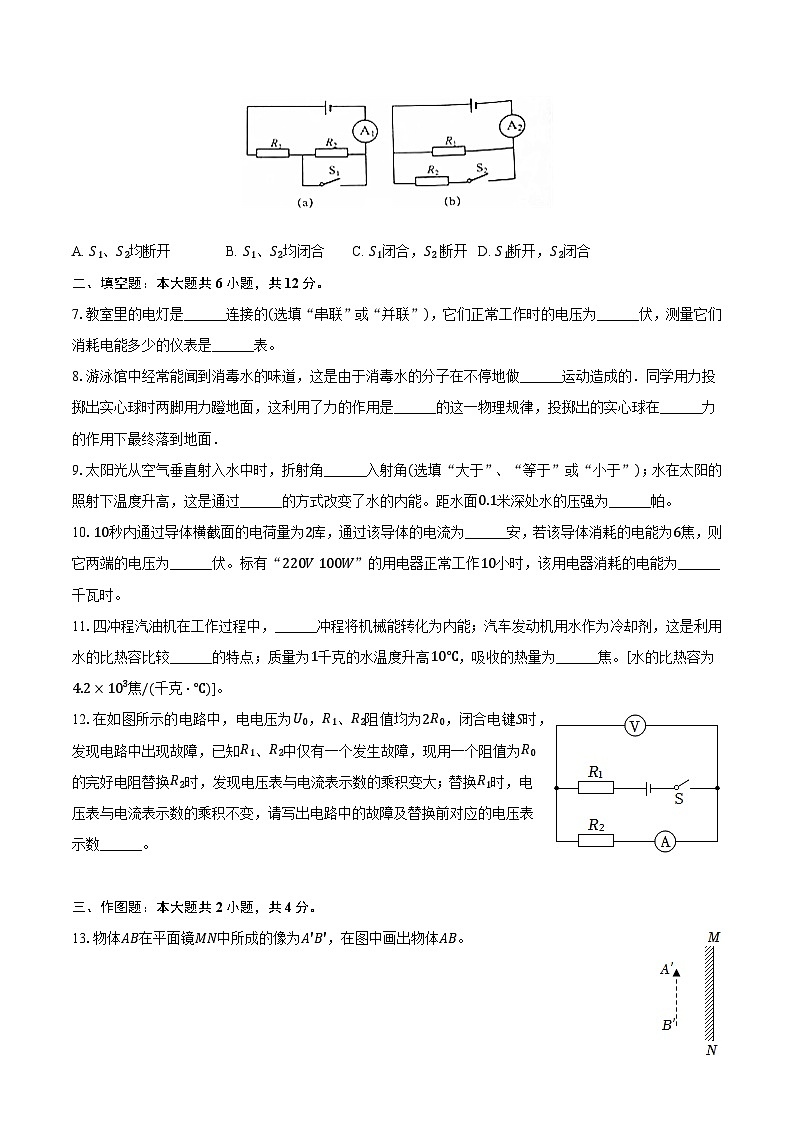

6.在圖、(b)所示的電路中，電電壓相等且保持不變。若通過閉合或斷開開關S1、S2，使電流表A1與A2示數的比值最小，則( )
A. S1、S2均斷開B. S1、S2均閉合C. S1閉合，S2 斷開D. S1斷開，S2閉合
二、填空題：本大題共6小題，共12分。
7.教室里的電燈是______連接的(選填“串聯”或“并聯”)，它們正常工作時的電壓為______伏，測量它們消耗電能多少的儀表是______表。
8.游泳館中經常能聞到消毒水的味道，這是由于消毒水的分子在不停地做______運動造成的．同學用力投擲出實心球時兩腳用力蹬地面，這利用了力的作用是______的這一物理規律，投擲出的實心球在______力的作用下最終落到地面．
9.太陽光從空氣垂直射入水中時，折射角______入射角(選填“大于”、“等于”或“小于”)；水在太陽的照射下溫度升高，這是通過______的方式改變了水的內能。距水面0.1米深處水的壓強為______帕。
10.10秒內通過導體橫截面的電荷量為2庫，通過該導體的電流為______安，若該導體消耗的電能為6焦，則它兩端的電壓為______伏。標有“220V 100W”的用電器正常工作10小時，該用電器消耗的電能為______千瓦時。
11.四沖程汽油機在工作過程中，______沖程將機械能轉化為內能；汽車發動機用水作為冷卻劑，這是利用水的比熱容比較______的特點；質量為1千克的水溫度升高10℃，吸收的熱量為______焦。[水的比熱容為4.2×103焦/(千克?℃)]。
12.在如圖所示的電路中，電電壓為U0，R1、R2阻值均為2R0，閉合電鍵S時，發現電路中出現故障，已知R1、R2中僅有一個發生故障，現用一個阻值為R0的完好電阻替換R2時，發現電壓表與電流表示數的乘積變大；替換R1時，電壓表與電流表示數的乘積不變，請寫出電路中的故障及替換前對應的電壓表示數______。
三、作圖題：本大題共2小題，共4分。
13.物體AB在平面鏡MN中所成的像為A'B'，在圖中畫出物體AB。

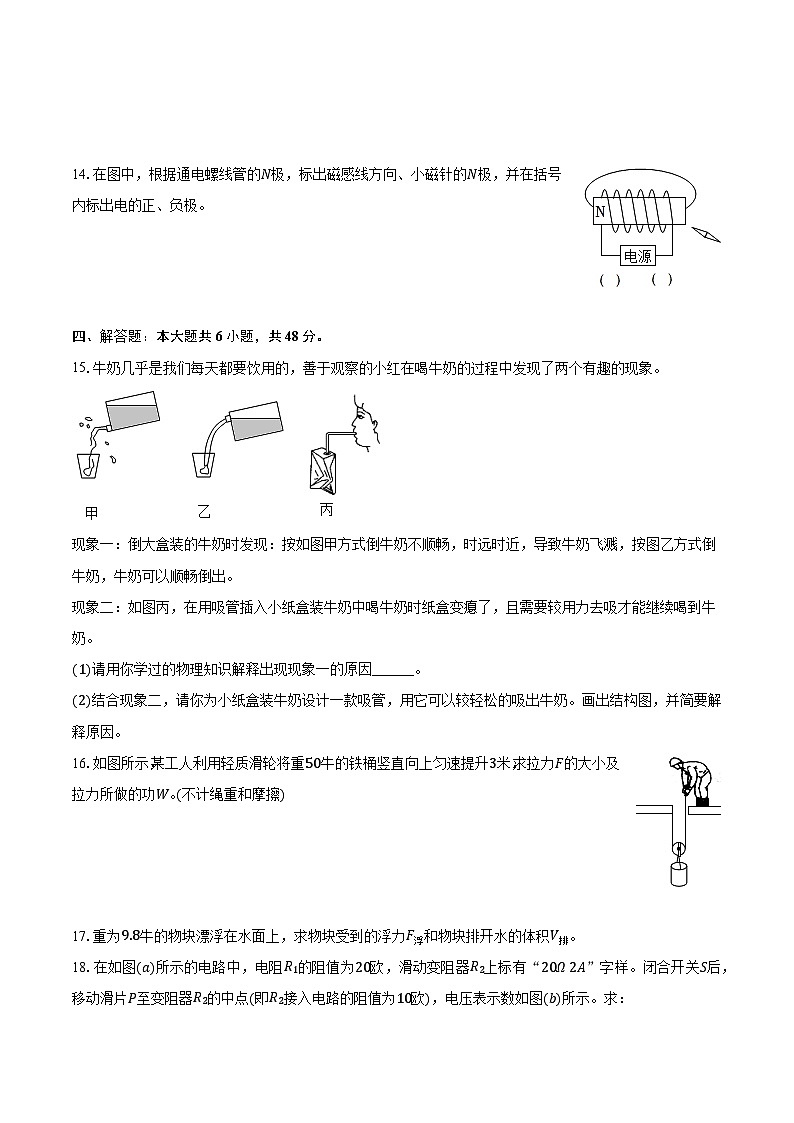

14.在圖中，根據通電螺線管的N極，標出磁感線方向、小磁針的N極，并在括號內標出電的正、負極。
四、解答題：本大題共6小題，共48分。
15.牛奶幾乎是我們每天都要飲用的，善于觀察的小紅在喝牛奶的過程中發現了兩個有趣的現象。

現象一：倒大盒裝的牛奶時發現：按如圖甲方式倒牛奶不順暢，時遠時近，導致牛奶飛濺，按圖乙方式倒牛奶，牛奶可以順暢倒出。
現象二：如圖丙，在用吸管插入小紙盒裝牛奶中喝牛奶時紙盒變癟了，且需要較用力去吸才能繼續喝到牛奶。
(1)請用你學過的物理知識解釋出現現象一的原因______。
(2)結合現象二，請你為小紙盒裝牛奶設計一款吸管，用它可以較輕松的吸出牛奶。畫出結構圖，并簡要解釋原因。
16.如圖所示，某工人利用輕質滑輪將重50牛的鐵桶豎直向上勻速提升3米，求拉力F的大小及拉力所做的功W。(不計繩重和摩擦)
17.重為9.8牛的物塊漂浮在水面上，求物塊受到的浮力F浮和物塊排開水的體積V排。
18.在如圖所示的電路中，電阻R1的阻值為20歐，滑動變阻器R2上標有“20Ω 2Α”字樣。閉合開關S后，移動滑片P至變阻器R2的中點(即R2接入電路的阻值為10歐)，電壓表示數如圖所示。求：

(1)通過滑動變阻器R2的電流I2；
(2)電電壓U；
(3)若用一個新的電替換原來的電，移動滑片P至任意位置均能保證電路安全，求電電壓的最大值U最大。
19.如圖所示，薄壁圓柱形容器置于水平地面上，底面積為2×10-2米 ?2，容器足夠高，盛有質量為4千克的水，若將重力為5牛，體積為4×10-4米 ?3的圓柱體浸沒在容器中的水中，水未溢出。求：
(1)水的體積V水；
(2)放入圓柱體后，容器底部所受水的壓強變化量Δp水；
(3)若容器的底面積用S表示，容器中水的密度用ρ表示，水的深刻用h表示，將一個截面積為S0、密度為ρ0、高度為h0的圓柱體浸入容器中(水未溢出)，請用以上字母表示出容器底部所受水的壓強增加量Δp的表達式。
20.小徐做“測小燈泡電功率”的實驗，他用三節新干電池串聯做電，待測小燈標有“0.2A”字樣、標有“2A”字樣的滑動變阻器、電流表、開關串聯。并將電壓表并聯入電路，實驗時，按正確步驟操作，閉合開關后測得第1組數據，填在表格序號1中，接著改變滑片的位置，測得2、3兩組數據，完成實驗后。他將電壓表的示數UV與電流表的示數IA的乘積記錄下來，表格中為部分數據。
①此實驗的實驗原理：______；
②通過計算說明，小徐使用的滑動變阻器規格。
③求出小燈的額定電功率。(需寫出主要計算過程)。
1.A
2.C
3.C
4.D
5.D
6.D
7.并聯 220 電能
8.無規則；相互；重
9.等于 熱傳遞 1000
10.0.2 3 1
11.壓縮 大 4.2×104
12.R2短路，替換前電壓表示數為0；R2斷路，替換前電壓表示數等于電電壓。
13.解：分別作出像A'、B'關于平面鏡的對稱點A、B，用實線連接A、B可得物體AB，如圖所示：

14.解：通電螺線管的左端為N極，右端為S極，在磁體外部，磁感線從磁體的N極出發，回到S極，所以可以確定螺線管周圍磁場的方向是從左向右的；
由異名磁極相吸引可判斷出小磁針的上端為N極；
根據通電螺線管的左端為N極，以及線圈的繞向，利用安培定則可以確定螺線管中電流是從螺線管的右端流入左端流出。根據電流方向與電正負極之間的關系：在電外部電流從正極流出，回到負極，可以確定電的右端為正極，左端為負極。
如下圖所示：

15.甲圖中瓶口較低，大量液體將瓶口封住，當有液體流出時，瓶內氣體壓強減小，大氣壓大于瓶內氣體壓強與液體壓強總和時，停止流動，在傾倒液體的過程中有氣泡從瓶口進入到瓶底，此時瓶內壓強突然大于大氣壓，然后有液體快速噴出，易濺到杯子外面，如此反復；而圖乙瓶中的液體沒有完全封住瓶口，氣體可以進入，瓶中液體能夠平穩的倒出
16.解：
由圖工人使用的是動滑輪，輕質滑輪，滑輪重可忽略不計，不計繩重和摩擦，
則拉力F=12G=12×500N=25N；
提升重物的高度h=3m，繩子移動距離s=2h=2×3m=6m，
拉力做功：W=Fs=250N×6m=1500J。
答：拉力F的大小為250N；拉力所做的功為1500J。
17.解：(1)物塊木球漂浮，
F浮=G=9.8N；
(2)由F浮=ρ水V排g可得：
V排=F浮ρ水g=9.8N1.0×103kg/m3×9.8N/kg=1×10-3m3。
答：物塊受到的浮力F浮大小為9.8N；排開水的體積V排為1×10-3m3。
18.解：(1)由圖可知，定值電阻R1與滑動變阻器R2串聯，電壓表測量R2兩端的電壓。
移動滑片P至變阻器R2的中點時，R2=10Ω，由圖可知，電壓表所選量程為0～15V，分度值為0.5V，電壓表示數，即R2兩端的電壓U2=4V，
通過滑動變阻器R2的電流：I2=U2R2=4V10Ω=0.4A；
(2)通過R1的電流：I1=I2=0.4A，
R1兩端的電壓：U1=I1R1=0.4A×20Ω=8V，
電電壓：U=U1+U2=8V+4V=12V；
(3)當電路中的電流最大為I最大=2A時，R2的滑片P可以移到右端，電路為R1的簡單電路，
此時電電壓最大為：U最大=I最大R1=2A×20Ω=40V，
當R2接入電路的阻值最大，且電壓表示數最大為U2最大=15V時，由于R2的最大阻值與R1的阻值相等，根據U=IR可知，此時U1=U2最大=15V，
電電壓：U最大=U1+U2最大=15V+15V=30V；
當電路中的電流最大為I最大=2A，且電壓表示數最大為U2最大=15V時，
電電壓：U最大=U1最大+U2最大=I最大R1+U2最大=2A×20Ω=40V+15V=55V，
比較可知，若用一個新的電替換原來的電，移動滑片P至任意位置均能保證電路安全，電電壓的最大值U最大為30V。
答：(1)通過滑動變阻器R2的電流I2為0.4A；
(2)電電壓U為12V；
(3)若用一個新的電替換原來的電，移動滑片P至任意位置均能保證電路安全，電電壓的最大值U最大為30V。
19.解：(1)水的體積：V水=m水ρ水=4kg1.0×103kg/m3=4×10-3m3；
(2)圓柱體浸沒在水中時排開水的體積等于圓柱體的體積，即：V排=V=4×10-4m3，
受到的浮力：F浮=ρ水gV排=1.0×103kg/m3×9.8N/kg×4×10-4m3=3.92N，
由于圓柱體受到的浮力小于圓柱體的重力，所以圓柱體在水中將沉底，
此時水的深度增加量：Δh=V排S容=4×10-4m32×10-2m2=0.02m，
容器底部所受水的壓強變化量：Δp水=ρ水gΔh=1.0×103kg/m3×9.8N/kg×0.02m=196Pa；
(3)若ρ0≥ρ，則圓柱體浸入水中靜止時將懸浮或沉底，即浸沒在水中，
水的深度增加量：Δh=VS容=S0h0S，
容器底部所受水的壓強增加量：Δp=ρ水gΔh=ρgS0h0S=ρgS0h0S；
若ρ0
