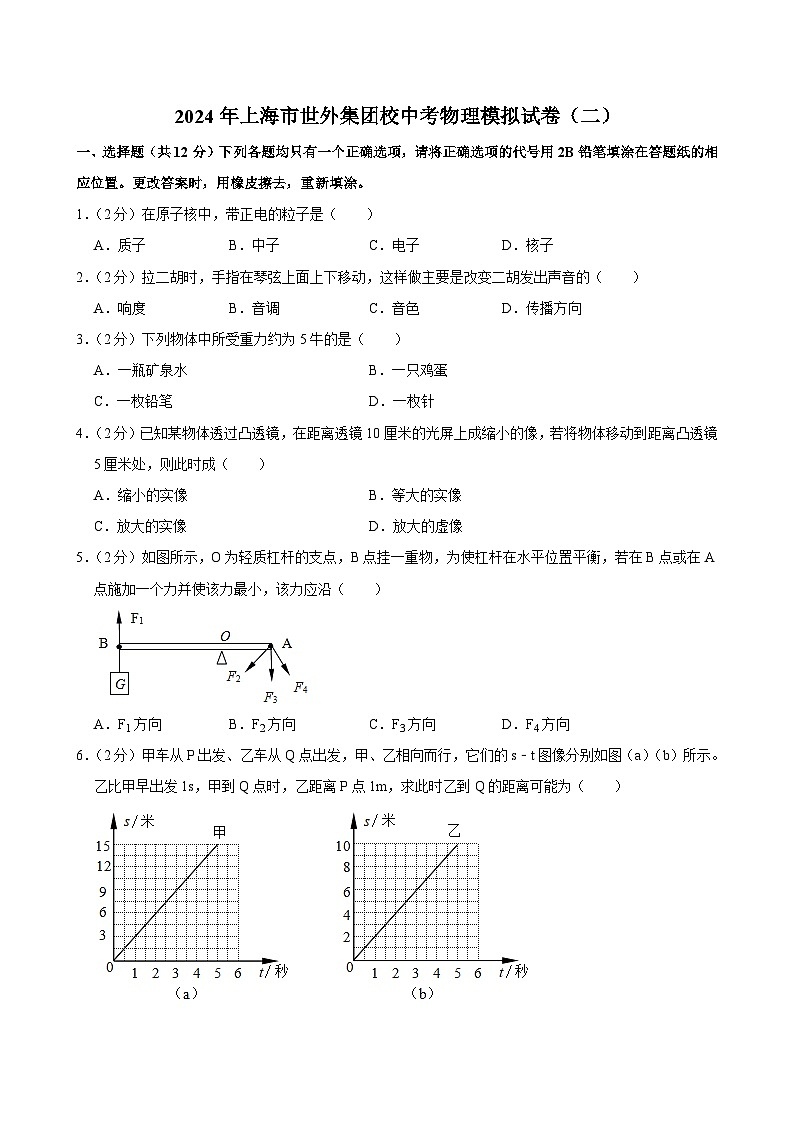

2024年上海市世外集團校中考物理模擬試卷（二）（解析版）

這是一份2024年上海市世外集團校中考物理模擬試卷（二）（解析版），共17頁。試卷主要包含了填空題，綜合題等內容，歡迎下載使用。
1．（2分）在原子核中，帶正電的粒子是（ ）
A．質子B．中子C．電子D．核子
2．（2分）拉二胡時，手指在琴弦上面上下移動，這樣做主要是改變二胡發出聲音的（ ）
A．響度B．音調C．音色D．傳播方向
3．（2分）下列物體中所受重力約為5牛的是（ ）
A．一瓶礦泉水B．一只雞蛋
C．一枚鉛筆D．一枚針
4．（2分）已知某物體透過凸透鏡，在距離透鏡10厘米的光屏上成縮小的像，若將物體移動到距離凸透鏡5厘米處，則此時成（ ）
A．縮小的實像B．等大的實像
C．放大的實像D．放大的虛像
5．（2分）如圖所示，O為輕質杠桿的支點，B點掛一重物，為使杠桿在水平位置平衡，若在B點或在A點施加一個力并使該力最小，該力應沿（ ）
A．F1方向B．F2方向C．F3方向D．F4方向
6．（2分）甲車從P出發、乙車從Q點出發，甲、乙相向而行，它們的s﹣t圖像分別如圖（b）所示。乙比甲早出發1s，甲到Q點時，乙距離P點1m，求此時乙到Q的距離可能為（ ）
A．2米B．3米C．8米D．10米

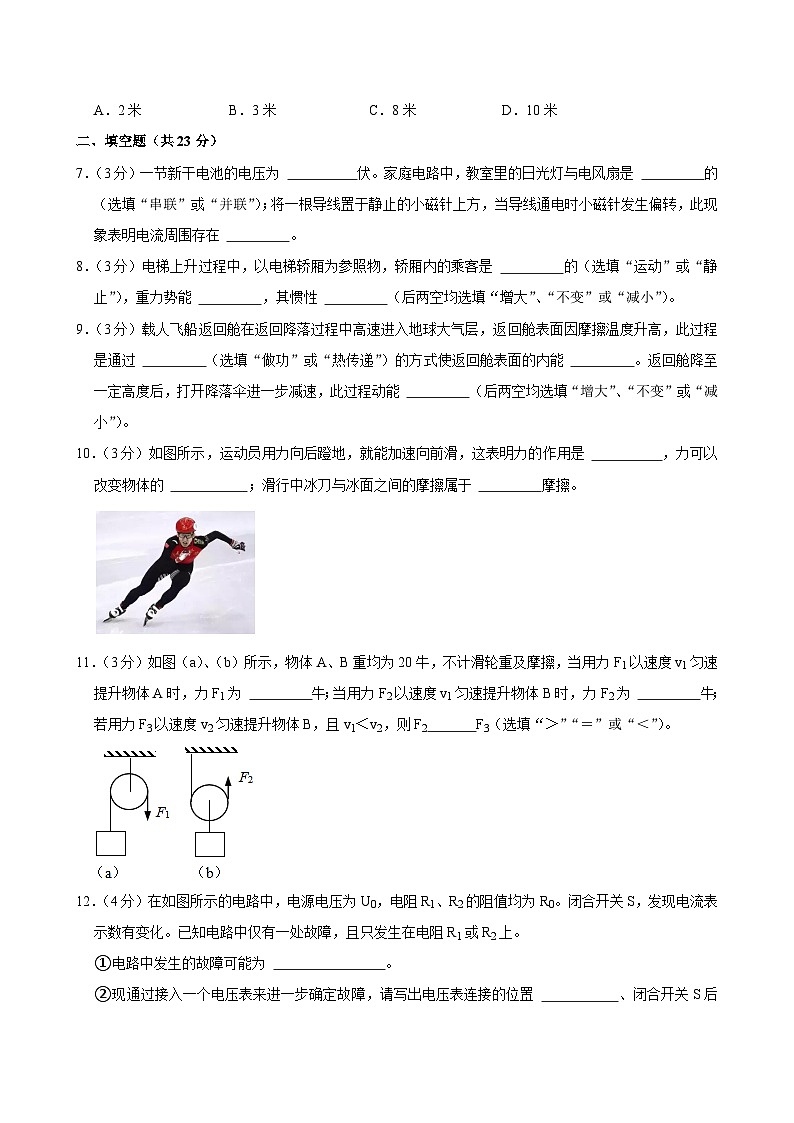

二、填空題（共23分）
7．（3分）一節新干電池的電壓為 伏。家庭電路中，教室里的日光燈與電風扇是 的（選填“串聯”或“并聯”）；將一根導線置于靜止的小磁針上方，當導線通電時小磁針發生偏轉，此現象表明電流周圍存在 。
8．（3分）電梯上升過程中，以電梯轎廂為參照物，轎廂內的乘客是 的（選填“運動”或“靜止”），重力勢能 ，其慣性 （后兩空均選填“增大”、“不變”或“減小”）。
9．（3分）載人飛船返回艙在返回降落過程中高速進入地球大氣層，返回艙表面因摩擦溫度升高，此過程是通過 （選填“做功”或“熱傳遞”）的方式使返回艙表面的內能 。返回艙降至一定高度后，打開降落傘進一步減速，此過程動能 （后兩空均選填“增大”、“不變”或“減小”）。
10．（3分）如圖所示，運動員用力向后蹬地，就能加速向前滑，這表明力的作用是 ，力可以改變物體的 ；滑行中冰刀與冰面之間的摩擦屬于 摩擦。
11．（3分）如圖、（b）所示，物體A、B重均為20牛，不計滑輪重及摩擦，當用力F1以速度v1勻速提升物體A時，力F1為 牛；當用力F2以速度v1勻速提升物體B時，力F2為 牛；若用力F3以速度v2勻速提升物體B，且v1＜v2，則F2 F3（選填“＞”“＝”或“＜”）。

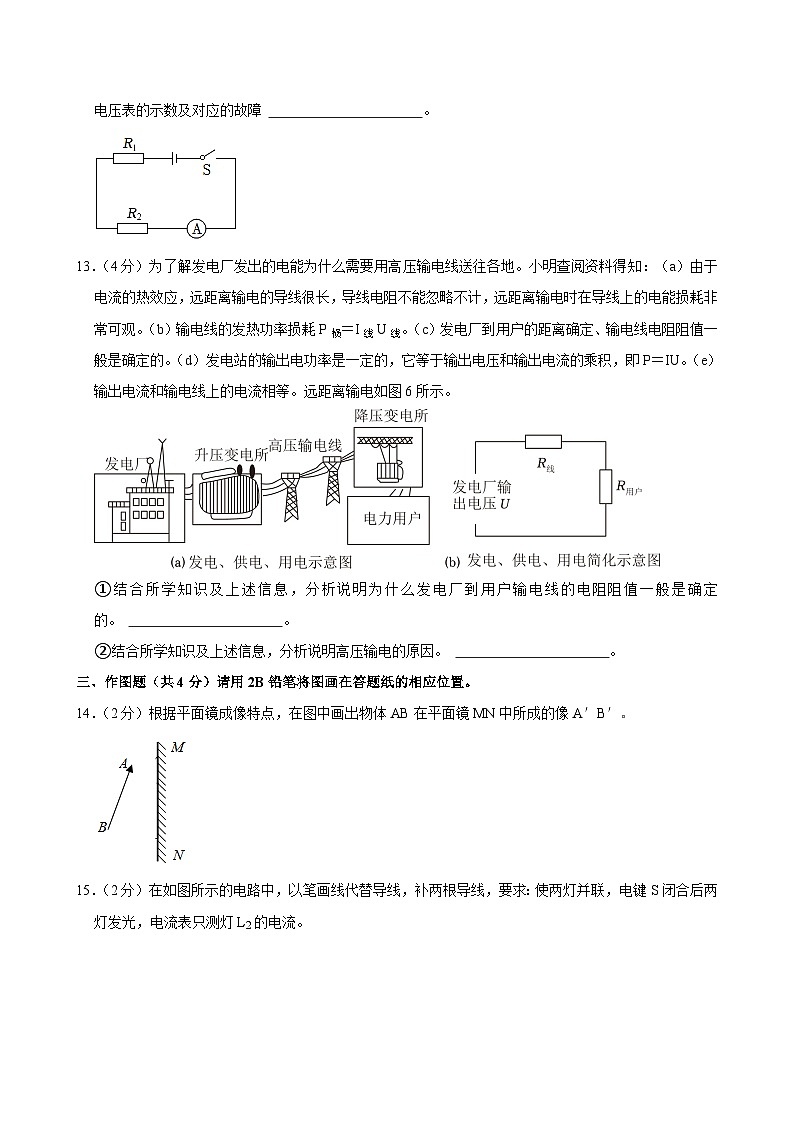

12．（4分）在如圖所示的電路中，電源電壓為U0，電阻R1、R2的阻值均為R0。閉合開關S，發現電流表示數有變化。已知電路中僅有一處故障，且只發生在電阻R1或R2上。
①電路中發生的故障可能為 。
②現通過接入一個電壓表來進一步確定故障，請寫出電壓表連接的位置 、閉合開關S后電壓表的示數及對應的故障 。
13．（4分）為了解發電廠發出的電能為什么需要用高壓輸電線送往各地。小明查閱資料得知：（a）由于電流的熱效應，遠距離輸電的導線很長，導線電阻不能忽略不計，遠距離輸電時在導線上的電能損耗非?？捎^。（b）輸電線的發熱功率損耗P損＝I線U線。（c）發電廠到用戶的距離確定、輸電線電阻阻值一般是確定的。（d）發電站的輸出電功率是一定的，它等于輸出電壓和輸出電流的乘積，即P＝IU。（e）輸出電流和輸電線上的電流相等。遠距離輸電如圖6所示。
①結合所學知識及上述信息，分析說明為什么發電廠到用戶輸電線的電阻阻值一般是確定的。 。
②結合所學知識及上述信息，分析說明高壓輸電的原因。 。
三、作圖題（共4分）請用2B鉛筆將圖畫在答題紙的相應位置。
14．（2分）根據平面鏡成像特點，在圖中畫出物體AB在平面鏡MN中所成的像A′B′。
15．（2分）在如圖所示的電路中，以筆畫線代替導線，補兩根導線，要求：使兩燈并聯，電鍵S閉合后兩燈發光，電流表只測燈L2的電流。
四、綜合題（共31分）
16．（3分）質量為1千克的水溫度下降10℃，求水放出的熱量Q放。[c水＝4.2×103焦/（千克?℃）]
17．（4分）物體在50牛的水平拉力作用下沿拉力方向做勻速直線運動，10秒內前進了2米。求此過程中拉力所做的功W和功率P。
18．（10分）在如圖所示電路中，電源電壓為18伏且保持不變，滑動變阻器R2上標有“20Ω 2A”字樣，通過電阻R1的電流為1.8安。
①求電阻R1的阻值。
②若在電路中接入一個電流表，電流表量程可以更換，表盤如圖所示，在電路各元件都能安全工作的情況下移動變阻器滑片，使電流表達到滿偏，請通過分析判斷電流表所接位置及滑動變阻器R2接入電路中的阻值變化范圍。
19．（9分）如圖所示，水平地面上置有圓柱體甲和輕質薄壁圓柱形容器乙。甲的底面積為1×10﹣2米2、高為0.25米、質量為5千克。乙容器足夠高，底面積為2×10﹣2米2，盛有0.1米深的水。
①求甲的密度ρ甲。
②求甲對地面的壓強p甲。
③將甲豎直放入乙容器中，求此時水對乙容器平底部的壓強p水。
20．（5分）小明同學做“測定小燈泡電功率”的實驗，電源電壓為1.5伏整數倍且保持不變，待測小燈上標有“0.22A”字樣，滑動變阻器上標有“20Ω 1A”字樣，其他器材齊全且完好。實驗過程中，小明先正確串聯實驗器材，再將電壓表并聯接入電路中，移動變阻器滑片至阻值最大處。閉合開關，記錄實驗數據。又移動滑片繼續實驗，部分實驗數據記錄在表中。最后，他將滑片移至變阻器另一端，此時電壓表和電流表示數的乘積約為1.1瓦。他用其中一組數據成功計算出小燈泡的額定電功率。
①測定小燈泡電功率的實驗原理是 。
②分析計算電源電壓的大小。
③分析計算小燈的額定電功率
2024年上海市世外集團校中考物理模擬試卷（二）
參考答案與試題解析
一、選擇題（共12分）下列各題均只有一個正確選項，請將正確選項的代號用2B鉛筆填涂在答題紙的相應位置。更改答案時，用橡皮擦去，重新填涂。
1．（2分）在原子核中，帶正電的粒子是（ ）
A．質子B．中子C．電子D．核子
【分析】在原子結構中，原子是由原子核和帶負電的核外電子構成的，原子核又是由帶正電的質子和不帶電的中子構成的。
【解答】解：根據原子結構的相關知識可知，原子中帶正電的微粒是質子。
故選：A。
【點評】此題考查了原子結構的相關基礎知識，題目的難度很小，記住相關的基礎知識即可解決此題。
2．（2分）拉二胡時，手指在琴弦上面上下移動，這樣做主要是改變二胡發出聲音的（ ）
A．響度B．音調C．音色D．傳播方向
【分析】物理學中把聲音的高低稱為音調，音調的高低與發聲體的振動快慢有關，物體振動越快，音調就越高。
【解答】解：手指在琴弦上面上下移動，改變了弦振動部分的長度，使得振動快慢就會不一樣，故發出聲音的音調就會不同。
故選：B。
【點評】解決此類問題要結合音調的定義進行分析解答。
3．（2分）下列物體中所受重力約為5牛的是（ ）
A．一瓶礦泉水B．一只雞蛋
C．一枚鉛筆D．一枚針
【分析】結合對生活的了解和對力的單位N的認識，選出符合實際的選項即可。
【解答】解：根據重力公式G＝mg可得重力為5N的物體的質量：
m＝＝＝0.5kg＝500g；
A、一瓶礦泉水的質量在500g左右，故A符合題意；
B、一枚雞蛋的質量在50g左右，故B不符合題意；
C、一只鉛筆的質量約為6g，故C不符合題意；
D、一枚針的質量在1g左右，故D不符合題意。
故選：A。
【點評】本題考查了對重力的估測，屬于基礎題目。
4．（2分）已知某物體透過凸透鏡，在距離透鏡10厘米的光屏上成縮小的像，若將物體移動到距離凸透鏡5厘米處，則此時成（ ）
A．縮小的實像B．等大的實像
C．放大的實像D．放大的虛像
【分析】根據像的性質、像距的大小判定焦距的大小，然后根據物距和焦距的關系分析成像的性質。
【解答】解：某物體透過凸透鏡在距離透鏡10厘米的光屏上成縮小的像，此時的像是倒立、縮小的實像，則2f＞10cm＞f，所以5cm＜f＜10cm，
若將物體移動到距離凸透鏡5厘米處（即物距u＝5cm），因5cm＜f （即物距小于焦距），所以此時成正立放大的虛像，故D正確。
故選：D。
【點評】本題考查了凸透鏡成像規律的應用，屬于基礎題。
5．（2分）如圖所示，O為輕質杠桿的支點，B點掛一重物，為使杠桿在水平位置平衡，若在B點或在A點施加一個力并使該力最小，該力應沿（ ）
A．F1方向B．F2方向C．F3方向D．F4方向
【分析】由杠桿平衡條件F1L1＝F2L2可知，在阻力和阻力臂都一定的情況下，動力臂越長則動力越小。所以要判斷哪個動力最小，就看哪個動力對應的動力臂最長。支點與動力作用點之間的連線就是最長的動力臂，與這條動力臂垂直的力即為最小動力。
【解答】解：由圖可知，O為支點，B點掛一重物，阻力方向向下；要使該力最小，由杠桿平衡條件F1L1＝F2L2可知，在阻力和阻力臂都一定的情況下，動力臂越長則動力越??；
由圖可知，OB對應的動力臂最長，所以該力應沿F1方向。
故選：A。
【點評】首先判斷最小力的力臂，一般找支點和作用點之間的最長距離為最大力臂，在該點施加的力才最小。確定好最小的力，還要根據杠桿情況判斷施力方向。
6．（2分）甲車從P出發、乙車從Q點出發，甲、乙相向而行，它們的s﹣t圖像分別如圖（b）所示。乙比甲早出發1s，甲到Q點時，乙距離P點1m，求此時乙到Q的距離可能為（ ）
A．2米B．3米C．8米D．10米
【分析】根據圖像利用速度公式求出甲、乙的速度；設PQ之間的距離為s，利用速度公式和甲、乙時間相等列出方程，求出PQ之間的距離，進而求出此時乙到Q可能的距離。
【解答】解：由圖（b）可知甲的速度v甲＝＝＝3m/s，乙的速度v乙＝＝＝2m/s，
乙比甲早出發1s，則乙提前通過的路程為s0＝v't0＝2m/s×1s＝2m，
設PQ之間的距離為s，
當甲到Q點時，乙距離P點1m，且乙尚未到達P點時，有＝，代入數據可得＝，解得：s＝9m，
甲到Q點時，乙到Q的距離為9m﹣1m＝8m；
當甲到Q點時，乙距離P點1m，且乙已經通過P點時，有＝，代入數據可得＝，解得：s＝3m，
甲到Q點時，乙到Q的距離為3m+1m＝4m。
故選：C。
【點評】本題考查速度公式的應用，關鍵是根據條件要進行分類討論，本題有一定難度。
二、填空題（共23分）
7．（3分）一節新干電池的電壓為 1.5 伏。家庭電路中，教室里的日光燈與電風扇是 并聯 的（選填“串聯”或“并聯”）；將一根導線置于靜止的小磁針上方，當導線通電時小磁針發生偏轉，此現象表明電流周圍存在 磁場 。
【分析】（1）一節新干電池的電壓為1.5伏；
（2）我國家庭電路中各用電器的額定電壓一般是220V，只有并聯在家庭電路中，各用電器才能正常工作，并且互不影響；
（3）奧斯特實驗：在靜止的小磁針上方，放一根與磁針平行的導線，給導線通電時磁針將偏轉，說明了通電導體周圍存在磁場。
【解答】解：（1）一節新干電池的電壓為1.5伏；
（2）在家庭電路中，電飯煲與空調之間工作相互不影響，是以并聯的方式連接；
（3）在靜止的小磁針上方，放一根導線，給導線通電時磁針將偏轉，說明了通電導體周圍存在磁場。
故答案為：1.5；并聯；磁場。
【點評】本題考查了干電池的電壓、家用電器正常連接方法、電流的磁效應。
8．（3分）電梯上升過程中，以電梯轎廂為參照物，轎廂內的乘客是 靜止 的（選填“運動”或“靜止”），重力勢能 增大 ，其慣性 不變 （后兩空均選填“增大”、“不變”或“減小”）。
【分析】（1）在研究物體運動時，要選擇參照的標準，即參照物，物體的位置相對于參照物發生變化，則運動，不發生變化，則靜止。
（2）重力勢能大小的影響因素：質量、被舉得高度；質量越大，高度越高，重力勢能越大。
（3）慣性大小只跟物體的質量大小有關，跟物體是否受力、是否運動、運動速度等都沒有關系。
【解答】解：電梯上升過程中，以電梯轎廂為參照物，轎廂內的乘客與電梯之間沒有位置變化，乘客是靜止的；
此過程中，乘客的質量不變，高度變大，所以其重力勢能增大，其慣性不變。
故答案為：靜止；增大；不變。
【點評】此題主要考查了運動和靜止的相對性、慣性和重力勢能大小的影響因素，具有較強的綜合性，難度不大。在判斷物體運動和靜止時，關鍵看物體相對于參照物的位置是否發生了變化。
9．（3分）載人飛船返回艙在返回降落過程中高速進入地球大氣層，返回艙表面因摩擦溫度升高，此過程是通過 做功 （選填“做功”或“熱傳遞”）的方式使返回艙表面的內能 增大 。返回艙降至一定高度后，打開降落傘進一步減速，此過程動能 減小 （后兩空均選填“增大”、“不變”或“減小”）。
【分析】改變物體內能的兩種方式：做功和熱傳遞；動能的大小與質量、速度有關。
【解答】解：返回艙進入大氣層后的降落過程中，艙體表面與氣體分子劇烈摩擦，克服摩擦做功，機械能轉化為內能，內能增加，溫度上升，這是通過做功的方式改變了艙體表面的內能；
返回艙降至一定高度后，打開降落傘進一步減速，此過程中返回艙的質量不變，速度變小，動能減小。
故答案為：做功；增大；減小。
【點評】本題考查了改變內能的方法、動能的大小變化，屬于基礎題。
10．（3分）如圖所示，運動員用力向后蹬地，就能加速向前滑，這表明力的作用是 相互的 ，力可以改變物體的 運動狀態 ；滑行中冰刀與冰面之間的摩擦屬于 滑動 摩擦。
【分析】（1）力是物體對物體的作用，物體間力的作用是相互的，物體受到力的同時，也對另一個物體施加了力；
（2）力的作用效果有二：改變物體的形狀，改變物體的運動狀態；
（3）一個物體在另一個物體表面滑動產生的摩擦屬于滑動摩擦。
【解答】解：在比賽中，運動員用力向后蹬冰面，就可以向前運動，這是由于物體間力的作用是相互的；
運動員用力蹬地，加速向前滑，運動員由靜止變?yōu)檫\(yùn)動，說明力可以改變物體的運動狀態；
在滑行的過程中，冰刀在冰面上滑動，所以冰刀與冰面之間的摩擦是滑動摩擦；
故答案為：相互的；運動狀態；滑動。
【點評】本題考查了力的相互性、力的作用效果和摩擦力的分類，要求學生要理論聯系實際，多觀察，多分析。
11．（3分）如圖、（b）所示，物體A、B重均為20牛，不計滑輪重及摩擦，當用力F1以速度v1勻速提升物體A時，力F1為 20 牛；當用力F2以速度v1勻速提升物體B時，力F2為 10 牛；若用力F3以速度v2勻速提升物體B，且v1＜v2，則F2 ＝ F3（選填“＞”“＝”或“＜”）。
【分析】不計摩擦?xí)r，定滑輪不省力也不費力；
不計滑輪重及摩擦，使用動滑輪可以省一半力，即F＝G物；
勻速拉動物體上升時，拉力的大小不變。
【解答】解：定滑輪實質是等臂杠桿，不計摩擦?xí)r，不省力也不費力，所以F1＝GA＝20N；
不計滑輪重及摩擦，使用動滑輪可以省一半力，即F2＝GB＝×20N＝10N；
勻速拉動物體上升時，拉力的大小不變，F(xiàn)2＝F3。
故答案為：20；10；＝。
【點評】本題考查了定滑輪和動滑輪的特點，屬于基礎題。
12．（4分）在如圖所示的電路中，電源電壓為U0，電阻R1、R2的阻值均為R0。閉合開關S，發現電流表示數有變化。已知電路中僅有一處故障，且只發生在電阻R1或R2上。
①電路中發生的故障可能為 R1短路或R2短路 。
②現通過接入一個電壓表來進一步確定故障，請寫出電壓表連接的位置 R1兩端 、閉合開關S后電壓表的示數及對應的故障 電壓表示數為0，則電阻R1短路；電壓表示數為U0，則電阻R2短路 。
【分析】由圖知電路兩電阻是串聯，電流表測量電路中的電流；閉合開關S前后，電流表示數變化，說明閉合開關后電路中有電流，不能是斷路，只有一個短路；把電壓表并聯在某電阻兩端，根據示數分析電路故障。
【解答】解：①由圖知電路兩電阻是串聯，電流表測量電路中的電流；閉合開關S前后，電流表示數變化，說明閉合開關后電路中有電流，不能是斷路，只有一個短路，故障可能是R1短路或R2短路；
②通過接入一個電壓表來進一步確定故障，請寫出電壓表連接的位置R1兩端，閉合開關S后，
電壓表示數為0，說明電壓表被短路，則電阻R1短路；
電壓表示數等于電源電壓，為U0，則電阻R2短路。
故答案為：①R1短路或R2短路； ②R1兩端；電壓表示數為0，則電阻R1短路；電壓表示數為U0，則電阻R2短路。
【點評】本題考查串聯電路故障的分析，屬于中檔題。
13．（4分）為了解發電廠發出的電能為什么需要用高壓輸電線送往各地。小明查閱資料得知：（a）由于電流的熱效應，遠距離輸電的導線很長，導線電阻不能忽略不計，遠距離輸電時在導線上的電能損耗非?？捎^。（b）輸電線的發熱功率損耗P損＝I線U線。（c）發電廠到用戶的距離確定、輸電線電阻阻值一般是確定的。（d）發電站的輸出電功率是一定的，它等于輸出電壓和輸出電流的乘積，即P＝IU。（e）輸出電流和輸電線上的電流相等。遠距離輸電如圖6所示。
①結合所學知識及上述信息，分析說明為什么發電廠到用戶輸電線的電阻阻值一般是確定的。 因?yàn)閷?dǎo)體的電阻與材料、長度、粗細有關，發電廠到用戶的距離確定，導線長度確定，且導線材料、粗細確定，所以阻值確定 。
②結合所學知識及上述信息，分析說明高壓輸電的原因。 因?yàn)镻損＝I線U線，根據歐姆定律，U線＝I線R線，所以P損＝I2線R線。由于R線是確定的，要減小P損，只能減小I線。且I＝I線，又因?yàn)镻＝IU一定，所以要減小I，必須升高輸出電壓U 。
【分析】（1）導體的電阻與長度、材料、橫截面積、溫度有關。
（2）
【解答】解：（1）因?yàn)閷?dǎo)體的電阻與材料、長度、粗細有關，發電廠到用戶的距離確定，導線長度確定，且導線材料、粗細確定，所以阻值確定。
（2）因?yàn)镻損＝I線U線，根據歐姆定律，U線＝I線R線，所以P損＝I2線R線。由于R線是確定的，要減小P損，只能減小I線。且I＝I線，又因?yàn)镻＝IU一定，所以要減小I，必須升高輸出電壓U。
故答案為：（1）因?yàn)閷?dǎo)體的電阻與材料、長度、粗細有關，發電廠到用戶的距離確定，導線長度確定，且導線材料、粗細確定，所以阻值確定；（2）因?yàn)镻損＝I線U線，根據歐姆定律，U線＝I線R線，所以P損＝I2線R線。由于R線是確定的，要減小P損，只能減小I線。且I＝I線，又因?yàn)镻＝IU一定，所以要減小I，必須升高輸出電壓U。
【點評】本題考查電能的輸送及電功率的相關計算，難度一般。
三、作圖題（共4分）請用2B鉛筆將圖畫在答題紙的相應位置。
14．（2分）根據平面鏡成像特點，在圖中畫出物體AB在平面鏡MN中所成的像A′B′。
【分析】首先要知道平面鏡成像的特點：像與物到平面鏡的距離相等、連線與鏡面垂直、大小相等、左右相反，即像與物關于平面鏡對稱；
其次掌握本題的基本作法：作出兩個端點A、B的像點，連接像點即為物體AB在平面鏡中的像。
【解答】解：
根據平面鏡成像的特點，先作出物體AB的端點A、B在平面鏡中的對稱點A′、B′，連接A′、B′點即為物體AB在平面鏡中的像，注意輔助線和像用虛線，如圖所示：
【點評】在平面鏡成像作圖中，若作出物體在平面鏡中所成的像，要先根據像與物關于平面鏡對稱，先作出端點和關鍵點的像點，再用虛線連接各點即為物體的像。
15．（2分）在如圖所示的電路中，以筆畫線代替導線，補兩根導線，要求：使兩燈并聯，電鍵S閉合后兩燈發光，電流表只測燈L2的電流。
【分析】由題意可知，兩燈并聯，電鍵S閉合后兩燈發光說明電鍵位于干路，電流表只測燈L2的電流說明電流表與L2串聯，據此連接實物電路圖。
【解答】解：由題意可知，兩燈并聯，電鍵S位于干路，電流表與L2串聯，實物圖的連接如下圖所示：
【點評】本題考查了實物電路圖的連接，根據題意得出電路元件的連接方式是關鍵。
四、綜合題（共31分）
16．（3分）質量為1千克的水溫度下降10℃，求水放出的熱量Q放。[c水＝4.2×103焦/（千克?℃）]
【分析】根據Q放＝cmΔt求出水放出的熱量。
【解答】解：水放出的熱量：Q放＝c水mΔt＝4.2×103J/（kg?℃）×1kg×10℃＝4.2×104J。
答：水放出的熱量Q放為4.2×104J。
【點評】本題考查熱量的簡單計算，是一道基礎題。
17．（4分）物體在50牛的水平拉力作用下沿拉力方向做勻速直線運動，10秒內前進了2米。求此過程中拉力所做的功W和功率P。
【分析】知道水平拉力的大小和前進的距離，根據W＝Fs求出拉力做的功，根據P＝求出功率的大小。
【解答】解：拉力做的功：
W＝Fs＝50N×2m＝100J；
拉力的功率：
P＝＝＝10W。
答：此過程中拉力做的功為100J，功率為10W。
【點評】本題考查了功和功率的計算，難度不大，是一道較為簡單的計算題。
18．（10分）在如圖所示電路中，電源電壓為18伏且保持不變，滑動變阻器R2上標有“20Ω 2A”字樣，通過電阻R1的電流為1.8安。
①求電阻R1的阻值。
②若在電路中接入一個電流表，電流表量程可以更換，表盤如圖所示，在電路各元件都能安全工作的情況下移動變阻器滑片，使電流表達到滿偏，請通過分析判斷電流表所接位置及滑動變阻器R2接入電路中的阻值變化范圍。
【分析】①由圖所示電路圖可知，電阻R1與滑動變阻器R2并聯。已知通過R1的電流，根據并聯電路的電壓規律和歐姆定律求得R1的阻值；
②根據題意確定電流表位置，結合歐姆定律求得變阻器允許接入電路的最小值，從而得出其接入電路的阻值變化范圍。
【解答】解：①由圖所示電路圖可知，電阻R1與滑動變阻器R2并聯。
由并聯電路的電壓規律可知，U1＝U2＝U＝18V，
通過電阻R1的電流為1.8A，則R1的阻值：
R1＝＝＝10Ω；
②A、并聯電路各支路互不影響，即R1支路電流為1.8A，且不變。若將電流表接入此支路，則電流表不能滿偏，故電流表不能接在R1支路中；
B、電流表接在R2支路中，因?yàn)樵试S通過滑動變阻器的最大電流為2A，
若電流表選0～0.6A量程，則通過R2的最大電流為I2大＝0.6A，
此時滑動變阻器接入電路的最小阻值為：R2小＝＝＝30Ω＞20Ω，不合題意，故電流表不能選0～0.6A量程；
若電流表選0～3A量程，則通過R2的最大電流為I2大＝2A，
此時滑動變阻器R2接入電路的最小阻值為：R2?。剑剑?Ω，
滑動變阻器接入電路的阻值變大時，通過它的電流變小，所以它接入電路的最大阻值為20Ω，
則滑動變阻器R2接入電路的阻值范圍為9～20Ω；
C、若電流表接在干路中，由并聯電路的電流規律可知，I＝I1+I2＝1.8A+I2＞0.6A，故電流表選0～3安量程，此時通過R2的最大電流為：I2大＝I大﹣I1＝3A﹣1.8A＝1.2A，
滑動變阻器R2接入電路的最小阻值為：R2?。剑剑?5Ω，
滑動變阻器接入電路的阻值變大時，通過它的電流變小，干路中的電流也變小，所以它接入電路的最大阻值為20Ω，則滑動變阻器R2接入電路的阻值范圍為15～20Ω。
答：①電阻R1的阻值為10Ω；
②電流表接在R2支路中，且電流表選0～3A量程時，滑動變阻器R2接入電路的阻值范圍為9～20Ω；電流表接在干路中，且電流表選0～3A量程時，滑動變阻器R2接入電路的阻值范圍為15～20Ω。
【點評】本題考查并聯電路的特點、歐姆定律的應用，難點在第②問，正確判斷電流表的位置和所選量程是關鍵。
19．（9分）如圖所示，水平地面上置有圓柱體甲和輕質薄壁圓柱形容器乙。甲的底面積為1×10﹣2米2、高為0.25米、質量為5千克。乙容器足夠高，底面積為2×10﹣2米2，盛有0.1米深的水。
①求甲的密度ρ甲。
②求甲對地面的壓強p甲。
③將甲豎直放入乙容器中，求此時水對乙容器平底部的壓強p水。
【分析】①求出圓柱體甲的體積，然后利用密度公式計算其密度；
②根據p＝可求出甲對地面的壓強；
③假設將甲豎直放入乙容器中未浸沒，根據體積關系可求出容器中水的深度，從而判斷出甲是否被浸沒，根據p＝ρgh可求出此時水對乙容器平底部的壓強。
【解答】解：①圓柱體甲的體積：
V甲＝S甲h甲＝1×10﹣2m2×0.25m＝2.5×10﹣3m3，
則甲的密度為：ρ甲＝＝＝2×103kg/m3；
②圓柱體甲的重力為：G甲＝m甲g＝5kg×10N/kg＝50N，
則圓柱體甲對地面的壓強為：p甲＝＝＝＝5000Pa；
③設甲放入乙容器后未浸沒，則
h水＝＝＝0.2m＜0.25m，
故假設成立，此時水對乙容器平底部的壓強為：
p水＝ρ水gh水＝1×103kg/m3×10N/kg×0.2m＝2×103Pa。
答：①甲的密度為2×103kg/m3；
②甲對地面的壓強為5000Pa；
③將甲豎直放入乙容器中，此時水對乙容器平底部的壓強為2×103Pa。
【點評】此題考查壓強的大小計算、密度公式及其應用等，難度較大。
20．（5分）小明同學做“測定小燈泡電功率”的實驗，電源電壓為1.5伏整數倍且保持不變，待測小燈上標有“0.22A”字樣，滑動變阻器上標有“20Ω 1A”字樣，其他器材齊全且完好。實驗過程中，小明先正確串聯實驗器材，再將電壓表并聯接入電路中，移動變阻器滑片至阻值最大處。閉合開關，記錄實驗數據。又移動滑片繼續實驗，部分實驗數據記錄在表中。最后，他將滑片移至變阻器另一端，此時電壓表和電流表示數的乘積約為1.1瓦。他用其中一組數據成功計算出小燈泡的額定電功率。
①測定小燈泡電功率的實驗原理是 P＝UI 。
②分析計算電源電壓的大小。
③分析計算小燈的額定電功率
【分析】（1）測定小燈泡電功率的實驗原理是P＝UI；
（2）根據串聯電路電壓的規律求出電源電壓可能的值，根據電源電壓為1.5伏的整數倍確定燈的額定電壓大??；
（3）在第2次操作中由歐姆定律求出電路中的電流即燈的額定電流，根據P＝UI求出燈的額定功率。
【解答】解：①測定小燈泡電功率的實驗原理是P＝UI；
②滑動變阻器的最大電阻為：RP大＝20Ω，電路中最小電流為：I小＝0.14A；
則此時滑動變阻器兩端電壓為：UP大＝I小Rp大＝0.14A×20Ω＝2.8V，電壓表接在小燈兩端；
滑動變阻器連入電路電阻為RP＝0時，IL≥0.22A，
則UL＝＝＝5V，
U＝UP+UL，
則3.5V＜U＜5V，
且 U 為1.5V整數倍，
所以U＝4.5V；
③序號3中，小燈兩端電壓UL＝U＝4.5V時，通過小燈的電流為：I3＝＝＝0.24A＞0.22A，
所以第2組實驗數據下小燈正常發光，UL2＝3.5V，I2＝0.22A，
P額＝U額I額＝3.5V×0.22A＝0.77W。
故答案為：①P＝UI；②電源電壓的大小為4.5V；③分小燈的額定電功率為0.77W。
【點評】本題測定小燈泡的電功率，考查實驗原理、串聯電路的規律及歐姆定律的運用，正確判斷電壓表的連接及電源電壓大小是關鍵，對學生的推理能力和分類討論能力要求較高，有一定難度。序號
UV（伏）
IA（安）
UVIA（瓦）
1
0.14
2
3.5
3
1.1
序號
UV（伏）
IA（安）
UVIA（瓦）
1
0.14
2
3.5
3
1.1
