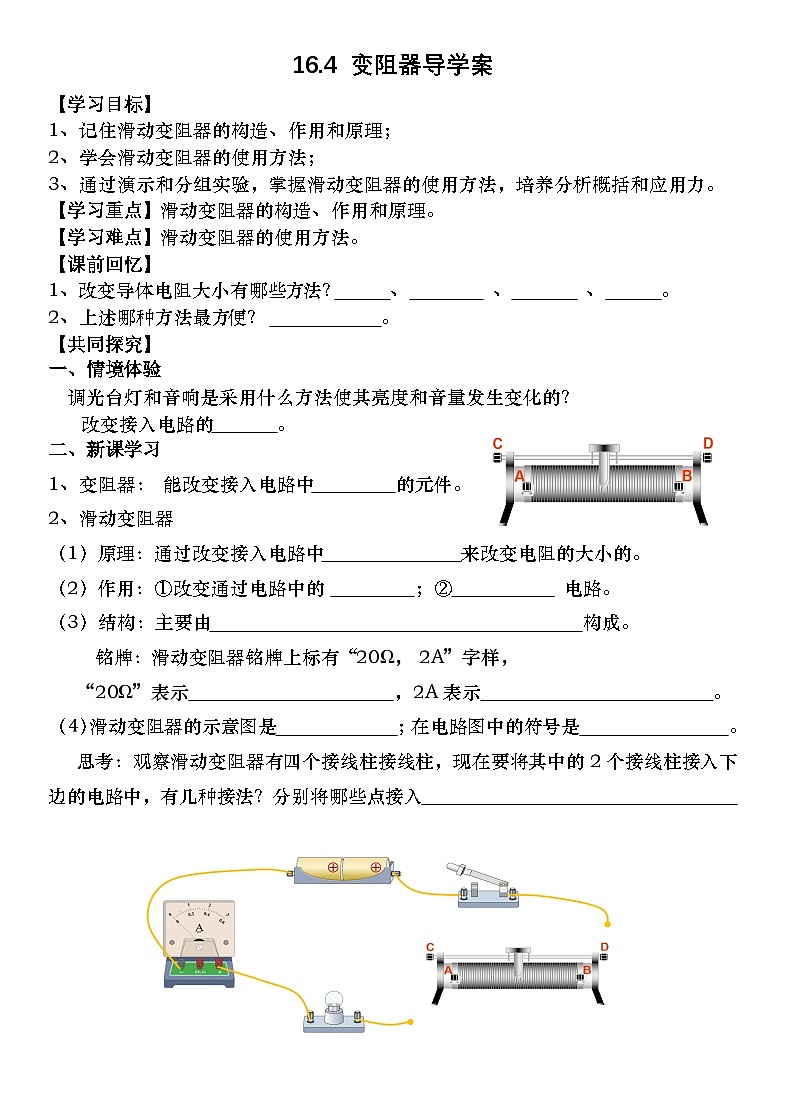

初中物理人教版（2024）九年級全冊第十六章 電壓 電阻第4節 變阻器學案

這是一份初中物理人教版（2024）九年級全冊第十六章 電壓 電阻第4節 變阻器學案，共2頁。學案主要包含了學習目標，學習重點，學習難點，課前回憶，共同探究等內容，歡迎下載使用。
1、記住滑動變阻器的構造、作用和原理；
2、學會滑動變阻器的使用方法；
3、通過演示和分組實驗，掌握滑動變阻器的使用方法，培養分析概括和應用力。
【學習重點】滑動變阻器的構造、作用和原理。
【學習難點】滑動變阻器的使用方法。
【課前回憶】
1、改變導體電阻大小有哪些方法？ 、 、 、 。
2、上述哪種方法最方便？ 。
【共同探究】
一、情境體驗
調光臺燈和音響是采用什么方法使其亮度和音量發生變化的？
改變接入電路的 。
二、新課學習
1、變阻器： 能改變接入電路中 的元件。
2、滑動變阻器
（1）原理：通過改變接入電路中 來改變電阻的大小的。
（2）作用：①改變通過電路中的 ；② 電路。
（3）結構：主要由 構成。
銘牌：滑動變阻器銘牌上標有“20Ω， 2A”字樣，
“20Ω”表示 ，2A 表示 。
（4）滑動變阻器的示意圖是 ；在電路圖中的符號是 。
思考：觀察滑動變阻器有四個接線柱接線柱，現在要將其中的2個接線柱接入下邊的電路中，有幾種接法？分別將哪些點接入
歸納結論：
（4）使用方法：
①、滑動變阻器要______聯在電路中；
②、滑動變阻器接入電路時，要連接____________兩個接線柱；
③、為了保護電路，閉合開關前，應將滑片移到________________；

生活應用：油量表
油面上升時，杠桿左端上翹，變阻器R接入電路中的電阻 ，油量表（電流表）的示數 （選填“變大”或者“或者“”變小”）
課后練習1、2、3及《同步解析》
