初中物理人教版（2024）八年級下冊第十二章 簡單機械12.1 杠桿當堂檢測題

這是一份初中物理人教版（2024）八年級下冊第十二章 簡單機械12.1 杠桿當堂檢測題，共28頁。試卷主要包含了選擇題，填空題，作圖題，實驗探究題，計算題等內容，歡迎下載使用。

一、選擇題
1.如圖所示，杠桿處于平衡狀態，如果將物體A和B同時向靠近支點的方向移動相同的距離，下列判斷正確的是（ ）。
A.杠桿仍能平衡； B.杠桿不能平衡，右端下沉；
C.杠桿不能平衡，左端下沉；D.無法判斷
2．如圖所示，在使用相同的鉤碼進行“探究杠桿的平衡條件”的實驗中，要使調好的杠桿重新在水平位置平衡，應在A處懸掛鉤碼的個數是（ ）。
A.一個 B.兩個 C.三個 D.四個
3．用細繩系住厚度不均勻的木板的O處，木板恰好處于靜止?fàn)顟B(tài)，且上表面保持水平。如圖所示，兩玩具車同時從O點附近分別向木板的兩端勻速運動，要使木板在此過程始終保持平衡，必須滿足的條件是（ ）。
A.兩車的質量相等； B.兩車的速度大小相等；
C.質量較小的車速度較大；D.兩車同時到達木板兩端
4．如圖，一質量分布均勻的12kg鐵球與輕桿AB焊接于A點后懸掛于豎直墻壁的B點，輕桿的延長線過球心O，輕桿的長度是鐵球半徑的三分之二，要使鐵球剛好離開墻壁，施加在鐵球上的力至少為（ ）。
A.27N B.45N C.72N D.90N

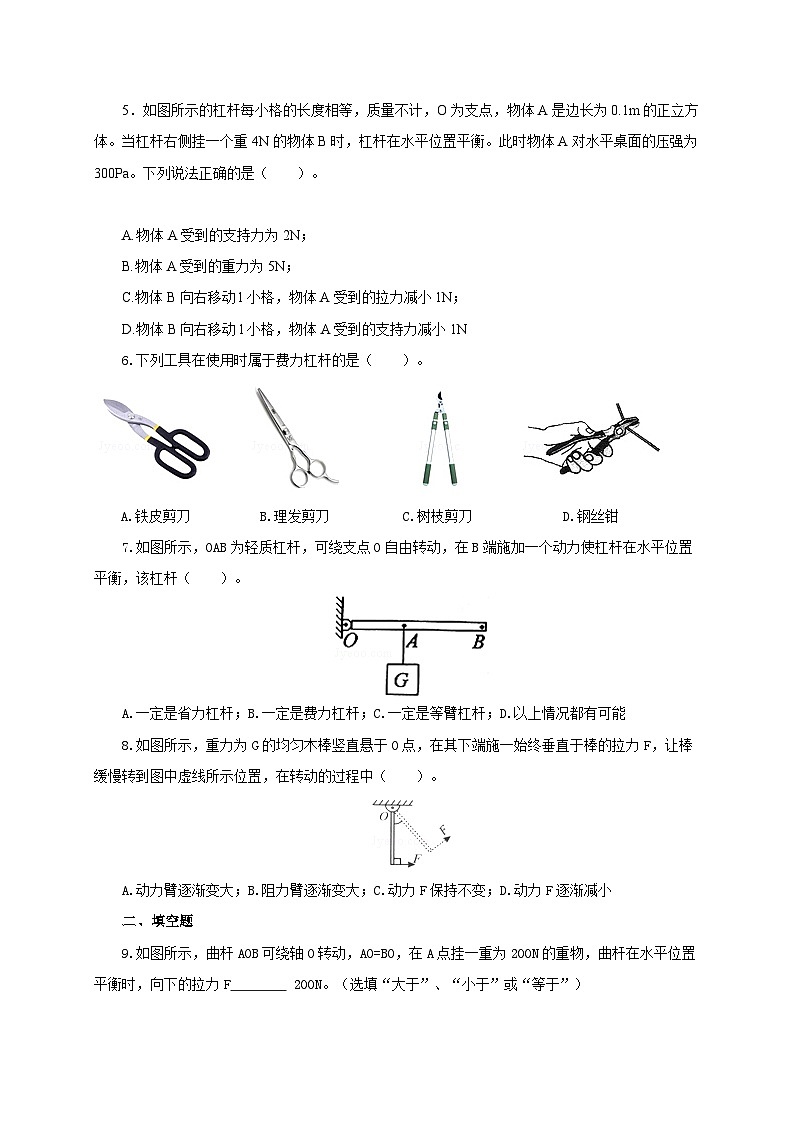

5．如圖所示的杠桿每小格的長度相等，質量不計，O為支點，物體A是邊長為0.1m的正立方體。當杠桿右側掛一個重4N的物體B時，杠桿在水平位置平衡。此時物體A對水平桌面的壓強為300Pa。下列說法正確的是（ ）。
A.物體A受到的支持力為2N；
B.物體A受到的重力為5N；
C.物體B向右移動l小格，物體A受到的拉力減小1N；
D.物體B向右移動l小格，物體A受到的支持力減小1N
6.下列工具在使用時屬于費力杠桿的是（ ）。
7.如圖所示，OAB為輕質杠桿，可繞支點O自由轉動，在B端施加一個動力使杠桿在水平位置平衡，該杠桿（ ）。
A.一定是省力杠桿；B.一定是費力杠桿；C.一定是等臂杠桿；D.以上情況都有可能
8.如圖所示，重力為G的均勻木棒豎直懸于O點，在其下端施一始終垂直于棒的拉力F，讓棒緩慢轉到圖中虛線所示位置，在轉動的過程中（ ）。
A.動力臂逐漸變大；B.阻力臂逐漸變大；C.動力F保持不變；D.動力F逐漸減小
二、填空題
9.如圖所示，曲桿AOB可繞軸O轉動，AO=BO，在A點掛一重為200N的重物，曲桿在水平位置平衡時，向下的拉力F 200N。（選填“大于”、“小于”或“等于”）

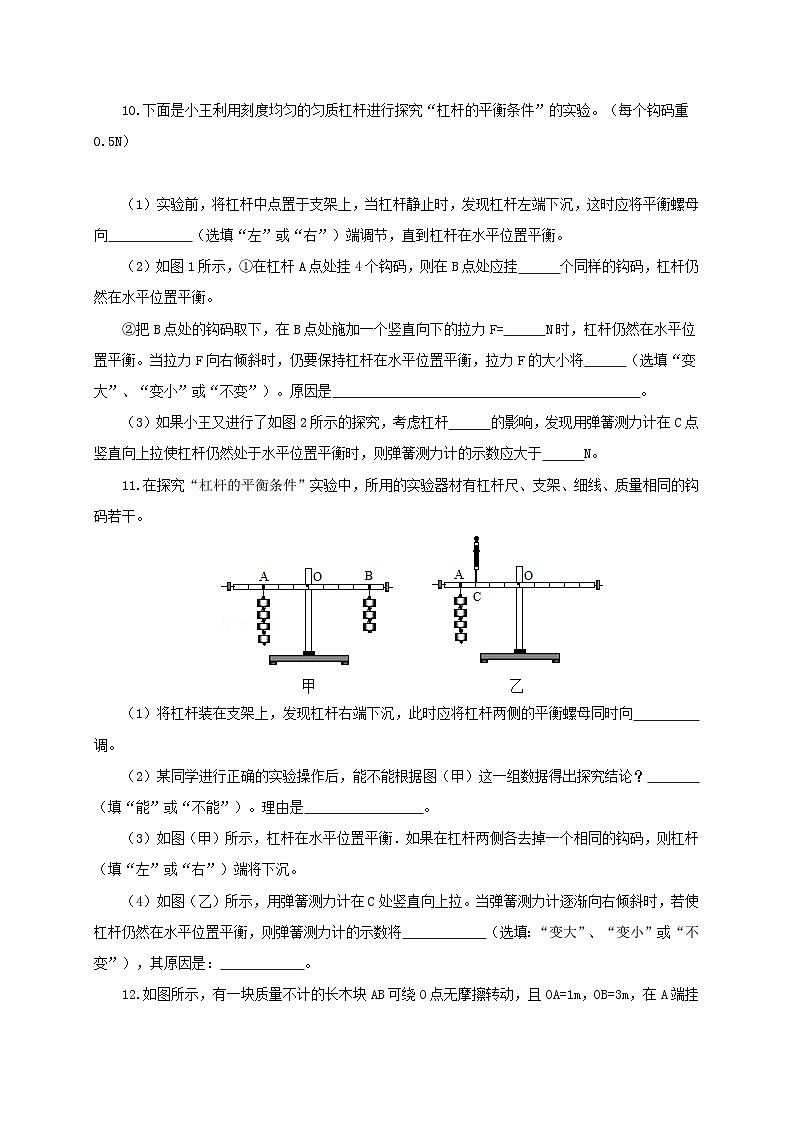

10.下面是小王利用刻度均勻的勻質杠桿進行探究“杠桿的平衡條件”的實驗。（每個鉤碼重0.5N）
（1）實驗前，將杠桿中點置于支架上，當杠桿靜止時，發現杠桿左端下沉，這時應將平衡螺母向 （選填“左”或“右”）端調節，直到杠桿在水平位置平衡。
（2）如圖1所示，①在杠桿A點處掛4個鉤碼，則在B點處應掛 個同樣的鉤碼，杠桿仍然在水平位置平衡。
②把B點處的鉤碼取下，在B點處施加一個豎直向下的拉力F= N時，杠桿仍然在水平位置平衡。當拉力F向右傾斜時，仍要保持杠桿在水平位置平衡，拉力F的大小將 （選填“變大”、“變小”或“不變”）。原因是 。
（3）如果小王又進行了如圖2所示的探究，考慮杠桿 的影響，發現用彈簧測力計在C點豎直向上拉使杠桿仍然處于水平位置平衡時，則彈簧測力計的示數應大于 N。
11.在探究“杠桿的平衡條件”實驗中，所用的實驗器材有杠桿尺、支架、細線、質量相同的鉤碼若干。
（1）將杠桿裝在支架上，發現杠桿右端下沉，此時應將杠桿兩側的平衡螺母同時向 調。
（2）某同學進行正確的實驗操作后，能不能根據圖（甲）這一組數據得出探究結論？ （填“能”或“不能”）。理由是 。
（3）如圖（甲）所示，杠桿在水平位置平衡．如果在杠桿兩側各去掉一個相同的鉤碼，則杠桿 （填“左”或“右”）端將下沉。
（4）如圖（乙）所示，用彈簧測力計在C處豎直向上拉。當彈簧測力計逐漸向右傾斜時，若使杠桿仍然在水平位置平衡，則彈簧測力計的示數將 （選填：“變大”、“變小”或“不變”），其原因是： 。
12.如圖所示，有一塊質量不計的長木塊AB可繞O點無摩擦轉動，且OA=1m，OB=3m，在A端掛一個配重P，體重為400N的小明站在B點時，P對地面的壓力為300N，則配重P受的重力大小為___N，當小明向左走到距O點___m處時，P對地面的壓力剛好為860N。
三、作圖題
13.如圖所示，杠桿在力F1、F2的作用下處于平衡狀態，O為支點，l1是力F1的力臂，在圖中畫出F2的力臂和動力F1。
14.膠棉拖把的主要結構如圖甲所示，使用時先將棉頭浸泡于水中吸水，再拉動拉手，使之繞O點轉動，膠棉夾將棉頭中多余水?dāng)D出后便可清理地板，請?jiān)趫D乙示意圖中畫出：
（1）動力F1的力臂l1；
（2）作用在B點的阻力F2。
15.如圖為揭開井蓋的示意圖，O為支點，（1）請?jiān)趫D中畫出拉力F的力臂和阻力F2的力臂L2；（2）畫出工人在A點施加的最小動力F1的示意圖。
一、選擇題
1.（2020·河南）在圖 5 所示的工具中,使用時屬于費力杠桿的是（ ）。
A. 瓶蓋起子 B.食品夾 C 起釘錘 D.核桃夾
2.（2020·黑龍江龍東）下圖是杠桿原理在生活中的應用，能省距離的是（ ）。
3.（2020·北京）如圖所示，正在使用的四種工具，屬于費力杠桿的是（ ）。
A. 羊角錘；B. 核桃夾；C. 園藝剪；D. 食品夾
4．（2020·綏化）小明用獨輪車搬運磚頭，車箱和磚頭的總質量是120kg，獨輪車的有關尺寸如圖所示。推車時，下列說法正確的是（ ）。
A．獨輪車是省力杠桿；B．動力臂是0.7m；
C．阻力臂是0.3m； D．人手豎直向上的力F的大小是1500N
5．（2020·四川遂寧）小華發現一只蟲子在長50cm、質量10g的刻度尺上向右爬行，她將刻度尺右端伸出水平課桌邊緣23cm，如圖所示，當蟲子爬行到距刻度尺右端3cm處時，刻度尺剛好翻轉，由此計算出蟲子的質量約為（ ）（g＝10N/kg?？潭瘸哔|(zhì)量分布均勻，不考慮蟲子的長度）。
A．1gB．3gC．7gD．10g
6．（2020·衡陽）如圖所示為探究杠桿平衡條件的實驗裝置，若每個鉤碼的質量為50g，為了讓杠桿在水平位置平衡，下列判斷正確的是（ ）。
A．在A點掛4個鉤碼能使杠桿平衡；
B．在B點用彈簧測力計豎直向下拉，當示數為0.5N時，能使杠桿平衡；
C．用彈簧測力計在B點拉，無論如何改變用力方向都要省力；
D．用彈簧測力計在A點拉，無論如何改變用力方向都要費力
7.（2019·瀘州）如圖所示，在“探究杠桿平衡條件”的實驗中，輕質杠桿上每個小格長度均為2cm，在B點豎直懸掛4個重均為0.5N的鉤碼，當在A點用與水平方向成30°角的動力F拉杠桿，使杠桿在水平位置平衡。對該杠桿此狀態的判斷，下列說法中正確的是（ ）。
A.杠桿的動力臂為8cm； B. 該杠桿為費力杠桿；
C.該杠桿的阻力大小為；D. 動力F的大小為
8.（2019·河南）如圖開瓶器開啟瓶蓋時可抽象為一杠桿，不計自重。下圖能正確表示它工作示意圖的是（ ）。
二、填空題
9.（2020·湖南常德）農忙時節小明幫爺爺挑谷子，初次干農活的他在左筐中裝了20kg，右筐中裝了25kg， 如果扁擔的長度為1. 8m，則他在距扁擔左端_____m處將谷子挑起來才能使挑擔水平（扁擔和筐的重力均不考慮）；為了方便行走，小明將兩筐谷子同時向內移動了0.lm，則需要______筐（選填“左”或“右”）增加約_____kg （保留1位小數）谷子，才能基本保持挑擔水平。
10.（2020·寧夏）如圖是同學們常用的燕尾夾，AB＝BC，當用力摁住C點打開該夾子時，可把______點看作支點，此時夾子可近似看作________杠桿（選填“省力”“費力”或“等臂”）。
11．（2020·安徽）停車場入口處常用橫桿來控制車輛的進出，如圖甲所示。我們可以把該裝置簡化成如圖乙所示的杠桿。如橫桿 AB 粗細相同、質量分布均勻，重 G=120N，AB=2.8m，AO =0.3m.要使橫桿 AB 保持水平平衡，需在 A 端施加豎直向下的力 F=________N。
12.（2020·四川甘孜州）如圖所示，某同學用完全相同的鉤碼驗證杠桿的平衡條件。杠桿調節平衡后，在杠桿上A點處掛4個鉤碼，為使杠桿重新平衡，應在B點處掛__________個鉤碼； 如果A、B兩處再各掛一個鉤碼，杠桿的__________（選填 “左”或“右”）端會下沉。
13.（2020·山東濟寧）杠桿兩端螺母的作用是圖中的杠桿在水平位置平衡，若在兩側各減掉一個等重的鉤碼，杠桿______（選填“能”或“不能”）保持水平平衡。
14．（2020·哈爾濱）在”探究杠桿平衡條件”的實驗前，如圖甲，杠桿不在水平位置平衡，為使杠桿在水平位置平衡，應將平衡螺母向 移動。實驗中，如圖乙，在A點用彈簧測力計施加一個豎直向上的力，在B點施加一個最小為 N的力，才能使杠桿在水平位置重新平衡。
三、作圖題
15.（2020·貴州黔東南）如圖所示，用一根細繩將杠桿AOB在O點懸掛起來，B處掛一重物G，請你在杠桿上畫出最小的動力F1及動力臂l1，使杠桿在圖中位置平衡。
16.（2020·貴州黔南）在“探究杠桿的平衡條件”實驗中，在B點用彈簧測力計沿CD方向拉杠桿，使杠桿水平平衡，如圖所示。畫出∶①?gòu)椈蓽y(cè)力計對杠桿拉力F的示意圖；②F的力臂。
四、實驗探究題
17.（2020·自貢）小明利用刻度均勻的輕質杠桿進行探究杠桿的平衡條件實驗，已知每個鉤碼重0.5N。
(1)實驗前，將杠桿的中點置于支架上，當杠桿靜止時，發現杠桿左端下沉，這時應將平衡螺母向______（選填“左”或“右”）調節，直到杠桿在水平位置平衡。你認為實驗中讓杠桿在水平位置平衡的好處是______；
(2)在圖甲中的A點懸掛4個鉤碼，要使杠桿仍保持水平位置平衡，需在B點懸掛______個鈞碼；
(3)如圖乙所示，取走懸掛在B點的鉤碼，改用彈簧測力計在C點豎直向上拉，仍使杠桿水平位置平衡，測力計的拉力為______N；若在C點改變彈簧測力計拉力的方向，使之斜向右上方，杠桿仍然水平位置平衡，則測力計的讀數將______（選填“變大”或“變小”或“不變”），若此時斜向右上方的測力計與豎直方向間的夾角為60°，杠桿在水平位置平衡時，測力計的讀數為______N。
五、計算題
18.（2019·河北）如圖所示，一輕質杠桿AB．長1m，支點在它中點O．將重分別為10N和2N的正方體M、N用細繩系于桿桿的B點和C點，已知OC：OB＝1：2，M的邊長l＝0.1m。
（1）在圖中畫出N受力的示意圖。
（2）求此時M對地面的壓強。
（3）若沿豎直方向?qū)左右兩邊各切去厚度為h的部分，然后將C點處系著N的細繩向右移動h時，M對地面的壓強減小了60Pa，求h為多少。
A.鐵皮剪刀
B.理發剪刀
C.樹枝剪刀
D.鋼絲鉗
A．
B．
C．
D．
課時12.1 杠桿（備作業）（解析版）
一、選擇題
1.如圖所示，杠桿處于平衡狀態，如果將物體A和B同時向靠近支點的方向移動相同的距離，下列判斷正確的是（ ）。
A.杠桿仍能平衡； B.杠桿不能平衡，右端下沉；
C.杠桿不能平衡，左端下沉；D.無法判斷
【答案】B。
【解析】原來杠桿在水平位置處于平衡狀態，此時作用在杠桿上的力分別為物體A、B的重力，其對應的力臂分別為OC、OD；根據杠桿的平衡條件可得：mAgOC=mBgOD，由圖示可知，OC＜OD；所以mA＞mB，當向支點移動相同的距離△L時，兩邊的力臂都減小△L，此時左邊的力矩為：mAg（OC-△L）=mAgOC-mAg△L，
右邊的力矩為：mBg（OD-△L）=mBgOD-mBg△L，由于mA＞mB，所以mAg△L＞mBg△L；
所以：mAgOC-mAg△L＜mBgOD-mBg△L。
因此杠桿將向懸掛B物體的一端即右端傾斜。故選B。
2．如圖所示，在使用相同的鉤碼進行“探究杠桿的平衡條件”的實驗中，要使調好的杠桿重新在水平位置平衡，應在A處懸掛鉤碼的個數是（ ）。
A.一個 B.兩個 C.三個 D.四個
【答案】C。
【解析】設每個鉤碼的重力是G，杠桿每格的長度是L，
由圖示可知，左邊動力F動=2G，動力臂L動=3L，阻力臂L阻=2L，
由杠桿平衡條件得：F動×L動=F阻×L阻，即2G×3L=F阻×2L，
解得F阻=3G，則在B處應掛3個鉤碼。故選C。
3．用細繩系住厚度不均勻的木板的O處，木板恰好處于靜止?fàn)顟B(tài)，且上表面保持水平。如圖所示，兩玩具車同時從O點附近分別向木板的兩端勻速運動，要使木板在此過程始終保持平衡，必須滿足的條件是（ ）。
A.兩車的質量相等； B.兩車的速度大小相等；
C.質量較小的車速度較大；D.兩車同時到達木板兩端
【答案】D。
【解析】A、兩車的質量相等，速度不同則不能平衡，故A錯誤。
B、車的速度大小相等，質量不同不能平衡，故B錯誤。
C、須滿足G左/G右與兩端距支點距離L右/L左相等才能平衡，故C錯誤。
D、質量較小的車速度較大，故D正確。故選D。
4．如圖，一質量分布均勻的12kg鐵球與輕桿AB焊接于A點后懸掛于豎直墻壁的B點，輕桿的延長線過球心O，輕桿的長度是鐵球半徑的三分之二，要使鐵球剛好離開墻壁，施加在鐵球上的力至少為（ ）。
A.27N B.45N C.72N D.90N
【答案】B。
【解析】鐵球的重力G=mg=12kg×10N/kg=120N；
由圖知，當力F作用在球的下邊緣，且與通過AB的直徑垂直時，動力臂最長，其受力圖如圖所示：
由圖知，球?qū)U的拉力方向豎直向下，力臂為L(zhǎng)G，由圖知：LG=R；
F的力臂等于桿的長度與球的直徑之和，則LF=R+2R=R；
根據杠桿的平衡條件：G?LG=F?LF
代入數據：120N×R=F×R；解得F=45N。故選B。
5．如圖所示的杠桿每小格的長度相等，質量不計，O為支點，物體A是邊長為0.1m的正立方體。當杠桿右側掛一個重4N的物體B時，杠桿在水平位置平衡。此時物體A對水平桌面的壓強為300Pa。下列說法正確的是（ ）。
A.物體A受到的支持力為2N；
B.物體A受到的重力為5N；
C.物體B向右移動l小格，物體A受到的拉力減小1N；
D.物體B向右移動l小格，物體A受到的支持力減小1N
【答案】BD。
【解析】A、此時物體處于靜止?fàn)顟B(tài)，其對地面的壓強是300Pa，其底面積是0.01m2，故此時物體對地面的壓力是：F=PS=300Pa×0.01m2=3N；
由于此時物體對地面的壓力和地面對物體的支持力是一對作用力與反作用力，故大小相等，故此時物體A受到的支持力是3N，即該選項錯誤。
B、據杠桿的平衡條件知，此時杠桿對A 的拉力是F拉，故F拉LA=FBLB，
故,由于此時的F拉=G-F支，故G=F拉+F支=3N+2N=5N。故該選項正確。
C、當物體B向右移動一個小格，此時符合杠桿的平衡條件，即
，故此時物體A受到的拉力增大1N，故該選項錯誤。
D、據上面的分析不難看出，此時物體A受到的拉力增大1N，即此時物體A受到的支持力減小1N，故該選項正確。故選BD。
6.下列工具在使用時屬于費力杠桿的是（ ）。
【答案】B。
【解析】A、剪鐵皮的剪刀在使用時，動力臂大于阻力臂，是省力杠桿。
B、理發剪刀在使用時，動力臂小于阻力臂，是費力杠桿。
C、樹枝剪刀在使用時，動力臂大于阻力臂，是省力杠桿。
D、鋼絲鉗在使用時，動力臂大于阻力臂，是省力杠桿。故選B。
7.如圖所示，OAB為輕質杠桿，可繞支點O自由轉動，在B端施加一個動力使杠桿在水平位置平衡，該杠桿（ ）。
A.一定是省力杠桿；B.一定是費力杠桿；C.一定是等臂杠桿；D.以上情況都有可能
【答案】D。
【解析】B 點力的方向不同，力臂的大小則不同，不能確定動力臂與阻力臂的大小關系，所以此時杠桿可能省力，可能費力，可能既不省力也不費力．故ABC 不符合題意，D 符合題意。
故選D。
8.如圖所示，重力為G的均勻木棒豎直懸于O點，在其下端施一始終垂直于棒的拉力F，讓棒緩慢轉到圖中虛線所示位置，在轉動的過程中（ ）。
A.動力臂逐漸變大；B.阻力臂逐漸變大；C.動力F保持不變；D.動力F逐漸減小
【答案】A。
【解析】因?yàn)閯?dòng)力F始終與杠桿垂直，所以動力臂不變，故CD錯誤。
將杠桿緩慢地由位置A拉到位置B，阻力G的力臂變大，而阻力不變，動力臂不變，根據杠桿平衡條件F1L1=F2L2可知，動力F變大．故A正確，B錯誤。
故選A。
二、填空題
9.如圖所示，曲桿AOB可繞軸O轉動，AO=BO，在A點掛一重為200N的重物，曲桿在水平位置平衡時，向下的拉力F 200N。（選填“大于”、“小于”或“等于”）
【答案】大于。
【解析】因?yàn)镺D＜OA，根據杠桿原理：G×OA=F×OD，所以F＞G=200N。
故答案為：大于。
10.下面是小王利用刻度均勻的勻質杠桿進行探究“杠桿的平衡條件”的實驗。（每個鉤碼重0.5N）
（1）實驗前，將杠桿中點置于支架上，當杠桿靜止時，發現杠桿左端下沉，這時應將平衡螺母向 （選填“左”或“右”）端調節，直到杠桿在水平位置平衡。
（2）如圖1所示，①在杠桿A點處掛4個鉤碼，則在B點處應掛 個同樣的鉤碼，杠桿仍然在水平位置平衡。
②把B點處的鉤碼取下，在B點處施加一個豎直向下的拉力F= N時，杠桿仍然在水平位置平衡。當拉力F向右傾斜時，仍要保持杠桿在水平位置平衡，拉力F的大小將 （選填“變大”、“變小”或“不變”）。原因是 。
（3）如果小王又進行了如圖2所示的探究，考慮杠桿 的影響，發現用彈簧測力計在C點豎直向上拉使杠桿仍然處于水平位置平衡時，則彈簧測力計的示數應大于 N。
【答案】（1）右；（2）①6；②3；變大；F的力臂變小了；（3）重力；3。
【解析】（1）探究杠桿平衡條件時，首先要對杠桿進行水平平衡調節，使杠桿的重心落在支點上，消除杠桿自身重力對杠桿平衡的影響，調節的原則是“左沉右調，右沉左調”，本題中發現杠桿左端下沉，這時應將平衡螺母向右調節，直到杠桿平衡為止；
（2）①在圖1中，要使杠桿平衡，則應該根據杠桿平衡條件“動力乘以動力臂等于阻力乘以阻力臂”得出應該在B點掛上6個同樣的鉤碼；②F拉＝G＝6×0.5N＝3N；當拉力F向右傾斜時，力臂將減小，其他條件不變，則為了使杠桿仍然在水平位置平衡，拉力F的大小將變大；
（3）探究時如果按圖2所示進行實驗，則杠桿重心不可能落在支點上，因此要考慮杠桿自重對杠桿平衡的影響；根據杠桿平衡條件“動力乘以動力臂等于阻力乘以阻力臂”得出至少在C點豎直向上的拉力要大于3N。
11.在探究“杠桿的平衡條件”實驗中，所用的實驗器材有杠桿尺、支架、細線、質量相同的鉤碼若干。
（1）將杠桿裝在支架上，發現杠桿右端下沉，此時應將杠桿兩側的平衡螺母同時向 調。
（2）某同學進行正確的實驗操作后，能不能根據圖（甲）這一組數據得出探究結論？ （填“能”或“不能”）。理由是 。
（3）如圖（甲）所示，杠桿在水平位置平衡．如果在杠桿兩側各去掉一個相同的鉤碼，則杠桿 （填“左”或“右”）端將下沉。
（4）如圖（乙）所示，用彈簧測力計在C處豎直向上拉。當彈簧測力計逐漸向右傾斜時，若使杠桿仍然在水平位置平衡，則彈簧測力計的示數將 （選填：“變大”、“變小”或“不變”），其原因是： 。
【答案】（1）左；（2）不能；實驗次數太少，得出的結論具有偶然性；（3）左；（4）變大；其力臂變小。
【解析】（1）杠桿右端下沉，左端上翹，平衡螺母向上翹的左端移動。
（2）用實驗來探究物理規律時，要采用多次實驗，用多組實驗數據來總結實驗結論，實驗結論具有普遍性，如果只有一次實驗數據，總結的實驗結論具有偶然性，所以不能用一次實驗數據總結實驗結論。
（3）設一個鉤碼的重力為G，杠桿一個小格代表L，如果在圖甲中杠桿兩側各去掉一個相同的鉤碼時，
杠桿的左端：3G×3L=9GL，杠桿的右端：2G×4L=8GL，所以杠桿的左端力和力臂的乘積大于右端的乘積，所以杠桿左端下沉。
（4）乙圖中，彈簧測力計豎直向上拉杠桿時，拉力力臂為OC，彈簧測力計向右傾斜拉杠桿，拉力的力臂小于OC，拉力力臂變小，拉力變大，彈簧測力計示數變大。
故答案為：（1）左；（2）不能；實驗次數太少，得出的結論具有偶然性；（3）左；（4）變大；其力臂變小。
12.如圖所示，有一塊質量不計的長木塊AB可繞O點無摩擦轉動，且OA=1m，OB=3m，在A端掛一個配重P，體重為400N的小明站在B點時，P對地面的壓力為300N，則配重P受的重力大小為___N，當小明向左走到距O點___m處時，P對地面的壓力剛好為860N。
【答案】1500；1.6。
【解析】（1）當配重P對地面的壓力為300N時，配重對杠桿的拉力F拉=GP-F壓；
由杠桿的平衡條件，（GP-F壓）×OA=G人×OB，
可得，;
（2）當P對地面的壓力是860N時,則配重對杠桿的拉力，F(xiàn)拉=GP-F壓=1500N-860N=640N，此時人位于B′點，如下圖：
F拉×OA=G人×OB′，。
故答案為：1500；1.6。
三、作圖題
13.如圖所示，杠桿在力F1、F2的作用下處于平衡狀態，O為支點，l1是力F1的力臂，在圖中畫出F2的力臂和動力F1。
【解析】過支點O作垂直于F2作用線的垂線段，即l2；過l1的末端作用垂直于l1的動力，即F1。如圖所示。
14.膠棉拖把的主要結構如圖甲所示，使用時先將棉頭浸泡于水中吸水，再拉動拉手，使之繞O點轉動，膠棉夾將棉頭中多余水?dāng)D出后便可清理地板，請?jiān)趫D乙示意圖中畫出：
（1）動力F1的力臂l1；
（2）作用在B點的阻力F2。
【解析】由圖可知，支點為O，由O點向力F1的作用線引垂線，作用出其力臂L1如圖：阻力F2的作用點在B點，方向斜向下，阻力F2的示意圖如圖：
15.如圖為揭開井蓋的示意圖，O為支點，（1）請?jiān)趫D中畫出拉力F的力臂和阻力F2的力臂L2；（2）畫出工人在A點施加的最小動力F1的示意圖。
【解析】（1）沿力F做力的作用線，從支點O向力的作用線做垂線，垂線段的長度即為力臂，如圖（1）。
（2）井蓋的重力即為阻力，從支點O向F2的作用線引垂線L2，即為阻力F2的力臂L2；如圖（2）。
（3）動力最小，即動力臂最長，由圖知OA最長，所以O(shè)A作動力臂最長，過A點與OA垂直向下作垂線就得到動力F1的方向，如下圖（3）所示。
一、選擇題
1.（2020·河南）在圖 5 所示的工具中,使用時屬于費力杠桿的是（ ）。
A. 瓶蓋起子 B.食品夾 C 起釘錘 D.核桃夾
【答案】B。
【解析】A.支點在瓶蓋邊緣，動力臂長，是省力杠桿；
B.支點在夾子兩壁連接處，動力臂短，是費力杠桿；
C.支點是錘子與地面的接觸點，動力臂長，是省力杠桿；
D. 支點在夾子兩壁連接處，動力臂長，是省力杠桿。
2.（2020·黑龍江龍東）下圖是杠桿原理在生活中的應用，能省距離的是（ ）。
【答案】D。
【解析】能省距離的杠桿即為費力杠桿。
用羊角錘起釘子，是省力杠桿，費距離，故A錯；
用撬棒撬石頭，是省力杠桿，費距離，故B錯；
用啟子起瓶蓋，是省力杠桿，費距離，故C錯；
用釣魚竿釣魚，是費力杠桿，省距離，故D正確。故選D。
3.（2020·北京）如圖所示，正在使用的四種工具，屬于費力杠桿的是（ ）。
A. 羊角錘；B. 核桃夾；
C. 園藝剪；D. 食品夾
【答案】D。
【解析】A．羊角錘在使用過程中，動力臂大于阻力臂，屬于省力杠桿，不符合題意；
B．核桃夾在使用過程中，動力臂大于阻力臂，屬于省力杠桿，不符合題意；
C．園藝剪在使用過程中，動力臂大于阻力臂，屬于省力杠桿，不符合題意；
D．食品夾在使用的過程中，阻力臂大于動力臂，屬于費力杠桿，符合題意。
故選D。
4．（2020·綏化）小明用獨輪車搬運磚頭，車箱和磚頭的總質量是120kg，獨輪車的有關尺寸如圖所示。推車時，下列說法正確的是（ ）。
A．獨輪車是省力杠桿；B．動力臂是0.7m；
C．阻力臂是0.3m； D．人手豎直向上的力F的大小是1500N
【答案】AC。
【解析】A、由圖可知：獨輪車在使用過程中，動力臂大于阻力臂，是省力杠桿；故A正確；
BC、支點在車輪的軸上，力F為動力，所以動力臂的長度為1m，阻力是G，阻力臂的長度為0.3m，故B錯誤，C正確；
D、磚頭及車廂的總重：G＝mg＝120kg×10N/kg＝1200N；
由杠桿平衡條件F1L1＝F2L2可知，人手豎直向上的力F＝＝＝360N；故D錯誤。故選：AC。
5．（2020·四川遂寧）小華發現一只蟲子在長50cm、質量10g的刻度尺上向右爬行，她將刻度尺右端伸出水平課桌邊緣23cm，如圖所示，當蟲子爬行到距刻度尺右端3cm處時，刻度尺剛好翻轉，由此計算出蟲子的質量約為（ ）（g＝10N/kg?？潭瘸哔|(zhì)量分布均勻，不考慮蟲子的長度）。
A．1gB．3gC．7gD．10g
【答案】A。
【解析】由題意可知，刻度尺的重心在25cm處，刻度尺剛好翻轉時與桌沿的接觸點為支點，則刻度尺重力的力臂為：L1＝25cm﹣23cm＝2cm；
蟲子重力的力臂為：L2＝23cm﹣3cm＝20cm；
由杠桿平衡條件F1×L1＝F2×L2，重力公式G＝mg得：
G尺×L1＝G蟲×L2，
m尺g×L1＝m蟲g×L2，
10g×2cm＝m蟲×20cm，
m蟲＝1g。故選：A。
6．（2020·衡陽）如圖所示為探究杠桿平衡條件的實驗裝置，若每個鉤碼的質量為50g，為了讓杠桿在水平位置平衡，下列判斷正確的是（ ）。
A．在A點掛4個鉤碼能使杠桿平衡；
B．在B點用彈簧測力計豎直向下拉，當示數為0.5N時，能使杠桿平衡；
C．用彈簧測力計在B點拉，無論如何改變用力方向都要省力；
D．用彈簧測力計在A點拉，無論如何改變用力方向都要費力
【答案】D。
【解析】每個鉤碼重力為F＝0.05kg×10N/kg＝0.5N，設每個小格長度為L(zhǎng)，則O點左側力與力臂的乘積為：1N×3L＝3N×L；
A、在A點掛4個鉤碼時，杠桿右側力與力臂的積為：2N×2L＝4N×L＞3N×L，杠桿不能平衡，故A錯誤；
B、在B點用彈簧測力計豎直向下拉，當示數為0.5N時，杠桿右側力與力臂的積為：0.5N×5L＝2.5N×L＜3N×L，杠桿不能平衡，故B錯誤；
C、用彈簧測力計在B點拉，根據杠桿平衡條件知，當改變用力方向使力臂小于0.1L時，根據杠桿平衡條件知，拉力要大于1N，杠桿才能平衡，要費力，故C錯誤；
D、用彈簧測力計在A點用彈簧測力計豎直向下拉，根據杠桿平衡條件知，1N×3L＝F×2L，最小拉力為1.5N；當力的方向改變時，力臂減小，無論如何改變用力方向力都要大于1.5N，都要費力，故D正確。故選：D。
7.（2019·瀘州）如圖所示，在“探究杠桿平衡條件”的實驗中，輕質杠桿上每個小格長度均為2cm，在B點豎直懸掛4個重均為0.5N的鉤碼，當在A點用與水平方向成30°角的動力F拉杠桿，使杠桿在水平位置平衡。對該杠桿此狀態的判斷，下列說法中正確的是（ ）。
A.杠桿的動力臂為8cm； B. 該杠桿為費力杠桿；
C.該杠桿的阻力大小為；D. 動力F的大小為
【答案】B。
【解析】A、當動力在A點斜向下拉（與水平方向成30°角）動力臂是：OA=×4×2cm=4cm，故A錯誤；
B、阻力臂OB，3×2cm=6cm＞OA，即阻力臂大于動力臂，該杠桿為費力杠桿，故B正確；
C、該杠桿的阻力大小為：G=4×0.5N=2N，故C錯誤；
D、根據杠桿的平衡條件，F(xiàn)1l1=F2l2，G×OB=F×OA，代入數據，2N×8cm=F×4cm，
解得，F(xiàn)=4N，故D錯誤。故選B。
8.（2019·河南）如圖開瓶器開啟瓶蓋時可抽象為一杠桿，不計自重。下圖能正確表示它工作示意圖的是（ ）。
【答案】B。
【解析】用開瓶器開啟瓶蓋時，支點是開瓶器與瓶蓋上方的接觸點，即圖中杠桿的左端O，阻力為瓶蓋對開瓶器豎直向下的作用力F2，動力為手對開瓶器右側豎直向上的作用力F1，因?yàn)閯?dòng)力臂大于阻力臂，所以開瓶器為省力杠桿，即F1＜F2，故ACD錯誤，B正確。故選B。
二、填空題
9.（2020·湖南常德）農忙時節小明幫爺爺挑谷子，初次干農活的他在左筐中裝了20kg，右筐中裝了25kg， 如果扁擔的長度為1. 8m，則他在距扁擔左端_____m處將谷子挑起來才能使挑擔水平（扁擔和筐的重力均不考慮）；為了方便行走，小明將兩筐谷子同時向內移動了0.lm，則需要______筐（選填“左”或“右”）增加約_____kg （保留1位小數）谷子，才能基本保持挑擔水平。
【答案】（1）1；（2）右；（3）0.7。
【解析】根據杠桿平衡條件有：
則，
扁擔的長度為1. 8m，則他在距扁擔左端：
處將谷子挑起來才能使挑擔水平，右筐距離0.8m。
將兩筐谷子同時向內移動了0. lm，則左端距離變?yōu)?.9m，右端距離變?yōu)?.7m，此時，
左邊力與力臂乘積大于右邊力與力臂乘積；要使挑擔基本保持水平，根據杠桿平衡條件應該在右邊增加谷子；
。
10.（2020·寧夏）如圖是同學們常用的燕尾夾，AB＝BC，當用力摁住C點打開該夾子時，可把______點看作支點，此時夾子可近似看作________杠桿（選填“省力”“費力”或“等臂”）。
【答案】（1）B ；（2）等臂。
【解析】當用力摁住C點打開該夾子時，AC是圍繞B點轉動的，故B為支點；由于AB=BC，故動力臂等于阻力臂，為等臂杠桿。
11．（2020·安徽）停車場入口處常用橫桿來控制車輛的進出，如圖甲所示。我們可以把該裝置簡化成如圖乙所示的杠桿。如橫桿 AB 粗細相同、質量分布均勻，重 G=120N，AB=2.8m，AO =0.3m.要使橫桿 AB 保持水平平衡，需在 A 端施加豎直向下的力 F=________N。
【答案】440。
【解析】該題考查杠桿平衡條件的應用，畫出杠桿五要素如下。動力臂 L1 = LOA =0.3m，LAC ==1.4m ，
所以阻力臂 L2 = LOC =LAC – LOA =1.4m－0.3m=1.1m，由 FL1=GL2 得：F =440N。
12.（2020·四川甘孜州）如圖所示，某同學用完全相同的鉤碼驗證杠桿的平衡條件。杠桿調節平衡后，在杠桿上A點處掛4個鉤碼，為使杠桿重新平衡，應在B點處掛__________個鉤碼； 如果A、B兩處再各掛一個鉤碼，杠桿的__________（選填 “左”或“右”）端會下沉。
【答案】（1）6；（2）左。
【解析】設每個鉤碼所受重力為G，杠桿上每一小格代表的長度為L(zhǎng)，由杠桿平衡條件可得：
解得，
如果A、B兩處再各掛一個鉤碼，則杠桿的左邊力與力臂的乘積為：
杠桿右邊力與力臂的乘積為：
因，
故杠桿的左端會下沉。
13.（2020·山東濟寧）杠桿兩端螺母的作用是圖中的杠桿在水平位置平衡，若在兩側各減掉一個等重的鉤碼，杠桿______（選填“能”或“不能”）保持水平平衡。
【答案】不能。
【解析】從圖中可以看到，杠桿在水平位置平衡，根據杠桿的平衡原理可知
若在兩側各減掉一個等重的鉤碼，那么
可知杠桿不能保持水平平衡
14．（2020·哈爾濱）在”探究杠桿平衡條件”的實驗前，如圖甲，杠桿不在水平位置平衡，為使杠桿在水平位置平衡，應將平衡螺母向 移動。實驗中，如圖乙，在A點用彈簧測力計施加一個豎直向上的力，在B點施加一個最小為 N的力，才能使杠桿在水平位置重新平衡。
【答案】左；1。
【解析】（1）杠桿不在水平位置，右端向下傾斜，則重心應向左移動，故應向左調節左端或右端的平衡螺母，使杠桿在水平位置平衡；
（2）由圖可知彈簧拉力計的示數為3.0N，設杠桿的一個刻度為L(zhǎng)，則拉力的力臂為2L；B點施加力的力臂為6L，根據杠桿平衡的條件可得，在B點施加一個最小為F2＝＝＝1N。
故答案為：左；1。
三、作圖題
15.（2020·貴州黔東南）如圖所示，用一根細繩將杠桿AOB在O點懸掛起來，B處掛一重物G，請你在杠桿上畫出最小的動力F1及動力臂l1，使杠桿在圖中位置平衡。
【答案】如圖。
【解析】B點離支點最遠，故最長的力臂為OB即為力臂l1，過B點作垂直于OB的作用力F1，為使杠桿平衡，力F1的方向向上；如圖所示：
16.（2020·貴州黔南）在“探究杠桿的平衡條件”實驗中，在B點用彈簧測力計沿CD方向拉杠桿，使杠桿水平平衡，如圖所示。畫出∶①?gòu)椈蓽y(cè)力計對杠桿拉力F的示意圖；②F的力臂。
【答案】如圖。
【解析】用彈簧測力計沿CD方向拉杠桿，拉力的作用點在B點，方向沿BD向下，過拉力的作用點，沿拉力的方向畫一條有向線段，用F表示，過支點O做F的垂線即為F的力臂，如圖所示：
四、實驗探究題
17.（2020·自貢）小明利用刻度均勻的輕質杠桿進行探究杠桿的平衡條件實驗，已知每個鉤碼重0.5N。
(1)實驗前，將杠桿的中點置于支架上，當杠桿靜止時，發現杠桿左端下沉，這時應將平衡螺母向______（選填“左”或“右”）調節，直到杠桿在水平位置平衡。你認為實驗中讓杠桿在水平位置平衡的好處是______；
(2)在圖甲中的A點懸掛4個鉤碼，要使杠桿仍保持水平位置平衡，需在B點懸掛______個鈞碼；
(3)如圖乙所示，取走懸掛在B點的鉤碼，改用彈簧測力計在C點豎直向上拉，仍使杠桿水平位置平衡，測力計的拉力為______N；若在C點改變彈簧測力計拉力的方向，使之斜向右上方，杠桿仍然水平位置平衡，則測力計的讀數將______（選填“變大”或“變小”或“不變”），若此時斜向右上方的測力計與豎直方向間的夾角為60°，杠桿在水平位置平衡時，測力計的讀數為______N。
【答案】（1）右；（2）便于測量力臂；（3）2；（4）1；（5）變大；（6）2。
【解析】(1)杠桿靜止時，杠桿左端下沉，說明右端偏高，平衡螺母需向右調節，直到杠桿在水平位置平衡。杠桿只有在水平位置平衡時，力臂才正好在杠桿上，這樣測量起來會比較方便。
(2)設杠桿每個格的長度為l，每個鉤碼的重力為G，根據杠桿的平衡條件：
FAlA=FBlB
4G×2l=FB×4l
FB=2G
即需在B點處掛2個鉤碼。
(3)取走懸掛在B點鉤碼，改用彈簧測力計在C點豎直向上的拉力，根據杠桿的平衡條件得到
4G×2l=FC×4l
FC=2G=2×05N=1N
如改變彈簧測力計拉力的方向，使之斜向右上方，阻力和阻力臂不變，動力臂減小，動力要增大，所以彈簧測力計示數變大，才能使杠桿仍然水平平衡。
從支點O到動力作用線做垂線，支點與垂足之間的距離即為力臂，如圖所示：
由杠桿的平衡條件得到：，；
F=2N。
五、計算題
18.（2019·河北）如圖所示，一輕質杠桿AB．長1m，支點在它中點O．將重分別為10N和2N的正方體M、N用細繩系于桿桿的B點和C點，已知OC：OB＝1：2，M的邊長l＝0.1m。
（1）在圖中畫出N受力的示意圖。
（2）求此時M對地面的壓強。
（3）若沿豎直方向?qū)左右兩邊各切去厚度為h的部分，然后將C點處系著N的細繩向右移動h時，M對地面的壓強減小了60Pa，求h為多少。
【解析】（1）對N進行受力分析，由于N在空中處于靜止?fàn)顟B(tài)，則N受到的重力和細繩對它的拉力是一對平衡力，所以二力的大小相等（F＝G＝2N），方向相反；過N的重心分別沿力的方向各畫一條有向線段，并標上力的符號及大小，注意兩線段要一樣長，圖所示：
（2）設B端受到細繩的拉力為FB，
由杠桿平衡條件得，GN×OC＝FB×OB，已知OC：OB＝1：2，
則有：FB＝GN×＝2N×＝1N；
根據力的作用是相互的可知，細繩對M的拉力：F＝FB＝1N，
此時M對地面的壓力：F壓＝F支＝GM﹣F＝10N﹣1N＝9N，
M與地面的接觸面積：S＝l2＝（0.1m）2＝0.01m2，
則此時M對地面的壓強：p＝＝＝900Pa。
（2）若沿豎直方向?qū)兩邊各切去厚度為h后，
剩余M的底面積：S′＝l（l﹣h﹣h）＝l×（l﹣h），
剩余M的體積：V′＝S′l＝l2×（l﹣h），
剩余M的密度不變，則剩余部分的重力與原來重力的比值：
＝＝，
所以剩余M的重力：GM′＝×GM＝×10N﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
剩余的物體M對地面的壓強：p′＝p﹣△p＝900Pa﹣60Pa＝840Pa，
剩余M的底面積：S′＝l×（l﹣h）＝0.1m×（0.1m﹣h），
地面對剩余的物體M的支持力：
F支′＝F壓′＝p′S′＝840Pa×0.1m×（0.1m﹣h）﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
沿豎直方向?qū)兩邊各切去厚度為h后，將C點處系著N的細繩向右移動h，
設此時B端受到細繩的拉力為FB′，
由杠桿平衡條件得，GN×（OC﹣h）＝FB′×OB，
則有：FB′＝＝，
即細繩對剩余M的拉力：F′＝FB′＝﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
對剩余M進行受力分析，由力的平衡條件得，F(xiàn)支′+F′＝GM′﹣﹣﹣﹣﹣﹣﹣﹣﹣④
將①②③式代入④式得：
840Pa×0.1m×（0.1m﹣h）+＝×10N，
解得：h＝0.05m。
答：（1）如上圖所示；（2）此時M對地面的壓強為900Pa；（3）h為0.05m。
A.鐵皮剪刀
B.理發剪刀
C.樹枝剪刀
D.鋼絲鉗
A．
B．
C．
D．
