初中物理人教版（2024）九年級全冊第3節 測量小燈泡的電功率課后作業題

這是一份初中物理人教版（2024）九年級全冊第3節 測量小燈泡的電功率課后作業題，共28頁。試卷主要包含了實驗原理，實驗電路圖，實驗器材，實驗步驟，實驗結論，滑動變阻器作用，注意事項，常見的故障及故障原因分析等內容，歡迎下載使用。
伏安法測小燈泡電功率
一、實驗原理：P=UI
二、實驗電路圖
三、實驗器材:電源、開關、電流表、電壓表、滑動變阻器、小燈泡（額定電壓2.5V）、導線
四、實驗步驟
1、按照電路圖連接實物電路，連接過程中開關斷開。
2、檢查所連接的電路，確定無誤后閉合開關。
3、移動滑動變阻器的滑片，觀察電壓表的示數，使電壓表的示數為1V，讀出電流表的示數為0.2A，觀察燈泡亮度較暗。
4、移動滑動變阻器的滑片，觀察電壓表的示數，使電壓表的示數為2.5V，讀出電流表的示數為0.29 A，小燈泡正常發光。
5、移動滑動變阻器的滑片，觀察電壓表的示數，使電壓表的示數為3V，讀出電流表的示數為0.32A，觀察小燈泡亮度較亮。
五、實驗結論
1、當U實=U額時，P實=P額，小燈泡正常發光；
2、當U實P額，小燈泡發光較亮；
注意：小燈泡的亮度取決于小燈泡的實際功率，實際功率越大，亮度越亮。
六、滑動變阻器作用
1、保護電路；
2、改變小燈泡兩端電壓。
七、注意事項
1、電源電壓應高于小燈泡的額定電壓。
2、電壓表的量程應大于小燈泡的額定電壓。
3、滑動電阻器允許通過的最大電流要大于小燈泡的額定電流，滑動變阻器的最大阻值應與小燈泡的電阻差不多，以使滑動變阻器的調壓效果明顯。
4、滑動變阻器應采用“一上一下”的連接方法。
5、電壓表和電流表要注意“+”“-”接線柱的接法正確。
6、調節小燈泡兩端的電壓高于額定電壓時，要注意緩慢移動滑動變阻器滑片，實際電壓不能超過額定電壓的1.2倍，同時通電時間不能過長，否則容易燒壞小燈泡。
7、不能把三次的電功率求平均值，因為這三次的電功率是不同電壓下的電功率。
八、常見的故障及故障原因分析
1、閉合開關，電流表、電壓表沒有示數，小燈泡不發光。
故障原因：電路出現斷路（或接觸不良）。
2、閉合開關，電流表沒有示數，電壓表有示數，但小燈泡不發光。
故障原因：燈絲斷了或燈泡接觸不良。
3、移動滑動變阻器，電流表的示數增大，而電壓表的示數減小。
故障原因：電壓表并聯接在滑動變阻器兩端，而不是燈泡的兩端。
4、閉合開關，電流表有示數，電壓表沒有示數，小燈泡不發光。
故障原因：燈泡短路。
5、閉合開關，電流表示數很小，或幾乎為0。燈泡不發光（或發光較暗），調節滑動變阻器小燈泡亮度不變。
故障原因：滑動變阻器接線錯誤，接線時接到滑動變阻器下面兩個接線柱，不能改變電路中的電阻。
6、閉合開關，電流表，電壓表有示數，燈泡較亮，調節滑動變阻器小燈泡亮度不變。
故障原因：滑動變阻器接線錯誤，接線時接到滑動變阻器上面兩個接線柱，不能改變電路中的電阻。
必刷易錯題型
一、選擇題
1．（2022?呼倫貝爾模擬）在“測定小燈泡額定功率”的實驗中，當手移動變阻器滑片時，眼睛應觀察（ ）
A．燈泡的發光情況B．變阻器滑片的位置
C．電壓表的示數D．電流表的示數
2．（2021?蘭州期末）在“測定小燈泡的額定功率”的實驗中，某同學電路連接正確，閉合開關，燈泡發光，但測試中無論怎樣調節滑動變阻器，電壓表示數都達不到燈泡的額定電壓值，原因可能是下述的哪種（ ）
A．變阻器總阻值太大B．電壓表量程太大
C．燈泡燈絲斷開D．電源電壓太低
3．（2021?北京期末）某同學做“測定小燈泡的功率”實驗，他正確連接好電路，閉合開關時記錄了第1組數據，當小燈正常發光時記錄了第2組數據，把滑片移到端點時小燈閃亮一下，后熄滅，并記錄了第3組數據，如表所示。則下列判斷錯誤的是（ ）
A．他所用小燈的額定電壓為2.5V
B．他所用小燈的額定功率為0.65W
C．滑動變阻器的最大電阻值為30Ω
D．他所用電源的電壓為4.5V
4．（2022?福州模擬）在測定小燈泡功率的實驗中，已知小燈泡的額定電壓為2.5V，秀秀同學通過正確實驗得到的數據如下表。分析數據得到的下列結論，正確的是（ ）
A．燈絲的電阻隨電壓增大而減小
B．小燈泡的額定功率為0.8W
C．小燈泡的額定功率為四次功率的平均值
D．通過小燈泡的電流與它兩端的電壓成正比
5．（2022?哈爾濱模擬）某同學利用如圖所示電路，測量額定電壓為2.5V小燈泡的額定功率，下列說法錯誤的是（ ）
A．閉合開關前，滑片P應滑到B端
B．閉合開關后，小燈泡不發光，一定是小燈泡燈絲斷了
C．當電壓表示數為2.5V時，測出通過小燈泡的電流，可算出小燈泡的額定功率
D．實驗還可得知，小燈泡的實際功率越大，小燈泡越亮
6．（2022?鄭州模擬）小明同學在測定額定電壓為“3.8V”的小燈泡的額定功率時，發現電壓表“0～15V”量程壞了，而“0﹣3V”量程完好，實驗所用其他器材完好，所用的電源電壓恒為6V，在不更換實驗器材的情況下，同學們幫助小明同學設計如圖所示的四種實驗電路圖，則能完成實驗的電路圖是（ ）
A．B．
C．D．
7．（2022?廣安模擬）利用如圖所示的裝置測量小燈泡的電功率，電源電壓恒定不變，小燈泡上標有“3.8V“字樣。如果閉合開關，實驗操作過程中出現了以下幾種情況，分析錯誤的是（ ）
A．無論怎樣移動滑動變阻器的滑片，小燈泡不亮，電壓表的示數幾乎等于電源電壓，電流表幾乎無示數，原因可能是小燈泡斷路
B．無論怎樣移動滑動變阻器的滑片，小燈泡很暗且亮度不變，原因是滑動變阻器同時接入兩個下接線柱
C．當小燈泡的實際電壓為2.5V 時，要測量小燈泡的額定功率，需將滑片向左移動
D．電壓表無示數，小燈泡不亮，可能是小燈泡短路
8．（2022?武漢模擬）課外興趣小組活動時，某校兩同學通過實驗研究小燈泡的電功率跟兩端電壓的關系，已知小燈泡的額定電壓為2.5伏、額定功率為0.75瓦。小明同學設計了如圖甲所示的電路進行研究，他先測出若干組電壓和電流值，再由公式P＝UI，求得對應的功率，并作出功率隨電壓變化的圖線a。小紅同學設計了如圖乙所示的電路進行研究，她先由R＝計算出小燈泡的電阻R，再測出若干個電壓值，最后根據P＝，求得對應的功率，也作出功率隨電壓變化的圖線b。則下列反映了他們的實驗結果的圖線是（ ）
A．B．
C．D．
9．（2021?濟南模擬）已知小燈泡的額定電壓，小明打算增加一個定值電阻R0，只利用一只電表，通過操作開關來測量小燈泡的額定功率。下列圖中是小明設計的四種不同方案的電路圖。其中能夠測出小燈泡額定功率的是（ ）
A．甲和丙B．丙和丁C．乙和丙D．乙和丁
10．（2022?無錫模擬）“探究小燈泡的電功率”的實驗電路如圖甲，實驗中選擇“2.5V”小燈泡，實驗中得到的U﹣I圖象如圖乙。下列說法不正確的是（ ）
A．調節滑片過程發現燈泡亮度變化，這是由燈泡的實際功率變化引起的
B．小燈泡的額定功率為0.75W，電阻為8.3Ω
C．實驗中發現小燈泡無法調到額定電壓，可能原因是電源電壓與燈泡額定電壓匹配
D．用圖甲的電路，通過更換L的方法，能完成探究“電功率與電流的關系”
11．（2021?哈爾濱模擬）小明按如圖所示電路測量小燈泡功率，備有器材規格如下：電源電壓恒為6V，小燈泡
額定電壓為2.5V，燈泡正常發光時燈絲電阻約為10Ω，變阻器甲的規格“10Ω 1A”、
乙的規格“50Ω 0.5A”，電流表（0﹣0.6A、0﹣3A），電壓表（0﹣3V、0﹣15V），下列說法錯誤的是（ ）
A．在連接實驗電路時，應將滑動變阻器滑片滑置最右端
B．變阻器應選擇甲“10Ω 1A”的
C．實驗可發現，燈泡在不同電壓下，實際功率不同，亮度不同
D．在測量不同電壓下的電功率，為減小誤差，應選用量程為0﹣3V的電壓表
12．（2022?武漢模擬）某同學利用圖甲所示的電路測量小燈泡的電功率。實驗中電源電壓保持不變，小燈泡的額定電壓是2.5V；下列有關說法中正確的是（ ）
A．該同學接錯了一根導線，需要改正的線應該是電壓表負接線柱到開關的這根導線
B．正確連接電路后，用開關進行試觸，發現電流表指針不偏轉，而電壓表指針明顯偏轉，故障原因可能是滑動變阻器斷路
C．排除故障后，按正確的步驟進行實驗，小燈泡正常發光時，電流表的示數如圖乙所示，則小燈泡的額定功率是0.7W，此時小燈泡的電阻是8.9Ω
D．調節滑動變阻器的滑片到電壓表示數為燈泡額定電壓U額時燈泡功率為P額，那么當電壓表示數U實＝0.5U額時，燈泡實際功率P實＞0.25P額
二、填空題
13．（2022?成都模擬）小紅利用如圖甲所示的電路來測量標有“2.5V”的小燈泡的電功率。正確連接好電路，閉合開關后移動變阻器的滑片至某位置時，電壓表示數如圖乙所示，此時燈泡兩端電壓為 V，在此基礎上，要測量小燈泡的額定功率，需將滑片向 移動。
14．（2021?北京模擬）小莉用電壓表和電流表測定2.5V燈泡的額定功率。在實驗過程中，符合操作要求。閉合開關，將滑動變阻器的滑片P移至如圖所示的位置時，燈泡正常發光，則電壓表示數一定是 V，電流表的示數如圖乙所示，則電流表示數是 A，燈泡的額定功率是 W。
15．（2021?金華模擬）在“測定小燈泡的電功率”實驗中，電源電壓6V，小燈泡L的額定電壓是2.5V，電阻大約10Ω左右，可供選用的滑動變阻器R1和R2的最大阻值分別為14Ω、50Ω，實驗電路如圖所示。
（1）應該選用的滑動變阻器是 （選填“R1”或“R2”）；
（2）如圖是根據實驗數據繪成的U﹣I圖象。根據圖象提供的信息，可計算出小燈泡的額定功率是 W．
16．（2021?舟山模擬）在探究電功率跟哪些因素有關的實驗中，某同學設計了如下圖所示的電路圖，他用不同規格的燈泡做實驗，他想研究的問題是小燈泡的電功率跟 有關。實驗后有同學提出把小燈泡換成定值電阻也能完成此次探究任務，你認為是否可行 （選填“可以”或“不可以”），請說明理由 。
17．（2021?蘇州模擬）小華同學在“測定小燈泡的電功率”實驗中，所用電源電壓為4.5V、7.5V和9V中的一個，滑動變阻器上標有“20Ω 2A”字樣，小燈泡標有“4.5V”字樣，小燈泡的額定功率小于1.5W。他按圖連接好電路，先將變阻器的滑片移至 端（選填“A”或“B”），然后閉合開關s，再移動變阻器的滑片P，當小燈泡正常發光時，變阻器的滑片P恰好在中點上（即連入電路的電阻為10Ω）。小華所用的電源電壓為 V，小燈泡的額定功率為 W。
18．（2021?南昌模擬）用如圖所示器材測量小燈泡的額定功率，電源電壓恒U，待測小燈泡L的額定電壓為U額，定值電阻阻值為R0。閉合開關S、S1，斷開開關S2，調節滑片P，使電壓表示數為 ；保持滑片P不動，閉合開關S、S2，斷開開關S1，讀出電壓表示數為U0。計算出小燈泡的額定功率為P額＝ （用U、U額、U0、R0表示）。
三、實驗探究題
19．（2022?阜新模擬）在“測量小燈泡額定功率”的實驗中，器材有：電源（電壓恒為3V）、開關、電壓表和電流表各一只、額定電壓為2.5V的燈泡、滑動變阻器（20Ω、1A）、導線若干。
（1）以畫線代替導線，將圖甲中的實物圖連接完整。（要求：滑片向左移動時小燈泡變亮）
（2）閉合開關前，發現電流表的指針如圖乙所示，其原因是 ；
（3）問題解決后，第一小組的同學通過改變滑動變阻器的阻值，得到了小燈泡的電流隨其兩端電壓變化的圖像，如圖丙所示，則小燈泡的額定功率為 W；
（4）第一小組的同學在實驗中還發現，電壓表與電流表示數的比值變大，原因是 ；
（5）第二小組的同學在準備進行實驗時，發現電壓表壞了，他們找到了一個阻值為10Ω的定值電阻R0，設計了如圖丁所示的電路，也順利的完成了實驗：
①先閉合開關S、S1，斷開S2，調節滑動變阻器，使電流表的示數為I1，則I1＝ A；
②保持滑片P的位置不變，閉合開關S、S2，斷開S1，讀出電流表的示數為I2，則小燈泡的額定功率P額＝ 。（用U額、I1、I2表示）
20．（2021?鞍山中考）在“測量小燈泡電功率”的實驗中，電源電壓恒為3V，小燈泡的額定電壓為2.5V，滑動變阻器的規格為“20Ω 1A”。
（1）如圖甲所示，閉合開關后，發現只有 有示數，經檢查發現有根導線連接錯誤。請在錯誤導線上打“×”，并用筆畫線代替導線，將電路連接正確；
（2）改正錯誤后，移動滑動變阻器的滑片到某一位置，電壓表的示數如圖乙所示。要測量小燈泡的額定功率，應將滑片適當向 （選填“左”或“右”）滑動；
（3）圖丙是小燈泡的電流隨電壓變化關系的圖象，根據圖象可知，小燈泡的額定功率為 W；
（4）測量小燈泡的電功率 （選填“需要”或“不需要”）多次測量求平均值，原因是 ；
（5）在實際測量過程中，調節滑動變阻器使其接入電路中的電阻減小ΔR1，相應的小燈泡的阻值變化ΔR2，則ΔR1 ΔR2（選填“＞”、“＜”或“＝”）；
（6）實驗結束后，某同學設計了如圖丁的電路來測定額定電壓為3V的小燈泡的額定功率。已知電源電壓為9V，定值電阻R的阻值為10Ω。請幫助他完成以下實驗步驟：
①開關S、S1閉合，S2斷開，調節滑動變阻器的滑片，使電壓表的示數為 V時，燈泡正常發光；
②保持滑片位置不動，開關S、S2閉合，S1斷開，此時電壓表示數為4V；再將滑動變阻器的滑片移至最 （選填“左”或“右”）端，此時電壓表示數為7V；
③小燈泡的額定功率為P額＝ W。
電壓表示數
電流表示數
小燈亮暗程度
1
1.3V
0.16A
暗
2
2.5V
0.26A
正常發光
3
4.5V
0A
不發光
電壓U/V
1.5
2
2.5
3
電流I/A
0.25
0.29
0.32
0.35

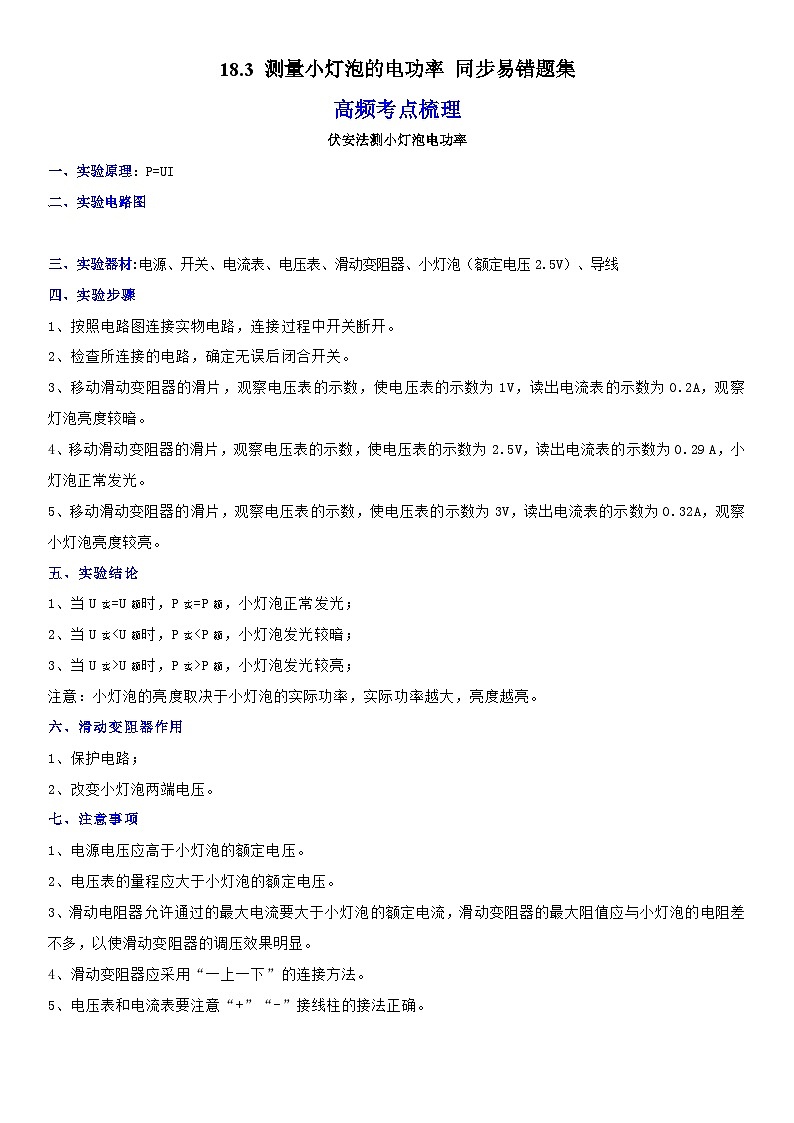

18.3 測量小燈泡的電功率 同步易錯題集
高頻考點梳理
伏安法測小燈泡電功率
一、實驗原理：P=UI
二、實驗電路圖
三、實驗器材:電源、開關、電流表、電壓表、滑動變阻器、小燈泡（額定電壓2.5V）、導線
四、實驗步驟
1、按照電路圖連接實物電路，連接過程中開關斷開。
2、檢查所連接的電路，確定無誤后閉合開關。
3、移動滑動變阻器的滑片，觀察電壓表的示數，使電壓表的示數為1V，讀出電流表的示數為0.2A，觀察燈泡亮度較暗。
4、移動滑動變阻器的滑片，觀察電壓表的示數，使電壓表的示數為2.5V，讀出電流表的示數為0.29 A，小燈泡正常發光。
5、移動滑動變阻器的滑片，觀察電壓表的示數，使電壓表的示數為3V，讀出電流表的示數為0.32A，觀察小燈泡亮度較亮。
五、實驗結論
1、當U實=U額時，P實=P額，小燈泡正常發光；
2、當U實P額，小燈泡發光較亮；
注意：小燈泡的亮度取決于小燈泡的實際功率，實際功率越大，亮度越亮。
六、滑動變阻器作用
1、保護電路；
2、改變小燈泡兩端電壓。
七、注意事項
1、電源電壓應高于小燈泡的額定電壓。
2、電壓表的量程應大于小燈泡的額定電壓。
3、滑動電阻器允許通過的最大電流要大于小燈泡的額定電流，滑動變阻器的最大阻值應與小燈泡的電阻差不多，以使滑動變阻器的調壓效果明顯。
4、滑動變阻器應采用“一上一下”的連接方法。
5、電壓表和電流表要注意“+”“-”接線柱的接法正確。

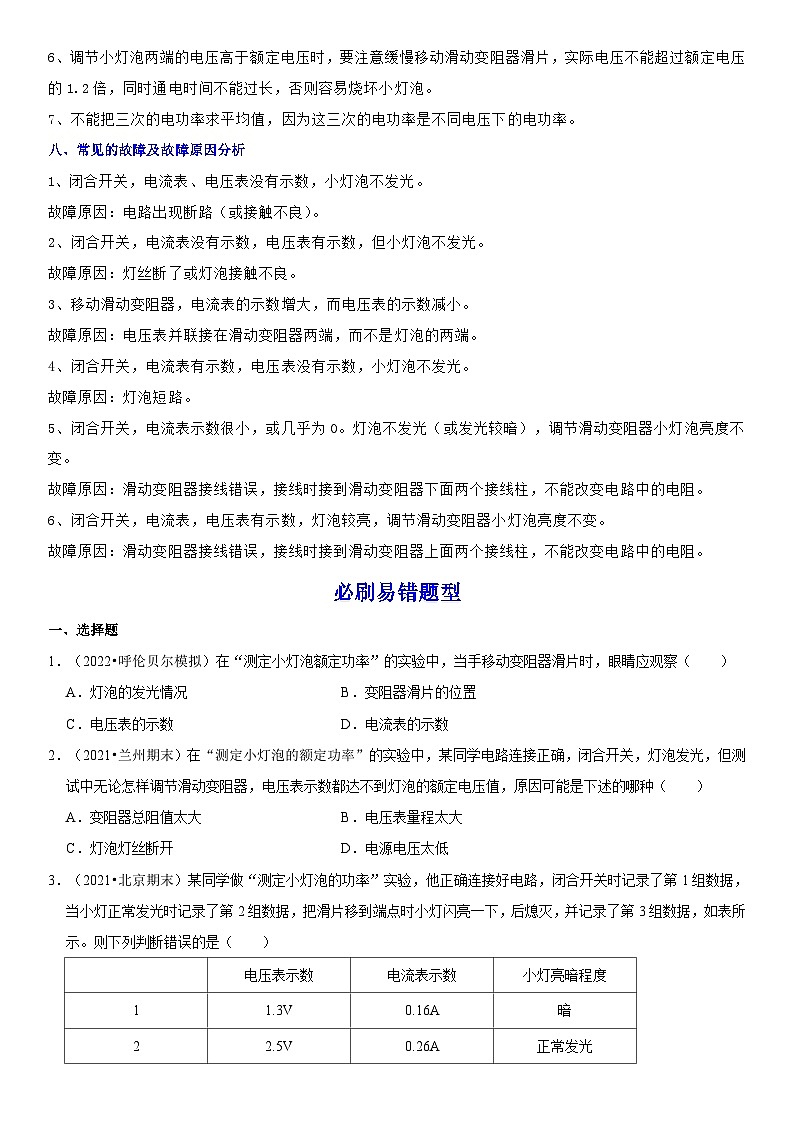

6、調節小燈泡兩端的電壓高于額定電壓時，要注意緩慢移動滑動變阻器滑片，實際電壓不能超過額定電壓的1.2倍，同時通電時間不能過長，否則容易燒壞小燈泡。
7、不能把三次的電功率求平均值，因為這三次的電功率是不同電壓下的電功率。
八、常見的故障及故障原因分析
1、閉合開關，電流表、電壓表沒有示數，小燈泡不發光。
故障原因：電路出現斷路（或接觸不良）。
2、閉合開關，電流表沒有示數，電壓表有示數，但小燈泡不發光。
故障原因：燈絲斷了或燈泡接觸不良。
3、移動滑動變阻器，電流表的示數增大，而電壓表的示數減小。
故障原因：電壓表并聯接在滑動變阻器兩端，而不是燈泡的兩端。
4、閉合開關，電流表有示數，電壓表沒有示數，小燈泡不發光。
故障原因：燈泡短路。
5、閉合開關，電流表示數很小，或幾乎為0。燈泡不發光（或發光較暗），調節滑動變阻器小燈泡亮度不變。
故障原因：滑動變阻器接線錯誤，接線時接到滑動變阻器下面兩個接線柱，不能改變電路中的電阻。
6、閉合開關，電流表，電壓表有示數，燈泡較亮，調節滑動變阻器小燈泡亮度不變。
故障原因：滑動變阻器接線錯誤，接線時接到滑動變阻器上面兩個接線柱，不能改變電路中的電阻。
必刷易錯題型
一、選擇題
1．（2022?呼倫貝爾模擬）在“測定小燈泡額定功率”的實驗中，當手移動變阻器滑片時，眼睛應觀察（ ）
A．燈泡的發光情況B．變阻器滑片的位置
C．電壓表的示數D．電流表的示數
解：額定功率是指用電器在額定電壓下的功率，“測定小燈泡額定功率”正確的操作步驟應該是移動滑片時，同時觀察電壓表的示數，直到等于小燈泡的額定電壓，記下此時電流表的示數，然后根據P＝UI計算出小燈泡的額定功率。
答案：C。
2．（2021?蘭州期末）在“測定小燈泡的額定功率”的實驗中，某同學電路連接正確，閉合開關，燈泡發光，但測試中無論怎樣調節滑動變阻器，電壓表示數都達不到燈泡的額定電壓值，原因可能是下述的哪種（ ）
A．變阻器總阻值太大B．電壓表量程太大
C．燈泡燈絲斷開D．電源電壓太低
解：A、如果其它元件規格符合要求的情況下，滑動變阻器總阻值太大，當滑動變阻器阻值變小時，電壓表示數能達到燈泡的額定電壓值，不符合題意。
B、電壓表量程太大，只是指針偏轉角度小，能使電壓表達到燈泡的額定電壓，不符合題意。
C、燈泡燈絲斷開，電路斷路燈泡不發光，不符合題意。
D、如果電源電壓低于燈泡的額定電壓，即使滑動變阻器連入電路的阻值為0時，電壓表示數也不會達到燈泡額定電壓，符合題意。
答案：D。

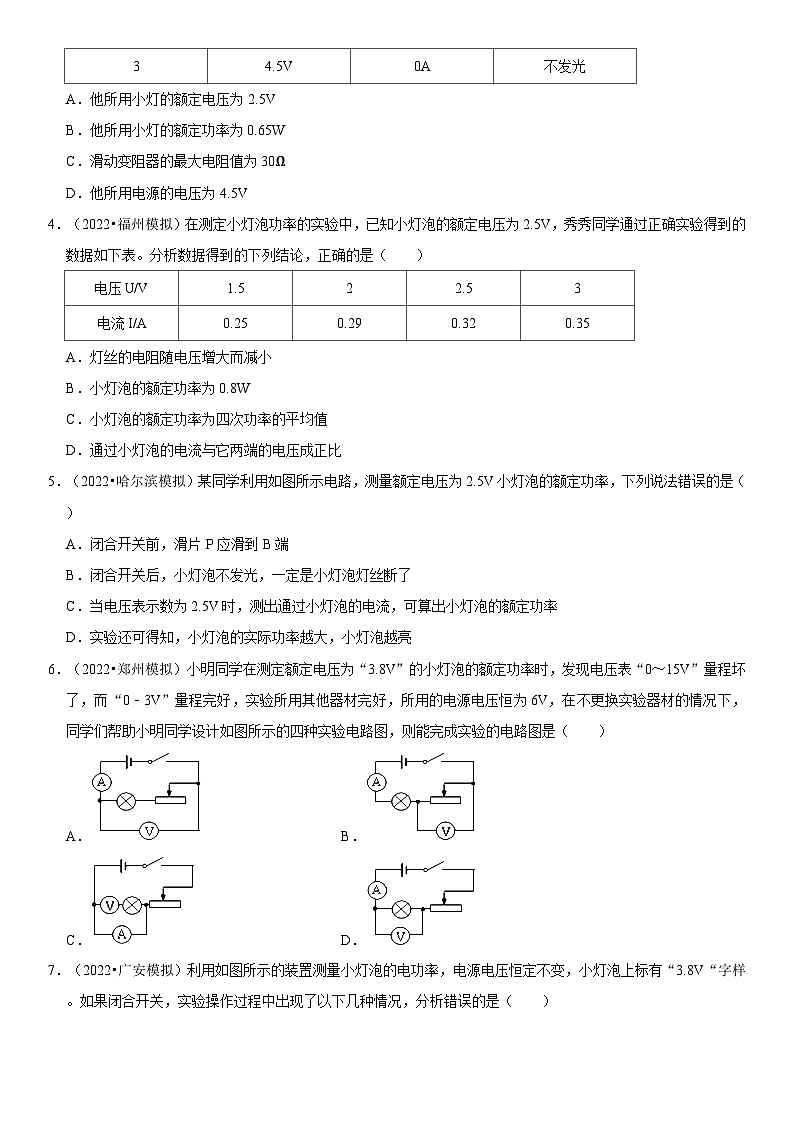

3．（2021?北京期末）某同學做“測定小燈泡的功率”實驗，他正確連接好電路，閉合開關時記錄了第1組數據，當小燈正常發光時記錄了第2組數據，把滑片移到端點時小燈閃亮一下，后熄滅，并記錄了第3組數據，如表所示。則下列判斷錯誤的是（ ）
A．他所用小燈的額定電壓為2.5V
B．他所用小燈的額定功率為0.65W
C．滑動變阻器的最大電阻值為30Ω
D．他所用電源的電壓為4.5V
解：A、燈泡在額定電壓下正常發光，由表中實驗數據可知，燈泡正常發光時電壓為2.5V，則燈泡額定電壓為2.5V，故A正確；
B、燈泡正常發光時的功率為額定功率，由表中實驗數據可知，燈泡額定功率：P＝UI＝2.5V×0.26A＝0.65W，故B正確；
D、燈泡燒壞，燈泡斷路，電壓表測電源電壓，由表中實驗數據可知，電源電壓為U＝4.5V，故D正確；
C、閉合開關時，滑動變阻器阻值全部接入電路，由第一組實驗數據可知，此時滑動變阻器兩端電壓：U滑＝U﹣UL＝4.5V﹣1.3V＝3.2V，滑動變阻器最大阻值：R＝＝＝20Ω，故C錯誤。
答案：C。
4．（2022?福州模擬）在測定小燈泡功率的實驗中，已知小燈泡的額定電壓為2.5V，秀秀同學通過正確實驗得到的數據如下表。分析數據得到的下列結論，正確的是（ ）
A．燈絲的電阻隨電壓增大而減小
B．小燈泡的額定功率為0.8W
C．小燈泡的額定功率為四次功率的平均值
D．通過小燈泡的電流與它兩端的電壓成正比
解：A、燈泡是非線性元件，隨著燈泡上的電壓、電流增大，燈絲的溫度升高，電阻增大，故A錯誤；
B、由表中數據知，燈泡額定電壓U＝2.5V對應的電流I＝0.32A，燈泡的額定功率P＝UI＝2.5V×0.32A＝0.8W，故B正確；
C、燈泡在額定電壓下的功率為額定功率，不能把四次功率的平均值作為燈泡的額定功率，故C錯誤；
D、當電壓、電流改變時，燈絲的溫度也會改變，即燈絲電阻不是定值，由I＝知：通過小燈泡的電流與它兩端的電壓不成正比，故D錯誤。
答案：B。
5．（2022?哈爾濱模擬）某同學利用如圖所示電路，測量額定電壓為2.5V小燈泡的額定功率，下列說法錯誤的是（ ）
A．閉合開關前，滑片P應滑到B端
B．閉合開關后，小燈泡不發光，一定是小燈泡燈絲斷了
C．當電壓表示數為2.5V時，測出通過小燈泡的電流，可算出小燈泡的額定功率
D．實驗還可得知，小燈泡的實際功率越大，小燈泡越亮
解：A、閉合開關前，滑動變阻器應滑到B端，即其電阻最大位置。故A正確；
B、閉合開關后，小燈泡不發光的原因有很多，并不一定是小燈泡燈絲斷了，故B錯誤；
C、當電壓表示數為2.5V時，測出通過小燈泡的電流，可算出小燈泡的額定功率，正確；
D、小燈泡的亮度就是看小燈泡的實際功率，實際功率越大，小燈泡越亮，故D正確。
答案：B。
6．（2022?鄭州模擬）小明同學在測定額定電壓為“3.8V”的小燈泡的額定功率時，發現電壓表“0～15V”量程壞了，而“0﹣3V”量程完好，實驗所用其他器材完好，所用的電源電壓恒為6V，在不更換實驗器材的情況下，同學們幫助小明同學設計如圖所示的四種實驗電路圖，則能完成實驗的電路圖是（ ）
A．B．
C．D．
解：燈泡與滑動變阻器串聯，電壓表測滑動變阻器電壓。當滑動變阻器兩端的電壓為6V﹣3.8V＝2.2V時，燈泡兩端電壓達到額定電壓3.8V，讀出此時電流表的讀數，根據公式P＝UI可求燈泡的額定功率。
A、電壓表測的是電源電壓，不合題意；
B、電壓表測的是滑動變阻器電壓，符合題意；
C、電壓表與燈泡串聯，電路斷路，不合題意；
D、電壓表測的是燈泡電壓，燈泡的額定電壓超過電壓表的量程，無法測量，不合題意。
答案：B。
7．（2022?廣安模擬）利用如圖所示的裝置測量小燈泡的電功率，電源電壓恒定不變，小燈泡上標有“3.8V“字樣。如果閉合開關，實驗操作過程中出現了以下幾種情況，分析錯誤的是（ ）
A．無論怎樣移動滑動變阻器的滑片，小燈泡不亮，電壓表的示數幾乎等于電源電壓，電流表幾乎無示數，原因可能是小燈泡斷路
B．無論怎樣移動滑動變阻器的滑片，小燈泡很暗且亮度不變，原因是滑動變阻器同時接入兩個下接線柱
C．當小燈泡的實際電壓為2.5V 時，要測量小燈泡的額定功率，需將滑片向左移動
D．電壓表無示數，小燈泡不亮，可能是小燈泡短路
解：
A、無論怎樣移動滑動變阻器的滑片，小燈泡不亮，電流表幾乎無示數，則電路可能斷路；電壓表的示數幾乎等于電源電壓，說明電壓表與電源連通，原因是小燈泡斷路，故A正確；
B、無論怎樣移動滑動變阻器的滑片，小燈泡很暗且亮度不變，則電路的電流很小，變阻器沒有了變阻的作用，故原因是滑動變阻器同時接入兩個下接線柱，故B正確；
C、燈在額定電壓下正常發光，實際電壓為2.5V小于燈的額定電壓3.8V，應增大燈的電壓，根據串聯電路電壓的規律，應減小變阻器的電壓，由分壓原理，應減小變阻器連入電路中的電阻大小，故滑片向右移動，故C錯誤；
D、電壓表無示數，小燈泡不亮，若電流表有示數，可能是小燈泡短路；若電流表無示數，則可能整個電路斷路，故D正確。
答案：C。
8．（2022?武漢模擬）課外興趣小組活動時，某校兩同學通過實驗研究小燈泡的電功率跟兩端電壓的關系，已知小燈泡的額定電壓為2.5伏、額定功率為0.75瓦。小明同學設計了如圖甲所示的電路進行研究，他先測出若干組電壓和電流值，再由公式P＝UI，求得對應的功率，并作出功率隨電壓變化的圖線a。小紅同學設計了如圖乙所示的電路進行研究，她先由R＝計算出小燈泡的電阻R，再測出若干個電壓值，最后根據P＝，求得對應的功率，也作出功率隨電壓變化的圖線b。則下列反映了他們的實驗結果的圖線是（ ）
A．B．
C．D．
解：（1）∵P＝，∴燈泡正常發光時的電阻R＝＝≈8.3Ω；
由題意知：P甲＝和P乙＝，由此可見，
電功率P關于電壓U的二次函數（跟y＝ax2+bx+c，且a＞0，b＝0，c＝0時相符合），
故圖象是經過原點開口向上的拋物線，故CD錯誤。
（2）∵P甲＝和P乙＝，燈泡電阻R隨溫度升高而變大，
∴①當小燈泡兩端電壓U＜2.5V時，小燈泡在低于額定電壓下工作，
它的電阻R＜8.3Ω，則P甲＞P乙，此時拋物線a在拋物線b的上方。
②當小燈泡兩端電壓U＝2.5V時，小燈泡在額定電壓下工作，
它的電阻R＝8.3Ω，則P甲＝P乙＝0.75W，且此時兩拋物線相交。
③當小燈泡兩端電壓U＞2.5V，小燈泡在高于額定電壓下工作，
它的電阻R＞8.3Ω，則P甲＜P乙，此時拋物線a在拋物線b的下方。
綜上所述，B圖中的圖線反映了他們的實驗結果。
答案：B。
9．（2021?濟南模擬）已知小燈泡的額定電壓，小明打算增加一個定值電阻R0，只利用一只電表，通過操作開關來測量小燈泡的額定功率。下列圖中是小明設計的四種不同方案的電路圖。其中能夠測出小燈泡額定功率的是（ ）
A．甲和丙B．丙和丁C．乙和丙D．乙和丁
解：甲、定值電阻與燈串聯，只閉合S2，電表測定值電阻的電壓；
當只閉合S1時，電壓表測燈與定值電阻的電壓，無法確定燈是否正常發光，故甲選項不可行；
乙、只閉合S2，移動變阻器的滑片，使電壓表示數為U額，則燈正常發光；
保持滑片位置不動，閉合S1，斷開合S2，記下電壓表的示數U1，
此時電壓表測R0與燈的電壓，因電路的連接沒有改變，各電阻的大小和電壓沒有改變，燈仍正常發光，由串聯電路電壓的規律，R0的電壓U0＝U1﹣U額，通過R0的電流，即燈的額定電流：
I＝，根據P＝UI可求燈的額定功率；故乙選項可以；
丙、將S2往右上方打，燈與R0并聯，電流表測通過R0的電流，移動滑片使電流表示數為I＝，根據并聯電路電壓的規律，則燈的電壓一定為U額，燈正常發光；
保持滑片位置不動，將S2往左下方打，記下電流表示數I′，即為燈與定值的總電流，因電路的連接沒有改變，各電阻的大小和電壓沒有改變，通過燈與定值電阻的電流不變，燈仍正常發光，根據并聯電路電流的規律，燈的額定電流IL＝I′﹣I＝I′﹣，根據P＝UI可求燈的額定功率；故丙選項可以；
丁、圖中只有電流表，通過開關的轉換，定值電阻與燈分別與變阻器串聯，無法確定燈是否正常發光，故丁選項不可行；
答案：C。
10．（2022?無錫模擬）“探究小燈泡的電功率”的實驗電路如圖甲，實驗中選擇“2.5V”小燈泡，實驗中得到的U﹣I圖象如圖乙。下列說法不正確的是（ ）
A．調節滑片過程發現燈泡亮度變化，這是由燈泡的實際功率變化引起的
B．小燈泡的額定功率為0.75W，電阻為8.3Ω
C．實驗中發現小燈泡無法調到額定電壓，可能原因是電源電壓與燈泡額定電壓匹配
D．用圖甲的電路，通過更換L的方法，能完成探究“電功率與電流的關系”
解：A、調節滑片，變阻器連入電路的阻值發生變化，這樣燈泡兩端電壓和電流都會發生變化，由P＝UI知，其實際功率發生變化，所以燈泡亮度會發生改變，故A正確；
B、由圖象知，燈泡電壓等于額定電壓2.5V時，通過燈泡的電流為0.3A，
所以燈泡的額定功率：P＝UI＝2.5V×0.3A＝0.75W；
由歐姆定律可得燈泡電阻：R＝＝≈8.3Ω．故B正確；
C、實驗中，移動滑片調節燈泡兩端電壓，但都無法使燈泡兩端電壓調到額定電壓2.5V，可能是電源電壓低于燈泡的額定電壓的原因，故C錯誤；
D、由P＝UI知，電功率與電壓和電流有關，所以探究“電功率與電流的關系”所以可換用不同燈泡且保持電壓不變，測量電流再計算出電功率，從而得到電功率與電流的關系，故意D正確。
答案：C。
11．（2021?哈爾濱模擬）小明按如圖所示電路測量小燈泡功率，備有器材規格如下：電源電壓恒為6V，小燈泡
額定電壓為2.5V，燈泡正常發光時燈絲電阻約為10Ω，變阻器甲的規格“10Ω 1A”、
乙的規格“50Ω 0.5A”，電流表（0﹣0.6A、0﹣3A），電壓表（0﹣3V、0﹣15V），下列說法錯誤的是（ ）
A．在連接實驗電路時，應將滑動變阻器滑片滑置最右端
B．變阻器應選擇甲“10Ω 1A”的
C．實驗可發現，燈泡在不同電壓下，實際功率不同，亮度不同
D．在測量不同電壓下的電功率，為減小誤差，應選用量程為0﹣3V的電壓表
解：A、為保護電路，在連接實驗電路時，應將滑動變阻器滑片滑置最右端，A正確；
B、小燈泡額定電壓為2.5V，燈泡正常發光時燈絲電阻約為10Ω，燈泡的額定電流為：
IL＝＝＝0.25A；
燈泡正常發光時，根據串聯電路電壓的規律，變阻器兩端的電壓：
UR＝U﹣UL＝6V﹣2.5V＝3.5V，由歐姆定律，變阻器接入電路中的電阻：
R＝＝＝14Ω＞10Ω，所以變阻器選“50Ω 0.5A”，故B錯誤；
C、由本實驗可發現，燈泡在不同電壓下，實際功率不同，亮度不同，故C正確。
D、燈的額定電壓為2.5V，燈的實際電壓不能超過燈的額定電壓的，即最大電壓為3V，故在測量不同電壓下的電功率，為減小誤差，電壓表量程選“0～3V”，D正確。
答案：B。
12．（2022?武漢模擬）某同學利用圖甲所示的電路測量小燈泡的電功率。實驗中電源電壓保持不變，小燈泡的額定電壓是2.5V；下列有關說法中正確的是（ ）
A．該同學接錯了一根導線，需要改正的線應該是電壓表負接線柱到開關的這根導線
B．正確連接電路后，用開關進行試觸，發現電流表指針不偏轉，而電壓表指針明顯偏轉，故障原因可能是滑動變阻器斷路
C．排除故障后，按正確的步驟進行實驗，小燈泡正常發光時，電流表的示數如圖乙所示，則小燈泡的額定功率是0.7W，此時小燈泡的電阻是8.9Ω
D．調節滑動變阻器的滑片到電壓表示數為燈泡額定電壓U額時燈泡功率為P額，那么當電壓表示數U實＝0.5U額時，燈泡實際功率P實＞0.25P額
解：A、原電路圖中，燈泡和電壓表被短路，需要改正的線應該是變阻器下端接線柱到燈泡右接線柱這根導線，應將這根導線改接到燈泡左接線柱上，故A錯誤；
B、正確連接電路后，用開關進行試觸，發現電流表指針不偏轉，說明電路可能斷路，而電壓表指針明顯偏轉，說明電壓表與電源連通，則與電壓表并聯的支路以外的電路是完好的，則與電壓表并聯的支路斷路了，即故障原因可能是小燈泡斷路，故B錯誤；
C、小燈泡正常發光時，電流表的示數如圖乙所示，電流表選用小量程，分度值0.02A，其示數為0.26A，小燈泡額定功率為：
P＝UI＝2.5V×0.26A＝0.65W；
此時小燈泡的電阻為：
R＝＝≈9.6Ω，故C錯誤；
D、當電阻不變時，由P＝可知，電壓變?yōu)樵瓉淼囊话?，功率變?yōu)樵瓉淼乃姆种?，由于燈泡的電阻是變化的，當電壓減小時，通過燈的電流變小，根據P＝UI可知，燈的功率減小，燈絲的電阻也減小，故當小燈泡兩端的實際電壓為額定電壓一半時，小燈泡的實際功率P實＞0.25P額，故D正確。
答案：D。
二、填空題
13．（2022?成都模擬）小紅利用如圖甲所示的電路來測量標有“2.5V”的小燈泡的電功率。正確連接好電路，閉合開關后移動變阻器的滑片至某位置時，電壓表示數如圖乙所示，此時燈泡兩端電壓為 2.3 V，在此基礎上，要測量小燈泡的額定功率，需將滑片向 右 移動。
解：燈在額定電壓下正常發光，圖乙中電壓表選用小量程，分度值為0.1V，示數為2.3V，小于燈泡的額定電壓2.5V，應增大燈泡兩端的電壓，根據串聯電路電壓的規律，應減小滑動變阻器兩端的電壓，由分壓原理可知，應減小滑動變阻器連入電路中的電阻大小，故滑片向右移動，直到電壓表示數為燈泡的額定電壓2.5V。
答案：2.3；右。
14．（2021?北京模擬）小莉用電壓表和電流表測定2.5V燈泡的額定功率。在實驗過程中，符合操作要求。閉合開關，將滑動變阻器的滑片P移至如圖所示的位置時，燈泡正常發光，則電壓表示數一定是 2.5 V，電流表的示數如圖乙所示，則電流表示數是 0.2 A，燈泡的額定功率是 0.5 W。
解：由于小莉用電壓表和電流表測定2.5V燈泡的額定功率，所以閉合開關，將滑動變阻器的滑片P移至如圖所示的位置時，燈泡正常發光，則電壓表示數一定是2.5V；
此時電流表選的是小量程，分度值是0.02A，故電流表的示數是0.2A，故小燈泡的額定功率是：P＝UI＝2.5V×0.2A＝0.5W；
答案：2.5；0.2；0.5。
15．（2021?金華模擬）在“測定小燈泡的電功率”實驗中，電源電壓6V，小燈泡L的額定電壓是2.5V，電阻大約10Ω左右，可供選用的滑動變阻器R1和R2的最大阻值分別為14Ω、50Ω，實驗電路如圖所示。
（1）應該選用的滑動變阻器是 R2 （選填“R1”或“R2”）；
（2）如圖是根據實驗數據繪成的U﹣I圖象。根據圖象提供的信息，可計算出小燈泡的額定功率是 0.5 W．
解：（1）電源電壓6V，小燈泡L的額定電壓是2.5V，由串聯電路電壓的規律，燈正常發光時，變阻器分得的電壓為：
6V﹣2.5V＝3.5V，變阻器分得的電壓為電壓表示數的＝1.4倍，燈的電阻大約10Ω左右，根據分壓原理，當變阻器連入電路中的電阻約為：
R滑＝1.4×10Ω＝14Ω，因圖中電壓大于2.5V，此時工作時的電阻應大于10Ω，應該選用的滑動變阻器是R2；
（2）由圖象找到燈泡2.5V的電流為0.2A，小燈泡的額定功率是P＝UI＝2.5V×0.2A＝0.5W。
答案：（1）R2；（2）0.5。
16．（2021?舟山模擬）在探究電功率跟哪些因素有關的實驗中，某同學設計了如下圖所示的電路圖，他用不同規格的燈泡做實驗，他想研究的問題是小燈泡的電功率跟 電流 有關。實驗后有同學提出把小燈泡換成定值電阻也能完成此次探究任務，你認為是否可行 不可以 （選填“可以”或“不可以”），請說明理由 換用定值電阻，則無法判斷比較定值電阻的實際功率 。
解：（1）圖中兩燈泡并聯，小燈泡電壓相同，電流不同，因此他想研究的問題是小燈泡的電功率跟電流大小有關；
（2）用小燈泡探究電功率跟哪些因素有關的實驗中，是根據小燈泡的發光亮度來判斷小燈泡電功率大小的，如果換用定值電阻，則無法判斷比較定值電阻的實際功率，所以不可以用定值電阻代替小燈泡。
答案：電流；不可以；換用定值電阻，則無法判斷比較定值電阻的實際功率。
17．（2021?蘇州模擬）小華同學在“測定小燈泡的電功率”實驗中，所用電源電壓為4.5V、7.5V和9V中的一個，滑動變阻器上標有“20Ω 2A”字樣，小燈泡標有“4.5V”字樣，小燈泡的額定功率小于1.5W。他按圖連接好電路，先將變阻器的滑片移至 A 端（選填“A”或“B”），然后閉合開關s，再移動變阻器的滑片P，當小燈泡正常發光時，變阻器的滑片P恰好在中點上（即連入電路的電阻為10Ω）。小華所用的電源電壓為 7.5 V，小燈泡的額定功率為 1.35 W。
解：（1）閉合開關前，應先將變阻器的滑片移至阻值最大處，即A端；
（2）小燈泡正常工作時的電流約為I＝＝≈0.33A；
小燈泡正常發光時，電路中的電流約為I＝0.33A，由題意知，此時滑動變阻器接入電路的阻值R滑＝10Ω，
則滑動變阻器兩端電壓約為U滑＝IR滑＝0.33A×10Ω＝3.3V；
電源電壓約為U＝UL+U滑＝4.5V+3.3V＝7.8V；
由于燈泡的額定功率小于1.5V，燈泡正常發光時的電流小于0.33A，這電源電壓要小于7.8V；燈泡正常發光時，滑動變阻器兩端有一定的電壓，則電源電壓要大于4.5V，由此可知，電源電壓應為7.5V；
（3）源電壓為7.5V，燈泡正常發光時的電壓UL＝4.5V，
則燈泡正常發光時，滑動變阻器兩端電壓：U滑＝U﹣UL＝7.5V﹣4.5V＝3V，
電路中的電流I＝＝＝0.3A，則燈泡的額定功率：PL＝ULI＝4.5V×0.3A＝1.35W。
答案：A；7.5；1.35。
18．（2021?南昌模擬）用如圖所示器材測量小燈泡的額定功率，電源電壓恒U，待測小燈泡L的額定電壓為U額，定值電阻阻值為R0。閉合開關S、S1，斷開開關S2，調節滑片P，使電壓表示數為 U﹣U額 ；保持滑片P不動，閉合開關S、S2，斷開開關S1，讀出電壓表示數為U0。計算出小燈泡的額定功率為P額＝ U額 （用U、U額、U0、R0表示）。
解：閉合開關S、S1，斷開開關S2，燈泡、滑動變阻器、定值電阻串聯接入電路中，電壓表測量滑動變阻器和定值電阻兩端的電壓，調節滑片P，使電壓表示數為U﹣U額時，燈泡正常發光；保持滑片P不動，閉合開關S、S2，斷開開關S1，燈泡、滑動變阻器、定值電阻串聯接入電路中，電路的總電阻不變，電壓表測量定值電阻兩端的電壓，讀出電壓表示數為U0，根據歐姆定律可知，電路中的電流即燈泡的額定電流為：I＝；
則小燈泡的額定功率為：P＝U額I＝U額。
答案：U﹣U額；U額。
三、實驗探究題
19．（2022?阜新模擬）在“測量小燈泡額定功率”的實驗中，器材有：電源（電壓恒為3V）、開關、電壓表和電流表各一只、額定電壓為2.5V的燈泡、滑動變阻器（20Ω、1A）、導線若干。
（1）以畫線代替導線，將圖甲中的實物圖連接完整。（要求：滑片向左移動時小燈泡變亮）
（2）閉合開關前，發現電流表的指針如圖乙所示，其原因是 沒有將電流表的指針調零 ；
（3）問題解決后，第一小組的同學通過改變滑動變阻器的阻值，得到了小燈泡的電流隨其兩端電壓變化的圖像，如圖丙所示，則小燈泡的額定功率為 0.625 W；
（4）第一小組的同學在實驗中還發現，電壓表與電流表示數的比值變大，原因是 燈絲電阻隨著溫度的升高而增大 ；
（5）第二小組的同學在準備進行實驗時，發現電壓表壞了，他們找到了一個阻值為10Ω的定值電阻R0，設計了如圖丁所示的電路，也順利的完成了實驗：
①先閉合開關S、S1，斷開S2，調節滑動變阻器，使電流表的示數為I1，則I1＝ 0.25 A；
②保持滑片P的位置不變，閉合開關S、S2，斷開S1，讀出電流表的示數為I2，則小燈泡的額定功率P額＝ U額（I2﹣I1） 。（用U額、I1、I2表示）
解：
（1）因滑片向左移動時小燈泡變亮，即電流變大，電阻變小，故變阻器左下接線柱連入電路中，如下所示：
（2）閉合開關前，發現電流表的指針如圖乙所示，其原因是：沒有將電流表的指針調零；
（3）根據圖丙小燈泡的電流隨其兩端電壓變化的圖像知，燈在額定電壓2.5V時的電流為0.25A，則小燈泡的額定功率為：P＝UI＝2.5V×0.25A＝0.625W；
（4）由歐姆定律，電壓表與電流表示數的比值變大，即燈絲的電阻變大，其原因是燈絲電阻隨著溫度的升高而增大；
（5）①先閉合開關S、S1，斷開S2，調節滑動變阻器，使電流表的示數為I1＝0.25A；
②保持滑片P的位置不變，閉合開關S、S2，斷開S1，讀出電流表的示數為I2，
在①中，R0與燈泡并聯，電流表測定值電阻的電流，電流表的示數為I1＝0.25A，定值電阻的電壓為U0＝I1 R0＝0.25A×10Ω＝2.5V，由并聯電路電壓的規律，燈的電壓為2.5V，燈正常發光；
在②中，電流表測燈與R0并聯的總電流，因電路的連接關系沒有改變，各電阻的大小和通過的電流不變，燈仍正常發光，根據并聯電路電流的規律，燈的額定電流：
I額＝I2﹣I1，則小燈泡的額定功率：
P額＝U額I額＝U額（I2﹣I1）。
答案：
（1）如上所示；（2）沒有將電流表的指針調零；（3）0.625；（4）燈絲電阻隨著溫度的升高而增大；（5）①0.25；②U額（I2﹣I1）。
20．（2021?鞍山中考）在“測量小燈泡電功率”的實驗中，電源電壓恒為3V，小燈泡的額定電壓為2.5V，滑動變阻器的規格為“20Ω 1A”。
（1）如圖甲所示，閉合開關后，發現只有 電壓表 有示數，經檢查發現有根導線連接錯誤。請在錯誤導線上打“×”，并用筆畫線代替導線，將電路連接正確；
（2）改正錯誤后，移動滑動變阻器的滑片到某一位置，電壓表的示數如圖乙所示。要測量小燈泡的額定功率，應將滑片適當向 左 （選填“左”或“右”）滑動；
（3）圖丙是小燈泡的電流隨電壓變化關系的圖象，根據圖象可知，小燈泡的額定功率為 0.625 W；
（4）測量小燈泡的電功率 不需要 （選填“需要”或“不需要”）多次測量求平均值，原因是 燈泡在不同電壓下的功率不同 ；
（5）在實際測量過程中，調節滑動變阻器使其接入電路中的電阻減小ΔR1，相應的小燈泡的阻值變化ΔR2，則ΔR1 ＞ ΔR2（選填“＞”、“＜”或“＝”）；
（6）實驗結束后，某同學設計了如圖丁的電路來測定額定電壓為3V的小燈泡的額定功率。已知電源電壓為9V，定值電阻R的阻值為10Ω。請幫助他完成以下實驗步驟：
①開關S、S1閉合，S2斷開，調節滑動變阻器的滑片，使電壓表的示數為 6 V時，燈泡正常發光；
②保持滑片位置不動，開關S、S2閉合，S1斷開，此時電壓表示數為4V；再將滑動變阻器的滑片移至最 左 （選填“左”或“右”）端，此時電壓表示數為7V；
③小燈泡的額定功率為P額＝ 0.9 W。
解：
（1）觀察圖甲可知由于開關與燈泡之間的導線連接錯誤，電壓表串聯在電路中，所以閉合開關后，導致電壓表測量電源電壓，電壓表有示數，由于電壓表相當于開路，則電流表的沒有示數；要測燈的額定功率，應將電壓表并聯在燈泡兩端，如下圖：
（2）圖乙中電壓表選用小量程，分度值為0.1V，示數為1.8V，小于燈泡的額定電壓2.5V，應增大燈泡的電壓，根據串聯電路電壓的規律，應減小滑動變阻器的電壓，由分壓原理可知，應減小滑動變阻器連入電路中的電阻大小，故滑片向左移動，直到電壓表示數為燈泡的額定電壓2.5V；
（3）根據圖丙所示的小燈泡電流隨電壓變化的關系圖象知，燈在額定電壓2.5V時的電流為0.25A，則小燈泡的額定功率是：
P額＝U額I額＝2.5V×0.25A＝0.625W；
（4）測量小燈泡的電功率不需要多次測量求平均值，原因是燈泡在不同電壓下的功率不同；
（5）在實際測量過程中，調節滑動變阻器接入電路中的電阻減小時，燈泡兩端電壓增大，電流也增大，根據歐姆定律可知電路中總電阻變小，
由于燈泡兩端電壓增大，電流增大，則燈泡的功率變大，由于燈泡電阻受溫度的影響，則燈泡的電阻會變大，
根據R＝R滑+R燈可知：只有當滑動變阻器接入電路中的電阻減小量ΔR1大于燈泡的阻值增加量ΔR2才會讓總電阻變??；
（6）根據上面的分析，具體步驟：
①開關S、S1閉合，S2斷開，滑動變阻器滑片右邊的電阻與燈泡串聯，電壓表測變阻器的電壓，要使小燈泡正常發光，則燈泡兩端的電壓：UL＝U額＝3V，
根據串聯電路電壓的規律可得：U滑＝U﹣UL＝9V﹣3V＝6V，所以，調節滑動變阻器的滑片，使電壓表的示數為6V，則燈泡正常發光；
②保持滑片位置不動，開關S、S2閉合，S1斷開，滑動變阻器的全部電阻R′與定值電阻R串聯，電壓表測量變阻器滑片右邊電阻兩端的電壓，此時電壓表示數為U右＝4V；
由于滑動變阻器的全部電阻連入電路，為了間接測出定值電阻R兩端的電壓，所以需要測出滑動變阻器兩端的電壓，故再將滑動變阻器的滑片移至最左端，此時電壓表示數為滑動變阻器兩端的電壓，即U′＝7V；
③在②中，滑動變阻器的全部電阻R′與定值電阻R串聯，
根據串聯電路電壓的規律可得，R的電壓為：
UR＝U＝U′＝9V﹣7V＝2V，
由分壓原理可得：＝，
所以變阻器滑片右邊電阻的阻值：
R右＝×R＝×10Ω＝20Ω；
故在①中，燈的額定電流為：
IL＝＝＝0.3A，
則小燈泡的額定功率：
P額＝ULIL＝3V×0.3A＝0.9W。
答案：（1）電壓表；如上所示；（2）左；（3）0.625；（4）不需要；燈泡在不同電壓下的功率不同；（5）＞；（6）①6；②左；③0.9。
電壓表示數
電流表示數
小燈亮暗程度
1
1.3V
0.16A
暗
2
2.5V
0.26A
正常發光
3
4.5V
0A
不發光
電壓U/V
1.5
2
2.5
3
電流I/A
0.25
0.29
0.32
0.35
