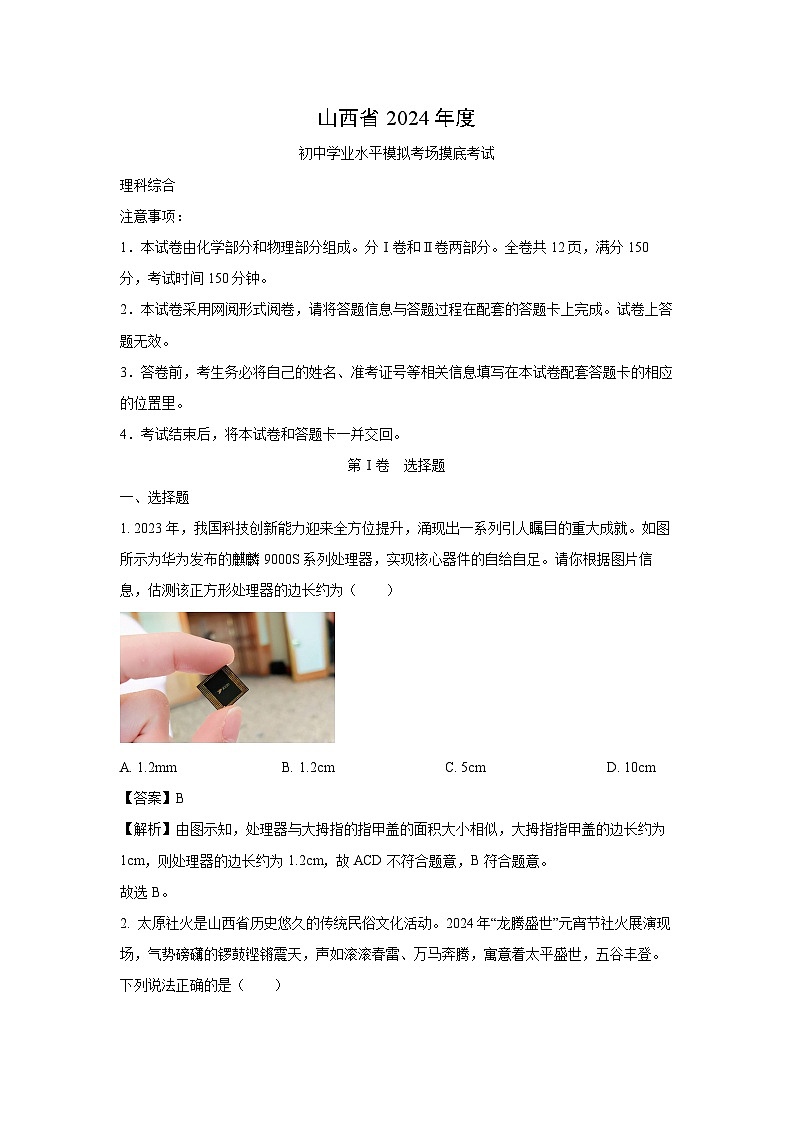

[物理]山西省忻州市多校聯考2024年中考模擬理綜試題(解析版)

這是一份[物理]山西省忻州市多校聯考2024年中考模擬理綜試題(解析版)，共17頁。試卷主要包含了本試卷由化學部分和物理部分組成等內容，歡迎下載使用。
理科綜合
注意事項：
1．本試卷由化學部分和物理部分組成。分Ⅰ卷和Ⅱ卷兩部分。全卷共12頁，滿分150分，考試時間150分鐘。
2．本試卷采用網閱形式閱卷，請將答題信息與答題過程在配套的答題卡上完成。試卷上答題無效。
3．答卷前，考生務必將自己的姓名、準考證號等相關信息填寫在本試卷配套答題卡的相應的位置里。
4．考試結束后，將本試卷和答題卡一并交回。
第Ⅰ卷 選擇題
一、選擇題
1. 2023年，我國科技創新能力迎來全方位提升，涌現出一系列引人矚目的重大成就。如圖所示為華為發布的麒麟9000S系列處理器，實現核心器件的自給自足。請你根據圖片信息，估測該正方形處理器的邊長約為（ ）
A. 1.2mmB. 1.2cmC. 5cmD. 10cm
【答案】B
【解析】由圖示知，處理器與大拇指的指甲蓋的面積大小相似，大拇指指甲蓋的邊長約為1cm，則處理器的邊長約為1.2cm，故ACD不符合題意，B符合題意。
故選B。

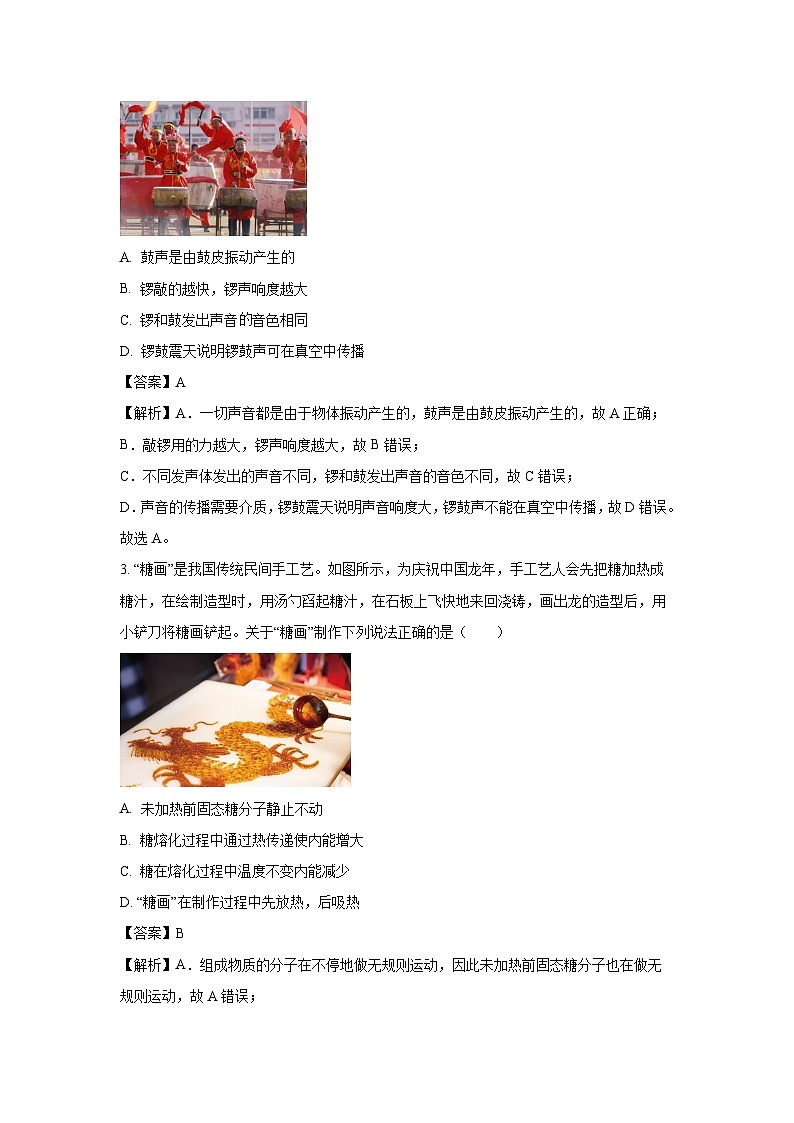

2. 太原社火是山西省歷史悠久的傳統民俗文化活動。2024年“龍騰盛世”元宵節社火展演現場，氣勢磅礴的鑼鼓鏗鏘震天，聲如滾滾春雷、萬馬奔騰，寓意著太平盛世，五谷豐登。下列說法正確的是（ ）
A. 鼓聲是由鼓皮振動產生的
B. 鑼敲的越快，鑼聲響度越大
C. 鑼和鼓發出聲音音色相同
D. 鑼鼓震天說明鑼鼓聲可在真空中傳播
【答案】A
【解析】A．一切聲音都是由于物體振動產生的，鼓聲是由鼓皮振動產生的，故A正確；
B．敲鑼用的力越大，鑼聲響度越大，故B錯誤；
C．不同發聲體發出的聲音不同，鑼和鼓發出聲音的音色不同，故C錯誤；
D．聲音的傳播需要介質，鑼鼓震天說明聲音響度大，鑼鼓聲不能在真空中傳播，故D錯誤。
故選A。
3. “糖畫”是我國傳統民間手工藝。如圖所示，為慶祝中國龍年，手工藝人會先把糖加熱成糖汁，在繪制造型時，用湯勺舀起糖汁，在石板上飛快地來回澆鑄，畫出龍的造型后，用小鏟刀將糖畫鏟起。關于“糖畫”制作下列說法正確的是（ ）
A. 未加熱前固態糖分子靜止不動
B. 糖熔化過程中通過熱傳遞使內能增大
C. 糖在熔化過程中溫度不變內能減少
D. “糖畫”在制作過程中先放熱，后吸熱
【答案】B
【解析】A．組成物質的分子在不停地做無規則運動，因此未加熱前固態糖分子也在做無規則運動，故A錯誤；
B．手工藝人會先把糖加熱成糖汁，糖熔化過程中通過熱傳遞吸收熱量，使內能增大，故B正確；
C．糖是非晶體，糖在熔化過程中溫度不斷升高，內能增大，故C錯誤；
D．“糖畫”在制作過程中，糖先吸熱熔化，后凝固放熱，故D錯誤。
故選B。

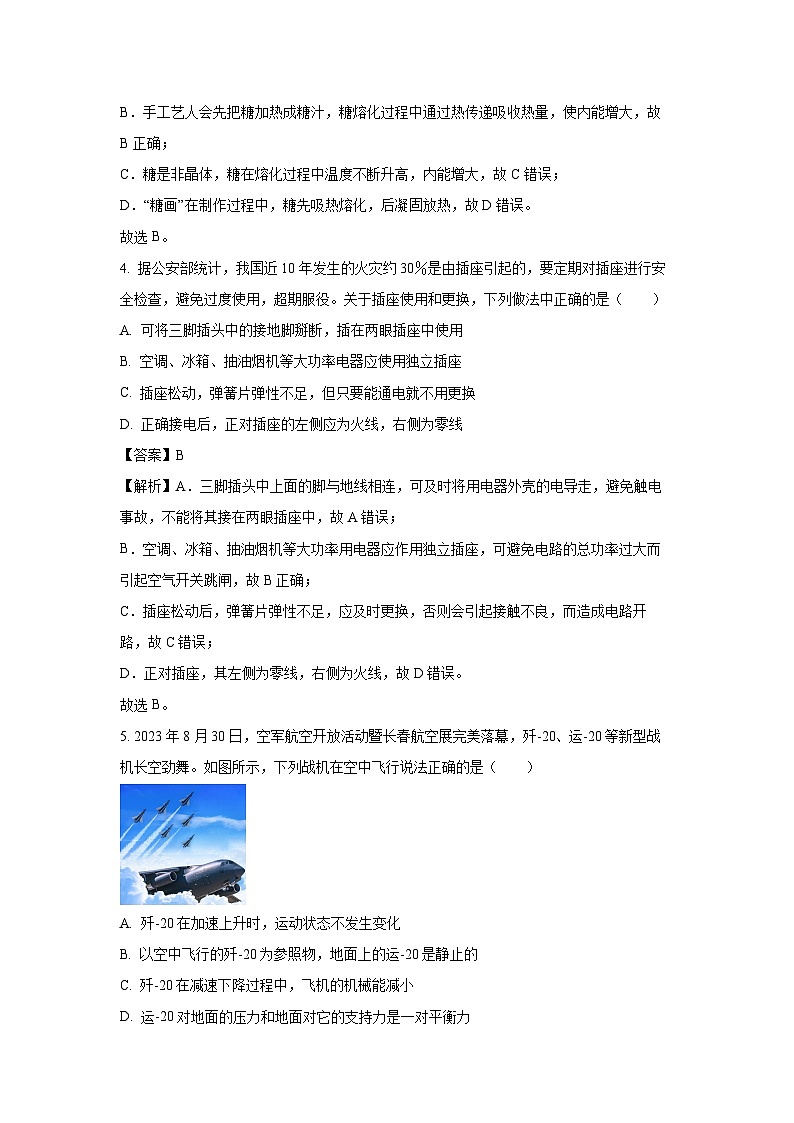

4. 據公安部統計，我國近10年發生的火災約30％是由插座引起的，要定期對插座進行安全檢查，避免過度使用，超期服役。關于插座使用和更換，下列做法中正確的是（ ）
A. 可將三腳插頭中的接地腳掰斷，插在兩眼插座中使用
B. 空調、冰箱、抽油煙機等大功率電器應使用獨立插座
C. 插座松動，彈簧片彈性不足，但只要能通電就不用更換
D. 正確接電后，正對插座的左側應為火線，右側為零線
【答案】B
【解析】A．三腳插頭中上面的腳與地線相連，可及時將用電器外殼的電導走，避免觸電事故，不能將其接在兩眼插座中，故A錯誤；
B．空調、冰箱、抽油煙機等大功率用電器應作用獨立插座，可避免電路的總功率過大而引起空氣開關跳閘，故B正確；
C．插座松動后，彈簧片彈性不足，應及時更換，否則會引起接觸不良，而造成電路開路，故C錯誤；
D．正對插座，其左側為零線，右側為火線，故D錯誤。
故選B。
5. 2023年8月30日，空軍航空開放活動暨長春航空展完美落幕，殲-20、運-20等新型戰機長空勁舞。如圖所示，下列戰機在空中飛行說法正確的是（ ）
A. 殲-20在加速上升時，運動狀態不發生變化
B. 以空中飛行的殲-20為參照物，地面上的運-20是靜止的
C. 殲-20在減速下降過程中，飛機的機械能減小
D. 運-20對地面的壓力和地面對它的支持力是一對平衡力
【答案】C
【解析】A．殲-20在加速上升時，運動速度不斷變化，因此運動狀態發生變化，故A錯誤；
B．以空中飛行的殲-20為參照物，地面上的運-20相對于殲-20的位置發生了變化，因此地面上的運-20是運動的，故B錯誤；
C．殲-20在減速下降過程中，飛機的質量不變，速度減小，飛機的動能減小，下降過程中，飛機的高度降低，重力勢能減小，因此飛機的機械能減小，故C正確；
D．運-20對地面的壓力和地面對它的支持力是一對相互作用力，大小相等，方向相反，作用在不同物體上，是一對相互作用力，故D錯誤。
6. 我省不斷加強濕地保護，改善濕地生態系統，黃河濕地群鳥翔集，白鷺、天鵝等各類候鳥嬉戲，覓食，為濕地增添了勃勃生機。如圖為白鷺在黃河濕地捕食的圖片，下列分析正確的是（ ）
A. 白鷺的影子是由于光的折射形成的
B. 白鷺從空中沖向水面，它的倒影變小
C. 白鷺的倒影是由于光的反射形成的
D. 白鷺在水中的倒影一定是實像
【答案】C
【解析】A．白鷺的影子是由于光的直線傳播形成的，故A錯誤；
BCD．白鷺的倒影屬于平面鏡成像，是由于光的反射形成的等大虛像；平面鏡成的像，像和物體大小相等，白鷺從空中沖向水面，它的倒影大小不變，故C正確，BD錯誤。
7. 新能源汽車為我國七大戰略性新興產業之一，發展新能源汽車是我國減少石油消耗和降低二氧化碳排放的重要舉措，關于新能源汽車下列說法正確的是（ ）
A. 新能源汽車上的“倒車雷達”是利用次聲波工作的
B. 給新能源汽車電池充電時，是將化學能轉化為電能
C. 新能源汽車上使用的防凍玻璃水具有凝固點高的特點
D. 汽車車體為碳纖維材料，是因為該材料密度小，硬度大
【答案】D
【解析】A．新能源汽車上的“倒車雷達”是利用超聲波工作的，故A錯誤；
B．給新能源汽車電池充電時，是將電能轉化為化學能儲存在電池內，故B錯誤；
C．新能源汽車上使用的防凍玻璃水具有凝固點低的特點，防止氣溫低時發生凝固而無法使用，故C錯誤；
D．汽車車體為碳纖維材料，是因為該材料密度小，硬度大，減輕了車身的質量而且堅固耐用，故D正確。
8. 科技小組把帶鐵芯的螺線管、電源、導線和開關按如圖所示電路連接并固定在塑料托盤上，當它漂浮在水面，一個簡易的指南針就做成了。該指南針的南極（S）應標在托盤的（ ）
A. a處B. b處C. c處D. d處
【答案】D
【解析】如圖所示，電流從螺線管左端流入、右端流出，根據右手螺旋定則可知，螺線管的左端為N極，右端為S極，所以，該指南針的南極（S）應標在托盤的d處，故D符合題意，ABC不符合題意。
9. 如圖所示為我國在國際海事防務展首次展示出的超大型無人潛航器。該潛航器如果接到的是待命命令，將會繼續監控或者返回坐沉地點繼續“沉睡”；如果接收到攻擊命令，可將配備的4枚魚雷全部射出。關于該無人潛航器，下列說法正確的是（ ）
A. 潛航器在海水中水平游動時，受到海水的壓強不變
B. 潛航器向海底下潛過程中，受到海水的壓強變小
C. 潛航器在坐沉地點繼續“沉睡”時，潛航器不受浮力
D. 潛航器配備的魚雷全部射出后，潛航器受到的浮力變大
【答案】A
【解析】A．潛航器在海水中水平游動時，海水密度不變，潛航器在水中深度不變，受到海水的壓強不變，故A正確；
B．潛航器向海底下潛過程中，海水密度不變，潛航器在水中的深度變大，受到海水的壓強變大，故B錯誤；
C．潛航器在坐沉地點繼續“沉睡”時，潛航器浸在海水中，潛航器受到浮力作用，故C錯誤；
D．潛航器配備的魚雷全部射出后，潛航器排開海水的體積不變，根據可知，它受到的浮力不變，故D錯誤。
故選A。
10. 如圖所示為坐位體前屈測試儀電路圖，R為滑動變阻器，為定值電阻。測試者向前推動滑塊時，坐位體前屈顯示儀示數變大，下列分析正確的是（ ）
A. 坐位體前屈顯示儀是用電流表改裝成的
B. 測試者向前推動滑塊時，滑動變阻器滑片向左運動
C. 測試者向前推動滑塊時，兩端電壓增大
D. 電路中定值電阻沒有作用，可以將其用導線代替
【答案】C
【解析】A．由圖示知，顯示儀并聯在定值電阻R0兩端，應是電壓表改裝而成的，故A錯誤；
BC．圖示中，兩個電阻串聯連接，向前推動滑塊時，坐位體前屈顯示儀示數變大，則R0兩端的電壓增大，據串聯電路的分壓特點知，滑動變阻器兩端的電壓變小，說明變阻器接入電路的阻值變小，滑片向右運動，故B錯誤，C正確；
D．電路中的定值電阻R0可避免滑動變阻器接入電路的阻值過小，通過電路的電流過大而損壞電路，起保持電路作用，不能用導線代替，故D錯誤。
故選C。
第Ⅱ卷 非選擇題
二、實驗探究
11. 在“探究光的反射定律”的實驗中，小強進行了如圖甲所示的實驗。
（1）實驗前，應將紙板______放置于平面鏡上，使用可以旋轉的硬紙板，目的是為探究______；
（2）如下表是小強通過實驗測得的數據，分析數據可得到的結論是在反射現象中______；要使結論具有普遍性，接下來應進行的操作是______，多次實驗。
【答案】（1）垂直 反射光線是否和入射光線、法線在同一平面內
（2）反射角等于入射角 改變入射角大小
【解析】（1）[1]實驗前，應將紙板垂直放置于平面鏡上，此時，法線在紙板平面內，入射光線沿著紙板入射，便于觀察實驗現象，進行探究。
[2]使用可以旋轉的硬紙板，可以使兩塊紙板處在兩個不同平面內，目的是為探究反射光線是否和入射光線、法線在同一平面內。
（2）[1]由表中數據可看出，當入射角為30°時，反射角也為30°，所以，可得到的結論是在反射現象中反射角等于入射角。
[2]由一組數據得出的結論具有偶然性，要使結論具有普遍性，接下來應進行的操作是改變入射角大小，多次實驗，通過多組數據歸納出數據遵循的共同規律。
12. 沙棘汁富含維生素C，居果蔬之冠，內含20多種微量元素和18種人體必需氨基酸，具有保胃護肝醒酒之功效。下面為小明設計的測量沙棘汁密度的實驗。
（1）把天平放在水平桌面上，將游碼移至標尺左端的______處，此時指針的偏向情況如圖甲所示，應向______（選填“左”或“右”）移動平衡螺母使天平在水平位置上平衡；
（2）圖乙是小明同學在稱量過程中的部分操作，圖中錯誤的操作是______（寫一點即可）；
（3）糾正錯誤后繼續實驗，將適量沙棘汁倒入燒杯中，并用天平測量燒杯和沙棘汁的總質量，通過加減砝碼的一番操作，當小明將砝碼盒中最小的砝碼放入右盤后，橫梁指針仍如圖甲所示，接下來他應該（ ）；
A. 向右調節平衡螺母
B. 向右移動游碼
C. 取下最小的砝碼后移動游碼
（4）測出燒杯和沙棘汁的總質量為88g后，將燒杯中的一部分沙棘汁倒入量筒，如圖丙所示，測量燒杯和剩余沙棘汁的總質量，天平橫梁平衡時如圖丁所示，則燒杯和剩余沙棘汁的總質量為______g；
（5）小明測得沙棘汁的密度為______。
【答案】（1）零刻度線 右 （2）見解析 （3）B （4）32 （5）1.12g/cm3
【解析】（1）[1]調節天平平衡時，先將天平放在水平桌面上，然后移動游碼到標尺左端的零刻度線處。
[2]圖甲中，分度盤中指針向左偏轉，應向右調節平衡螺母才能讓天平在水平位置平衡。
（2）圖乙中，用手直接拿砝碼，在加減砝碼時，應用鑷子夾取砝碼；天平在使用時，物體應放在天平左盤，砝碼放在天平的右盤，實驗中砝碼放在左盤，燒杯放在右盤。
（3）在右盤中放入最小砝碼后，分度盤中指針偏轉仍向左（如圖甲），說明左盤的質量偏大，應將向右移動游碼，直至天平在水平位置平衡。故AC不符合題意，B符合題意。
故選B。
（4）由圖丙知，量筒的分度值為1mL，量筒中沙棘汁的體積為50mL=50cm3。由圖丁知，燒杯和剩余沙棘汁的總質量
m2=20g+10g+2g=32g
（5）量筒中沙棘汁的質量
m=m1-m2=88g-32g=56g
沙棘汁的密度
13. 小華同學想用“伏安法”來測量定值電阻的阻值，于是他從學校實驗室借了一些器材，連接了如圖甲所示的電路，電源電壓恒定不變。
（1）請用筆畫線代替導線連接實物圖甲，要求電壓表接小量程，閉合開關，向“A”端移動滑動變阻器的滑片能使電流表的示數變大_______；
（2）操作中，小華發現電流表無示數，電壓表接近電源電壓，電路接線完好，兩個電表均無故障，則發生的故障是______；
（3）排除故障后閉合開關，當電壓表示數為2.6V時，電流表示數如圖乙所示，則的阻值為______；
（4）按照上面的操作步驟，小華又測量了一個正常工作電壓為3V的小燈泡的電阻，并繪制了其電流隨電壓變化的圖像（即圖像）如圖丙所示，小華根據小燈泡的圖像，認為電阻的平均值就是小燈泡的電阻。老師指出他的想法是錯誤的，原因是______；
（5）小華想利用如圖丁所示的電路測量未知電阻的阻值。下面是他的實驗過程，請你幫他完成實驗（阻值已知）：
①閉合開關，測出通過已知電阻的電流；
②閉合開關______，測出干路電流I；
③用測得的物理量和已知物理量表示待測電阻______。
【答案】（1） （2）Rx斷路 （3）10 （4）燈泡電阻隨溫度變化而變化，不是定值，計算燈泡電阻的平均值無意義 （5）S1、S2
【解析】（1）滑動變阻器的滑片P向A端移動時，電流表示數變大，此時滑動變阻器接入電路的電阻變小，因此滑動變阻器的A接線柱接入電路，電壓表應該與被測電路并聯，電路連接如圖
（2）閉合開關，電流表無示數，說明電路斷路，電壓表接近電源電壓，說明電壓表串聯接入電路，則與電壓表并聯部分電路斷路，所以電路故障是電阻Rx斷路。
（3）電流表的量程為0-0.6A，分度值為0.02A，示數為0.26A，燈泡的電阻
（4）由于燈泡電阻隨溫度變化而變化，不是定值，因此燈泡的變化圖像不是一條直
線，計算燈泡電阻的平均值無意義，故這種觀點不正確。
（5）①閉合開關，電路為R0的簡單電路，測出通過已知電阻的電流，此時定值電阻兩端的電壓即為電源電壓
②[1]閉合開關S1、S2，兩電阻并聯，測出干路電流I，由于R0兩端的電壓不變，通過的電流不變，則通過Rx的電流
③[2]用測得的物理量和已知物理量表示待測電阻
14. 小明參加學校籃球社團后，通過一段時間的訓練發現籃球氣壓、大小都對運球，投籃或其他籃球動作都有很大的影響。于是小組內同學用7#（標準男子），6#（標準女子）籃球及刻度尺，將氣壓，型號不同的籃球先后在籃球場地上方由靜止釋放，探究其彈性的強弱。實驗數據記錄如下表。
（1）當釋放高度相同時，可根據______比較氣壓不同籃球的彈性。對比實驗數據，可知當氣壓______（選填“較足”或“不足”）籃球彈性更強；
（2）分析實驗數據可得：籃球反彈的高度與釋放的高度和______有關，與______無關。
【答案】（1）反彈高度 較足 （2）釋放高度 籃球的型號
【解析】（1）[1]由表格數據知，當釋放高度相同，相同型號的籃球氣壓不同時，反彈高度不同，所以可根據反彈高度比較氣壓不同籃球的彈性。
[2]同數據知，釋放高度相同時相同型號籃球，氣壓較足時，反彈高度較高，氣壓不足時反彈高度較低，可知氣壓較足籃球彈性更強。
（2）[1]由表格數據知，相同型號、氣壓相同的籃球，從不同高度釋放，反彈的高度不同，說明籃球反彈的高度與釋放的高度有關。[2]不同型號的籃球，釋放高度、氣壓相同時，反彈高度相同，說明籃球反彈的高度與型號無關。
15. 小偉觀看水壺比賽后知道冰壺運動員穿的是兩只完全不同鞋底的冰壺鞋，鞋底分別用橡膠和塑料制成?，F(xiàn)有兩只鞋底花紋相同的“冰壺鞋”A、B，請你幫小偉設計實驗，研究比較A鞋和B鞋哪種鞋在冰面上的滑行性能更好。（設計實驗時，冰面可用瓷磚表面代替。）請寫出實驗步驟（可以配圖）、設計記錄數據的表格和判斷實驗結論的方法，器材自定。
（1）實驗步驟：______；
（2）實驗表格設計：______；
（3）判斷方法：______。
【答案】（1）見解析 （2）
（3）若，則A鞋防滑性能更好；若，則B鞋防滑性能更好；若，則A、B鞋防滑性能一樣。
【解析】（1）實驗步驟：
1．把B放在A上面，用彈簧測力計水平拉動使鞋勻速直線運動，記下彈簧測力計的示數F1；
2．把A放在B上面，用彈簧測力計水平拉動使鞋勻速直線運動，記下彈簧測力計的示數F2.。
（2）根據需要記錄的數據設計表格如下
【小問3詳解】若，則A鞋防滑性能更好；若，則B鞋防滑性能更好；若，則A、B鞋防滑性能一樣。
三、綜合應用
16. 如圖為無人機拍攝的游客在哈爾濱冰雪大世界園區游玩的照片。各景觀幾乎全部用冰建造。冰塊源于松花江水______（填物態變化）形成的厚厚冰層；游客從滑道頂端一路下沖，可盡情感受雪中飛馳的速度與激情，此過程游客重力勢能______，動能______。要通過無人機更近距離的看到主塔“冰雪之冠”景觀，無人機操控者可采取的措施有：______。
【答案】凝固 減少 增大 見解析
【解析】[1]冰塊是液態水凝固而成的。
[2][3]游客從滑道頂端下沖時，質量不變，高度變低，速度變大，所以重力勢能減小，動能增大。
[4]在拍攝時，無人機的攝像關相當于凸透鏡，當物距變小，則像變大，所以想更近距離看到主截“冰雪之冠”景觀，可減小無人機與主塔的距離。
17. 宇宙間的物體，大到天體，小到塵埃都存在互相吸引的力，這就是萬有引力，引力的大小跟這兩個物體的質量乘積成正比，跟它們的距離的二次方成反比。由于地球的吸引而使物體受到的力叫做重力。如果你將來有幸太空旅行，在你加速升空的過程中，你猜想你的重力與在地面上的相比將_____（填“變大”“不變”“變小”），猜想的理由是_____。
【答案】變小 兩物體之間的引力與它們的距離的二次方成反比
【解析】[1][2]自然界中任何兩個物體都是相互吸引的，引力的大小跟這兩個物體的質量的乘積成正比，跟它們距離的二次方成反比。所以如果你將來有幸太空旅行，在加速升空的過程中，重力與在地面上的相比將變小。
18. 短文閱讀
“天宮課堂”
2023年9月21日，“天宮課堂”第四課的“球形火焰”：太空中的火焰燃燒一會兒后會因為缺少氧氣補充而變弱，發出藍色的火焰，呈現球形。
2022年10月22日，“天宮課堂”第三課的“喝果汁實驗”：空間站是微重力環境，僅僅靠吮吸的力量就可以輕松的喝到兩米以外飲水袋中的飲料。
2022年3月23日，“天宮課堂”第二課的“太空拋物”；當王亞平老師將冰墩墩拋出后，冰墩墩實現了牛頓第一定律所描述的現象。
（1）與太空中的火焰燃燒不同，地面上的蠟燭之所以是呈現水滴形，是因為蠟燭燃燒形成的氣體和周圍被加熱的空氣密度______（選填“變大”，“變小”或“不變”）上升，周圍冷空氣過來補充，如此形成了水滴形狀。
（2）太空中僅靠吮吸的力量，就可以輕松的喝到兩米以外飲水袋中的飲料，其原因是______；
（3）冰墩墩被帶上太空，與在地球上相比其質量______（選填“變大”，“變小”或“不變”）；外太空處于微重力狀態，重力幾乎可以忽略不計。當王亞平老師將冰墩墩拋出后，冰墩墩實現了牛頓第一定律所描述的現象，我們看到冰墩墩將近似做______。
【答案】（1）變小 （2）見解析 （3）不變 勻速直線運動
【解析】（1）氣體溫度升高時，體積增大，而質量不變，所以密度變小。
（2）因為空間站是微重力環境，所以在太空中僅靠吮吸的力量，就可以輕松喝到兩米以外飲水袋中的飲料。
（3）[1]質量與空間位置無關，將冰墩墩從地球帶上太空，其質量不變。
[2]外太空中，物體所受的重力幾乎可以忽略不計，則拋出的冰墩墩，幾乎不受到外力的作用，據牛頓第一定律知，它將近似做勻速直線運動。
19. 為了防止電流過大將用電器核心部件燒毀，很多用電器都裝有保險管，如圖甲所示，乙、丙兩圖分別是兩個保險管的截面圖，若兩管內保險絲的材料相同，長度相同，粗細不同，則圖中哪個保險絲接入電路時更易燒斷，為什么？
【答案】見解析
【解析】當導體的材料和長度相同時，其橫截面積越小，電阻越大，所以丙保險絲的電阻比乙的大。當接入相同條件的電路中時，通過保險絲的電流和通電時間相同時，據焦耳定律知，丙產生的熱量更多，更易燒斷。
20. 如圖為制作饸饹的工具，其中壓制工具的手柄可以看成一個杠桿，下圖為其簡化圖，請在下圖中畫出作用在A點的最小動力和動力臂。
【答案】
【解析】由題可知，阻力和阻力臂一定，根據杠桿平衡條件可知，動力臂越長，動力越??；由圖可知，OA即為最長的動力臂，與之對應的動力即為最小動力，故作圖如下：
21. 2023年極度寒潮天氣給我國大部帶來降雪，如圖是一種手扶式滾刷掃雪機。它能輕巧靈活地清掃道路上的積雪，其部分技術參數如表。掃雪機靜止在水平地面時，它與地面的接觸總面積為，g取。請你計算：
（1）掃雪機靜止在水平地面時，對地面壓強；
（2）掃雪機不掃雪，在道路上以最大速度勻速直線行駛時所受的阻力。
【答案】（1） （2）
【解析】（1）掃雪機靜止在水平地面時，對地面的壓強為
（2）掃雪機不掃雪，在道路上以最大速度勻速直線行駛時所受的牽引力為
掃雪機做勻速直線運動時，受到的阻力和牽引力是一對平衡力，阻力大小為
22. 如圖甲所示為一款新型電餅鐺，該電餅鐺具有簡單易用，升溫快速，清洗方便等特點，R上、R下均為電熱絲。上下盤同時加熱時的電功率為2200W，且上、下盤的加熱功率相同。（電阻不隨溫度變化）。求：
（1）R上的電阻；
（2）上、下盤同時加熱時電餅鐺工作時的總電流；
（3）電餅鐺上、下盤同時工作時，將100g的面片從20℃加熱到180℃用時40s，則該電餅鐺高溫擋的熱效率是多少？[c面片＝3.3×103J/（kg·℃）]
【答案】（1）44Ω；（2）10A；（3）60%
【解析】解：由圖知道，上下盤同時加熱時，電阻R1和R2是并聯連接。
（1）由上下盤同時加熱時的電功率為2200W，且上、下盤的加熱功率相同知道，上盤的加熱功率
由知道，R上的電阻
（2）由P＝UI知道，上、下盤同時加熱時電餅鐺工作時的總電流
（3）面片吸收的熱量
由 知道，電餅鐺高溫擋消耗的電能
W＝P總t＝2200W×40s＝8.8×104J
該電餅鐺高溫擋的熱效率
答：（1）R上的電阻為44Ω；
（2）上、下盤同時加熱時電餅鐺工作時的總電流為10A；
（3）該電餅鐺高溫擋的熱效率是60%。實驗次數
入射角
反射角
1
30°
30°
實驗序號
球的型號
釋放的高度/cm
氣壓較足時反彈高度/m
氣壓不足時反彈高度/m
1
7#
2
1.5
1.3
2
7#
1.8
1.3
1.2
3
6#
2
1.5
1.3
4
6#
1.8
1.3
1.2
序號
壓力大小
接觸面
測力計的示數F/N
1
2
序號
壓力大小
接觸面
測力計的示數F/N
1
2
自身質量
200kg
不掃雪時行駛功率
500W
掃雪時總功率
4kW
最大行駛速度
1m/s
