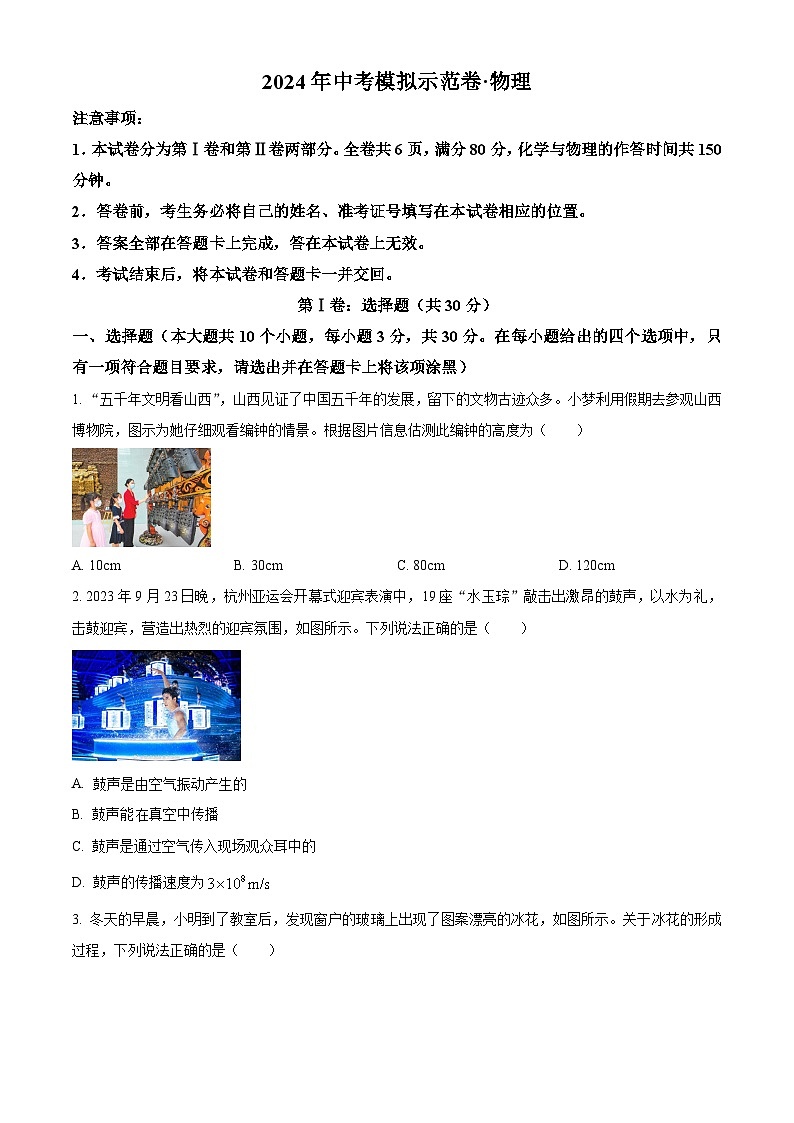

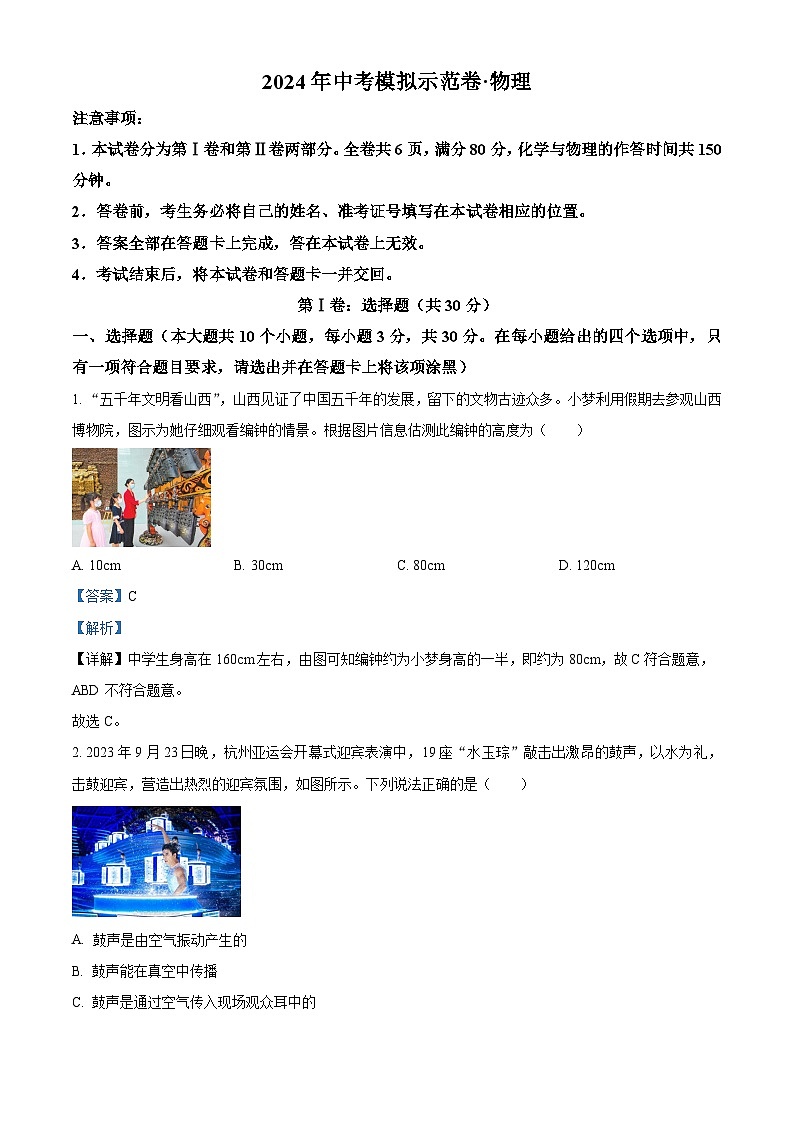

2024年山西省晉城市澤州市多校中考模擬示范物理試題（原卷版+解析版）

這是一份2024年山西省晉城市澤州市多校中考模擬示范物理試題（原卷版+解析版），文件包含精品解析2024年山西省晉城市澤州市多校中考模擬示范物理試題原卷版docx、精品解析2024年山西省晉城市澤州市多校中考模擬示范物理試題解析版docx等2份試卷配套教學資源，其中試卷共27頁， 歡迎下載使用。
1．本試卷分為第Ⅰ卷和第Ⅱ卷兩部分。全卷共6頁，滿分80分，化學與物理的作答時間共150分鐘。
2．答卷前，考生務必將自己的姓名、準考證號填寫在本試卷相應的位置。
3．答案全部在答題卡上完成，答在本試卷上無效。
4．考試結束后，將本試卷和答題卡一并交回。
第Ⅰ卷：選擇題（共30分）
一、選擇題（本大題共10個小題，每小題3分，共30分。在每小題給出的四個選項中，只有一項符合題目要求，請選出并在答題卡上將該項涂黑）
1. “五千年文明看山西”，山西見證了中國五千年的發展，留下的文物古跡眾多。小夢利用假期去參觀山西博物院，圖示為她仔細觀看編鐘的情景。根據圖片信息估測此編鐘的高度為（ ）
A. 10cmB. 30cmC. 80cmD. 120cm
【答案】C
【解析】
【詳解】中學生身高在160cm左右，由圖可知編鐘約為小夢身高的一半，即約為80cm，故C符合題意，ABD不符合題意。
故選C。

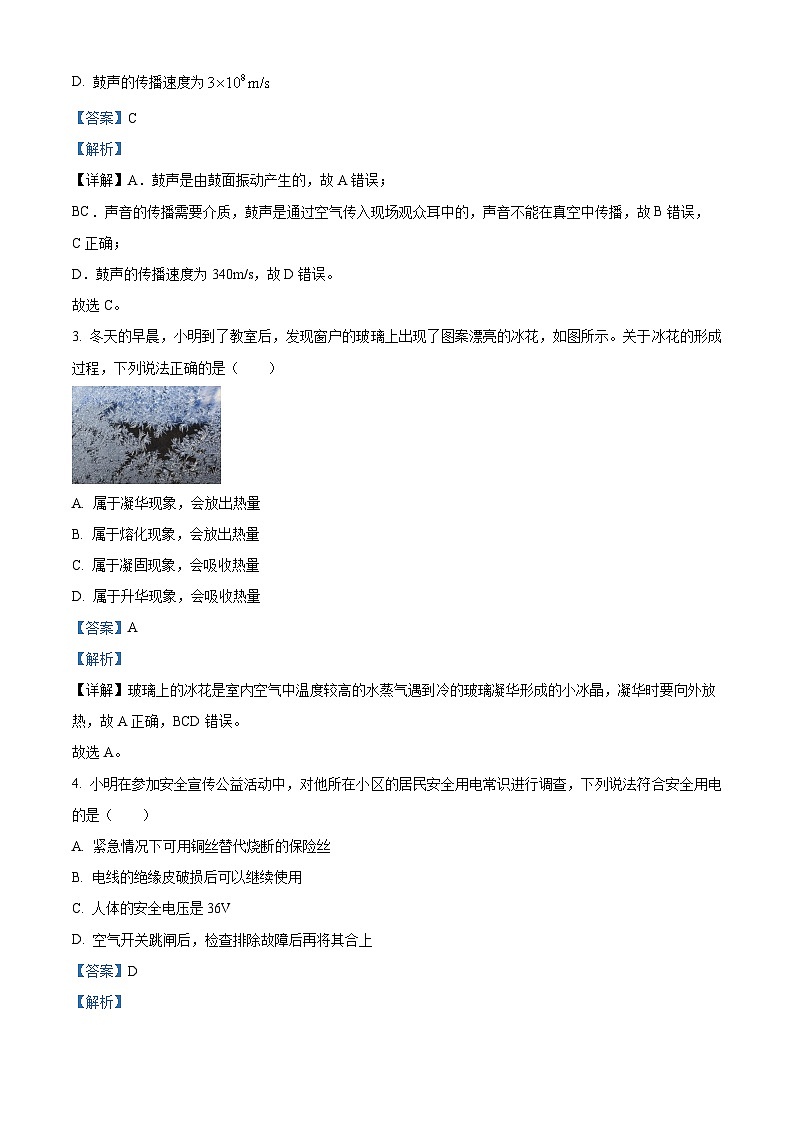

2. 2023年9月23日晚，杭州亞運會開幕式迎賓表演中，19座“水玉琮”敲擊出激昂的鼓聲，以水為禮，擊鼓迎賓，營造出熱烈的迎賓氛圍，如圖所示。下列說法正確的是（ ）
A. 鼓聲是由空氣振動產生的
B. 鼓聲能在真空中傳播
C. 鼓聲是通過空氣傳入現場觀眾耳中的
D. 鼓聲的傳播速度為
【答案】C
【解析】
【詳解】A．鼓聲是由鼓面振動產生的，故A錯誤；
BC．聲音的傳播需要介質，鼓聲是通過空氣傳入現場觀眾耳中的，聲音不能在真空中傳播，故B錯誤，C正確；
D．鼓聲的傳播速度為340m/s，故D錯誤。
故選C。

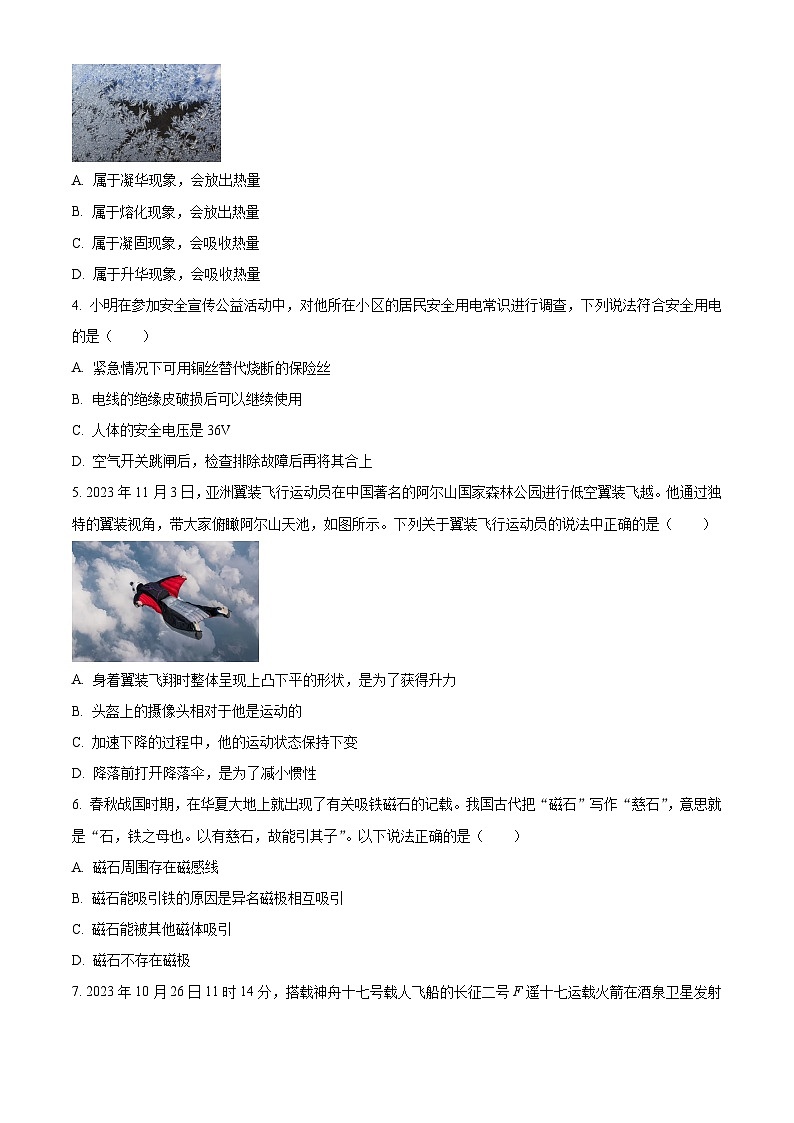

3. 冬天的早晨，小明到了教室后，發現窗戶的玻璃上出現了圖案漂亮的冰花，如圖所示。關于冰花的形成過程，下列說法正確的是（ ）
A. 屬于凝華現象，會放出熱量
B. 屬于熔化現象，會放出熱量
C. 屬于凝固現象，會吸收熱量
D. 屬于升華現象，會吸收熱量
【答案】A
【解析】
【詳解】玻璃上的冰花是室內空氣中溫度較高的水蒸氣遇到冷的玻璃凝華形成的小冰晶，凝華時要向外放熱，故A正確，BCD錯誤。
故選A。
4. 小明在參加安全宣傳公益活動中，對他所在小區的居民安全用電常識進行調查，下列說法符合安全用電的是（ ）
A. 緊急情況下可用銅絲替代燒斷的保險絲
B. 電線的絕緣皮破損后可以繼續使用
C. 人體的安全電壓是36V
D. 空氣開關跳閘后，檢查排除故障后再將其合上
【答案】D
【解析】

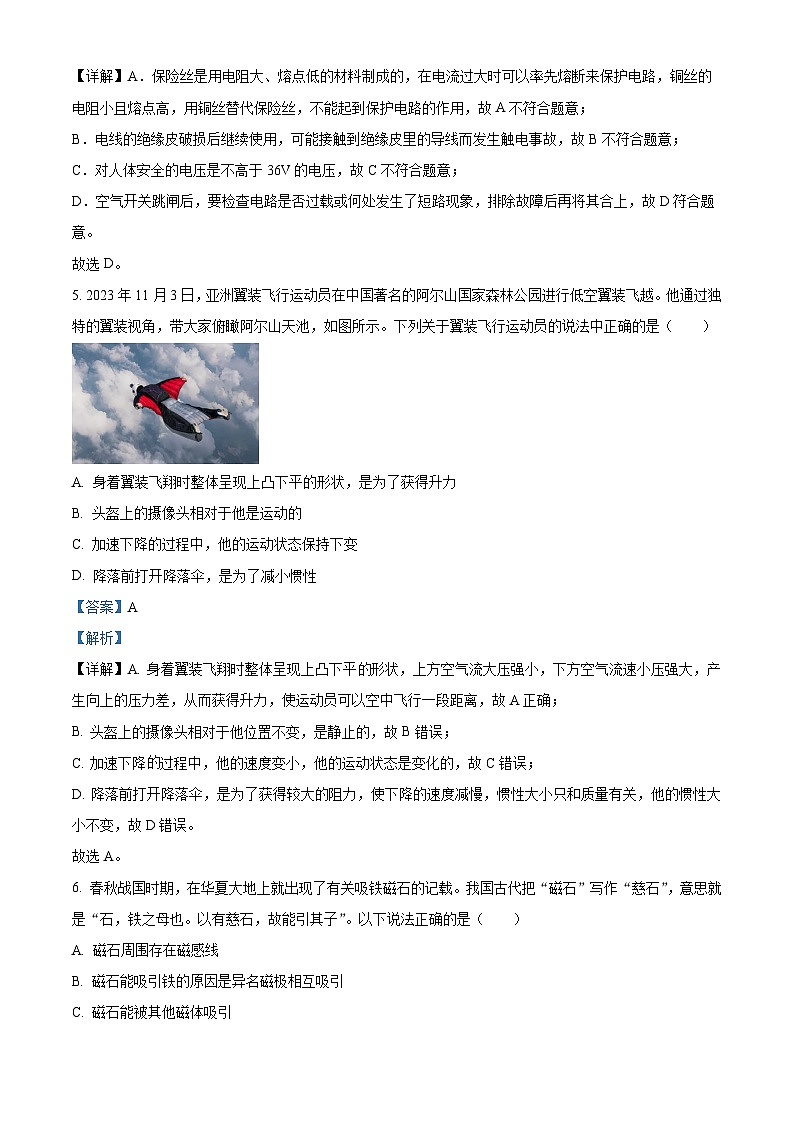

【詳解】A．保險絲是用電阻大、熔點低的材料制成的，在電流過大時可以率先熔斷來保護電路，銅絲的電阻小且熔點高，用銅絲替代保險絲，不能起到保護電路的作用，故A不符合題意；
B．電線的絕緣皮破損后繼續使用，可能接觸到絕緣皮里的導線而發生觸電事故，故B不符合題意；
C．對人體安全的電壓是不高于36V的電壓，故C不符合題意；
D．空氣開關跳閘后，要檢查電路是否過載或何處發生了短路現象，排除故障后再將其合上，故D符合題意。
故選D。
5. 2023年11月3日，亞洲翼裝飛行運動員在中國著名的阿爾山國家森林公園進行低空翼裝飛越。他通過獨特的翼裝視角，帶大家俯瞰阿爾山天池，如圖所示。下列關于翼裝飛行運動員的說法中正確的是（ ）
A. 身著翼裝飛翔時整體呈現上凸下平的形狀，是為了獲得升力
B. 頭盔上的攝像頭相對于他是運動的
C. 加速下降的過程中，他的運動狀態保持下變
D. 降落前打開降落傘，是為了減小慣性
【答案】A
【解析】
【詳解】A. 身著翼裝飛翔時整體呈現上凸下平形狀，上方空氣流大壓強小，下方空氣流速小壓強大，產生向上的壓力差，從而獲得升力，使運動員可以空中飛行一段距離，故A正確；
B. 頭盔上的攝像頭相對于他位置不變，是靜止的，故B錯誤；
C. 加速下降過程中，他的速度變小，他的運動狀態是變化的，故C錯誤；
D. 降落前打開降落傘，是為了獲得較大的阻力，使下降的速度減慢，慣性大小只和質量有關，他的慣性大小不變，故D錯誤。
故選A。
6. 春秋戰國時期，在華夏大地上就出現了有關吸鐵磁石的記載。我國古代把“磁石”寫作“慈石”，意思就是“石，鐵之母也。以有慈石，故能引其子”。以下說法正確的是（ ）
A. 磁石周圍存在磁感線
B. 磁石能吸引鐵的原因是異名磁極相互吸引
C. 磁石能被其他磁體吸引
D. 磁石不存在磁極
【答案】C
【解析】
【詳解】A．磁感線是為了描述磁場建立的理想化模型，并不真實存在，磁石周圍存在磁場，但是沒有磁感線，故A錯誤；
B．磁石能吸引鐵，是因為磁石具有吸引鐵、鈷、鎳一類物質的性質，故B錯誤；
CD．磁石是磁體，任何磁體都有兩個磁極，由于異名磁極相互吸引，所以，磁石能被其他磁體吸引，故C正確，D錯誤。
故選C。

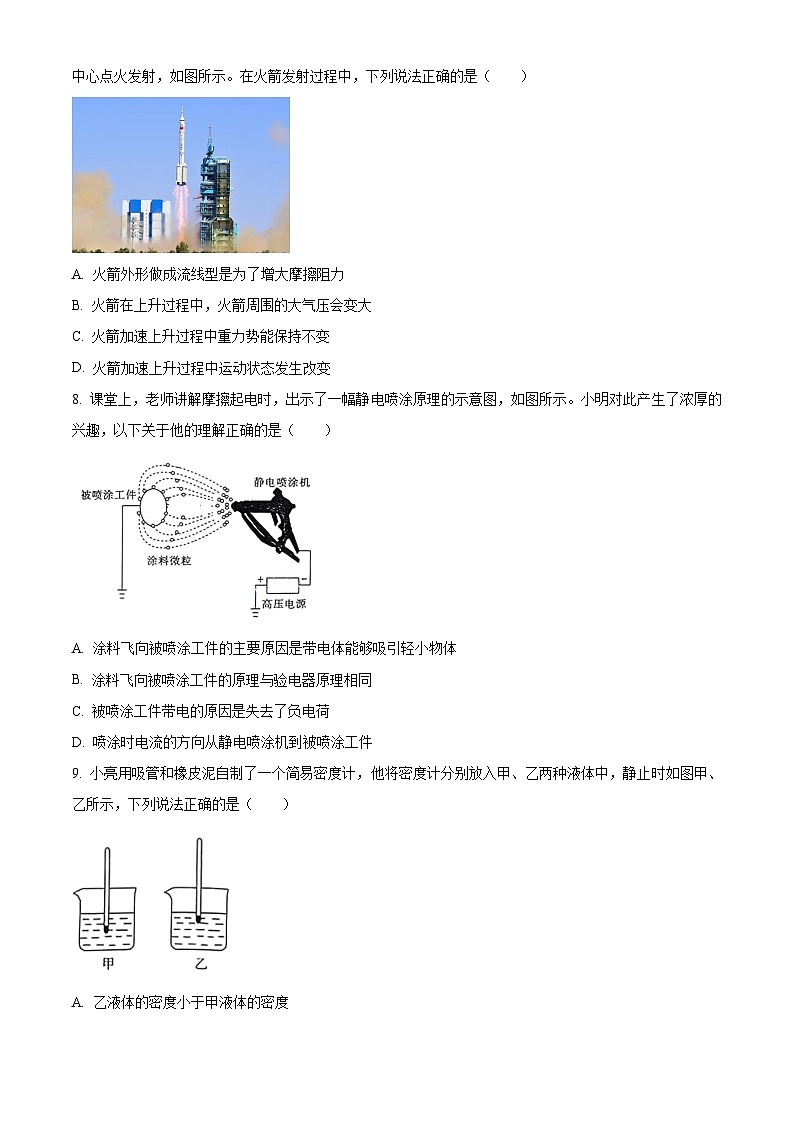

7. 2023年10月26日11時14分，搭載神舟十七號載人飛船的長征二號F遙十七運載火箭在酒泉衛星發射中心點火發射，如圖所示。在火箭發射過程中，下列說法正確的是（ ）
A. 火箭外形做成流線型是為了增大摩擦阻力
B. 火箭在上升過程中，火箭周圍的大氣壓會變大
C. 火箭加速上升過程中重力勢能保持不變
D. 火箭加速上升過程中運動狀態發生改變
【答案】D
【解析】
【詳解】A．火箭外形做成流線型是為了減小與空氣的摩擦阻力，故A錯誤；
B．火箭在上升過程中，火箭周圍的大氣速度增大，大氣壓會變小，故B錯誤；
C．火箭加速上升過程中質量不變，高度增高，重力勢能增大，故C錯誤；
D．火箭加速上升過程中速度增大，運動狀態發生改變，故D正確。
故選D。
8. 課堂上，老師講解摩擦起電時，出示了一幅靜電噴涂原理的示意圖，如圖所示。小明對此產生了濃厚的興趣，以下關于他的理解正確的是（ ）
A. 涂料飛向被噴涂工件的主要原因是帶電體能夠吸引輕小物體
B. 涂料飛向被噴涂工件的原理與驗電器原理相同
C. 被噴涂工件帶電的原因是失去了負電荷
D. 噴涂時電流的方向從靜電噴涂機到被噴涂工件
【答案】C
【解析】
【詳解】ABC．靜電噴涂時，使噴出的涂料小液滴由于得到電子而帶負電，被噴涂工件失去電子（負電荷）帶上正電荷，涂料飛向被噴涂工件的主要原因是異種電荷相互吸引，而驗電器原理是同種電荷相互排斥，所以涂料飛向被噴涂工件的原理與驗電器原理不同。故AB錯誤，C正確；
D．涂料小液滴帶負電向被噴涂工件運動，規定正電荷定向移動的方向為電流的方向，負電荷定向移動的方向與電流方向相反，所以噴涂時電流的方向是從被噴涂工件到靜電噴涂機，故D錯誤。
故選C。
9. 小亮用吸管和橡皮泥自制了一個簡易密度計，他將密度計分別放入甲、乙兩種液體中，靜止時如圖甲、乙所示，下列說法正確的是（ ）
A. 乙液體的密度小于甲液體的密度
B. 密度計在乙液體中受到的重力等于浮力
C. 密度計在乙液體中排開的液體所受重力更大
D. 密度計在甲液體中排開的液體所受重力小于密度計所受的重力
【答案】B
【解析】
【詳解】AB．密度計分別放入甲、乙兩種液體中均漂浮，浮力等于重力，重力不變，則受到的浮力相同；根據，密度計在甲液體中排開的液體體積較大，則甲液體的密度小于乙液體的密度。故A錯誤，B正確；
C．根據阿基米德原理，受到的浮力相同，則排開的液體所受重力相同，故C錯誤；
D．密度計分別放入甲、乙兩種液體中均漂浮，浮力等于重力，且根據阿基米德原理，則密度計在甲液體中排開的液體所受重力等于密度計所受的重力，故D錯誤。
故選B。
10. 公共場所嚴禁吸煙。創新小組設計了一種簡易煙霧報警控制器，如圖所示。電路中為定值電阻，R為光敏電阻，其阻值隨光照強度的增大而減小，煙霧濃度增大到一定程度時會使顯示表盤的示數增大到一定值從而觸發警報，以下說法中正確的是（ ）
A. 顯示表盤是由電流表改裝而來的
B. 當煙霧濃度增大時，R的阻值減小
C. 當煙霧濃度增大時，電路中消耗的功率減小
D. 要使其在煙霧濃度更大時才報警，應該減小的阻值
【答案】C
【解析】
【詳解】A．顯示表盤與光敏電阻R并聯，所以是電壓表改裝而來，故A錯誤；
BC．由電路圖可知，R與R0串聯，電壓表測R兩端的電壓，因光敏電阻的阻值隨光照強度的增大而減小，所以，當煙霧增大時，光敏電阻R的阻值增大，電路中的總電阻增大，由可知，電路中的電流減小，由可知電路中消耗的功率減小，故B錯誤，C正確；
D．減小R0的阻值，使光敏電阻在相同情況下，分得的電壓變大，使電壓表指針更容易擺到指定區域，能做到使煙霧較淡時觸發報警系統，故D錯誤。
故選C。
第Ⅱ卷：非選擇題（共50分）
二、實驗探究（本大題共5個小題，11小題4分，12、13小題各6分，14、15小題各4分，共24分）
11. “牛頓”學習小組利用如圖所示裝置探究“凸透鏡成像的規律”。
（1）將蠟燭、凸透鏡和光屏依次放在光具座上，點燃蠟燭后，調整它們的高度，使?fàn)T焰、凸透鏡和光屏三者的中心大致在______。
（2）蠟燭、凸透鏡和光屏在如圖所示位置時，光屏上恰好得到一個清晰的像，生活中的______（選填“照相機”“投影儀”或“放大鏡”）就是利用了這個成像原理；如果此時用遮光板將凸透鏡上半部分遮擋，則光屏上______（選填“能”或“不能”）呈現燭焰清晰的像。
（3）若在圖中凸透鏡和蠟燭之間放置一個近視眼鏡片，為了再次得到清晰的像，應將光屏向______（選填“左”或“右”）移動。
【答案】 ①. 同一高度上 ②. 照相機 ③. 能 ④. 右
【解析】
【詳解】（1）[1]為了使像能始終成在光屏的中心，點燃蠟燭后，要調整它們的高度，使?fàn)T焰、凸透鏡和光屏三者的中心大致在同一高度上。
（2）[2]蠟燭、凸透鏡和光屏在如圖所示位置時，光屏上恰好得到一個清晰的像，此時，物距大于像距，所以成的是倒立、縮小的實像，生活中的照相機就是利用了這個成像原理。
[3]如果此時用遮光板將凸透鏡上半部分遮擋，擋住了一部分成像光線，但是經過凸透鏡下半部分的光線仍可以會聚成像，則光屏上能呈現燭焰清晰的像。
（3）[4]近視鏡片是凹透鏡，對光起發散作用，若在圖中凸透鏡和蠟燭之間放置一個近視眼鏡片，會使光線延遲會聚成像，使像距變大，為了再次得到清晰的像，應將光屏向右移動。
12. 山西汾酒以清香型香氣著名，小明在實驗室想利用所學知識測量汾酒的密度。
（1）把天平放在水平臺上，將______移到標尺左端的零刻度線處，發現指針靜止時如圖甲所示，此時應將平衡螺母向______（選填“左”或“右”）調節，使天平平衡；
（2）取適量汾酒倒入燒杯，用天平測量燒杯和汾酒的總質量．當天平平衡時，放在右盤中的砝碼和游碼的位置如圖乙所示；然后將燒杯中部分汾酒倒入量筒中，再次測出燒杯和剩余汾酒的總質量為31g，則量筒中汾酒的質量是______g；
（3）量筒中汾酒的體積如圖丙所示，量筒中汾酒的體積是______，請你計算出汾酒的密度是______；在將燒杯中部分汾酒倒入量筒中時，不慎將少量汾酒沾在量筒口的內壁上，則測得的汾酒密度將會______（選填“偏小”“不變”或“偏大”）。
【答案】 ①. 游碼 ②. 右 ③. 63 ④. 40 ⑤. 0.8×103 ⑥. 偏大
【解析】
【詳解】（1）[1]調節天平平衡時，應將天平放在水平臺上，并把游碼移到標尺左端零刻度線處。
[2]指針指在分度盤的左側，左邊重，故應將平衡螺母向右調節。
（2）[3]在使用天平的過程中，物體放在天平的左盤，砝碼放在天平的右盤；汾酒和燒杯總質量
（3）[4]根據圖丙讀出，汾酒的體積
V=40mL=40cm3
[5]倒入量筒中汾酒的質量
汾酒的密度為
[6]如果不慎將少量汾酒沾在量筒口的內壁上，則測出的體積偏小了，則根據可得，測出的汾酒密度偏大。
13. 小偉在“測量小燈泡電阻”的實驗中（電源電壓U保持不變，燈泡額定電壓為2.5V）：
（1）連接電路時，開關應該______；
（2）圖甲是他連接的實驗電路，其中有一根導線連接錯誤。請你在錯誤的導線上畫“×”，并用筆畫線代替導線畫出正確的導線______；
（3）電路連接正確后，閉合開關，小偉移動滑片，取得多組電壓和電流值記錄在下表，當電壓表示數為2.5V時，電流表示數如圖乙所示，則小燈泡此時的阻值______。請你根據表中的數據在圖丙中作出對應的圖像______；
（4）根據表格和圖像可以歸納出燈絲的電阻的變化規律是______。
【答案】 ①. 斷開 ②. ③. 5 ④. ⑤. 燈絲的電阻隨溫度升高而變大
【解析】
【詳解】（1）[1]為保護電路，連接電路時，開關應該斷開。
（2）[2]滑動變阻器應按照“一上一下”的原則選擇接線柱串聯到電路中，如下圖所示：
（3）[3]當電壓表示數為2.5V時，電流表示數如圖乙所示，選用小量程，分度值為0.02A，示數為0.5A，則小燈泡此時的阻值為
[4]根據表格中數據描點連線作出對應的圖像如下：
（4）[5]根據表格和圖像可以得出：燈絲的電阻隨溫度升高而變大。
14. 投擲實心球是中考體育選考項目之一，“追夢”小組的同學們設計并探究實心球投擲距離受哪些因素影響，其過程如下。
（1）圖甲為實心球出手后的運動原理示意圖，其中v0是實心球出手瞬間的速度，是出手角度，h是出手高度。由圖甲分析可知，實心球在運動過程中的動能變化情況是______；
（2）圖乙為投擲距離s隨出手角度變化的圖像，由圖乙可知，當角度增大時，實心球的投擲距離______；角度______°時，投擲距離s最大；
（3）如果要探究投擲距離s是否與出手高度h有關，應控制______相同。
【答案】 ①. 先減小后增大 ②. 先增大后減小 ③. 40 ④. 出手速度和出手角度
【解析】
【詳解】（1）[1] 實心球在出手后只有重力做功，實心球的機械能總量保持不變，根據圖甲運動原理圖，實心球從出手到最高點的運動過程中，實心球的高度增大，動能轉化為重力勢能，實心球的動能減小，重力勢能增大；實心球從最高點到落地的運動過程中，實心球的高度減少，重力勢能轉化為動能，實心球的動能增大，重力勢能減小。所以實心球在運動過程中的動能變化情況是先減小增大。
（2）[2][3] 根據圖乙中的曲線圖可知，當出手角度增大時，實心球的投擲距離的變化情況是先增大后減小，當出手角度40°時，投擲距離s最大。
（3）[4] 根據控制變量法，如果要探究投擲距離s是否與出手高度h有關時，需要控制其它影響因素保持不變，投擲距離s還可能受到投擲角度和出手速度的影響，所以探究過程中應控制投擲角度和出手速度相同。
15. 超市里有三種容積相同但品牌不同的保溫杯，小明想通過探究知道哪一種保溫杯的保溫性能更好。請你為小明設計實驗完成實驗探究。
（1）實驗器材：_____________。
（2）實驗步驟：____________。
（3）實驗結論：___________。
【答案】 ①. 三支相同的溫度計，熱水 ②. 見詳解 ③. 見詳解
【解析】
【詳解】（1）[1]實驗器材：三支相同的溫度計，熱水。
（2）[2]實驗過程：①將三個保溫杯放在相同環境中，同時向三個保溫杯中加滿初溫相同的水，蓋上杯蓋；②經過相同時間后，同時測出三個保溫杯中水的末溫為t1、t2和t3，比較三個保溫杯中水的末溫t1、t2和t3。
（3）[3]實驗結論：經過相同的時間，末溫越高的保溫杯散失熱量越少，因此末溫越高的保溫杯保溫性能越好。
三、綜合應用（本大題共7小題，16小題4分，17小題2分，18、19小題各4分，20小題2分，21、22小題各5分，共26分）
16. “熱愛勞動”是學生必備素養之一。星期天小明在家里跟著美食主播學習做醬大骨。小明用刀把蒜拍碎，這說明了力可以改變物體的______。小明用的菜刀被磨得很鋒利，目的是增大______；用醬料腌制棒骨4個小時，這樣棒骨比較入味。“入味”說明了分子____________；棒骨入鍋后，大火燒開，然后轉中火慢燉，這主要是因為湯汁沸騰后持續吸熱，溫度______（選填“升高”“不變”或“降低”）。
【答案】 ①. 形狀 ②. 壓強 ③. 在不停地做無規則運動 ④. 不變
【解析】
【詳解】[1]小明用刀把蒜拍碎，蒜受到刀對它力的作用而變碎，這說明了力可以改變物體的形狀。
[2]小明用的菜刀被磨得很鋒利，目的是通過減小受力面積來增大壓強。
[3]“入味”是擴散現象結果，說明了分子在不停地做無規則運動。
[4]棒骨入鍋后，大火燒開，然后轉中火慢燉，這主要是因為湯汁沸騰后持續吸熱，溫度保持不變，用中火使湯保持沸騰即可，還可以節約燃料。
17. 河曲河燈會是國家級非物質文化遺產之一。如圖所示，這是燈會的照片，小明發現有一盞燈忽亮忽滅，其他燈亮度不發生變化，于是他判斷燈的連接方式為______（選填“串聯”或“并聯”），他判斷的依據是______。
【答案】 ①. 并聯 ②. 這些燈的工作互不影響
【解析】
【詳解】[1][2]有一盞燈忽亮忽滅，其他燈亮度不發生變化，說明這些燈的工作互不影響，所以它們的連接方式是并聯。
18. 閱讀短文，回答問題。
山西風電
2023年10月30日。來自山西省風光電研討會的消息，山西省風電總裝機容量已達到1299．6萬千瓦。山西已成為我國千萬千瓦級的風電基地之一。
風是一種能量巨大的能源。有人估計過，地球上可用來發電的風力資源約有100億千瓦，幾乎是全世界水力發電量的10倍。全世界每年燃燒煤所獲得的能量，僅僅只是風力在一年內所提供能量的三分之一。因此，國內外都很重視開發風能，利用風力來發電。
風吹葉片轉動帶動發電機轉動，把風的機械能轉化為電能，這就是風力發電。風力發電不需要使用燃料，因此不會產生輻射或空氣污染。由于風力發電機將一部分風的機械能轉化為電能，這樣就可以有效地降低風速，減小風的破壞力。

（1）風力發電的優點是______（任寫一個即可）。
（2）風力發電是把______能轉化為電能。風力發電機的原理是英國科學家______發現的電磁感應
（3）若將地球上可用來發電的風力資源全部利用，并且將其全部轉化為電能，則每小時發的電可以供______戶家庭使用一天。（假設一戶家庭每天用電量為5kW·h）
【答案】 ①. 綠色環保 ②. 機械 ③. 法拉第 ④.
【解析】
【詳解】（1）[1]風力發電不需要使用燃料，因此不會產生輻射或空氣污染，所以風力發電的優點是綠色環保。
（2）[2]風吹葉片轉動帶動發電機轉動，把風的機械能轉化為電能，所以風力發電是把機械能轉化為電能。
[3]風力發電機的工作原理是英國物理學家法拉第發現的電磁感應現象。
（3）[4]每小時發的電量
可以供
戶家庭使用一天。
19. 汽車上的頭枕（圖甲）、安全帶（圖乙）等必要的安全設施非常重要。當兩輛車發生追尾事故時，前方的車輛內的頭枕可以保護人的頭部及頸椎，同時后方車輛內的安全帶能夠保護人體。請你任選“安全帶”或者“頭枕”說一說在追尾事故中，它所能起到保護作用的原因。
【答案】見解析
【解析】
【詳解】當汽車行駛時，司機和車一起向前運動，當兩輛車發生追尾事故時，后方的車突然停止運動，司機由于慣性要保持原來的運動狀態繼續向前運動，系上安全帶可以防止司機由于慣性向前運動撞到車身而受傷。
20. 如圖所示，這是常見的核桃夾，如果將核桃放在夾子里的B處，請你畫出作用在A點最小力F的示意圖。（保留作圖痕跡）
【答案】
【解析】
【詳解】阻力和阻力臂一定，動力臂越長，動力越小；連接OA，即為最長的動力臂，與之垂直的力即為最小的動力F，要夾開核桃，夾子上邊的桿應該向下運動，所以力應該斜向下，故作圖如下：
溫馨提示：21、22小題，解題過程要有必要的文字說明、計算公式和演算步驟，只寫最后結果不得分。
21. 如圖所示，這是我們在街道上常見的防霾神器——霧炮車，該車自身質量2.4噸，水箱容積，輪胎與地面的總接觸面積為，求解下列問題。（水的密度為，g取10N/kg）
（1）霧炮車裝滿水靜止在水平地面上時，對水平地面的壓強是多少？
（2）霧炮車邊勻速行進邊噴灑防霾水霧時，通過1800m的復興街用時10min，則這段路程中，該車的平均速度是多少？
（3）若霧炮車在復興街噴灑防霾水霧勻速行進時，所受的平均阻力為2000N，則這段路該車的牽引力做功的功率大約是多少？
【答案】（1）；（2）；（3）
【解析】
【詳解】解：（1）霧炮車裝滿水時，水的質量為
霧炮車裝滿水靜止在水平地面上時，對水平地面的壓強是
（2）該車的平均速度是
（3）霧炮車做勻速直線運動時，受到的牽引力和阻力是一對平衡力，大小相等，牽引力大小為
這段路該車的牽引力做功的功率大約是
答：（1）霧炮車裝滿水靜止在水平地面上時，對水平地面的壓強是；
（2）這段路程中，該車的平均速度是；
（3）這段路該車的牽引力做功的功率大約是。
22. 電飯鍋是家中常用的用電器，下表是小宇家中一臺電飯鍋的部分銘牌。該電飯鍋內部有、兩根電熱絲和、兩個開關，其中為主加熱板（不考慮溫度對電阻的影響），為溫控開關。
（1）請結合所學電學知識，推測電飯鍋內部電路情況，畫出電路圖，并結合所畫的電路圖說明開關在何種狀態時電飯鍋處于加熱狀態；
（2）試求阻值的大小；
（3）某一天，小宇斷開家中其他用電器，只接通電飯鍋且處于加熱狀態，發現家中標有“220V；10（20）A；3000r/（kW·h）”的電能表在5min內轉了200圈，電飯鍋此時的實際加熱功率是多少？
【答案】（1）如圖所示
或
開關S閉合S0斷開為保溫狀態，開關S、S0都閉合是加熱狀態；（2）1100Ω（圖一）或1045Ω（圖二）；（3）800W。
【解析】
【詳解】解：（1）如圖所示
或
開關S閉合S0斷開為保溫狀態，開關S、S0都閉合是加熱狀態。
（2）圖一：開關S閉合S0斷開為保溫狀態，電路中只有工作，由可知
圖二：開關S閉合S0斷開為保溫狀態，、串聯，電路總電阻為
開關S、S0都閉合是加熱狀態，電路中只有工作，的電阻為
此時電阻為
（3）電能表轉200圈消耗的電能為
由可知，功率為
答：（1）如圖所示
或
開關S閉合S0斷開為保溫狀態，開關S、S0都閉合是加熱狀態；
（2）阻值為1100Ω（圖一）或1045Ω（圖二）；
（3）電飯鍋此時的實際加熱功率是800W。次數
電壓U/V
電流I/A
電阻R/Ω
燈泡的亮度
1
1.0
0.26
3.85
幾乎不亮
2
2.0
0.42
4.76
較暗
3
2.5
亮
4
3.0
0.52
5.77
很亮
額定電壓
220V
頻率
50Hz
額定功率
加熱
880W
保溫
44W
