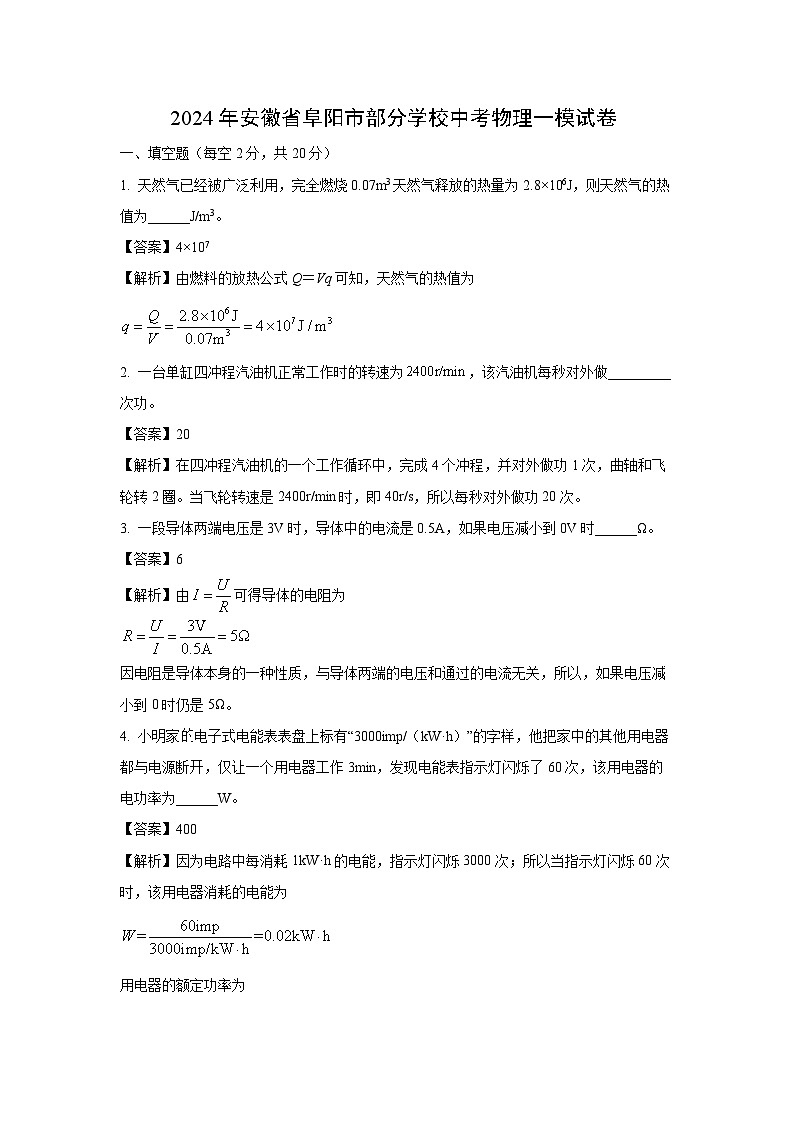

[物理][一模]安徽省阜陽市部分學校2024年中考試題(解析版)

這是一份[物理][一模]安徽省阜陽市部分學校2024年中考試題(解析版)，共15頁。試卷主要包含了填空題，選擇題，實驗和作圖題等內容，歡迎下載使用。
1. 天然氣已經被廣泛利用，完全燃燒0.07m3天然氣釋放的熱量為2.8×106J，則天然氣的熱值為______J/m3。
【答案】4×107
【解析】由燃料的放熱公式Q＝Vq可知，天然氣的熱值為
2. 一臺單缸四沖程汽油機正常工作時的轉速為，該汽油機每秒對外做_________次功。
【答案】20
【解析】在四沖程汽油機的一個工作循環中，完成4個沖程，并對外做功1次，曲軸和飛輪轉2圈。當飛輪轉速是2400r/min時，即40r/s，所以每秒對外做功20次。
3. 一段導體兩端電壓是3V時，導體中的電流是0.5A，如果電壓減小到0V時______Ω。
【答案】6
【解析】由可得導體的電阻為
因電阻是導體本身的一種性質，與導體兩端的電壓和通過的電流無關，所以，如果電壓減小到0時仍是5Ω。
4. 小明家電子式電能表表盤上標有“3000imp/（kW·h）”的字樣，他把家中的其他用電器都與電源斷開，僅讓一個用電器工作3min，發現電能表指示燈閃爍了60次，該用電器的電功率為______W。
【答案】400
【解析】因?yàn)殡娐分忻肯?kW·h的電能，指示燈閃爍3000次；所以當指示燈閃爍60次時，該用電器消耗的電能為
用電器的額定功率為

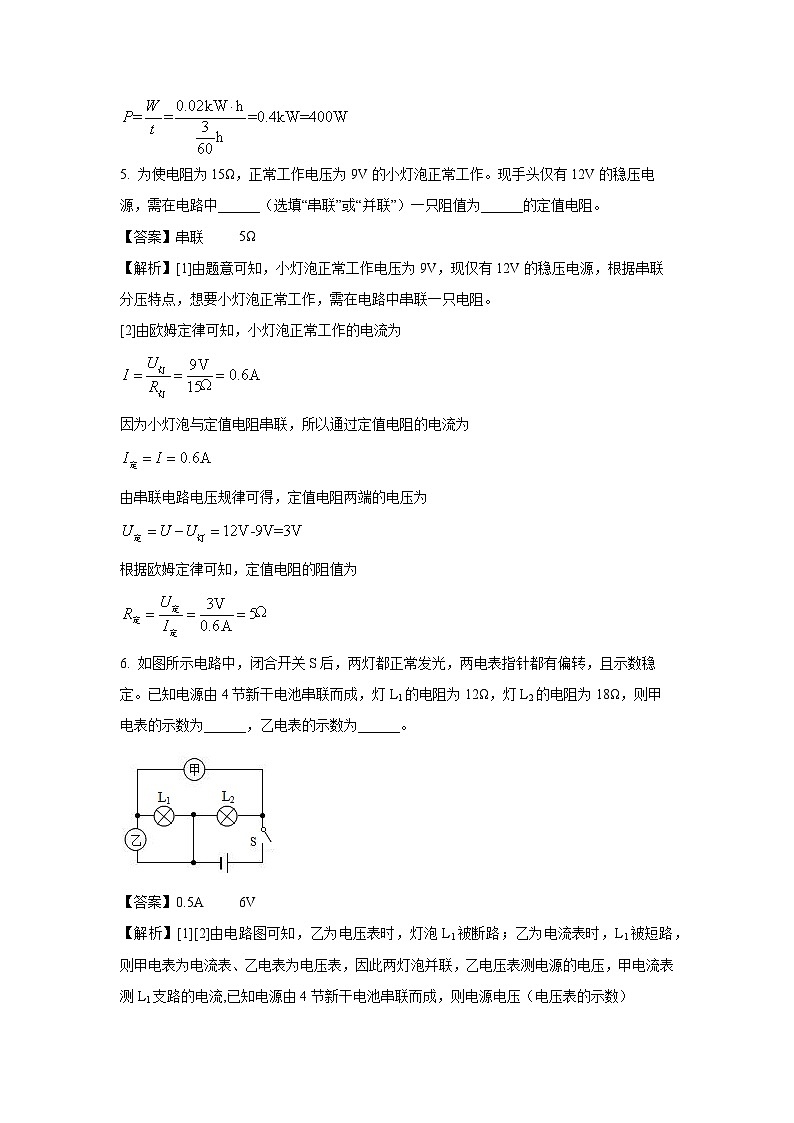

5. 為使電阻為15Ω，正常工作電壓為9V的小燈泡正常工作?，F(xiàn)手頭僅有12V的穩壓電源，需在電路中______（選填“串聯”或“并聯”）一只阻值為______的定值電阻。
【答案】串聯 5Ω
【解析】[1]由題意可知，小燈泡正常工作電壓為9V，現僅有12V的穩壓電源，根據串聯分壓特點，想要小燈泡正常工作，需在電路中串聯一只電阻。
[2]由歐姆定律可知，小燈泡正常工作的電流為
因?yàn)樾襞菖c定值電阻串聯，所以通過定值電阻的電流為
由串聯電路電壓規律可得，定值電阻兩端的電壓為
根據歐姆定律可知，定值電阻的阻值為
6. 如圖所示電路中，閉合開關S后，兩燈都正常發光，兩電表指針都有偏轉，且示數穩定。已知電源由4節新干電池串聯而成，燈L1的電阻為12Ω，燈L2的電阻為18Ω，則甲電表的示數為______，乙電表的示數為______。
【答案】0.5A 6V
【解析】[1][2]由電路圖可知，乙為電壓表時，燈泡L1被斷路；乙為電流表時，L1被短路，則甲電表為電流表、乙電表為電壓表，因此兩燈泡并聯，乙電壓表測電源的電壓，甲電流表測L1支路的電流,已知電源由4節新干電池串聯而成，則電源電壓（電壓表的示數）

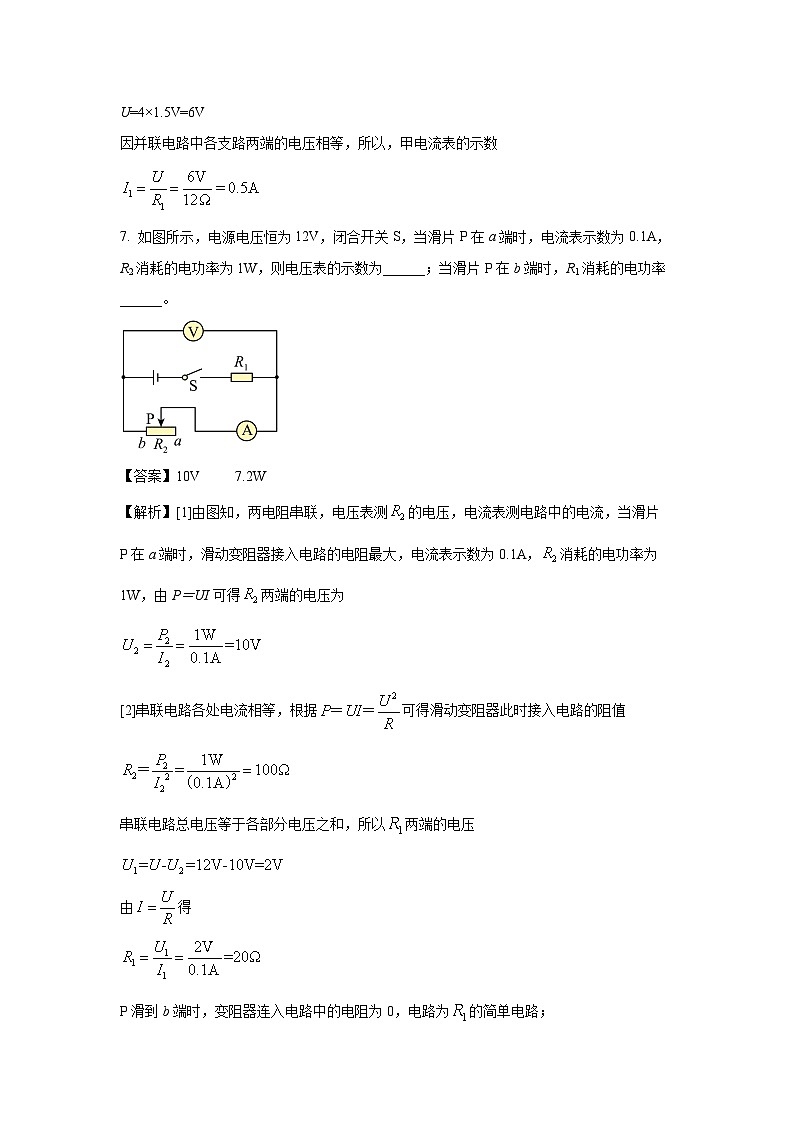

U=4×1.5V=6V
因并聯電路中各支路兩端的電壓相等，所以，甲電流表的示數
7. 如圖所示，電源電壓恒為12V，閉合開關S，當滑片P在a端時，電流表示數為0.1A，R2消耗的電功率為1W，則電壓表的示數為______；當滑片P在b端時，R1消耗的電功率______。
【答案】10V 7.2W
【解析】[1]由圖知，兩電阻串聯，電壓表測的電壓，電流表測電路中的電流，當滑片P在a端時，滑動變阻器接入電路的電阻最大，電流表示數為0.1A，消耗的電功率為1W，由P＝UI可得兩端的電壓為
[2]串聯電路各處電流相等，根據可得滑動變阻器此時接入電路的阻值
串聯電路總電壓等于各部分電壓之和，所以兩端的電壓
由得
P滑到b端時，變阻器連入電路中的電阻為0，電路為的簡單電路；
由歐姆定律可得電路中的電流為
消耗的電功率為
8. 帶有金屬外殼的家用電器，必須使用三孔插座，這樣做的目的是為了讓金屬外殼與______相連；如圖所示，閉合開關S后，且保險絲沒有熔斷，用測電筆測試燈頭的兩端C、D，發現這兩處都能使測電筆的氖管發光，再用測電筆測試B處氖管不發光，若電路中只有一處故障，則故障是______。
【答案】大地 BD段某處斷路
【解析】[1]有金屬外殼的用電器使用三孔插座，是為了讓金屬外殼與大地相連（即接地），這樣能避免用電器的金屬外殼漏電時發生觸電事故。
[2]閉合開關S后，保險絲沒有熔斷，因此電路中沒有出現短路故障；用測電筆測試燈頭的兩端C、D，這兩處都能使測電筆的氖管發光，說明C、D兩處都能與火線連通，則AC間、CD間都沒有斷路；當用測電筆測試B處氖管不發光，說明零線是正常的，那么只有BD段某處斷路。
二、選擇題（每題2分，共14分）
9. 兩個定值電阻，甲標有“16Ω 1.5A”，乙標有“22Ω 5A”．現把它們串聯起來，則該串聯電路兩端允許加的最高電壓是（ ）
A. 57 VB. 41 VC. 35 VD. 19 V
【答案】A
【解析】當它們串聯接到電路里時，各處的電流相等，∵I1＝1.5A，I2＝5A，即I1＜I2，
∴為了讓每一個電阻都工作，電路中允許通過的最大電流I＝I1＝1.5A，
∵串聯電路中總電阻等于各分電阻之和，∴根據歐姆定律可得電路兩端所加的電壓：U＝I（R1+R2）＝1.5A×（16Ω+22Ω）＝57V，故A正確．
10. 如圖所示，電源電壓恒定不變，當開關S閉合后，滑動變阻器的滑片P向右移動的過程中，下列說法中正確的是（ ）
A. 燈泡變亮，電壓表示數變大B. 燈泡變暗，電壓表示數變小
C. 燈泡變暗，電壓表示數變大D. 燈泡亮度不變，電壓表示數變大
【答案】C
【解析】由電路圖可知，燈泡與滑動變阻器串聯，電壓表測滑動變阻器兩端的電壓，滑動變阻器的滑片P向右移動的過程中，接入電路中的電阻變大，電路中的總電阻變大，由可知電路中的電流變小，由U=IR可知燈泡兩端的電壓變小，串聯電路中總電壓等于各分電壓之和，滑動變阻器兩端的電壓變大，即電壓表的示數變大；燈泡的亮暗取決于實際功率的大小，由P=UI可知燈泡的實際功率變小，燈泡變暗。
故選C。
11. 如圖所示的電路，電壓表測量的電壓是（ ）

A. 燈L1兩端的電壓B. 燈L2兩端的電壓
C. 燈L1和L2的總電壓D. 電源的電壓
【答案】B
【解析】在圖中，電壓表把電路分為兩部分：①L1和電源；②L2；因?yàn)長1和電源在一起了，電壓表并聯在L2兩端，它測量的是L2的電壓。
故選B。
12. 如圖所示的電路，電源電壓保持不變，R1為定值電阻，R2為滑動變阻器，如果將滑片向右緩慢移動時，下列說法中正確的是（ ）
A. 電路消耗的總電功率變大
B. 電壓表V1與電流表A的示數之比保持不變
C. 電流表示數不變，兩電壓表的示數都將變大
D. 電流表示數變小，電壓表V1示數不變，電壓表V2示數變大
【答案】B
【解析】由電路圖可知，與串聯，電壓V1表測兩端的電壓，電壓表V2測電源兩端的電壓，電流表測電路中的電流。如果將滑片向右緩慢移動時，電路中的阻值增大，總電阻增大。電源電壓恒定不變。
A．因?yàn)殡娐分锌傠娮柙龃螅鶕?jù)可知，電路中電流減小，所以根據，電源電壓不變，總功率變小，故A錯誤；
B．電壓V1表測兩端的電壓，根據可知，電壓表V1與電流表A的示數之比為阻值，為定值電阻，阻值恒定不變，所以電壓表V1與電流表A的示數之比保持不變，故B正確；
CD．如果將滑片向右緩慢移動時，總電阻增大，電流減小，電流表示數減小，根據，兩端電壓減小，V1示數減小，電壓表V2測電源兩端的電壓恒定不變，故CD錯誤。
故選B。
13. 在如圖所示的電路中，當閉合開關S后，發現兩燈都不亮，電流表的指針幾乎指在零刻度線，電壓表指針則有明顯偏轉，該電路中的故障可能是（ ）

A. 燈泡L2短路B. 燈泡L2斷路
C. 燈泡L1斷路D. 兩個燈泡都斷路
【答案】B
【解析】由圖知，兩燈串聯；由題知，當閉合開關S后，發現兩燈都不亮，電流表的指針幾手指在零刻度線，電壓表指針則有明顯偏轉；
A．如果燈泡L2短路，則L2不亮、L1亮，電路電阻減小，電源電壓不變，電流表示數增大，電壓表指針幾乎不偏轉，故A不符合題意
B．如果燈泡L2斷路，兩燈都不亮，電流表無示數，電壓表串聯在電路中測電源電壓，電壓表有示數，電壓表指針則有明顯偏轉，故B符合題意；
C．如果燈泡L1斷路，兩燈都不亮，電流表和電壓表都無示數，故C不符合題意；
D．如果兩個燈泡都斷路，兩燈都不亮，電流表、電壓表均無示數，故D不符合題意。
14. 如圖所示是一個能吹出冷風、熱風的電吹風簡化電路圖，圖中A是吹風機，B是電熱絲，則下列分析正確的是（ ）
A. 只閉合開關S1 ， 電吹風吹出冷風
B. 只閉合開關S2 ， 電吹風吹出熱風
C. 同時閉合開關S1、S2 ， 電吹風吹出冷風
D. 同時閉合開關S1、S2 ， 電吹風吹出熱風
【答案】D
【解析】開關S2在干路上,S1在B所在支路．A. 此時干路開關S2是斷開的，電路沒有接通，所有用電器都不工作，故A錯誤；B. 此時電熱絲所在支路的開關是斷開的，電熱絲不工作，只有吹風機接入電路，吹出冷風，故B錯誤；C. 此時電熱絲與吹風機并聯接入電路，同時工作，吹出熱風，故C錯誤；D. 理由同C，故D正確．故選D.
15. 如圖所示的電路中，正常發光的三盞燈突然全部熄滅，經檢查保險絲完好，用試電筆插進插座的兩孔，氖管均發光．造成這一現象的原因是（ ）
A. 插座發生短路了B. 進戶的火線斷了
C. 進戶的零線斷了D. 某盞電燈的燈絲斷了
【答案】C
【解析】A．插座處發生短路，會使保險絲熔斷，故A錯；
B．進戶線的火線斷了，試電筆的氖管不會發光，故B錯．
C．三盞電燈全部熄滅但保險絲完好，說明電路中干路上有斷路，測電筆測試插座的兩孔，氖管都發光，說明兩孔與火線是連通的，故只可能是零線斷了．試電筆能亮，說明火線上有電，而零線上本該不亮，但也亮了，說明是進戶線的零線開路了，故C正確；
D．因各燈并聯，互不影響，某個電燈的燈絲燒斷了，其它燈仍還亮，故D錯．
三、實驗和作圖題（第16題2分，第17題8分，第18題10分，共20分）
16. 請按照安全用電原則將圖所示的三孔插座和帶開關的燈泡正確連入電路。
【答案】
【解析】燈泡接法：為了安全，控制燈泡的開關要接在火線與燈泡之間，火線先連接開關，開關與燈泡串聯后，再連接零線；三孔插座的接法：上孔接地線、左孔接零線、右孔接火線，如圖所示：
17. 小明在做“用伏安法測量某定值電阻R的阻值”的實驗中：
（1）請你按照圖甲所示的電路圖，以筆畫線代替導線，將圖乙小明未連接好的電路連接完整______；
（2）實驗前，為保護電路，滑動變阻器的滑片應置于______端（填“A”或“B”）；
（3）閉合開關，移動滑動變阻器滑片P，發現電壓表始終無示數，其原因可能是______（填符號）；
A. 滑動變阻器斷路
B. R斷路
C. R短路
（4）通常情況下要進行多次測量并取平均值，其目的是為了______。
【答案】（1） （2）B （3）C （4）減小誤差
【解析】（1）滑動變阻器采用一上一下的連接方式，串聯在電路中，如圖所示
（2）實驗前，為保護電路，滑動變阻器滑片應移到阻值最大處，即B端。
（3）由圖可知，定值電阻R與滑動變阻器串聯，電流表測電路中的電流，電壓表測定值電阻兩端的電壓，閉合開關，移動滑動變阻器滑片P，發現電壓表始終無示數，說明與電壓表并聯的用電器短路，也就是定值電阻R短路。
故選C。
（4）要多次測量定值電阻的阻值并取平均值，其目的是為了減小誤差。
18. 在測定額定電壓為3.8V小燈泡（電阻大約為10Ω）額定功率的實驗中，小明連接了如圖甲所示的電路，其中電源電壓為6V且保持不變。
（1）請將實物電路連接完整（要求：滑動變阻器的滑片向左移動時小燈變亮）______；
（2）若有A（5Ω 1A）、B（10Ω 0.5A）和C（15Ω 0.2A），則應該選擇變阻器______（填“A”、“B”或“C”）連入電路，才保證實驗順利進行；
（3）在實驗中，若電壓表示數為2V，為了能測量小燈泡的額定功率，必須將滑片P向______（填“A”或“B”）端移動，當電壓表的示數為3.8V時小燈泡正常發光，此時電流表示數如圖乙所示，則小燈泡的額定功率為______W；
（4）小明根據測量小燈泡實際功率的多組實驗數據，作出了I﹣U圖象，如圖丙所示。結果發現圖像不是直線，這表明通過小燈泡的電流與其兩端的電壓不成正比，這是因?yàn)開_____；
（5）如果電壓表的“0~15V”大量程壞了，“0~3V”小量程還可以使用，能繼續完成實驗嗎？如果可以，說說你的方法：______。
【答案】（1） （2）B （3）A 1.52 （4）燈絲電阻隨溫度的升高而增大 （5）見解析
【解析】（1）小燈泡電阻大約為10Ω，小燈泡正常發光時的電流約為
電流表應選0~0.6A量程與小燈泡串聯；滑動變阻器的滑片向左移動時小燈泡變亮，說明電路中電流變大，所以滑動變阻器應接A接線柱，并與燈泡串聯。如圖所示：
（2）由上知，燈泡正常發光時電路電流約為
I＝0.38A＞0.2A
因此不能選擇滑動變阻器C，此時滑動變阻器兩端電壓為
U滑=U總-U=6V-3.8V=2.2V
由歐姆定律得，此時滑動變阻器接入電路的阻值為
因此不能選擇滑動變阻器A，應選滑動變阻器B。
（3）[1]電壓表示數為2V，即小燈泡兩端電壓低于額定電壓3.8V，由電路圖可知，應向A端移動滑動變阻器滑片，使滑動變阻器接入電路的阻值變小，減小滑動變阻器分得的電壓，從而增大小燈泡兩端的電壓。
[2]當電壓表示數等于小燈泡額定電壓3.8V時，小燈泡正常發光；由圖乙知，電流表量程0~0.6A，分度值 0.02A，電流表讀數為0.40A，所以小燈泡的額定功率為
（4）圖線彎曲說明小燈泡的電流與其兩端的電壓不成正比，即燈泡的電阻值是變化的，不是定值，這是因?yàn)樾襞輧啥穗妷涸酱螅ㄟ^的電流越大，小燈泡的實際功率越大，燈絲溫度越高，電阻越大，即小燈泡電阻隨溫度的升高而增大，所以圖線不是直線。
（5）電壓表0~15V量程損壞，小燈泡正常發光時滑動變阻器兩端電壓等于
6V-3.8V=2.2V
所以可以將電壓表與滑動變阻器并聯，調節滑動變阻器直到電壓表示數為2.2V時，小燈泡的電壓即為3.8V，讀出電流表的示數即小燈泡的額定電流，算出額定功率。
三、計算題（第19題4分，第20題5分，第21題7分）
19. 一個能裝水100L的太陽能曬水箱，其接收太陽能的面積為2m2，該曬水箱接受的太陽輻射能力為E＝3.2×106J/（h·m2）。求：
（1）如果每天接收太陽能的時間為8h，則該曬水箱每天可以接收多少焦的太陽能？
（2）由于熱量的散失等原因，水的吸熱效率只有42%。那么，該曬水箱一天吸收的太陽能可使100L的水從20℃升高到多少℃？（ρ水＝1.0×l03kg/m3）
【答案】（1）5.12×107J；（2）71.2℃
【解析】解：（1）由題意可得，該曬水箱每天可以接收的太陽能為
（2）由可得，水質量
由得，水吸收的熱量
由得，水的末溫
答：（1）該曬水箱每天可以接收5.12×107J的太陽能；
（2）該曬水箱一天吸收的太陽能可使100L的水從20℃升高到71.2℃。
20. 在如圖所示的電路中，電源電壓恒為8V，滑動變阻器R2上標有“20Ω 2A”字樣，閉合開關S后，電流表的示數為0.2A，電壓表的示數為2V。求：
（1）電阻R1的阻值；
（2）當滑片P移動至最左端時，100s電路中的電流所做的功。
【答案】（1）30Ω；（2）128J
【解析】解：由電路圖可知，電阻R1與滑動變阻器R2串聯，電壓表測R2兩端的電壓，電流表測電路中的電流。
（1）根據串聯電路的總電壓等于各分電阻兩端的電壓之和，可得電阻R1兩端的電壓為
U1=U﹣U2=8V﹣2V=6V
則電阻R1的阻值為
（2）當滑片P移動至最左端時，滑動變阻器的阻值完全接入電路中，則總電阻
R=R1+R2=20Ω+30Ω=50Ω
100s電路中的電流所做的功
答：（1）電阻R1的阻值為30Ω；
（2）當滑片P移動至最左端時，100s電路中的電流所做的功為128J。
21. 如圖甲，電源電壓恒定，燈泡L上標有“3V”的字，燈泡L的電流與電壓的關系如圖乙，滑動變阻器R1上標有“50Ω 1A”，定值電阻R2為15Ω，電流表量程為,當閉合開關S2，斷開開關S1、S3時，燈泡L正常發光。求

（1）燈泡L正常發光時的電阻和電源電壓；
（2）當閉合S3，斷開S1、S2時，調節滑動變阻器的滑片P使燈泡L消耗的功率為0.45W，求滑動變阻器10s內消耗的電能。
【答案】（1）7.5Ω；9V；（2）22.5J
【解析】解：（1）由圖乙知，當燈泡兩端的電壓為3V時，通過燈的電流為0.4A，泡L正常發光時的電阻為
根據電路圖可知，閉合開關S2，斷開開關S1、S3時，燈泡與R2串聯，電流表A測量電路電流；因燈泡正常發光，所以電路中的電流
定值電阻R2兩端電壓
因串聯電路兩端電壓等于各部分電壓之和，所以電源電壓
（2）當閉合S3，斷開S1、S2時，燈泡與變阻器R1串聯，根據圖像可知，燈泡兩端的電壓為1.5V，通過燈泡的電流為0.3A時，根據可知，燈泡消耗的功率為0.45W；根據因串聯電路中各處的電流相等，則電路中電流
因串聯電路中總電壓等于各分電壓之和，所以，滑動變阻器兩端的電壓
滑動變阻器10s內消耗的電能
答：（1）燈泡L正常發光時的電阻為，電源電壓分別為9V；
（2）滑動變阻器10s內消耗的電能為22.5J。
