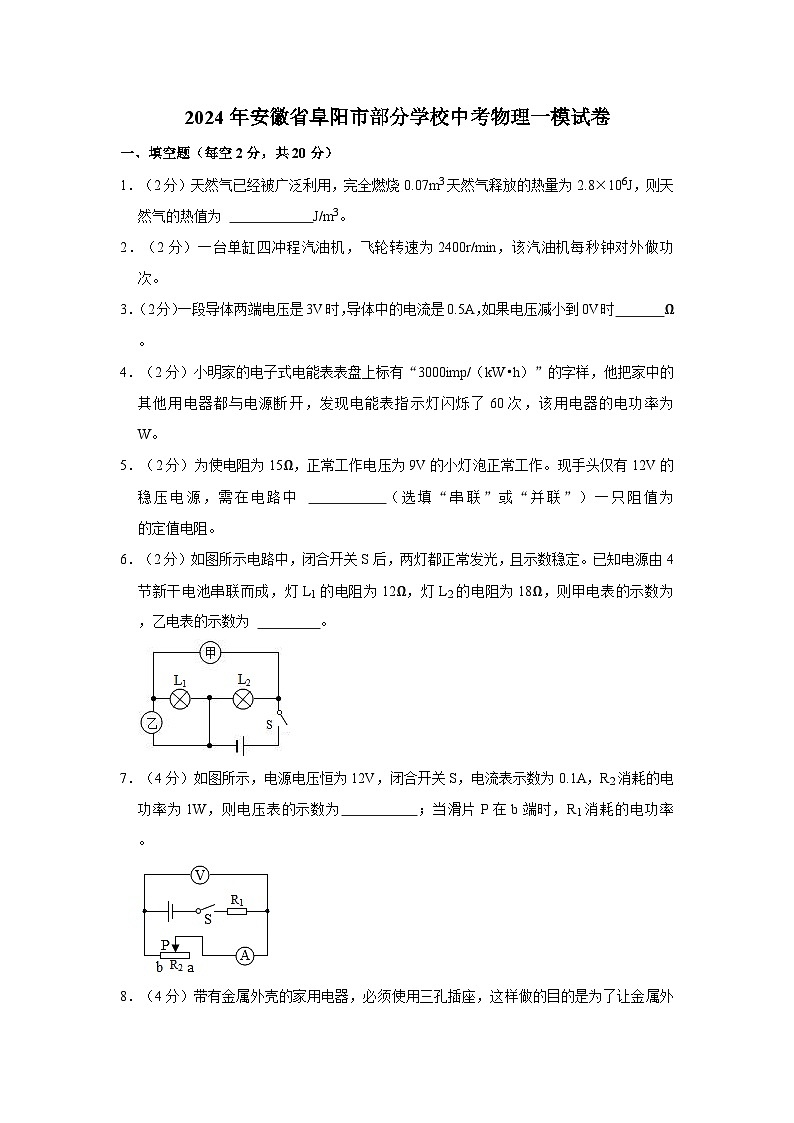

2024年安徽省阜陽市部分學校中考物理一模試卷

這是一份2024年安徽省阜陽市部分學校中考物理一模試卷，共18頁。試卷主要包含了填空題，選擇題，實驗和作圖題等內容，歡迎下載使用。
1．（2分）天然氣已經被廣泛利用，完全燃燒0.07m3天然氣釋放的熱量為2.8×106J，則天然氣的熱值為 J/m3。
2．（2分）一臺單缸四沖程汽油機，飛輪轉速為2400r/min，該汽油機每秒鐘對外做功 次。
3．（2分）一段導體兩端電壓是3V時，導體中的電流是0.5A，如果電壓減小到0V時 Ω。
4．（2分）小明家的電子式電能表表盤上標有“3000imp/（kW?h）”的字樣，他把家中的其他用電器都與電源斷開，發現電能表指示燈閃爍了60次，該用電器的電功率為 W。
5．（2分）為使電阻為15Ω，正常工作電壓為9V的小燈泡正常工作。現手頭僅有12V的穩壓電源，需在電路中 （選填“串聯”或“并聯”）一只阻值為 的定值電阻。
6．（2分）如圖所示電路中，閉合開關S后，兩燈都正常發光，且示數穩定。已知電源由4節新干電池串聯而成，燈L1的電阻為12Ω，燈L2的電阻為18Ω，則甲電表的示數為 ，乙電表的示數為 。
7．（4分）如圖所示，電源電壓恒為12V，閉合開關S，電流表示數為0.1A，R2消耗的電功率為1W，則電壓表的示數為 ；當滑片P在b端時，R1消耗的電功率 。
8．（4分）帶有金屬外殼的家用電器，必須使用三孔插座，這樣做的目的是為了讓金屬外殼與 相連；如圖所示，閉合開關S后，且保險絲沒有熔斷，用測電筆測試燈頭的兩端C、D，再用測電筆測試B處氖管不發光，若電路中只有一處故障 。
二、選擇題（每題2分，共14分）
9．（2分）兩個定值電阻，甲標有“16Ω，1.5A”乙標有“22Ω，則該串聯電路兩端允許加的最高電壓是（ ）
A．57VB．41VC．35VD．19V
10．（2分）如圖所示，電源電壓恒定不變，當S閉合后，下列說法正確的是（ ）
A．燈泡亮度不變，電壓表示數變大
B．燈泡變亮，電壓表示數變大
C．燈泡變暗，電壓表示數變小
D．燈泡變暗，電壓表示數變大
11．（2分）如圖所示的電路，電壓表測量的電壓是（ ）
A．燈L1兩端的電壓B．燈L2兩端的電壓
C．燈L1和L2的總電壓D．電源的電壓
12．（2分）如圖所示的電路，電源電壓保持不變，R1為定值電阻，R2為滑動變阻器，如果將滑片向右緩慢移動時，下列說法中正確的是（ ）
A．電路消耗的總電功率變大
B．電壓表V1與電流表A的示數之比保持不變
C．電流表示數不變，兩電壓表的示數都將變大
D．電流表示數變小，電壓表V1示數不變，電壓表V2示數變大
13．（2分）在如圖所示的電路中，當閉合開關S后，發現兩燈都不亮，電壓表指針則有明顯偏轉，該電路中的故障可能是（ ）
A．燈泡L2短路B．燈泡L2斷路
C．燈泡L1斷路D．兩個燈泡都斷路
14．（2分）如圖所示是一個能吹出冷熱風的電吹風簡化電路圖，圖中A是吹風機，B是電熱絲。下列分析正確的是（ ）
A．只閉合開關S2，電吹風吹出熱風
B．只閉合開關S1，電吹風吹出冷風
C．同時閉合開關S1、S2，電吹風吹出冷風
D．同時閉合開關S1、S2，電吹風吹出熱風
15．（2分）如圖所示的電路中，正常發光的三盞燈突然全部熄滅，經檢查保險絲完好，氖管均發光。造成這一現象的原因是（ ）
A．插座發生短路了B．進戶的火線斷了
C．進戶的零線斷了D．某盞電燈的燈絲斷了
三、實驗和作圖題（第16題2分，第17題8分，第18題10分，共20分）
16．（2分）請按照安全用電原則將圖所示的三孔插座和帶開關的燈泡正確連入電路。
17．（8分）小明在做“用伏安法測量某定值電阻R的阻值”的實驗中：
（1）請你按照?qǐng)D甲所示的電路圖，以筆畫線代替導線，將圖乙小明未連接好的電路連接完整。
（2）實驗前，為保護電路，滑動變阻器的滑片應置于 端（填“A”或“B”）。
（3）閉合開關，移動滑動變阻器滑片P，發現電壓表始終無示數，其原因可能是 （填符號）。
A．滑動變阻器斷路
B．R斷路
C．R短路
（4）通常情況下要進行多次測量并取平均值，其目的是為了 。
18．（10分）在測定額定電壓為3.8V的小燈泡（電阻大約為10Ω）額定功率的實驗中，小明連接了如圖甲所示的電路
（1）請將實物電路連接完整（要求：滑動變阻器的滑片向左移動時小燈變亮）。
（2）若有A（5Ω 1A）、B（10Ω 0.5A）和C（15Ω 0.2A），則應該選擇變阻器 （填“A”、“B”或“C”）連入電路，才保證實驗順利進行。
（3）在實驗中，若電壓表示數為2V，為了能測量小燈泡的額定功率 （填“A”或“B”）端移動，當電壓表的示數為3.8V時小燈泡正常發光，此時電流表示數如圖乙所示 W。
（4）小明根據測量小燈泡實際功率的多組實驗數據，作出了I﹣U圖象，如圖丙所示。結果發現圖象不是直線，這是因?yàn)? 。
（5）如果電壓表的“0～15V”大量程壞了，“0～3V”小量程還可以使用，能繼續完成實驗嗎？如果可以 。
三、計算題（第19題4分，第20題5分，第21題7分）
19．（4分）一個能裝水100L的太陽能曬水箱，其接收太陽能的面積為2m2，該曬水箱接受的太陽輻射能力為E＝3.2×106J/（h?m2）。求：
（1）如果每天接收太陽能的時間為8h，則該曬水箱每天可以接收多少焦的太陽能？
（2）由于熱量的散失等原因，水的吸熱效率只有42%。那么，該曬水箱一天吸收的太陽能可使100L的水從20℃升高到多少℃？（ρ水＝1.0×l03kg/m3）
20．（5分）在如圖所示的電路中，電源電壓恒為8V，滑動變阻器R2上標有“20Ω，2A”字樣，閉合開關S后，電壓表的示數為2V。求：
（1）電阻R1的阻值；
（2）當滑片P移動至最左端時，100s電路中的電流所做的功。
21．（7分）如圖甲，電源電壓恒定，燈泡L上標有“3V”的字樣，滑動變阻器R1上標有“50Ω 1A”，定值電阻R2為15Ω，電流表量程為0～3A。當閉合開關S2，斷開開關S1、S3時，燈泡L正常發光。
求：
（1）燈泡L正常發光時的電阻和電源電壓。
（2）當閉合S3，斷開S1、S2時，調節滑動變阻器的滑片P使燈泡L消耗的功率為0.45W，求滑動變阻器10s內消耗的電能。
參考答案與試題解析
一、填空題（每空2分，共20分）
1．（2分）天然氣已經被廣泛利用，完全燃燒0.07m3天然氣釋放的熱量為2.8×106J，則天然氣的熱值為 4×107 J/m3。
【解答】解：由燃料的放熱公式Q＝mq可知，天然氣的熱值為：q＝＝7J/kg。
故答案為：8×107。
2．（2分）一臺單缸四沖程汽油機，飛輪轉速為2400r/min，該汽油機每秒鐘對外做功 20 次。
【解答】解：（1）汽油機的轉速為2400r/min，說明1s內汽油機曲軸的轉動次數等于40，曲軸轉動兩周，1s內曲軸轉動40次。
故答案為：20。
3．（2分）一段導體兩端電壓是3V時，導體中的電流是0.5A，如果電壓減小到0V時 6 Ω。
【解答】解：由I＝可得＝＝6Ω；
因電阻是導體本身的一種性質，與導體兩端的電壓和通過的電流無關，
所以，如果電壓減小到0時。
故答案為：4。
4．（2分）小明家的電子式電能表表盤上標有“3000imp/（kW?h）”的字樣，他把家中的其他用電器都與電源斷開，發現電能表指示燈閃爍了60次，該用電器的電功率為 400 W。
【解答】解：因?yàn)殡娐分忻肯?kW?h的電能，指示燈閃爍3000次；
所以當指示燈閃爍60次時，
該用電器消耗的電能為：W＝＝0.02kW?h；
用電器的額定功率為：P＝＝＝0.4kW＝400W；
故答案為：400。
5．（2分）為使電阻為15Ω，正常工作電壓為9V的小燈泡正常工作。現手頭僅有12V的穩壓電源，需在電路中 串聯 （選填“串聯”或“并聯”）一只阻值為 5Ω 的定值電阻。
【解答】解：（1）由I＝可知，通過小燈泡的電流：IL＝＝＝0.2A，
（2）根據串聯分壓，需要串聯一個電阻，通過定值電阻R的電流：IR＝IL＝0.6A，
由串聯電路電壓規律可得，定值電阻R兩端的電壓：UR＝U﹣UL＝12V﹣7V＝3V；
根據歐姆定律可知，定值電阻的阻值：
R＝＝＝5Ω。
故答案為：串聯；6Ω。
6．（2分）如圖所示電路中，閉合開關S后，兩燈都正常發光，且示數穩定。已知電源由4節新干電池串聯而成，燈L1的電阻為12Ω，燈L2的電阻為18Ω，則甲電表的示數為 0.5A ，乙電表的示數為 6V 。
【解答】解：由電路圖可知，甲為電壓表時1被斷路；乙為電流表時，L1被短路，則甲電表為電流表，因此兩燈泡并聯，甲電流表測L3支路的電流；
已知電源由4節新干電池串聯而成，則電源電壓（電壓表的示數）：U＝4×3.5V＝6V；
因并聯電路中各支路兩端的電壓相等，所以7＝＝＝8.5A。
故答案為：0.6A；6V。
7．（4分）如圖所示，電源電壓恒為12V，閉合開關S，電流表示數為0.1A，R2消耗的電功率為1W，則電壓表的示數為 10V ；當滑片P在b端時，R1消耗的電功率 7.2W 。
【解答】解：由圖知，兩電阻串聯2的電壓，電流表測電路中的電流，
當滑片P在a端時，滑動變阻器接入電路的電阻最大，R2消耗的電功率為6W，
由P＝UI可得R2兩端的電壓為：U2a＝＝＝10V，
串聯電路各處電流相等，根據P＝UI＝2a＝＝＝100Ω；
串聯電路總電壓等于各部分電壓之和，所以R3兩端的電壓：U1a＝U﹣U2a＝12V﹣10V＝2V，
由I＝得，R1＝＝＝20Ω；
P滑到b端時，變阻器連入電路中的電阻為41的簡單電路；
由歐姆定律可得電路中的電流為Ib＝＝＝6.6A，
R1消耗的電功率為：P＝UIb＝12V×6.6A＝7.4W。
故答案為：10V； 7.2W。

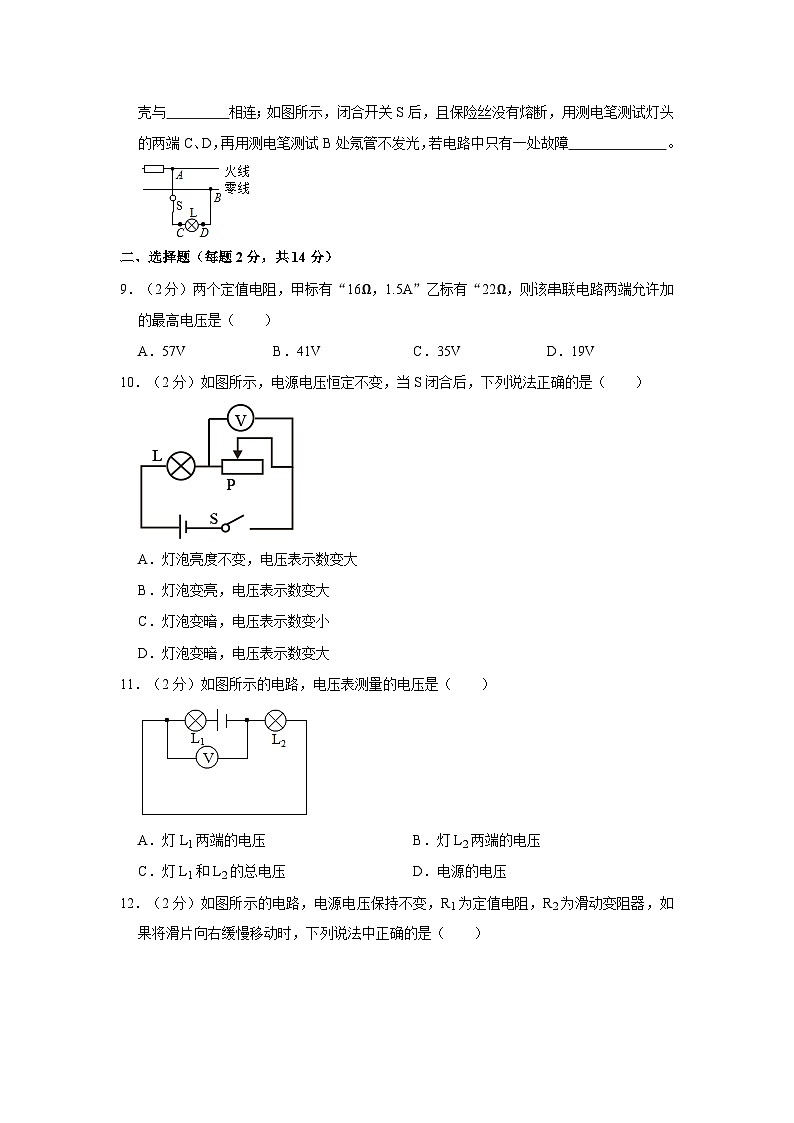

8．（4分）帶有金屬外殼的家用電器，必須使用三孔插座，這樣做的目的是為了讓金屬外殼與 大地 相連；如圖所示，閉合開關S后，且保險絲沒有熔斷，用測電筆測試燈頭的兩端C、D，再用測電筆測試B處氖管不發光，若電路中只有一處故障 BD段某處斷路 。
【解答】解：
①有金屬外殼的用電器，必須使用三孔插座，能避免用電器的金屬外殼漏電時發生觸電事故；
②閉合開關S后，電燈L不亮，則電路中電流過大會把保險絲燒斷，所以沒有出現短路故障；
用測電筆測試燈頭的兩端C、D，這兩處都能使測電筆的氖管發光、D兩處都能與火線連通、CD間都沒有斷路；
當用測電筆測試B處氖管不發光，說明零線是正常的。
故答案為：大地；BD段某處斷路。
二、選擇題（每題2分，共14分）
9．（2分）兩個定值電阻，甲標有“16Ω，1.5A”乙標有“22Ω，則該串聯電路兩端允許加的最高電壓是（ ）
A．57VB．41VC．35VD．19V
【解答】解：串聯電路中電流處處相等，從題意可知，當把它們串聯接入電路時，
則根據歐姆定律可知此時電路中的最大電壓為：
U＝IR＝（16Ω+22Ω）×0.5A＝19V；
故選：D。
10．（2分）如圖所示，電源電壓恒定不變，當S閉合后，下列說法正確的是（ ）
A．燈泡亮度不變，電壓表示數變大
B．燈泡變亮，電壓表示數變大
C．燈泡變暗，電壓表示數變小
D．燈泡變暗，電壓表示數變大
【解答】解：當滑片向右移動的過程中，滑動變阻器的電阻增大，電路電流變小，小燈泡兩端的電壓變小，故所測的滑動變阻器電壓就會變大。
故選：D。
11．（2分）如圖所示的電路，電壓表測量的電壓是（ ）
A．燈L1兩端的電壓B．燈L2兩端的電壓
C．燈L1和L2的總電壓D．電源的電壓
【解答】解：在圖中，電壓表把電路分為兩部分：①L1和電源；②L2；因?yàn)長5和電源在一起了，所以它測量的是不包括電源的L2的電壓。
故選：B。

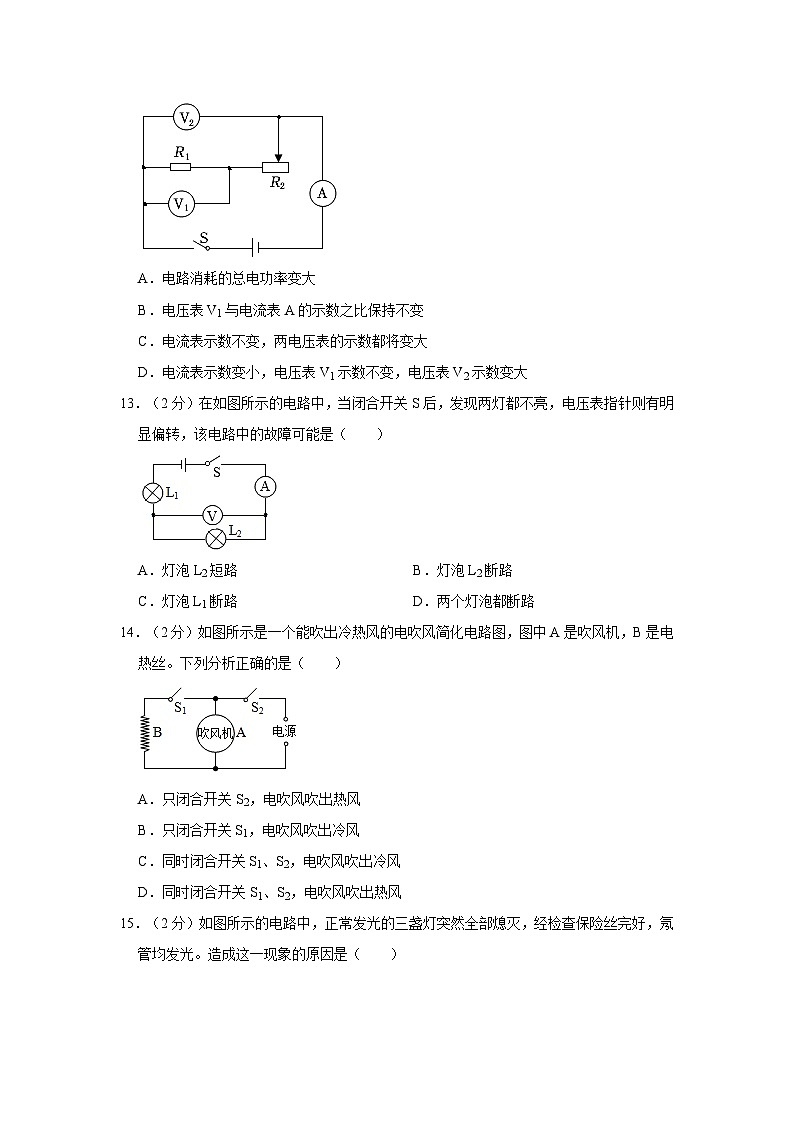

12．（2分）如圖所示的電路，電源電壓保持不變，R1為定值電阻，R2為滑動變阻器，如果將滑片向右緩慢移動時，下列說法中正確的是（ ）
A．電路消耗的總電功率變大
B．電壓表V1與電流表A的示數之比保持不變
C．電流表示數不變，兩電壓表的示數都將變大
D．電流表示數變小，電壓表V1示數不變，電壓表V2示數變大
【解答】解：由電路圖可知，R1與R2串聯，電壓表V8測R1兩端的電壓，電壓表V2測電源兩端的電壓，電流表測電路中的電流。
因電源電壓保持不變，
所以，滑片移動時8的示數不變，
當R2的滑片向右滑動時，接入電路中的電阻變大，
由I＝可知，即電流表的示數變小，
由U＝IR可知，R1兩端的電壓變小，即電壓表V3的示數變小，故CD錯誤；
由R＝可知1與電流表的示數之比等于R1的阻值，則其比值不變；
由P＝UI可知，電路消耗的總功率變小。
故選：B。
13．（2分）在如圖所示的電路中，當閉合開關S后，發現兩燈都不亮，電壓表指針則有明顯偏轉，該電路中的故障可能是（ ）
A．燈泡L2短路B．燈泡L2斷路
C．燈泡L1斷路D．兩個燈泡都斷路
【解答】解：∵開關閉合兩燈均不亮，
∴電路中有開路，
∵電壓表有示數，
∴電壓表的正負接線柱到電源正負極的連接是連通的，L1沒有斷路，
∴L2斷路。
故選：B。
14．（2分）如圖所示是一個能吹出冷熱風的電吹風簡化電路圖，圖中A是吹風機，B是電熱絲。下列分析正確的是（ ）
A．只閉合開關S2，電吹風吹出熱風
B．只閉合開關S1，電吹風吹出冷風
C．同時閉合開關S1、S2，電吹風吹出冷風
D．同時閉合開關S1、S2，電吹風吹出熱風
【解答】解：開關S2在干路上，S1在B所在的支路。
A、只閉合開關S3時，電熱絲所在支路的開關是斷開的，只有吹風機接入電路，故A錯誤；
B、此時干路開關S2是斷開的，電路沒有接通，故B錯誤；
C、同時閉合開關S1、S8時，電熱絲與吹風機并聯接入電路，吹出熱風，D正確。
故選：D。
15．（2分）如圖所示的電路中，正常發光的三盞燈突然全部熄滅，經檢查保險絲完好，氖管均發光。造成這一現象的原因是（ ）
A．插座發生短路了B．進戶的火線斷了
C．進戶的零線斷了D．某盞電燈的燈絲斷了
【解答】解：A、如果插座處發生短路，故A不符合題意；
B、進戶火線如果斷了，故B不符合題意；
C、試電筆能亮，而零線上本該不亮，說明是進戶線的零線開路了，故C符合題意；
D、因各燈并聯，某個電燈的燈絲燒斷了，故D不符合題意。
故選：C。
三、實驗和作圖題（第16題2分，第17題8分，第18題10分，共20分）
16．（2分）請按照安全用電原則將圖所示的三孔插座和帶開關的燈泡正確連入電路。
【解答】解：燈泡接法：為了安全，控制燈泡的開關要接在火線與燈泡之間；
三孔插座的接法：上孔接地線、左孔接零線，如圖所示：
17．（8分）小明在做“用伏安法測量某定值電阻R的阻值”的實驗中：
（1）請你按照?qǐng)D甲所示的電路圖，以筆畫線代替導線，將圖乙小明未連接好的電路連接完整。
（2）實驗前，為保護電路，滑動變阻器的滑片應置于 B 端（填“A”或“B”）。
（3）閉合開關，移動滑動變阻器滑片P，發現電壓表始終無示數，其原因可能是 C （填符號）。
A．滑動變阻器斷路
B．R斷路
C．R短路
（4）通常情況下要進行多次測量并取平均值，其目的是為了 減小誤差 。
【解答】解：（1）由圖可知：電壓電壓為4.5V；電壓表的量程為5﹣15V，電阻與滑動變阻器串聯，如圖所示：
（2）實驗前，為保護電路，結合實物圖可知；
（3）閉合開關，移動滑動變阻器滑片P，發現電壓表始終無示數，說明R被短路；
（4）要多次測量定值電阻的阻值并取平均值，其目的是為了減小誤差。
故答案為：（1）如圖所示；（2）B；（4）減小誤差。
18．（10分）在測定額定電壓為3.8V的小燈泡（電阻大約為10Ω）額定功率的實驗中，小明連接了如圖甲所示的電路
（1）請將實物電路連接完整（要求：滑動變阻器的滑片向左移動時小燈變亮）。
（2）若有A（5Ω 1A）、B（10Ω 0.5A）和C（15Ω 0.2A），則應該選擇變阻器 B （填“A”、“B”或“C”）連入電路，才保證實驗順利進行。
（3）在實驗中，若電壓表示數為2V，為了能測量小燈泡的額定功率 A （填“A”或“B”）端移動，當電壓表的示數為3.8V時小燈泡正常發光，此時電流表示數如圖乙所示 1.52 W。
（4）小明根據測量小燈泡實際功率的多組實驗數據，作出了I﹣U圖象，如圖丙所示。結果發現圖象不是直線，這是因?yàn)?燈絲電阻隨溫度的升高而增大 。
（5）如果電壓表的“0～15V”大量程壞了，“0～3V”小量程還可以使用，能繼續完成實驗嗎？如果可以 能；將電壓表并聯接在滑動變阻器兩端，調節滑動變阻器直到電壓表示數為2.2V時，小燈泡的電壓即為3.8V，讀出電流表的示數即小燈泡的額定電流，算出額定功率。 。
【解答】解：（1）小燈泡電阻大約為10Ω，小燈泡正常發光時的電流約為I＝＝，電流表應選4～0.6A量程與燈泡串聯；
動變阻器的滑片向左移動時小燈變亮，說明電路中電流變大，并與燈泡串聯
（2）由上知，燈泡正常發光時電路電流約為I＝3.38A＞0.2A，
此時滑動變阻器兩端電壓U滑＝U總﹣U＝8V﹣3.8V＝4.2V，
由I＝得此時滑動變阻器接入電路的阻值R滑＝＝≈5.2Ω＞5Ω，應選滑動變阻器B；
（3）電壓表示數為2V，燈泡電壓低于額定電壓3.5V，應向A移動滑動變阻器滑片，減小滑動變阻器分得電壓，當電壓表示數等于燈泡額定電壓3.3V時；
由圖乙知，電流表量程0～0.8A，正常小燈泡發光時讀數為0.4A，
所以燈泡的額定功率P＝UI＝5.8V×0.4A＝1.52W；
（4）圖線彎曲說明小燈泡的電流與其兩端的電壓不成正比，即燈泡的電阻值是變化的，這是因?yàn)闊襞輧啥穗妷涸酱螅瑹襞莸膶?shí)際功率越大，電阻越大，所以圖線不是直線；
（5）電壓表0～15V量程損壞，燈泡正常發光時滑動變阻器兩端電壓等于8V﹣3.8V＝4.2V，調節滑動變阻器直到電壓表示數為2.4V時，讀出電流表的示數即小燈泡的額定電流。
故答案為：（1）見上圖；（2）B；3.8；（4）燈絲電阻隨溫度的升高而增大，調節滑動變阻器直到電壓表示數為4.2V時，讀出電流表的示數即小燈泡的額定電流。
三、計算題（第19題4分，第20題5分，第21題7分）
19．（4分）一個能裝水100L的太陽能曬水箱，其接收太陽能的面積為2m2，該曬水箱接受的太陽輻射能力為E＝3.2×106J/（h?m2）。求：
（1）如果每天接收太陽能的時間為8h，則該曬水箱每天可以接收多少焦的太陽能？
（2）由于熱量的散失等原因，水的吸熱效率只有42%。那么，該曬水箱一天吸收的太陽能可使100L的水從20℃升高到多少℃？（ρ水＝1.0×l03kg/m3）
【解答】解：（1）由題意可得，該曬水箱每天可以接收的太陽能為：
Q＝EtS＝3.2×102J/（h?m2）×8h×7m2＝5.12×107J；
（2）由ρ＝可得水＝ρV＝1.0×105kg/m3×100×10﹣3m5＝100kg，
由η＝×100%得
Q吸＝ηQ＝42%×5.12×107J＝3.1504×107J，
由Q吸＝cm（t﹣t0）得，水的末溫：
t＝t2+＝20℃+。
答：（1）該曬水箱每天可以接收5.12×107J的太陽能；
（2）該曬水箱一天吸收的太陽能可使100L的水從20℃升高到71.5℃。
20．（5分）在如圖所示的電路中，電源電壓恒為8V，滑動變阻器R2上標有“20Ω，2A”字樣，閉合開關S后，電壓表的示數為2V。求：
（1）電阻R1的阻值；
（2）當滑片P移動至最左端時，100s電路中的電流所做的功。
【解答】解：由電路圖可知，電阻R1與滑動變阻器R2串聯，電壓表測R7兩端的電壓，電流表測電路中的電流。
（1）根據串聯電路的總電壓等于各分電阻兩端的電壓之和可得：
U1＝U﹣U2＝7V﹣2V＝6V；
電由I＝可得：
R6＝＝＝30Ω；
（2）當滑片P移動至最左端時，滑動變阻器的阻值完全接入電路中，
則總電阻R＝R1+R4＝20Ω+30Ω＝50Ω；
100s電路中的電流所做的功W＝t＝。
答：（1）電阻R1的阻值為30Ω；
（2）當滑片P移動至最左端時，100s電路中的電流所做的功為128J。
21．（7分）如圖甲，電源電壓恒定，燈泡L上標有“3V”的字樣，滑動變阻器R1上標有“50Ω 1A”，定值電阻R2為15Ω，電流表量程為0～3A。當閉合開關S2，斷開開關S1、S3時，燈泡L正常發光。
求：
（1）燈泡L正常發光時的電阻和電源電壓。
（2）當閉合S3，斷開S1、S2時，調節滑動變阻器的滑片P使燈泡L消耗的功率為0.45W，求滑動變阻器10s內消耗的電能。
【解答】解：（1）由圖乙知，當燈泡兩端的電壓為3V時，由歐姆定律可得泡L正常發光時的電阻為：
RL＝＝＝7.5Ω；
根據電路圖可知，閉合開關S2，斷開開關S1、S2時，燈泡與R2串聯，電流表A測量電路電流；
因燈泡正常發光，所以電路中的電流：I＝IL＝0.5A，
由I＝可得2兩端電壓：U2＝IR8＝0.4A×15Ω＝5V，
因串聯電路兩端電壓等于各部分電壓之和，所以電源電壓：U＝UL+U2＝3V+5V＝9V；
（2）當閉合開關S3，斷開開關S7、S2時，燈泡與變阻器R1串聯，
根據圖象可知：燈泡兩端的電壓為6.5V，通過燈泡的電流為0.4A時，
根據因串聯電路中各處的電流相等，則電路中電流：I′＝IL′＝0.3A，
因串聯電路中總電壓等于各分電壓之和，
所以，滑動變阻器兩端的電壓：
U5＝U﹣UL′＝9V﹣1.2V＝7.5V，
滑動變阻器10s內消耗的電能：
W3＝U1I′t＝7.7V×0.3A×10s＝22.8J。
答：（1）燈泡L正常發光時的電阻和電源電壓分別為7.5Ω、8V；
（2）滑動變阻器10s內消耗的電能為22.5J。
