魯教版（五四學制）（2024）九年級上冊第十三章 歐姆定律第二節 歐姆定律及其應用精品課件ppt

這是一份魯教版（五四學制）（2024）九年級上冊第十三章 歐姆定律第二節 歐姆定律及其應用精品課件ppt，共19頁。PPT課件主要包含了復習引入，同一段電路同一時刻，一歐姆定律，二歐姆定律的應用，U6V，U12V，I1I2，U＝UR＋UP，U＝IR，課堂小結等內容，歡迎下載使用。

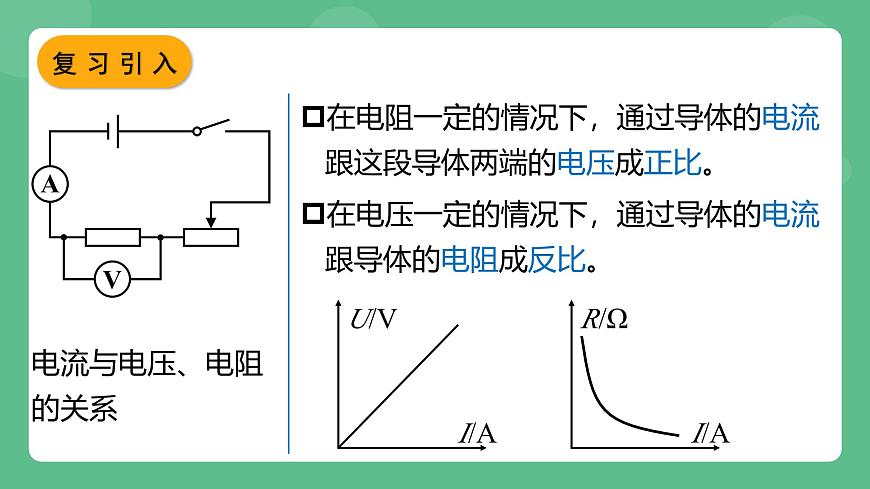

在電阻一定的情況下，通過導體的電流跟這段導體兩端的電壓成正比。
在電壓一定的情況下，通過導體的電流跟導體的電阻成反比。
電流與電壓、電阻的關系

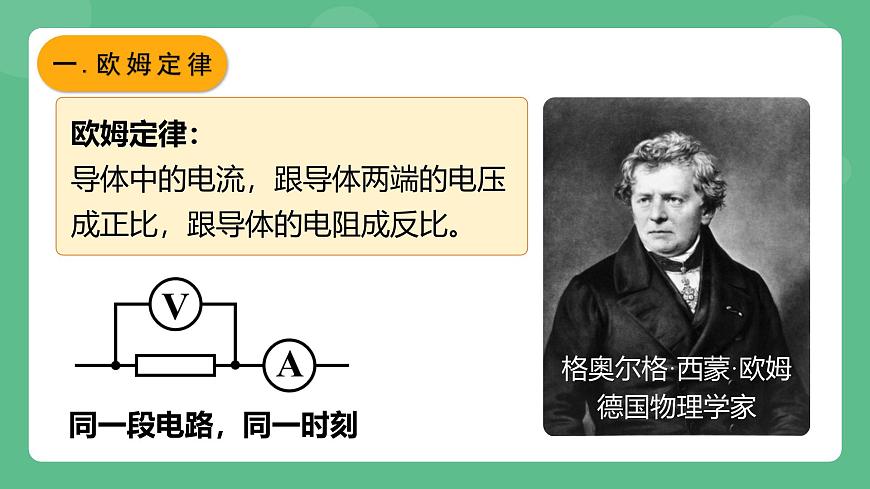

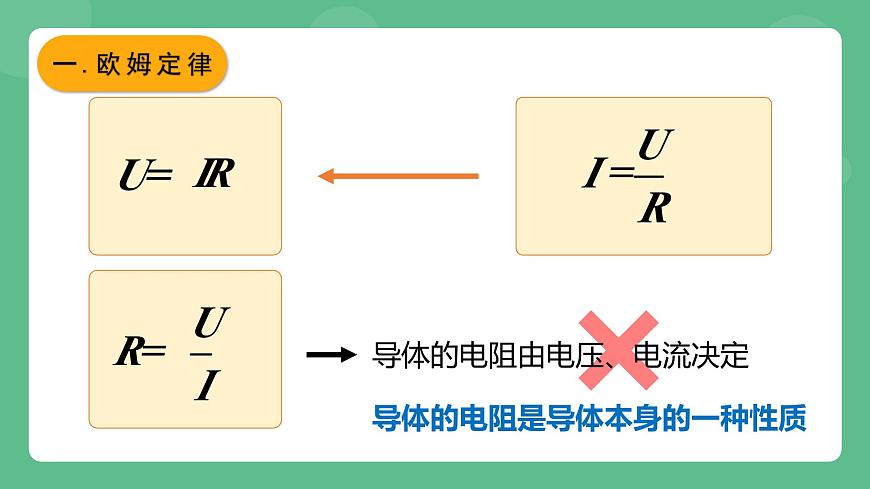

導體的電阻是導體本身的一種性質

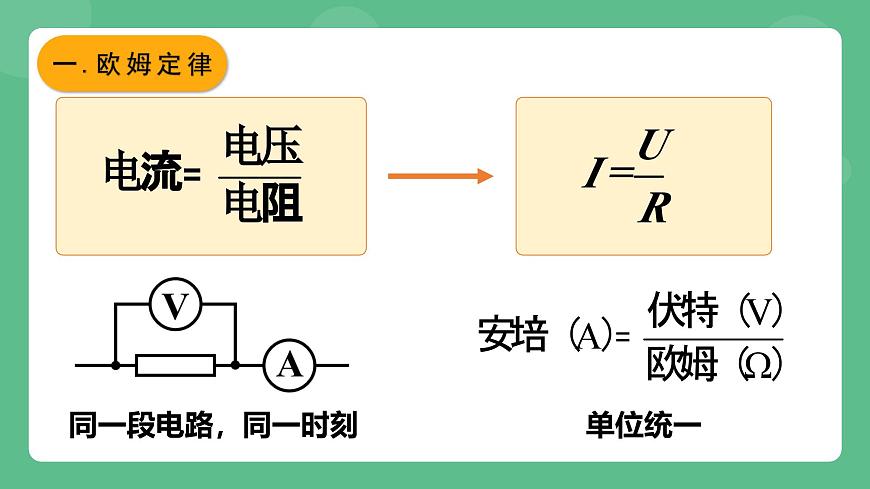

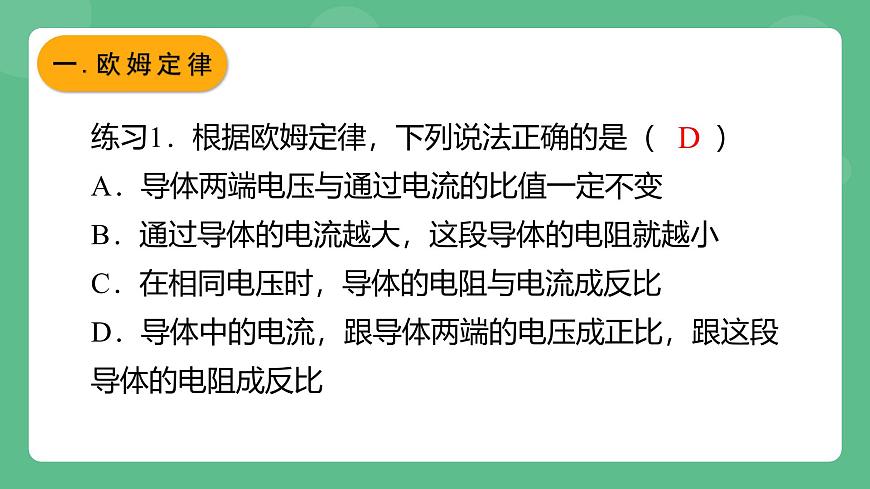

練習1．根據歐姆定律，下列說法正確的是（　?。〢．導體兩端電壓與通過電流的比值一定不變B．通過導體的電流越大，這段導體的電阻就越小C．在相同電壓時，導體的電阻與電流成反比D．導體中的電流，跟導體兩端的電壓成正比，跟這段導體的電阻成反比

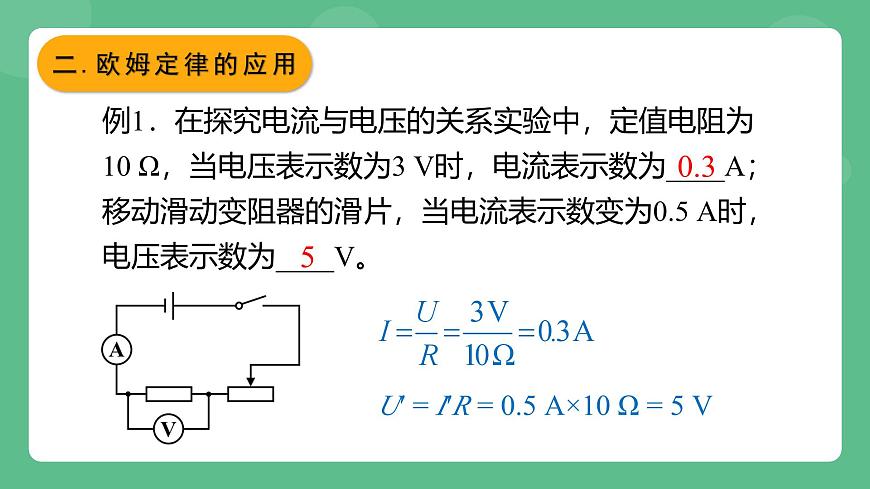

例1．在探究電流與電壓的關系實驗中，定值電阻為10 Ω，當電壓表示數為3 V時，電流表示數為____A；移動滑動變阻器的滑片，當電流表示數變?yōu)?.5 A時，電壓表示數為____V。
U′ = I′R = 0.5 A×10 Ω = 5 V

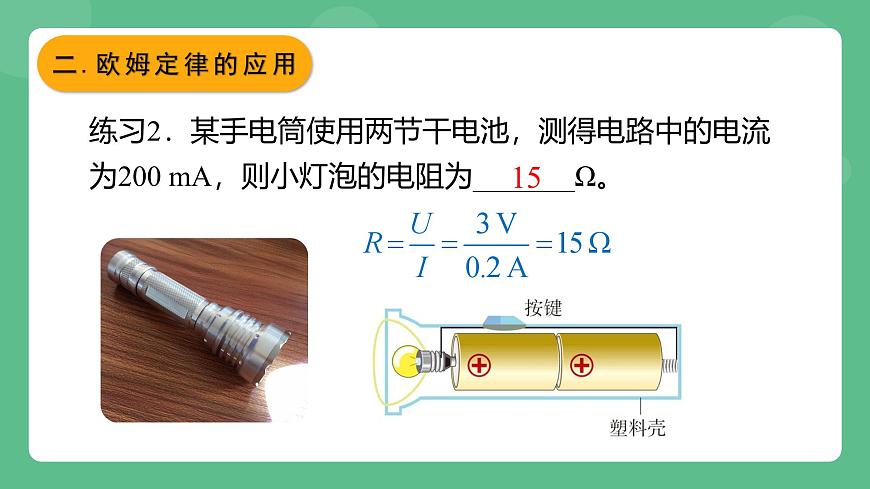

練習2．某手電筒使用兩節干電池，測得電路中的電流為200 mA，則小燈泡的電阻為_______Ω。
練習3．如圖所示，為某次實驗中繪制 的小燈泡的 I-U 圖象，分析圖象可知， 當小燈泡兩端電壓為1.5 V時，通過小 燈泡的電流為_____A，此時小燈泡的 電阻為_____Ω；小燈泡兩端電壓越大，燈絲溫度越高， 燈絲電阻_____。（越大、越小、不變）
例2．在如圖所示的電路中，電源電壓為8 V保持不變， 閉合開關S后，電流表的示數為0.3 A，電壓表的示數為 2 V，則電阻R1的阻值是_____Ω。
U1 = U－U2 = 8 V－2 V = 6 V
練習4．如圖所示，電源電壓保持不變，R1=10 Ω，當滑動變阻器的滑片 P 移到最左端時，電流表的示數為0.3 A；當滑動變阻器的滑片 P 移到最右端時，電流表的示數為0.1 A，則電源電壓為______V，滑動變阻器的最大阻值是______Ω。
U = IR1 = 0.3 A×10 Ω = 3 V
U1 = I′R1 = 0.1 A×10 Ω = 1 V
U2 = U－U1 = 3 V－1 V = 2 V
例3．在如圖所示的電路中，當閉合開關后，兩個電流表指針偏轉均為圖所示，則電阻R1和R2中的電流I1∶I2 = ______，電阻R1∶R2 = ______。
練習5．電源電壓保持不變，當開關S1、S2都閉合時，電壓表示數為6 V；只閉合S1時，電壓表的示數為2 V，則兩個電阻的阻值之比 R1∶R2=_________。
練習6．在“研究電流和電阻關系”的實驗時，電壓表示數為1.5 V，電流表示數為0.4 A；現將阻值為5 Ω的電阻R換成阻值為10 Ω的電阻接入電路，為保證R兩端的電壓不變，應移動滑動變阻器的滑片，使滑動變阻器接入電路的阻值_______（變大、變小、不變）才能滿足要求。
