初中物理人教版（2024）九年級全冊第2節 電功率優秀單元測試同步測試題

這是一份初中物理人教版（2024）九年級全冊第2節 電功率優秀單元測試同步測試題，文件包含第18章《電功率》單元測試卷提升卷原卷版docx、第18章《電功率》單元測試卷提升卷解析版docx等2份試卷配套教學資源，其中試卷共51頁， 歡迎下載使用。

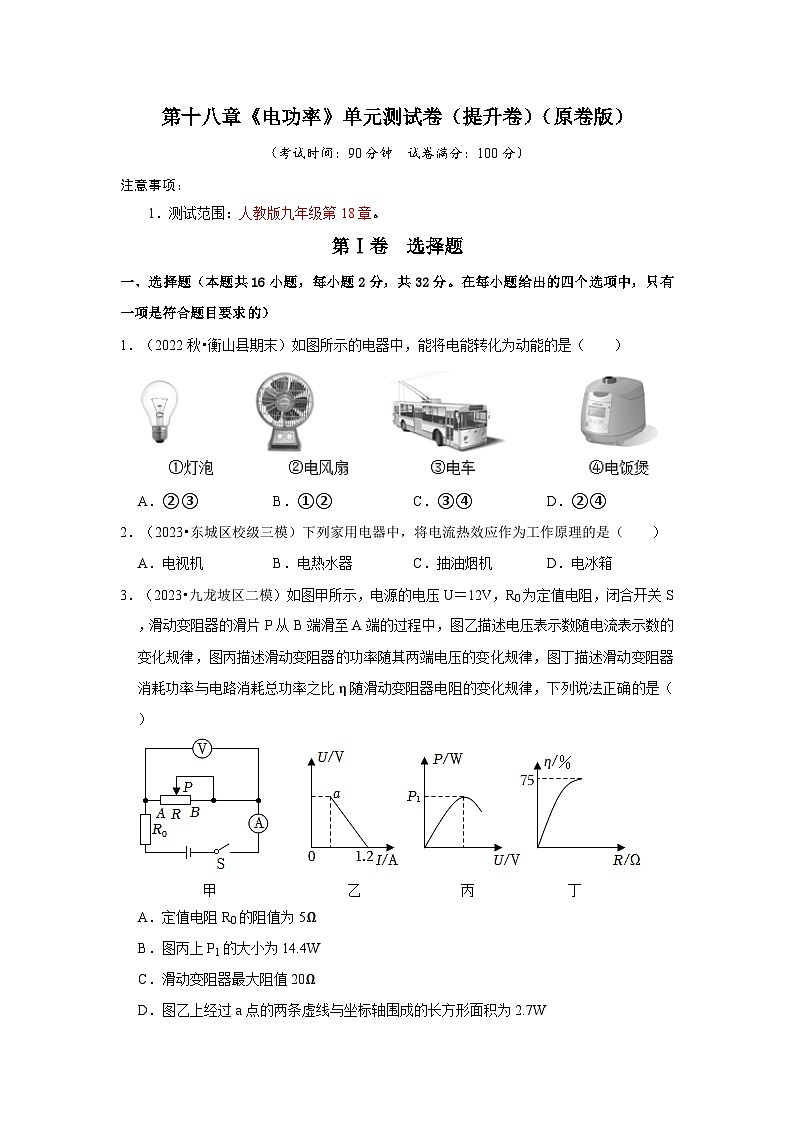

注意事項：
1．測試范圍：人教版九年級第18章。
第Ⅰ卷 選擇題
一、選擇題（本題共16小題，每小題2分，共32分。在每小題給出的四個選項中，只有一項是符合題目要求的）

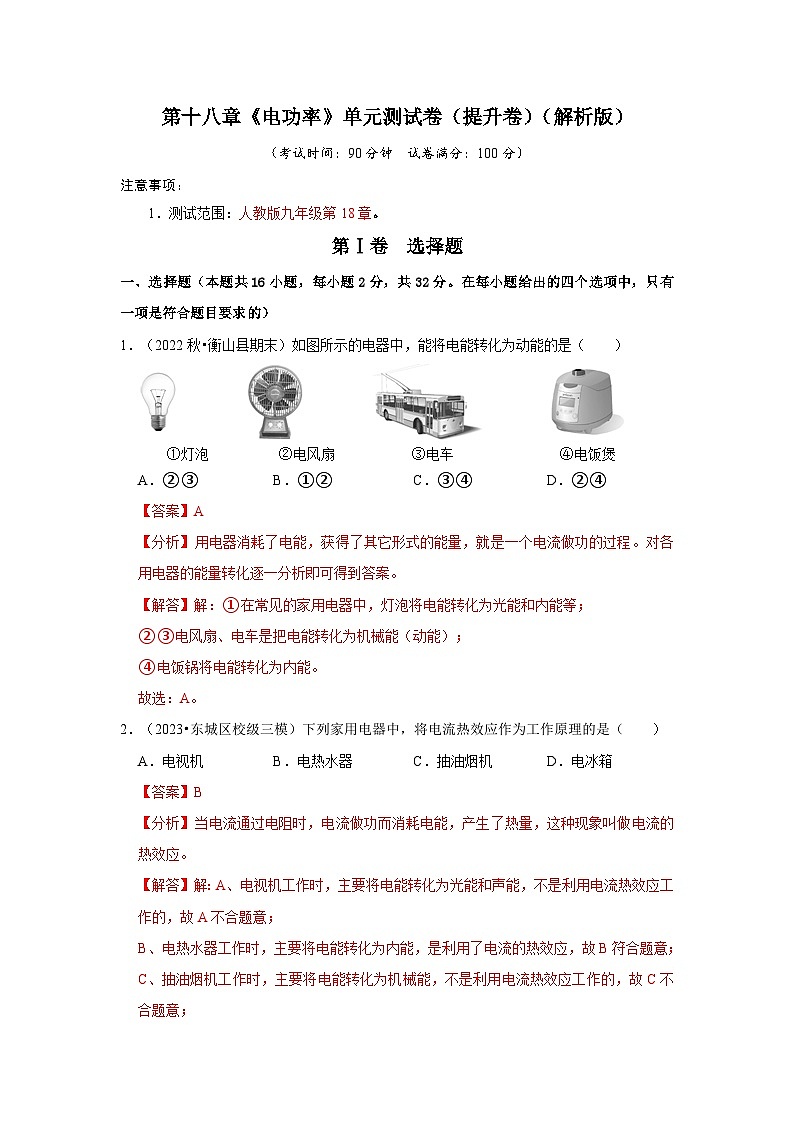

1．（2022秋?衡山縣期末）如圖所示的電器中，能將電能轉化為動能的是（ ）
A．②③B．①②C．③④D．②④
2．（2023?東城區校級三模）下列家用電器中，將電流熱效應作為工作原理的是（ ）
A．電視機B．電熱水器C．抽油煙機D．電冰箱

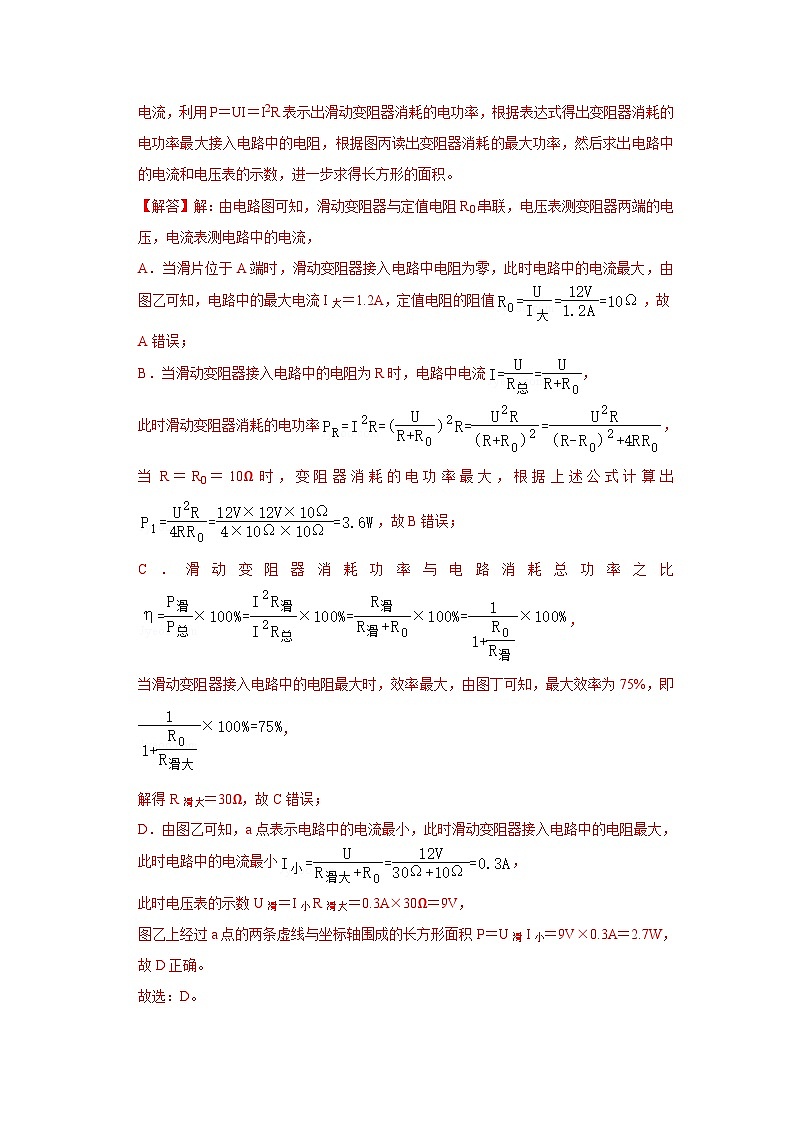

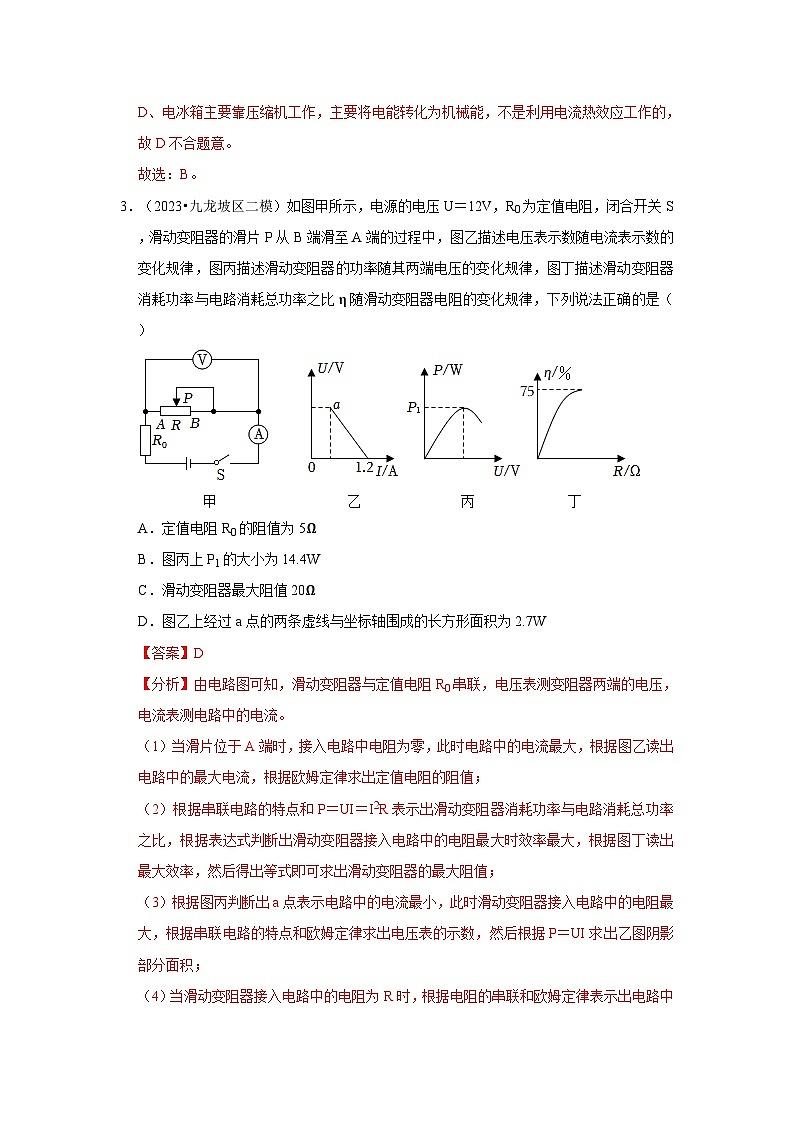

3．（2023?九龍坡區二模）如圖甲所示，電源的電壓U＝12V，R0為定值電阻，閉合開關S，滑動變阻器的滑片P從B端滑至A端的過程中，圖乙描述電壓表示數隨電流表示數的變化規律，圖丙描述滑動變阻器的功率隨其兩端電壓的變化規律，圖丁描述滑動變阻器消耗功率與電路消耗總功率之比η隨滑動變阻器電阻的變化規律，下列說法正確的是（ ）
A．定值電阻R0的阻值為5Ω
B．圖丙上P1的大小為14.4W
C．滑動變阻器最大阻值20Ω
D．圖乙上經過a點的兩條虛線與坐標軸圍成的長方形面積為2.7W

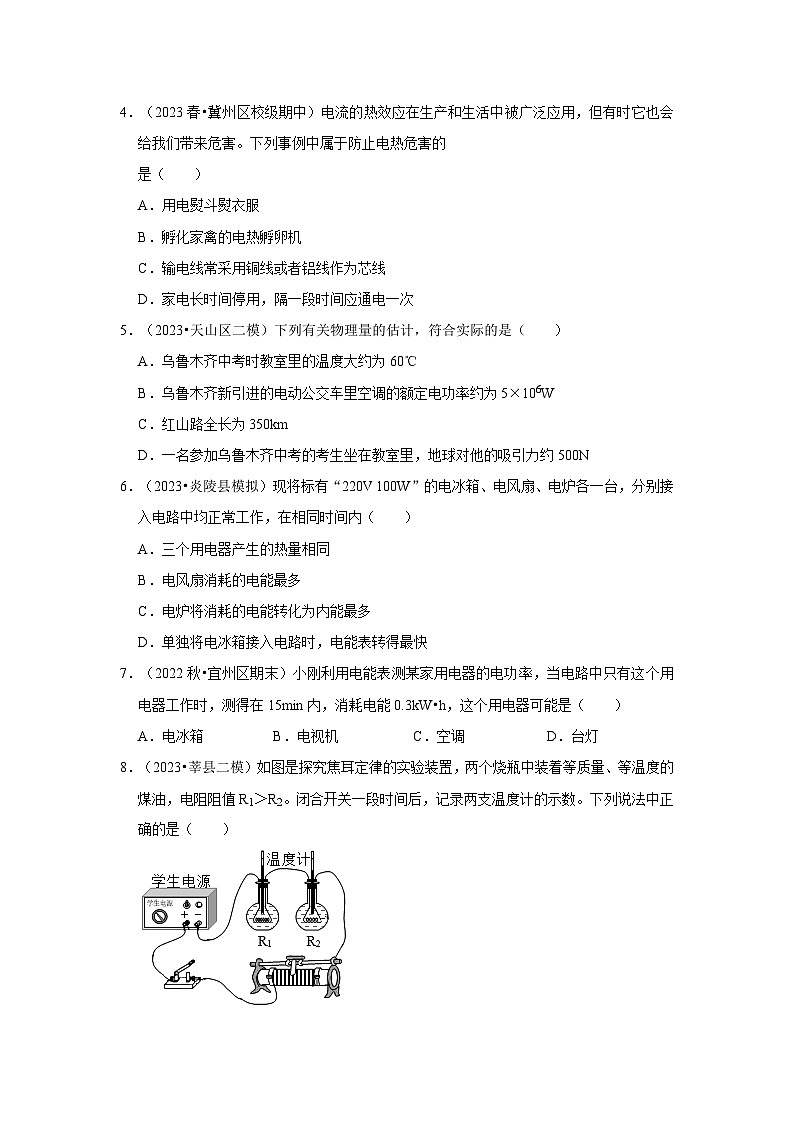

4．（2023春?冀州區校級期中）電流的熱效應在生產和生活中被廣泛應用，但有時它也會給我們帶來危害。下列事例中屬于防止電熱危害的
是（ ）
A．用電熨斗熨衣服
B．孵化家禽的電熱孵卵機
C．輸電線常采用銅線或者鋁線作為芯線
D．家電長時間停用，隔一段時間應通電一次
5．（2023?天山區二模）下列有關物理量的估計，符合實際的是（ ）
A．烏魯木齊中考時教室里的溫度大約為60℃
B．烏魯木齊新引進的電動公交車?yán)锟照{(diào)的額定電功率約為5×106W
C．紅山路全長為350km
D．一名參加烏魯木齊中考的考生坐在教室里，地球?qū)λ奈s500N
6．（2023?炎陵縣模擬）現將標有“220V 100W”的電冰箱、電風扇、電爐各一臺，分別接入電路中均正常工作，在相同時間內（ ）
A．三個用電器產生的熱量相同
B．電風扇消耗的電能最多
C．電爐將消耗的電能轉化為內能最多
D．單獨將電冰箱接入電路時，電能表轉得最快
7．（2022秋?宜州區期末）小剛利用電能表測某家用電器的電功率，當電路中只有這個用電器工作時，測得在15min內，消耗電能0.3kW?h，這個用電器可能是（ ）
A．電冰箱B．電視機C．空調D．臺燈
8．（2023?莘縣二模）如圖是探究焦耳定律的實驗裝置，兩個燒瓶中裝著等質量、等溫度的煤油，電阻阻值R1＞R2。閉合開關一段時間后，記錄兩支溫度計的示數。下列說法中正確的是（ ）
A．閉合開關，電阻兩端的電壓關系為U1＜U2
B．通電1min后R2所在的燒瓶溫度計示數更高
C．溫度計示數的變化可反映電阻產生熱量的多少
D．該裝置只能探究電流產生的熱量與電阻大小的關系
9．（2023?龍崗區校級三模）如圖為一款電火鍋的內部簡化電路，開關S閉合后，通過擋位開關S1可以實現高、中、低三擋加熱的轉換。已知電阻R1＝60.5Ω，高溫?fù)豕β蕿?400W，下列說法正確的是（ ）
A．當S閉合、S1轉到位置2時，只有R2工作，為低溫?fù)?br>B．當S閉合、S1轉到位置1時，R2、R3串聯，為高溫?fù)?br>C．中溫?fù)跫訜岬墓β蕿?600W
D．當S閉合、S1由位置2轉到位置3時，總電阻變大，總功率減小
10．（2023?兩江新區校級模擬）如圖甲所示，電源電壓保持不變，已知燈L1正常工作時的電壓為4V，燈L2正常工作時的電壓為3V。圖乙是L1、L2的I﹣U圖。當只閉合開關S、S2，且滑動變阻器R的滑片位于最右端時，電流表的示數為0.2A；當只閉合開關S、S1，且滑動變阻器R的滑片位于最右端時，電流表的示數為0.3A。下列說法正確的是（ ）
A．只閉合開關S、S2，燈L2和滑動變阻器串聯
B．燈絲電阻隨電壓的增大而減小
C．滑動變阻器的最大阻值為10Ω
D．燈L1的額定功率為0.6W
11．（2022秋?河?xùn)|區期末）用同種材料制成的兩段長度相等、橫截面積不同的圓柱形導體，將它們按如圖所示串聯在電路中并通電，則乙導體的（ ）
A．電阻大B．通過的電流小
C．兩端的電壓小D．消耗的電能多
12．（2023?茂南區二模）如圖所示的電路，電源電壓保持不變，R1＝10Ω，閉合開關S，滑動變阻器的滑片P在最右端時，電流表的示數為0.25A；把滑片P移到中點時，電流表的示數為0.4A，則下列說法正確的是（ ）
A．滑片P在最右端時，通過R1、R2的電流之比為5：8
B．滑片P在最右端時，R1、R2電功率之比為1：3
C．滑動變阻器的最大阻值為20Ω
D．電源電壓為12V
13．（2023?淄川區模擬）如圖甲所示是額定電壓為12V的小燈泡L的I﹣U關系圖象，L與電阻R接入圖乙所示的電路中。只閉合開關S，電流表的示數為0.3A，再閉合開關S1，電流表的示數為0.9A。下列說法正確的是（ ）
A．此時小燈泡的電阻是30Ω B．電路的電源電壓是12V
C．整個電路的消耗的電功率是3.6W D．通電10s電阻R產生的熱量是36J
14．（2023秋?東莞市校級月考）如圖所示電路中，電源電壓恒為6V，電流表量程為0～0.6A，電壓表量程為0～15V，滑動變阻器R2規格為“50Ω 0.5A”。滑片P在中點時，電流表示數為0.2A，電壓表示數為5V。下列說法中正確的有（ ）
A．定值電阻R1為5Ω
B．如果出現電壓表示數為6V，可能是R1斷路
C．滑動變阻器阻值可調節范圍為5Ω～50Ω
D．R2的功率占電路總功率的比值最小時，電流表示數為0.6A
15．（2023?雁峰區校級自主招生）現有一個粗細均勻的金屬圓環，它是由一段銅絲和一段同種材料制成的電阻絲連接而成的。為了研究它的導電性，小科把它接入到如圖甲所示的電路中。實驗時，小科先將觸點M與圓環上的A點連接，再移動滑動變阻器R1的滑片P移至最右端后，閉合開關S，將觸點N從A開始沿逆時針?lè)较蚧瑒?dòng)一周，在觸點N滑動的過程中，觸點M、N之間的電阻等效于一個變化的電阻，記為RMN。設滑過弧MN的長為x，電流表示數I與x之間的關系如圖乙所示。已知電源電壓恒為4.5V，銅絲的阻值不計，觸點接觸良好。粗細均勻、同種材料制成的電阻絲阻值與其長度成正比。下列說法錯誤的是（ ）
A．該金屬圓環中銅絲的長度是10cm
B．在觸點N滑動過程中，RMN的最大值是4Ω
C．每1cm電阻絲的阻值是0.1Ω
D．在觸點N滑動過程中，電路消耗的最大功率為4.05W
16．（2023?江都區模擬）如圖甲是某一特殊純電阻元件D和定值電阻R的I﹣U關系圖像。小明將D和R以兩種不同的方式接在同一電源上，如圖乙和丙，若乙圖中R與D的電功率之比為P1：P2＝a，丙圖中R與D的電功率之比P3：P4＝b，則下列關系式中正確的是（ ）
A．a(chǎn)b＝1 a＞bB．a(chǎn)b＜1 a＜bC．a(chǎn)b＜1 a＞bD．a(chǎn)b＞1 a＜b
第Ⅱ卷 非選擇題
二、填空題（本題共6小題，每題2分，共12分）
17．（2023?姑蘇區校級模擬）如圖是一款養生壺和它的電路簡圖，該壺有“加熱”和“保溫”兩擋。電源電壓為220V，電阻絲R1＝R2＝44Ω，當開關 閉合時，養生壺在“加熱”擋工作。壺內1kg的水從20℃到燒開所需加熱時間為336s。若不計熱量損失，加熱過程中電熱壺的實際功率 （選填“小于”“大于”或“等于”）額定功率。[已知c水＝4.2×103J/（kg?℃），當?shù)貧鈮簽?標準大氣壓]
18．（2023?錦江區校級模擬）有兩個電路元件A和B，流過元件的電流與其兩端電壓的關系如圖甲所示。把它們串聯在電路中，如圖乙所示。閉合開關S，這時電流表的示數為0.4A，則元件A的電阻為 Ω，通電2min，元件B消耗的電能為 J。
19．（2023?內蒙古）如圖所示是一款3D打印筆的簡化電路圖，其中R1、R2均為發熱電阻，電阻不變。其部分參數如表所示。開關S1閉合，單刀多擲開關S2僅與2接觸時，打印筆處于 擋（選填“高溫”“中溫”或“低溫”）；高溫?fù)醯念~定功率為 W。
20．（2023?丹東一模）如圖所示，電源電壓保持不變，燈泡L標有“12V 2A”字樣（忽略燈絲電阻的變化），當開關S1、S2閉合，滑動變阻器滑片P置于a端時，燈泡正常發光，電流表示數為4A，滑動變阻器的最大阻值是 Ω；當開關S1閉合，S2斷開，滑片P置于b端時，通電30s滑動變阻器產生的熱量是 J。
21．（2023?鐵鋒區三模）某家庭用的電子式電能表的表盤上標有“3200imp/（kW?h）”，表示每消耗1kW?h的電能，指示燈閃爍3200次。小明將某家用電器單獨接在該電能表上常工作6min，電能表指示燈閃爍了320次。該家用電器在上述時間內消耗的電能為
kW?h，則這個家用電器可能是 （填“微波爐”、“臺燈”或“電視機”）。
22．（2023?鐵鋒區三模）如圖甲所示，電源電壓U恒定不變，R為定值電阻。閉合開關S，在滑動變阻器滑片P從a移向b的過程中，電路的總功率、定值電阻R的功率及滑動變阻器的功率與電流的關系圖線如圖乙所示，圖乙中曲線2是 （填“電路總功率”、“定值電阻R”或“滑動變阻器”）的P﹣I圖象；該電路中滑動變阻器消耗的最大功率為 W。
三．實驗題（本題共3小題，共18分）
23．（2023?內蒙古）在“測量小燈泡的電功率”的實驗中，老師給同學們提供的器材有：電壓恒為6V的電源，額定電壓為2.5V的小燈泡（燈絲電阻約為10Ω），電流表、電壓表、開關各一個，導線若干，三種規格的滑動變阻器R1（10Ω，0.5A）、R2（50Ω，0.5A）、R3（200Ω，0.2A）可供選擇。
（1）通過估算，滑動變阻器應選擇 （選填“R1”“R2”或“R3”）。選擇合適變阻器后，請用筆畫線表示導線將電路連接完整。要求：變阻器的滑片P向B端移動時，燈泡變暗。
（2）滑片P置于阻值最大處，閉合開關試觸時，發現電壓表示數很大，電流表幾乎無示數，出現的電路故障原因可能是 。
（3）排除故障后，閉合開關S，移動滑片P到某一位置時，電壓表示數如圖乙所示為
V；若要測量小燈泡的額定功率，應將滑片P向 （選填“A”或“B”）端移動。根據圖丙圖象信息，可計算出小燈泡的額定功率是 W。
24．（2023秋?二道區校級月考）在測量額定電壓為2.5V小燈泡的電功率實驗中：
（1）閉合開關前，滑動變阻器的滑片應移至 （選填“A”或“B”）端。
（2）正確連接電路后，閉合開關，發現無論怎樣移動滑動變阻器的滑片P，小燈泡都不發光，且電壓表、電流表均無示數。某同學用一根導線排查故障，當把導線的兩端分別接在M、N和M、B接線柱上時，發現小燈泡兩次都發光且電壓表均有示數。根據上述現象可判斷出電路的故障是： 。
（3）排除故障后，調節滑動變阻器的滑片使電壓表示數為2.5V時，小燈泡正常發光，此時電流表的示數如圖乙所示，則小燈泡的額定電功率為 W；
（4）測量發現，小燈泡的電阻隨電壓的增大而增大，其原因是：
；
（5）完成上述實驗后，另有同學設計了如圖丙所示的電路，測出了額定電流為I額，的小燈泡正常工作時的電阻RL。電源電壓不變，滑動變阻器R1的最大阻值為R，實驗方案如下：
①按電路圖連接電路；
②只閉合開關S1，移動R1的滑片，使電流表的示數為I額，燈泡正常發光；
③斷開S1，閉合開關S2，移動 （選填“R1”或“R2”）的滑片，使電流表的示數為I額；
④保持R2的滑片位置不動，將R1的滑片移到最左端，電流表的示數為I1，再將R1的滑片移到最右端，電流表的示數為I2；
⑤小燈泡正常工作時的電阻表達式為RL＝ （用I1、I2、R表示）。
25．（2022秋?洪山區校級期末）如圖所示的實驗裝置探究電流通過導體產生的熱量與哪些因素有關。
（1）兩個透明容器中封閉著 ，通電后透明容器中電阻絲的內能增大是通過 （選填“做功”或“熱傳遞”）方式改變的。
（2）甲裝置是探究導體產生的熱量與 大小是否有關的裝置。
（3）裝置乙通電后兩容器內電阻絲產生的熱量之比是 。
（4）以下現象能用乙裝置的實驗結論解釋的是 。
A.電爐絲通過導線連接到電路，電爐絲熱得發紅而導線幾乎不發熱
B.在家庭電路中，兩根導線連接處往往比別處更容易發熱
C.冬天在房間里使用電取暖器時，通電越久，房間里溫度會越高
D.電風扇通過導線連接到電路里，導線幾乎不發熱，電熱水壺通過同樣的導線連接到電路里，導線明顯發熱
四．計算題（本題共3小題，共27分）
26．（2023?青島自主招生）小明在浴室洗完澡后，發現鏡面上有一層霧氣，使用不方便。根據所學物理知識可知，這是溫度較高的水蒸氣遇到溫度較低的鏡面形成了小水滴的原因。為了解決這一問題，其所在的興趣小組設計了一款具有加熱、保溫功能的鏡子。設計的原理電路如圖所示，電源電壓保持不變，忽略溫度對電阻的影響。R1為發熱電阻，R2為18Ω的保護電阻，兩種工作狀態下R1的功率之比為9：1，R2在保溫狀態下的功率為2W。求：
（1）R1的阻值；
（2）電源電壓；
（3）保溫狀態下，該鏡子20分鐘消耗的電能。
27．（2023秋?東莞市校級月考）如圖所示電源電壓保持不變，R1＝R2＝20Ω，R3＝10Ω，當S1、S2都斷開，電流表示數是0.3A，求：
（1）電源電壓；
（2）S1、S2都閉合時，電流表示數是多少？
（2）S1、S2都閉合時，電路消耗的總功率是多少？
28．（2023?裕華區校級二模）在如圖甲所示的電路中，電源電壓恒為18V，電流表量程為“0﹣0.6A”和“0﹣3A”，電壓表的量程為“0﹣3V”和“0﹣15V”，表盤如圖乙所示?；瑒?dòng)變阻器的規格為“50Ω 1A”，小燈泡的規格為“3V 1.5W”。求：
（1）小燈泡正常發光時的電阻和此時滑動變阻器的電功率。
（2）用一定值電阻R0替換小燈泡接入電路中，并將一電壓表并聯在R0兩端，不改變電表的量程，在確保電路中所有元件均安全的情況下移動滑動變阻器滑片，發現三個電表可以偏轉到相同的位置，求滿足要求的R0的最大阻值及該電路的最小電功率。
五．科普閱讀題（共1小題，共6分）
29．（2023秋?東臺市月考）閱讀短文，回答問題。
無鏈條電動自行車
無鏈條電動自行車，整體外形時尚，沒有了鏈條，外觀變得與普通自行車或電動車有些不同，如圖1所示。無鏈條電動自行車被稱為“沒有鏈條的混合動力電動自行車”。它結合了電子動力和人體動力，此車既可以通過給鋰電池充電獲得能量；也可以通過騎行者踩腳踏板獲得能量。騎行者踩腳踏板的動能，可通過車上的發電機轉化為電能，存儲在自行車框架中的鋰電池內，之后通過電動機驅動后輪轉化成動能，以此驅動自行車前進。因此使騎行者騎得更省力，同時也能減少對環境的污染。
圖1中所示這款無鏈條電動自行車正常行駛時，若騎行者不踩腳踏板，僅靠鋰電池驅動，這種“電力驅動”可使車連續行駛1.8×104m；若騎行者踩腳踏板輔助鋰電池給車提供能量，這種“混合動力驅動”可使車連續行駛3.2×104m。
與鏈條車相比，這種新型自行車具備許多優點．比如：省力、耐用、安全、靈便、干凈衛生、結構簡單、修理方便，騎行12000km也無需大修。因此，無鏈條電動自行車是城市中一種理想的交通工具。
（1）騎行者踩腳踏板的目的是把踩腳踏板的 能轉化為電能。
（2）無鏈條電動自行車的車把龍頭是 （省力/費力/等臂）杠桿。
（3）關于無鏈條電動自行車的結構和使用，下面說法錯誤的是 。
A．無鏈條電動自行車是直接通過電池釋放的電能驅動車子前進
B．由于無鏈條，電動自行車不充電就不能行駛
C．使用時，無鏈條電動自行車不踩腳踏板也能行駛
D．騎行時，自行車坐墊下面的彈簧會發生形變，具有彈性勢能
（4）圖2是圖1腳踏部分的放大圖，當該車以“混合動力驅動”正常行駛時，請?jiān)趫D2中畫出最省力時人腳對腳踏板的力F（作用點在腳踏板板面中心）和這個力對應的力臂l。（提示：腳可以向各個方向用力踩腳踏板，腳踏板可以通過旋轉來適應腳的用力方向。）
（5）做功的過程也是消耗能量的過程．若不計能量損失，該款車“混合動力驅動”正常行駛時人所提供的能量與“電力驅動”時鋰電池提供的能量之比為 。
六．簡答題（共1小題，共5分）
30．（2022秋?漳州期末）同學新家裝修，他和弟弟看到電工師傅接線時的做法如圖：火線、零線錯開位置剝線，接頭用銅絲螺線形纏繞，再用電工膠布包好。請你利用所學的物理知識從電學角度分別說明下列做法的用意：
（1）“螺線形纏繞”而不是簡單纏繞；
（2）“錯開位置剝線”。而不是布同一位置處剝線接線。

額定電壓
220V
額定功率
高溫?fù)?br>中溫?fù)?br>88 W
低溫?fù)?br>44W
