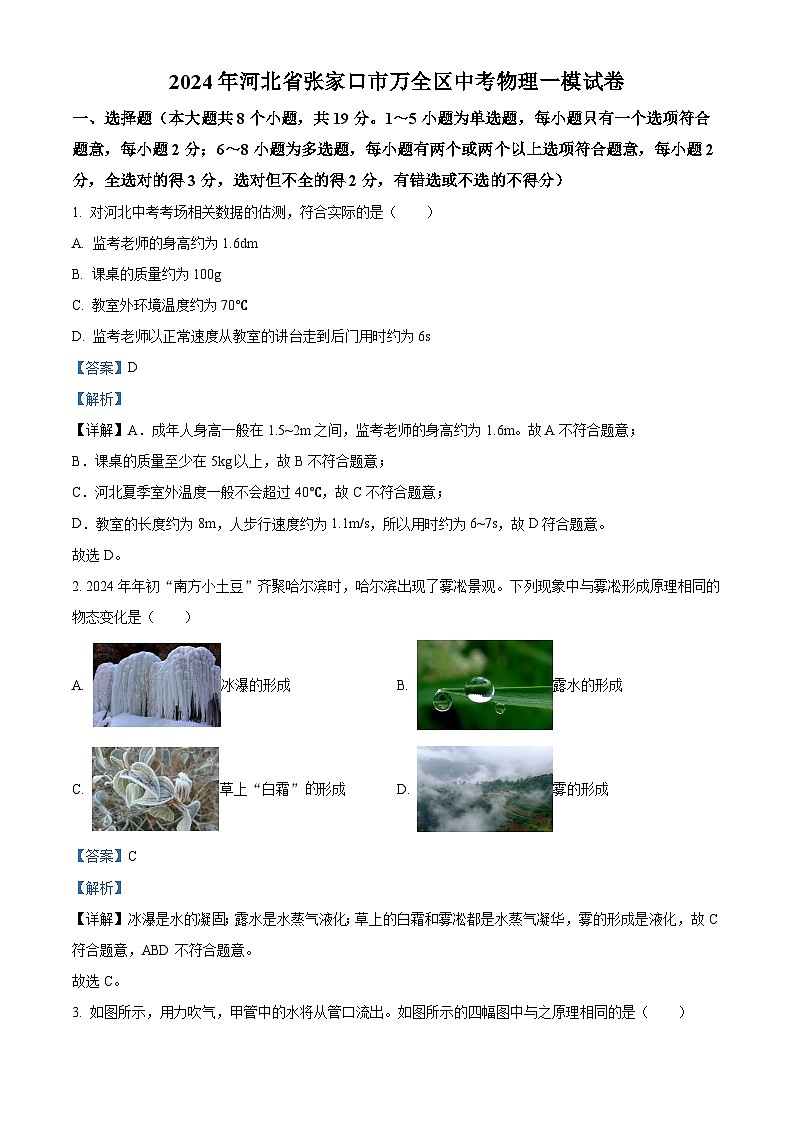

2024年河北省張家口市萬全區中考一模物理試題（解析版）

這是一份2024年河北省張家口市萬全區中考一模物理試題（解析版），共17頁。試卷主要包含了選擇題，填空及簡答題，實驗探究題，計算應用題等內容，歡迎下載使用。
1. 對河北中考考場相關數據的估測，符合實際的是（ ）
A. 監考老師的身高約為1.6dm
B. 課桌的質量約為100g
C. 教室外環境溫度約為70℃
D. 監考老師以正常速度從教室的講臺走到后門用時約為6s
【答案】D
【解析】
【詳解】A．成年人身高一般在1.5~2m之間，監考老師的身高約為1.6m。故A不符合題意；
B．課桌的質量至少在5kg以上，故B不符合題意；
C．河北夏季室外溫度一般不會超過40℃，故C不符合題意；
D．教室的長度約為8m，人步行速度約為1.1m/s，所以用時約為6~7s，故D符合題意。
故選D。
2. 2024年年初“南方小土豆”齊聚哈爾濱時，哈爾濱出現了霧凇景觀。下列現象中與霧凇形成原理相同的物態變化是（ ）
A. 冰瀑的形成B. 露水的形成
C. 草上“白霜”形成D. 霧的形成
【答案】C
【解析】
【詳解】冰瀑是水的凝固；露水是水蒸氣液化；草上的白霜和霧凇都是水蒸氣凝華，霧的形成是液化，故C符合題意，ABD不符合題意。
故選C。

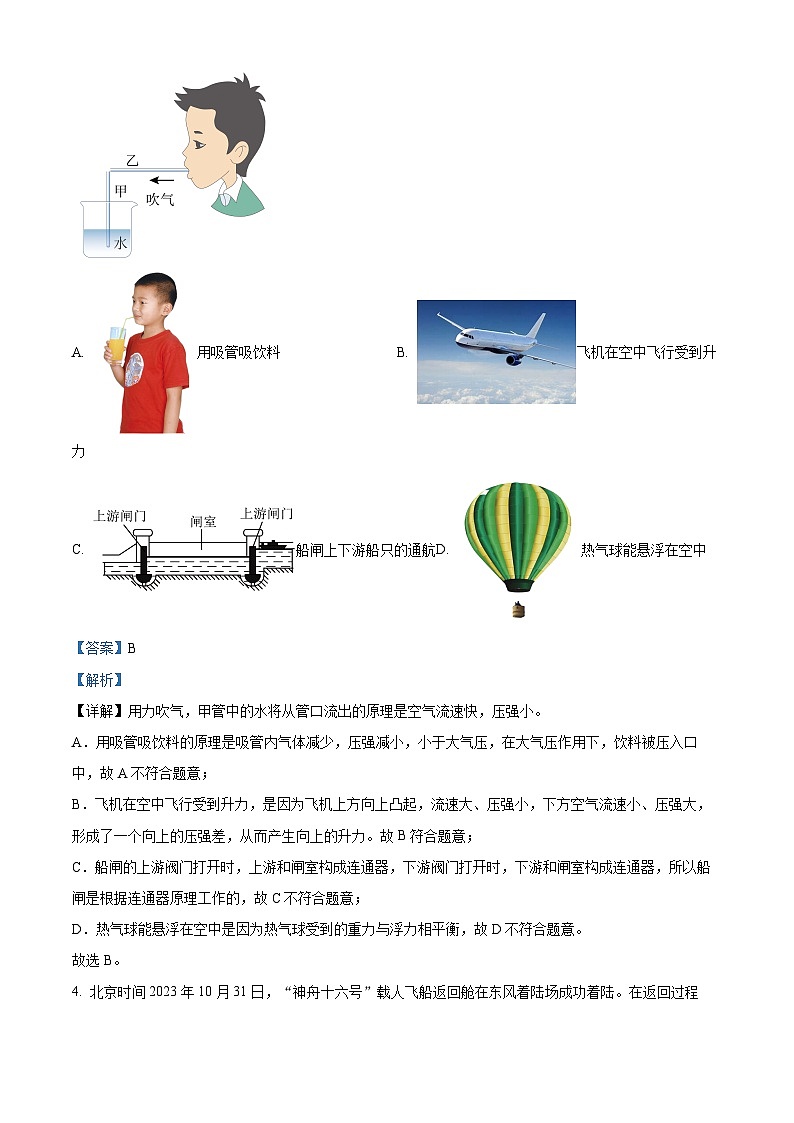

3. 如圖所示，用力吹氣，甲管中的水將從管口流出。如圖所示的四幅圖中與之原理相同的是（ ）

A. 用吸管吸飲料B. 飛機在空中飛行受到升力
C. 船閘上下游船只的通航D. 熱氣球能懸浮在空中
【答案】B
【解析】
【詳解】用力吹氣，甲管中的水將從管口流出的原理是空氣流速快，壓強小。
A．用吸管吸飲料的原理是吸管內氣體減少，壓強減小，小于大氣壓，在大氣壓作用下，飲料被壓入口中，故A不符合題意；
B．飛機在空中飛行受到升力，是因?yàn)轱w機上方向上凸起，流速大、壓強小，下方空氣流速小、壓強大，形成了一個向上的壓強差，從而產生向上的升力。故B符合題意；
C．船閘的上游閥門打開時，上游和閘室構成連通器，下游閥門打開時，下游和閘室構成連通器，所以船閘是根據連通器原理工作的，故C不符合題意；
D．熱氣球能懸浮在空中是因?yàn)闊釟馇蚴艿降闹亓εc浮力相平衡，故D不符合題意。
故選B。

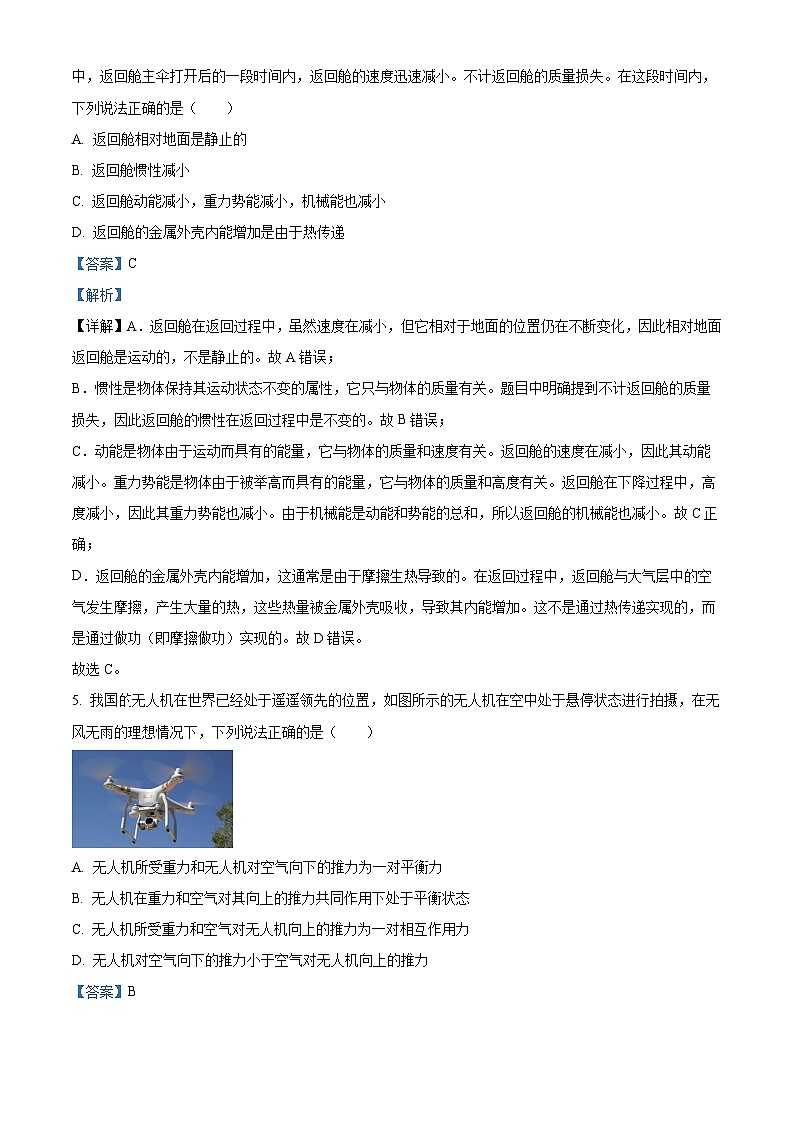

4. 北京時間2023年10月31日，“神舟十六號”載人飛船返回艙在東風著陸場成功著陸。在返回過程中，返回艙主傘打開后的一段時間內，返回艙的速度迅速減小。不計返回艙的質量損失。在這段時間內，下列說法正確的是（ ）
A. 返回艙相對地面是靜止的
B. 返回艙慣性減小
C. 返回艙動能減小，重力勢能減小，機械能也減小
D. 返回艙的金屬外殼內能增加是由于熱傳遞
【答案】C
【解析】
【詳解】A．返回艙在返回過程中，雖然速度在減小，但它相對于地面的位置仍在不斷變化，因此相對地面返回艙是運動的，不是靜止的。故A錯誤；
B．慣性是物體保持其運動狀態不變的屬性，它只與物體的質量有關。題目中明確提到不計返回艙的質量損失，因此返回艙的慣性在返回過程中是不變的。故B錯誤；
C．動能是物體由于運動而具有的能量，它與物體的質量和速度有關。返回艙的速度在減小，因此其動能減小。重力勢能是物體由于被舉高而具有的能量，它與物體的質量和高度有關。返回艙在下降過程中，高度減小，因此其重力勢能也減小。由于機械能是動能和勢能的總和，所以返回艙的機械能也減小。故C正確；
D．返回艙的金屬外殼內能增加，這通常是由于摩擦生熱導致的。在返回過程中，返回艙與大氣層中的空氣發生摩擦，產生大量的熱，這些熱量被金屬外殼吸收，導致其內能增加。這不是通過熱傳遞實現的，而是通過做功（即摩擦做功）實現的。故D錯誤。
故選C。
5. 我國無人機在世界已經處于遙遙領先的位置，如圖所示的無人機在空中處于懸停狀態進行拍攝，在無風無雨的理想情況下，下列說法正確的是（ ）
A. 無人機所受重力和無人機對空氣向下的推力為一對平衡力
B. 無人機在重力和空氣對其向上的推力共同作用下處于平衡狀態
C. 無人機所受重力和空氣對無人機向上的推力為一對相互作用力
D. 無人機對空氣向下的推力小于空氣對無人機向上的推力
【答案】B
【解析】
【詳解】A．無人機所受重力和無人機對空氣向下推力方向均向下，方向相同，不可能是平衡力，故A錯誤；
B．無人機在重力和空氣對其向上的推力為平衡力，所以無人機在兩力的共同作用下處于平衡狀態，故B正確；
C．無人機所受重力和空氣對無人機向上的推力作用在同一物體上，不是一對相互作用力，故C錯誤；
D．無人機對空氣向下的推力和空氣對無人機向上的升力為作用力和反作用力，所以大小相等，故D錯誤。
故選B。
6. 在珠海以南500公里左右的深遠海海域，“海洋石油720”深水物探船經過一個多月的勘測，首張深水地層構造圖即將繪制完成。下列說法正確的是（ ）（海水密度為1.03×103kg/m3，g取10N/kg）
A. 物探船將探測設備投入深海后，船受到的浮力不變
B. 探測設備在下沉過程中，受到海水的壓強逐漸變大
C. 沉到3000米海底的探測設備，每平方米受到海水的壓力為3.09×107N
D. 物探船從大海駛?cè)胛覈?guó)內河后將上浮—些
【答案】BC
【解析】
【詳解】A．物探船將探測設備投入深海后，船的質量減小，重力減小，因?yàn)槠涫冀K漂浮在海面上，其受到的浮力等于重力，所以船受到的浮力變小，故A錯誤；
B．液體壓強與深度成正比，所以沉入大海深處的探測設備在下沉過程中，受到海水的壓強逐漸變大，故B正確；
C．沉到3000米的設備受到海水的壓強為
每平方米受到海水的壓力為
故C正確；
D．物探船從大海駛?cè)胛覈?guó)內河前后均處于漂浮狀態，浮力不變，，因?yàn)楹Ｋ芏却笥诤铀芏?，所以駛?cè)雰?nèi)河后船排開液體的體積V排將變大，所以船將下沉一些，故D錯誤。
故選BC。
7. 小明做“探究凸透鏡成像的規律”實驗時，蠟燭、凸透鏡、光屏在光具座上的位置如圖所示，這時燭焰在光屏上恰好成清晰的像（像未畫出）。下列說法正確的是（ ）
A. 此時光屏上呈現的是倒立、縮小的實像
B. 蠟燭、凸透鏡和光屏位置不變，隨著蠟燭燃燒變短，光屏上燭焰像將向下移動
C. 凸透鏡位置不變，將蠟燭向左移動5cm后，向右移動光屏可再次得到清晰的像
D. 蠟燭、凸透鏡位置不變，在凸透鏡左側加一個近視鏡片，適當向右移動光屏可再次得到清晰的像
【答案】AD
【解析】
【詳解】A．由圖可知，此時物距大于像距，根據凸透鏡的成像規律可知，此時光屏上應該呈現的是倒立、縮小的實像，故A正確；
B．根據經過凸透鏡光心的光線傳播方向不變，隨著蠟燭燃燒變短，在光屏上的像將向上移動，故B錯誤；
C．根據成實像時物遠像近像變小的規律，將蠟燭向左移動5cm增大了物距，則要減小像距才能再次在光屏上得到清晰的像，光屏應該向左移動才能得到清晰的像，故C錯誤；
D．近視鏡片是凹透鏡，具有發散作用，會使成像的會聚點遠離透鏡，應向右移動光屏才能再次得到清晰的像，故D正確。
故選AD。
8. 如圖所示電路，電源電壓恒定，為定值電阻，為滑動變阻器，小燈泡L上標有“6V 3W”，的阻值是燈泡電阻的四分之一。當滑動變阻器的滑片P處于中間位置時，閉合所有開關，燈泡正常發光，電流表和的示數之比為2∶5。不考慮溫度對燈泡電阻的影響。下列說法正確的是（ ）
A. 的阻值為3Ω
B. 閉合所有開關，將滑片P向右移動，電流表的示數變小，的示數不變
C. 滑動變阻器的最大阻值為24Ω
D. 閉合開關S，斷開、，滑動變阻器的滑片移動到最右端時，電路總功率為2.4W
【答案】ACD
【解析】
【詳解】A．燈L的電阻為
已知R１的阻值是燈泡電阻的四分之一，所以R１的阻值為
故A正確；
B．閉合所有開關，R1、 R2與燈L并聯，電流表A1測R2與燈L的總電流，A2測R1、 R2的總電流，將滑片P向右移動，R2接入電路中的阻值變小，而并聯電路中各支路兩端電壓等于電源電壓（不變），所以通過R2的電流變大，則電流表A1，A2的示數均會變大。故B錯誤；
C．由前面分析可知，閉合所有開關，滑片在中點時，R1、 R2與燈L并聯，此時燈正常發光，則電源電壓等于燈的額定電壓為6V，又電流表A1，A2的示數之比為2∶5，則有
解得此時R2接入電路中的電阻為
則滑動變阻器R2的最大阻值為
故C正確；
D．閉合開關S，斷開、，滑動變阻器的滑片移動到最右端時，R2接入電路中的電阻為零，此時R1與燈L串聯，則電路中的總功率為
故D正確。
故選ACD。
二、填空及簡答題（本大題共4個小題；每空或每圖1分，共11分）
9. 中央電視臺的春節聯歡晚會現場畫面是通過______傳到我們的手機、電視機上的。我們對于十分熟悉的主持人不用看畫面，就能分辨出是誰在主持，我們的判斷依據是不同主持人的______不同。
【答案】 ①. 電磁波 ②. 音色
【解析】
【詳解】[1]春節聯歡晚會現場畫面、聲音等直播信息是利用電磁波傳遞到手機、電視的。
[2]不同發聲體的材料和結構不同，產生的音色會不同，我們能分辨出是誰在主持的依據是不同主持人說話的音色不同。
10. 如圖1所示，水面上有一只天鵝，天鵝的眼睛到水面的距離是20cm，則它的眼睛在水中的像到水面的距離為_(kāi)_____cm，當這只天鵝飛向空中時，其在水中的像的大小將______（選填“變大”“不變”或“變小”）。如圖2所示，請?jiān)趫D中畫出天鵝的眼睛看到魚的光路圖______（將水面看成鏡面，天鵝眼睛看作C點，B點為魚的實際位置，A點為魚的虛像位置）。
【答案】 ①. 20 ②. 不變 ③.
【解析】
【詳解】[1]水面相當于平面鏡，平面鏡所成像像距等于物距，水面上有一只天鵝，天鵝的眼睛到水面的距離是20cm，則它的眼睛在水中的像到水面的距離為也為20cm。
[2]由平面鏡成像的特點知道，像和物體的大小相等，當這只天鵝飛向空中時，其在水中的像的大小不變。
[3]天鵝看魚時，魚反射的光線斜射入空氣中時，發生折射，折射角大于入射角，折射光線遠離法線，眼睛逆著折射光線看上去，人看到的“魚”在A點，比魚的實際位置B偏高，即魚的實際位置B在A的下方，連接CA，與界面的交點O即為入射點，連接BO為入射光線，OC為折射光線，如圖所示：
11. 春節假期小明一家外出旅游，關掉了家中所有用電器，此時小明家電能表示數如圖所示，旅游回家后若只打開額定功率為1.5kW的空調，正常工作20min電能表轉盤將轉過 ________r，這時電能表的示數為 ___________kW?h，他家里的用電器同時工作的最大功率是 _________W。
【答案】 ①. 500 ②. 2019.8 ③. 4400
【解析】
【詳解】[1]空調正常工作時的電功率
由得，正常工作20min消耗的電能
1000r/（kW?h）表示電路中用電器每消耗1kW?h的電能，電能表的轉盤轉動1000r，這段時間內電能表轉盤的轉數
[2]電能表的最后一位數是小數，單位是kW?h，這時電能表的示數為
[3]由圖知，電能表的工作電壓是220V，最大電流為20A，小明家里的用電器同時工作的最大功率
12. 將等質量的沙子和水放到同一個電陶爐上加熱（可認為相同時間內沙子和水吸收的熱量相等），圖中______（選填“a”或“b”）是描述沙子的溫度隨時間變化的圖象，已知水的比熱容為4.2×103J/（kg·℃），則沙子的比熱容是______J/（kg·℃）（結果保留兩位有效數字）。將1kg的水溫度升高50℃至少消耗______m3的天然氣。（天然氣的熱值為4×107J/m3）
【答案】 ①. a ②. ③.
【解析】
【詳解】[1]沙子的比熱容比水小，吸收相同熱量時，沙子溫度升的多，故圖中a是描述沙子的溫度隨時間變化的圖象。
[2]由圖像可知，水加熱2分鐘時的溫度是70℃，所以，此時水吸收的熱量為
因?yàn)橄嗤瑫r(shí)間內酒精燈燃燒放出相同的熱量，所以在2分鐘的時間內
即
解得
[3]水吸收的熱量為
由題知
即
三、實驗探究題（本大題共3個小題，共17分）
13. 小明在實驗室“探究什么情況下磁可以生電”。已知圖2中兩導軌均比較光滑。
（1）將電流表和金屬棒用導線連接成______回路。
（2）如圖1所示，將金屬棒在磁場中豎直上下勻速運動，此時電流表指針______（選填“偏轉”或“不偏轉”）。將金屬棒在磁場中左右水平勻速運動，此時電流表指針發生偏轉，說明______。
（3）小明繼續實驗，如圖2甲、乙所示，導體棒AB、CD水平放置在磁場中，當拉動AB向左移動時，CD也會移動。利用乙圖原理工作的實例有______。（填寫一個）
【答案】（1）閉合 （2） ①. 不偏轉 ②. 閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中就產生感應電流
（3）電動機
【解析】
【小問1詳解】
“探究什么情況下磁可以生電”實驗時，電路是閉合的，因此將電流表和金屬棒用導線連接成閉合回路。
【小問2詳解】
[1][2]閉合電路的一部分導體（即題目中的金屬棒）做切割磁感線運動時（在本題就是左右運動），導體中會產生感應電流（即電流表指針偏轉），沿著磁感線運動（即上下運動）時沒有切割磁感線，所以不產生感應電流，電流表指針不偏轉。
【小問3詳解】
乙圖的原理是通電導體在磁場中受力的作用，電動機就是利用這一原理工作的，除此之外也可以填揚聲器、洗衣機等，合理即可。
14. 小明在實驗室測量某品牌牛奶的密度。
（1）將托盤天平放置在水平臺面上，游碼歸零靜止時指針如圖甲所示，應向______調節平衡螺母直到指針指到分度盤中央；
（2）天平調節結束后，將牛奶倒入燒杯中，如圖乙所示，測出此時燒杯的總質量為_(kāi)_____g；
（3）將燒杯中的部分牛奶倒入空量筒中，量筒中液面達到的位置如圖丙所示。再次測量燒杯和剩余牛奶的質量，如圖丁所示。
（4）量筒中牛奶的體積為_(kāi)_____cm3，該品牌牛奶的密度為_(kāi)______kg/m3；
（5）在實驗評估中，老師看到小明將牛奶倒入量筒后，量筒內壁（液面上方）掛有牛奶液滴，而旁邊的小華按照同樣的實驗步驟測量時，量筒內壁沒有液滴，但將牛奶倒入量筒后，燒杯內壁（液面上方）掛有牛奶液滴，你認為_(kāi)_____（選填“小明”或“小華”）的測量更準確；
（6）第三組同學采用如下方法測量同一品牌牛奶的密度：首先將牛奶倒入燒杯中，然后用電子秤測得燒杯和牛奶的總質量為m1（如圖甲），將一個已知體積為V的金屬塊（如圖乙）全部浸沒在牛奶中，讀出此時電子秤的示數為m2，牛奶未溢出，則牛奶的密度為_(kāi)_____（用m1、m2、V表示）。
【答案】 ①. 右 ②. 82.4 ③. 40 ④. 1.125×103 ⑤. 小華 ⑥.
【解析】
【詳解】（1）[1]天平指針偏在分度盤的左側，左偏右調，所以要向右調節平衡螺母。
（2）[2]此時砝碼總質量為80g，游碼示數為2.4g，則此時燒杯的總質量為
80g+2.4g=82.4g
（4）[3][4]圖丁中的總質量為37.4g，所以倒出來的牛奶質量為
82.4g-37.4g=45g
量筒的分度值為2mL，讀數為40mL=40cm3。所以牛奶的密度
（5）[5]小明將牛奶倒入量筒后量筒內壁（液面上方）掛有牛奶液滴，使得量筒測量出的牛奶體積小于真實值，根據可知，測量值偏大。但若牛奶掛在燒杯內壁上（液面上方），不影響量筒內牛奶質量和體積的測量，所以小華的測量更精確。
（6）[6]甲、乙兩圖質量之差與的乘積為金屬塊所受浮力的大小
根據，則有
得出牛奶的密度
15. 小明在實驗室“探究電流與電壓的關系”，實驗器材有：三節新干電池、電流表、電壓表、滑動變阻器（始終滿足實驗要求）、定值電阻和開關各一個，導線若干。
（1）請你用筆畫線代替導線，根據圖甲所示的電路圖，連接圖乙實物圖，要求閉合開關前滑動變阻器的滑片P在最右端______；
（2）連接好電路后，閉合開關，發現電流表指針如圖丙所示，且電壓表指針不偏轉（未畫出），出現以上現象的原因可能是：①______；②______；
（3）排除故障后，小明繼續實驗，移動滑動變阻器的滑片，進行多次測量，根據實驗數據繪制圖象如圖丁所示；
（4）通過圖象可知：當電阻一定時，通過電阻的電流與電壓成______，該定值電阻的阻值為_(kāi)_____。
【拓展】上述實驗中滑動變阻器的最大阻值為_(kāi)_____；小明想繼續使用原電路探究電流與電阻關系，又找到阻值為6.5和9.5的定值電阻各一個，若要完成實驗，且保證各元件安全，電壓表示數范圍應為_(kāi)_____V。
【答案】 ①. ②. 電流表的正負接線柱接反了 ③. 定值電阻短路 ④. 正比 ⑤. 3.5 ⑥. 19 ⑦. 1.5～2.1
【解析】
【詳解】（1）[1]閉合開關前，滑動變阻器滑片應位于阻值最大處，要求閉合開關前滑動變阻器的滑片P在最右端滑動變阻器選擇左下接線柱串聯接入電路，電流表串聯接入電路，如圖：
（2）[2][3]電流表的指針?lè)雌?，說明電流表的正負接線柱接反了；同時電路中有電流，但電壓表示數為零，說明電壓表被短路，而電壓表是與定值電阻并聯的，所以定值電阻短路。
（4）[4][5]圖丁中將圖線延長是可以過原點的，所以可以得出：在電阻一定時，通過電阻的電流與電阻兩端電壓成正比。該電阻的阻值
【拓展】[6]當滑動變阻器全部阻值接入電路時，電流中電流最小。由圖丁可知，此時電流為，定值電阻兩端電壓為，則滑動變阻器兩端電壓
則滑動變阻器的最大阻值
[7]當電流表示數為，選取定值電阻為和時，超過電壓表量程。則選取定值電阻為時，根據電流表的量程可知通過電路的最大電流為，電壓表示數最大為
為保證各元件安全，當滑動變阻器全部阻值連入電路中，定值電阻為時，電壓表示數最小，根據串聯分壓原理可得
代入數據可得
解得電壓表示數最小為。所以，電壓表示數范圍應為。
四、計算應用題（本大題共2個小題；共13分。解答時，要求有必要的文字說明、公式和計算步驟等，只寫最后結果不得分）
16. 如圖所示，小型牽引車通過滑輪組將質量為30kg的貨物A勻速吊起，牽引車的質量為2t，若牽引車以1m/s的速度勻速行駛，牽引車的功率為400W，牽引車受到的阻力為150N，且滑輪的摩擦和繩重均可忽略不計，g取10N/kg。求：
（1）牽引車5s內走過的距離；
（2）牽引車的牽引力大小；
（3）滑輪組的機械效率。
【答案】（1）5m （2）400N
（3）40%
【解析】
【小問1詳解】
牽引車5s內走過的距離為
s=vt=1m/s×5s=5m
【小問2詳解】
根據可知，牽引車的牽引力為
【小問3詳解】
牽引車勻速行駛，根據力平衡關系可知
F=F牽-f=400N-150N=250N
由圖可知，n=2，則滑輪組的機械效率
17. 如圖甲所示電路，電源電壓恒定，小燈泡L標有“6V 0.5A”字樣，燈泡L的電流與電壓的關系如圖乙所示。現將滑動變阻器R1的滑片P1置于最右端，滑動變阻器R2的滑片P2置于中間位置，閉合所有開關，燈泡正常發光，此時電流表的示數為0.9A；保持滑片P1、P2位置不變，當斷開開關S1、S3，閉合S2時，電流表示數變化了0.7A。已知滑動變阻器R1上標有“？ 2A”，電流表的量程為0～3A，電壓表的量程為0～3V。
（1）求小燈泡L正常工作時的電阻；
（2）當只閉合S3時，為保證電路安全，求滑動變阻器R2的取值范圍；
（3）所有開關可以任意閉合或斷開，滑片均可以任意移動，在保證電路安全且電路中有電流的情況下，求電路消耗的總功率的最大值和最小值。
【答案】（1）
（2）
（3）15W，1.2W
【解析】
【小問1詳解】
小燈泡正常工作時的電阻為
【小問2詳解】
閉合所有開關時，被短路，和燈泡并聯，此時燈泡正常發光，可知電源電壓等于燈泡額定電壓，即；通過的電流為
可知阻值為
當只閉合時，和串聯，電流表示數變化了，此時電路中的電流為
或
當時，電路中的總阻值為
舍去。當時，電路中的總阻值為
，代入可得，。當只閉合時，燈泡和變阻器串聯，電壓表測量?jī)啥说碾妷?，已知兩端的電壓最大為，此時燈泡兩端電壓為，由圖乙可知，燈泡的電壓是時，通過它的電流為，則此時電路中電流，所以此時接入電路的阻值為
因?yàn)殡娏鞅淼牧砍虨椋?dāng)?shù)幕苿?dòng)到最左端時，只有燈泡接入電路，則燈泡兩端的電壓等于電源電壓，為，此時燈泡的電流是，沒有超過電流表量程，所以滑動變阻器的取值范圍是。
【小問3詳解】
當斷開開關，閉合，的滑片在最左端時，電路消耗的總功率最大，由題可知滑動變阻器可以通過的最大電流為，的最大功率為
燈泡的功率為
則電路消耗的總功率的最大值為
由（1）可知小燈泡正常發光時的電阻是12Ω，燈泡的電阻小于R1的阻值，所以只閉合S2，R1和R2串聯，電壓表示數為3V時，R2接入電路的電阻最大，此時電路的總電阻最大，電路的總功率最小。此時電路中的電流為
則電路消耗的最小功率為
