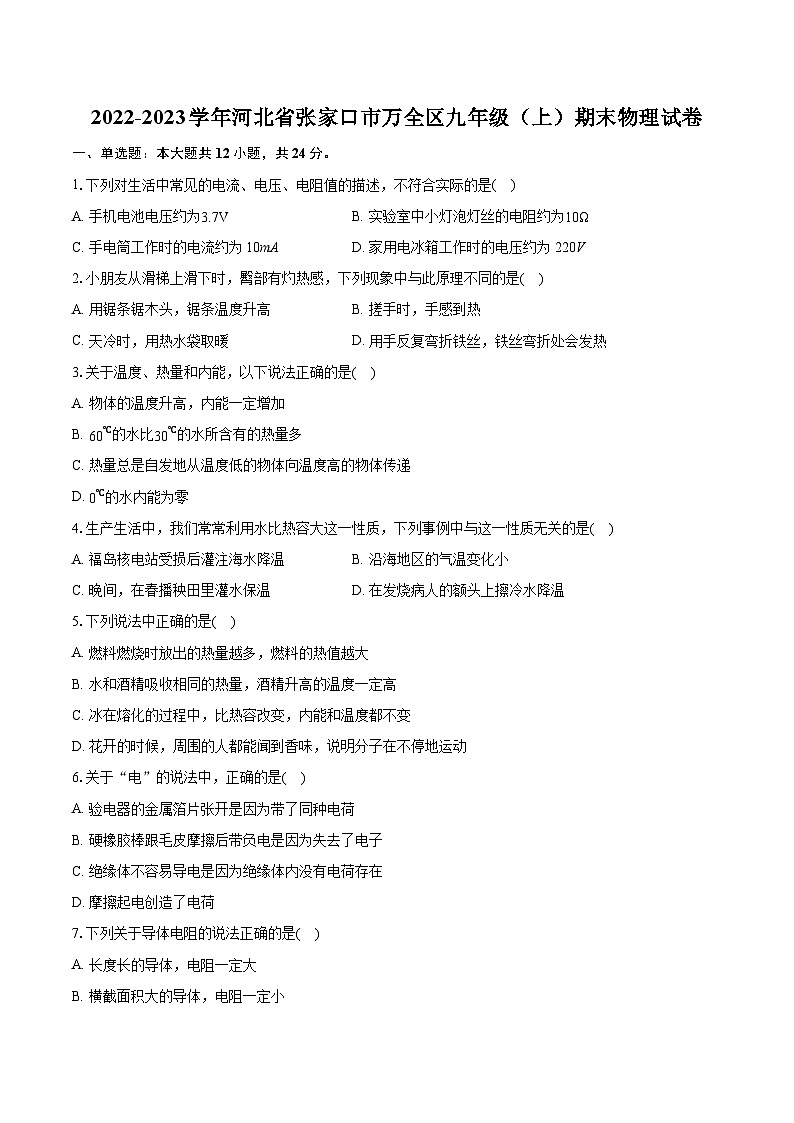

2022-2023學年河北省張家口市萬全區九年級（上）期末物理試卷（含詳細答案解析）

這是一份2022-2023學年河北省張家口市萬全區九年級（上）期末物理試卷（含詳細答案解析），共20頁。試卷主要包含了單選題，多選題，填空題，實驗探究題，計算題等內容，歡迎下載使用。
1.下列對生活中常見的電流、電壓、電阻值的描述，不符合實際的是( )
A. 手機電池電壓約為3.7VB. 實驗室中小燈泡燈絲的電阻約為10Ω
C. 手電筒工作時的電流約為10mAD. 家用電冰箱工作時的電壓約為220V
2.小朋友從滑梯上滑下時，臀部有灼熱感，下列現象中與此原理不同的是( )
A. 用鋸條鋸木頭，鋸條溫度升高B. 搓手時，手感到熱
C. 天冷時，用熱水袋取暖D. 用手反復彎折鐵絲，鐵絲彎折處會發熱
3.關于溫度、熱量和內能，以下說法正確的是( )
A. 物體的溫度升高，內能一定增加
B. 60℃的水比30℃的水所含有的熱量多
C. 熱量總是自發地從溫度低的物體向溫度高的物體傳遞
D. 0℃的水內能為零
4.生產生活中，我們常常利用水比熱容大這一性質，下列事例中與這一性質無關的是( )
A. 福島核電站受損后灌注海水降溫B. 沿海地區的氣溫變化小
C. 晚間，在春播秧田里灌水保溫D. 在發燒病人的額頭上擦冷水降溫
5.下列說法中正確的是( )
A. 燃料燃燒時放出的熱量越多，燃料的熱值越大
B. 水和酒精吸收相同的熱量，酒精升高的溫度一定高
C. 冰在熔化的過程中，比熱容改變，內能和溫度都不變
D. 花開的時候，周圍的人都能聞到香味，說明分子在不停地運動
6.關于“電”的說法中，正確的是( )
A. 驗電器的金屬箔片張開是因?yàn)閹Я送N電荷
B. 硬橡膠棒跟毛皮摩擦后帶負電是因?yàn)槭チ穗娮?br>C. 絕緣體不容易導電是因?yàn)榻^緣體內沒有電荷存在
D. 摩擦起電創造了電荷

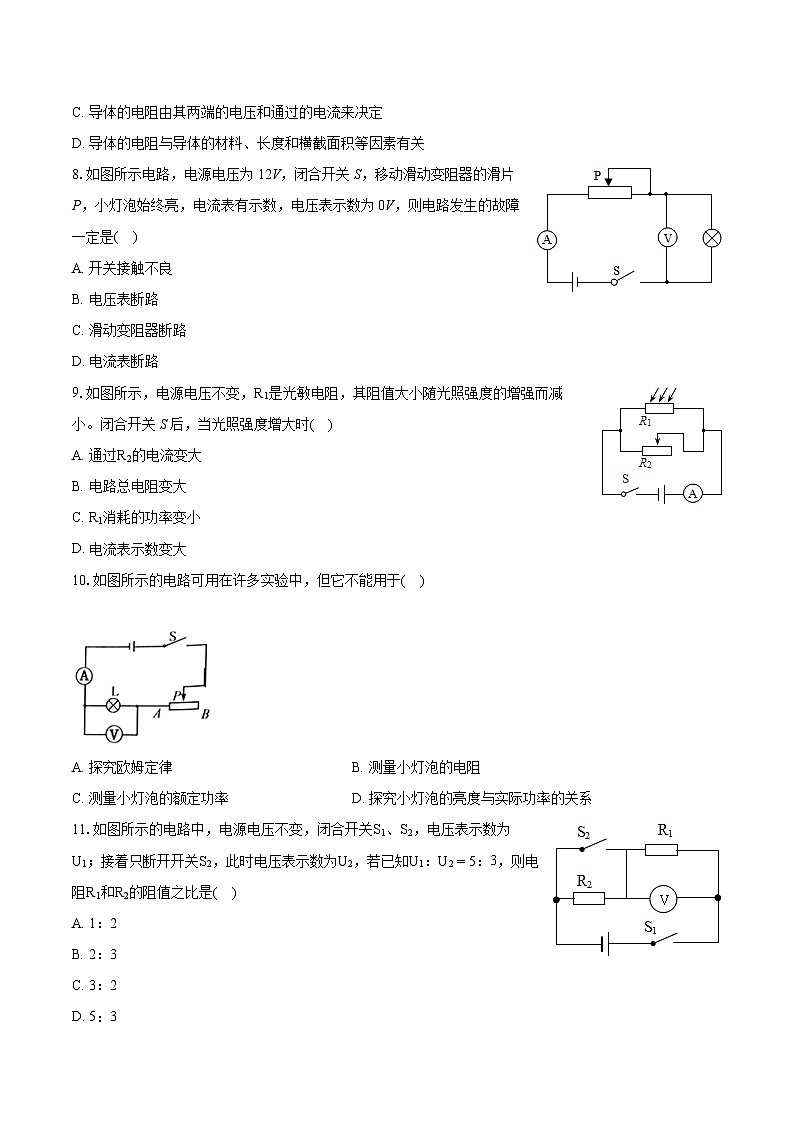

7.下列關于導體電阻的說法正確的是( )
A. 長度長的導體，電阻一定大
B. 橫截面積大的導體，電阻一定小
C. 導體的電阻由其兩端的電壓和通過的電流來決定
D. 導體的電阻與導體的材料、長度和橫截面積等因素有關
8.如圖所示電路，電源電壓為12V，閉合開關S，移動滑動變阻器的滑片P，小燈泡始終亮，電流表有示數，電壓表示數為0V，則電路發生的故障一定是( )
A. 開關接觸不良
B. 電壓表斷路
C. 滑動變阻器斷路
D. 電流表斷路
9.如圖所示，電源電壓不變，R1是光敏電阻，其阻值大小隨光照強度的增強而減小。閉合開關S后，當光照強度增大時( )
A. 通過R2的電流變大
B. 電路總電阻變大
C. R1消耗的功率變小
D. 電流表示數變大
10.如圖所示的電路可用在許多實驗中，但它不能用于( )
A. 探究歐姆定律B. 測量小燈泡的電阻
C. 測量小燈泡的額定功率D. 探究小燈泡的亮度與實際功率的關系
11.如圖所示的電路中，電源電壓不變，閉合開關S1、S2，電壓表示數為U1；接著只斷開開關S2，此時電壓表示數為U2，若已知U1：U2=5：3，則電阻R1和R2的阻值之比是( )
A. 1：2
B. 2：3
C. 3：2
D. 5：3

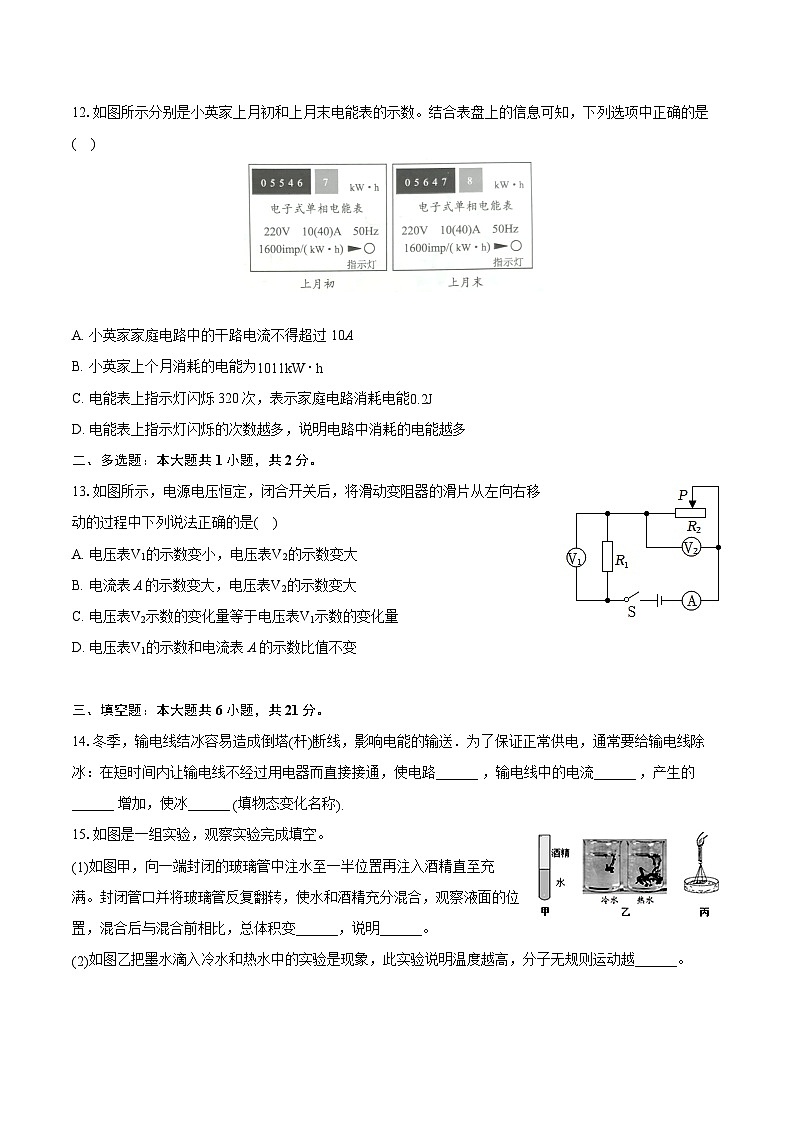

12.如圖所示分別是小英家上月初和上月末電能表的示數。結合表盤上的信息可知，下列選項中正確的是( )
A. 小英家家庭電路中的干路電流不得超過10A
B. 小英家上個月消耗的電能為1011kW?h
C. 電能表上指示燈閃爍320次，表示家庭電路消耗電能0.2J
D. 電能表上指示燈閃爍的次數越多，說明電路中消耗的電能越多
二、多選題：本大題共1小題，共2分。
13.如圖所示，電源電壓恒定，閉合開關后，將滑動變阻器的滑片從左向右移動的過程中下列說法正確的是( )
A. 電壓表V1的示數變小，電壓表V2的示數變大
B. 電流表A的示數變大，電壓表V2的示數變大
C. 電壓表V2示數的變化量等于電壓表V1示數的變化量
D. 電壓表V1的示數和電流表A的示數比值不變
三、填空題：本大題共6小題，共21分。
14.冬季，輸電線結冰容易造成倒塔(桿)斷線，影響電能的輸送．為了保證正常供電，通常要給輸電線除冰：在短時間內讓輸電線不經過用電器而直接接通，使電路______ ，輸電線中的電流______ ，產生的______ 增加，使冰______ (填物態變化名稱).
15.如圖是一組實驗，觀察實驗完成填空。
(1)如圖甲，向一端封閉的玻璃管中注水至一半位置再注入酒精直至充滿。封閉管口并將玻璃管反復翻轉，使水和酒精充分混合，觀察液面的位置，混合后與混合前相比，總體積變______，說明______。
(2)如圖乙把墨水滴入冷水和熱水中的實驗是現象，此實驗說明溫度越高，分子無規則運動越______。
(3)如圖丙，把一塊玻璃板水平接觸水面，然后稍稍用力向上拉玻璃板，觀察到彈簧測力計示數______(填“變大”、“變小”或“不變”)，說明了______。
16.某單缸四沖程內燃機的其中一個沖程剖面圖如圖所示。由圖可知，該內燃機是______ (選填“汽油機”或“柴油機”)，該沖程是______ 沖程。若該內燃機一個工作循環對外做功30J，則燃料完全燃燒所放出的熱量一定______ (選填“大于”、“等于”或“小于”)30J。
17.如圖所示，在燒杯中加入鹽水，然后將連在電壓表上的銅片和鋅片插入鹽水中，觀察電壓表指針偏轉情況，可知插入了銅片和鋅片的鹽水溶液相當于電路中的______，觀察電壓表的接線和指針偏轉可知：鋅片是鹽水溶液的______極，銅片與電壓表之間的導線中，自由電子的運動方向是______(“電壓表到銅片”或“銅片到電壓表”)，電壓表的讀數為______ V。
18.如圖所示為“探究電流通過導體產生的熱量跟______的關系”的實驗裝置。實驗中用U形管內液面高度差的大小來反映電流通過導體產生熱量的多少，這種方法叫______(選填“控制變量”或“轉換”)法。通電一段時間后，左側容器內空氣吸收的熱量比右側的______(選填“多”或“少”)。
19.如圖是一種太陽能LED路燈的電路圖，光控開關S白天與觸點a接觸，太陽能電池板為蓄電池充電；晚上與觸點b接觸，蓄電池給路燈供電，平均每晚路燈工作10h。太陽光照射5h能使規格是“24V 30W”的路燈正常工作3個晚上。則路燈正常工作時的電阻是______Ω，路燈正常工作時每晚消耗的電能是______ J，若太陽能電池的光電轉化效率為18%，求電池板吸收太陽能的功率______ W。
四、實驗探究題：本大題共3小題，共32分。
20.在探究“比較不同物成吸熱的情況”的實驗中，實驗裝置如圖所示。
(1)實驗中應量取質量______的甲、乙兩種液體，分別倒入相同的燒杯中，用相同的電加熱器加熱。當它們吸收相同熱量時，通過比較______來判斷吸熱能力的強弱。
(2)通過實驗，記錄數據如表格所示。從開始加熱到42℃，甲、乙兩種液體吸收熱量的關系為Q甲______Q乙。
(3)分析實驗數據可知______物質的吸熱能力強。
21.在“探究電流與電阻關系”的實驗中，實驗器材有：電源(電壓恒為4.5V)、電流表、電壓表、滑動變阻器(標有“20Ω2A”字樣)和開關各一個，定值電阻五個(5Ω、10Ω、15Ω、20Ω、25Ω)，導線若干。
(1)圖甲閉合開關前，應將滑動變阻器的滑片P移到最______端；
(2)圖乙是根據實驗數據畫出的定值電阻的I?R圖象，其中陰影面積的物理意義是______，其數值為______。
(3)根據定值電阻的I?R圖象得到的結論是______。
22.小明做測“小燈泡電功率”實驗時，所用器材有電壓為6V的電源、額定電壓為2.5V的小燈泡、以及符合實驗要求的滑動變阻器、電壓表、電流表、開關和導線。
(1)如圖甲所示是小明沒有連接完整的實物電路，請你用筆畫線代替導線，幫小明將實物電路連接完整。
(2)小明連好電路閉合開關后，發現小燈泡不亮，無論如何移動滑動變阻器滑片P，電流表幾乎無示數，電壓表示數接近6V，則故障原因可能是______。
(3)小明調整電路后閉合開關，移動滑片P到某處，電壓表的示數為2.2V。要測得小燈泡的額定功率，應將滑片P向______(填“左”或“右”)端滑動。
(4)小明通過移動滑片P，分別記下了多組對應的電壓表和電流表的示數，并繪制成了如圖乙所示的U?I圖象，根據圖象提供的信息，可計算出小燈泡的額定功率是______W。
(5)實驗結束后。小明僅將小燈泡換成定值電阻，來探究電流與電阻的關系，小明想要完成四組實驗，準備好的定值電阻有5Ω、10Ω、15Ω、20Ω。
①將電路連接正確后，閉合開關，移動變阻器的滑片P，使定值電阻兩端的電壓為2V，此時電流表的示數如圖丙所示，為______A，則定值電阻的阻值為______Ω。
②斷開開關，將定值電阻換成阻值為10Ω的電阻，其余不動，閉合開關，電壓表示數將______(“變大”或“變小”)；為完成此四組實驗，滑動變阻器的最大電阻應不小于______Ω。
五、計算題：本大題共2小題，共20分。
23.如圖所示，燒瓶中裝有0.3kg煤油，電阻絲的阻值為10Ω，閉合開關．調節滑動變阻器滑片，當電流表的示數為2A時通電5min，煤油的溫度由20℃升高到30℃.[c煤油=2.1×103J/(kg?℃)]
求：(1)煤油吸收的熱量；
(2)電阻絲加熱煤油的效率．
24.如圖所示，是“彩虹”款某款電熱毯的簡易電路圖。電源電壓保持不變，R1是電熱毯加熱的電熱絲，R2是定值電阻，該電熱毯的額定電壓為220V，當開關S閉合時，電熱毯處于高溫加熱狀態，其預定加熱功率為110W；當開關S斷開時，電熱毯處于低溫加熱狀態。求：
(1)該電熱毯的電熱絲R1的阻值大小。
(2)該電熱毯處于正常工作的高溫加熱狀態時，30min消耗的電能大小。
(3)若R2的阻值為660Ω，則當該電熱毯處于低溫加熱狀態時，求R1的實際功率大小。
答案和解析
1.【答案】A
【解析】解：A、手機電池電壓約為3.7V，故A不符合實際；
B、實驗室中小燈泡燈絲的電阻約為10Ω，故B符合實際；
C、手電筒工作時的電流約為10mA，故D符合實際；
D、家用電冰箱工作時的電壓約為220V，故D符合實際。
故選：A。
首先要對選項中涉及的幾種物理量有個初步的了解，對于選項中的單位，可根據需要進行相應的換算或轉換，排除與生活實際相差較遠的選項，找出符合生活實際的答案。
此題考查對生活中常見物理量的估測，結合對生活的了解和對物理單位的認識，找出符合實際的選項即可。
2.【答案】C
【解析】小孩從滑梯上滑下感覺臀部灼熱，是摩擦生熱，機械能轉化為內能，屬于做功改變物體的內能；
A、用鋸條鋸木頭，鋸條發熱，是鋸條和木頭摩擦生熱，機械能轉化成內能，是做功改變的物體內能，故A不符合題意；
B、搓手時，手感到熱，是克服摩擦做功，機械能轉化成內能，是做功改變的物體內能，故B不符合題意；
C、天冷時，用熱水袋取暖，手吸收熱量，通過熱傳遞改變手的內能，故C符合題意；
D、用手反復彎折鐵絲，對鐵絲做功，機械能轉化為內能，使彎折處溫度升高，是做功改變的物體內能，故D不符合題意。
故選：C。
改變物體內能的方法：一是做功，二是熱傳遞；做功改變物體內能的特點：其它形式的能轉化為內能或內能轉化為其它形式的能。
做功可以改變物體的內能，熱傳遞也可以改變物體的內能，要理解做功是能量轉化的過程，熱傳遞是能量轉移的過程。
3.【答案】A
【解析】A、物體溫度升高，分子運動加劇，內能增大。故A正確；
B、熱量是一個過程量，不能說物質含有多少熱量，故B錯誤；
C、熱量總是自發地從溫度高的物體傳遞到溫度低的物體，故C錯誤；
D、一切物體都具有內能，所以0℃的水也具有內能。故D錯誤。
故選：A。
解答本題需掌握：
(1)物體的內能大小與溫度有關，溫度越高內能越大，分子的熱運動越劇烈；
(2)熱量是在熱傳遞過程中，傳遞能量的多少叫做熱量；
(3)熱量總是自發地從溫度高的物體傳遞到溫度低的物體；
(4)一切物體都具有內能。
本題主要是考查學生對內能、溫度與熱量三者之間的聯系和區別的掌握，是一道綜合性題目。
4.【答案】D
【解析】【分析】
水的比熱容大，相同質量的水和其它物質比較，升高或降低相同的溫度，水吸收或放出的熱量多；吸收或放出相同的熱量，水升高或降低的溫度少，據此分析。
本題主要考查學生對水的比熱容大的特點以及應用的了解和掌握。
【解答】
A、灌注海水降溫，是因?yàn)樗谋葻崛荽螅嗤|(zhì)量的水和其它物質比較，升高相同的溫度，水吸收的熱量多，不符合題意；
B、因?yàn)樗谋葻崛荽?，相同質量的水和其它物質比較，吸收相同的熱量，水溫度變化較小，所以沿海地區的氣溫變化小，不符合題意；
C、因?yàn)樗谋葻崛荽?，相同質量的水和其它物質比較，降低相同的溫度，水放出的熱量多，所以晚上向秧苗田里放水，水可以放出更多的熱量以防凍壞秧苗，不符合題意；
D、在發燒病人的額頭上擦冷水降溫，是利用水蒸發吸熱的原理，符合題意；
故選D。
5.【答案】D
【解析】解：A、熱值是燃料的一種特性，它只與燃料的種類有關，與質量多少、燃燒情況、放熱多少等因素?zé)o關，故A錯誤；
B、若水和酒精的質量相同，吸收相等的熱量，根據Δt=Qcm，由于酒精的比熱容小，所以酒精溫度升高一定多，但題中不知道水和酒精的質量關系，則不能確定哪一個溫度升高的多，故B錯誤；
C、冰在熔化過程中溫度不變，由于需要繼續吸熱，所以內能增加，水的比熱容比冰的比熱容大，故C錯誤；
D、花開的時候，周圍的人都能聞到香味，這是擴散現象，說明分子在不停地運動，故D正確。
故選：D。
(1)1kg某種燃料完全燃燒放出的能量，叫做這種燃料的熱值。熱值是燃料的一種特性，它只與燃料的種類有關，與燃料的質量、燃燒程度、放熱多少等因素?zé)o關；
(2)質量相同，吸收的熱量又相等，根據吸收熱量的公式Q=cmΔt，判斷溫度變化量；
(3)冰在熔化過程中溫度不變，但需要繼續吸熱，所以內能增加，水的比熱容比冰的比熱容大；
(4)固體、液體、氣體間都可以發生擴散現象，擴散現象表明分子是不停地進行無規則運動的。
本題考查了熱值、分子動理論、比熱容、熔化等內容，在物體吸熱升溫時要注意運用吸熱公式進行分析。
6.【答案】A
【解析】A、驗電器的金屬箔片張開是因?yàn)閹Я送N電荷，同種電荷相互排斥，故A正確；
B、橡膠棒與毛皮摩擦，橡膠棒中的原子得電子能力比毛皮的強，所以膠棒把毛皮中的原子周圍電子吸引過來，就帶上了負電，故B錯誤；
C、絕緣體不容易導電，是因?yàn)榻^緣體內幾乎沒有能夠自由移動的電荷，故C錯誤；
D、摩擦起電的實質是電荷的轉移，沒有創造電荷，故D錯誤。
故選：A。
(1)驗電器是檢驗物體是否帶電的儀器，其制作原理是：同種電荷相互排斥；
(2)摩擦起電的實質是電子發生了轉移；失去電子帶正電，得到電子帶負電；
(3)導體容易導電，是因?yàn)閷?dǎo)體內有能夠自由移動的電荷；而絕緣體不容易導電，是因?yàn)榻^緣體內幾乎沒有能夠自由移動的電荷；
(4)摩擦起電沒有創造電荷。
本題是基礎的題目，考查的就是學生對基本內容的掌握的情況，在平時要注意多積累。
7.【答案】D
【解析】解：
ABD、導體的電阻由導體的長度、橫截面積、材料和溫度決定；在相同條件下，長度長的導體，其電阻大；在相同條件下，橫截面積大的導體，其電阻小；故AB錯誤，D正確；
C、導體的電阻是導體的一種性質，反映了導體對電流阻礙作用的大??；導體的電阻與導體兩端電壓和通過的電流無關；故C錯誤。
故選：D。
導體的電阻是導體的一種性質，反映了導體對電流阻礙作用的大??；電阻大小與導體的材料、長度、橫截面積有關；還受溫度的影響；與導體中的電流、導體兩端的電壓大小無關。
深入理解電阻的概念及影響電阻大小的因素是解答此題的關鍵。
8.【答案】B
【解析】解：由圖可知，該電路為串聯電路，電流表測量電路中的電流，電壓表測量燈泡兩端的電壓；
閉合開關S，移動滑動變阻器的滑片P，小燈泡始終亮，電流表有示數，說明電路中始終是有電流的，不可能是滑動變阻器斷路和電流表斷路、開關接觸不良；電壓表示數為0V，說明電壓表斷路，故B正確，ACD錯誤。
故選：B。
常見電路故障有斷路與短路，分析清楚電路結構，根據電流表和電壓表的示數分析故障原因。
電壓表在故障的判斷中應用廣泛，若電壓表有示數則說明與電壓表并聯的部分存在開路，若電壓表無示數則說明其他電路發生了開路，或并聯部分發生了短路。
9.【答案】D
【解析】解：由圖可知，光敏電阻R1和變阻器R2并聯，電流表測量干路中的電流；
A、當光照強度增大時，R1的阻值減小，由歐姆定律可知通過R1的電流變大，但不影響R2支路的電流(即通過R2的電流不變)，故A錯誤；
B、當光照強度增大時，R1的阻值減小，兩電阻并聯，一只電阻的阻值變小，另一只電阻不變，則電路的總電阻變小，故B錯誤；
C、當光照強度增大時，R1的阻值減小，電源電壓不變，由公式P=U2R可知，R1消耗的功率變大，故C錯誤；
D、通過R1的電流變大，通過R2的電流不變，根據并聯電路的特點可知，干路中的電流變大，即電流表示數變大，故D正確。
故選：D。
明確電路的連接特點，再根據光敏電阻的變化、并聯電路的電流、電壓、電阻規律，熟練運用歐姆定律及電功率的變形公式，是解答此題的關鍵。
10.【答案】A
【解析】解：
A、由圖知，電流表測量電路中的電流，電壓表測量燈泡兩端的電壓，由于燈泡的實際功率不同時，燈絲的溫度也不同，燈絲的電阻會受到溫度的影響，即燈絲的電阻是變化的，故不能探究電流與電壓的關系，即不能探究歐姆定律，故A不能完成；
B、電流表測量電路中的電流，電壓表測量燈泡兩端的電壓，根據歐姆定律的公式可以測出燈泡的電阻，故B能完成；
CD、知道燈泡的額定電壓(或額定電流)，通過調節變阻器的滑片，可測出燈泡正常工作時的電流(或電壓)，由P=UI可以計算燈泡的額定功率，同理也可測出燈泡的實際功率，實驗中也可以觀察燈泡的亮度與功率的關系，所以CD可以完成；
故選：A。
由電路圖可知，該電路為串聯電路，電流表測量電路中的電流，電壓表測量燈泡兩端的電壓，根據電流和電壓分析各個選項。
本題考查了電路的探究，明確歐姆定律、電功率的計算公式是解題的關鍵。
11.【答案】C
【解析】解：閉合開關S1、S2，電路為R1的簡單電路，電壓表測電源的電壓，即U=U1；
接著只斷開開關S2時，兩電阻串聯，電壓表測R1兩端的電壓，
因串聯電路中總電壓等于各分電壓之和，
所以，R2兩端的電壓UR2=U?UR1=U1?U2，
則兩電阻兩端的電壓之比：
UR1UR2=U2U1?U2 =35?3=32，
因串聯電路中各處的電流相等，
所以，由I=UR可得，兩電阻的阻值之比：
R1R2=UR1IUR2I=UR1UR2=32。
故選：C。
閉合開關S1、S2，電路為R1的簡單電路，電壓表測電源的電壓，接著只斷開開關S2時，兩電阻串聯，電壓表測R1兩端的電壓，利用串聯電路的電壓特點求出R2兩端的電壓，利用串聯電路的電流特點和歐姆定律求出電阻R1和R2的阻值之比。
本題考查了串聯電路的特點和歐姆定律的應用，關鍵是分清開關閉合、斷開時電壓表所測電路元件的判斷，計算過程要注意各量之間的關系，不要顛倒。
12.【答案】D
【解析】解：
A、由圖知電能表允許通過的最大電流為40A，因此小英家干路中的電流不得超過40A，故A錯誤；
B、小英家上月消耗的電能為：5647.8kW?h?5546.7kW?h=101.1kW?h，故B錯誤；
C、指示燈閃爍320次消耗的電能：W=3201600kW?h=0.2kW?h；故C錯誤；
D、1600imp/kW?h表示每消耗1kW?h的電能，指示燈閃爍1600次，電能表上指示燈閃爍的次數越多，則電路中消耗的電能越多，故D正確。
故選：D。
從電能表表盤可得到的信息：
①電能表指示燈閃爍的次數反映了電路消耗電能的多少；
②電能表讀數時，最后一位是小數，單位kW?h；
③根據10(40)A的含義判斷；
④1600imp/kW?h表示每消耗1kW?h的電能，指示燈閃爍1600次，據此求出指示燈閃爍320次消耗的電能。
本題考查對電能表參數的理解，關鍵是要明白各參數的物理意義，還要能讀出電能表的示數和計算出當月消耗的電能。
13.【答案】ACD
【解析】解：由圖可知，兩個電阻串聯，電壓表V1測R1兩端的電壓；電壓表V2測變阻器兩端的電壓，電流表測量電路中的電流；
AB、閉合開關后，將滑動變阻器的滑片從左向右移動的過程中，滑動變阻器接入電路的電阻變大，根據串聯電路的分壓規律可知，滑動變阻器分擔的電壓變大，即電壓表V2示數變大；
根據串聯電路的電壓關系可知，電壓表V1的示數變??；
滑動變阻器電阻變大，總電阻變大，根據歐姆定律可知，電路中的電流變小，電流表示數變??；故A正確、B錯誤；
C、在串聯電路中，電源電壓等于各部分電壓之和，所以電壓表V2示數的變化量等于電壓表V1示數的變化量，故C正確；
D、根據歐姆定律R=UI可知，電壓表V1的示數和電流表A的示數比值為R1的阻值，保持不變，故D正確。
故選：ACD。
由圖可知，兩個電阻串聯，電壓表V1測R1兩端的電壓；電壓表V2測變阻器兩端的電壓，電流表測量電路中的電流；閉合開關后，將滑動變阻器的滑片從左向右移動的過程中，根據滑動變阻器接入電路電阻的變化，結合歐姆定律判定電路中電流的變化，根據串聯電路的電壓特點分析電壓表示數的變化；根據歐姆定律分析電壓表與電流表示數比值的變化。
本題考查串聯電路電壓的規律和歐姆定律的運用，難度不大。
14.【答案】短路；增大；熱量；熔化
【解析】當輸電線電阻一定，使得兩輸電線直接接通形成短路，電路中電流會過大，根據Q=I2Rt可知，在短時間內電流通過導線產生的熱量增大，冰由于吸收大量的熱量而熔化．
故答案為：短路；增大；熱量；熔化．
根據焦耳定律分析解答，當電阻、通電時間一定時，電流越大，產生的熱量越多，冰會吸熱而熔化．
此題主要考查學生運用焦耳定律解釋實際問題的能力，將知識運用到實踐中是現在物理的考查方向．
15.【答案】小 分子間存在間隙 劇烈 變大 分子之間存在引力
【解析】解：(1)由于分子間有間隙，所以混合后酒精和水的總體積明顯減??；
(2)圖乙中，是發生了擴散現象，說明分子在永不停息地做無規則運動；
由于熱水的溫度高，分子運動劇烈，在冷水杯和熱水杯中滴入兩滴墨水，會看到熱水中的墨水?dāng)U散的快，這表明分子的無規則運動與溫度有關，溫度越高，分子的無規則運動越劇烈；
(3)因?yàn)椴Ａ卤砻婧退佑|，并且玻璃分子和水分子間的距離在引力作用的范圍內，故水分子和玻璃分子之間存在相互作用的引力，故向上拉玻璃板時，彈簧測力計的讀數將變大。
故答案為：(1)小；分子間存在間隙；(2)劇烈；(3)變大；分子之間存在引力。
(1)物質是由分子構成的，造成物質的分子間存在間隙；
(2)構成物質的分子都在不停地做無規則運動，且溫度越高，分子的無規則運動越劇烈；
(3)分子間存在相互作用力--引力和斥力。
本題考查物理規律在生活中的應用，要求學生能準確的用所學理論解釋相關現象
16.【答案】汽油機 壓縮 大于
【解析】解：
(1)由圖可知，內燃機的頂端是火花塞，所以該內燃機是汽油機；
(2)圖中內燃機的兩氣門都關閉，活塞向上運動，是壓縮沖程；
(3)熱機在工作過程中，排放廢氣等會帶走大量的熱量，所以內燃機一個工作循環對外做功30J，則燃料完全燃燒所放出的熱量一定大于30J。
故答案為：汽油機；壓縮；大于。
(1)柴油機和汽油機在構造上的主要區別是：柴油機的頂端是噴油嘴，而汽油機的頂端是火花塞；
(2)判斷沖程可以看氣閥門的開關情況和活塞運動情況；
(3)熱機在工作過程中存在熱量損失，據此進行分析。
本題是關于內燃機的綜合題目，能否知道汽油機和柴油機的區別、四個沖程的特點及壓縮和做功沖程的特點是解決此類問題的關鍵。
17.【答案】電源 負 電壓表到銅片 0.3
【解析】解：鹽水溶液能提供電能，相當于電源；
根據圖示可知，鋅片與電壓表的負接線柱相連，且電壓表的指針正向偏轉，則根據電壓表的正確使用方法可知，鋅片為鹽水電池的負極，銅片為鹽水電池的正極；
銅片為鹽水電池的正極，則電源外部的電流方向是從銅片流向電壓表再流向鋅片，而自由電子定向移動的方向與電流方向相反，所以銅片與電壓表之間的導線中，自由電子的運動方向是從電壓表流向銅片；
電壓表選用的是小量程，分度值為0.1V，示數為0.3V。
故答案為：電源；負；電壓表到銅片；0.3。
(1)鹽水溶液能提供電能；根據電壓表的正確使用方法確定電源的正負極；
(2)電荷的定向移動形成電流，正負電荷定向移動方向相反，物理學規定正電荷定向移動的方向?yàn)殡娏鞣较颍凰载?fù)電荷定向移動的方向與電流方向是相反的；
(3)首先確定電壓表的分度值，然后根據指針的位置讀數。
本題利用了電壓表的正確使用方法來判斷電源的正負極以及電源外部電流方向的判斷，屬于基礎題。
18.【答案】電阻 轉換 少
【解析】解：由電路圖可知兩電阻串聯，通過兩個電阻的電流和通電時間相同，電阻不同，所以探究的是電流通過導體產生的熱量跟電阻的關系；
電熱絲對空氣盒內的空氣加熱，空氣受熱膨脹，會推動U型管內的液柱變化，通過液柱的變化可以判定電阻產生熱量的多少，這是轉換法的應用；
由Q=I2Rt可知，在電路和通電時間相同時，右側電阻較大，產生的熱量較多，左側U形管的液面高度差小于右側U形管。
故答案為：電阻；轉換；少。
由電路圖可知兩電阻串聯，根據串聯電路的電流特點可知通過它們的電流關系，根據Q=I2Rt比較兩電阻產生的熱量關系，密閉空氣吸收熱量后，體積不變，壓強變大，U形管內兩液面的差值變大，據此進行解答。
本題考查了串聯電路的電流特點和焦耳定律的應用，關鍵是明白U形管在實驗中的作用。
19.【答案】×106 1000
【解析】解：(1)路燈正常工作時的電阻為：R=U額2P額=(24V)230W=19.2Ω；
路燈正常工作一晚消耗的電能為：W1=P額t1=30W×10×3600s=1.08×106J；
(2)路燈正常工作3個晚上消耗的電能為：W電=P額t燈，
電池板獲取的太陽能為：E=W電η，結合P電池=Et電池可得，電池板吸收太陽能的功率為：
P電池=Et電池=W電ηt池=P額t燈ηt電池=30W×3×10h18%×5h=1000W。
故答案為：19.2；1.08×106；1000。
(1)已知路燈的額定電壓和額定功率，根據P=U2R計算路燈正常工作時的電阻；根據W=Pt計算路燈正常工作一晚消耗的電能；
(2)根據太陽能電池的光電轉化效率為18%可知，電池板獲取的太陽能為：E=W電η，再根據P=Et計算電池板吸收太陽能的功率。
本題考查電功率、電功公式的應用計算，關鍵是知道光電轉化過程中太陽能轉化為電能的效率理解，難度較大。
20.【答案】相同 升高的溫度 小于 甲
【解析】解：(1)探究物質吸熱能力實驗，實驗中應量取質量相同的甲、乙兩種液體，分別倒入相同的燒杯中，用相同的電加熱器加熱。當它們吸收相同熱量時，通過比較升高的溫度來判斷吸熱能力的強弱。
(2)由表中實驗數據可知，從開始加熱到42℃，液體升高相同的溫度，甲需要的加熱時間短，乙需要的加熱時間長，甲吸收的熱量小于與乙吸收的熱量。
(3)由表中實驗數據可知，質量相同的甲、乙兩種液體吸收相同熱量，甲升高溫度小于乙升高溫度，所以甲物質的吸熱能力強。
故答案為：(1)相同；升高的溫度；(2)小于；(3)甲。
比較物質吸熱能力實驗需要應用控制變量法，根據控制變量法的要求分析答題；用相同的熱源對液體加熱，液體在相等時間內吸收的熱量相等，質量相同的液體升高相同的溫度，吸收的熱量越多，液體吸熱能力越強。
本題考查了實驗注意事項、實驗數據分析，應用控制變量法是正確解題的關鍵，熟練應用控制變量法、分析表中實驗數據即可解題。
21.【答案】(1)左；(2)電阻兩端的電壓；2.5V；(3)在電壓一定時，導體中的電流跟導體的電阻成反比。
【解析】(1)為了保護電路，閉合開關前，應將滑動變阻器的滑片P移到阻值最大處，即最左端；
(2)根據畫出I?R圖象(如圖乙)知，圖中陰影面積為長方形，其面積等于IR，由歐姆定律可知U=IR，陰影面積表示的物理量是電阻兩端的電壓，其數值為：
U=IR=0.5A×5Ω=2.5V；
(3)由圖乙知，電阻的電流與電阻之積為：
U=IR=0.5A×5Ω=0.25A×10Ω=0.1A×25Ω=2.5V；
電流與電阻之積為一定值，得出的結論是：在電壓一定時，導體中的電流跟導體的電阻成反比。
故答案為：(1)左；(2)電阻兩端的電壓；2.5V；(3)在電壓一定時，導體中的電流跟導體的電阻成反比。
(1)為了保護電路，閉合開關前，應將滑動變阻器的滑片P移到阻值最大處；
(2)圖中陰影面積為長方形，根據面積公式和歐姆定律分析；
根據數據求出數值；
(3)由圖乙，根據求出的通過電阻的電流與電阻之積為一定值得出結論。
本題探究電流與電阻關系，考查注意事項、歐姆定律的運用及分析數據歸納結論的能力。
22.【答案】燈泡斷路 右 變大 40
【解析】解：
(1)燈的額定電壓為2.5V，故電壓表選用小量程與燈并聯，由圖乙知，電流小于0.6A，故電流表選用小量程與燈串聯，如下所示：
(2)小明連好電路閉合開關后，發現小燈泡不亮，無論如何移動滑動變阻器滑片P，電流表幾乎無示數，電路斷路，電壓表示數接近6V，電壓表與電源連通，則故障原因可能是燈泡斷路；
(3)燈在額定電壓下正常發光，示數為2.2V，小于燈的額定電壓2.5V，應增大燈的電壓，根據串聯電路電壓的規律，應減小變阻器的電壓，由分壓原理，應減小變阻器連入電路中的電阻大小，故滑片向右移動，直到電壓表示數為額定電壓；(4)根據繪制成的如圖乙所示的U?I圖象知，燈在額定電壓2.5V時的電流為0.2A，可計算出小燈泡的額定功率是：
P=UI=2.5V×0.2A=0.5W；
(5)①將電路連接正確后，閉合開關，移動變阻器的滑片P，使定值電阻兩端的電壓為2V，此時電流表的示數如圖丙所示，電流表選用小量程，分度值為0.02A，電流為0.4A，由歐姆定律，則定值電阻的阻值為：
R=UI=2V0.4A=5Ω；
②斷開開關，將定值電阻換成阻值為10Ω的電阻，其余不動，閉合開關，因電阻變大，由分壓原理，電壓表示數將變大，電阻兩端的電壓始終保持UV=2V，根據串聯電路電壓的規律，變阻器分得的電壓：
U滑=U?UV=6V?2V=4V，變阻器分得的電壓為電壓表示數的2倍，根據分壓原理，當接入20Ω電阻時，變阻器連入電路中的電阻為：2×20Ω=40Ω，故為完成此四組實驗，滑動變阻器的最大電阻應不小于40Ω。
故答案為：
(1)如上所示；(2)小燈泡斷路；(3)右；(4)0.5；(5)①0.4；5；②變大；40。
(1)根據燈的額定電壓為2.5V確定電壓表選用小量程與燈并聯，由圖乙知電流小于0.6A，據此確定電流表選用小量程與燈串聯；
(2)若電流表示數為0，燈不亮，說明電路可能斷路；電壓表示數接近電源電壓，說明電壓表與電源連通，則與電壓表并聯的支路以外的電路是完好的，則與電壓表并聯的支路斷路了；
(3)燈在額定電壓下正常發光，比較電壓表示數與額定電壓的大小，根據串聯電路電壓的規律及分壓原理確滑片移動的方向；
(4)根據繪制成的如圖乙所示的U?I圖象知燈在額定電壓2.5V時的電流，根據P=UI求出小燈泡的額定功率；
(5)①根據電流表選用小量程確定分度值，由歐姆定律求出定值電阻的阻值；
②換上大電阻，由分壓原理分析；
探究電流與電阻的關系，應保持電阻兩端的電壓不變；根據串聯電路電壓的規律求出變阻器分得的電壓，根據分壓原理，求出當接入20Ω電阻時變阻器連入電路中的電阻。
本題測“小燈泡電功率”實驗考查電路連接、故障分析、操作過程、功率計算，同時探究電流與電阻的關系，考查歐姆定律的運用、控制變量法和對器材的要求。
23.【答案】解：
(1)∵c煤油=2.1×103J/(kg?℃)，m=0.3kg，t0=20℃，t=30℃，
∴煤油吸收的熱量為：Q吸=c煤油m(t?t0)=2.1×103J/(kg?℃)×0.3kg×(30℃?20℃)=6300J.
(2)∵電阻絲與滑動變阻器串聯，電流表測量的是整個電路中的電流，
∴通過電阻絲的電流為I=2A，
而R=10Ω，t=5min=300s，
∴電流通過電阻絲放出的熱量為：Q=I2Rt=(2A)2×10Ω×300s=1.2×104J，
則電阻絲加熱煤油的效率為：η=Q吸Q=6300J1.2×104J=52.5%.
答：(1)煤油吸收的熱量為6300J.
(2)電阻絲加熱煤油的效率為52.5%.
【解析】(1)知道煤油的質量，煤油的比熱容和溫度變化，可利用熱量公式Q吸=cm(t?t0)計算出煤油吸收的熱量．
(2)從圖可知，電阻絲與滑動變阻器串聯，電流表測量的是整個電路中的電流．知道電阻絲的阻值、通過電阻絲的電流和通電時間，可利用公式Q=I2Rt計算出電流通過電阻絲放出的熱量，再利用公式η=Q吸Q計算出電阻絲加熱煤油的效率．
本題考查了學生對吸熱公式和焦耳定律公式的掌握和運用，以及對能量利用效率的理解和應用，是一道電學與熱學的綜合應用題，在計算過程中要注意單位的換算．
24.【答案】解：(1)當開關S閉合時，該電路為只含有R1的簡單電路，此時為高溫加熱狀態，加熱功率為P加熱=110W，
由P=UI=U2R可知該電熱毯的電熱絲R1的阻值為：R1=U2P加熱=(220V)2110W=440Ω；
(2)當電熱毯處于高溫加熱狀態時，30min消耗的電能為：W=Pt=110W×30×60s=1.98×105J；
(3)當開關S斷開時，該電路為R1和R2的串聯電路，此時處于低溫加熱狀態；
由串聯電路的電阻特點可知電路總電阻為：R=R1+R2=440Ω+660Ω=1100Ω，
則電路中的電流為：I=UR=220V1100Ω=0.2A，
則R1的實際功率為：P1=I2R1=(0.2A)2×440Ω=17.6W。
答：(1)該電熱毯的電熱絲R1的阻值為440Ω；
(2)該電熱毯處于正常工作的高溫加熱狀態時，30min消耗的電能為1.98×105J；
(3)若R2的阻值為660Ω，則當該電熱毯處于低溫加熱狀態時，R1的實際功率為17.6W。
【解析】(1)由電路圖可知當電熱毯處于高溫加熱狀態時，電路為只含有R1的簡單電路，已知加熱功率和電源電壓，利用P=UI=U2R可求出該電熱毯的電熱絲R1的阻值；
(2)利用W=Pt可求出當電熱毯處于高溫加熱狀態時，30min消耗的電能；
(3)當電熱毯處于低溫加熱狀態時，電路為R1和R2的串聯電路，串聯電路的總電阻等于各個分電阻之和，再利用I=UR求出電路中的電流，最后根據P=I2R求出R1的實際功率。
本題考查了歐姆定律的應用、電能和電功率的計算，需要熟練掌握相關計算公式及變形式的應用是解題的關鍵。加熱時間/min
0
1
2
3
4
甲的溫度/℃
30
34
38
42
46
乙的溫度/℃
10
18
26
34
42
