人教版初中物理九年級全冊 第二十一章 《信息的傳遞》單元測試卷【原卷版】+【解析版】

這是一份人教版初中物理九年級全冊 第二十一章 《信息的傳遞》單元測試卷【原卷版】+【解析版】，文件包含人教版九年級全冊第二十一章《信息的傳遞》單元測試原卷版docx、人教版九年級全冊第二十一章《信息的傳遞》單元測試解析版docx等2份試卷配套教學資源，其中試卷共26頁， 歡迎下載使用。
（滿分：100分 時間：90分鐘）
一、單項選擇題（每題3分，共36分）
1. 關于電話的工作過程：①膜片忽松忽緊地壓迫碳粒；②人對著話筒說話時，聲波使膜片振動；③電阻隨電流改變；④磁體對膜片的吸引力忽大忽小，使膜片振動；⑤在電路中產生強弱按聲音振動而變化的電流．合理的順序是（ ）
A．①②③④⑤B．②①③⑤④C．②①④③⑤D．①②③⑤④
【答案】B
【分析】話筒把聲音轉化為變化的電流，聽筒把變化的電流轉化為聲音．
【詳解】當人對著話筒說話時，聲波使話筒里振動膜做相應振動，使金屬盒里的碳粒發生忽松忽緊地擠壓變化，它的電阻也就隨之發生忽大忽小的變化，這時電路里就產生了強弱按聲音振動而變化的電流，使聽筒中磁體對膜片的吸引力忽大忽小，使膜片振動，從而把變化的電流轉化為聲音．
故選B.
2．下列關于聽筒的構造和工作原理的敘述中，錯誤的是（ ）
A．聽筒振動膜的振動情況與話筒振動膜的振動情況基本相同
B．聽筒里螺線管的電流變化引起磁鐵對振動膜的吸引力大小變化
C．聽筒里螺線管的電流變化跟話筒電路中的電流變化不同
D．聽筒里有一個永久磁鐵
【答案】C
【詳解】A．聽筒振動膜的振動情況與話筒振動膜的振動情況基本相同，所以聽筒振動膜的振動能還原出話筒輸入的聲音，故A正確，不符合題意；
B．因為磁場對通電導體有力的作用，所以聽筒里螺線管的電流變化引起磁鐵對振動膜的吸引力大小變化，從而帶動振動膜振動發出聲音，故B正確，不符合題意；
C．聽筒里螺線管的電流變化跟話筒電路中電流變化相同，這樣聽筒才能還原出原來的聲音，故C錯誤，符合題意；
D．聽筒里有一永久磁鐵，產生磁場，在線圈通過隨聲音變化的電流時，受到力的作用，帶動振動膜振動發出聲音，故D正確，不符合題意。
故選C。

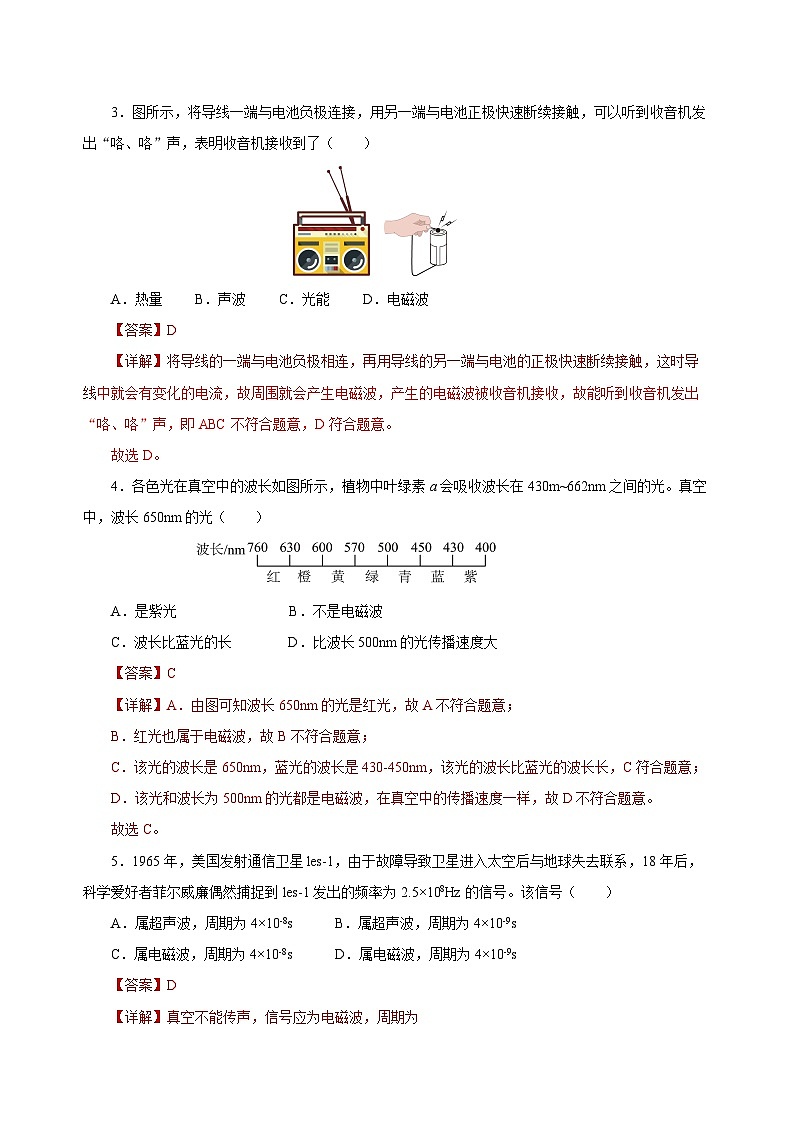

3．圖所示，將導線一端與電池負極連接，用另一端與電池正極快速斷續接觸，可以聽到收音機發出“咯、咯”聲，表明收音機接收到了（ ）
A．熱量 B．聲波 C．光能 D．電磁波
【答案】D
【詳解】將導線的一端與電池負極相連，再用導線的另一端與電池的正極快速斷續接觸，這時導線中就會有變化的電流，故周圍就會產生電磁波，產生的電磁波被收音機接收，故能聽到收音機發出“咯、咯”聲，即ABC不符合題意，D符合題意。
故選D。
4．各色光在真空中的波長如圖所示，植物中葉綠素a會吸收波長在430m~662nm之間的光。真空中，波長650nm的光（ ）

A．是紫光 B．不是電磁波
C．波長比藍光的長 D．比波長500nm的光傳播速度大
【答案】C
【詳解】A．由圖可知波長650nm的光是紅光，故A不符合題意；
B．紅光也屬于電磁波，故B不符合題意；
C．該光的波長是650nm，藍光的波長是430-450nm，該光的波長比藍光的波長長，C符合題意；
D．該光和波長為500nm的光都是電磁波，在真空中的傳播速度一樣，故D不符合題意。
故選C。
5．1965年，美國發射通信衛星les-1，由于故障導致衛星進入太空后與地球失去聯系，18年后，科學愛好者菲爾威廉偶然捕捉到les-1發出的頻率為2.5×108Hz的信號。該信號（ ）
A．屬超聲波，周期為4×10-8s B．屬超聲波，周期為4×10-9s
C．屬電磁波，周期為4×10-8s D．屬電磁波，周期為4×10-9s
【答案】D
【詳解】真空不能傳聲，信號應為電磁波，周期為
T=1f=12.5×108Hz=4×10-9s
故ABC不符合題意，D符合題意。
故選D。

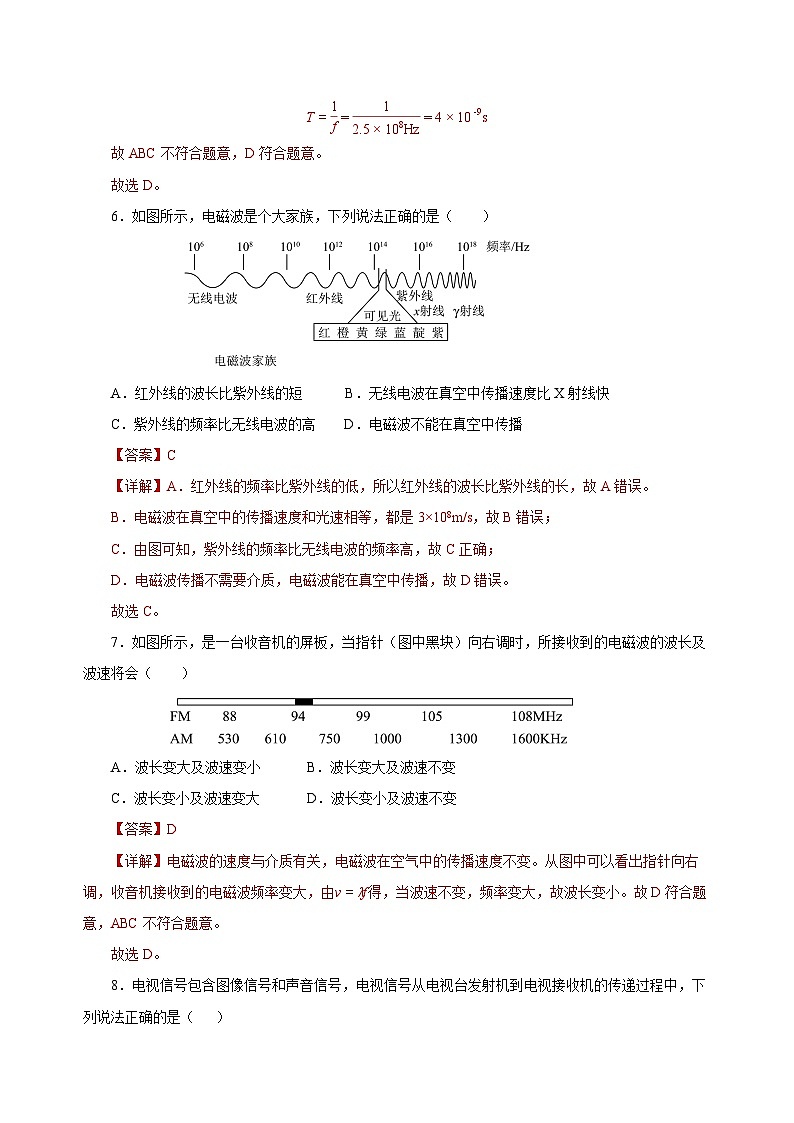

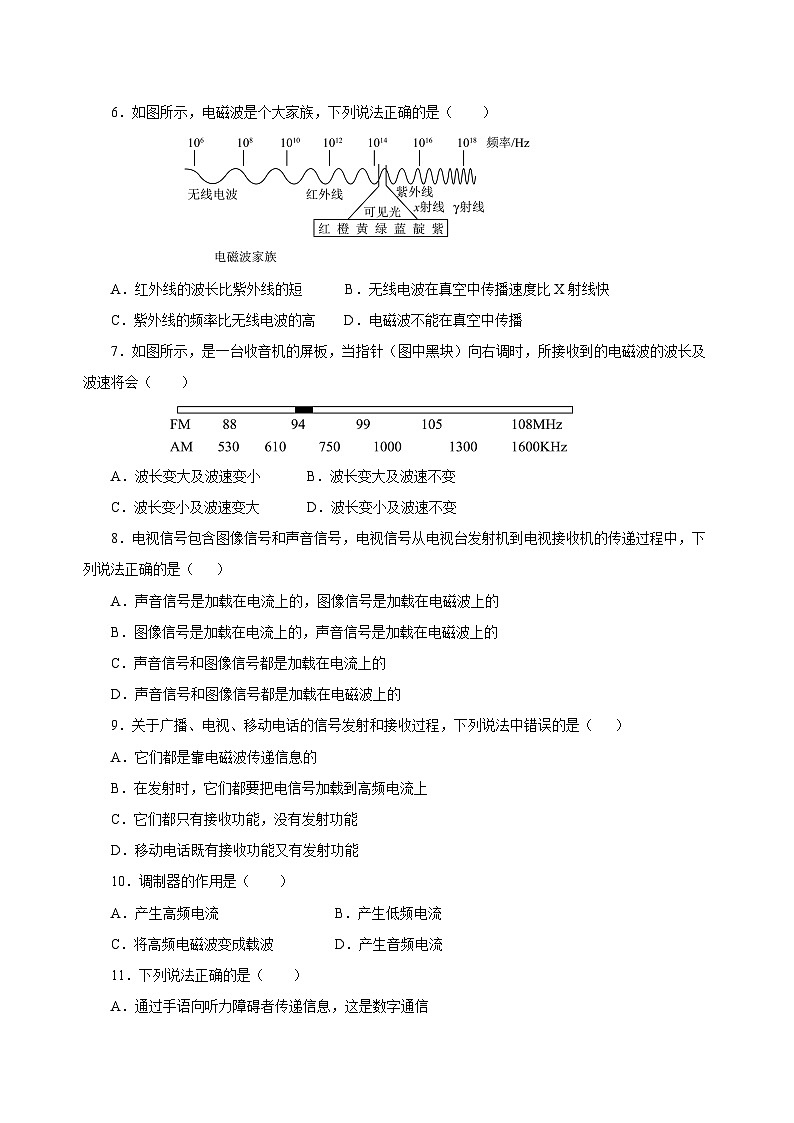

6．如圖所示，電磁波是個大家族，下列說法正確的是（ ）
A．紅外線的波長比紫外線的短 B．無線電波在真空中傳播速度比X射線快
C．紫外線的頻率比無線電波的高 D．電磁波不能在真空中傳播
【答案】C
【詳解】A．紅外線的頻率比紫外線的低，所以紅外線的波長比紫外線的長，故A錯誤。
B．電磁波在真空中的傳播速度和光速相等，都是3×108m/s，故B錯誤；
C．由圖可知，紫外線的頻率比無線電波的頻率高，故C正確；
D．電磁波傳播不需要介質，電磁波能在真空中傳播，故D錯誤。
故選C。
7．如圖所示，是一臺收音機的屏板，當指針（圖中黑塊）向右調時，所接收到的電磁波的波長及波速將會（ ）
A．波長變大及波速變小 B．波長變大及波速不變
C．波長變小及波速變大 D．波長變小及波速不變
【答案】D
【詳解】電磁波的速度與介質有關，電磁波在空氣中的傳播速度不變。從圖中可以看出指針向右調，收音機接收到的電磁波頻率變大，由v=λf得，當波速不變，頻率變大，故波長變小。故D符合題意，ABC不符合題意。
故選D。
8．電視信號包含圖像信號和聲音信號，電視信號從電視臺發射機到電視接收機的傳遞過程中，下列說法正確的是（ ）
A．聲音信號是加載在電流上的，圖像信號是加載在電磁波上的
B．圖像信號是加載在電流上的，聲音信號是加載在電磁波上的
C．聲音信號和圖像信號都是加載在電流上的
D．聲音信號和圖像信號都是加載在電磁波上的
【答案】D
【詳解】電視的聲音信號和圖象信號都是依靠電磁波來進行傳遞的，通過天線發射到空中．電視機的接收天線接收信號，并通過電視機將其還原，故D正確，ABC錯誤。
9．關于廣播、電視、移動電話的信號發射和接收過程，下列說法中錯誤的是（ ）
A．它們都是靠電磁波傳遞信息的
B．在發射時，它們都要把電信號加載到高頻電流上
C．它們都只有接收功能，沒有發射功能
D．移動電話既有接收功能又有發射功能
【答案】C
【詳解】A、電磁波被廣泛應用于的信息的傳遞，廣播、電視、移動電話都是使用電磁波傳遞信息的，故A正確；
B、聲音和圖像信息不方便直接發射和傳送，所以都要把電信號加載到高頻電流上發射到遠方，故B正確；
CD、用手機在講話的時候，它用電磁波把信息發射到空中，同時它又能在空中捕獲電磁波，得到對方講話的信息，所以移動電話既能接收電磁波，又能發射電磁波：故C錯誤，D正確；
故選C．
10．調制器的作用是（ ）
A．產生高頻電流 B．產生低頻電流
C．將高頻電磁波變成載波 D．產生音頻電流
【答案】C
【詳解】A．產生高頻電流的是振蕩器，故A不符合題意；
B．產生低頻電流不是調制器的功能，故B不符合題意；
C．調制器將高頻電磁波變成載波，即將聲音信號加載到射頻信號上，故C符合題意；
D．產生音頻電流的是話筒，故D不符合題意。
故選C。
11．下列說法正確的是（ ）
A．通過手語向聽力障礙者傳遞信息，這是數字通信
B．沒有手機、收音機、電視機的海邊就沒有電磁波
C．光信號在光導纖維中的傳播速度是340m/s
D．通過調頻95MHZ日照新聞廣播頻道能聽到頻率為95MHZ的聲音
【答案】A
【詳解】A．用點“·”和畫“—”的組合代表各種數字，一定的數字組合代表一個漢字，于是，一系列點和畫組成的信號就可以代表一個完整的句子。像這樣用不同符號的不同組合表示的信號叫做數學信號，使用數學信號的通信方式叫做數字通信。通過手語向聽力障礙者傳遞信息，這是數字通信，故A正確；
B．變化的電場和變化的磁場構成一個不可分離的場，這就是電磁場，而變化的電磁場在空間的傳播形成電磁波，手機、收音機、電視機、微波爐等動能發出電磁波，故B錯誤；
C．光信號在光導纖維中的傳播速度是3×108m/s，故C錯誤；
D．用調頻 95MHz 日照新聞廣播頻道廣播時，接收的是無線電波的頻率，不是聽到頻率為 95MHz 的聲音，故D錯誤。
故選A。

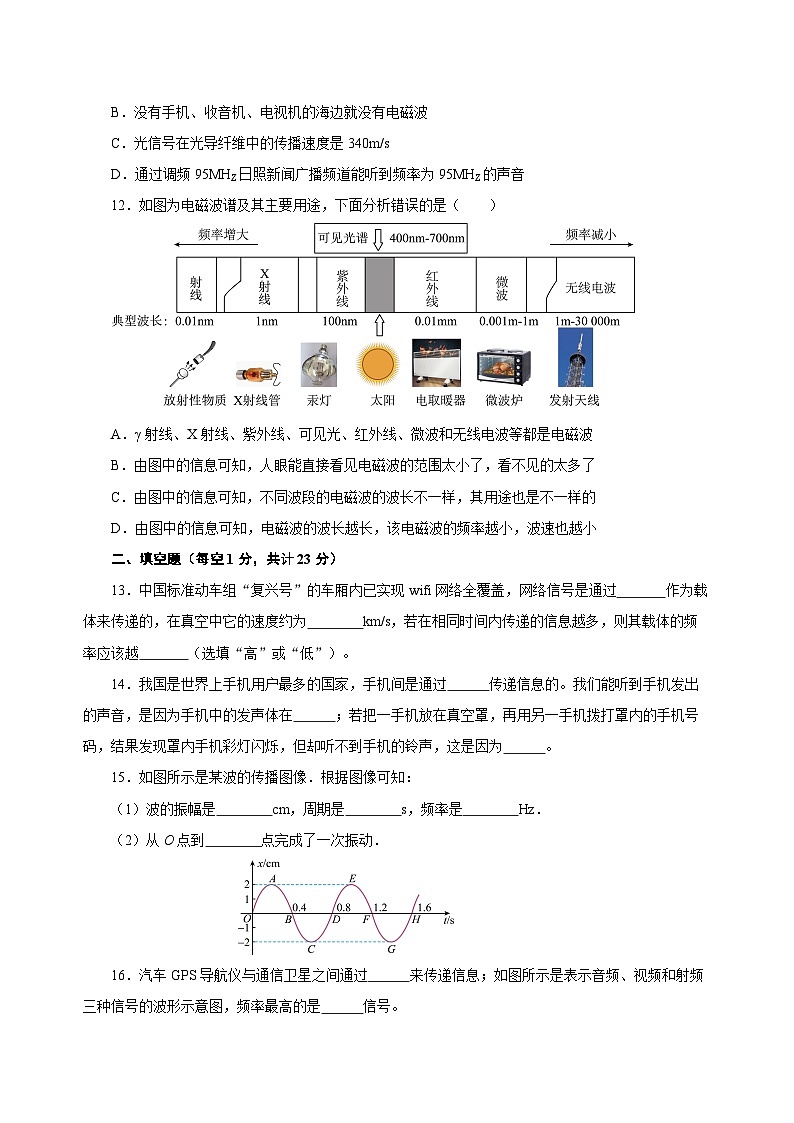

12．如圖為電磁波譜及其主要用途，下面分析錯誤的是（ ）
A．γ射線、X射線、紫外線、可見光、紅外線、微波和無線電波等都是電磁波
B．由圖中的信息可知，人眼能直接看見電磁波的范圍太小了，看不見的太多了
C．由圖中的信息可知，不同波段的電磁波的波長不一樣，其用途也是不一樣的
D．由圖中的信息可知，電磁波的波長越長，該電磁波的頻率越小，波速也越小
【答案】D
【詳解】A．電磁波家庭成員很多，其波長有一個很寬的范圍，按照波長從長到短的順序，可分為無線電波、微波、紅外線、可見光、紫外線、X射線、γ射線等，故A正確；
B．由圖中的信息可知，人眼可見的電磁波只有可見光，可見光的光譜就是電磁波譜中很窄的一段，大部分電磁波是人眼是感覺不到的，如無線電波、紅外線、紫外線、X射線、γ射線等，故B正確；
C．由圖中的信息可知，不同波段的電磁波的波長不一樣，其用途也是不一樣的，如利用紅外線制成電取暖器，利用微波制成微波爐等，故C正確；
D．由圖中的信息可知，電磁波的波長越長，頻率越低，波長越短，頻率越高，但它們在真空中的波速是相同的，故D錯誤。
故選D。
二、填空題（每空1分，共計23分）
13．中國標準動車組“復興號”的車廂內已實現wifi網絡全覆蓋，網絡信號是通過 作為載體來傳遞的，在真空中它的速度約為 km/s，若在相同時間內傳遞的信息越多，則其載體的頻率應該越 （選填“高”或“低”）。
【答案】電磁波，3×105，高。
【詳解】“復興號”的車廂內已實現wifi網絡全覆蓋，便于乘客上網，網絡信號是通過電磁波傳遞的。電磁波在真空中它的速度約為3×108m/s，即3×108m/s=3×105km/s
作為信息載體的電磁波，“5G”移動通信技術其頻率越高，相同時間內傳輸?shù)男畔⒕驮蕉唷?br>14．我國是世界上手機用戶最多的國家，手機間是通過 傳遞信息的。我們能聽到手機發出的聲音，是因為手機中的發聲體在 ；若把一手機放在真空罩，再用另一手機撥打罩內的手機號碼，結果發現罩內手機彩燈閃爍，但卻聽不到手機的鈴聲，這是因為 。
【答案】電磁波，振動，電磁波傳播不需要介質，聲音的傳播需要介質。
【詳解】手機是利用電磁波中的微波進行通訊的。
振動產生聲音，我們能聽到手機發出的聲音，是因為手機中的發聲體在振動。
若把一手機放在真空罩，再用另一手機撥打罩內的手機號碼，結果發現罩內手機彩燈閃爍，說明電磁波的傳播不需要介質，在真空中也能夠傳播，但卻聽不到手機的鈴聲，說明聲音的傳播需要介質，真空不能傳聲。
15．如圖所示是某波的傳播圖像．根據圖像可知：
（1）波的振幅是 cm，周期是 s，頻率是 Hz．
（2）從O點到 點完成了一次振動．
【答案】（1） 2，0.8，1.25；（2）D
【詳解】（1）波的振幅是2cm，周期是0.8s，頻率
f=10.8s=1.25Hz
（2）完成一次振動是指從原來狀態開始再回到初始狀態，所以從O點到D點完成一次振動。
16．汽車GPS導航儀與通信衛星之間通過 來傳遞信息；如圖所示是表示音頻、視頻和射頻三種信號的波形示意圖，頻率最高的是 信號。
【答案】電磁波，射頻。
【詳解】GPS導航儀和通信衛星之間是靠電磁波傳遞信息的。
頻率是指物體在1s內振動的次數，即是描述振動快慢的物理量，即分析題目所提示的圖像，不難看出，音頻信號的振動最慢，射頻信號振動最快，故可判斷振動最快的是射頻信號。
17．某國產品牌手機具有北斗衛星消息的收發功能，如圖所示，在身處荒漠無人區等無地面網絡信號覆蓋環境下，該手機可通過暢連APP將文字和位置信息向外發出，信息是通過 （選填“超聲波”“次聲波”或“電磁波”）傳遞的，到達北斗衛星時傳播速度是 m/s。

【答案】電磁波，3×108。
【詳解】由于荒漠無人區等無地面網絡信號覆蓋，該手機具有北斗衛星消息的收發功能，通過暢連APP將文字和位置信息向外發出，“超聲波”、“次聲波”不能在真空中傳播，“電磁波”可以在真空中傳播，則信息是通過電磁波傳遞的。
電磁波在真空中的傳播速度是3×108m/s。
18. 如圖1是電磁波家族。智能手機與智能手環的“近場通訊”使用1.356×107HZ這個波段的無線電波進行通訊如圖2。
智能手環的數據到手機是利用 （選填“紅外線”、“電磁波”或“超聲波”）來傳輸?shù)摹Ｔ谑謾C耳塞孔插入紅外線發射器，手機變身傳統的電視遙控器。手機發出紅外線傳播速度 （選填“大于”、“等于”或“小于”） “近場通訊”的傳播速度，而紅外線的波長較近場通信的波長 （選填“長”或“短”）。
【答案】電磁波，等于，短。
【詳解】智能手機與智能手環的“近場通訊”使用1.356×107HZ這個波段的無線電波進行通訊， 由圖1可知，無線電波的頻率小于紅外線的頻率，無線電波屬于電磁波，所以，智能手環的數據到手機是利用電磁波來傳輸?shù)摹?
手機發出紅外線和“近場通訊”都是電磁波，故傳播速度相同；由圖可知“近場通訊”的頻率低于紅外線的頻率，根據c=λf可知，頻率越高，波長越短，故紅外線的波長較“近場通訊”的短。
19．圖甲為紫外線的三個波段示意圖，其中UVC對人體傷害最大，UVC能通過石英玻璃，普通玻璃可有效阻礙UVC的傳播。圖乙中家用消毒柜的紫外線燈可發出波長為254nm的紫外線。
（1）波長為254nm的紫外線屬于 波段（選填“UVC”、“UVB”或“UVA”）；
（2）波長為254nm的紫外線從紫外線燈的密封透明燈管內透出，對柜內的物品進行殺菌消毒，柜門透明部分的材料應選 ，透明燈管的材料應選 （選填“石英玻璃”“普通玻璃”）。
【答案】（1）UVC；（2）普通玻璃，石英玻璃。
【詳解】由圖甲可知，紫外線波長在200nm~280nm屬于UVC波段，280nm~315nm屬于UVB波段，315nm~400nm屬于UVA波段，故波長為254nm的紫外線屬于UVC波段。
由題意知，UVC能通過石英玻璃，普通玻璃可有效阻礙UVC的傳播。波長為254nm的紫外線從紫外線燈的密封透明燈管內透出，對柜內的物品進行殺菌消毒，則透明燈管的材料應選石英玻璃；柜門透明部分的材料應選普通玻璃防止對人體造成傷害。
20．圖（b）所示是家用微波爐及其銘牌。小徐對微波加熱食物的原理感到好奇，查閱資料后得知：（a）水分子會發生振動，振動的固有頻率為 2450MHz（1 MHz=106赫茲），若受到頻率相同或相近的波激發，水分子的熱運動會加劇；（b）微波的振動頻率為 300MHz ~300000 MHz，可以穿過玻璃、陶瓷、塑料等絕緣材料，但遇到金屬就會發生反射。
（1）該微波爐正常工作0.1小時，耗電 度；
（2）結合所學知識及上述信息，簡述微波加熱食物的原理： ；
（3）若要加熱牛奶到60℃左右，應將牛奶倒入 中，再放入微波爐加熱；
A．耐高溫的玻璃杯
B．耐高溫的不銹鋼杯
C．耐熱溫度 50℃ 的一次性紙杯
【答案】（1）0.08；（2）見解析；（3）A
【詳解】（1）由圖知道，該微波爐的額定功率是800W，由P=Wt 知道，該微波爐正常工作0.1小時，消耗電能 W=Pt=0.8kW×0.1h=0.08kW?h=0.08度
（2）根據題意知道，微波爐加熱食物的原理是：食物中含有水分子，微波爐的微波頻率與水分子固有頻率相同，水分子受到頻率相同微波激發，水分子熱運動加劇，內能增加，溫度升高。
（3）根據題意知道“微波可以穿過玻璃、陶瓷、塑料等絕緣材料，但遇到金屬就會發生反射”，所以，要加熱牛奶時，需要把牛奶倒入耐高溫的玻璃杯中，再放入微波爐加熱，故A符合題意。
故選A。
三、作圖題（每題3分，共9分）
21．下圖是表示某一段光導纖維，一束激光從一端射入光導纖維，試在圖中畫出激光在光導纖維中傳播時的情形．

【答案】見右圖。
【詳解】激光在光導纖維中傳播時的情形，遵循光的反射定律，滿足反射角等于入射角，光路圖如右圖所示。
22．如圖所示，請在圖中無線電廣播的發射過程圖的空格中填入恰當?shù)钠鞑暮驮Q。
【答案】見下圖。
【詳解】話筒把聲音信號轉換成音頻電信號；通過調制器把音頻電信號加載到高頻電磁波上；通過天線把載有音頻電信號的電磁波發射出去，如圖所示：
23．在圖中，將話筒和聽筒連接成完好的電路，組成最簡單的電話．

【答案】見右圖。
【詳解】最簡單的電話裝置是由聽筒、話筒組成，它們應串聯在電路中；電話機的話筒將聲音信號轉換成電信號，聽筒把強弱變化的電信號變成聲信號，把傳輸?shù)穆曇暨€原出來．聽筒、話筒串聯在電路中，如圖所示。
四、實驗探究題（每空1分，共16分）
24．小明用如圖裝置“探究電磁波的傳播特性”。能接收到呼叫信號的是放在 （選填“真空罩”或“金屬盒”）中的手機，說明電磁波不能在 中傳播；實驗用的手機呼叫模式只有響鈴和指示燈兩種，為達到實驗?zāi)康?，他?yīng)該將手機設置成 （選填“相同”或“不相同”）模式。
【答案】真空罩，金屬，相同。
【詳解】真空罩中的手機能夠接收到電磁波，因為電磁波能夠在真空中傳播，而金屬盒具有屏蔽電磁波的特性，故電磁波不能在金屬中傳播。
“探究電磁波的傳播特性”，確保只有一個變量，那么其他的物理量必須保證相同，故應該選擇相同的模式。
25．題22圖甲為部分電磁波的頻率分布示意圖。
（1）由圖可知，紫外線 （選填“是”或“不是”）電磁波。它在真空中的傳播速度約為 m/s。
（2）下列實例中，屬于紫外線應用的是 （填字母）。
A．遙控器控制電視 B．體檢時拍X光片
C．醫院殺菌消毒燈 D．“測溫槍”測量體溫
（3）少量的紫外線照射是有益的，過量的紫外線照射會損傷皮膚。紫外線能使熒光物質發光，小明想檢驗?zāi)撤罆袼獙ψ贤饩€的阻擋作用，利用圖乙所示的實驗裝置在暗室及一定防護下進行實驗。
步驟一：如圖乙所示，固定好紫外線燈和涂有熒光物質的硬紙板，將一塊大小合適的玻璃板放置在 （選填“I”、“Ⅱ”或“Ⅲ”）區域，且調整玻璃板與硬紙板平行；
步驟二：打開紫外線燈，熒光物質發光；
步驟三：關閉紫外線燈，熒光物質不發光；
步驟四：按產品的說明書要求在玻璃板上均勻涂滿防曬霜，再次打開紫外線燈，熒光物質有微弱發光。
由此可推斷，該防曬霜 （選填“能”或“不能”）阻擋全部紫外線。
【答案】（1）是，3.0×108；（2）C；（3）Ⅱ，不能。
【詳解】（1）因為光是電磁波的一種，而紫外線又屬于看不見得光，所以紫外線屬于電磁波。
光在真空中的傳播速度是3×108m/s，而紫外線屬于看不見得光，所以紫外線在真空中的傳播速度約為3×108m/s。
（2）A．遙控器是利用紅外線可以進行遙控來工作的，故A不符合題意；
B．拍X光片利用的是X射線，不屬于紫外線，故B不符合題意；
C．醫院殺菌消毒燈，利用的是紫外線具有殺菌作用，故C符合題意；
D．測溫槍的工作原理是利用紅外線的熱效應，故D不符合題意。
故選C。
（3）由題意可知，小明要檢驗?zāi)撤罆袼獙ψ贤饩€的阻擋作用，因為光沿直線傳播，所以應該把玻璃板放在紫外線燈和涂有熒光物質的硬紙板之間，觀察熒光物質的發光情況；然后在玻璃板上均勻涂滿防曬霜，觀察熒光物質的發光情況，通過對比，得出某防曬霜對紫外線是否有阻擋作用。
由題意可知，在玻璃板上均勻涂滿防曬霜，再次打開紫外線燈，熒光物質有微弱發光，說明仍有部分紫外線照射在熒光物質上，所以該防曬霜不能阻擋全部紫外線。
26．在一個無色大塑料瓶的側壁靠底部的位置鉆一個小孔，用膠帶粘住小孔，在瓶中裝滿水，在瓶內的另一側放一只激光電筒，調節光束的方向，讓光束正好能射中對側的小孔（如圖所示）．揭下膠帶，讓水流到下面的盆里，你會看到光束隨彎曲的水流照到盆底，在盆底形成一個光斑．
（1）在這個實驗中，激光電筒的光束是沿水流的 （填“內”或“外”）壁經過多次 （“反射”或“折射”），最后射到盆底；
（2）實驗中從瓶中流出的水柱相當于光纖通信中的 ．由此說明用來進行光纖通信的光纖 （填“能”或“不能”）彎曲；
（3）在光纖通信中，每一根光纖 （填“能”或“不能”）同時傳導多束激光信號而不致相互干擾．
【答案】（1）內，反射；（2）光導纖維，能；（3）能.
【詳解】（1）在這個實驗中，激光電筒的光束是沿水流的內壁；經過多次反射，最后射到盆底；
（2）激光在傳輸過程中，從光導纖維的一端射入后，在光導纖維內壁上要發生多次反射，并從另一端射出，這樣就把它攜帶的信息傳到遠方，實驗中從瓶中流出的水柱相當于激光通信中的光導纖維；由此說明用來進行激光通信的導管能彎曲；
（3）光纖通信的容量大，不受外界條件的干擾，傳播很遠，通信質量很高；在激光通信中，每一根光導纖維中能同時傳導多束激光信號而不致相互干擾．
27．某小組同學利用如圖1所示的裝置研究無線電波照射到物體表面時，反射強度與無線電波的頻率是否有關．他們在固定于遠處的同一反射物表面添加涂層，用無線電設備對其發出無線電波，通過觀察設備顯示器上光斑的大小來判斷接收到反射回來的無線電信號強弱，光斑越大表示無線電信號越強．實驗步驟如下：
①在反射物表面添加A材料的涂層；
②用無線電設備對其發出頻率為2GHz的無線電波，通過觀察設備顯示器，記錄下圖層反射光斑的大小；
③在反射物表面添加B材料的涂層；
④用無線電設備對其發出頻率為4GHz的無線電波，通過觀察設備顯示器，記錄下圖層反射光斑的大小。
根據以上敘述，回答下列問題：
（1）請你找出探究過程中存在的問題，并寫出改正措施： 。
（2）如圖是另一組同學利用該裝置進行實驗探究的結果，根據圖中信息，寫出兩條初步實驗結論。
【答案】（1）應該只改變反射面的材料、無線電波的頻率，根據控制變量法的要求，應該只改變其中一個量，觀察另一個量改變時光斑的大小，從而確定反射面的材料、無線電波的頻率對反射回來的無線電信號強弱的影響．（2） ①在物體表面材料相同的情況下，頻率越高，接收到反射回來的無線電信號越強；②頻率相同，反射面的材料不同，接收到反射回來的無線電信號強弱不同．
【詳解】（1）研究這一問題時有兩個變量，分別是反射面的材料、無線電波的頻率，根據控制變量法的要求，應該只改變其中一個量，觀察另一個量改變時光斑的大小，從而確定反射面的材料、無線電波的頻率對反射回來的無線電信號強弱的影響．
（2）由材料知無線電波照射到物體表面時，反射強度與反射面的材料、無線電波的頻率等因素有關．
①由、(c)、(d)知反射面的材料相同，無線電波的頻率不同。故結論為：強度相同的無線電波發射到等距的同一固定物體表面上，在物體表面材料相同的情況下，頻率越高，接收到反射回來的無線電信號越強．
②由、(d)知電磁波的頻率相同，反射面的材料不同，故結論為：強度相同的無線電波發射到等距的同一固定物體表面上，頻率相同，反射面的材料不同，接收到反射回來的無線電信號強弱不同．
五、計算題（共10分）
28. 某場比賽正在上海體育場激烈進行著，東方衛視同時通過衛星將這一賽事向全國觀眾進行現場直播.
（1）北京球迷張先生正在家里通過電視收看這場比賽.若通信衛星離地面高度為。則信號從上海傳送到張先生家的電視機中約需要多長時間？
（2）若東方衛視所發出的電視信號的頻率為500MHz，則所使用的電磁波的波長是多少？
（3）除了上述的通信方式之外，還可以通過什么辦法將電視信號從上海傳送到北京（至少列出兩種）？
【答案】（1）0.24s；（2）0.6m；（3）還可以通過光纖通信、網絡通信等方式將電視信號從上海傳送到北京.
【詳解】（1）由公式v=st可得
t=sv=2hv=2×3.6×104km3×105km/s=0.24s.
（2）由v=λf可得
λ=vf=3×108m/s5×108Hz=0.6m
（3）還可以通過光纖通信、網絡通信等方式將電視信號從上海傳送到北京.
29. 中國空間站為“五艙”結構，由載人飛船、貨運飛船、核心艙及兩個實驗艙組成，空間站在距離地面400～450km的高度繞地球做圓周運動。已知空間站繞地球一周運行的距離為4.32×104km，繞地球運行速度為8×103m/s。
（1）空間站中的宇航員一天能看到幾次日出日落？
（2）空間站中的宇航員通過電磁波與地面聯系，從空間站發出的電磁波到達地面的最短時間為1.4×10-3s，已知電磁波的傳播速度為3×108m/s，求空間站距離地面的高度。
（3）宇航員所在的核心艙是運動還是靜止？闡明你判斷的理由。
【答案】（1）16次；（2）420km；（3）見解析
【詳解】（1）已知空間站繞地球一周運行的距離為
s空間站=4.32×104km=4.32×107m
由v=st可得，空間站繞地球運轉一周的時間為
24小時空間站繞地球運轉的圈數為
n=24h1.5h=16
空間站繞行一周就會看到一次太陽，所以空間站中的宇航員一天能看到16次日出日落。
（2）空間站距離地面的高度為
h＝s波＝v波t波＝3×108m/s×1.4×10-3s＝4.2×105m＝420km
（3）物體的運動和靜止是相對的，若以地球為參照物，核心艙是運動的，若以實驗艙為參照物，核心艙是靜止的。
答：（1）空間站中的宇航員一天能看到16次日出日落；
（2）空間站距離地面的高度是420km；
（3）物體的運動和靜止是相對的，若以地球為參照物，核心艙是運動的，若以實驗艙為參照物，核心艙是靜止的。
六、綜合題（共10分）
30．閱讀材料，回答問題。
微波通信
電磁波可以用來傳遞信息，通常用于廣播、電視等通信。微波是電磁波家族中的一員，它的性質比中波和短波更接近光波。信息理論表明，作為載體的電磁波，與中波和短波相比，微波在相同的時間內可以傳輸更多的信息。
用微波傳遞信息時，必須每隔50km左右就要建設一個微波中繼站，如圖甲所示。信號傳遞的距離越遠，需要的中繼站越多。在雪山上、大洋中，根本無法建設中繼站，所以人類用地球同步通信衛星做微波通信的中繼站來進行通信如圖乙所示，在地球的周圍均勻地配置Ⅰ、Ⅱ、Ⅲ三顆同步通信衛星作為太空微波中繼站可使地球上任意兩點間保持通信，接收地面站傳來的電信號，經過處理后，再發送到另一個或幾個地面站?，F(xiàn)在通過衛星電視，某地舉行體育賽事，其他地方的人幾乎可以立刻看到現場的畫面。
請根據上述材料，回答下列問題：
（1）普通手機通過地面基地臺接收和發射信息，衛星電視直接通過衛星傳遞信息。它們都是利用 傳遞信息的，速度約為 km/s。在地球的周圍均勻地配置 顆同步通信衛星作為太空微波中繼站可使地球上任意兩點間保持通信；
（2）利用微波通信的原因是（ ）；
A．因為微波比中波和短波的波長要長一些 B．因為微波比中波和短波負載的信息多
C． 因為微波比中波和短波傳播得遠 D．因為利用微波通信的成本低
（3）如圖丙所示，a、b分別是Ⅰ、Ⅱ兩顆衛星正下方的地面站，把通信衛星假想成一個平面鏡，使地球上b處地面站接收到a處發送的信號。請仿照光路圖，在圖丙圖中畫出（a處發送的微波信號傳送到b）平面鏡及微波傳播的路徑和方向 ；
（4）已知三顆通信衛星距地面的高度都是3.58×104km，任意兩顆衛星之間的距離都是7.30×104km。則a處發送的微波信號傳送到b處所用的時間是 s。
【答案】（1）微波（電磁波），3×105 ，3；（2）B；（3）見下圖；（4）0.482.
【詳解】（1）地面基地臺接收和發射信息、衛星登壇拜將信息都是利用電磁波工作的。
電磁波的速度約為3×108m/s，即3×105km/s。
在地球周圍均勻地配置三顆同步通信衛星即可實現全球任意兩點間的通信。
（2）由題意知，利用微波通信的原因是：微波比中波和短波負載的信息多，所以B選項正確。
（3）要將a點發出的信號傳到b，則a點發出的信息先向衛星Ⅰ射出，通過Ⅰ將信息反射向衛星Ⅱ，衛星Ⅱ?qū)⒔邮盏降男畔⒃俜瓷湎騜，兩次反射過程都遵循光的反射定律，據此作出入射光線及反射光線，作圖如下：
（4）微波由a處傳到Ⅰ、由Ⅱ傳到b所需的總時間
微波由Ⅰ傳到Ⅱ所需的時間為
微波由a傳到b所用的總時間t=t1+t2=0.239s+0.243s=0.482s
