第3節電勢差與電場強度的關系

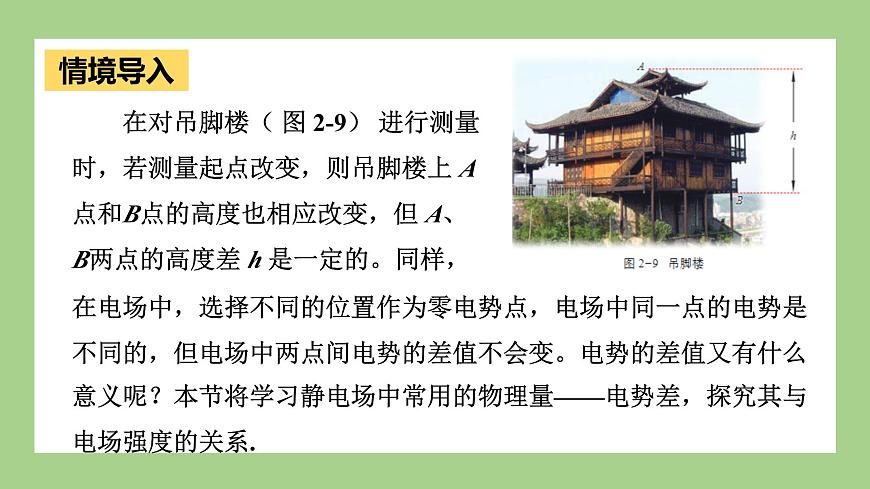

在對吊腳樓（ 圖 2-9） 進行測量時，若測量起點改變，則吊腳樓上 A 點和B點的高度也相應改變，但 A、B兩點的高度差 h 是一定的。同樣，在電場中，選擇不同的位置作為零電勢點，電場中同一點的電勢是不同的，但電場中兩點間電勢的差值不會變。電勢的差值又有什么意義呢？本節將學習靜電場中常用的物理量——電勢差，探究其與電場強度的關系.

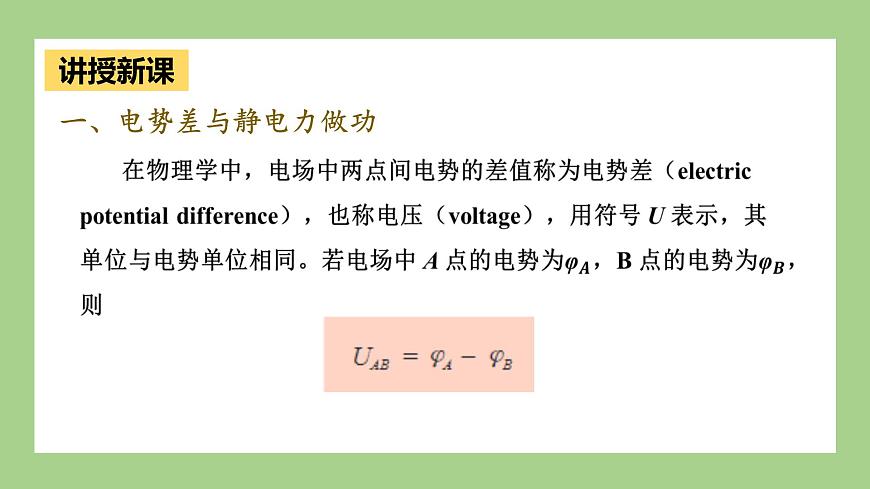

一、電勢差與靜電力做功

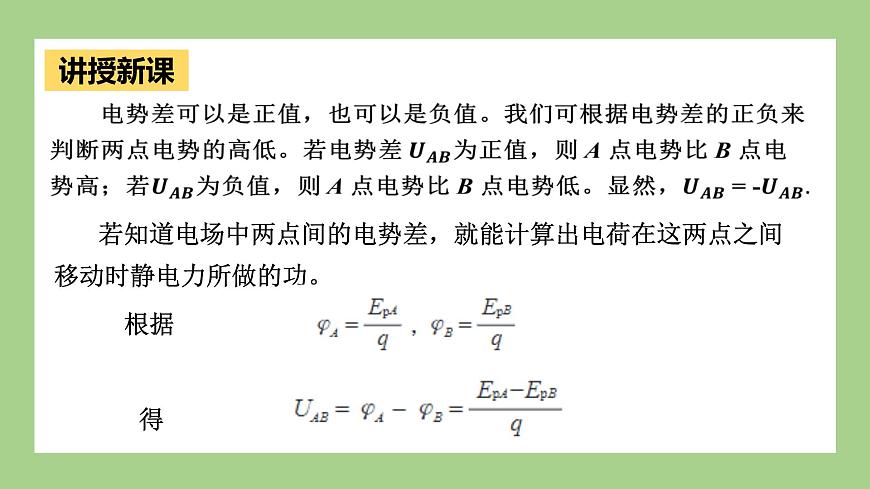

若知道電場中兩點間的電勢差，就能計算出電荷在這兩點之間移動時靜電力所做的功。

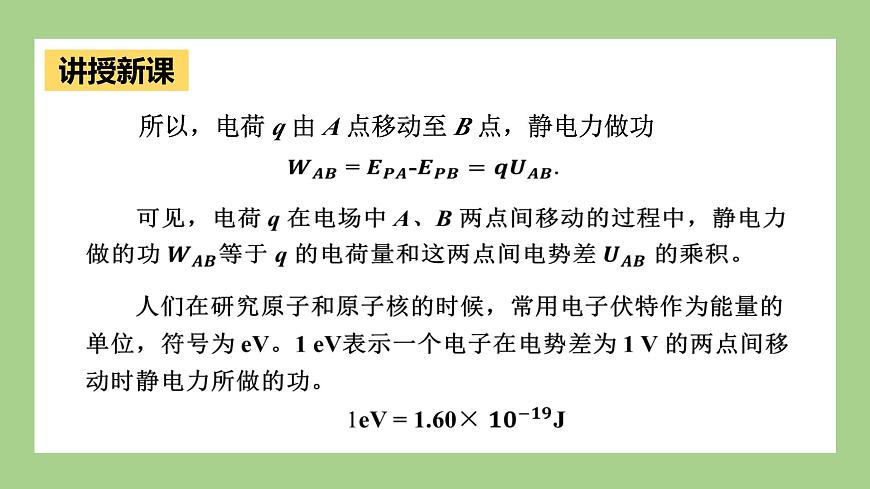

所以，電荷 q 由 A 點移動至 B 點，靜電力做功

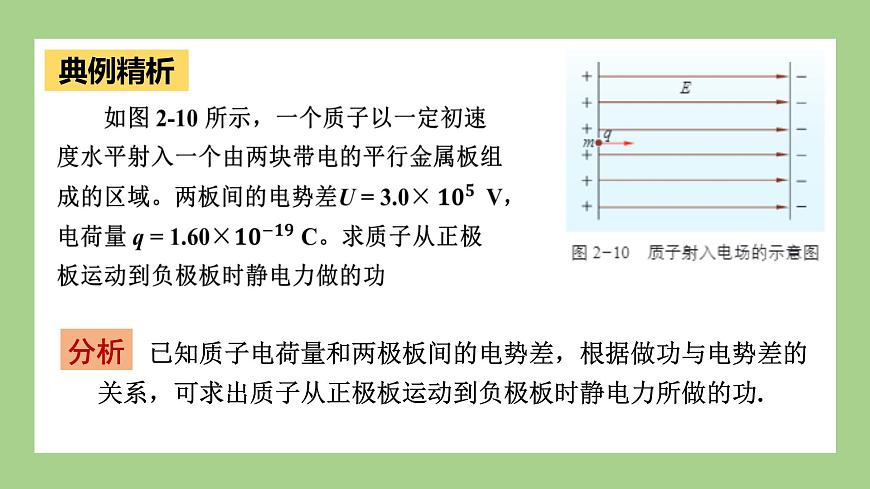

已知質子電荷量和兩極板間的電勢差，根據做功與電勢差的關系，可求出質子從正極板運動到負極板時靜電力所做的功.

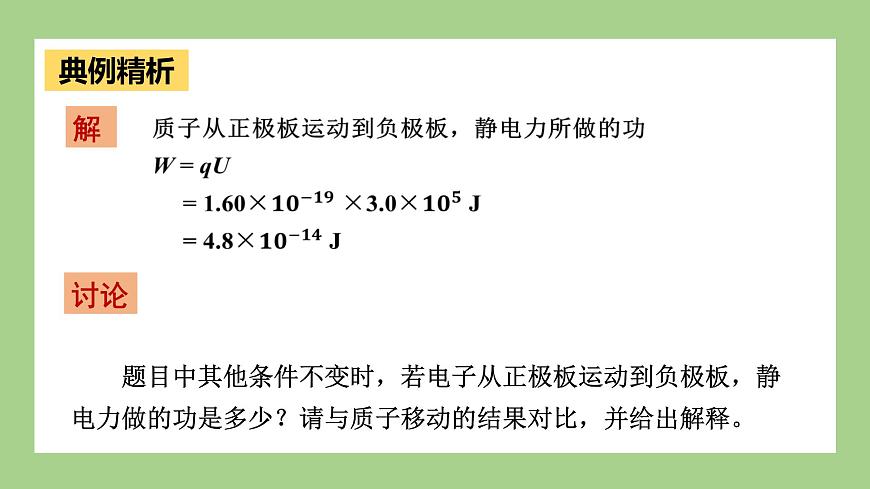

題目中其他條件不變時，若電子從正極板運動到負極板，靜電力做的功是多少？請與質子移動的結果對比，并給出解釋。
二、勻強電場中電場強度與電勢差的關系
上式說明，在勻強電場中，電場強度的大小等于兩點間的電勢差與這兩點沿電場強度方向的距離之比。此時電場強度的單位是 V/m，1 V/m = 1 N/C（ 請證明 ）。其實，根據電勢的定義式，也能推導出電場強度與電勢差的關系，請?jiān)囈辉嚒?br/> 此式說明勻強電場中兩點間的電勢差等于電場強度與這兩 點沿電場方向距離的乘積。
兩板間的電場是勻強電場，已知兩板間的電壓和距離，根據電場強度與電勢差的關系，可求出電場強度；又已知質子電荷量，根據電場強度定義可求出靜電力。重力則可由質量求出。
設電場強度為 E，質子在電場中受到的靜電力為 F， 重力為 G。
（1）勻強電場的電場強度
（2）質子受到的靜電力
比較質子受到的靜電力和重力，可發現靜電力比重力大得多。
從計算數據看，質子在電場中受到的靜電力比重力大得多。微觀粒子是否都有相似的結論？為什么？
輝光球
你可能在實驗室、科技館或一些娛樂場所見過如圖 2-15 所示的輝光球。為何輝光球會產生絢麗多彩的輻射狀的輝光呢？ 當接通電源時，輝光球通過底部的振蕩電路板，使球體中心的電極與玻璃球外殼之間產生極高的高頻電壓，球體內形成很強的高頻電場。球內稀薄的惰性氣體在強電場作用下被電離，并在中心電極與球外殼之間發生輝光放電，從而產生輻射狀的輝光。
若有條件，請你做做輝光球?qū)嶒?yàn)。用手觸摸一下輝光球，觀察有什么神奇現象發生。查閱資料，試試能否找到出現這一神奇現象的謎底。
3. 如圖所示，a、b、c、d、e 點在一條直線上，b、c 兩點間的距離等于 d、e 兩點間的距離。在 a 點固定放置一電荷量為 Q的正點電荷，且在該點電荷的電場中 b、c 兩點間的電勢差為 U。將另一個電荷量為 q 的正點電荷從 d 點移動到 e 點的過程中 A. 靜電力做功為 qU B. 克服靜電力做功為 qU C. 靜電力做功大于qU D. 靜電力做功小于 qU
4. 如圖所示，分布于南美洲亞馬孫流域圭亞那地區的電鰻，是放電 能力很強的淡水魚類，短暫放電的電壓可達 550 ～ 800 V ，因此 有水中“ 高壓線 ”之稱。電鰻的頭部和尾端為放電的兩極，當 某電鰻頭尾相距 2 m 時，估算其放電產生的電場強度的數量級。
