必修 第三冊1 磁場 磁感線精品課件ppt

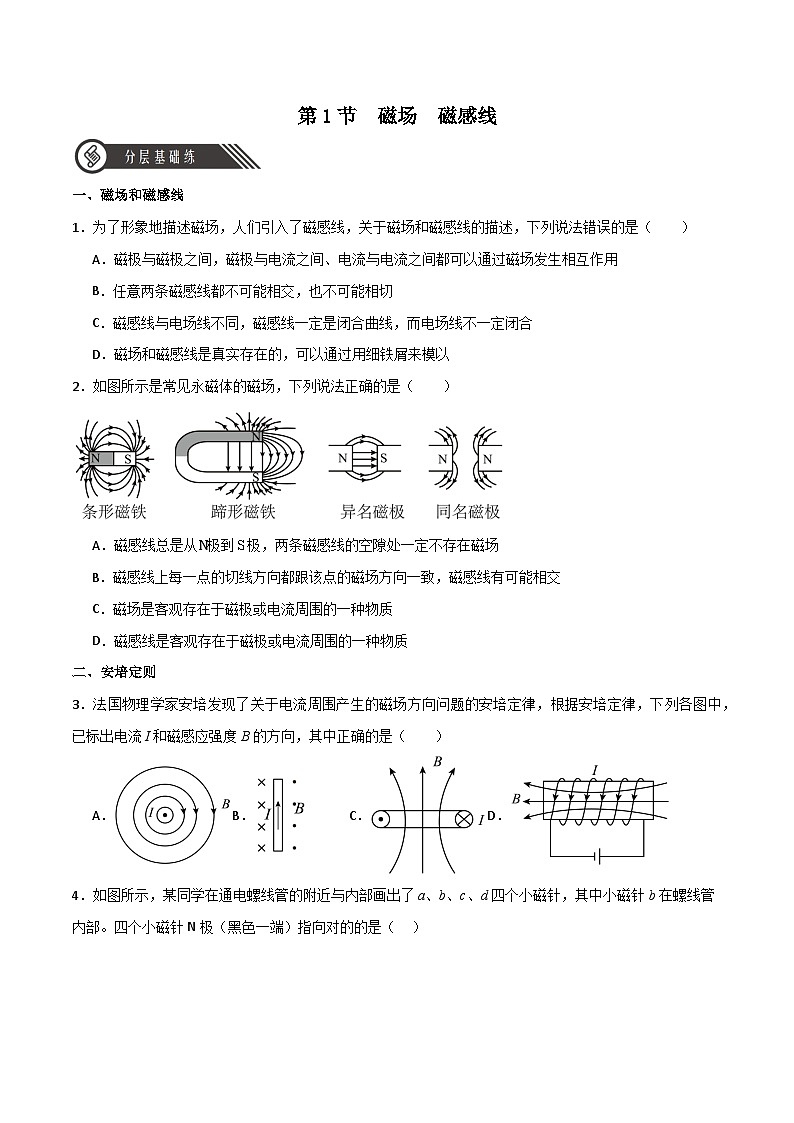

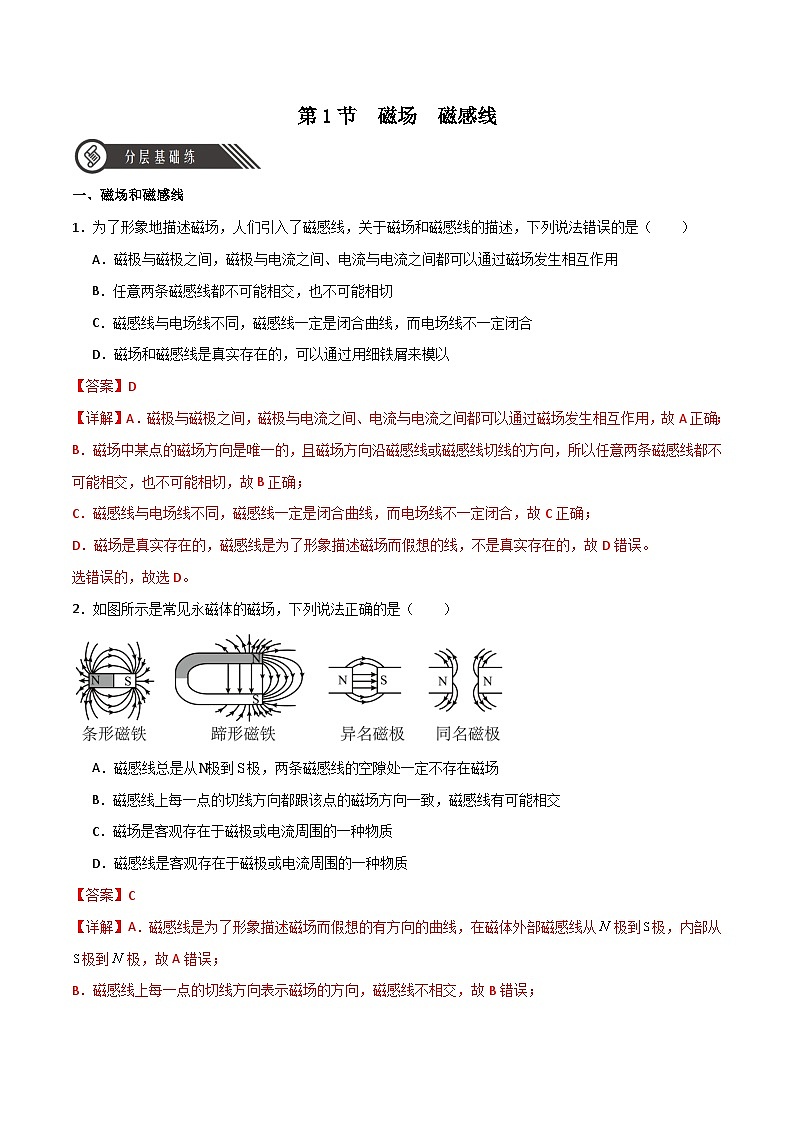

這是一份必修 第三冊1 磁場 磁感線精品課件ppt，文件包含131磁場磁感線同步課件pptx、131磁場磁感線同步作業原卷版docx、131磁場磁感線同步作業解析版docx等3份課件配套教學資源，其中PPT共45頁， 歡迎下載使用。

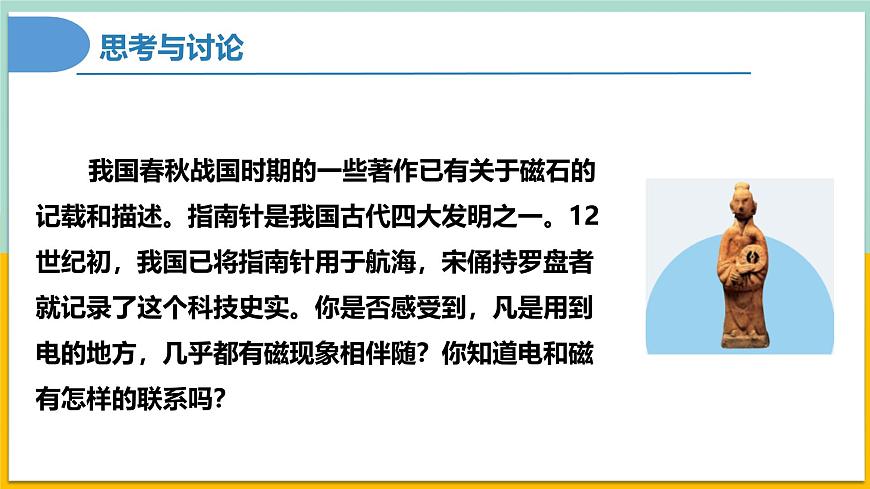

我國春秋戰國時期的一些著作已有關于磁石的記載和描述。指南針是我國古代四大發明之一。12世紀初，我國已將指南針用于航海，宋俑持羅盤者就記錄了這個科技史實。你是否感受到，凡是用到電的地方，幾乎都有磁現象相伴隨？你知道電和磁有怎樣的聯系嗎？

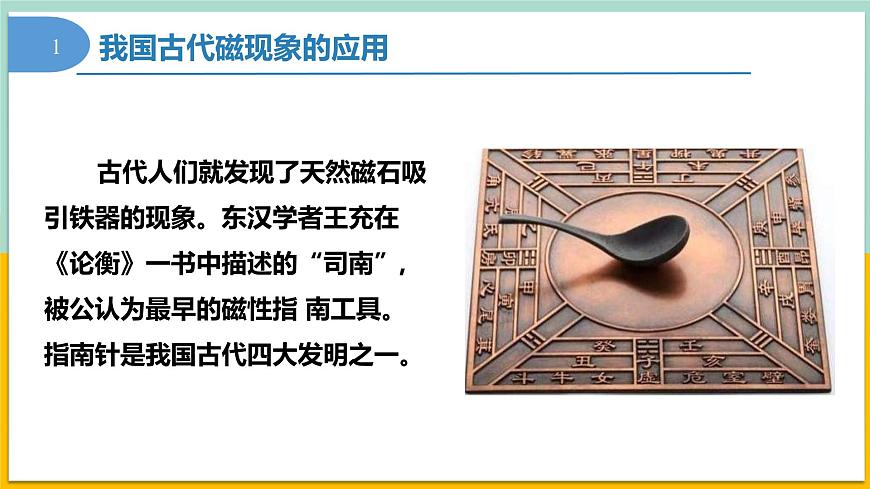

古代人們就發現了天然磁石吸引鐵器的現象。東漢學者王充在《論衡》一書中描述的“司南”,被公認為最早的磁性指 南工具。指南針是我國古代四大發明之一。

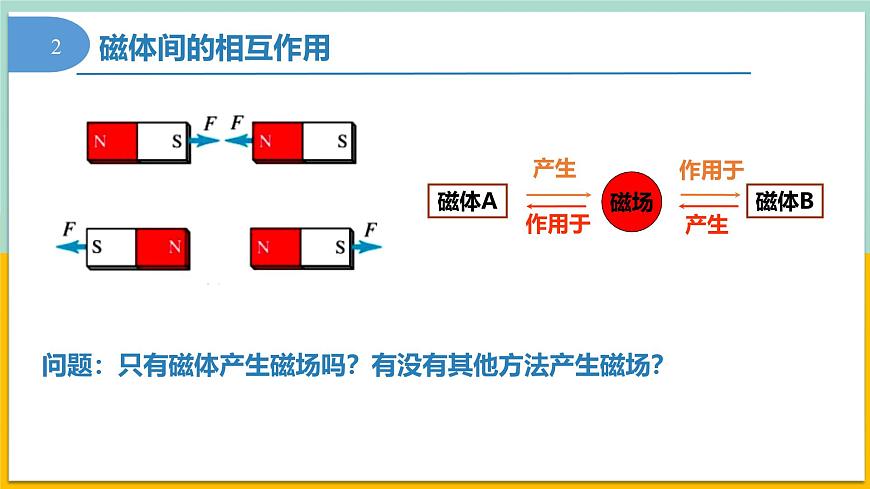

問題：只有磁體產生磁場嗎？有沒有其他方法產生磁場？

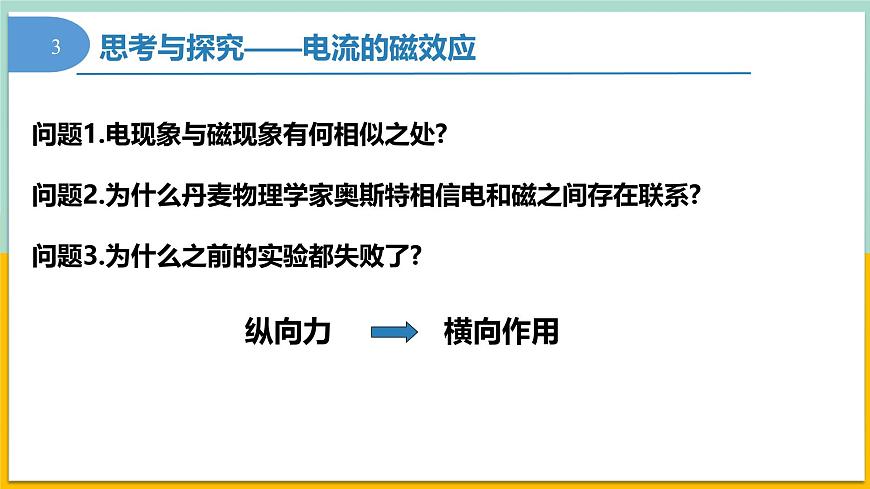

問題1.電現象與磁現象有何相似之處?問題2.為什么丹麥物理學家?jiàn)W斯特相信電和磁之間存在聯系?問題3.為什么之前的實驗都失敗了?
思考與探究——電流的磁效應
當給導線通電時,與導線平行放置的小磁針發生轉動。
3.注意事項:導線應沿南北方向水平放置
結論：通電導線對小磁針有力的作用。
通電導線對通電導線有力的作用實驗
性質：磁場對放入其中的磁體或通電導體會產生磁力作用。 （磁體與磁體之間、磁體與通電導體之間、通電導體與通電導體之間的相互作用都是通過磁場發生的）
（1）磁場是一種特殊物質，它是客觀存在的。（2）磁體與磁體之間、磁體與通電導體之間、通電導體與通電導體之間通過磁場 發生相互作用。（3）磁場是有方向的，自由小磁針靜止時N極的指向即為該磁場的方向。
（1）地球是一個巨大的磁體。
（2）地球周?chē)臻g存在的磁場叫地磁場。
（3）地磁場的三大特點①地磁場的N極在地球南極附近，S極在地球北極附近。②地磁場的方向在南半球斜向上，在北半球斜向下，與地表面并不平行。③在赤道平面上，到地心等距離的各點，地磁場強度相等，且方向水平。
(1)磁感線是假想的，不是真實的。(2)磁感線上每一點的切線方向即為該點的磁場的方向。(3)磁感線是閉合曲線。(4)磁感線的疏密表示磁場的強弱。(5)磁感線不能相交，不能相切，也不中斷。
安培定則：用右手握住導線，讓伸直的大拇指所指的方向跟電流的方向一致，彎曲的四指所指的方向就是磁感線的環繞方向。
特點：一系列的同心圓，且靠近導線處分布密。
安培定則：讓右手彎曲的四指和環形電流的方向一致，伸直的大拇指所指的方向就是環形導線軸線上磁感線的方向。
安培定則：用右手握住螺旋管，讓彎曲的四指所指的方向跟電流方向一致，大拇指所指的方向就是螺旋管內部磁感線的方向。（大拇指指向螺旋管北極）
磁鐵和電流的磁場本質上都是運動電荷產生的
1.分子電流假說：任何物質的分子中都存在環形電流——分子電流，分子電流使每個分子都成為一個微小的磁體。
2.安培分子環流假說對一些磁現象的解釋?zhuān)?br/>1．關于磁場和磁感線的描述，正確的是（　?。〢．磁感線從磁體的N極出發到磁體的S極終止B．磁感線能夠形象地表現出磁場的強弱，沿磁感線方向，磁場逐漸減弱C．沒有磁感線的地方就沒有磁場存在D．磁感線切線的方向就是小磁針靜止時N極所指的方向
【答案】D【詳解】A.磁感線在磁體的外部從磁體的N極出發進入磁體的S極，在磁體的內部從S極到N極，形成閉合的曲線，故A錯誤；B.磁感線能夠形象地表現出磁場地強弱，磁感線越密集，磁場越強，故B錯誤；C.磁感線是為了形象描述磁場性質而假象的曲線，在磁場中沒有磁感線的地方仍有磁場存在，故C錯誤；D．磁感線的方向就是小磁針靜止時N極所指的方向，故D正確。故選D。
2．丹麥物理學家?jiàn)W斯特發現電流周?chē)嬖诖艌?chǎng)，即“電生磁”現象，下列四副圖描述了電流周?chē)艌?chǎng)的分布情況，其中描繪正確的是（　?。?br/>【答案】A【詳解】A．因電流方向豎直向上，根據安培定則可知，磁場方向應該是逆時針?lè)较颍ǜ┮暎?，故A正確；B．根據安培定則可知，環形導線內部磁場方向從左向右，故B錯誤；C．根據安培定則可知，通電螺線管內部磁場方向從左向右，故C錯誤；D．根據安培定則可知，因電流方向水平向左，導線上側磁場方向垂直紙面向里，而下側磁場方向垂直紙面向外，故D錯誤。故選A。
3．一塊磁鐵從高處掉到地上，雖然沒有斷，但磁性變?nèi)趿?，這是因?yàn)椋ā　。〢．磁鐵被磁化了B．磁鐵因劇烈震動而退磁了C．磁鐵是非磁性物質D．磁鐵內部出現裂隙
【答案】B【詳解】A．磁鐵被磁化磁性應變強，故A錯誤；B．從高處掉到地上的震動打亂了順序，磁鐵被退磁，故B正確；C．磁鐵是磁性物質，故C錯誤；D．磁鐵內部出現裂隙，會產生新的磁極，磁性不變，故D錯誤。故選B。
4．關于電流周?chē)a(chǎn)生的磁場分布，下列圖示正確的是（　?。?br/>【答案】D【詳解】A．根據通電直導線周?chē)艌?chǎng)強度分布規律可知，從導線向遠處延伸，磁場強度逐漸減弱，表示磁感線的×和·逐漸稀疏，根據安培定則可知導線左側磁場強度應垂直紙面向里，右側磁場強度應垂直紙面向外，故A錯誤；B．根據安培定則可知通電直導線產生的磁場方向應為逆時針?lè)较?，且從?dǎo)線向遠處延伸，磁感線應逐漸稀疏，故B錯誤；C．根據安培定則可知環內部磁場方向應垂直紙面向里，環外側磁場強度應垂直紙面向外，故C錯誤；D．根據安培定則可知該環形導線在其中軸線上產生的磁場方向大致向右，故D正確。故選D。
【答案】A【詳解】根據安培定則可知直導線下方的磁感應強度的方向垂直紙面向內，所以小磁針的N極將向紙內偏轉。故選A。
