2020-2021學年1 磁場 磁感線獲獎教案設計

這是一份2020-2021學年1 磁場 磁感線獲獎教案設計，共7頁。教案主要包含了新課引入，新課教學，磁感線，安培定則等內容，歡迎下載使用。

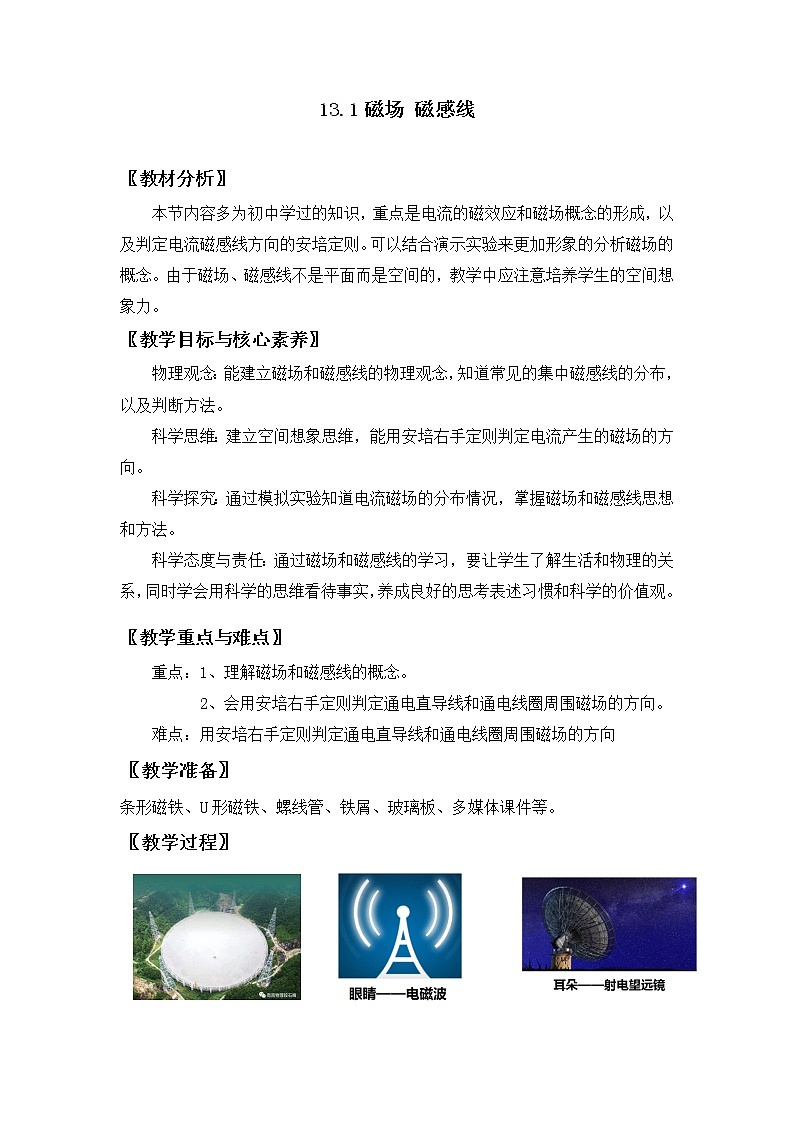

〖教材分析〗
本節內容多為初中學過的知識，重點是電流的磁效應和磁場概念的形成，以及判定電流磁感線方向的安培定則?？梢越Y(jié)合演示實驗來更加形象的分析磁場的概念。由于磁場、磁感線不是平面而是空間的，教學中應注意培養學生的空間想象力。
〖教學目標與核心素養〗
物理觀念：能建立磁場和磁感線的物理觀念，知道常見的集中磁感線的分布，以及判斷方法。
科學思維：建立空間想象思維，能用安培右手定則判定電流產生的磁場的方向。
科學探究：通過模擬實驗知道電流磁場的分布情況，掌握磁場和磁感線思想和方法。
科學態度與責任：通過磁場和磁感線的學習，要讓學生了解生活和物理的關系，同時學會用科學的思維看待事實，養成良好的思考表述習慣和科學的價值觀。
〖教學重點與難點〗
重點：1、理解磁場和磁感線的概念。
會用安培右手定則判定通電直導線和通電線圈周圍磁場的方向。
難點：用安培右手定則判定通電直導線和通電線圈周圍磁場的方向
〖教學準備〗
條形磁鐵、U形磁鐵、螺線管、鐵屑、玻璃板、多媒體課件等。
〖教學過程〗

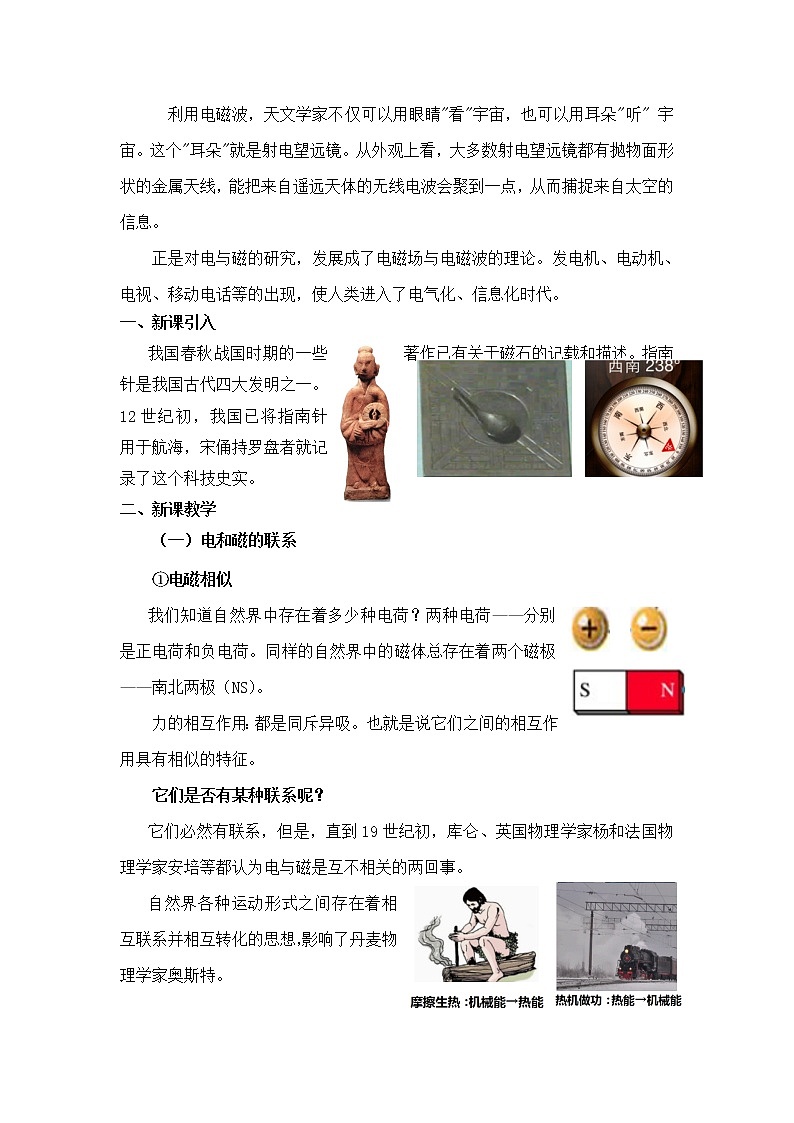

利用電磁波，天文學家不僅可以用眼睛"看"宇宙，也可以用耳朵"聽" 宇宙。這個"耳朵"就是射電望遠鏡。從外觀上看，大多數射電望遠鏡都有拋物面形狀的金屬天線，能把來自遙遠天體的無線電波會聚到一點，從而捕捉來自太空的信息。
正是對電與磁的研究，發展成了電磁場與電磁波的理論。發電機、電動機、電視、移動電話等的出現，使人類進入了電氣化、信息化時代。
一、新課引入
我國春秋戰國時期的一些著作已有關于磁石的記載和描述。指南針是我國古代四大發明之一。12世紀初，我國已將指南針用于航海，宋俑持羅盤者就記錄了這個科技史實。
二、新課教學
（一）電和磁的聯系
①電磁相似
我們知道自然界中存在著多少種電荷？?jī)煞N電荷——分別是正電荷和負電荷。同樣的自然界中的磁體總存在著兩個磁極——南北兩極（NS）。
力的相互作用：都是同斥異吸。也就是說它們之間的相互作用具有相似的特征。
它們是否有某種聯系呢？
它們必然有聯系，但是，直到19世紀初，庫侖、英國物理學家楊和法國物理學家安培等都認為電與磁是互不相關的兩回事。
自然界各種運動形式之間存在著相互聯系并相互轉化的思想，影響了丹麥物理學家奧斯特。

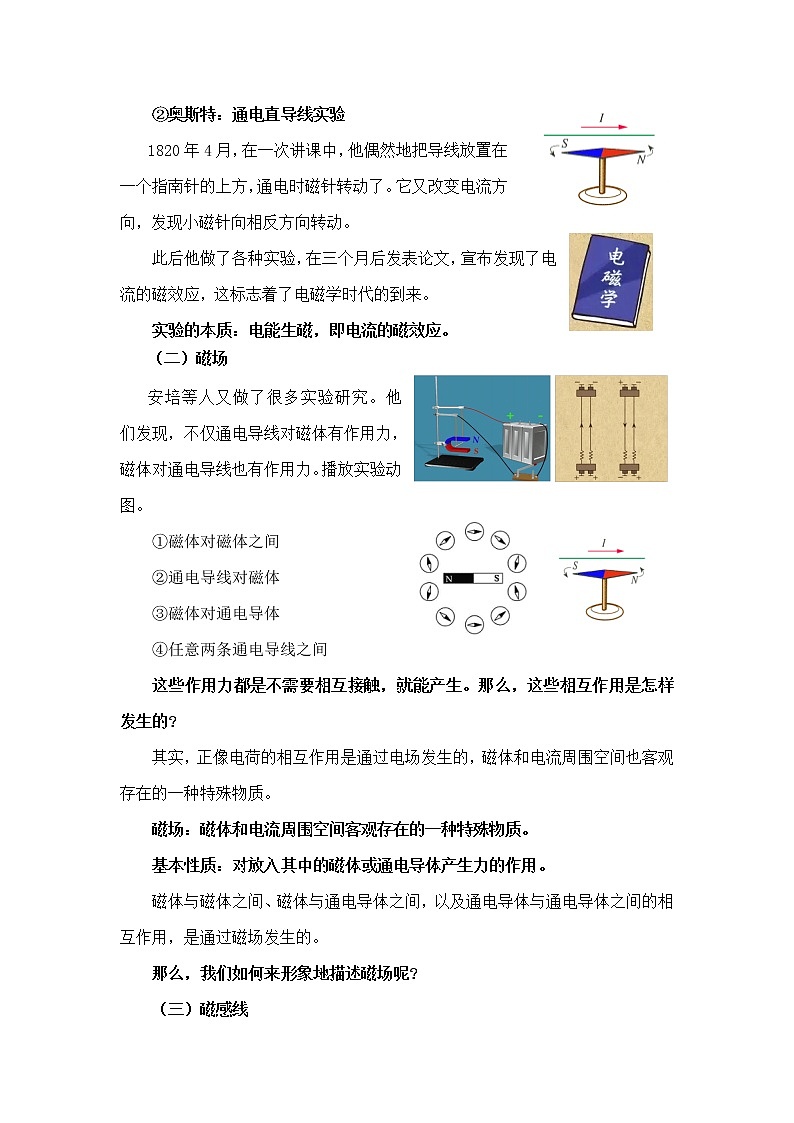

②奧斯特：通電直導線實驗
1820年4月，在一次講課中，他偶然地把導線放置在一個指南針的上方，通電時磁針轉動了。它又改變電流方向，發現小磁針向相反方向轉動。
此后他做了各種實驗，在三個月后發表論文，宣布發現了電流的磁效應，這標志著了電磁學時代的到來。
實驗的本質：電能生磁，即電流的磁效應。
（二）磁場
安培等人又做了很多實驗研究。他們發現，不僅通電導線對磁體有作用力，磁體對通電導線也有作用力。播放實驗動圖。
①磁體對磁體之間
②通電導線對磁體
③磁體對通電導體
④任意兩條通電導線之間
這些作用力都是不需要相互接觸，就能產生。那么，這些相互作用是怎樣發生的?
其實，正像電荷的相互作用是通過電場發生的，磁體和電流周圍空間也客觀存在的一種特殊物質。
磁場：磁體和電流周圍空間客觀存在的一種特殊物質。
基本性質：對放入其中的磁體或通電導體產生力的作用。
磁體與磁體之間、磁體與通電導體之間，以及通電導體與通電導體之間的相互作用，是通過磁場發生的。
那么，我們?nèi)绾蝸硇蜗蟮孛枋龃艌?chǎng)呢?
（三）磁感線
先規定：小磁針靜止時N極所指的方向?yàn)樵擖c(diǎn)磁場的方向。
實驗中我們常用鐵屑的分布來反映磁場的分布。
演示：觀察常見磁場的分布
學生先閱讀實驗內容。
通過播放動圖，展示演示實驗過程。
通過實驗看到它是一組銅同心圓，這些同心圓都在跟導線垂直的平面上。同樣的觀察條形磁體周圍細鐵屑的分布情況。也可以得到它的磁場分布。
磁感線：沿磁場中的細鐵屑畫出一些曲線，使曲線上每一點的切線方向都跟這點磁場的方向一致（小磁針靜止時N極所指的方向規定為該點磁場的方向）。
正像在電場中可以用電場線來描述電場一樣，利用磁感線可以形象地描述磁場。那它具有怎么的特點呢？
①磁感線都是閉合曲線:在外N→S極；在內S→N。
在磁場外部磁感線從N極出來進入磁體的S極，注意在磁體內部，也有磁感線，從S極回到N極。與外部磁感線組成閉合曲線，既然是閉合曲線，那么外面有多少條，里面也有多少條，只不過我們沒有畫出來。
②磁感線疏密表示磁場的強弱
繼續觀察這個圖，磁感線在外部是兩極密集，中間稀疏，磁感線越密的地方磁場就越強，越稀疏的地方磁場就越弱，這個特點和電場線是相同的。同樣的磁感線也是假象的，實際是不存在的。
安培定則
①直線電流磁場方向的判定
之前我們就說了，奧斯特發現了電流的磁效應。在通電直導線的下方放一個小磁針，小磁針發生了偏轉。實驗表明，改變電流的方向，各點的磁場方向都變成相反的方向，即小磁針的偏轉方向也改變。這說明磁場的方向和電流方向有關。
那么這個關系具體是什么樣的呢？
安培通過實驗總結出來了，直線電流的方向跟它的磁感線方向之間的關系，叫做安培定則（也叫右手螺旋定則）。具體是這樣的判斷通電直導線的磁場就用右手握住通電直導線。讓大拇指指向電流的方向，那么四指的指向就是磁感線的環繞方向。
簡單的記憶就是右手導線，拇指電流，四指感線。
記住馬云的經典動作就好了。展示如何使用右手定則的動圖加深同學們的理解。
這是直線電流，那么要是環形電流怎么判斷呢？
②環形電流磁場方向的判定
我們可以這樣看把直導線彎曲，后得到環形電流。也可以這樣理解，環形電流可以看成許多段小直線電流。對每一小段軸線上的磁感線方向都是這樣的。全部疊加起來自然還是這個方向了！所以它的右手定則是這樣：
讓右手彎曲的四指與環形電流方向一致，拇指方向就是軸線上磁感線的方向。
我們通過動圖來看一下，就是這樣的。動圖展示把直導線彎曲的過程，同時注意磁場方向。
③通電螺旋管磁場方向的判定
通電螺線管可以看成是許多環形電流組成的。方法也很類似：
用右手握住通電螺線管，讓四指指向電流的方向，大拇指所指的方向就是內部磁場的方向。
通電螺線管可以看成一個條形磁鐵。大拇指所指的那一端是它的N極。所以可以看出直線電流的安培定則是基本的。其他兩種都可以由它導出。
④磁場的幾種表示圖
首先是立體圖，其次是俯視圖，看到磁感線是一組同心圓，且離導線越遠越稀疏，即圓環距離越遠，那是因?yàn)殡x導線越遠磁場強度越小。
如果是側視圖，那么根據安培定則，邊那應該垂直于紙面向外。另一邊是垂直紙面向里。這個怎么畫呢？
這時候不管是電流還是磁感線，咱都可以把他們比作一只箭。（播放動圖）如果垂直紙面向外，咱看到的就是箭尖。所以用一個點來表示。如果垂直紙面向里，咱看到的就是箭尾。所以用一個×來表示。那這幅圖中就應該是這樣畫，左出右進，就是左點右×。
總結：無論電流還是磁感線，·垂直紙面向外，×垂直紙面向里。
⑤電流磁場的應用
與天然磁體的磁場相比，電流磁場的強弱容易控制，因而在實際中有很多重要的應用。
動圖展示：電磁起重機、電動機、發電機，磁浮列車、電磁彈射裝置等。
科學漫步：安培分子電流假說
課堂練習
例1：通電直導線附近的小磁針如圖所示，標出導線中的電流方向。
例2：如圖，當導線環中沿遞時針方向通過電流時，說出小磁針最后靜止時N極的指向。
解題提示：利用安培右手定則，即可判斷。
〖板書設計〗
13.1磁場 磁感線
一、電和磁的聯系
奧斯特：通電直導線實驗表明電能生磁，即電流的磁效應。
二、、磁場
①定義：磁體和電流周圍空間客觀存在的一種特殊物質。
②基本性質：對放入其中的磁體或通電導體有磁力的作用。
三、磁感線
在磁場中小磁針靜止時N極所指的方向規定為該點磁場的方向。
①磁感線都是閉合曲線:在外N→S極；在內S→N。
②磁感線疏密表示磁場的強弱。
四、安培定則
右手握住導線，讓伸直的拇指所指的方向與電流方向一致，彎曲的四指所指方向就是磁感線的方向。
〖教學反思〗
1.本節課的內容要幫助學生三種電流磁場之間的分布情況，及其內在的聯系，注意引導學生利用安培定則判斷磁場的方向。
2.多討論生活中的電磁現象，教學中可以增加物理知識和生活相聯系來激發學生學習興趣。
