初中物理滬科版九年級全冊第四節 電阻的串聯和并聯優秀教學設計

這是一份初中物理滬科版九年級全冊第四節 電阻的串聯和并聯優秀教學設計，共7頁。教案主要包含了教學目標，教學重點，教學難點，教學方法，教學用具，課時安排，教學過程，教學反思等內容，歡迎下載使用。

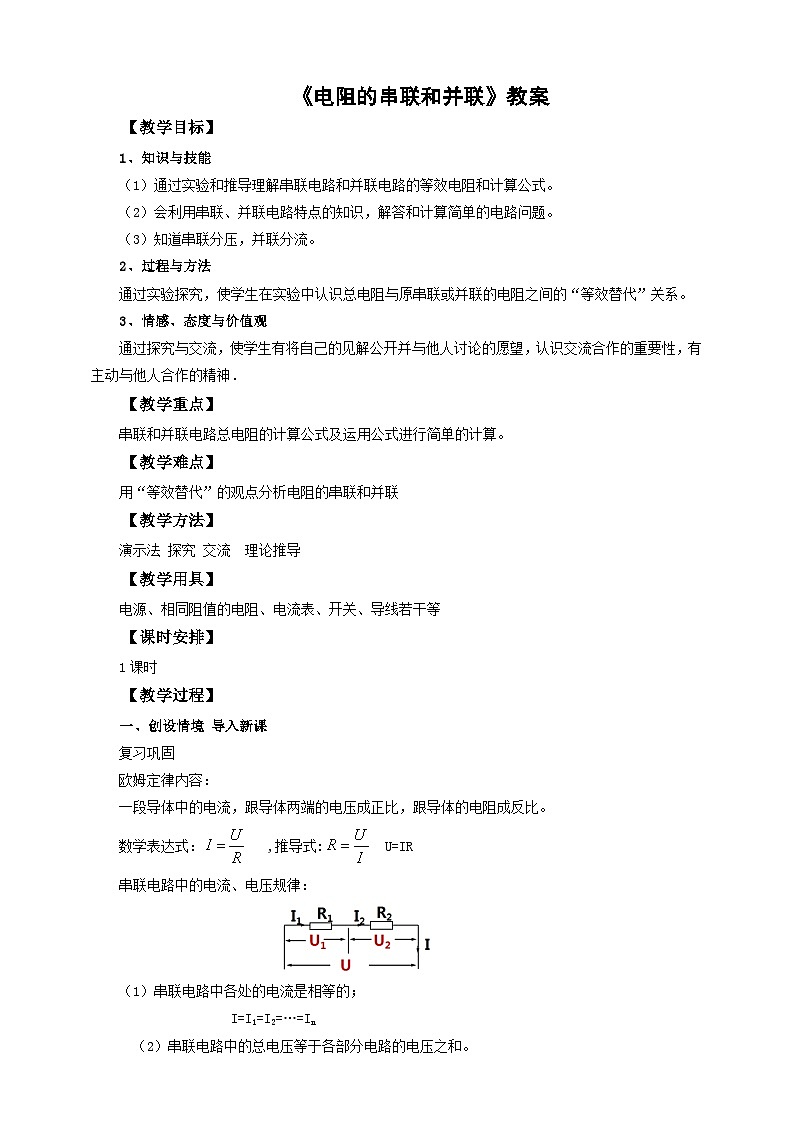

知識與技能
（1）通過實驗和推導理解串聯電路和并聯電路的等效電阻和計算公式。
（2）會利用串聯、并聯電路特點的知識，解答和計算簡單的電路問題。
（3）知道串聯分壓，并聯分流。
2、過程與方法
通過實驗探究，使學生在實驗中認識總電阻與原串聯或并聯的電阻之間的“等效替代”關系。
3、情感、態度與價值觀
通過探究與交流，使學生有將自己的見解公開并與他人討論的愿望，認識交流合作的重要性，有主動與他人合作的精神．
【教學重點】
串聯和并聯電路總電阻的計算公式及運用公式進行簡單的計算。
【教學難點】
用“等效替代”的觀點分析電阻的串聯和并聯
【教學方法】
演示法 探究 交流 理論推導
【教學用具】
電源、相同阻值的電阻、電流表、開關、導線若干等
【課時安排】
1課時
【教學過程】
一、創設情境 導入新課
復習鞏固
歐姆定律內容：
一段導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。
數學表達式： ,推導式: U=IR
串聯電路中的電流、電壓規律：

（1）串聯電路中各處的電流是相等的；
I=I1=I2=…=In
（2）串聯電路中的總電壓等于各部分電路的電壓之和。
U=U1+U2+…+Un

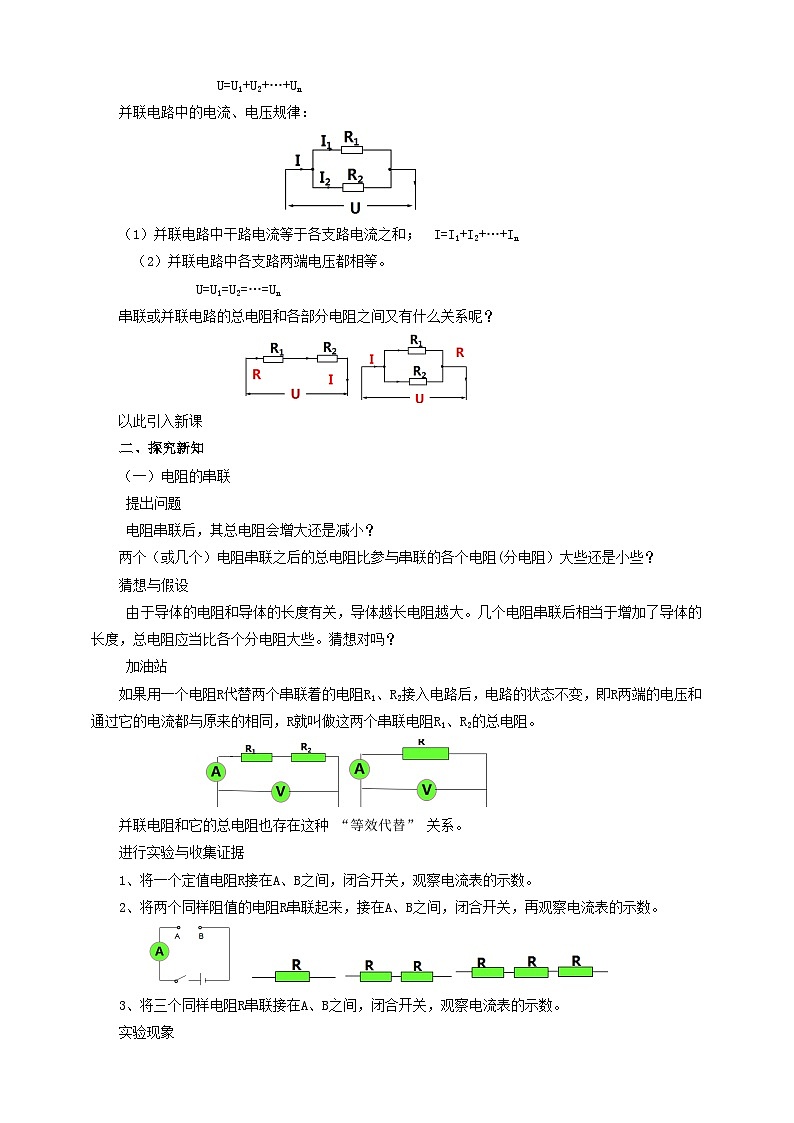

并聯電路中的電流、電壓規律：

（1）并聯電路中干路電流等于各支路電流之和； I=I1+I2+…+In
（2）并聯電路中各支路兩端電壓都相等。
U=U1=U2=…=Un
串聯或并聯電路的總電阻和各部分電阻之間又有什么關系呢？

以此引入新課
探究新知
（一）電阻的串聯
提出問題
電阻串聯后，其總電阻會增大還是減??？
兩個（或幾個）電阻串聯之后的總電阻比參與串聯的各個電阻(分電阻）大些還是小些？
猜想與假設
由于導體的電阻和導體的長度有關，導體越長電阻越大。幾個電阻串聯后相當于增加了導體的長度，總電阻應當比各個分電阻大些。猜想對嗎？
加油站
如果用一個電阻R代替兩個串聯著的電阻R1、R2接入電路后，電路的狀態不變，即R兩端的電壓和通過它的電流都與原來的相同，R就叫做這兩個串聯電阻R1、R2的總電阻。

并聯電阻和它的總電阻也存在這種 “等效代替” 關系。
進行實驗與收集證據
1、將一個定值電阻R接在A、B之間，閉合開關，觀察電流表的示數。
2、將兩個同樣阻值的電阻R串聯起來，接在A、B之間，閉合開關，再觀察電流表的示數。

3、將三個同樣電阻R串聯接在A、B之間，閉合開關，觀察電流表的示數。
實驗現象
分析與論證
串聯的電阻越多，電路中的電流越小，說明串聯電路的總電阻的阻值比任何一個分電阻的阻值都大。
推導串聯電路的總電阻

I=I1=I2 U=U1+U2 U=IR IR=I1R1+I2R2 R=R1+R2
串聯電路的總電阻，等于各部分導體的電阻之和。
即：R總＝R1＋R2
討論1：為什么串聯電路的總電阻比其他電阻大？

實質：電阻串聯這相當于增加了導體的長度。
特點： 串聯電路總電阻比任何一個導體的電阻都大。
討論2：若有n 個電阻R1、R2、…、Rn串聯，則它們的總電阻R 總等于多少？
R總＝R1＋R2+…＋Ｒn
如果有n個阻值均為R的電阻串聯，則總電阻為
R串=nR
知識拓展：串聯分壓

歐姆定律：
根據串聯電流特點：I1＝I2得：
串聯電路中，電壓的分配與電阻成正比。
鞏固練習：
1、兩個導體串聯后的總電阻大于其中任何一個導體的電阻，因為導體串聯相當于（ ）
A．減小了導體長度 B．減小了導體橫截面積
C．增大了導體橫截面積D．增大了導體長度
2、如圖所示，R1=12Ω，R2=4Ω，將它們串聯后接到8V的電源上，
求：（1）串聯電路的總電阻；
（2）電路中的電流。
（二）電阻的并聯
提出問題
電阻并聯后，其總電阻是變大還是變小？
猜想與假設
兩段導體并在一起，相當于導體的橫截面積變 大 ，因此，其電阻值可能會 減小 。
設計實驗

實驗現象
分析與論證
并聯的電阻越多，電路中的電流越大，說明并聯電路的總電阻的阻值比任何一個分電阻的阻值都小。
推導并聯電路的總電阻
U=U1=U2 I=I1+I2
由歐姆定律得：
即：
并聯電路的總電阻的倒數，等于各并聯導體的電阻的倒數之和。
討論：若有n個阻值均為R的電阻并聯，則總電阻為多少？
R總=R/n
討論：并聯電路的總電阻為什么小于任一并聯導體的電阻?

電阻并聯實質相當于增加了導體的橫截面積。
知識拓展并聯分流

根據歐姆定律：
U1＝I1R1 U2=I2R2
根據并聯電流特點U1＝U2得：
I1R1 =I2R2
并聯電路的分流規律：
并聯電路中電流的分配與電阻成反比。
鞏固練習
1、兩個電阻R1和R2，阻值分別為R1=3Ω，R2=6Ω，將他們以不同方式連接，關于它們的等效電阻，下列說法中正確的是（ ）
A．R1和R2串聯，等效電阻為9Ω
B．R1和R2并聯，等效電阻為9Ω
C．R1和R2并聯，等效電阻小于3Ω
D．R1和R2串聯，等效電阻小于3Ω
在電路中，把一段導線（其電阻幾乎為零）并聯在一個電路元件的兩端，導致沒有電流通過這個電路元件，這就叫做這個電路原件被短路了。
網
想想看，用電器短路會導致什么？
被短路的用電器不能正常工作；也會造成電路中電流過大而燒壞電源。
三、課堂小結
課堂練習：
1、 如圖所示，已知電源電壓相等，且R1＜R2，則下列選項中電流表示數最大的是（ ）
2、 兩個電阻R1、R2并聯后的總電阻為10歐。則下列判斷正確的是（ ）
A．R1一定小于10歐B．R1可能為10歐
C．R2一定大于10歐D．R2可能為10歐
3、將電阻R1=3Ω的導體與電阻為R2的導體串聯后總電阻為6Ω，則R1與R2并聯后總電阻是（ ）
A．6ΩB．4ΩC．1.5ΩD．1Ω
4、引入“總電阻”概念時運用的科學方法是 （選填“等效替代”或“控制變量”）法。將一根粗細均勻的電阻絲從中間截斷，再把這兩段電阻絲并聯起來，并聯的總電阻值是截斷前的 。
板書設計
15.4 電阻的串聯和并聯
一、串聯電路的總電阻等于各部分電阻之和R=R1+R2+R3+…+Rn
n個相同阻值的電阻串聯，總電阻R總=nR
二、并聯電路的總電阻的倒數，等于各并聯電阻的倒數之和

若有n個阻值均為R的電阻并聯，則總電阻為R總=R/n
【教學反思】
本節課從實驗探究和理論推導兩個方面研究了電阻的串聯和并聯的知識。在研究方法上，突出了等效替代法，雖然很好領會，但在具體操作方面還是不容易理解，集中體現在理論推導時，學生普遍感到困難。引導學生用實驗探究的方法探究出教材中的較為淺顯的定性的理論，然后再進行理論推導。這樣的方法，不僅可以培養學生實驗探究的能力，還可以培養出現在的學生所普遍缺乏的理論推導的能力。讓他們體會到實驗與理論推導都是學習物理的重要方法。21·
實驗序號
1
2
3
AB間電阻
一個電阻
兩個電阻串聯
三個電阻串聯
電流表示數
0.3A
0.15A
0.1A
實驗序號
1
2
3
AB間電阻
一個電阻
兩個電阻并聯
三個電阻并聯
電流表示數
0.1A
0.15A
0.3A
